Daten und Bilder der Röhre: 2C26

🔎 Beschreibung der Röhre: 2C26 Inventarnummer: 03331

Name	→ 2C26
Vergleichsname	CV802
Hersteller	→ Hytron
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp

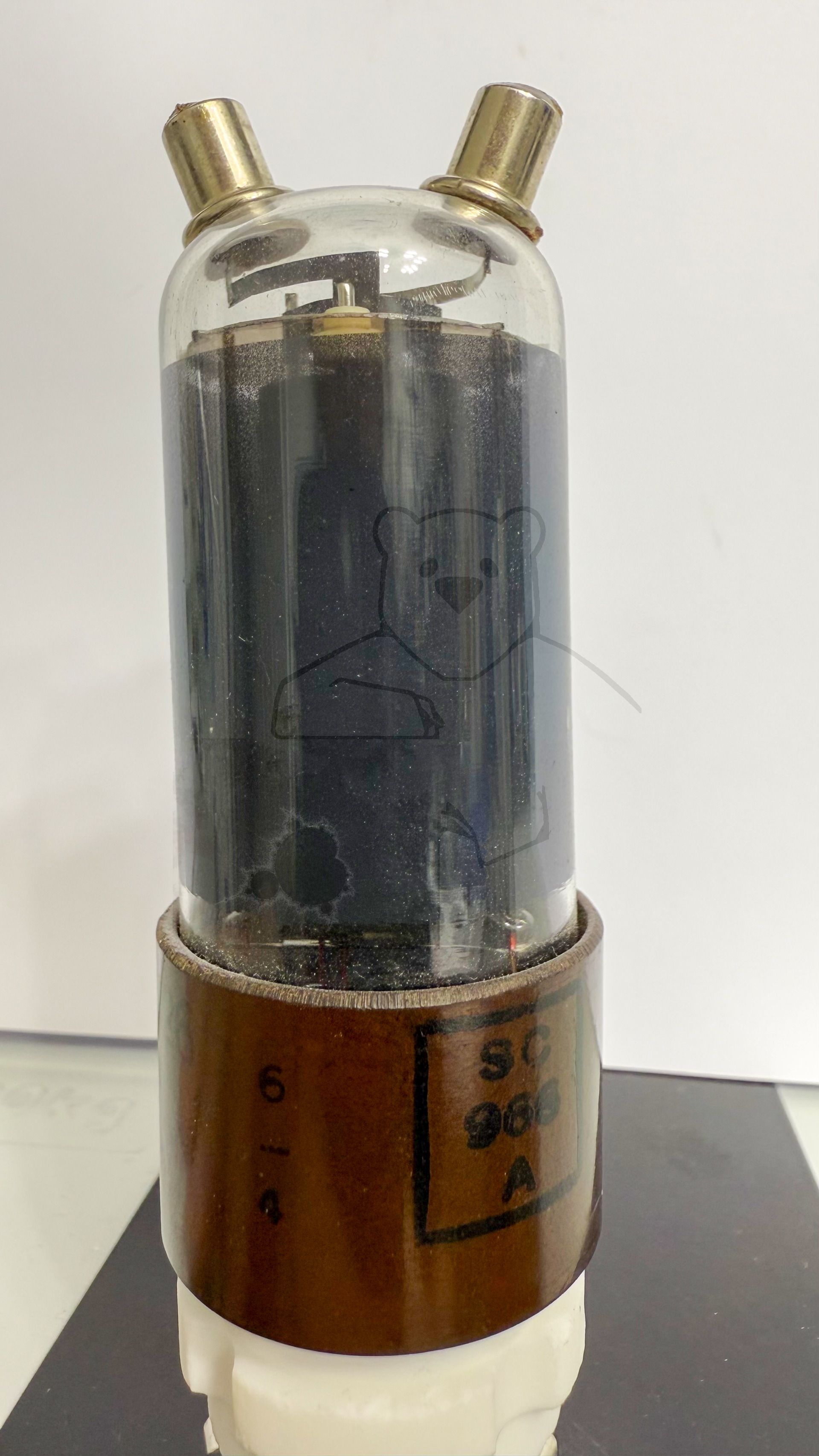

Informationen	6/4 SC966A → Aus der Saarbrücker Sammlung
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L9

🔎 Beschreibung der Systeme für die Röhre: 2C26

	System 1
Kathode	8
Gitter 1	Kappe 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe 2
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

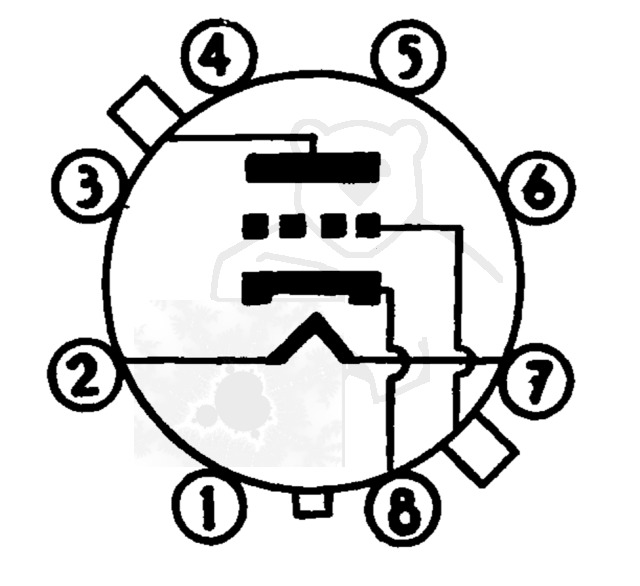

🔎 Sockelschaltung der 2C26

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 2C26
Datenblatt 2C26 RMA [www.tubedata.info].pdf (36 kB)
Datenblatt 2C26A RMA [www.tubedata.info].pdf (53 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
