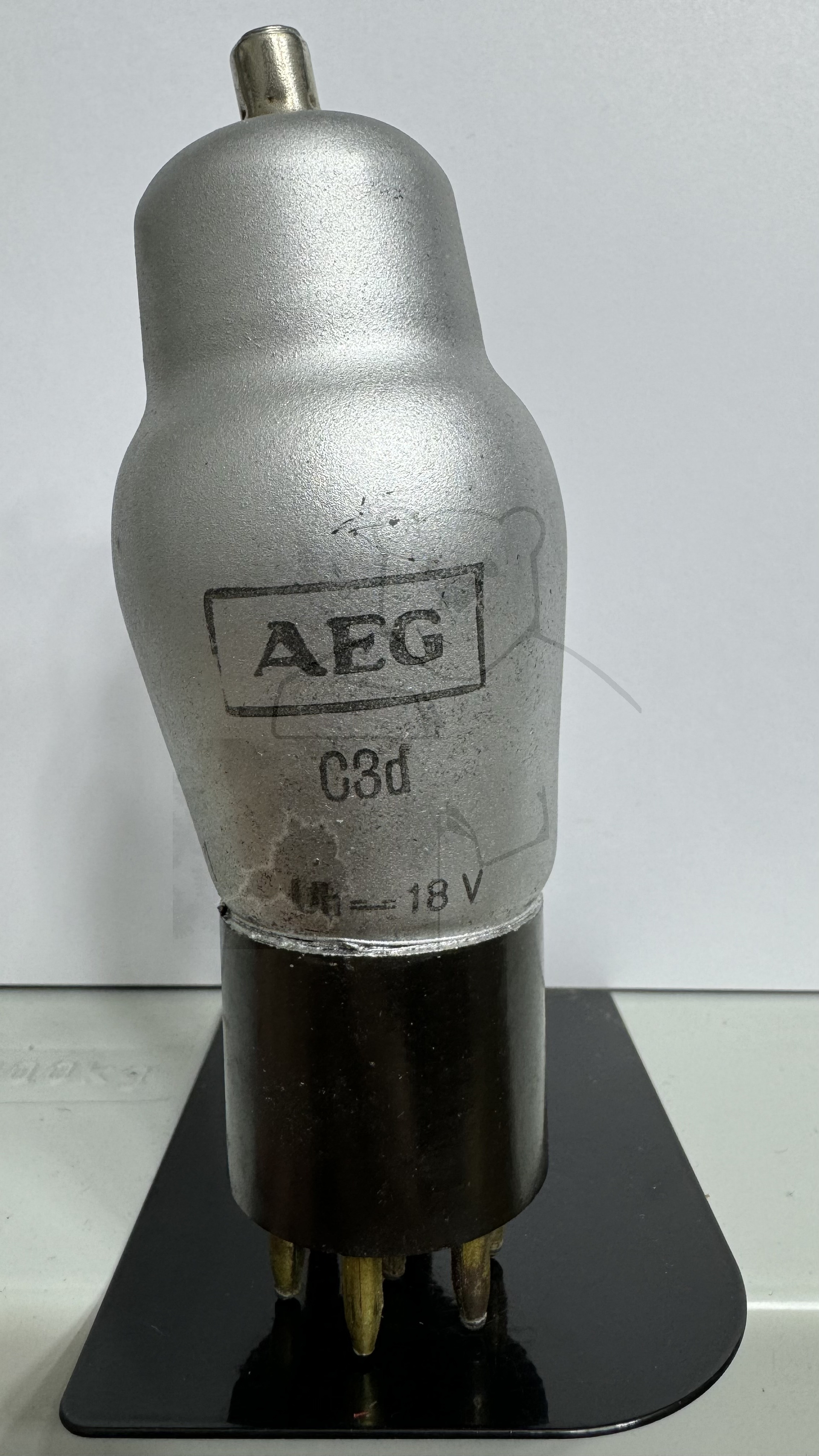

Daten und Bilder der Röhre: C3d

🔎 Beschreibung der Röhre: C3d Inventarnummer: 03271

Name	→ C3d 📺 Mit Video
Vergleichsname
Hersteller	→ AEG
Heizspannung (Volt)	18
Heizstrom (Ampère)	0,24
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Postroehre, 7pol. → Liste aller Röhren mit: Postroehre, 7pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer	049821
Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L1

🔎 Beschreibung der Systeme für die Röhre: C3d

	System 1
Kathode	5
Gitter 1	Kappe
Gitter 2	3
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1
Anode 2
Leuchtschirm
Heizung	2, 6
Abschirmung	7
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der C3d

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 YouTube Video zu C3d

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/Jw9PBWbtl84 (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: C3d
Datenblatt C3d RFT.pdf (67 kB)
Pruefkarte C3d - Funke W19 Roehrenpruefer.pdf (168 kB)
Pruefkarte C3d - Neuberger RPM370 Roehrenmessgeraet.pdf (212 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
