đ Beschreibung der Röhre: C3d Inventarnummer: 03270
| Name | â C3d |
| Vergleichsname | |
| Hersteller | â AEG |
| Heizspannung (Volt) | 18 |
| Heizstrom (AmpĂšre) | 0,24 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Postroehre, 7pol. â Liste aller Röhren mit: Postroehre, 7pol. |
| Informationen Röhrentyp | |
| Informationen | Aufdruck âPostâ |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | 592368 |
| Verpackung | Originalverpackung, Passend zur Röhrennummer |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | L1 |
đ Beschreibung der Systeme fĂŒr die Röhre: C3d
| System 1 | |
| Kathode | 5 |
| Gitter 1 | Kappe |
| Gitter 2 | 3 |
| Gitter 3 | 5 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 1 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 6 |
| Abschirmung | 7 |
| Funktion | â Breitbandverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der C3d
Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt
đ DatenblĂ€tter zur Röhre: C3d
Datenblatt C3d RFT.pdf (67 kB)
Pruefkarte C3d - Funke W19 Roehrenpruefer.pdf (168 kB)
Pruefkarte C3d - Neuberger RPM370 Roehrenmessgeraet.pdf (212 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: C3d

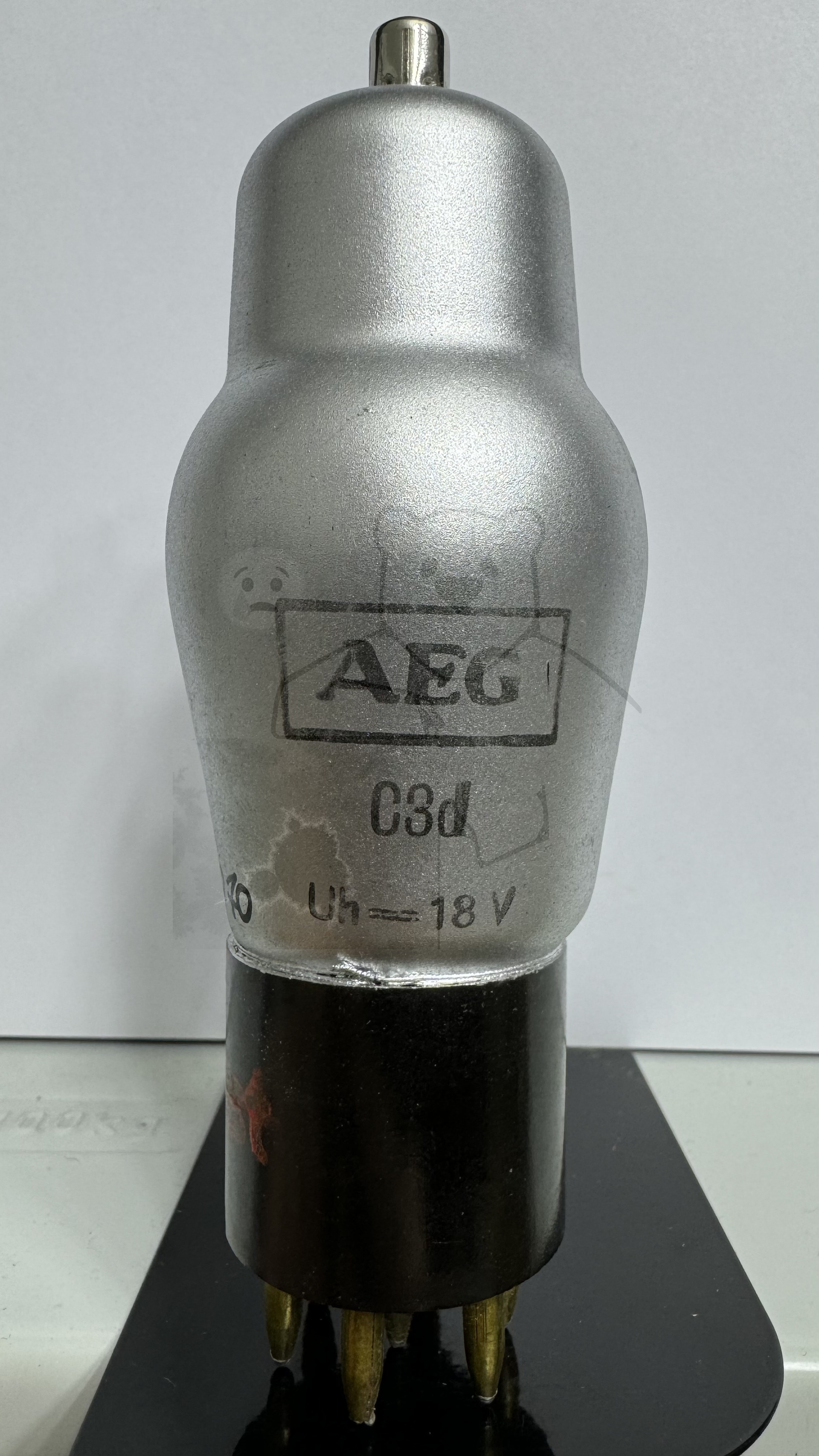

Röhre C3d #3270 Bild 1

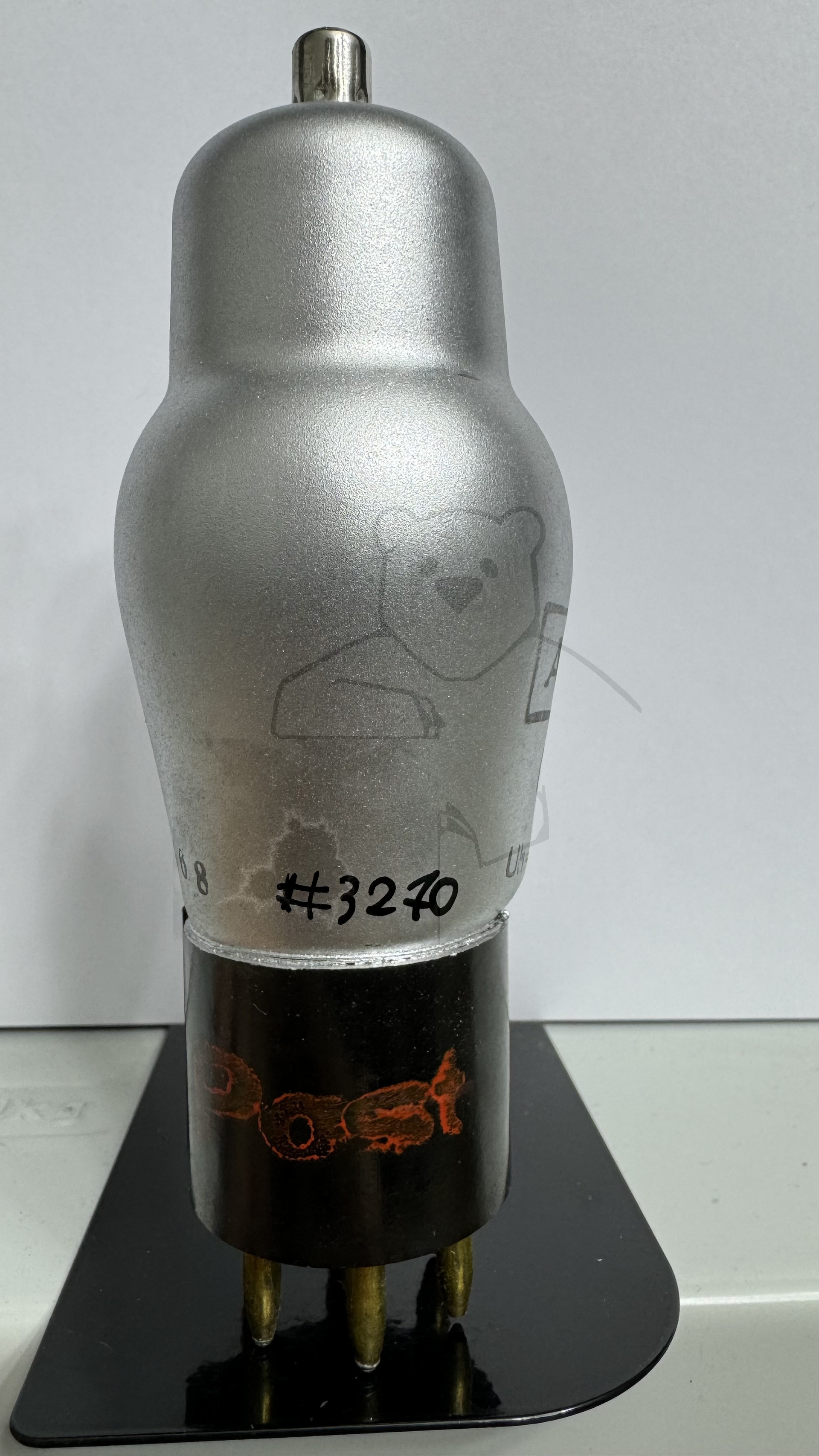

Röhre C3d #3270 Bild 2

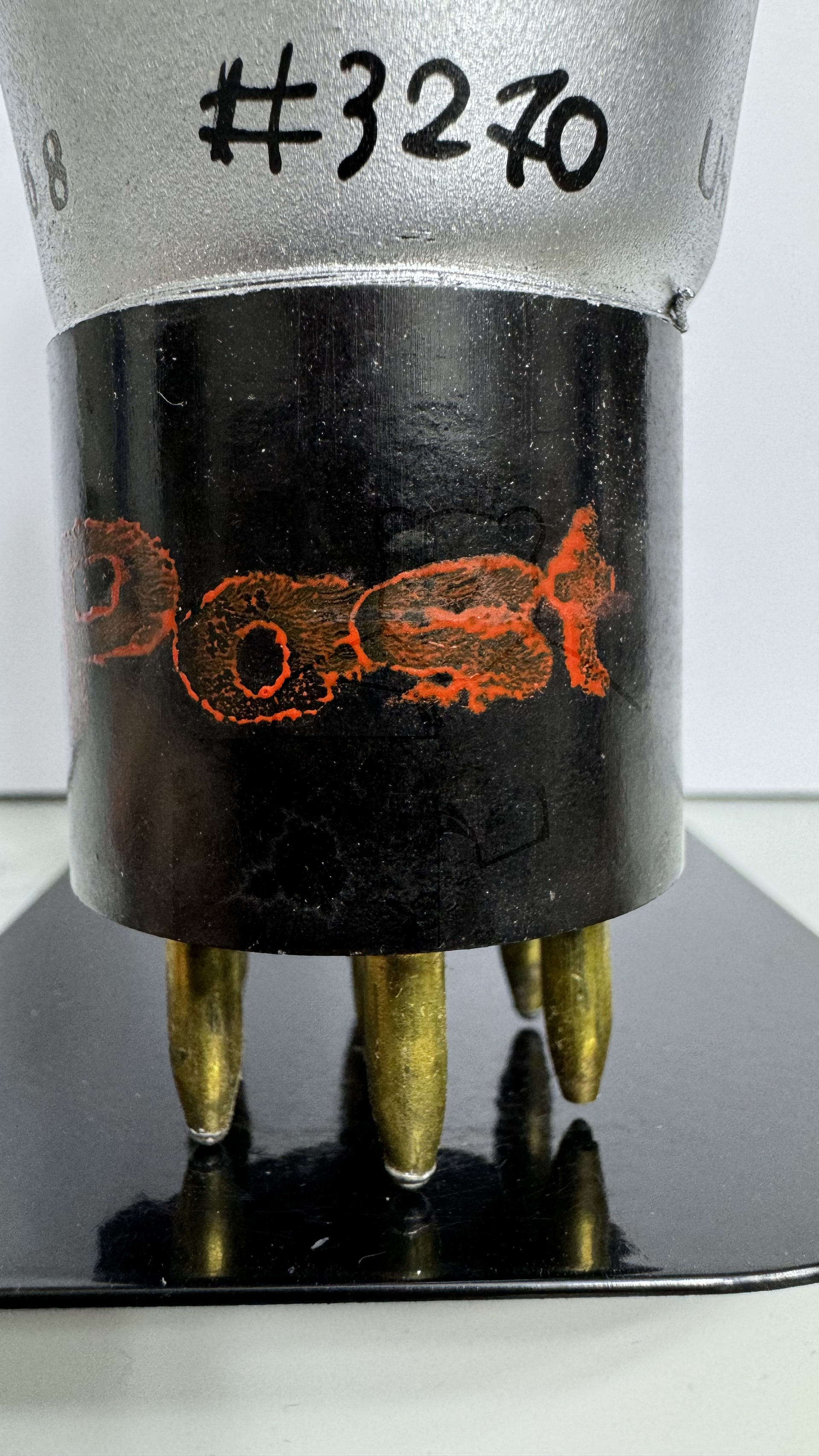

Röhre C3d #3270 Bild 3
