đ Beschreibung der Röhre: 2C39BA Inventarnummer: 03236
| Name | â 2C39BA |
| Vergleichsname | TD1-100C |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 6 |
| Heizstrom (AmpĂšre) | 1 |
| Art der Heizung | Halb-Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Spezialsockel â Liste aller Röhren mit: Spezialsockel |
| Informationen Röhrentyp | Vorheizzeit vor anlegen der Anodenspannung: 1 Minute |
| Informationen | BP Gabl. 1077 |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | 39 7730077 |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S100 |
đ Beschreibung der Systeme fĂŒr die Röhre: 2C39BA
| System 1 | |
| Kathode | k, f |
| Gitter 1 | g |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | a |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | k, f und f |
| Abschirmung | |
| Funktion | â Senderoehre, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 2C39BA
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: 2C39BA
Datenblatt 2C39A Eimac [www.tubedata.info].pdf (1463 kB)
Datenblatt 2C39A RCA [www.tubedata.info].pdf (138 kB)
Datenblatt 2C39A Siemens [www.tubedata.info].pdf (330 kB)
Datenblatt 2C39A Unbekannter Hersteller Version 1 [www.tubedata.info].pdf (374 kB)
Datenblatt 2C39A Unbekannter Hersteller Version 2 [www.tubedata.info].pdf (343 kB)
Datenblatt 2C39B Eimac [www.tubedata.info].pdf (541 kB)
Datenblatt 2C39B General Electric [www.tubedata.info].pdf (557 kB)
Datenblatt 2C39BA Siemens [www.tubedata.info].pdf (352 kB)
Datenblatt 2C39BA Telefunken.pdf (76 kB)
Datenblatt 2C39WA Eimac [www.tubedata.info].pdf (775 kB)
Datenblatt 2C39WA Unbekannter Hersteller [www.tubedata.info].pdf (394 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 2C39BA
Röhre 2C39BA #3236 Bild 1
Röhre 2C39BA #3236 Bild 2
Röhre 2C39BA #3236 Bild 3

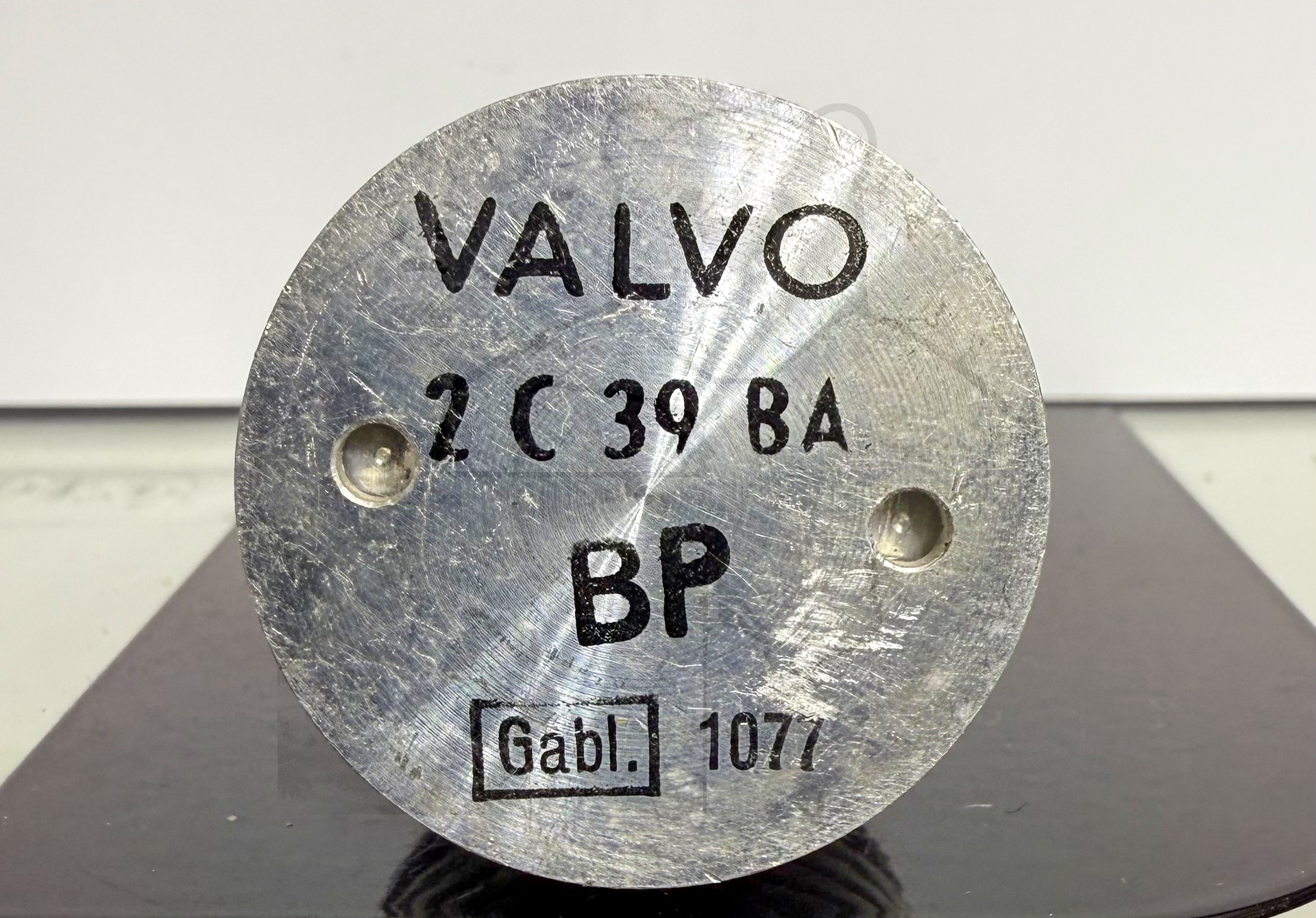

Röhre 2C39BA #3236 Bild 4

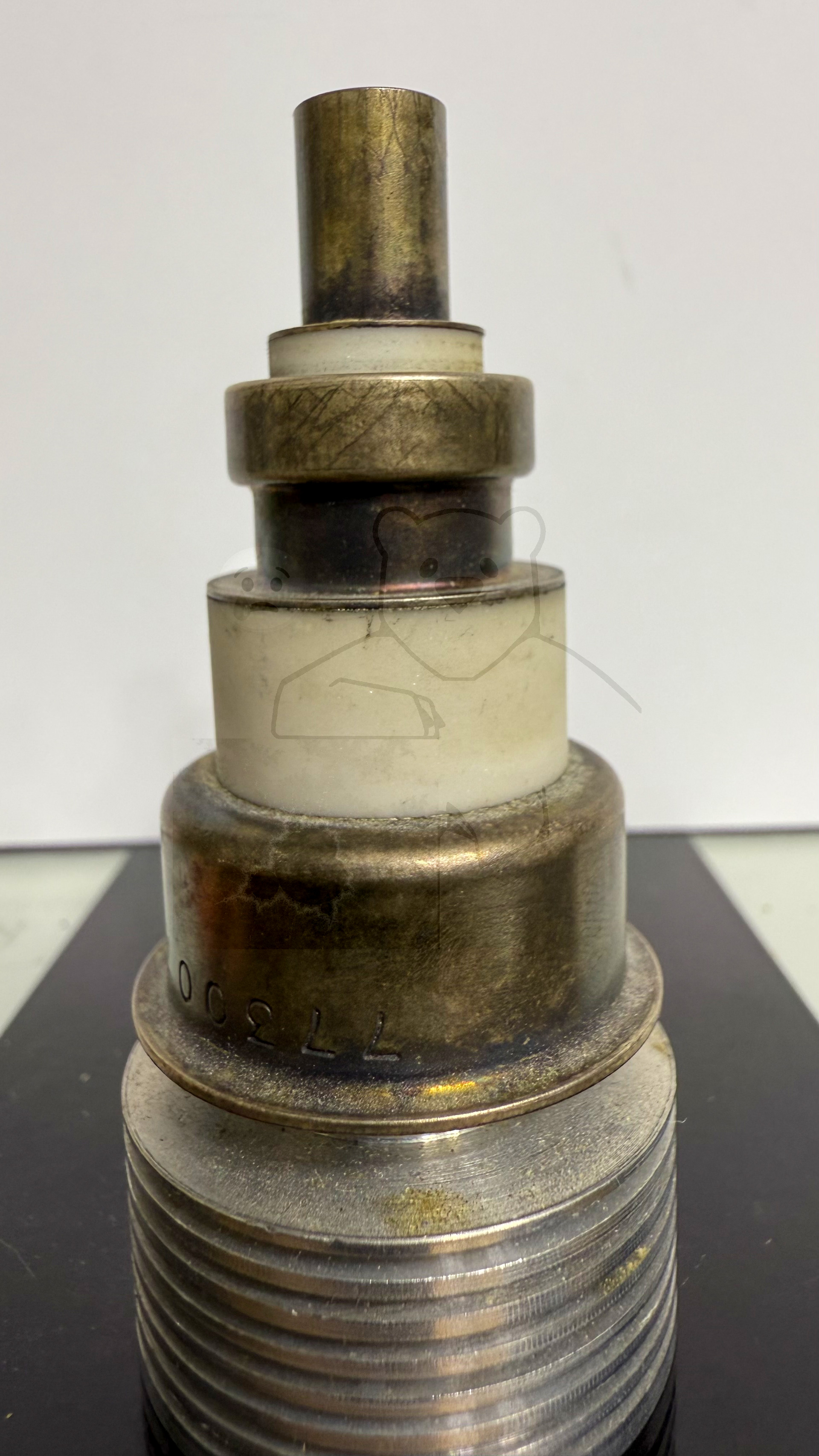

Röhre 2C39BA #3236 Bild 5
