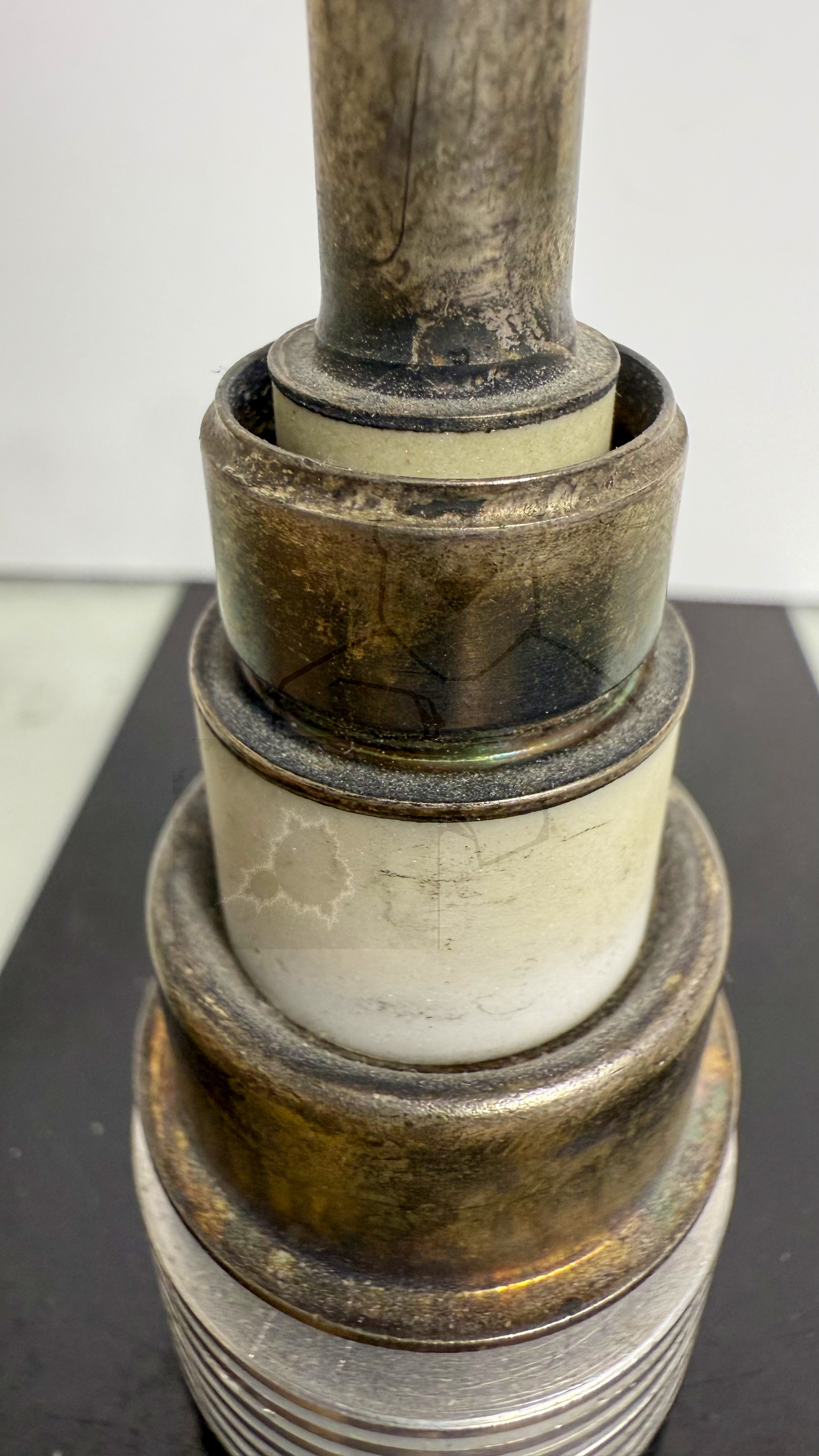

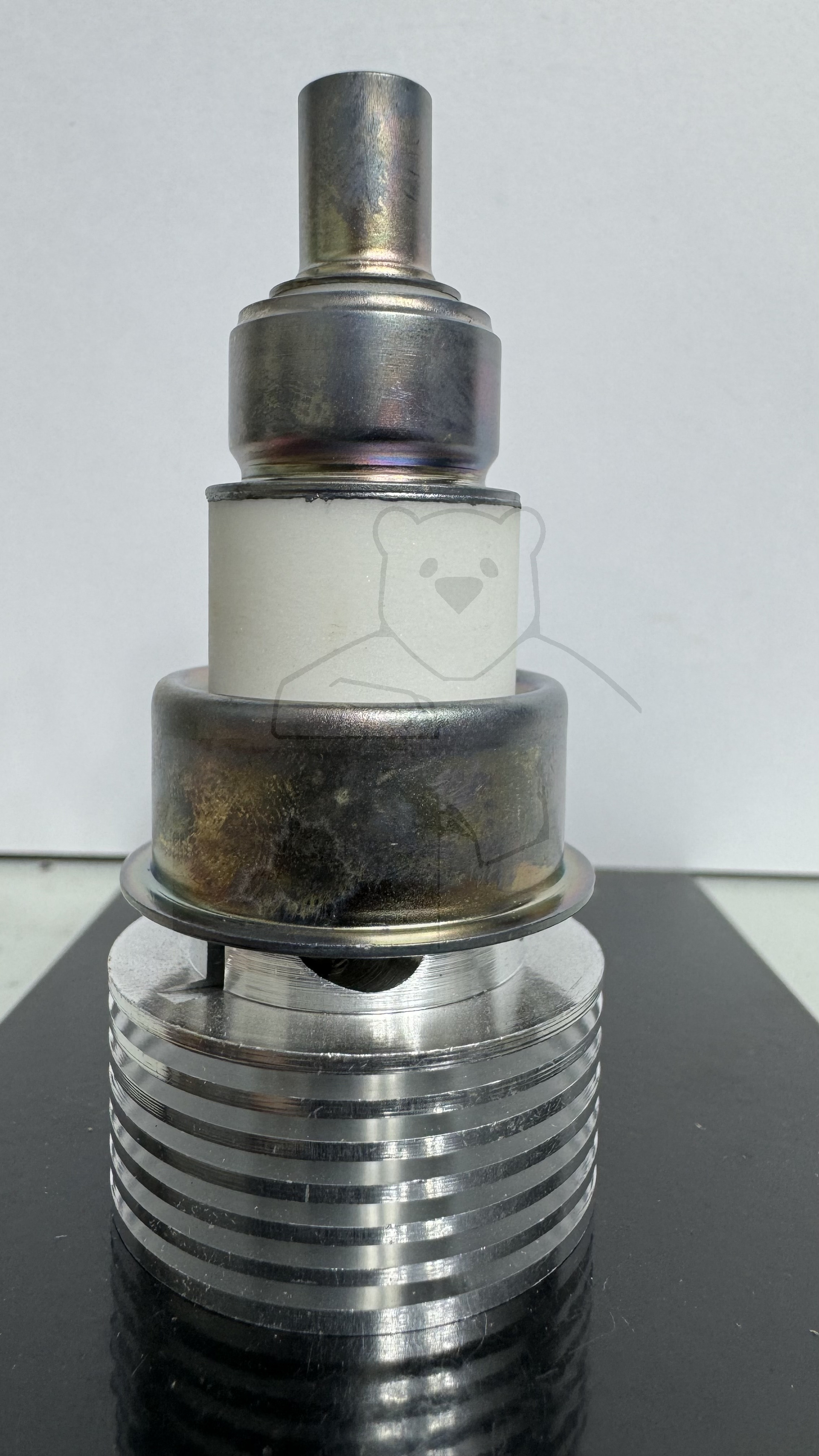

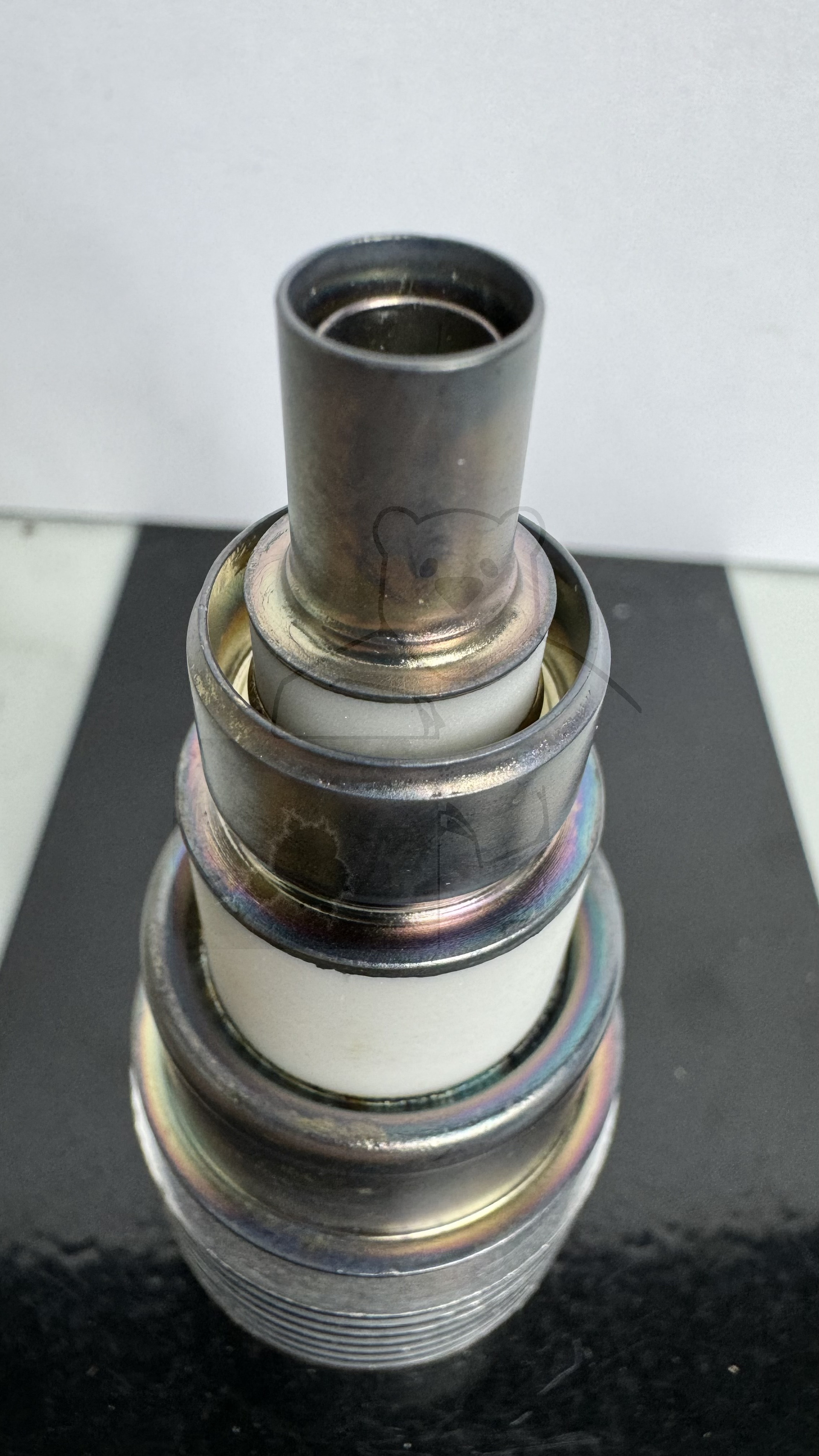

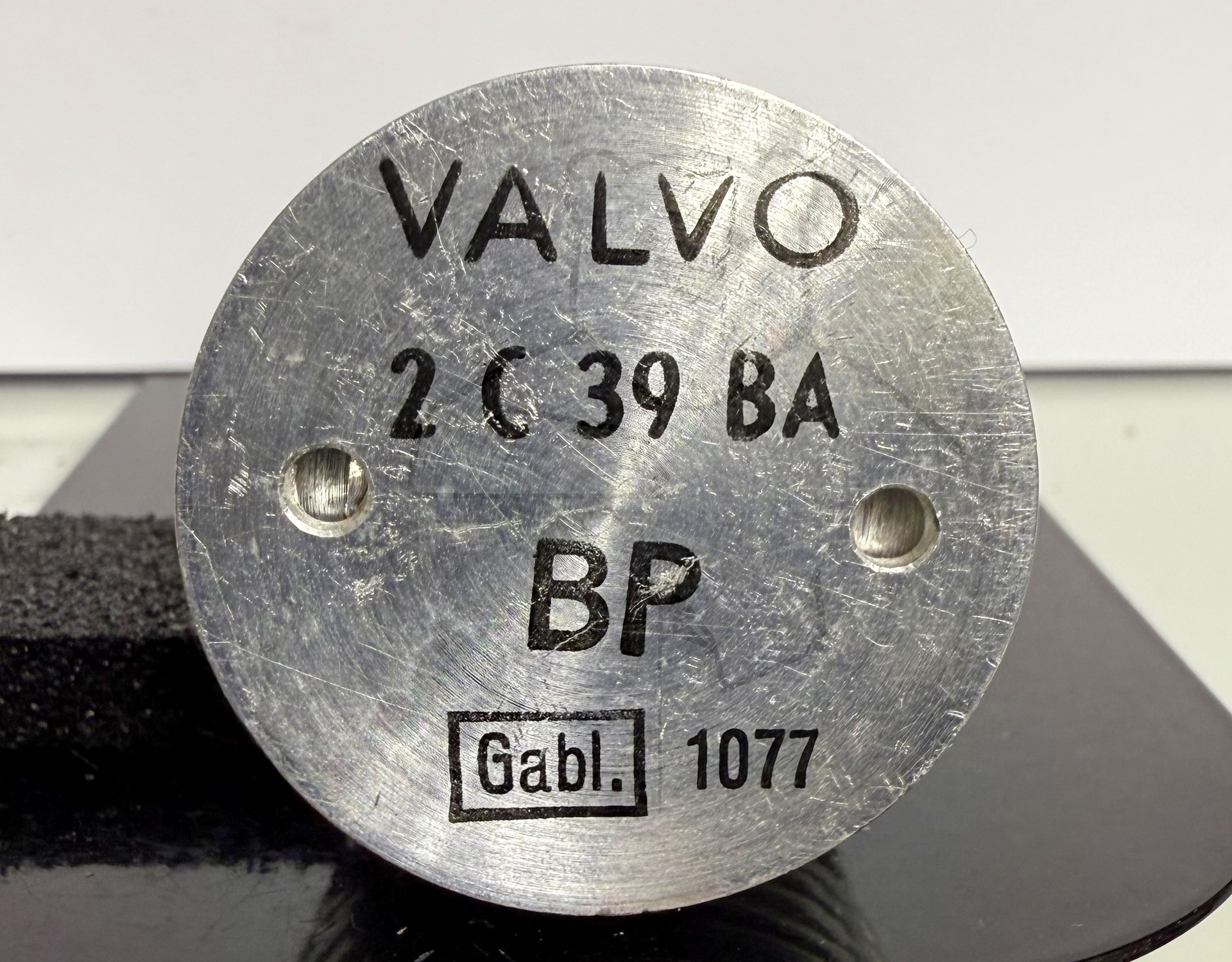

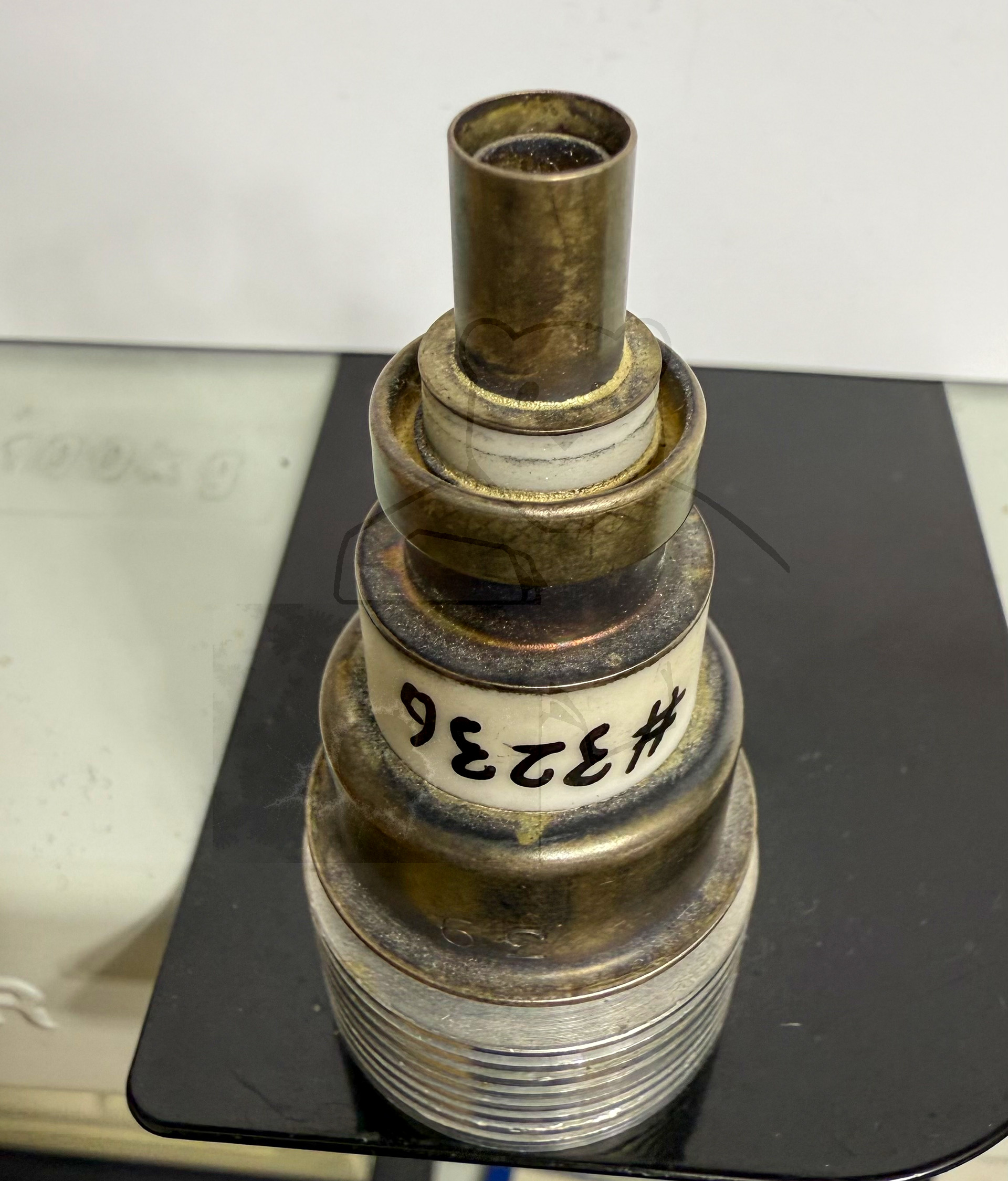

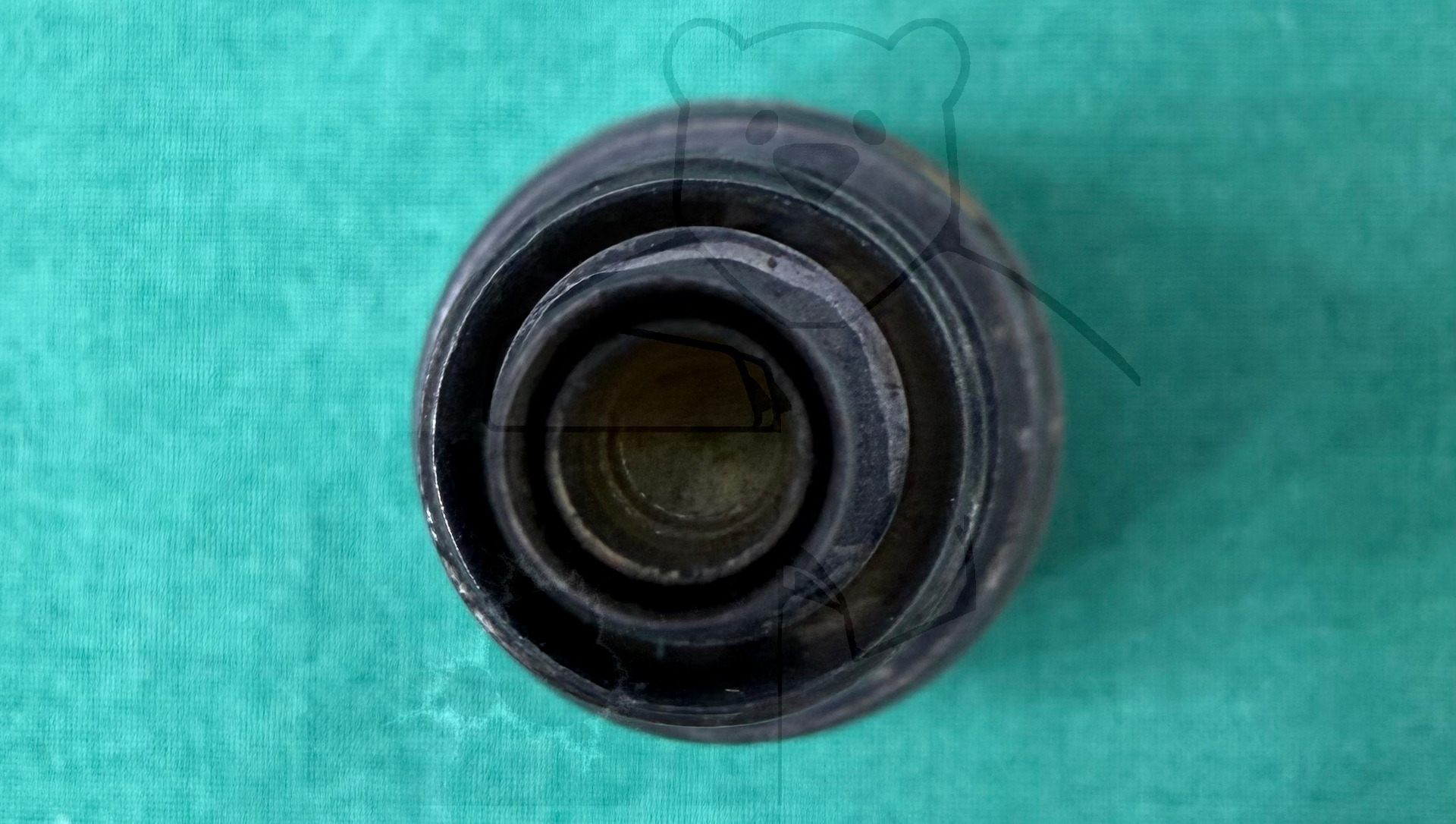

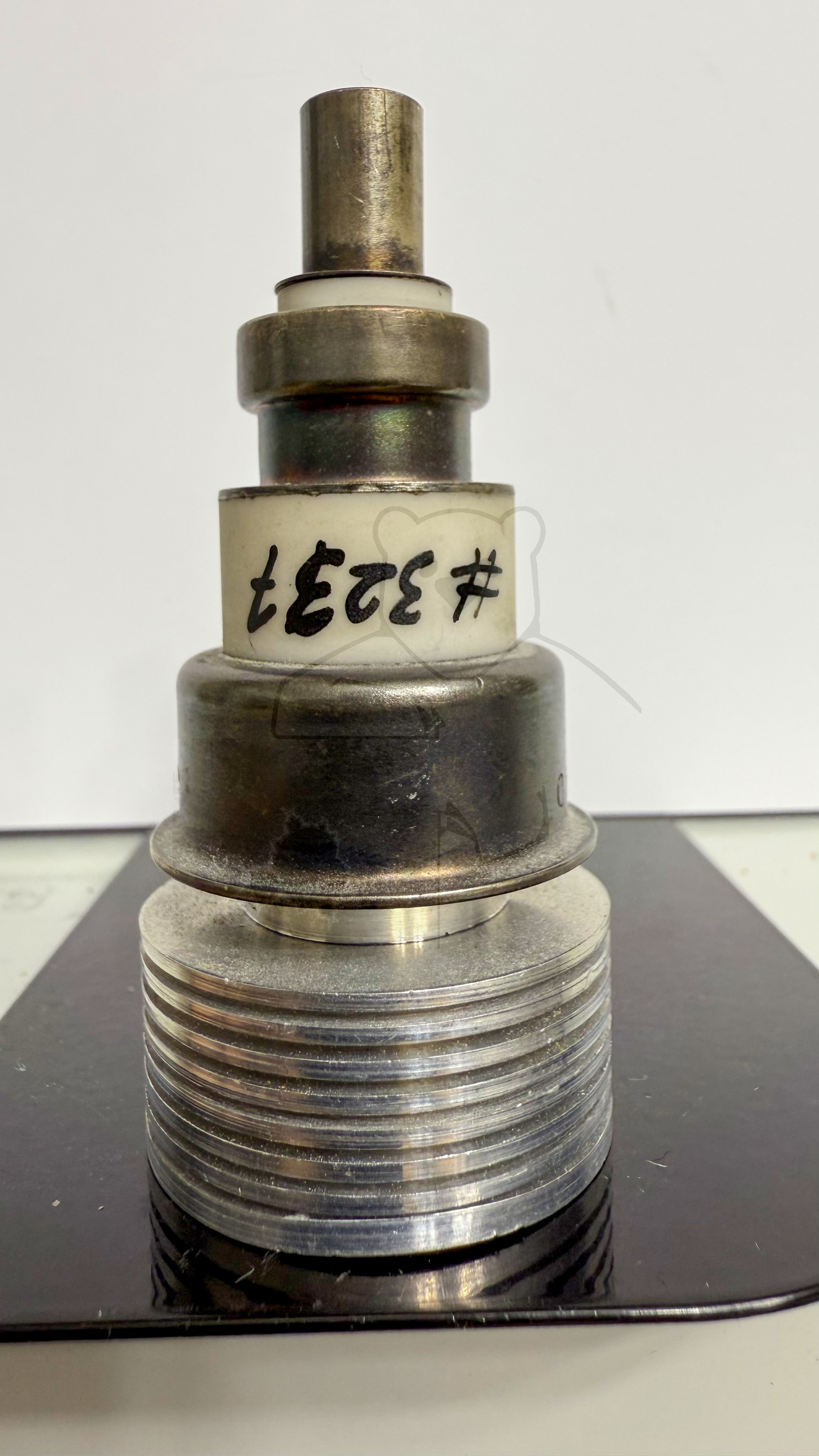

Daten und Bilder der Röhre: 2C39BA

🔎 Beschreibung der Röhre: 2C39BA

Name	2C39BA
Vergleichsname	TD1-100C
Heizspannung (Volt)	6
Heizstrom (Ampère)	1
Art der Heizung	Halb-Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel
Zusätzliche Informationen	Vorheizzeit vor anlegen der Anodenspannung: 1 Minute
Letzte Änderung	16.08.2016 02:37:20

🔎 Beschreibung der Systeme für die Röhre: 2C39BA

	System 1
Kathode	k, f
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	k, f und f
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 2C39BA

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 2C39BA
Datenblatt 2C39A Eimac [www.tubedata.info].pdf (1463 kB)
Datenblatt 2C39A RCA [www.tubedata.info].pdf (138 kB)
Datenblatt 2C39A Siemens [www.tubedata.info].pdf (330 kB)
Datenblatt 2C39A Unbekannter Hersteller Version 1 [www.tubedata.info].pdf (374 kB)
Datenblatt 2C39A Unbekannter Hersteller Version 2 [www.tubedata.info].pdf (343 kB)
Datenblatt 2C39B Eimac [www.tubedata.info].pdf (541 kB)
Datenblatt 2C39B General Electric [www.tubedata.info].pdf (557 kB)
Datenblatt 2C39BA Siemens [www.tubedata.info].pdf (352 kB)
Datenblatt 2C39BA Telefunken.pdf (76 kB)
Datenblatt 2C39WA Eimac [www.tubedata.info].pdf (775 kB)
Datenblatt 2C39WA Unbekannter Hersteller [www.tubedata.info].pdf (394 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
