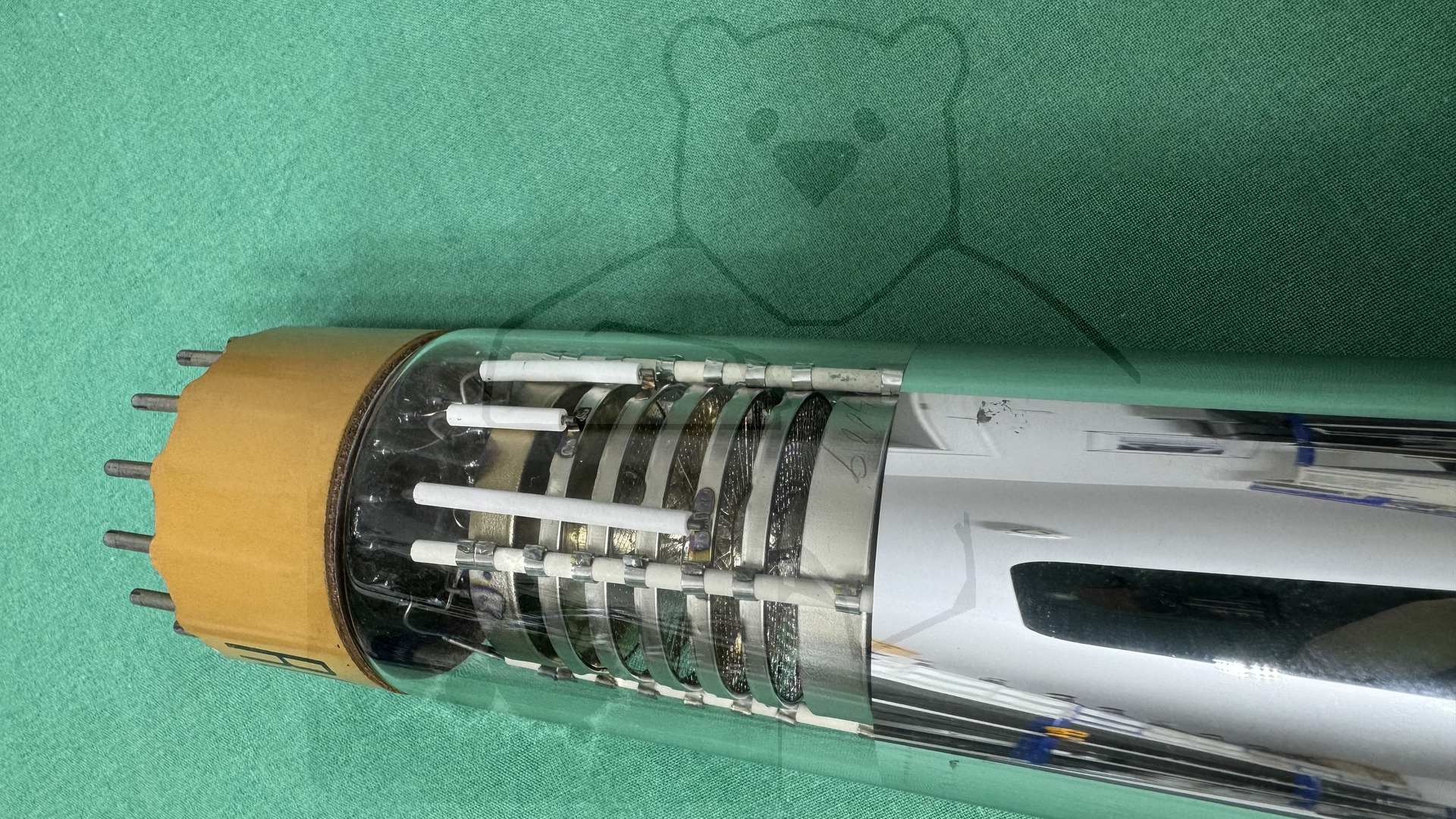

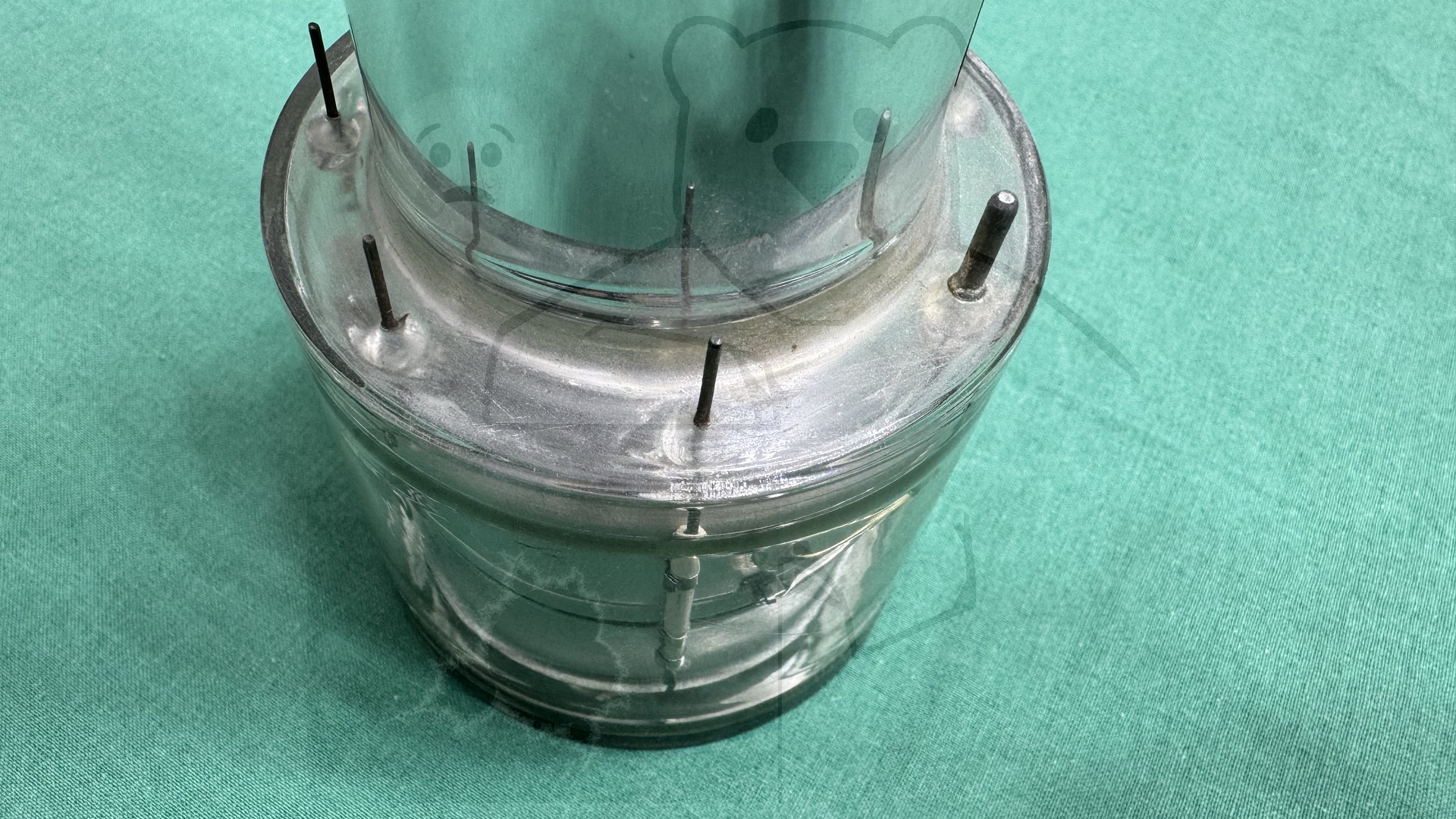

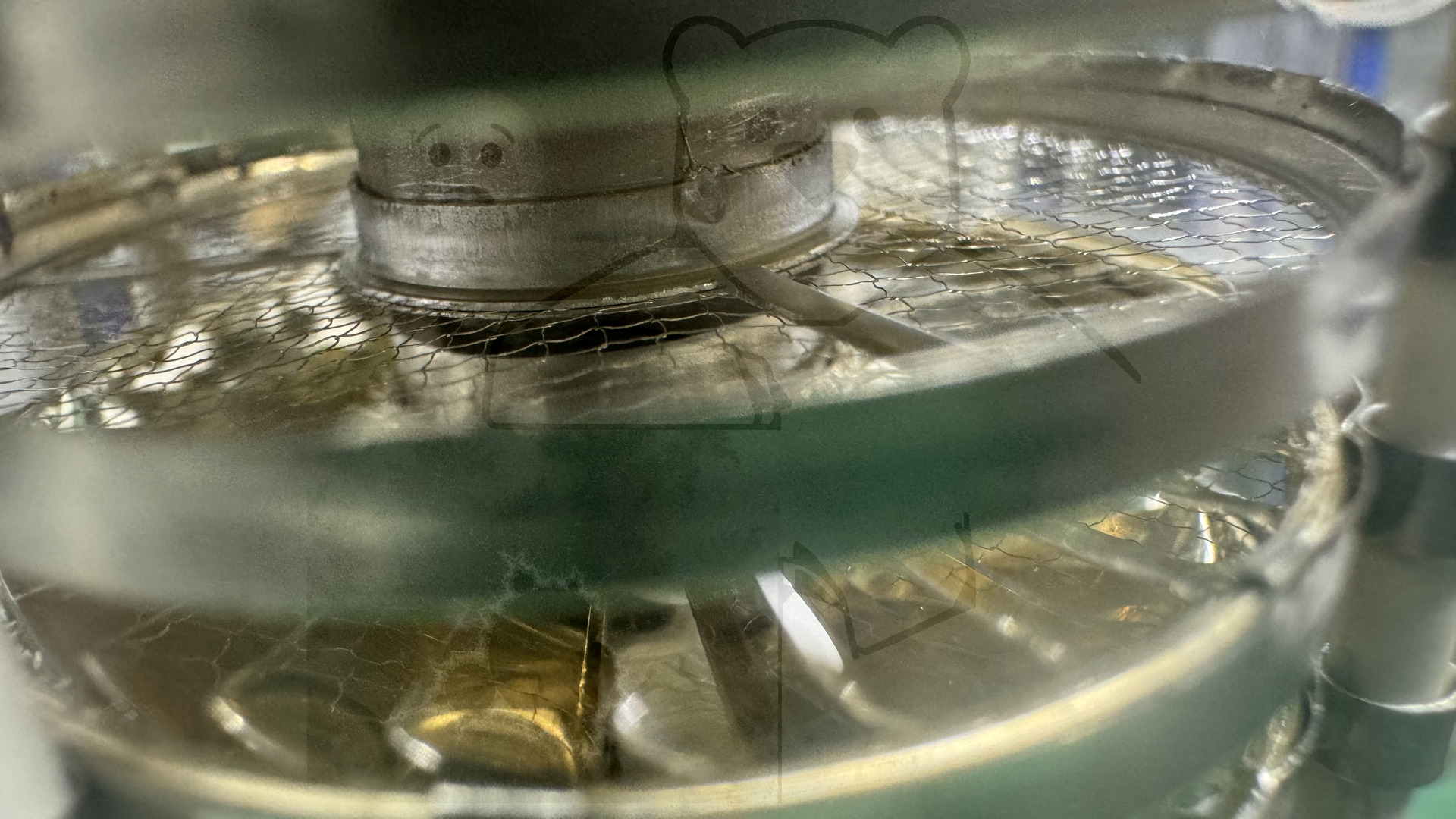

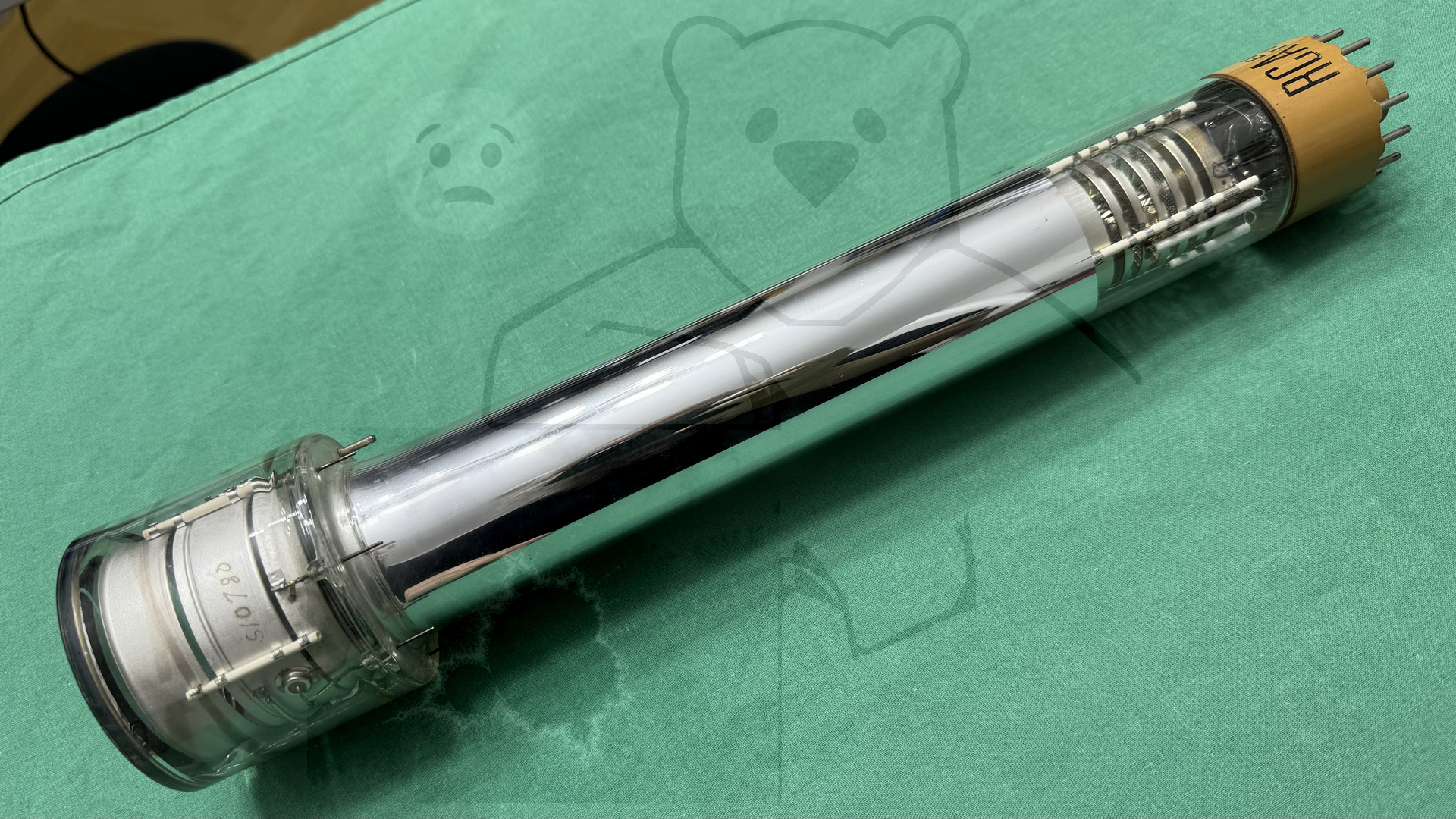

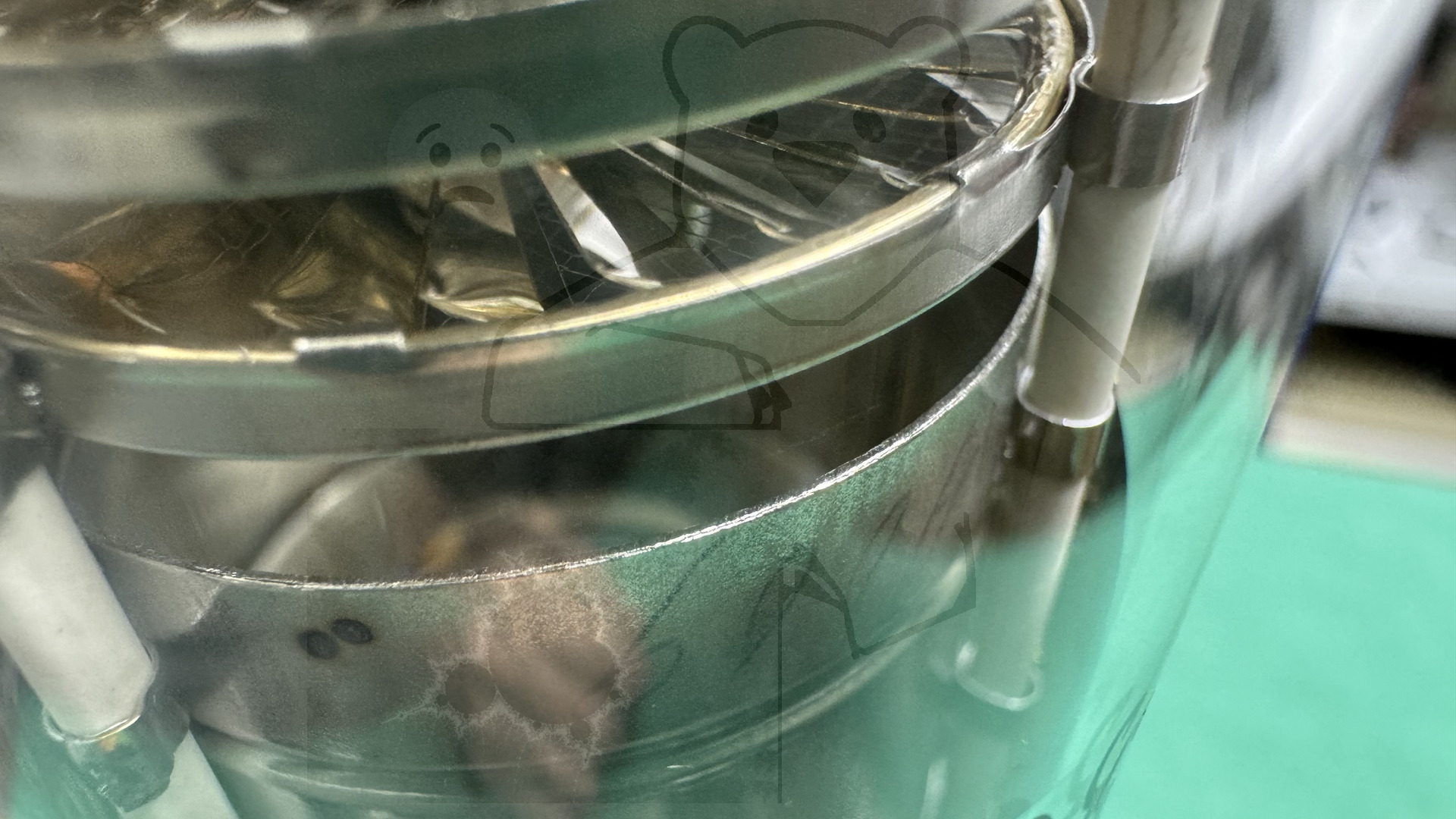

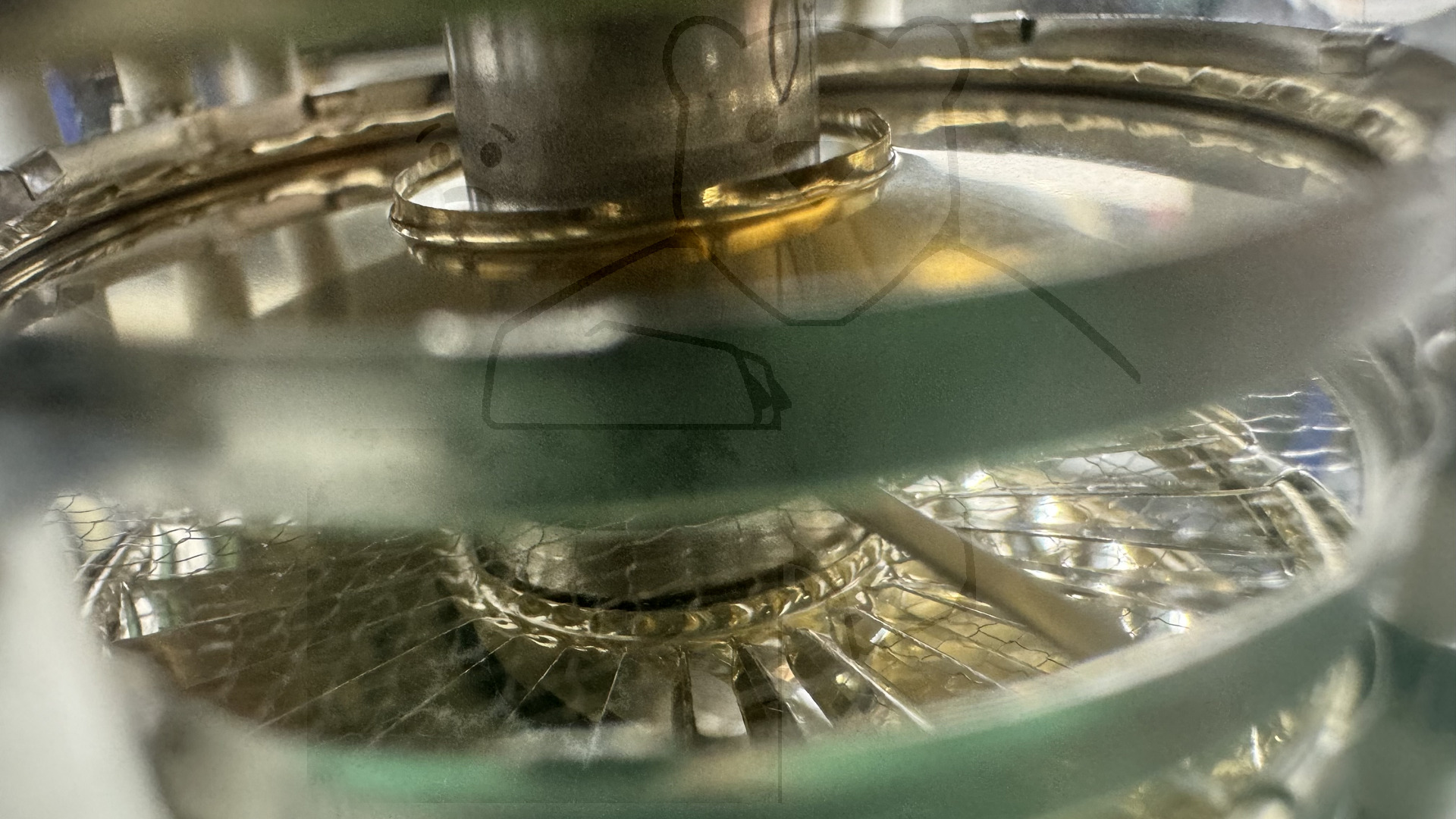

Daten und Bilder der Röhre: 5820

🔎 Beschreibung der Röhre: 5820 Inventarnummer: 03185

Name	→ 5820 📺 Mit Video
Vergleichsname

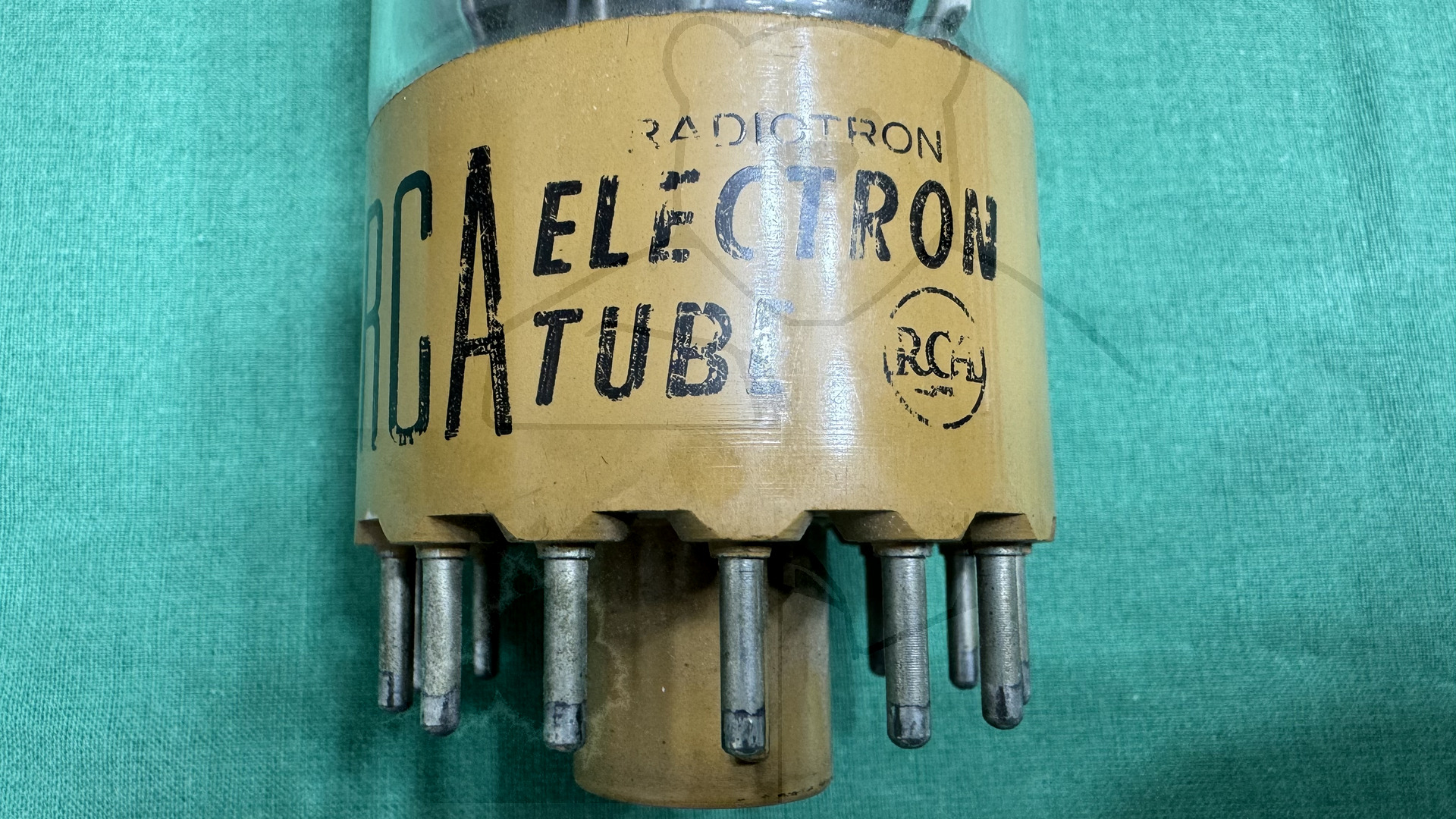

Hersteller	→ RCA
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Bildaufnahme → Liste aller Röhren mit: Spezialsockel, Bildaufnahme
Informationen Röhrentyp

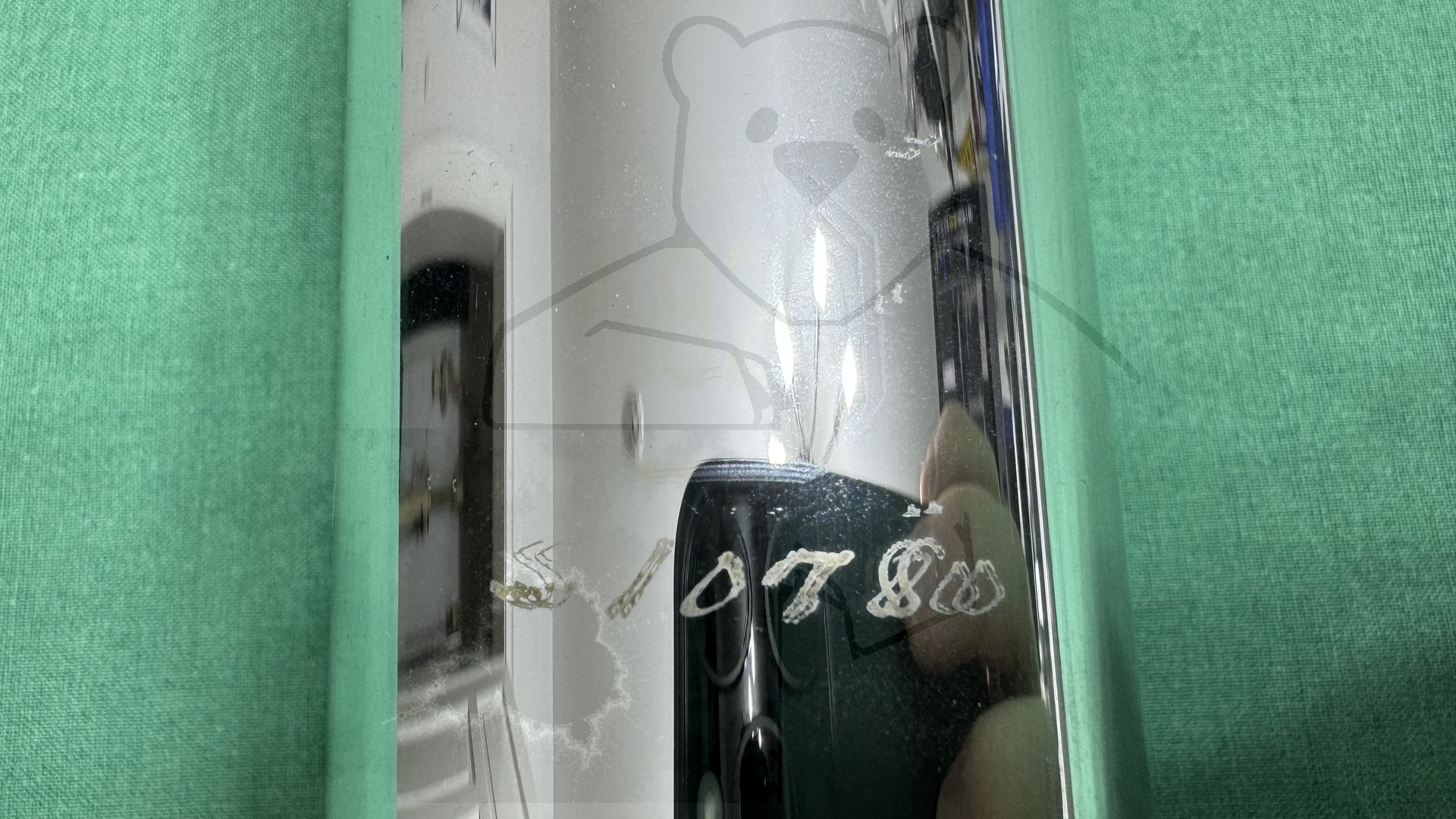

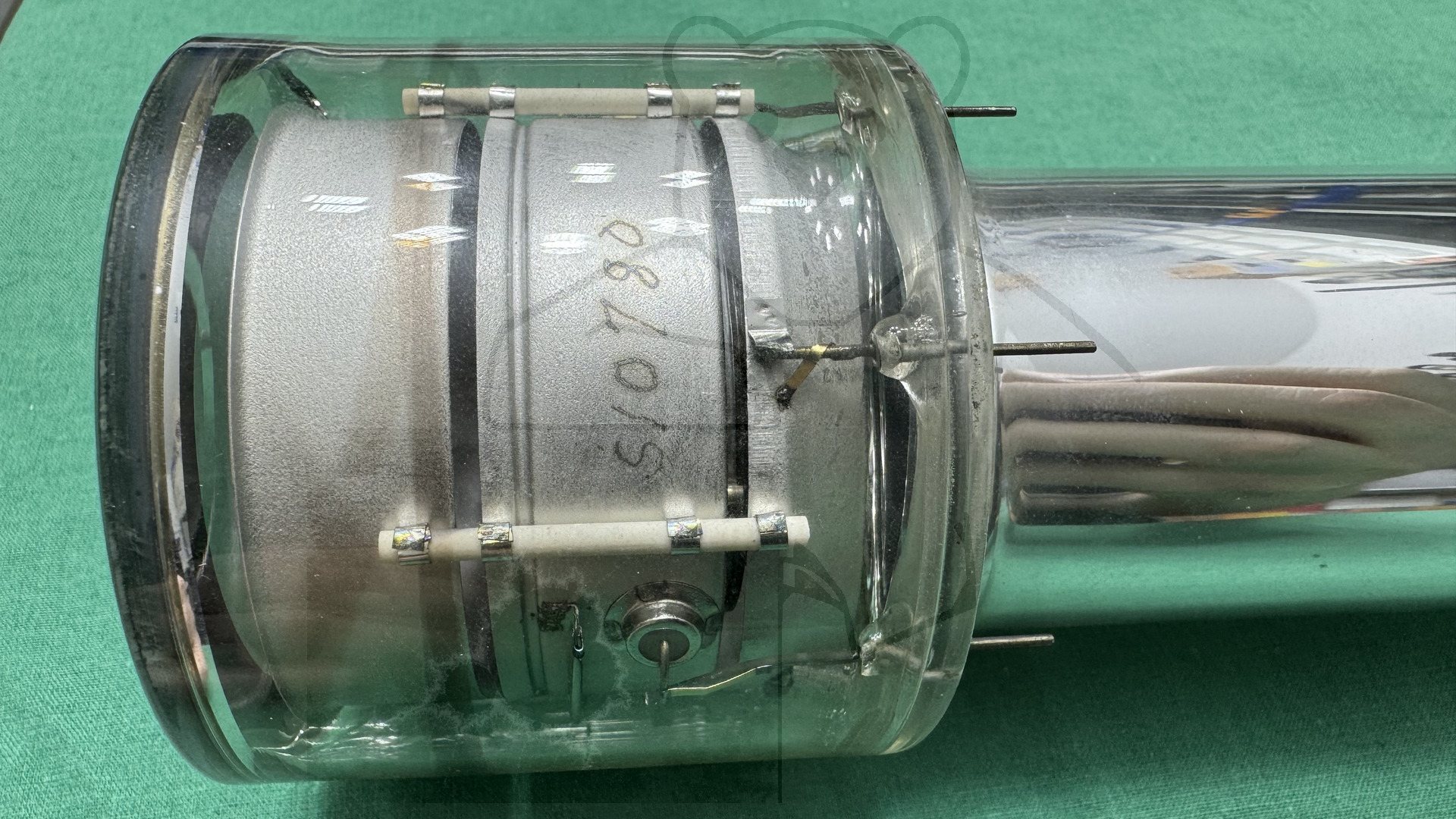

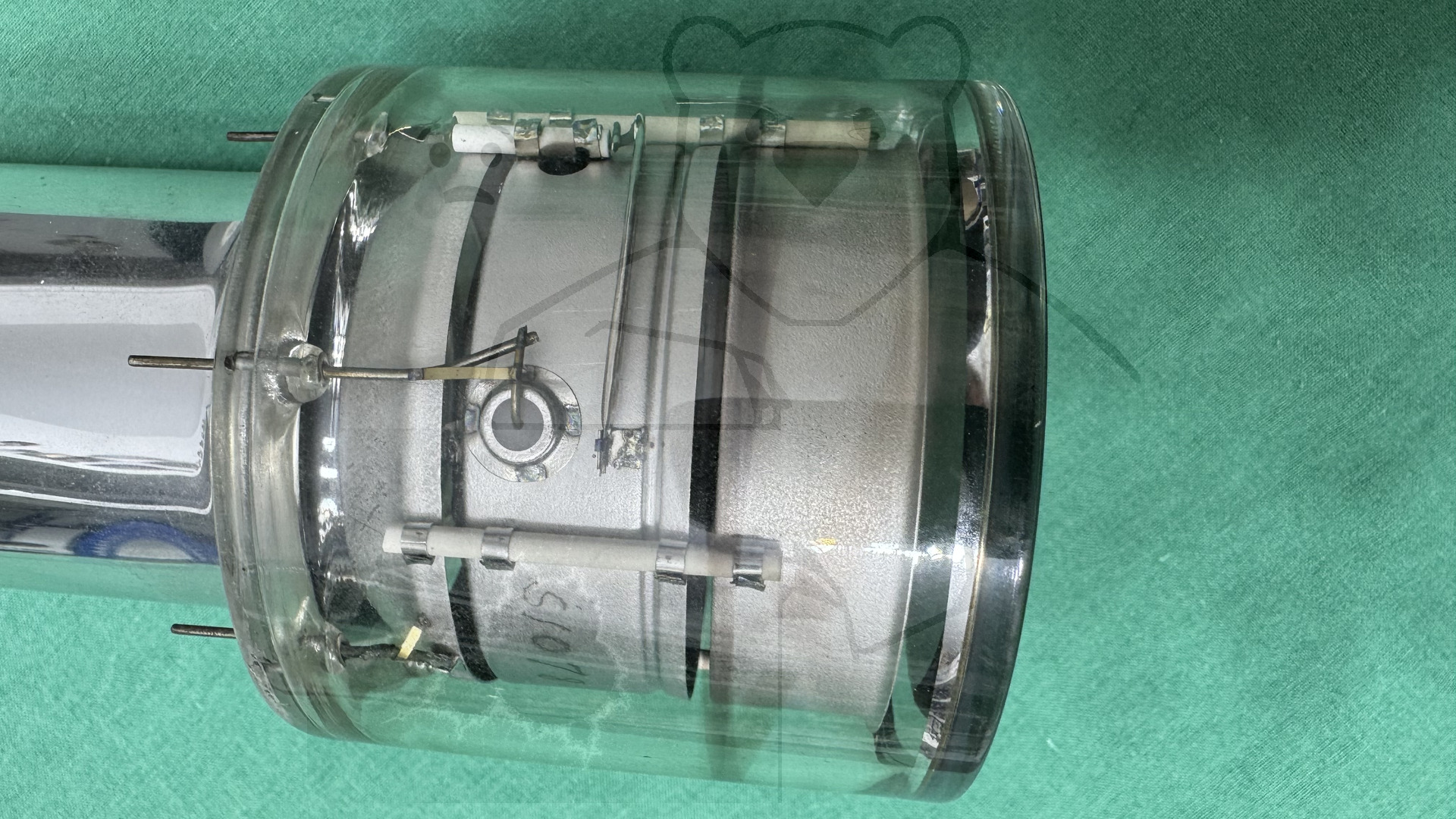

Informationen	In der Röhre: 4889 und S10780 Handschriftlich auf der Röhre: S10780 → Aus der Saarbrücker Sammlung
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	L20

🔎 Beschreibung der Systeme für die Röhre: 5820

	System 1
Kathode
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Bildaufnahmeroehre, Orthikon

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

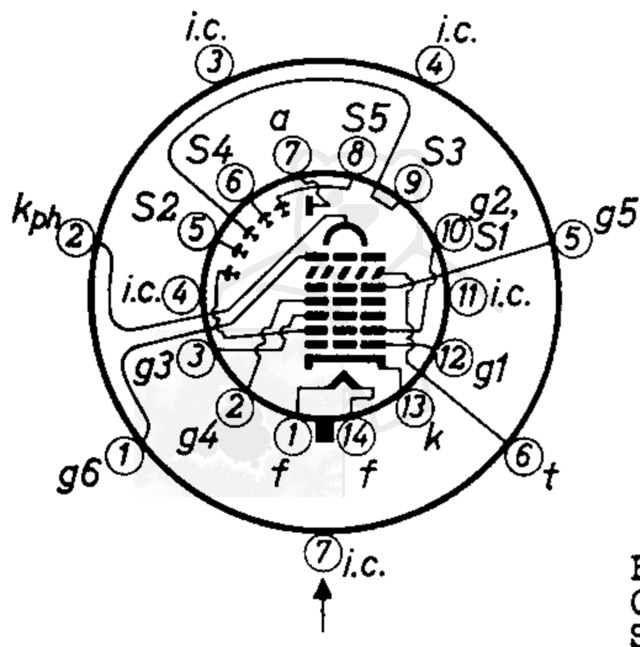

🔎 Sockelschaltung der 5820

Bildquelle: Philips Datenblatt

🔎 YouTube Video zu 5820

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/DkqzbZ_h7Pk (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: 5820
Datenblatt 5820 General Electric [www.tubedata.info].pdf (1214 kB)
Datenblatt 5820 Philips [www.tubedata.info].pdf (729 kB)
Datenblatt 5820 Toshiba [www.tubedata.info].pdf (6966 kB)
Datenblatt 5820A RCA Version 1 [www.tubedata.info].pdf (1208 kB)
Datenblatt 5820A RCA Version 2 [www.tubedata.info].pdf (238 kB)
Datenblatt 5820A RCA Version 3 [www.tubedata.info].pdf (461 kB)
Datenblatt 5820A-L RCA [www.tubedata.info].pdf (55 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
