đ Beschreibung der Röhre: E235L Inventarnummer: 03162
| Name | â E235L |
| Vergleichsname | 7751 |
| Hersteller | â Siemens |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 1,2 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S42b |
đ Beschreibung der Systeme fĂŒr die Röhre: E235L
| System 1 | |
| Kathode | 8 |
| Gitter 1 | 5 |
| Gitter 2 | 4 |
| Gitter 3 | 8 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 3 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | |
| Funktion | â Endpentode, Breitband |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der E235L
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: E235L
Datenblatt E235L Philips [www.tubedata.info].pdf (217 kB)
Datenblatt E235L Siemens [www.tubedata.info].pdf (445 kB)
Datenblatt E235L Telefunken [www.tubedata.info].pdf (487 kB)
Pruefkarte E235L 7751 - Neuberger RPM370 Roehrenmessgeraet.pdf (224 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: E235L

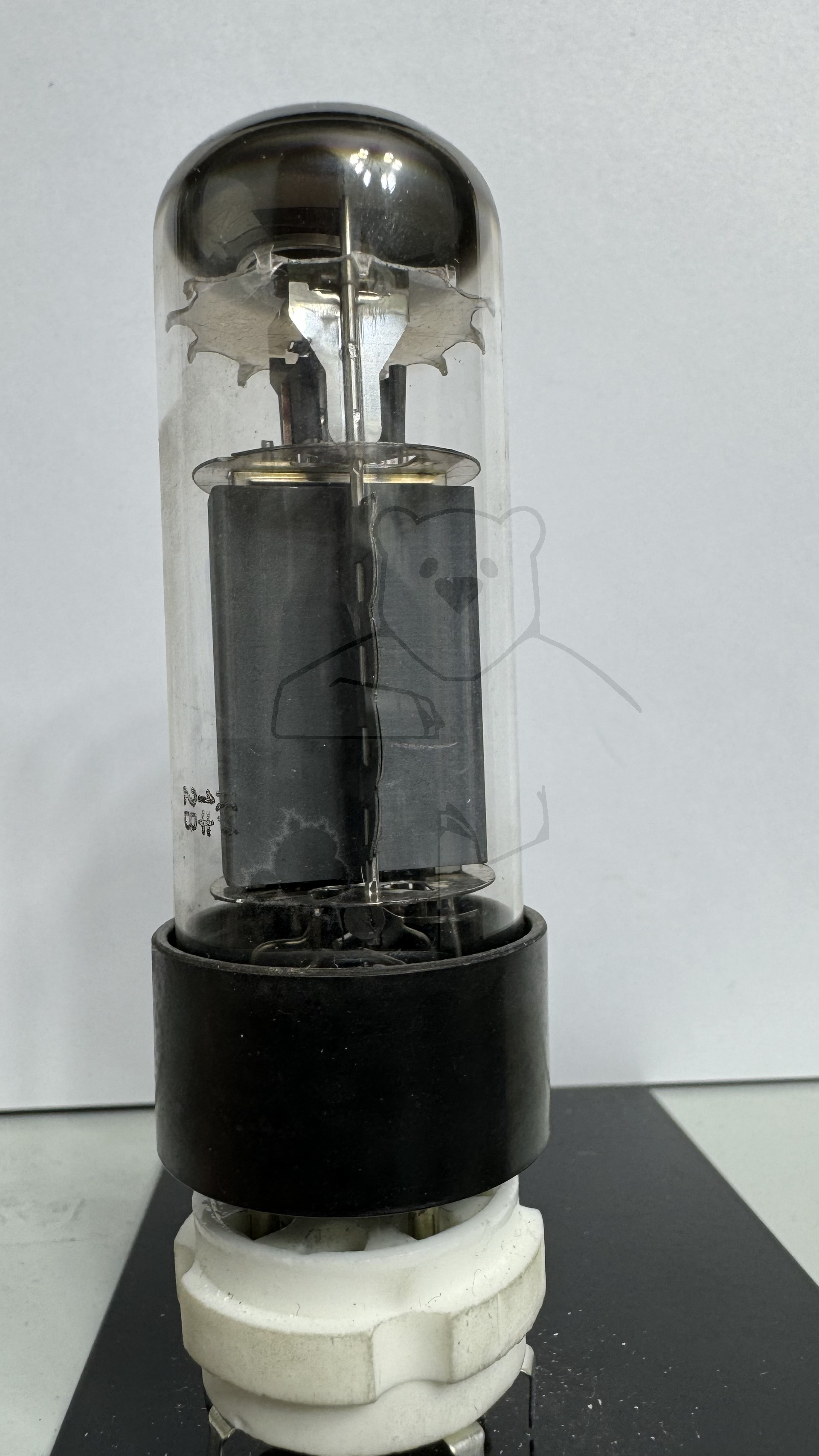

Röhre E235L #3162 Bild 1
