🔎 Beschreibung der Röhre: E235L
| Name | E235L |
| Vergleichsname | 7751 |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 1,2 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 10.06.2018 19:53:52 |
🔎 Beschreibung der Systeme für die Röhre: E235L
| System 1 | |
| Kathode | 8 |
| Gitter 1 | 5 |
| Gitter 2 | 4 |
| Gitter 3 | 8 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 3 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | |
| Funktion | → Endpentode, Breitband |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der E235L
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: E235L
Datenblatt E235L Philips [www.tubedata.info].pdf (217 kB)
Datenblatt E235L Siemens [www.tubedata.info].pdf (445 kB)
Datenblatt E235L Telefunken [www.tubedata.info].pdf (487 kB)
Pruefkarte E235L 7751 - Neuberger RPM370 Roehrenmessgeraet.pdf (224 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: E235L

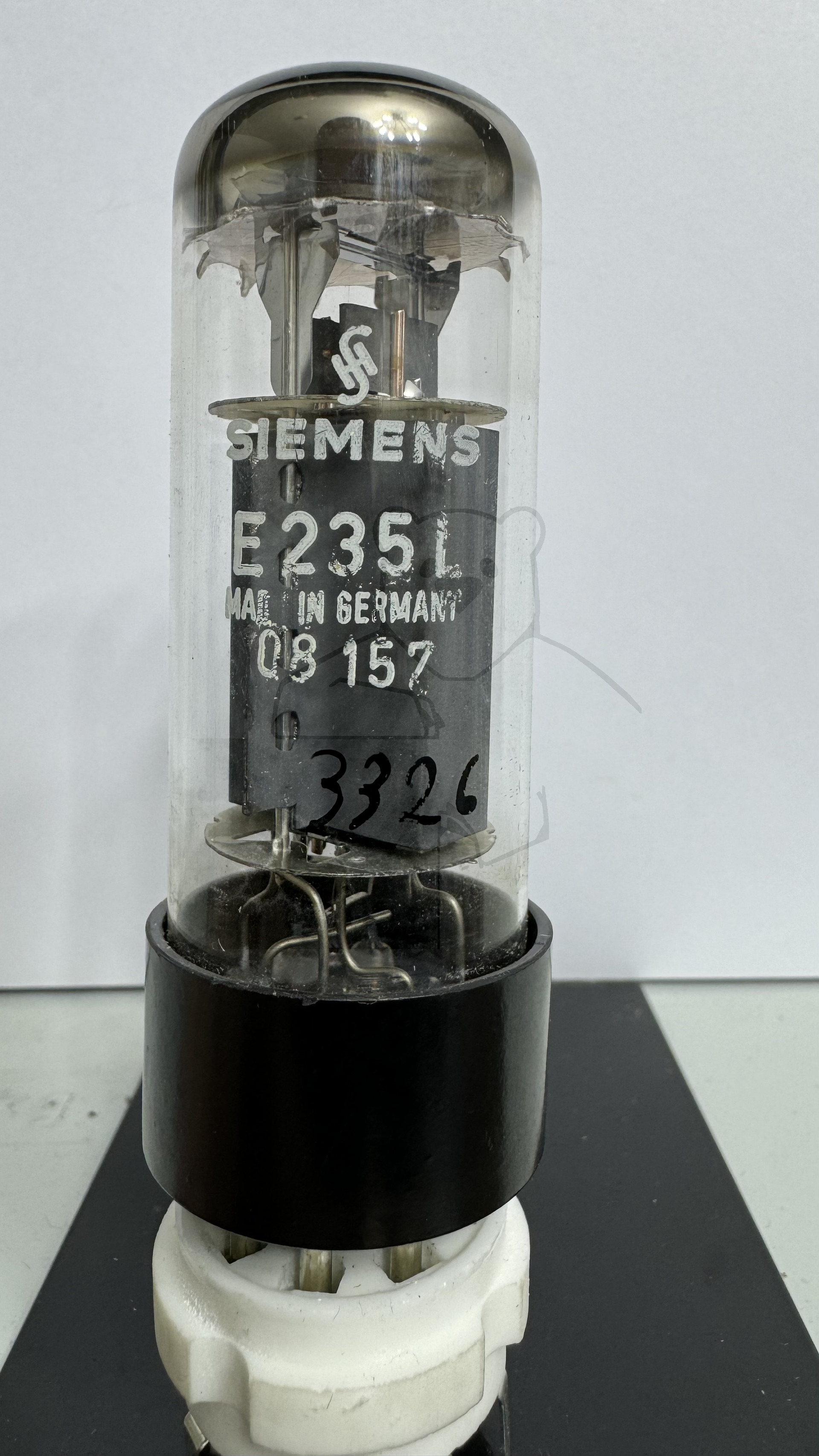

Röhre E235L #3326 Bild 1

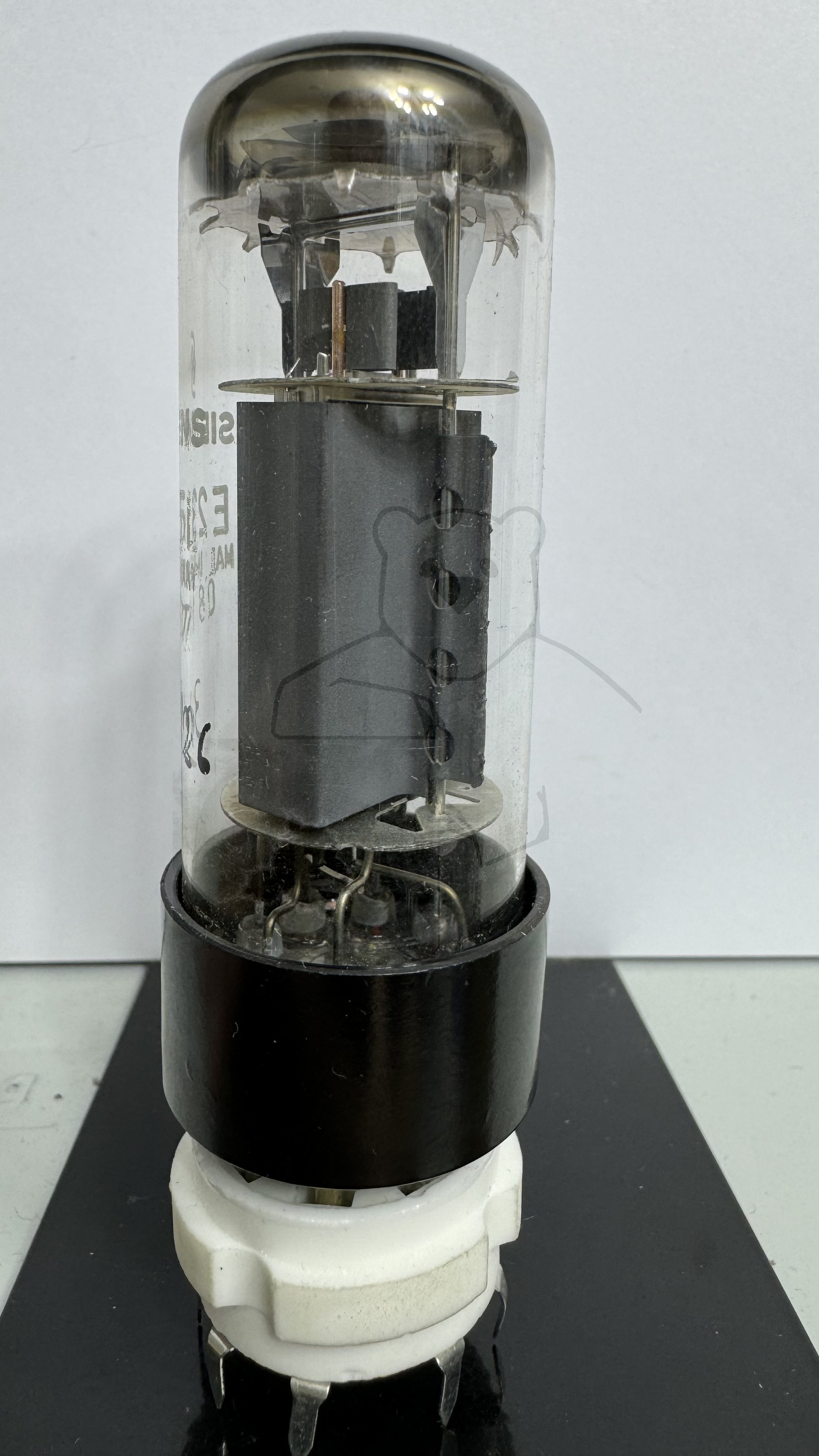

Röhre E235L #3326 Bild 2

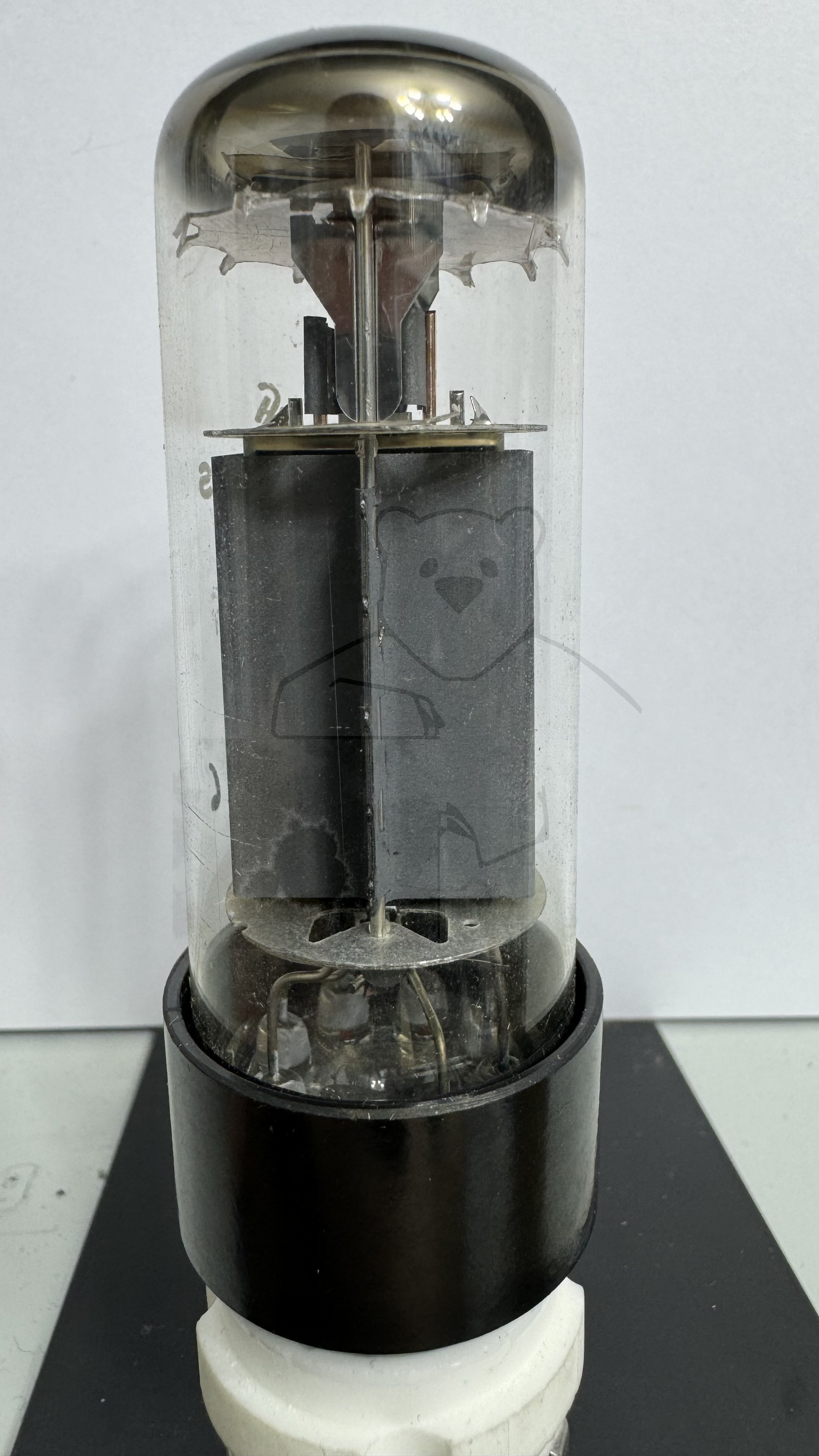

Röhre E235L #3326 Bild 3

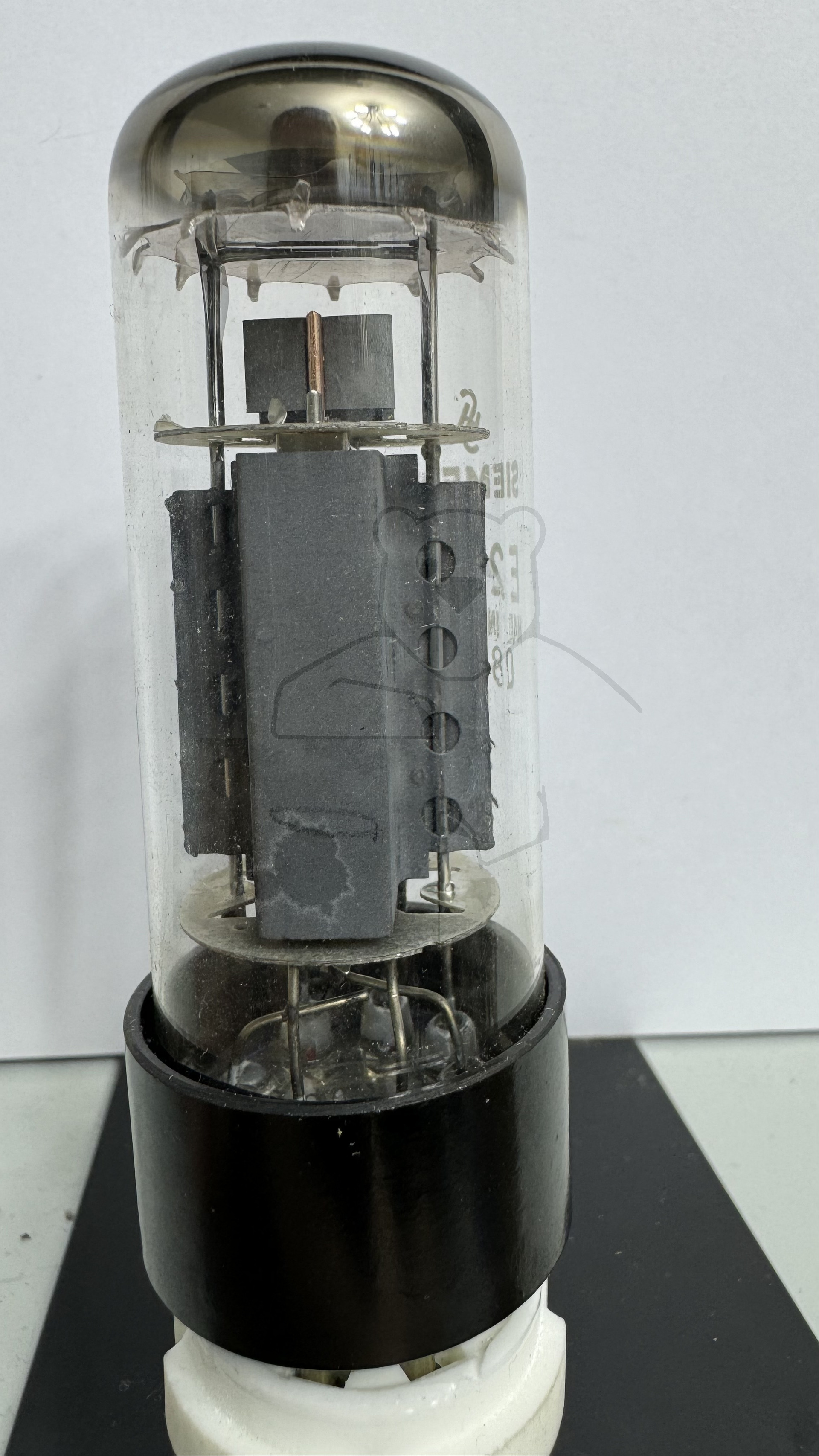

Röhre E235L #3326 Bild 4
Röhre E235L #3327 Bild 1

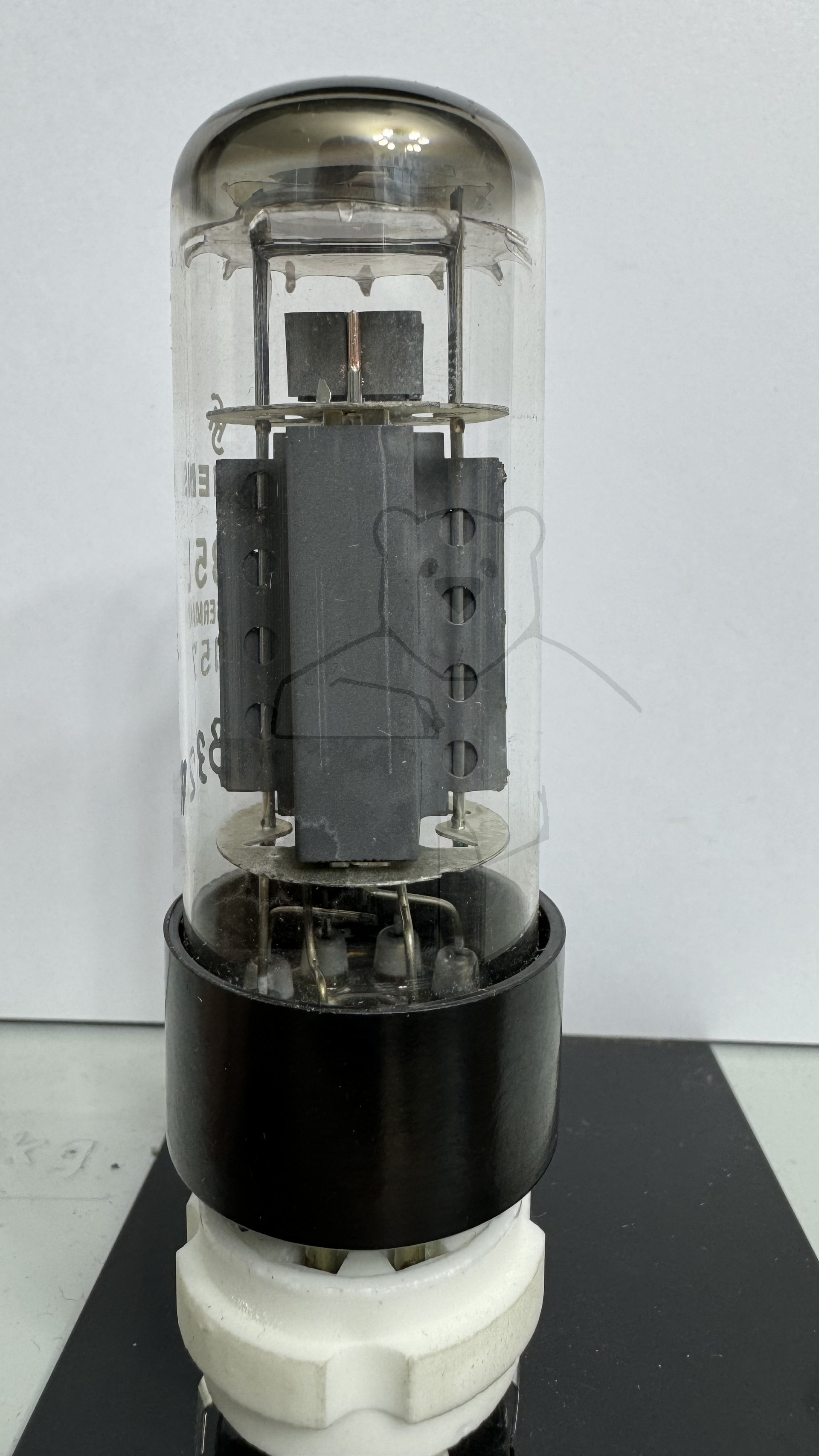

Röhre E235L #3327 Bild 2

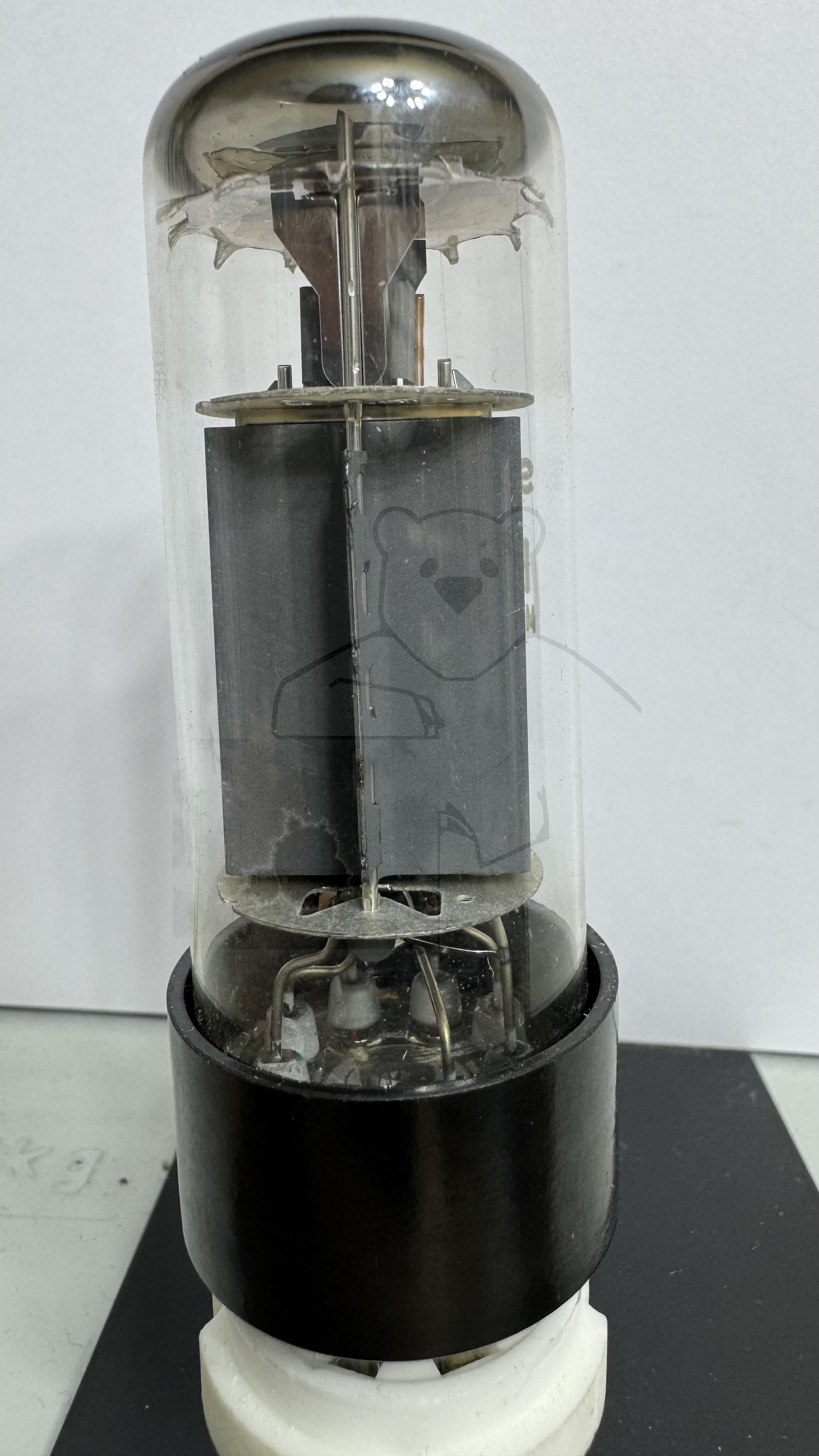

Röhre E235L #3327 Bild 3

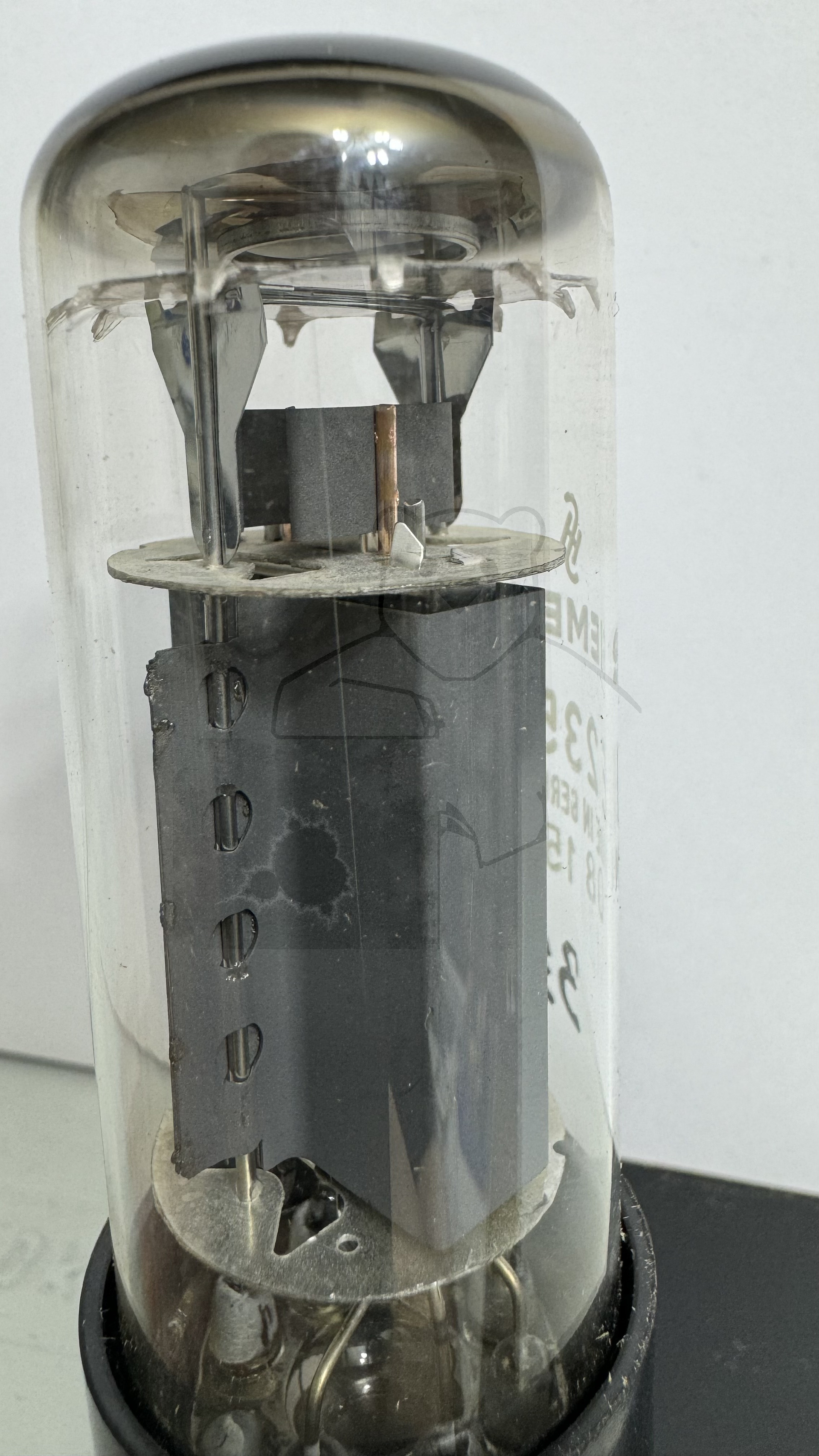

Röhre E235L #3327 Bild 4

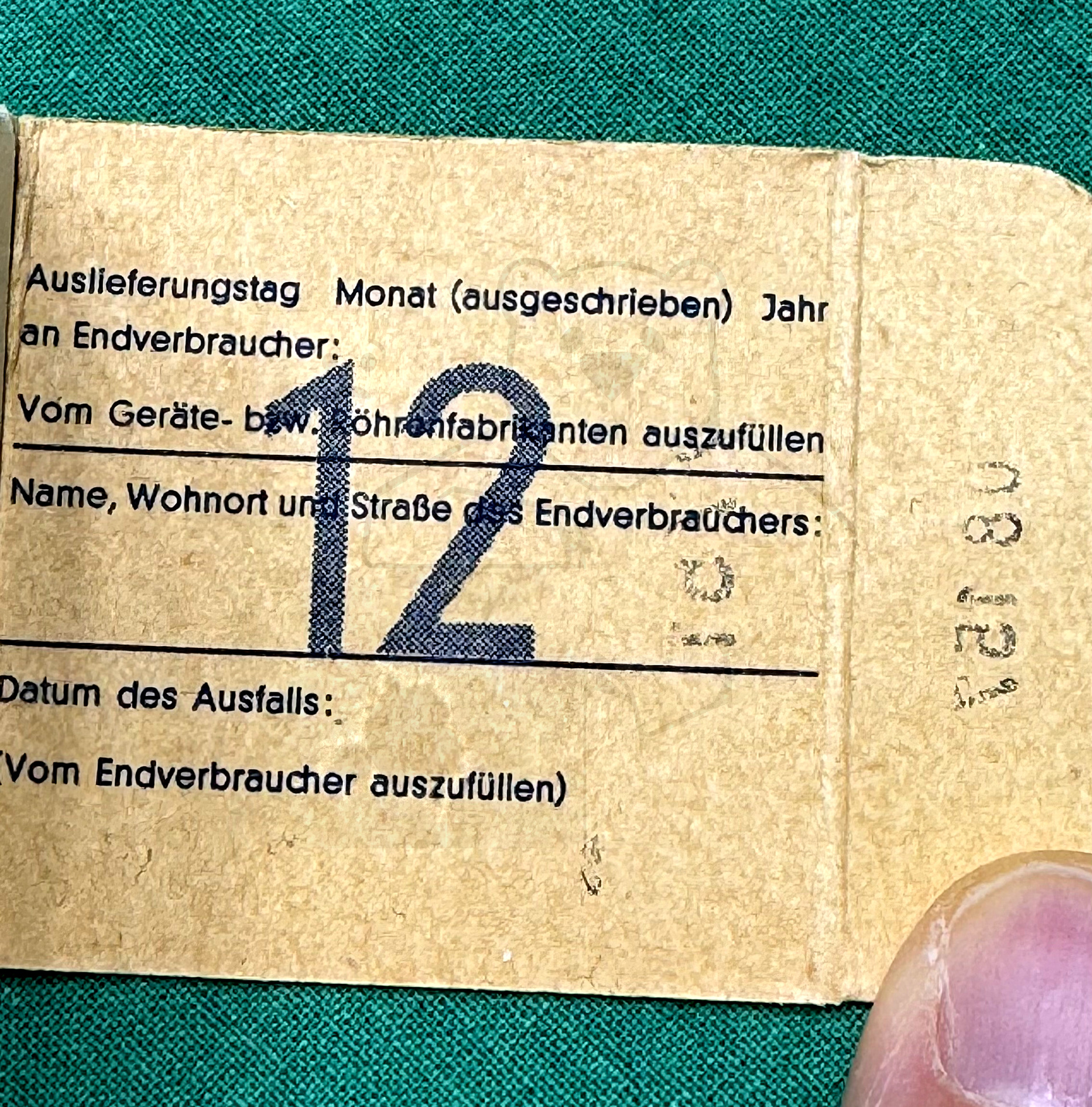

Röhre E235L #3327 Verpackung Bild 1

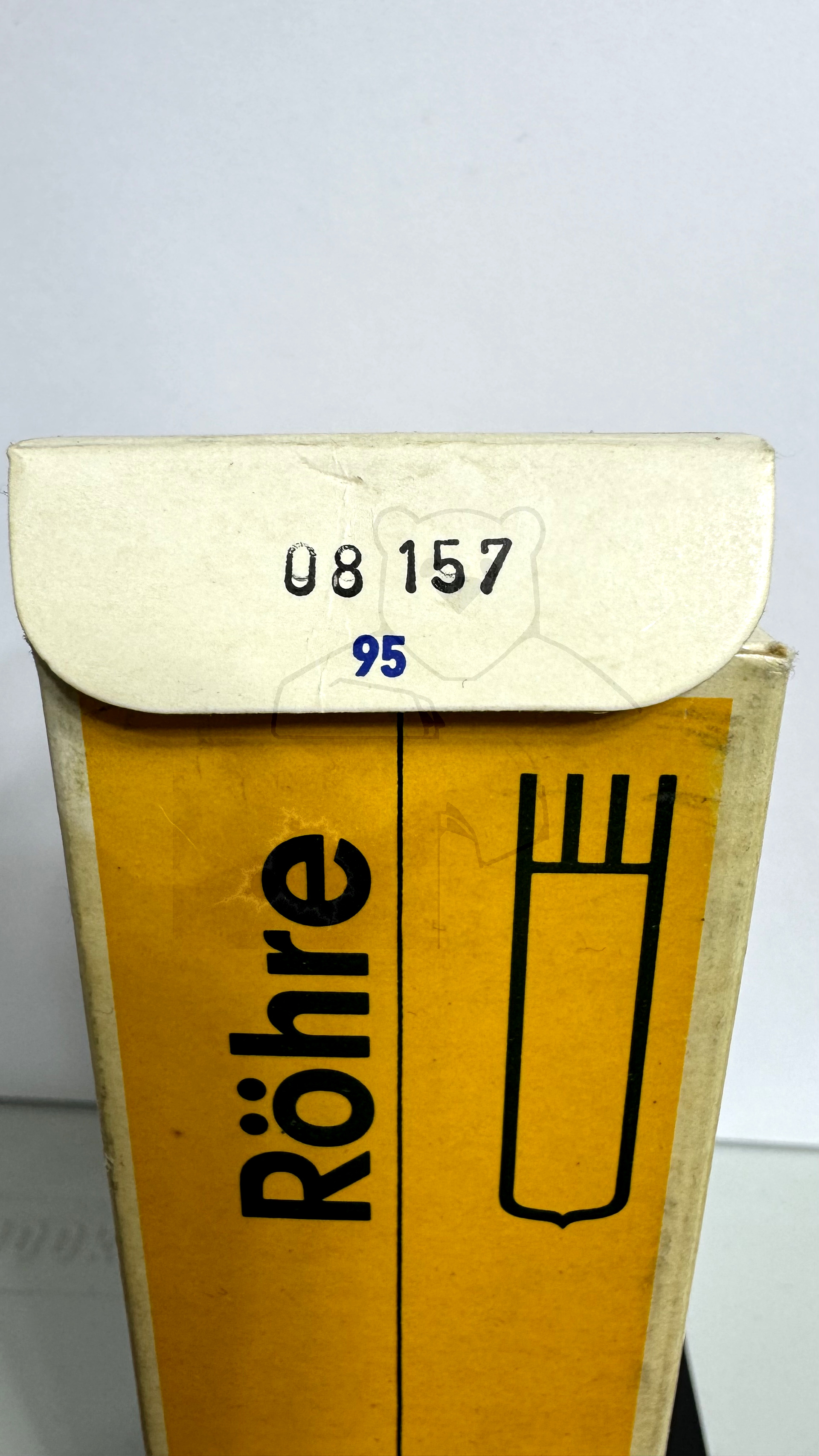

Röhre E235L #3327 Verpackung Bild 2
Röhre E235L #3327 Verpackung Bild 3

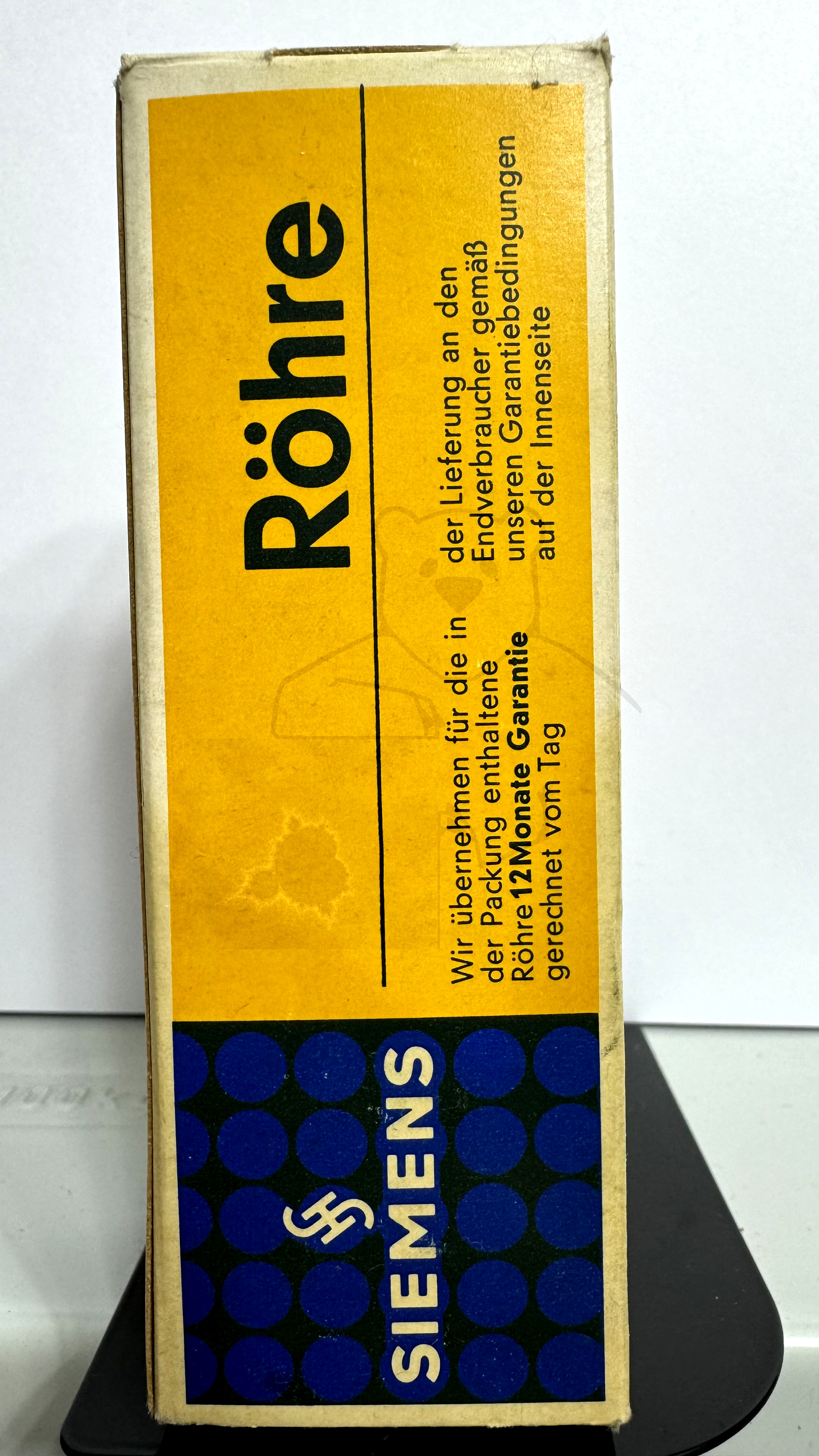

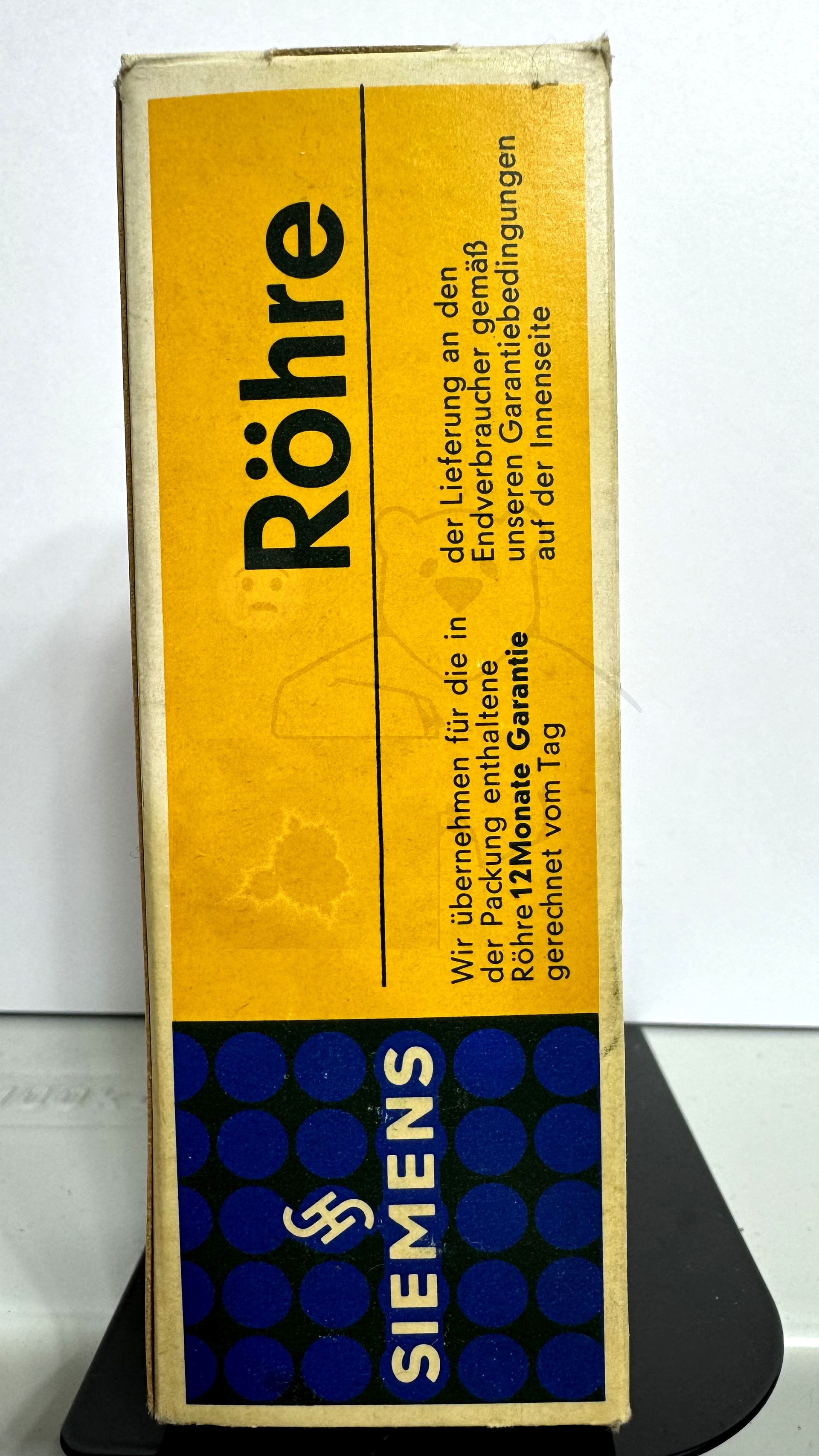

Röhre E235L #3327 Verpackung Bild 4

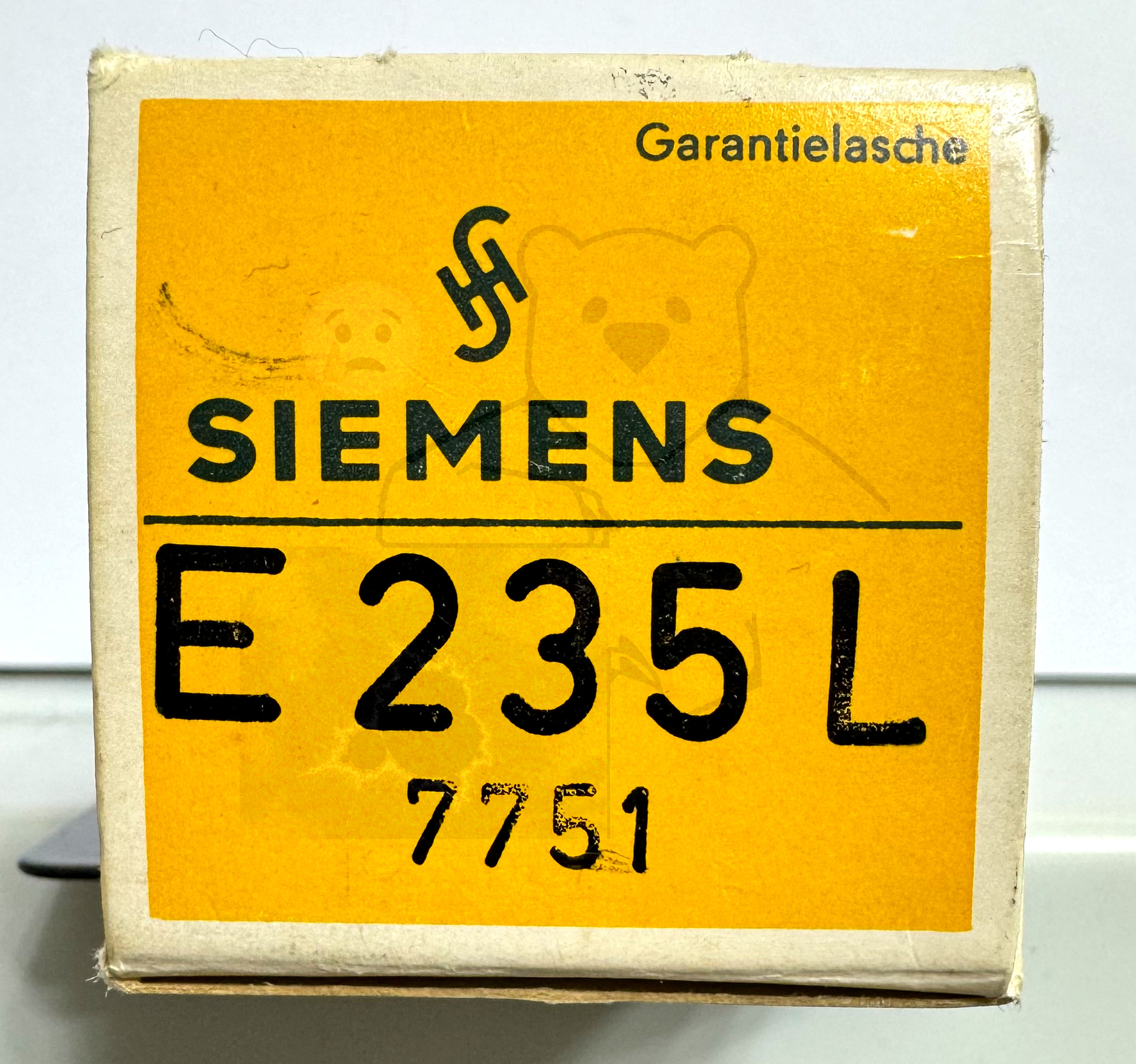

Röhre E235L #3327 Verpackung Bild 5
