🔎 Beschreibung der Röhre: PL36 Inventarnummer: 03158
| Name | → PL36 |
| Vergleichsname | 25E5 25F7 |
| Hersteller | → Valvo |
| Heizspannung (Volt) | 25 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | Führungszapfen abgebrochen, Pumpstutzen ok |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S42b |
🔎 Beschreibung der Systeme für die Röhre: PL36
| System 1 | |
| Kathode | 8 |
| Gitter 1 | 5 |
| Gitter 2 | 2 |
| Gitter 3 | 8 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | Kappe |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | |
| Funktion | → Horizontalablenkung, Endroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der PL36
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: PL36
Anwendung PL36 Telefunken.pdf (209 kB)
Datenblatt PL36 La Radiotechnique [www.tubedata.info].pdf (242 kB)
Datenblatt PL36 Lamina [www.tubedata.info].pdf (4948 kB)
Datenblatt PL36 Philips Version 1 [www.tubedata.info].pdf (1439 kB)
Datenblatt PL36 Philips Version 2 [www.tubedata.info].pdf (275 kB)
Datenblatt PL36 Telefunken Handbuch der Rundfunk Roehren Band 3.pdf (4326 kB)
Datenblatt PL36 Telefunken.pdf (317 kB)
Pruefkarte PL36 - Funke W19 Roehrenpruefer.pdf (153 kB)
Pruefkarte PL36 - Neuberger RPM370 Roehrenmessgeraet.pdf (208 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: PL36

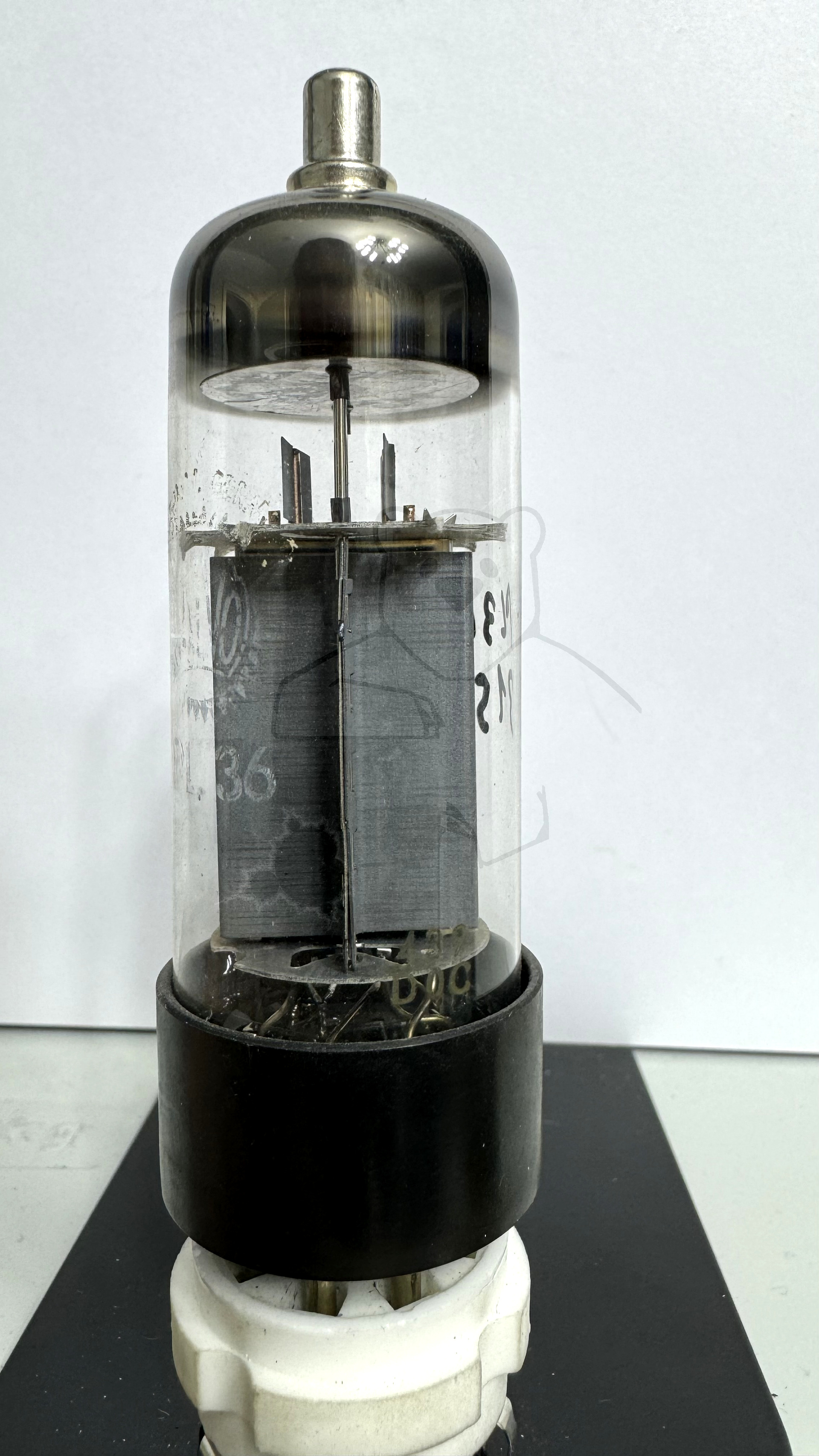

Röhre PL36 #3158 Bild 1
