🔎 Beschreibung der Röhre: PL508 Inventarnummer: 03117
| Name | → PL508 |
| Vergleichsname | |
| Hersteller | → Valvo |
| Heizspannung (Volt) | 17 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Magnoval, 9pol. → Liste aller Röhren mit: Magnoval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | t12 ⊿7L3 |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S44b |
🔎 Beschreibung der Systeme für die Röhre: PL508
| System 1 | |
| Kathode | 7 |
| Gitter 1 | 1, 8 |
| Gitter 2 | 2 |
| Gitter 3 | 7 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 6 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | → Vertikalablenkung, Endroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der PL508
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: PL508
Datenblatt PL508 Mazda Belvu [www.tubedata.info].pdf (123 kB)
Datenblatt PL508 Philips [www.tubedata.info].pdf (147 kB)
Datenblatt PL508 Telefunken Handbuch der Rundfunk Roehren Band 3.pdf (1261 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: PL508

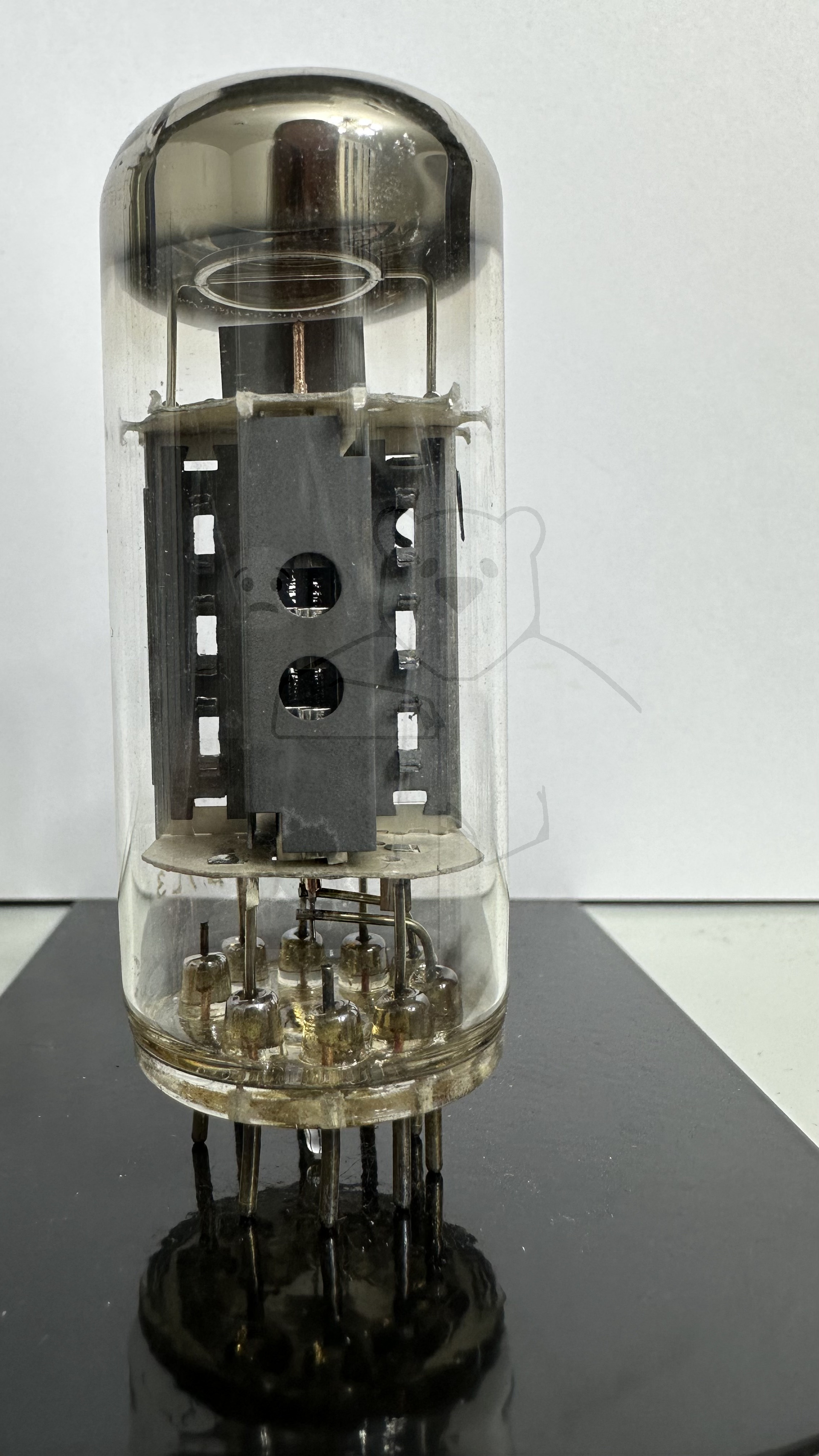

Röhre PL508 #3117 Bild 1
