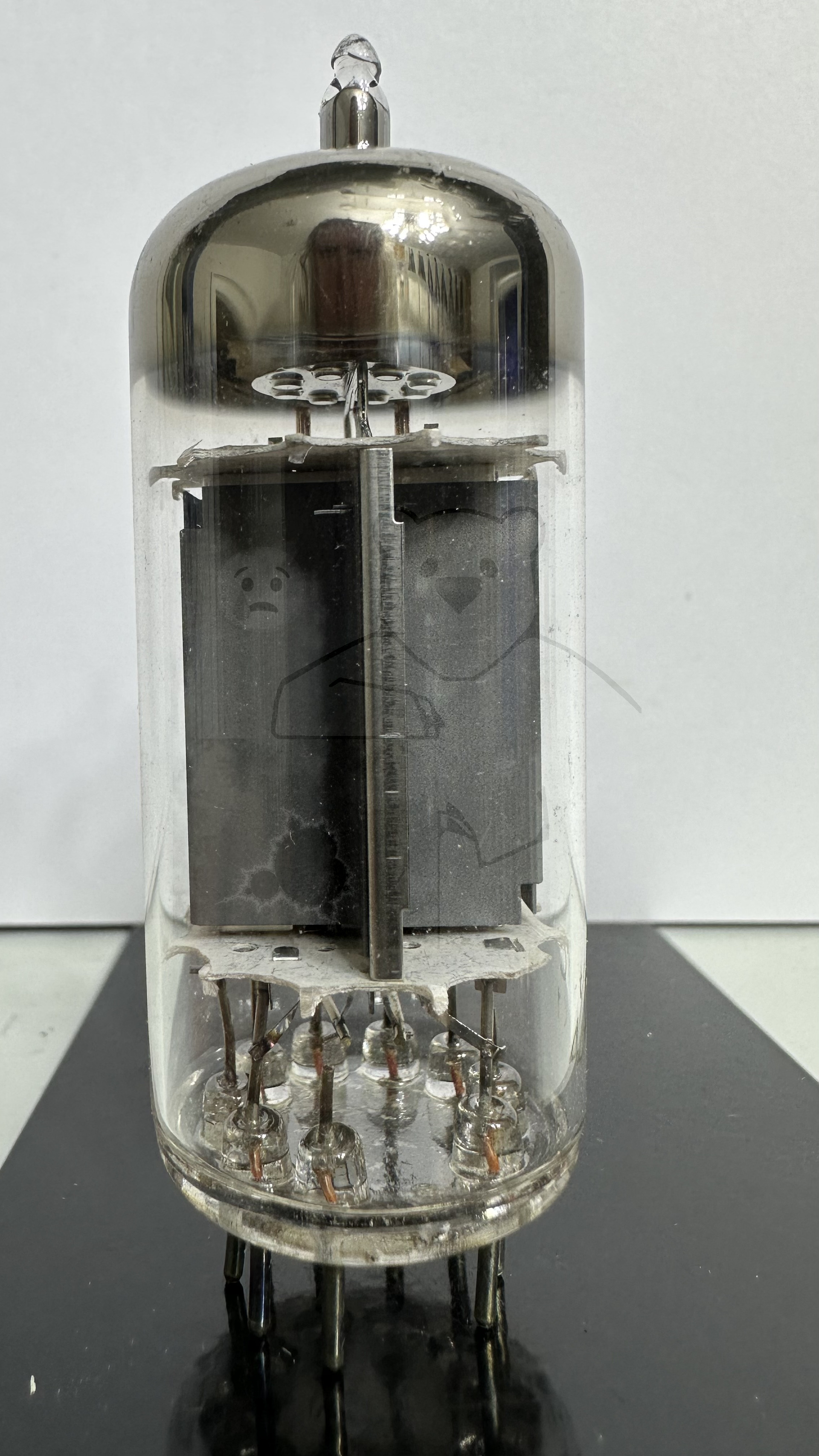

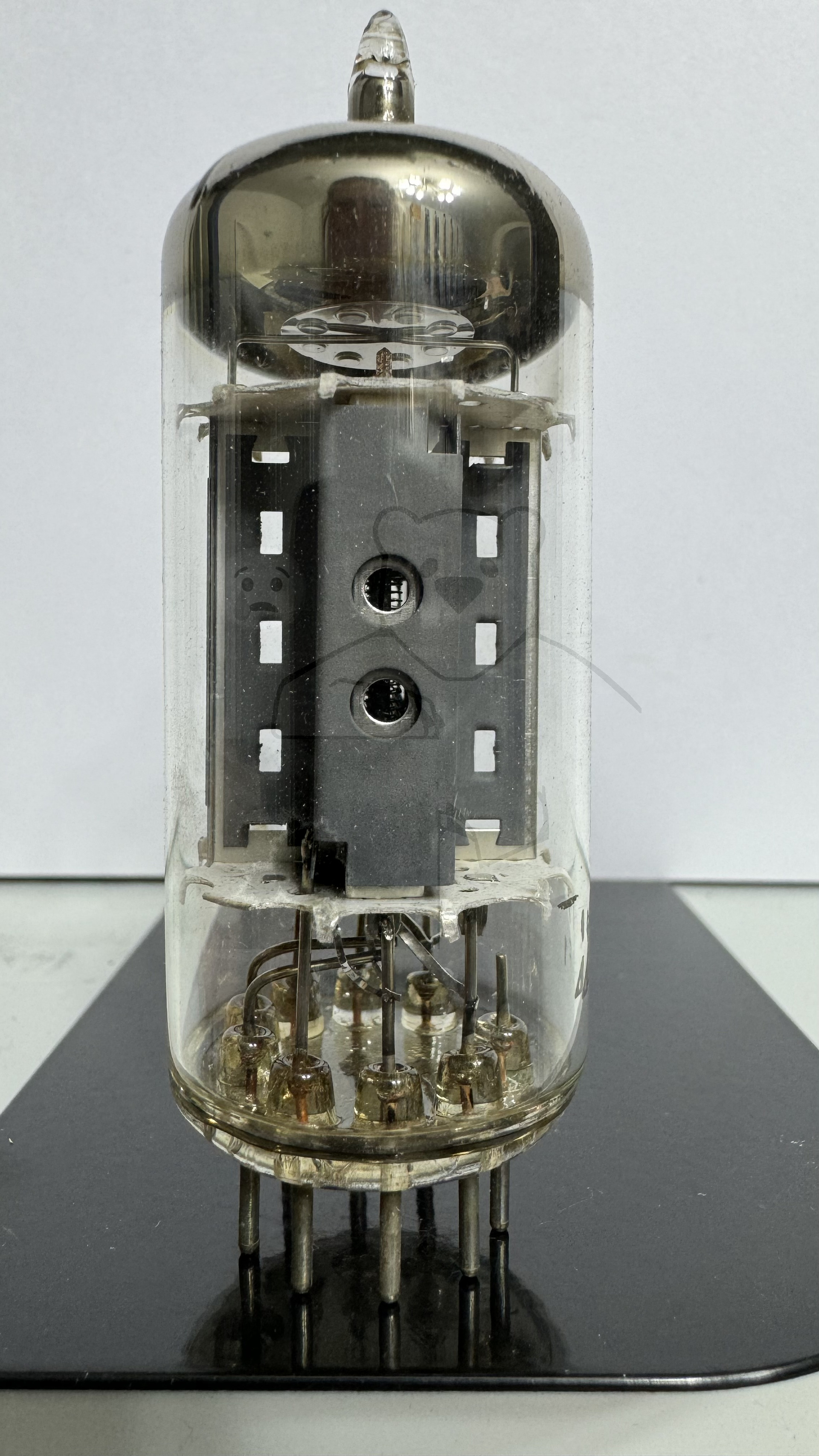

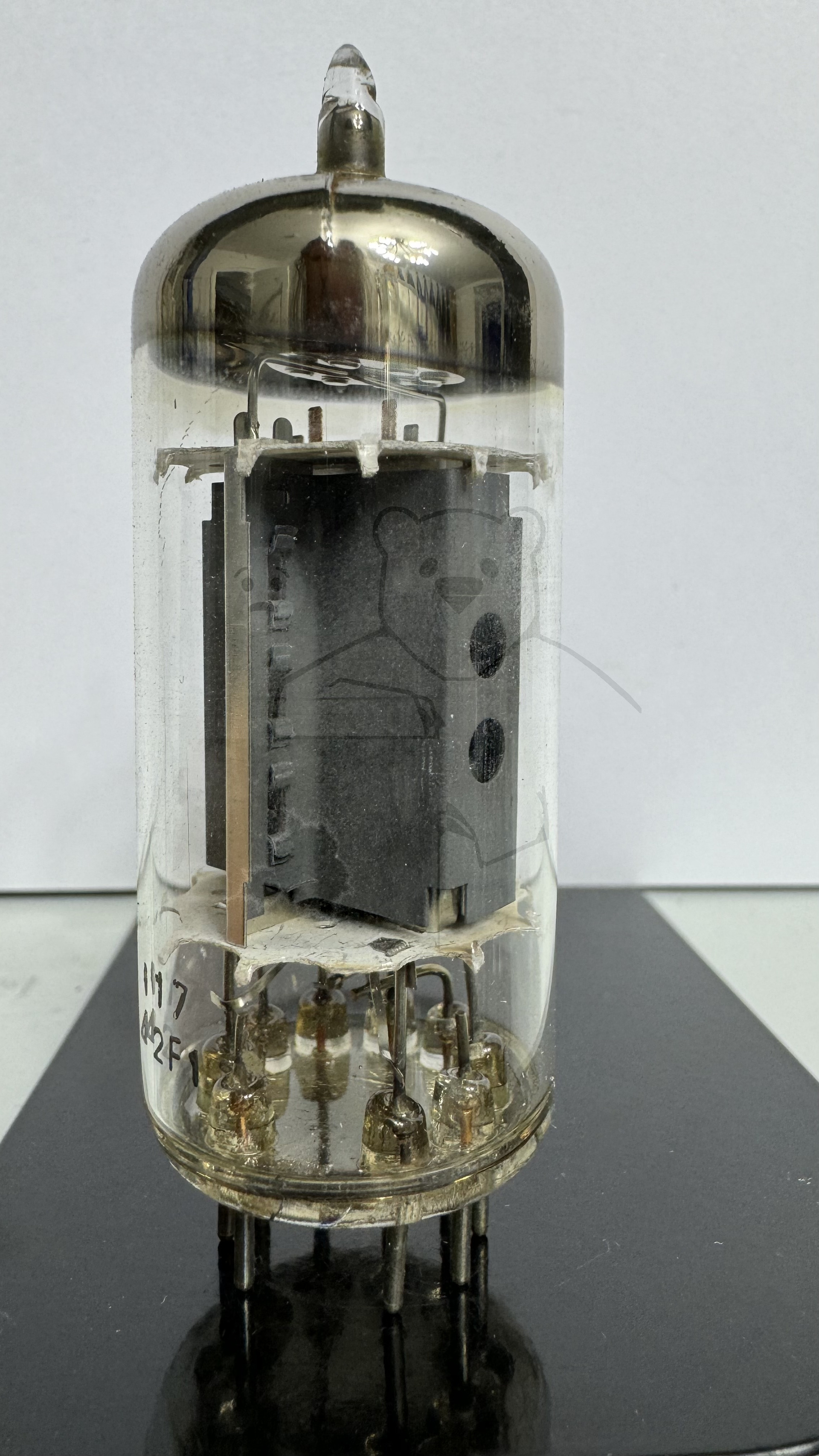

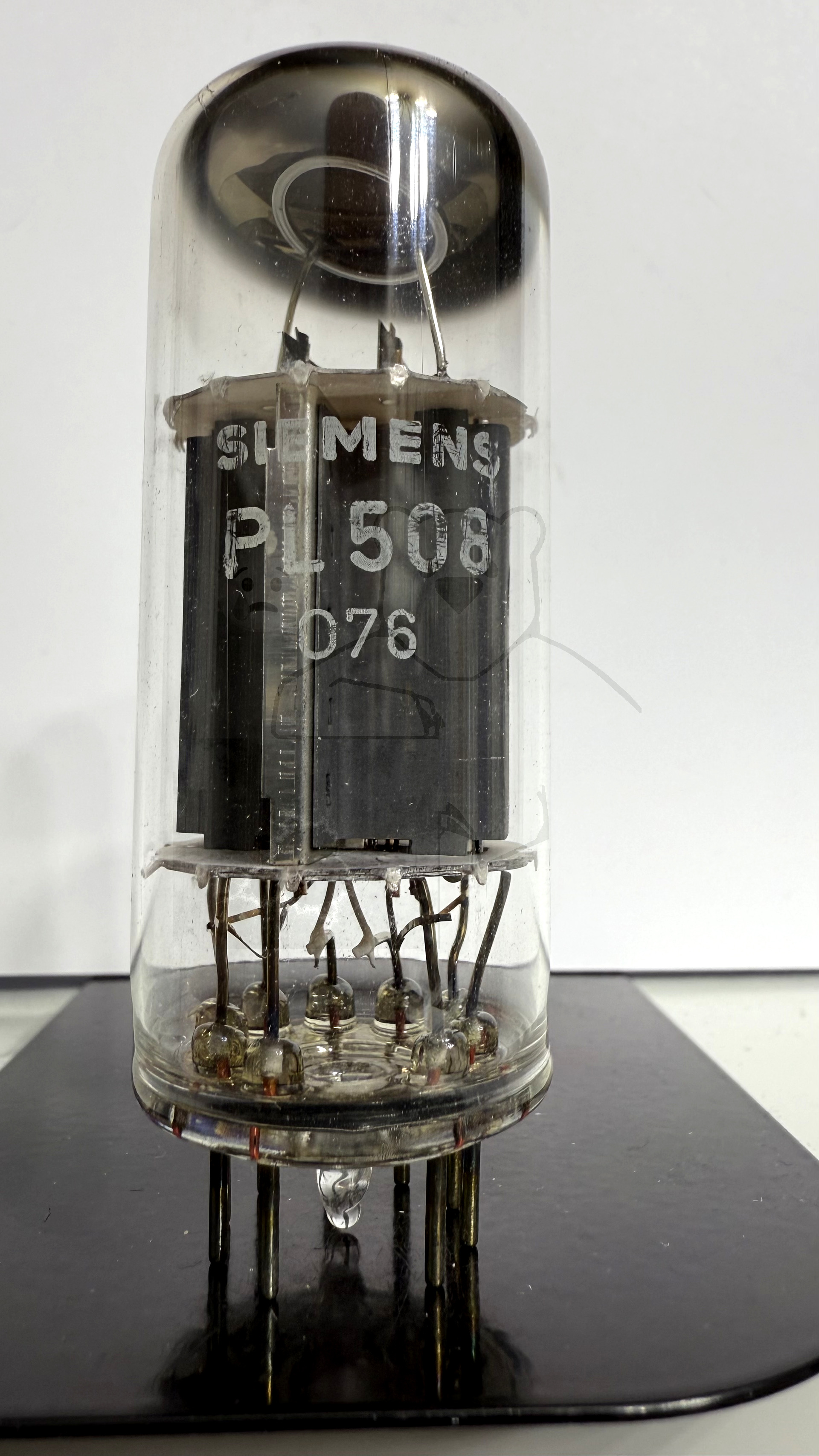

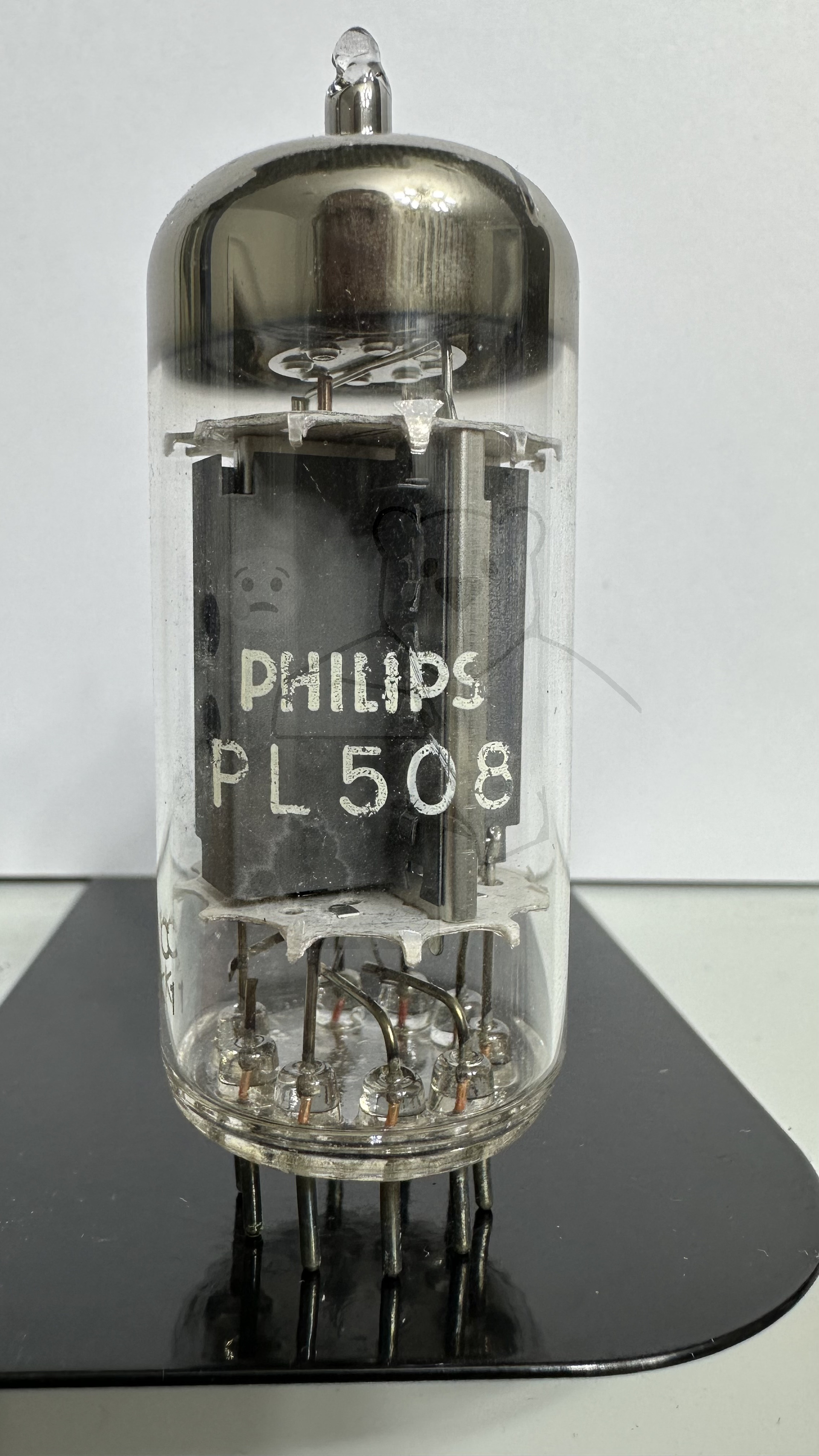

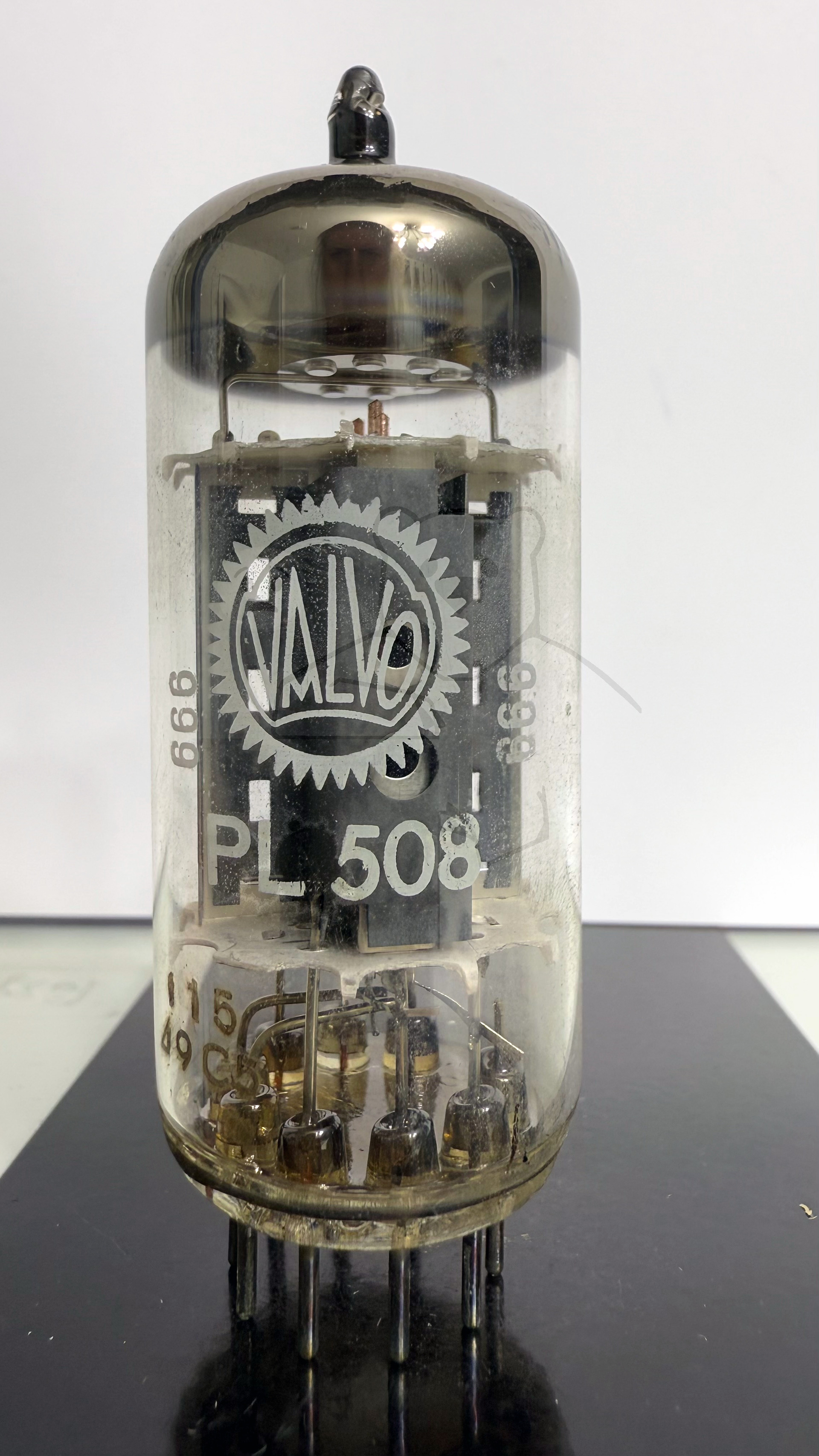

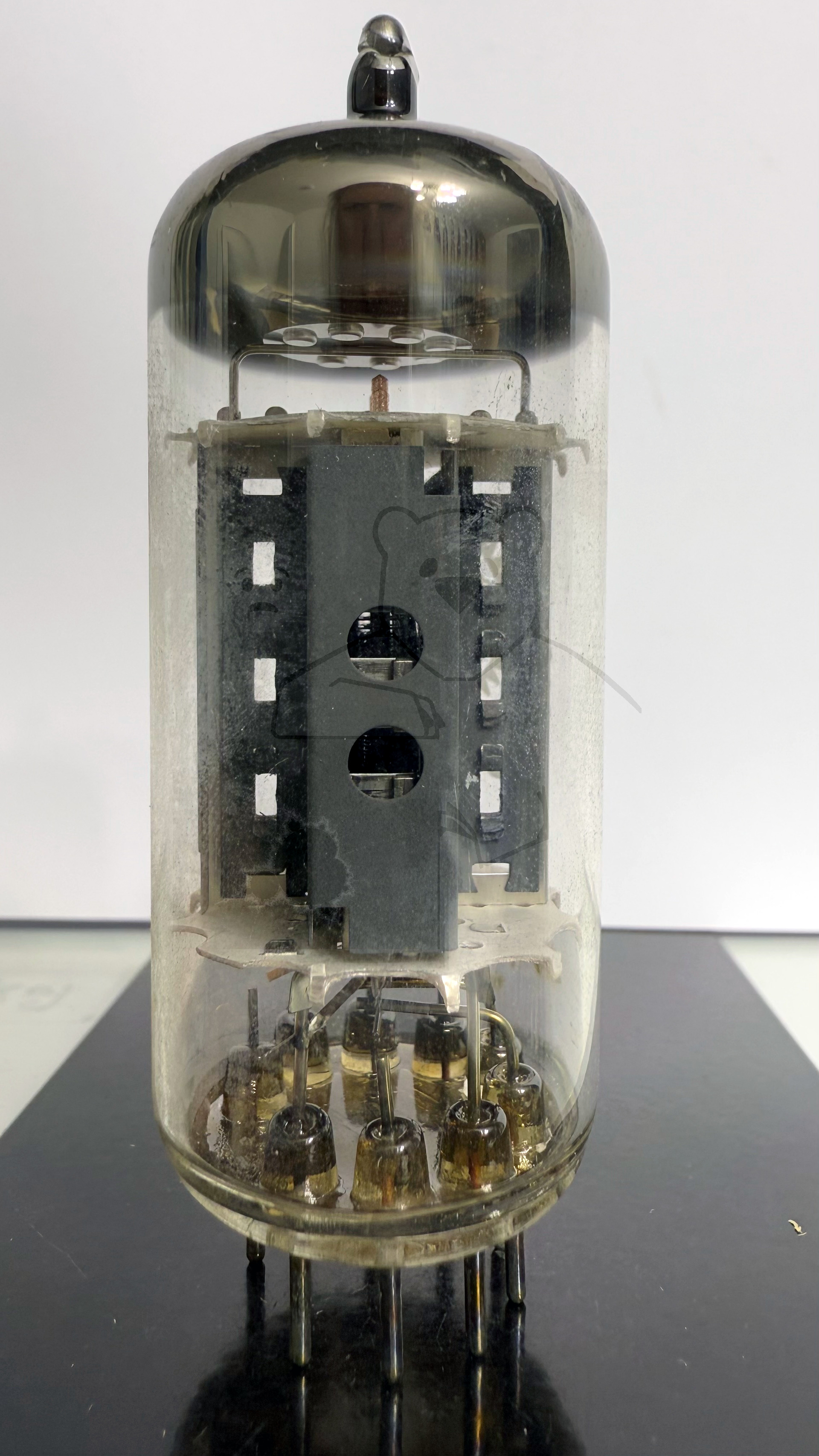

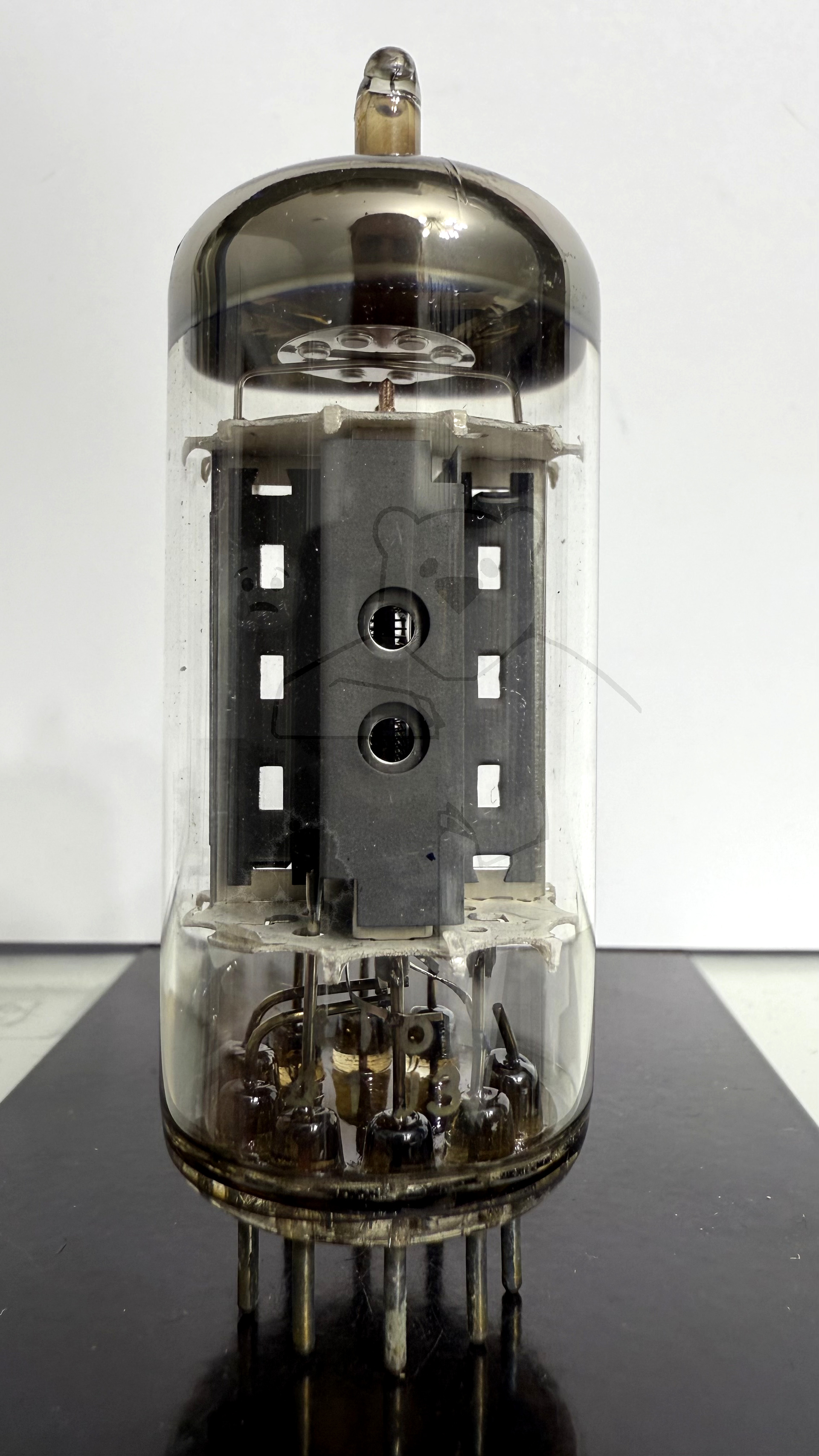

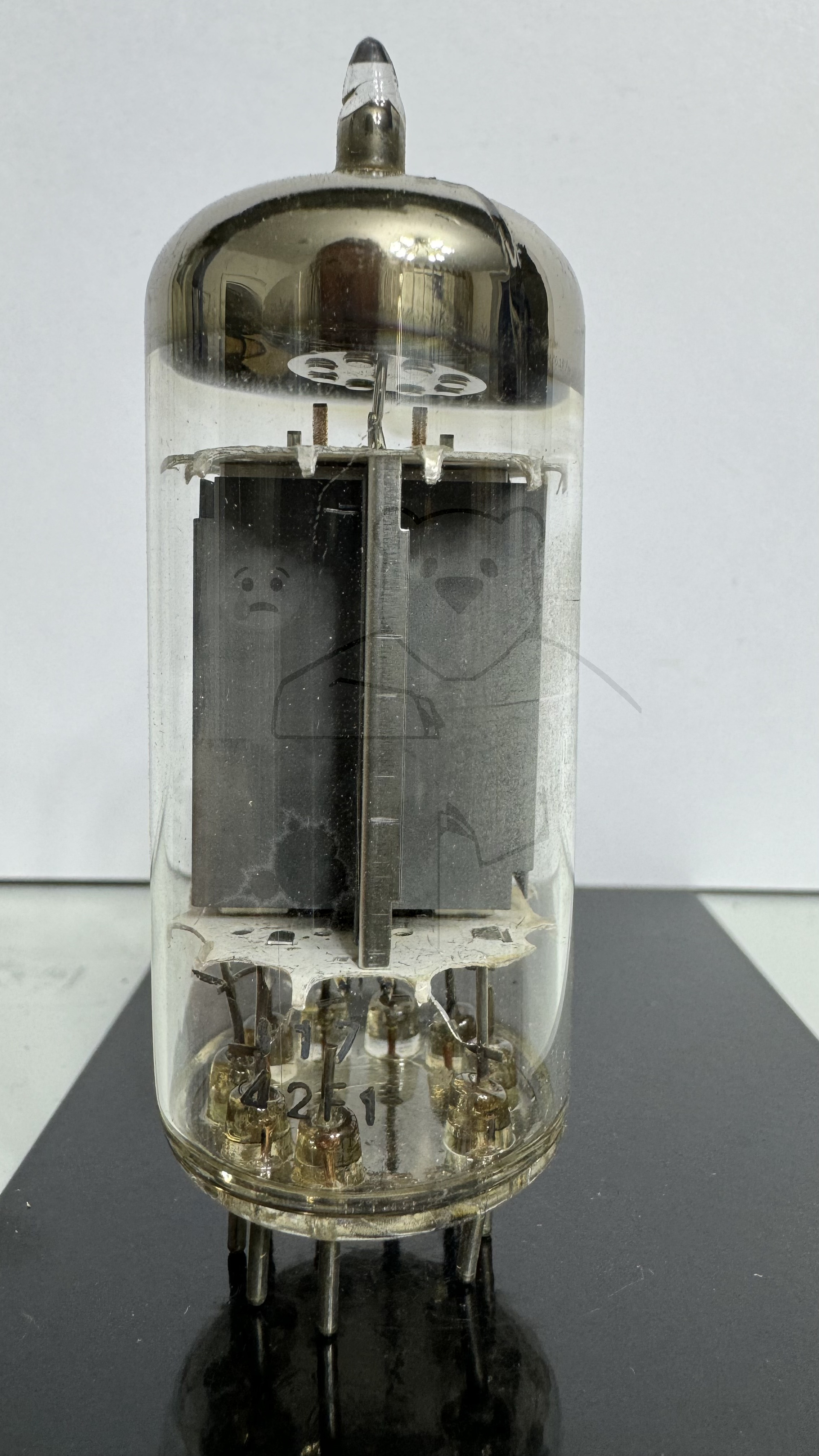

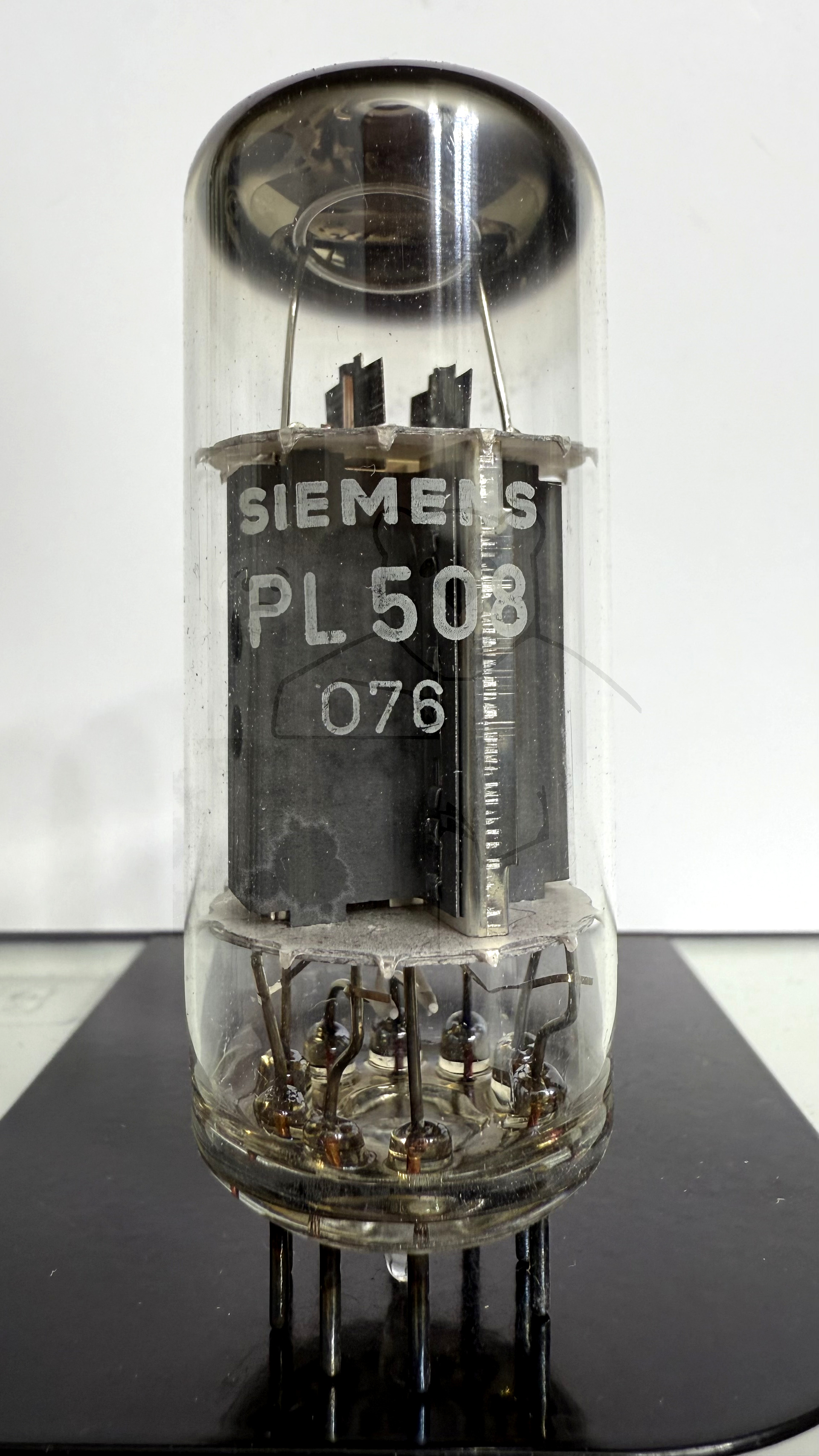

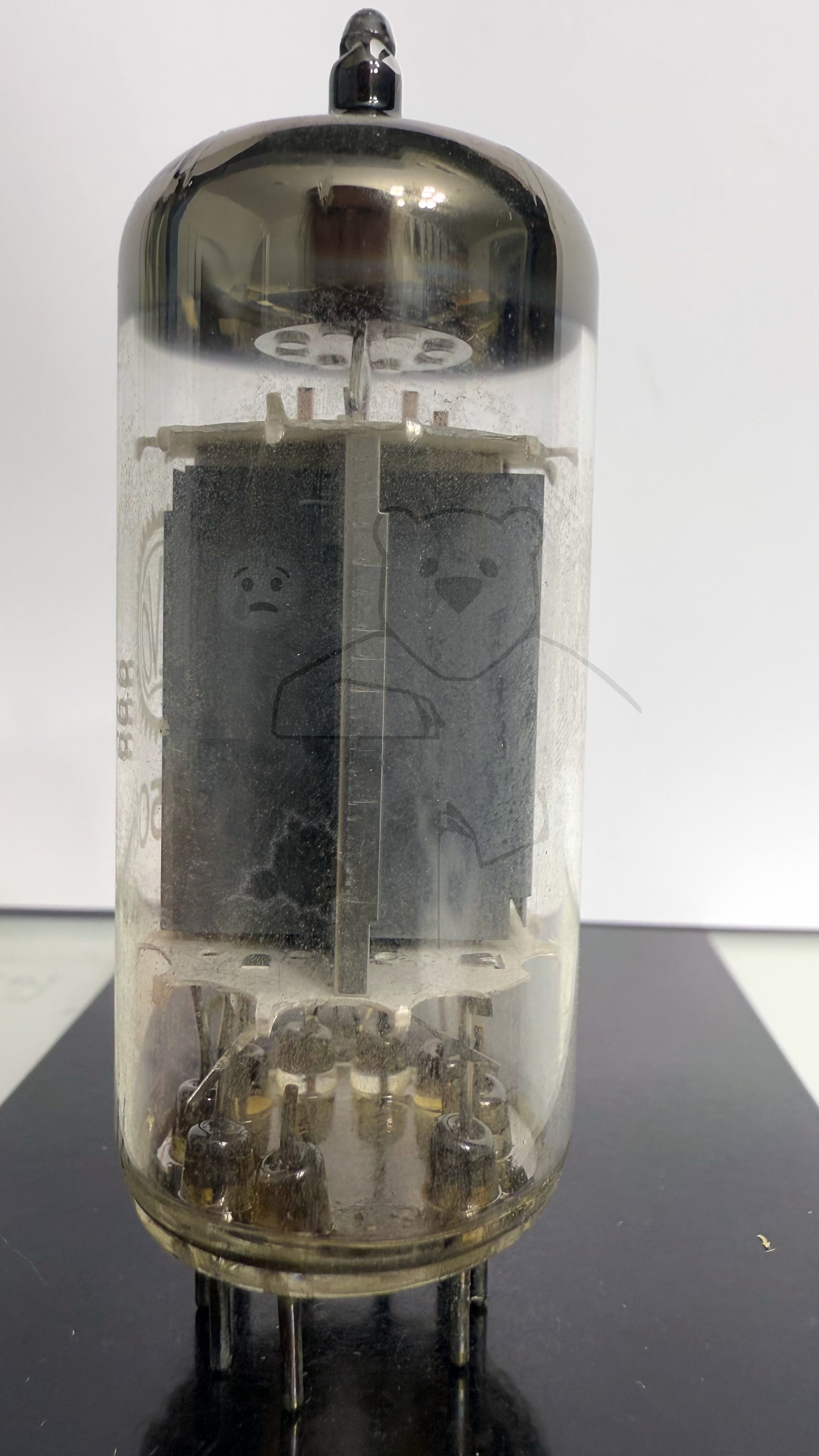

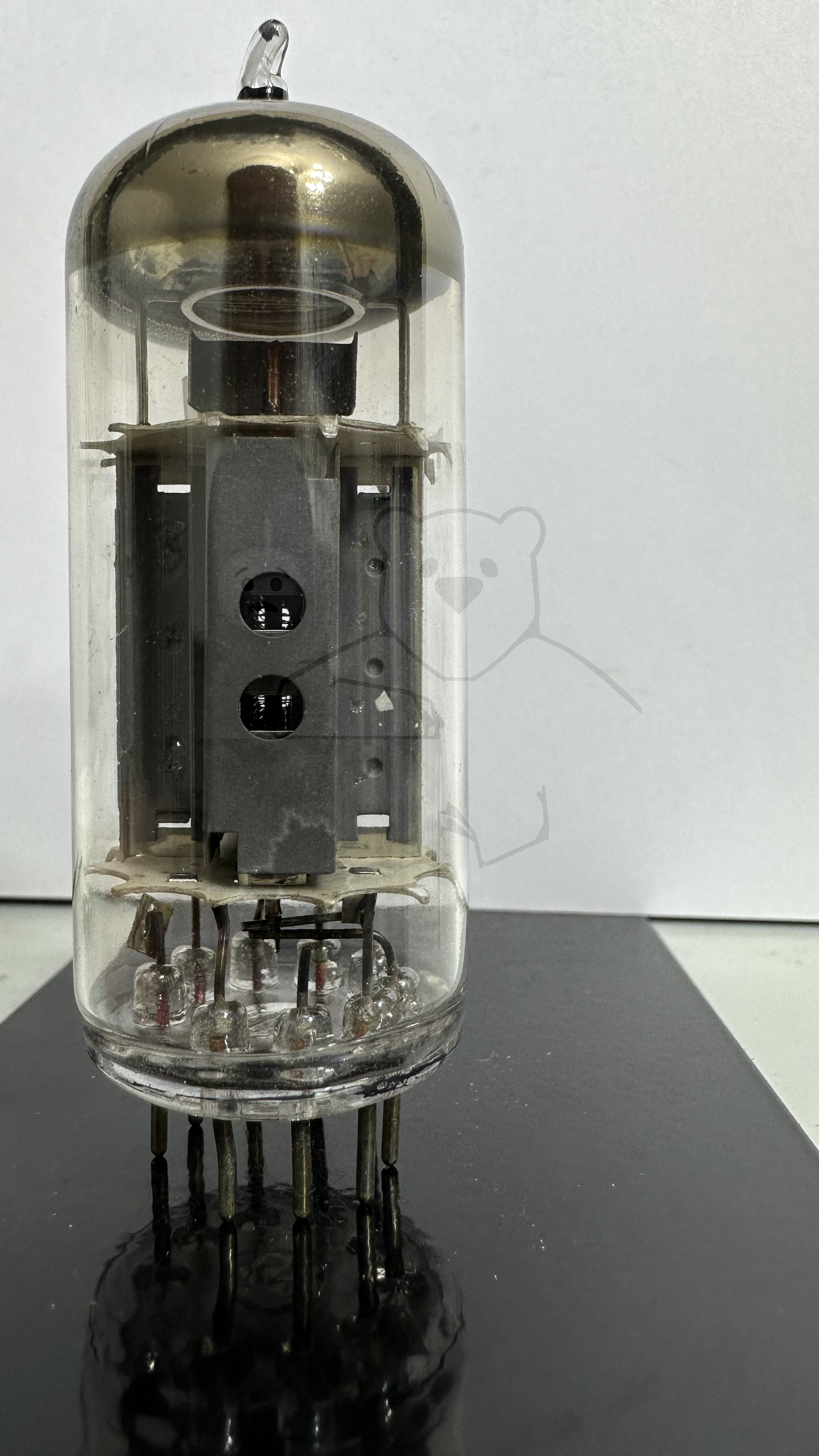

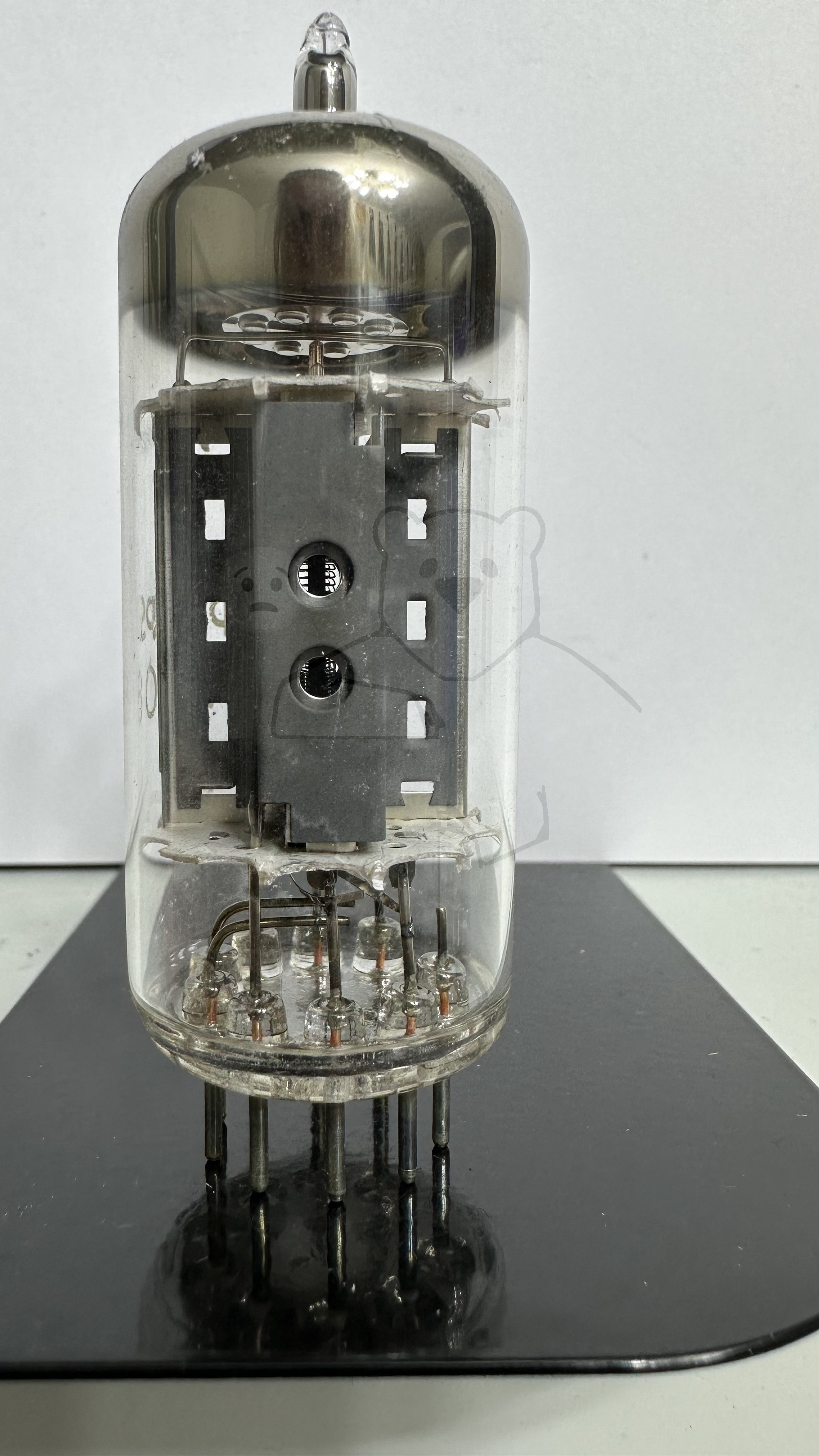

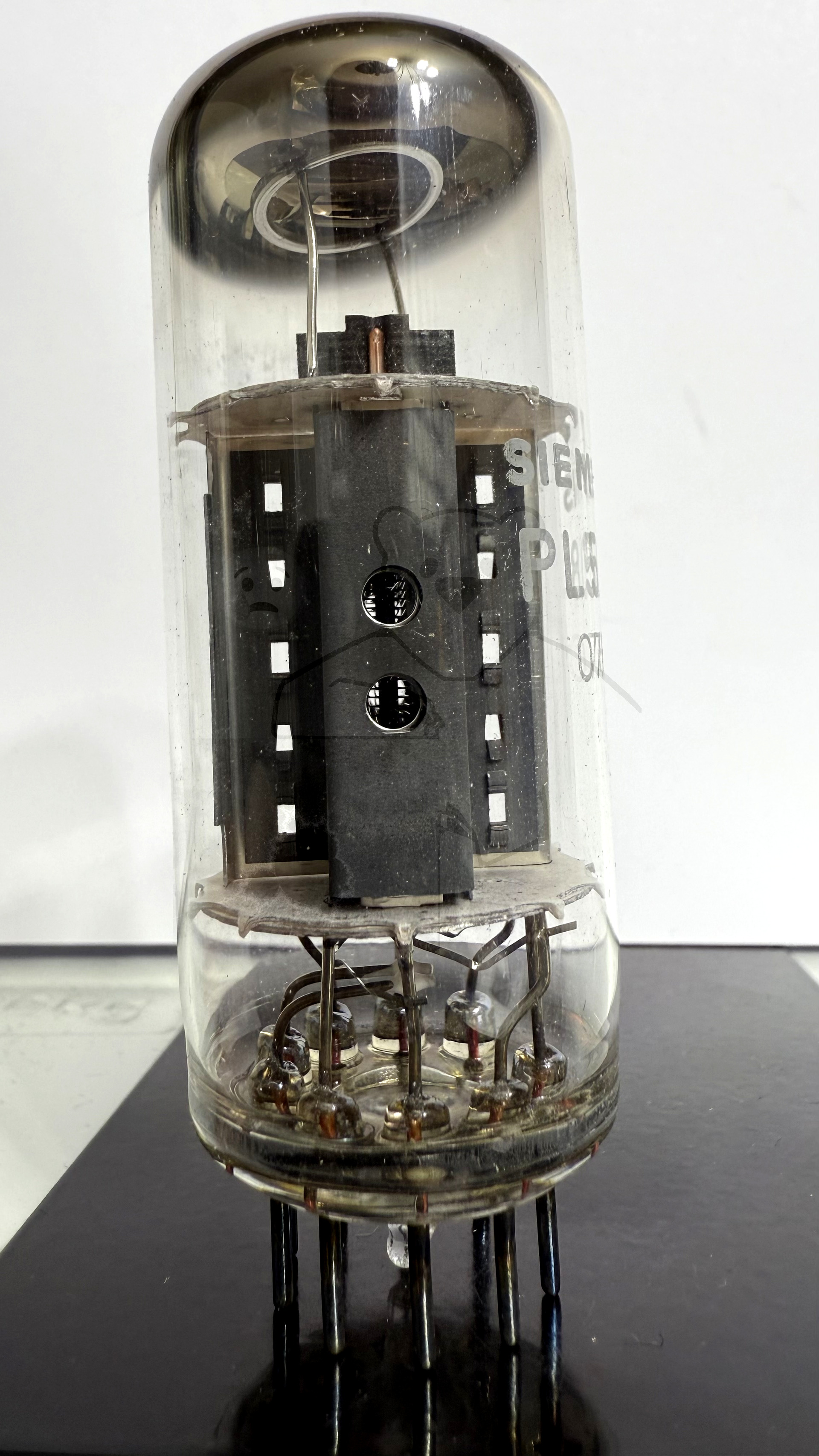

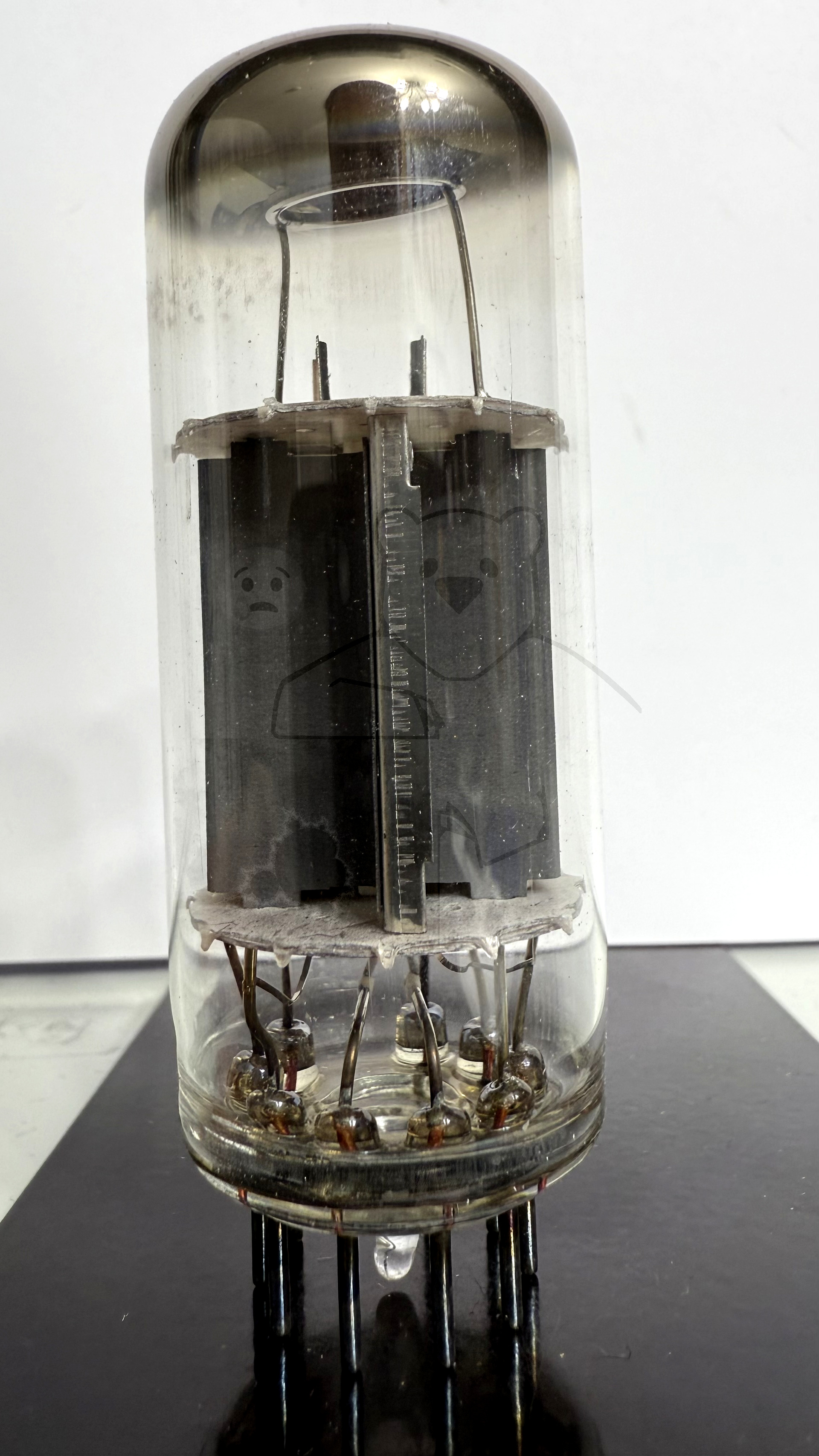

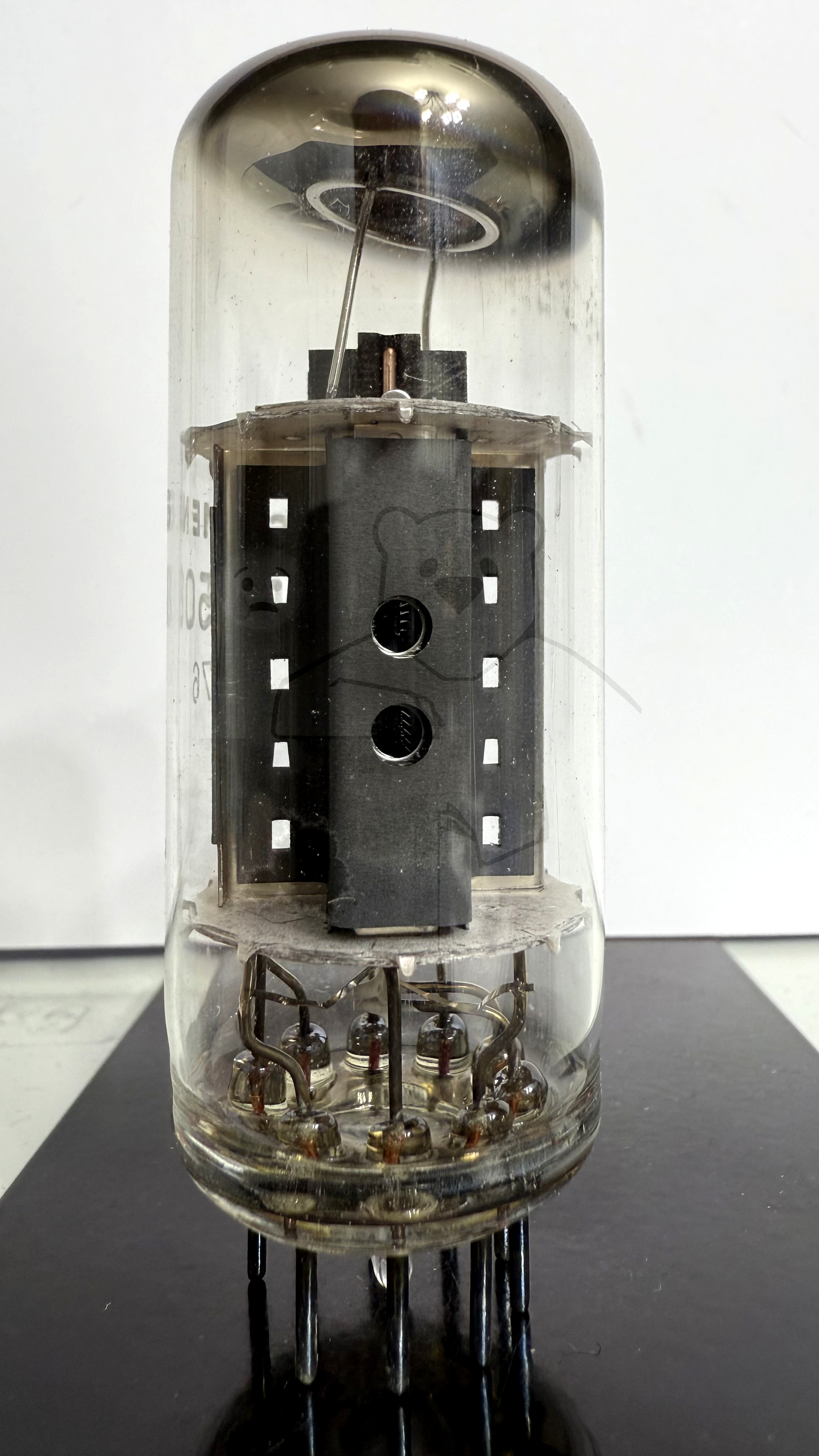

Daten und Bilder der Röhre: PL508

🔎 Beschreibung der Röhre: PL508

Name	PL508
Vergleichsname
Heizspannung (Volt)	17
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Magnoval, 9pol. → Liste aller Röhren mit: Magnoval, 9pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:10

🔎 Beschreibung der Systeme für die Röhre: PL508

	System 1
Kathode	7
Gitter 1	1, 8
Gitter 2	2
Gitter 3	7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Vertikalablenkung, Endroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der PL508

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: PL508
Datenblatt PL508 Mazda Belvu [www.tubedata.info].pdf (123 kB)
Datenblatt PL508 Philips [www.tubedata.info].pdf (147 kB)
Datenblatt PL508 Telefunken Handbuch der Rundfunk Roehren Band 3.pdf (1261 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
