đ Beschreibung der Röhre: PL508 Inventarnummer: 03115
| Name | â PL508 |
| Vergleichsname | |
| Hersteller | â Unbekannter Hersteller |
| Heizspannung (Volt) | 17 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Magnoval, 9pol. â Liste aller Röhren mit: Magnoval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | t10 B4F1 |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S44b |
đ Beschreibung der Systeme fĂŒr die Röhre: PL508
| System 1 | |
| Kathode | 7 |
| Gitter 1 | 1, 8 |
| Gitter 2 | 2 |
| Gitter 3 | 7 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 6 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | â Vertikalablenkung, Endroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

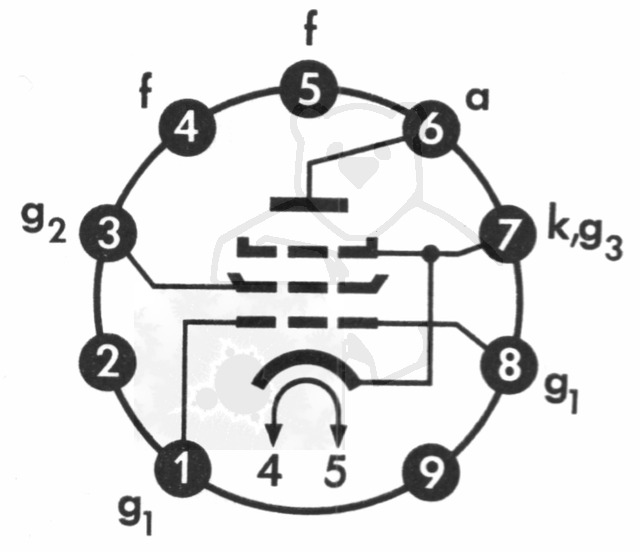

đ Sockelschaltung der PL508
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: PL508
Datenblatt PL508 Mazda Belvu [www.tubedata.info].pdf (123 kB)
Datenblatt PL508 Philips [www.tubedata.info].pdf (147 kB)
Datenblatt PL508 Telefunken Handbuch der Rundfunk Röhren Band 3.pdf (1261 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: PL508

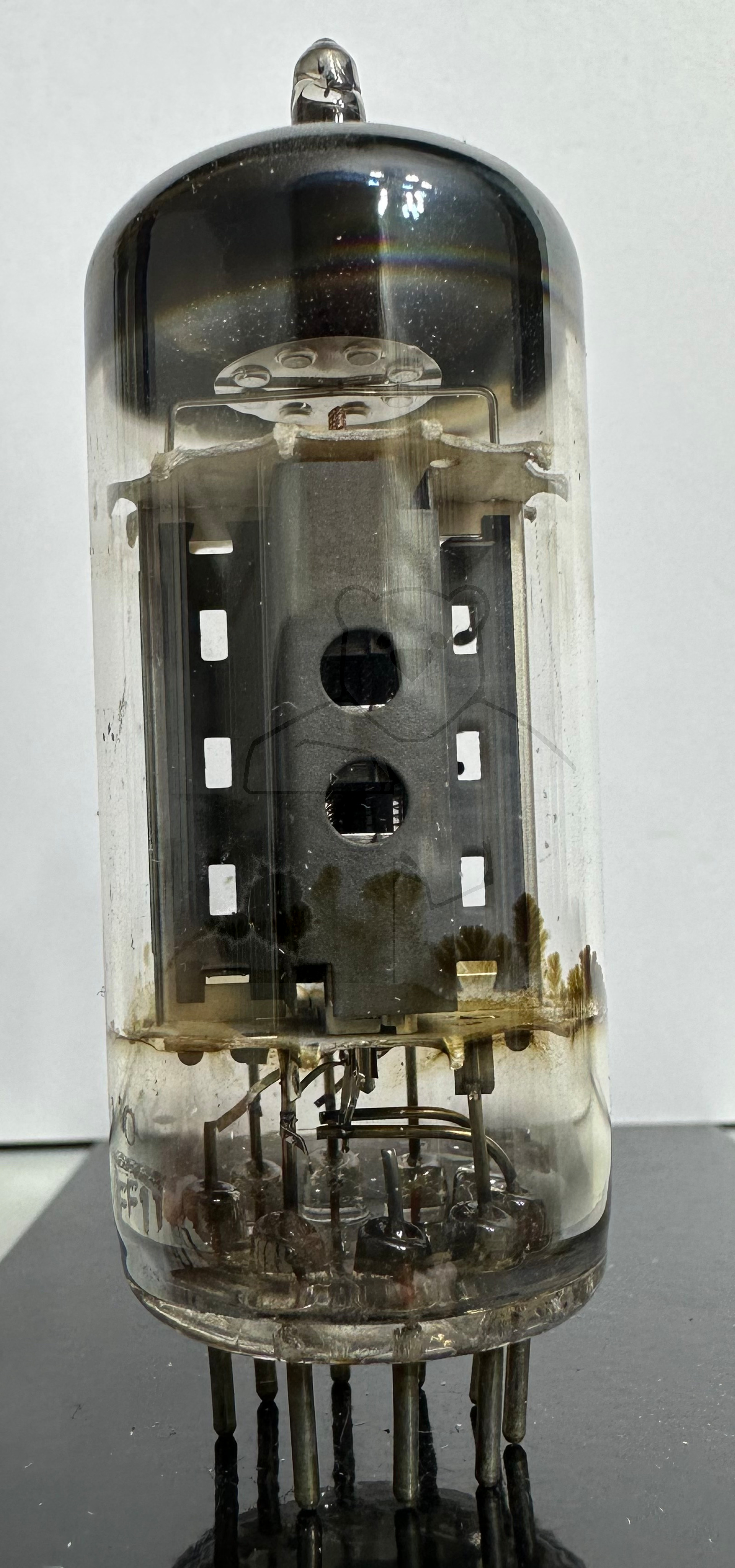

Röhre PL508 #3115 Bild 1
