đ Beschreibung der Röhre: DM71 Inventarnummer: 03034
| Name | â DM71 |
| Vergleichsname | 1M1 1N3 Y25 |
| Hersteller | â Siemens |
| Heizspannung (Volt) | 1,4 |
| Heizstrom (AmpĂšre) | 0,025 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Subminiatur (10mm Rund), 8pol. â Liste aller Röhren mit: Subminiatur (10mm Rund), 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S98a |
đ Beschreibung der Systeme fĂŒr die Röhre: DM71
| System 1 | |
| Kathode | 4 |
| Gitter 1 | 1 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | |
| Funktion | â Magisches Band |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der DM71
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: DM71
Anwendung DM70 DM71 Mullard.pdf (519 kB)
Datenblatt DM70 1M3 Amperex.pdf (352 kB)
Datenblatt DM70 DM71 Telefunken.pdf (48 kB)
Datenblatt DM70 DM71 Valvo.pdf (245 kB)
Datenblatt DM70 Philips Version 1.pdf (556 kB)
Datenblatt DM70 Philips Version 2 [www.tubedata.info].pdf (95 kB)
Datenblatt DM70 und DM71 Telefunken Handbuch der Rundfunk Roehren Band 1.pdf (987 kB)
Datenblatt DM71 1M1 Mazda.pdf (76 kB)
Datenblatt DM71 Philips [www.tubedata.info].pdf (18 kB)
Pruefkarte DM70 DM71 - Neuberger RPM370 Roehrenmessgeraet.pdf (224 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: DM71
Röhre DM71 #3034 Bild 1

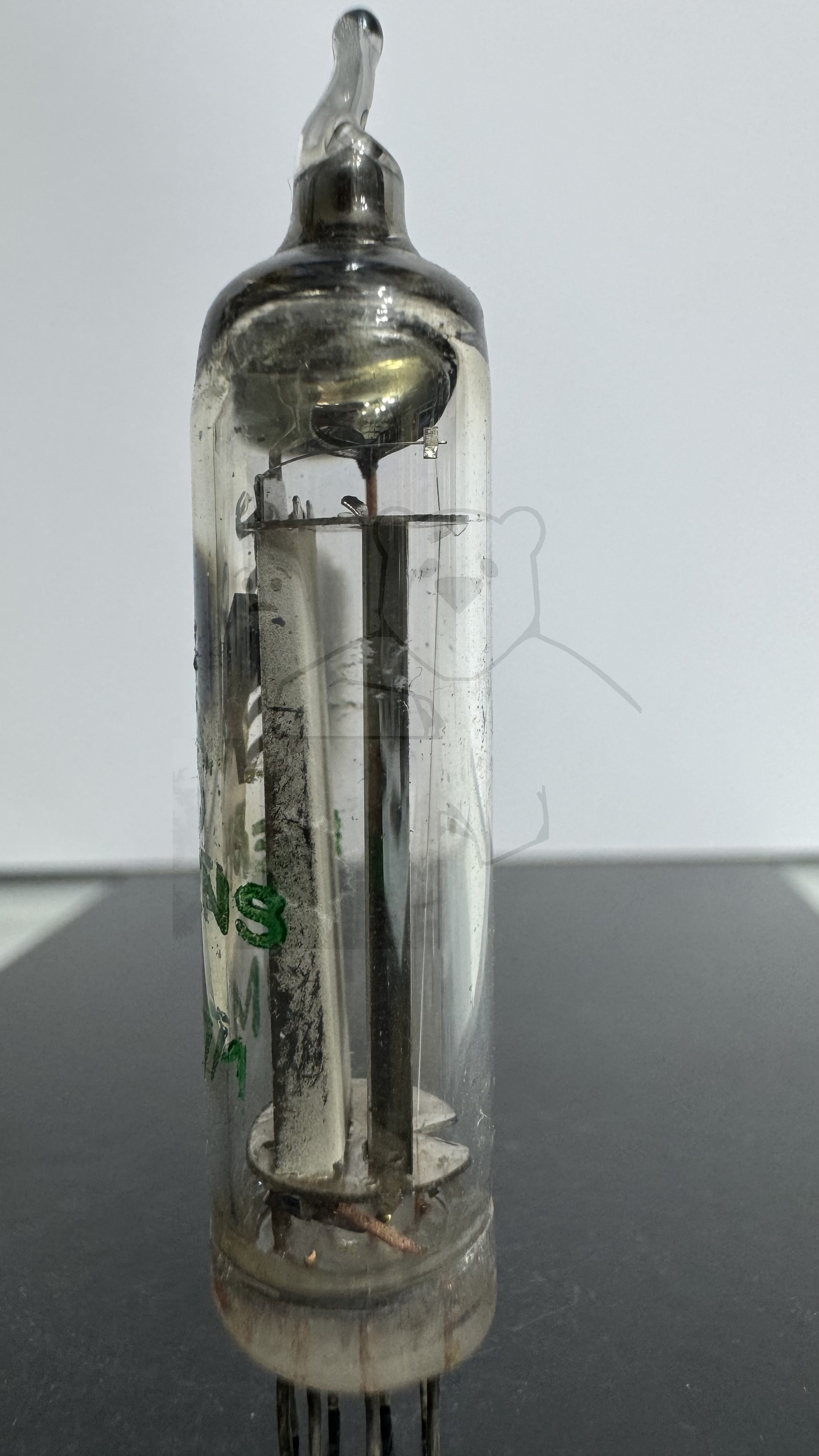

Röhre DM71 #3034 Bild 2
