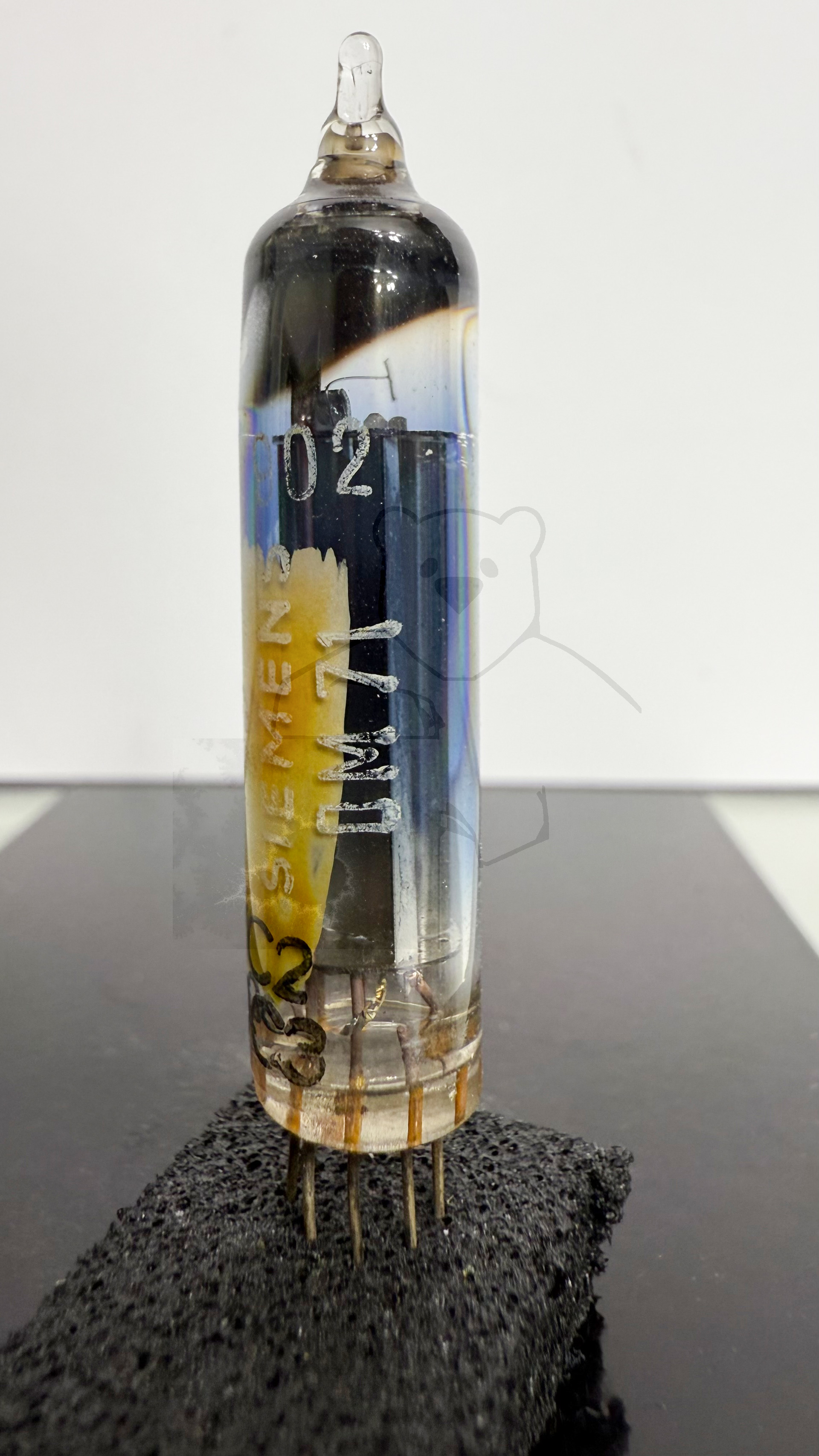

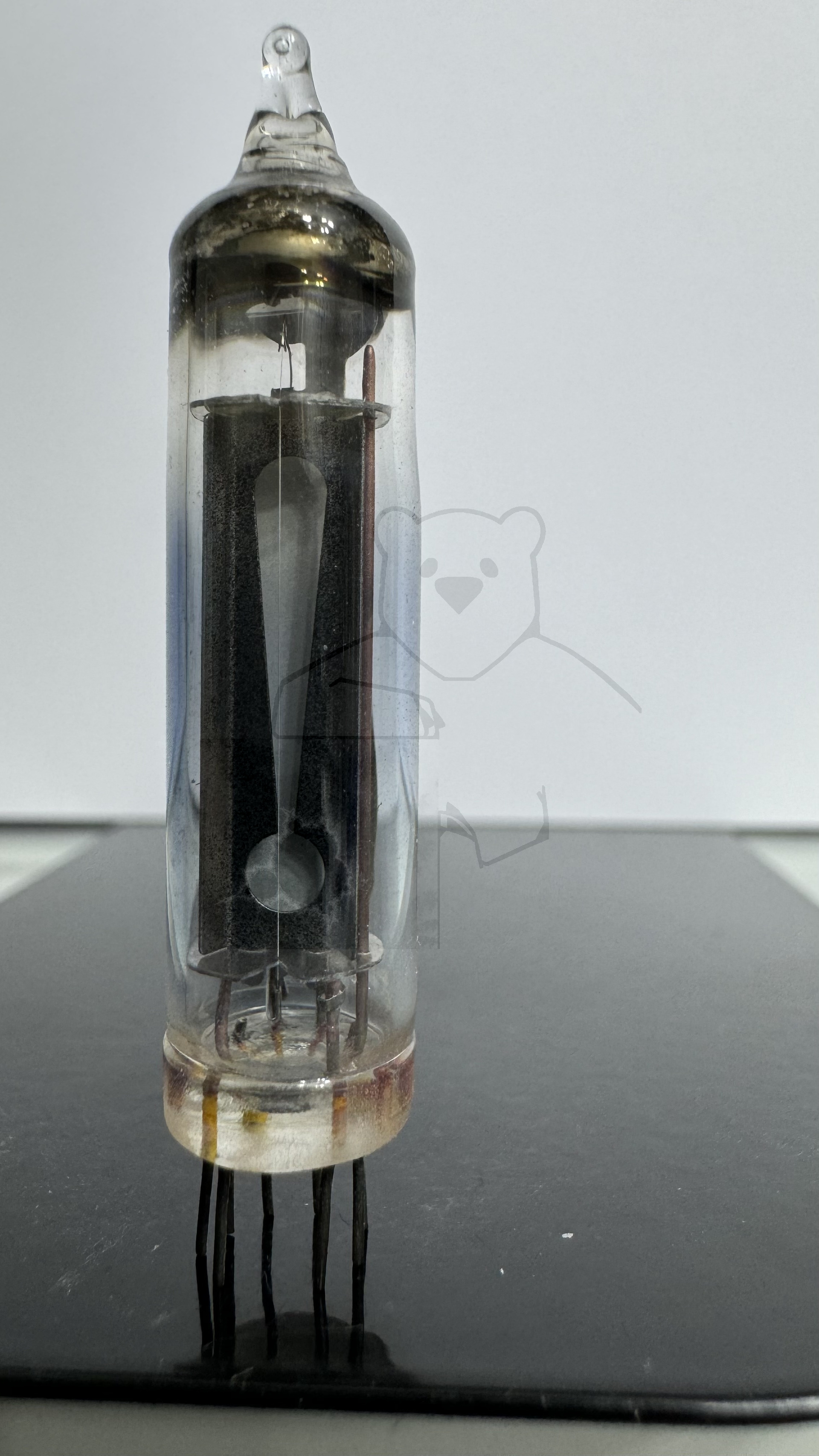

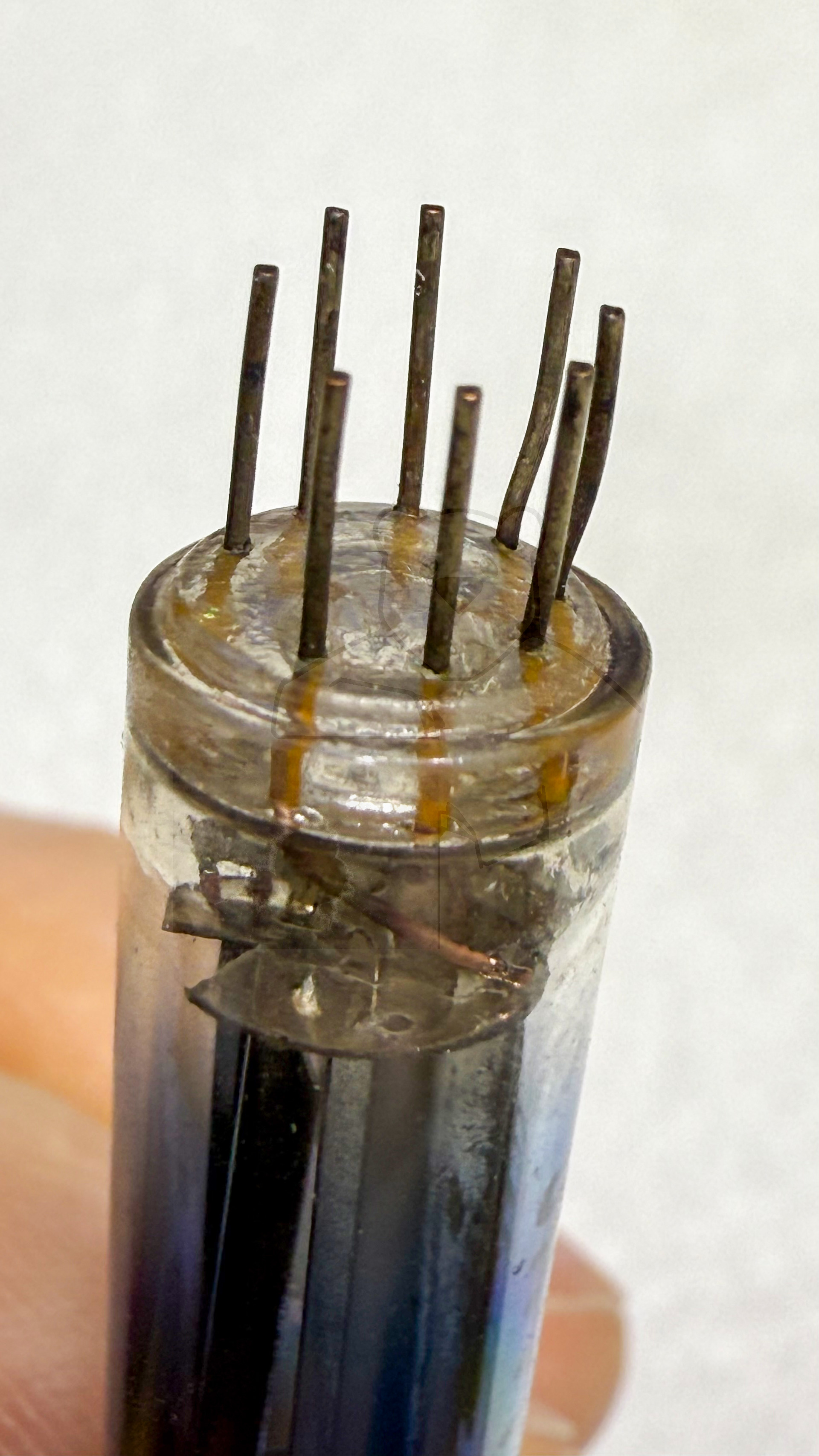

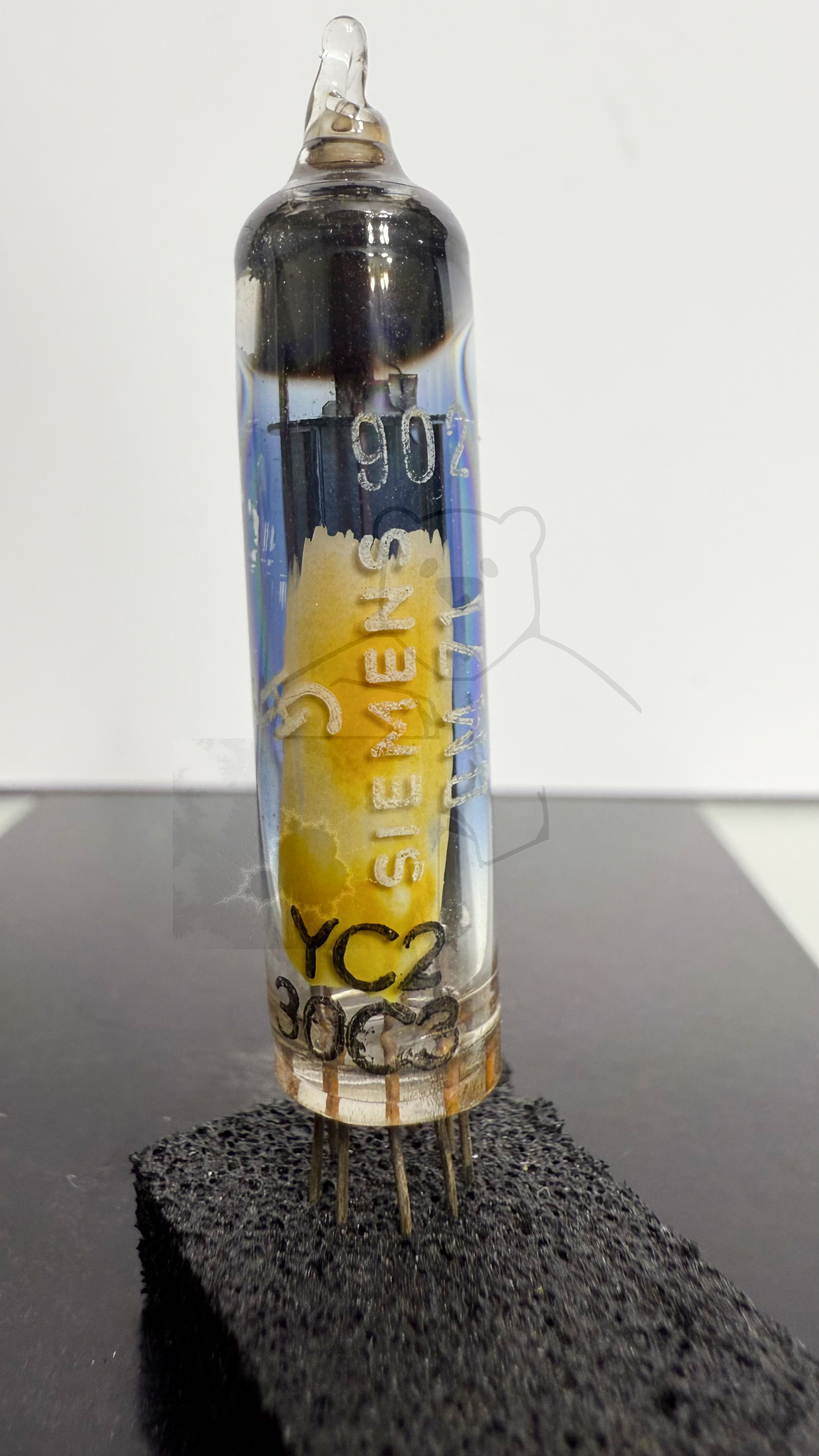

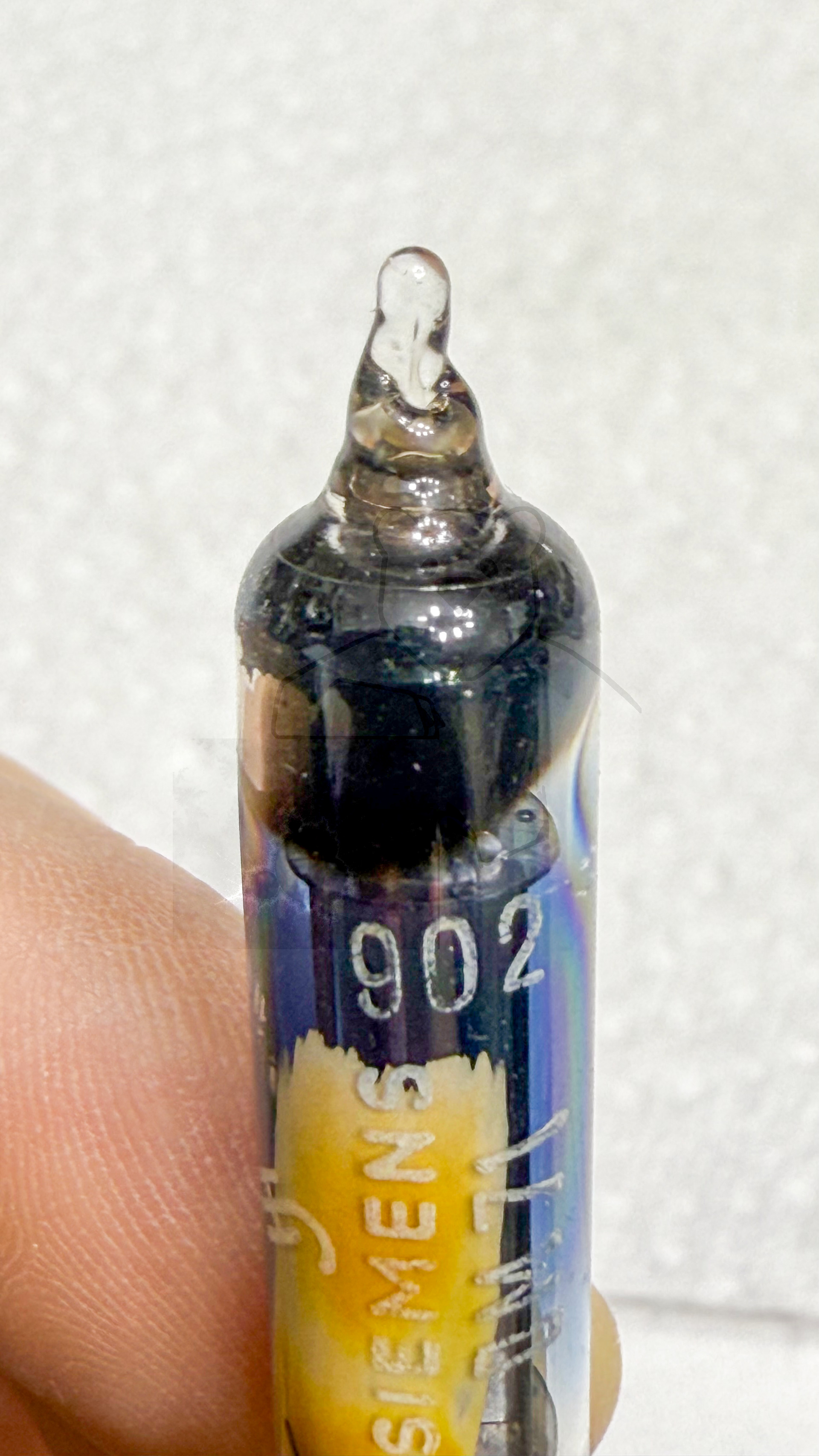

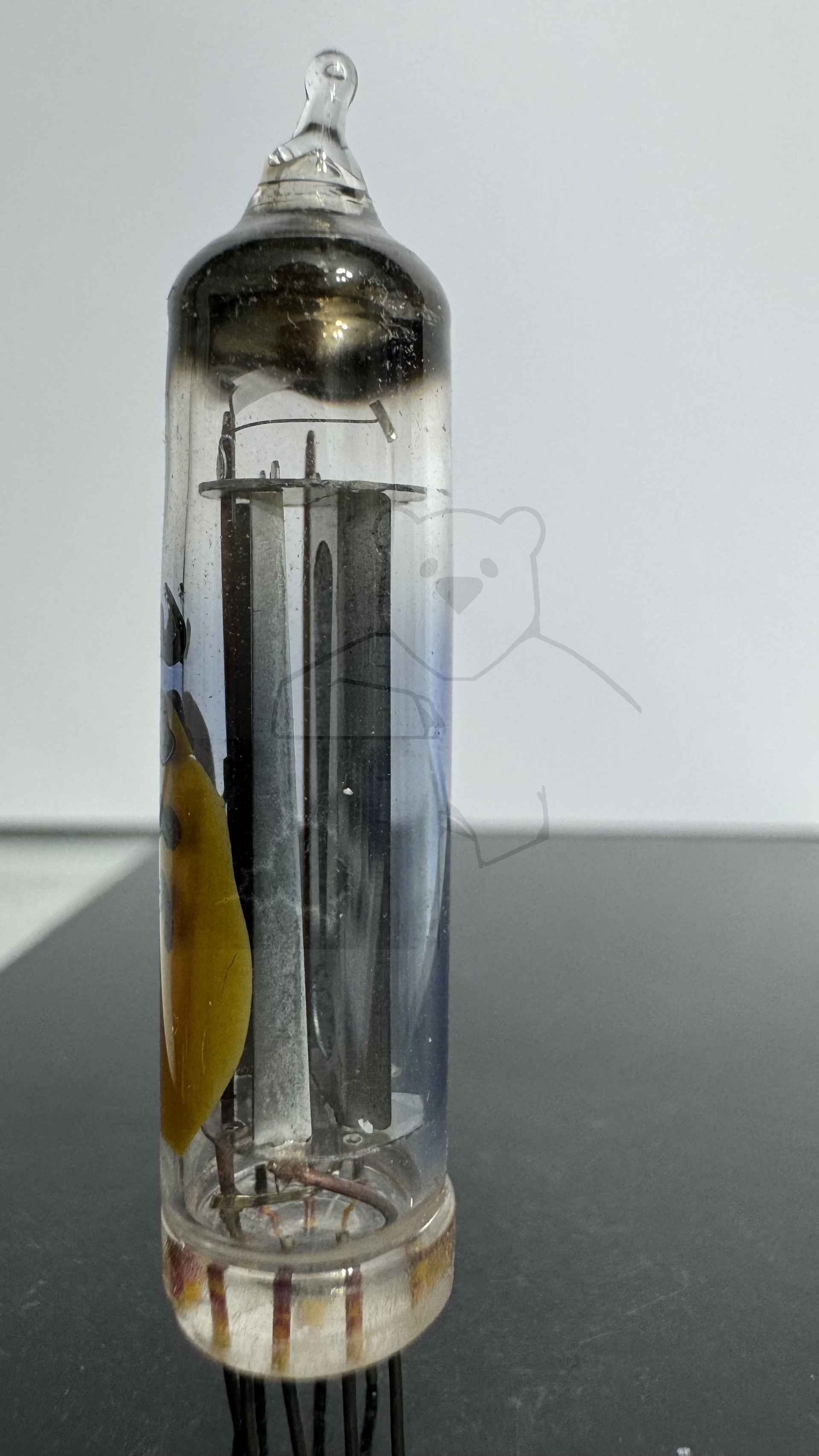

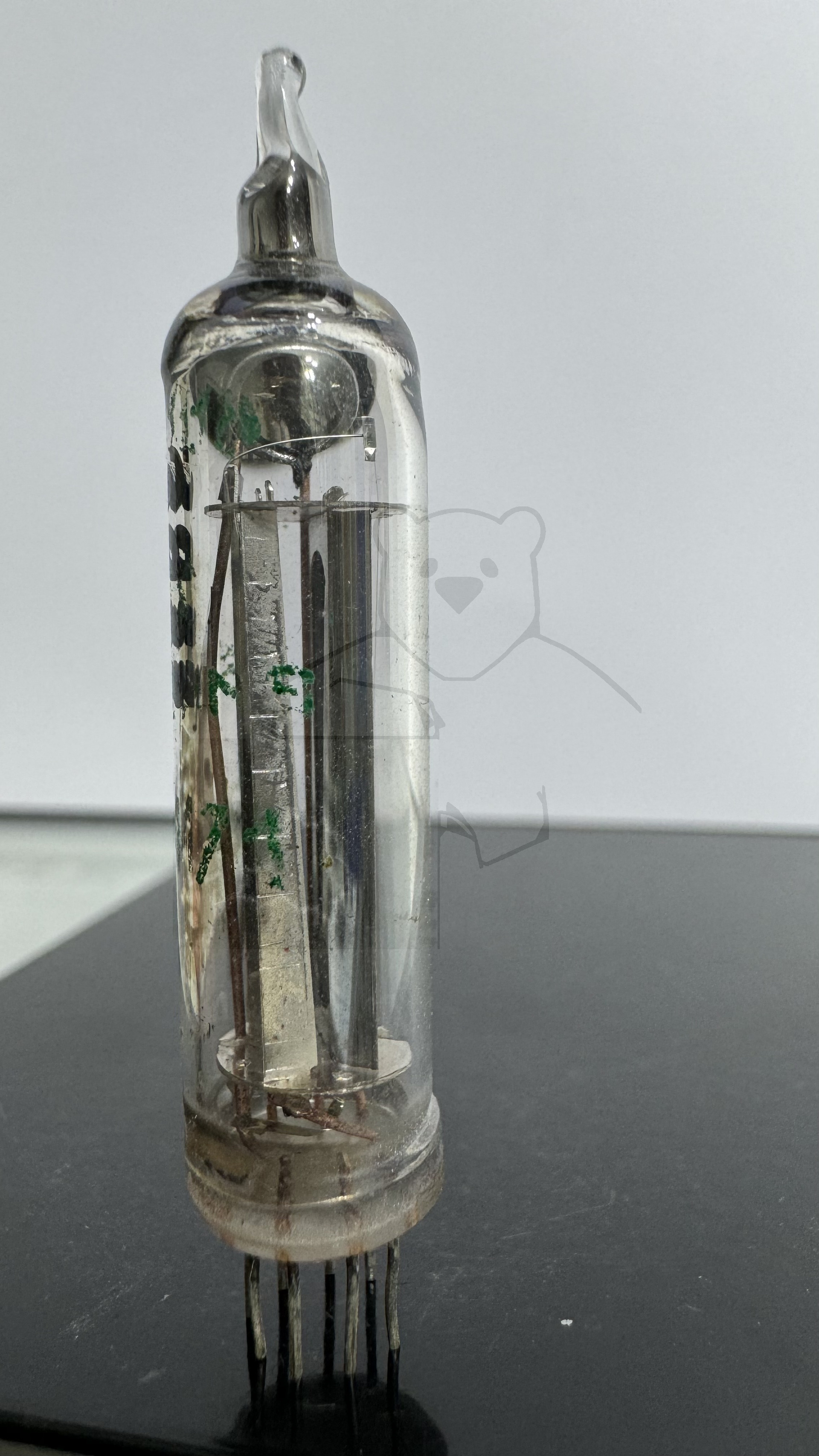

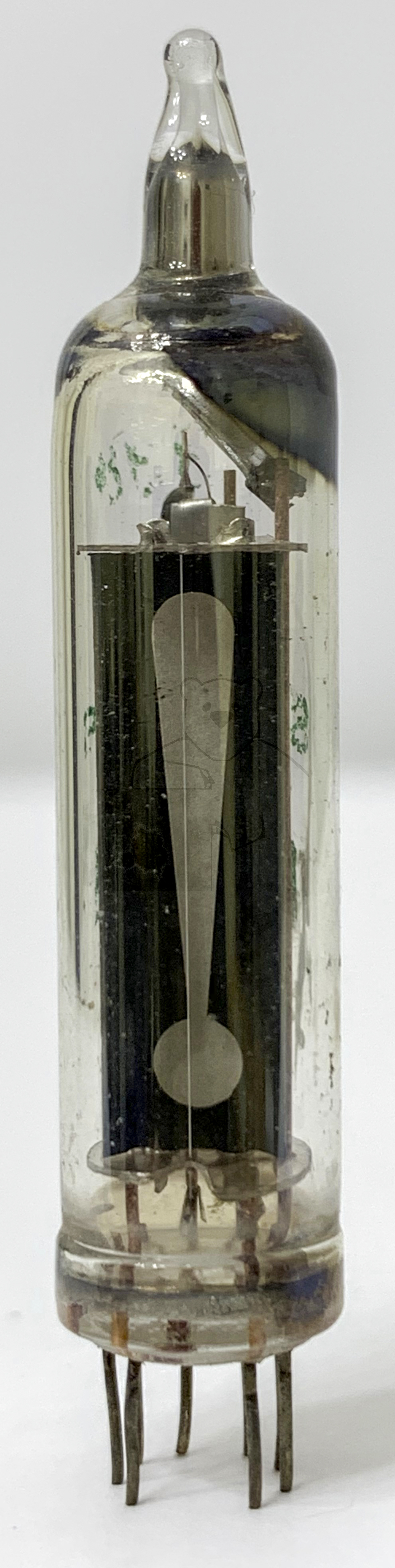

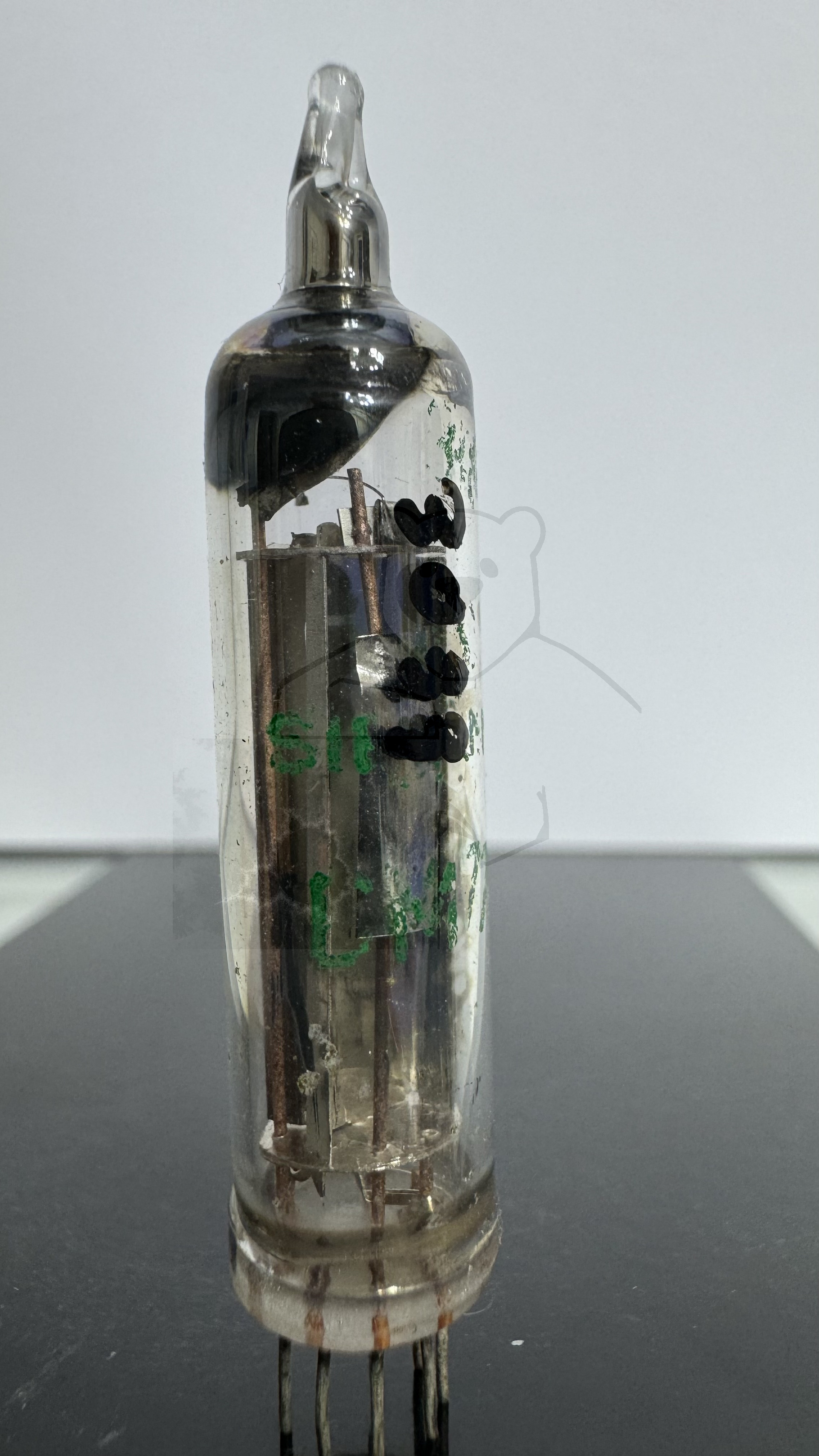

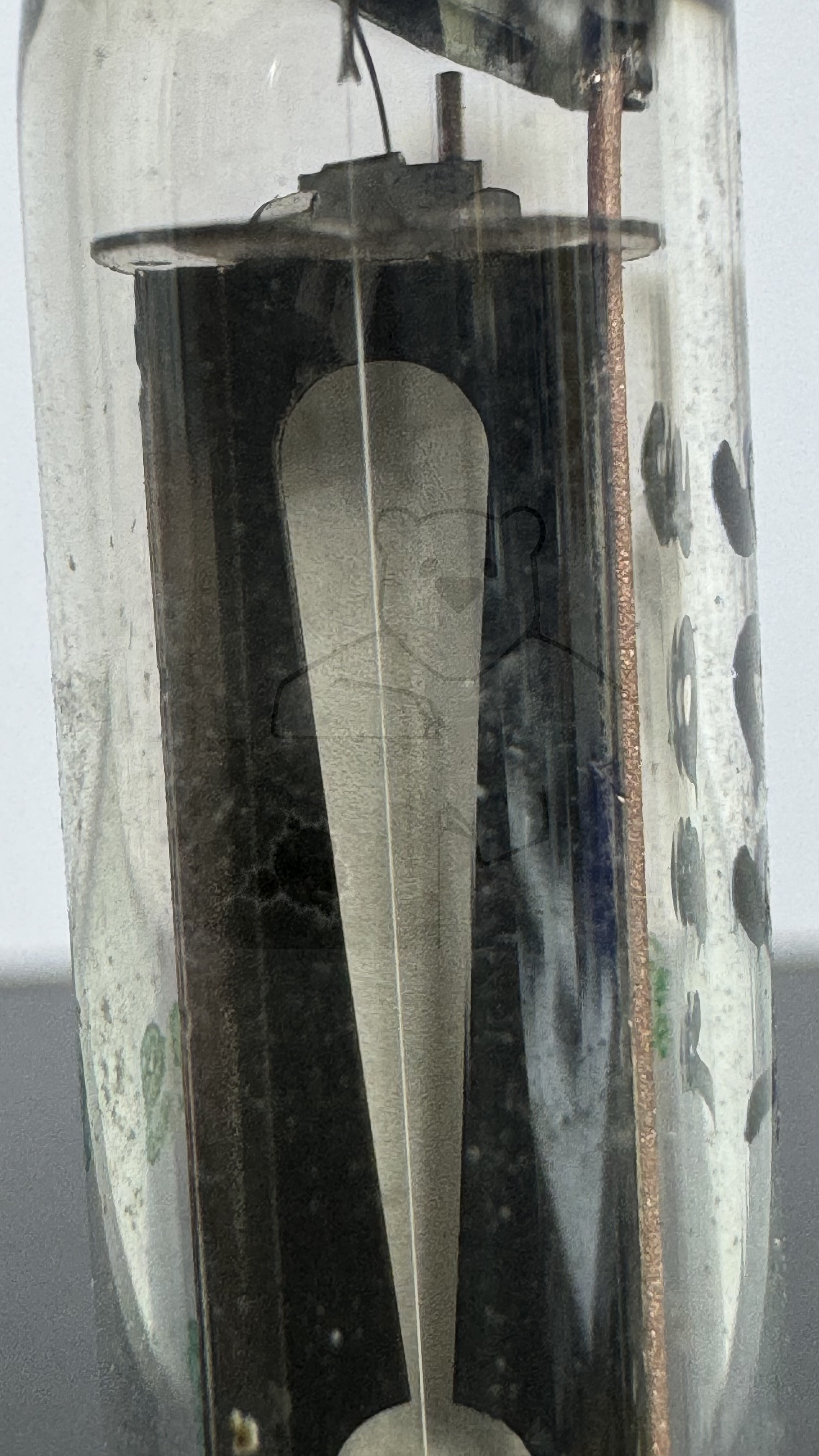

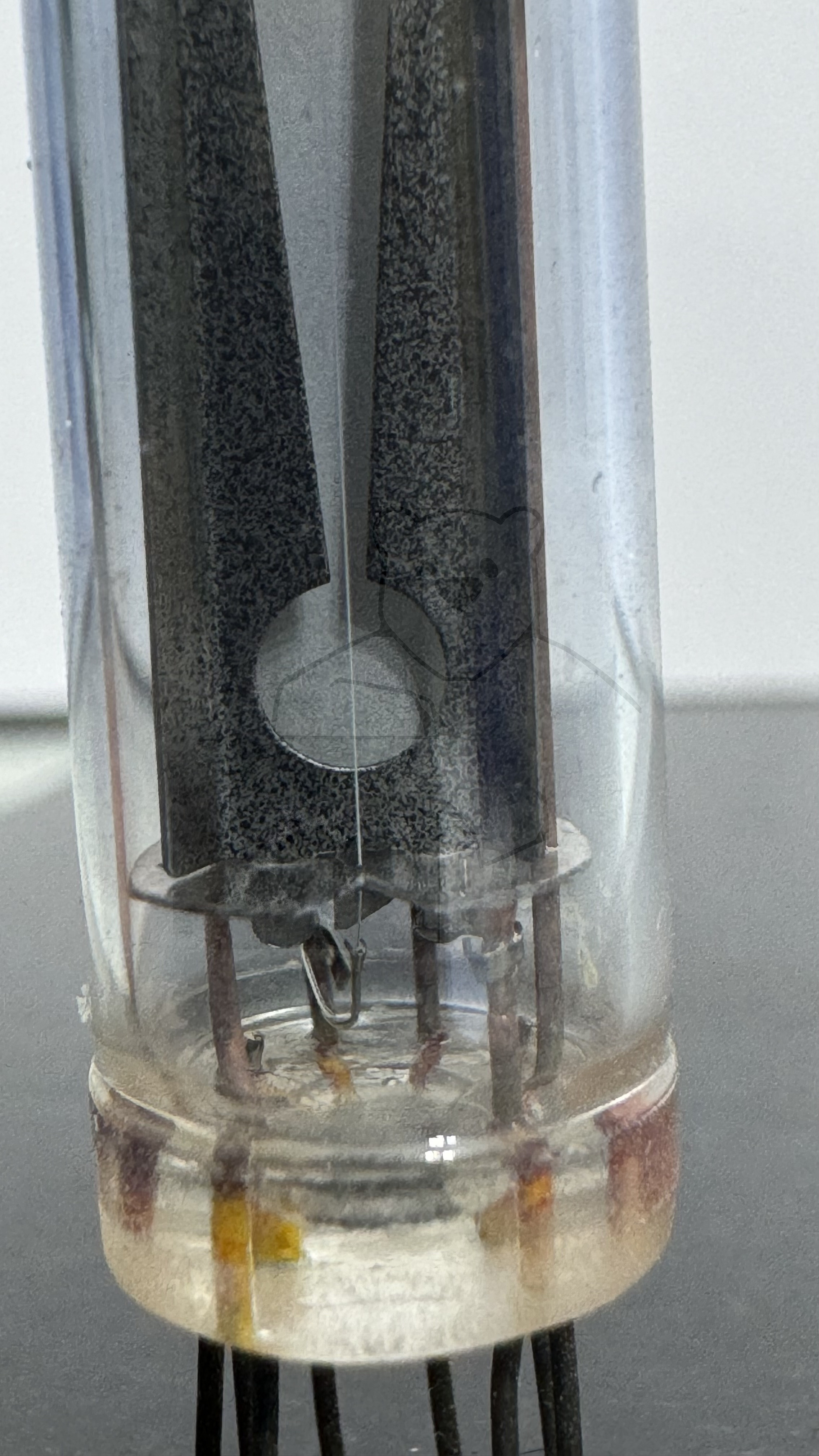

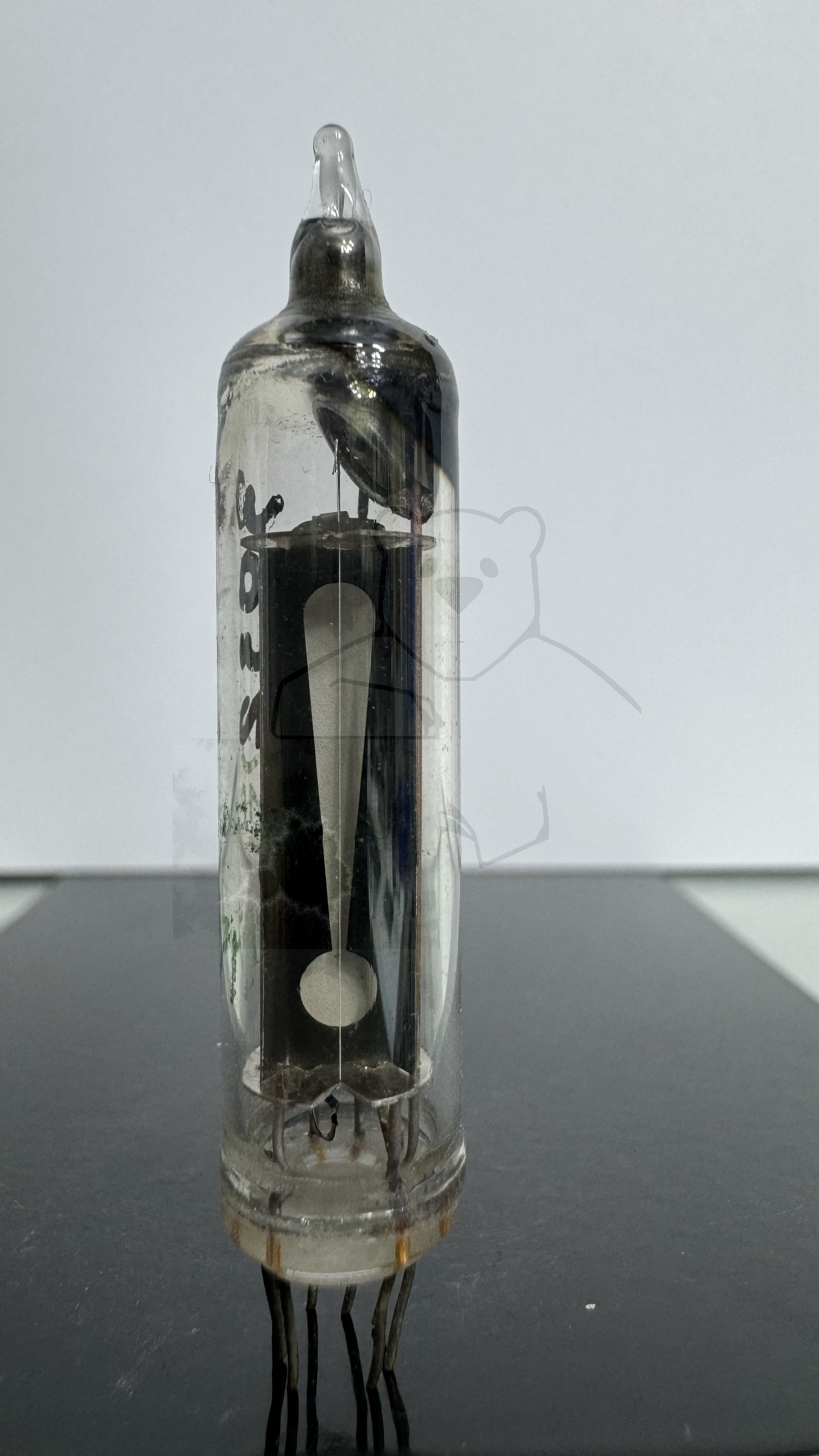

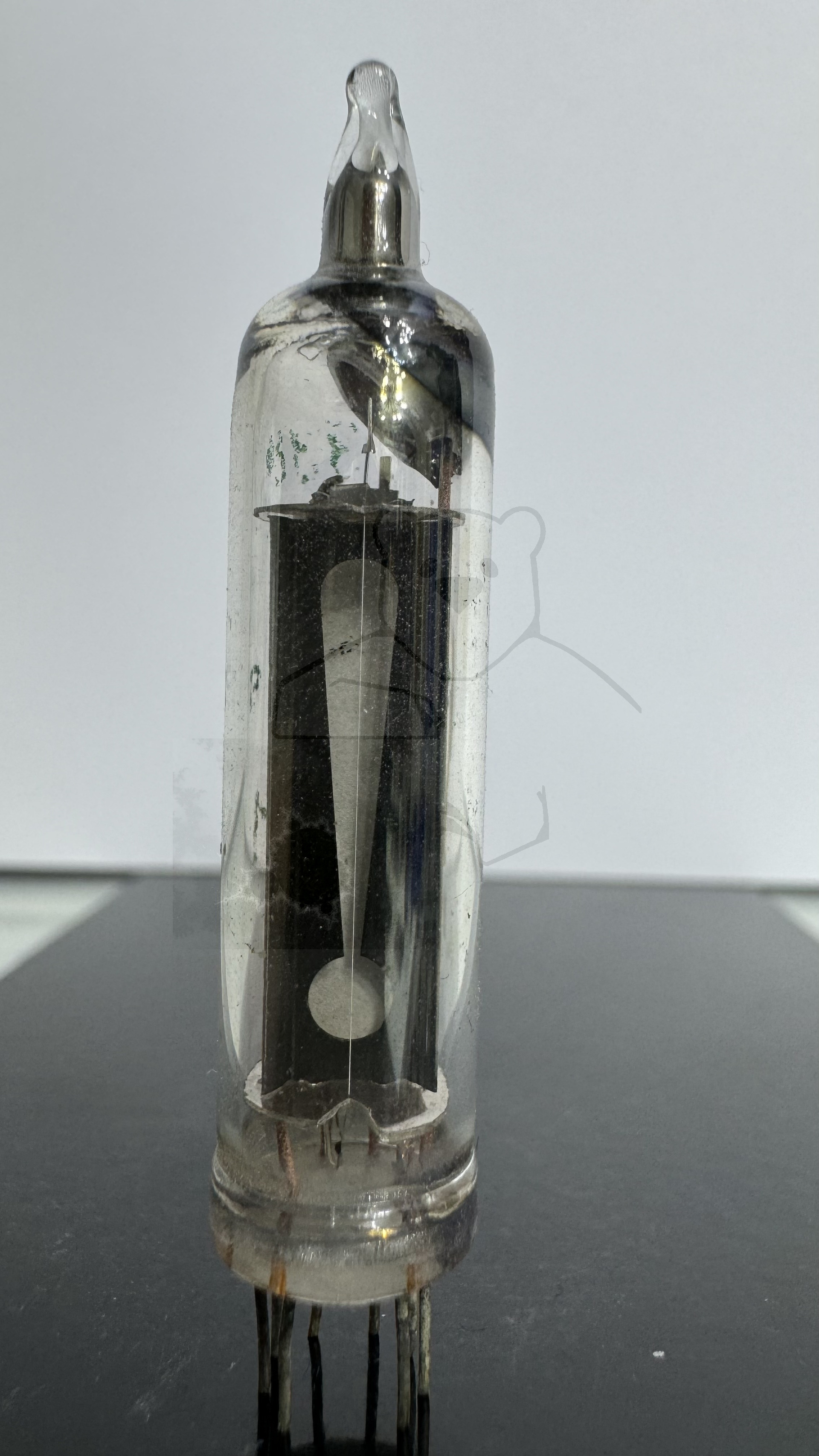

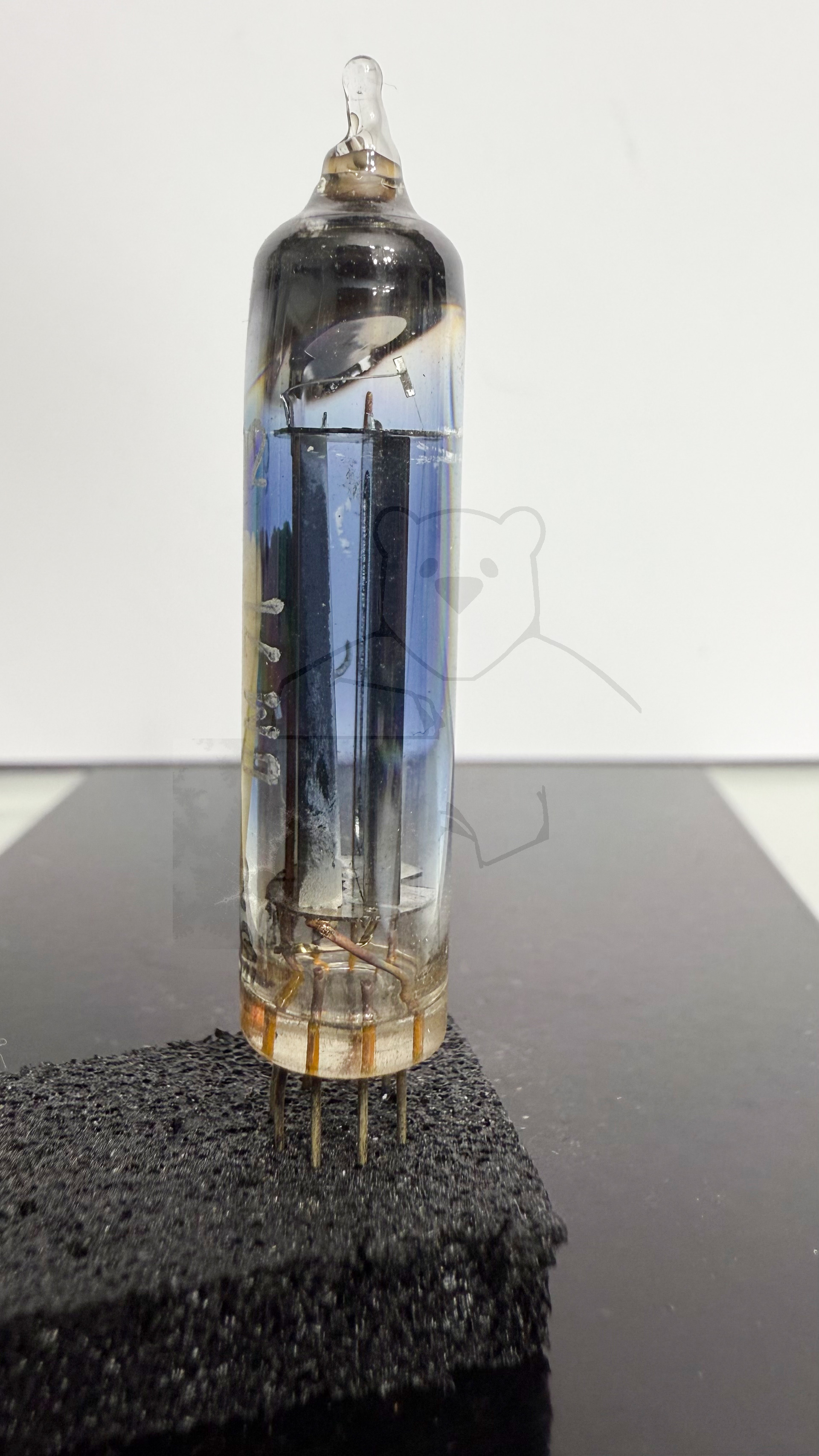

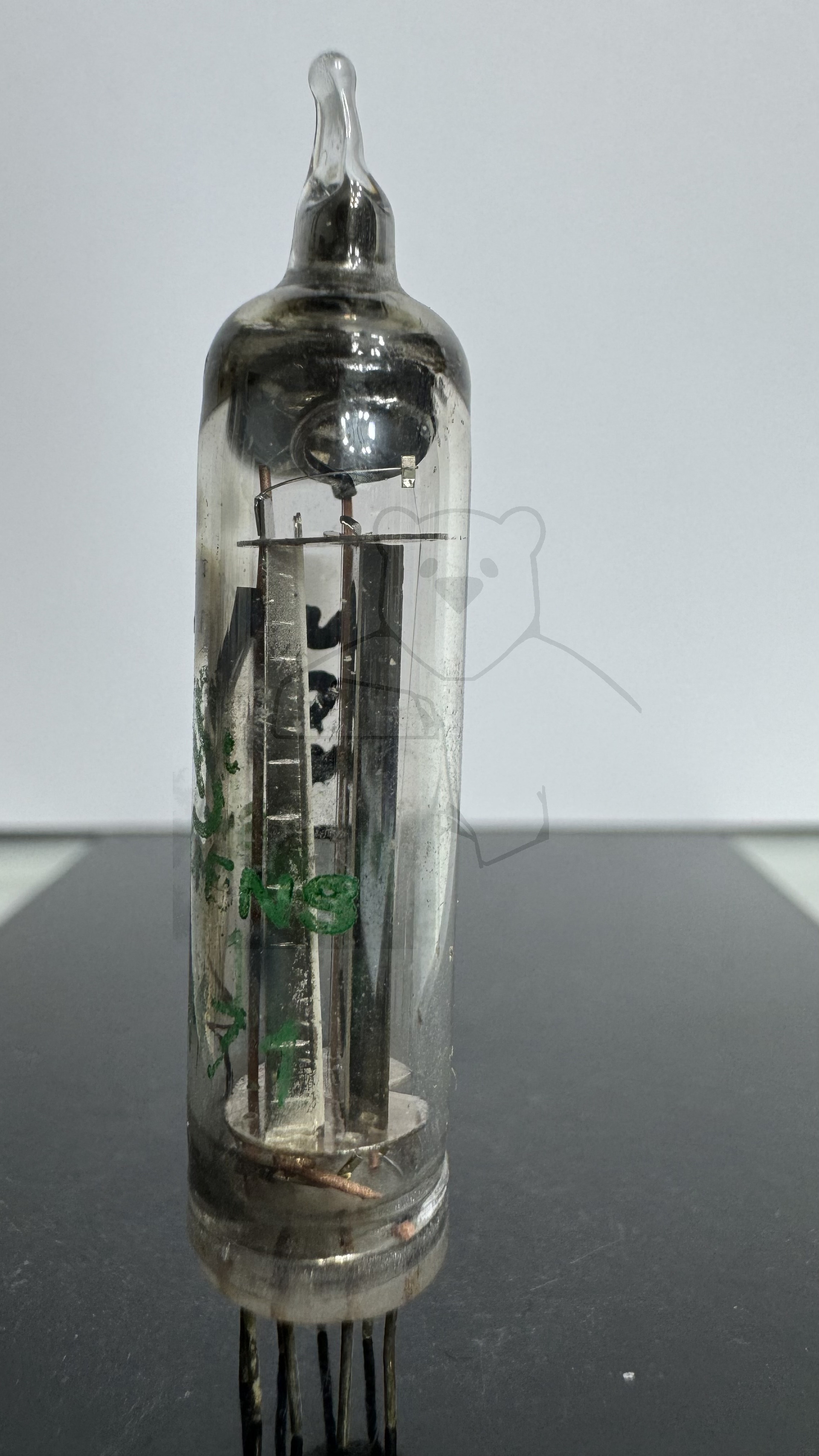

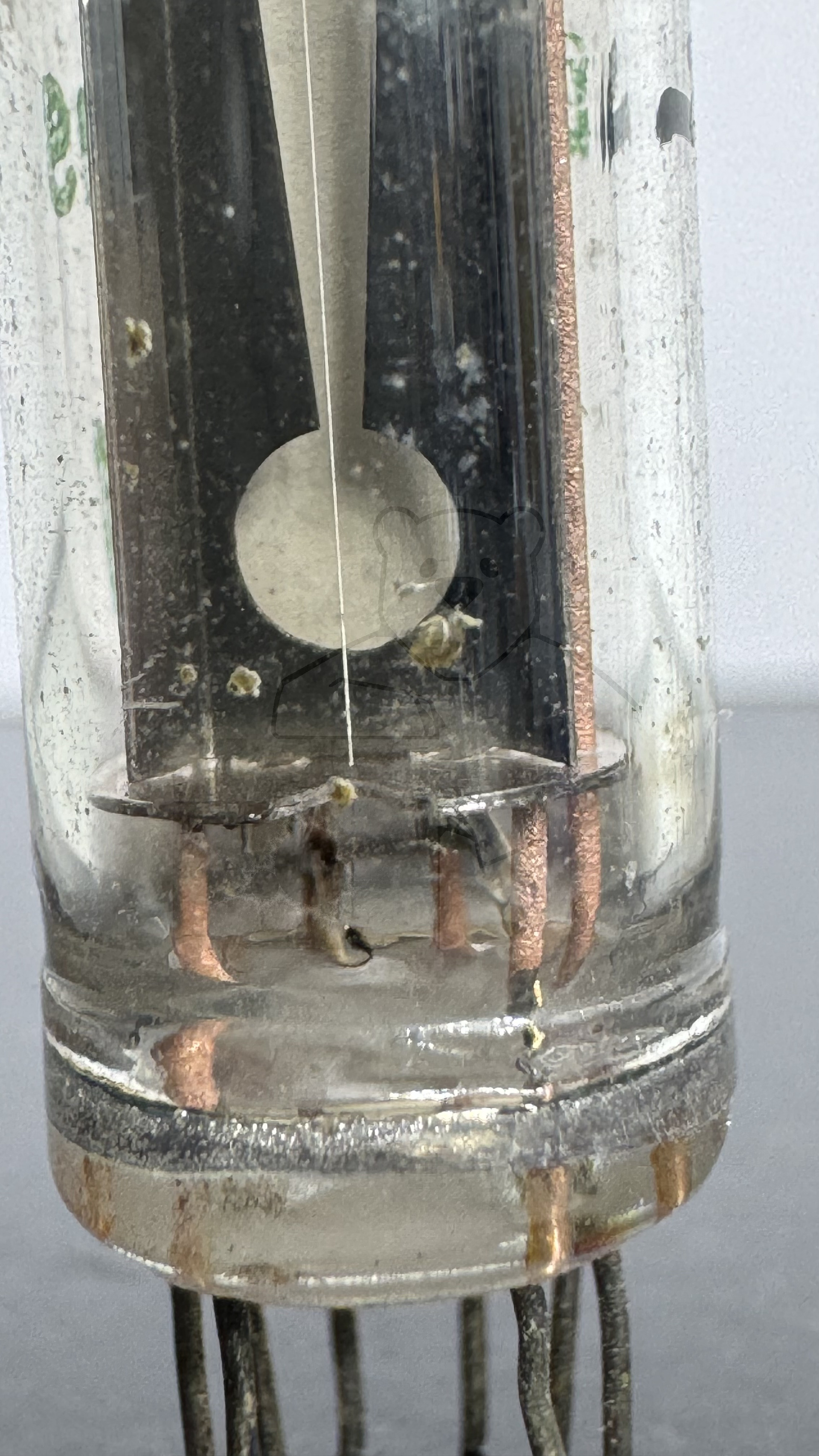

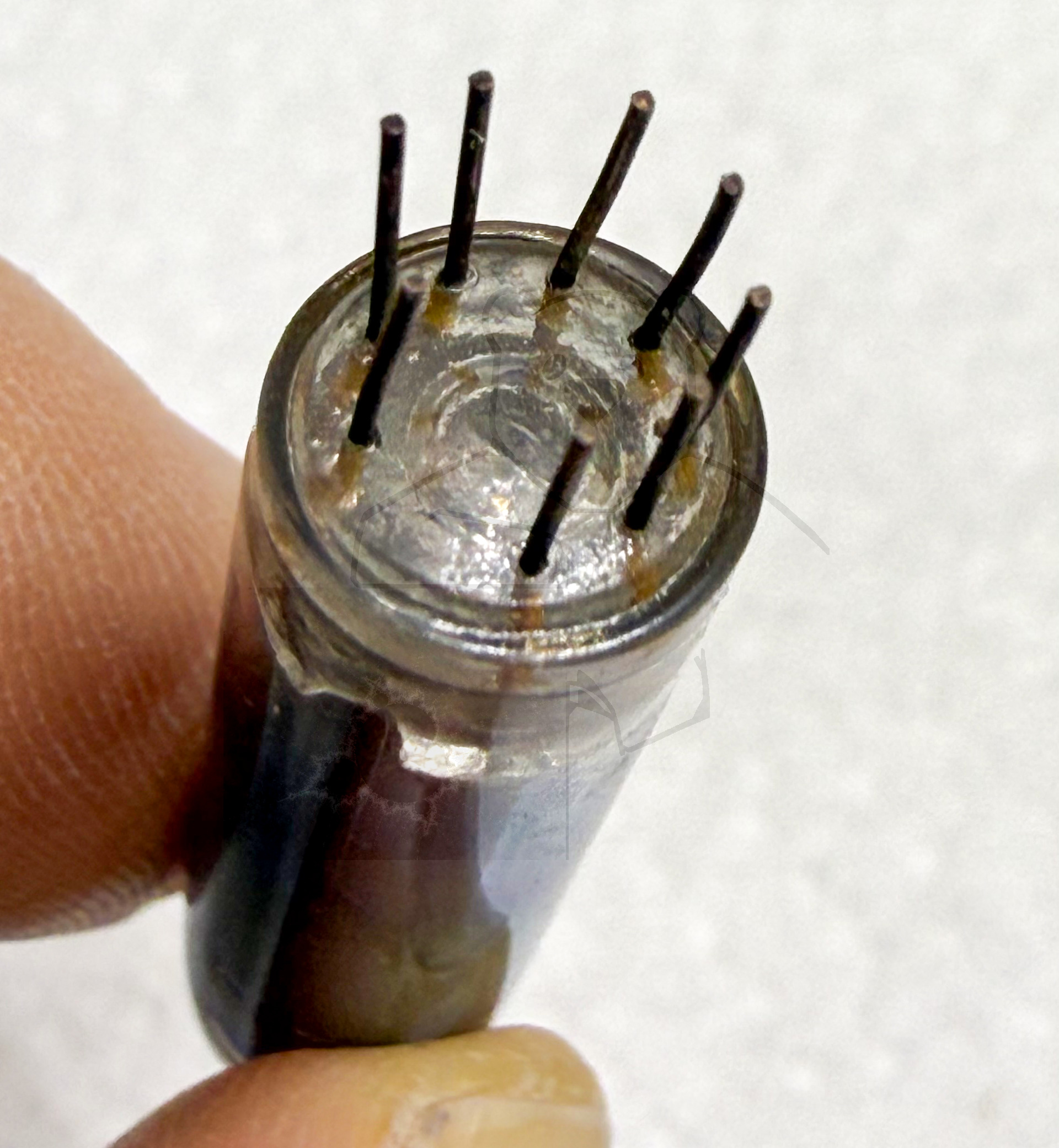

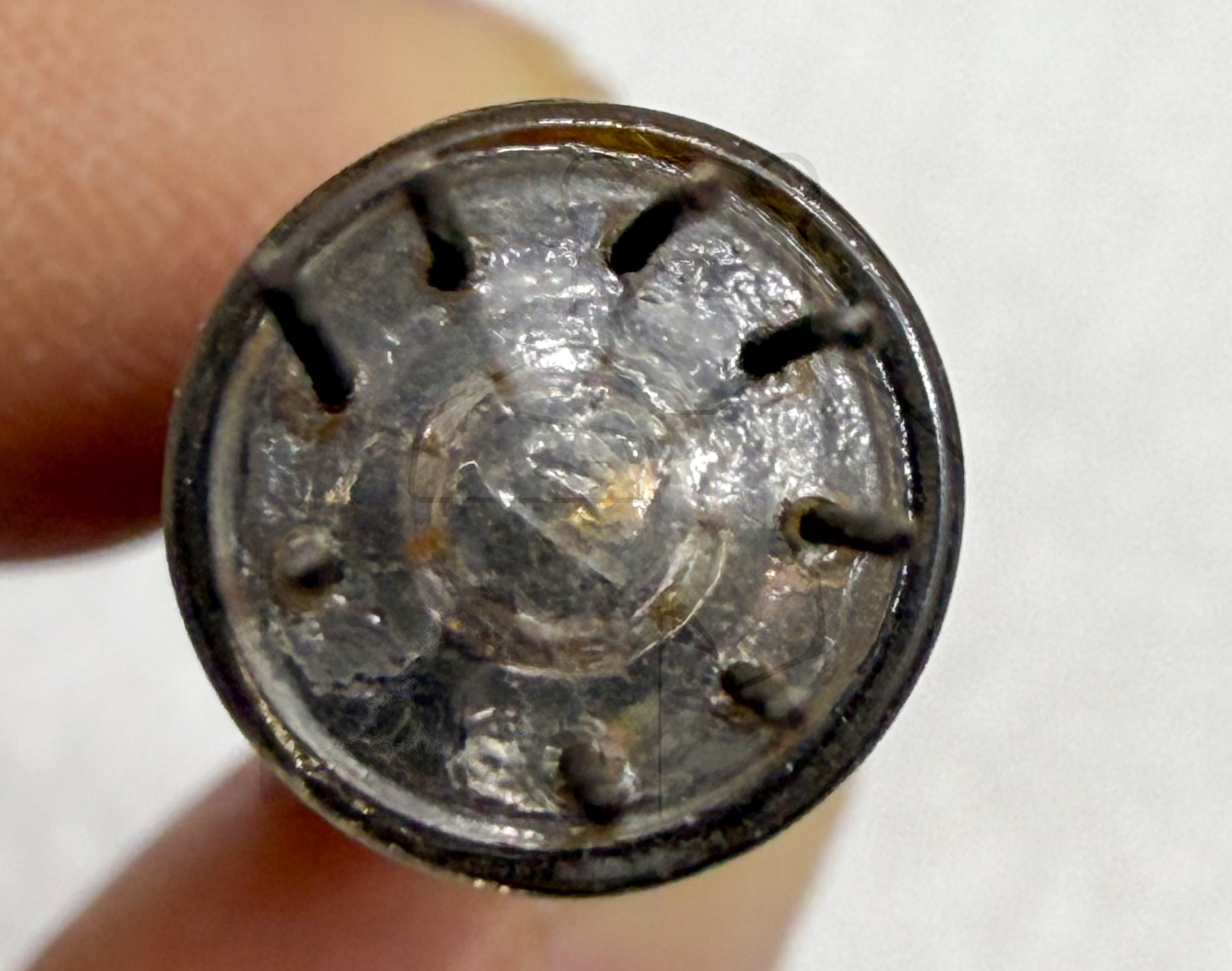

Daten und Bilder der Röhre: DM71

🔎 Beschreibung der Röhre: DM71

Name	DM71
Vergleichsname	1M1 1N3 Y25
Heizspannung (Volt)	1,4
Heizstrom (Ampère)	0,025
Art der Heizung	Direkt

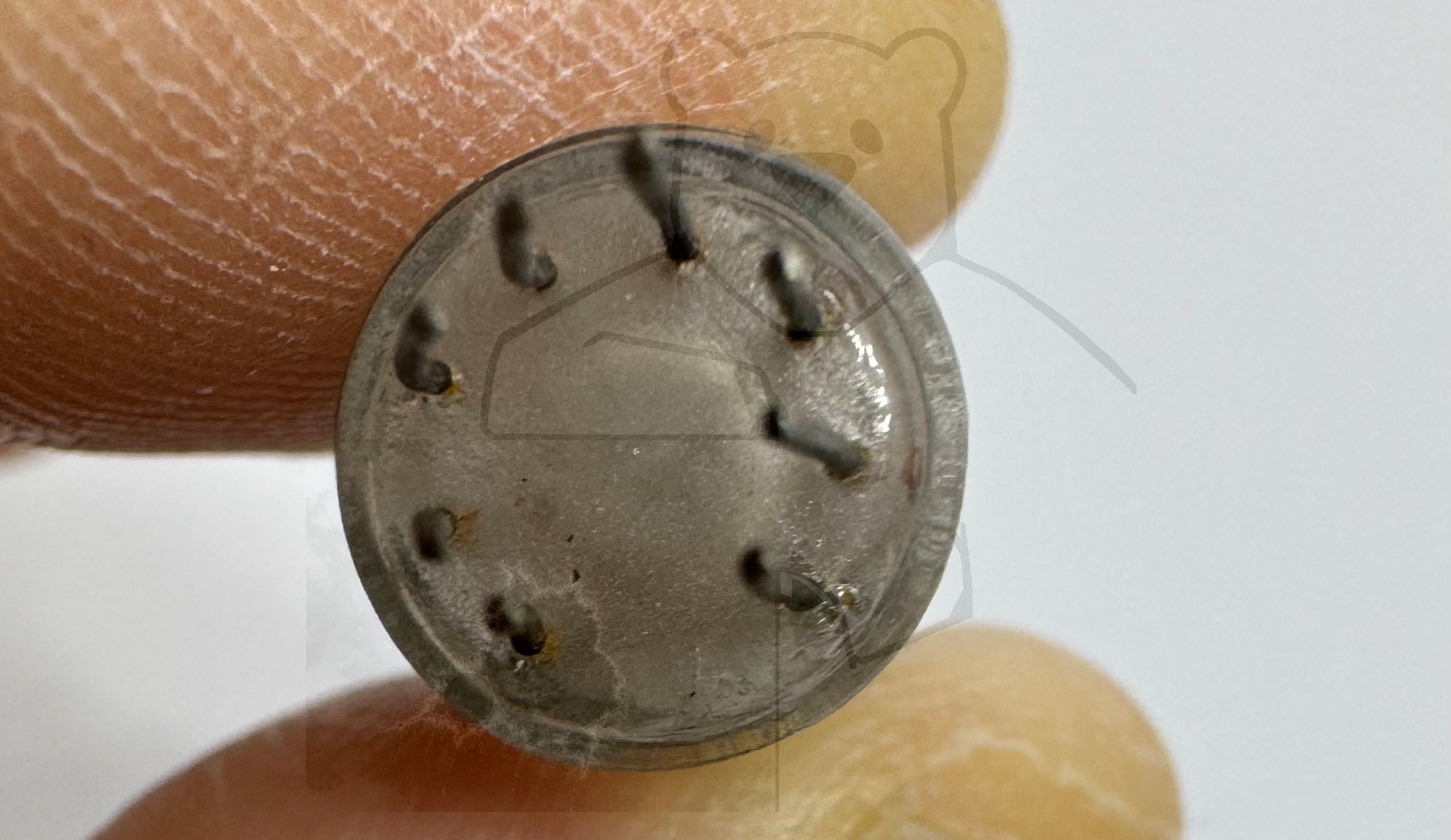

Röhren mit Sockel	→ Informationen zum Sockel: Subminiatur (10mm Rund), 8pol. → Liste aller Röhren mit: Subminiatur (10mm Rund), 8pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:09

🔎 Beschreibung der Systeme für die Röhre: DM71

	System 1
Kathode	4
Gitter 1	1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Magisches Band

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

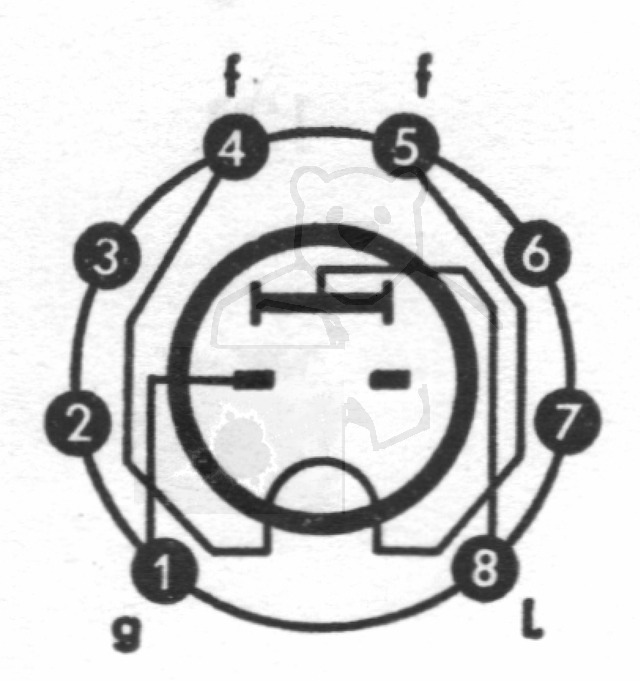

🔎 Sockelschaltung der DM71

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: DM71
Anwendung DM70 DM71 Mullard.pdf (519 kB)
Datenblatt DM70 1M3 Amperex.pdf (352 kB)
Datenblatt DM70 DM71 Telefunken.pdf (48 kB)
Datenblatt DM70 DM71 Valvo.pdf (245 kB)
Datenblatt DM70 Philips Version 1.pdf (556 kB)
Datenblatt DM70 Philips Version 2 [www.tubedata.info].pdf (95 kB)
Datenblatt DM70 und DM71 Telefunken Handbuch der Rundfunk Roehren Band 1.pdf (987 kB)
Datenblatt DM71 1M1 Mazda.pdf (76 kB)
Datenblatt DM71 Philips [www.tubedata.info].pdf (18 kB)
Pruefkarte DM70 DM71 - Neuberger RPM370 Roehrenmessgeraet.pdf (224 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
