đ Beschreibung der Röhre: EC71 Inventarnummer: 03028
| Name | â EC71 |
| Vergleichsname | â 5718 |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,15 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Subminiatur (10mm Rund), 8pol. â Liste aller Röhren mit: Subminiatur (10mm Rund), 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 1432 |
| Ătz- Produktionscode | UIA D2D1 |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S98a |
đ Beschreibung der Systeme fĂŒr die Röhre: EC71
| System 1 | |
| Kathode | 5 |
| Gitter 1 | 1 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 8 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 3, 6 |
| Abschirmung | |
| Funktion | â Breitbandverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EC71
Bildquelle: Philips Datenblatt
đ DatenblĂ€tter zur Röhre: EC71
Datenblatt EC71 Mullard [www.tubedata.info].pdf (44 kB)
Datenblatt EC71 Valvo.pdf (99 kB)
Pruefkarte EC71 - Neuberger RPM370 Roehrenmessgeraet.pdf (229 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EC71

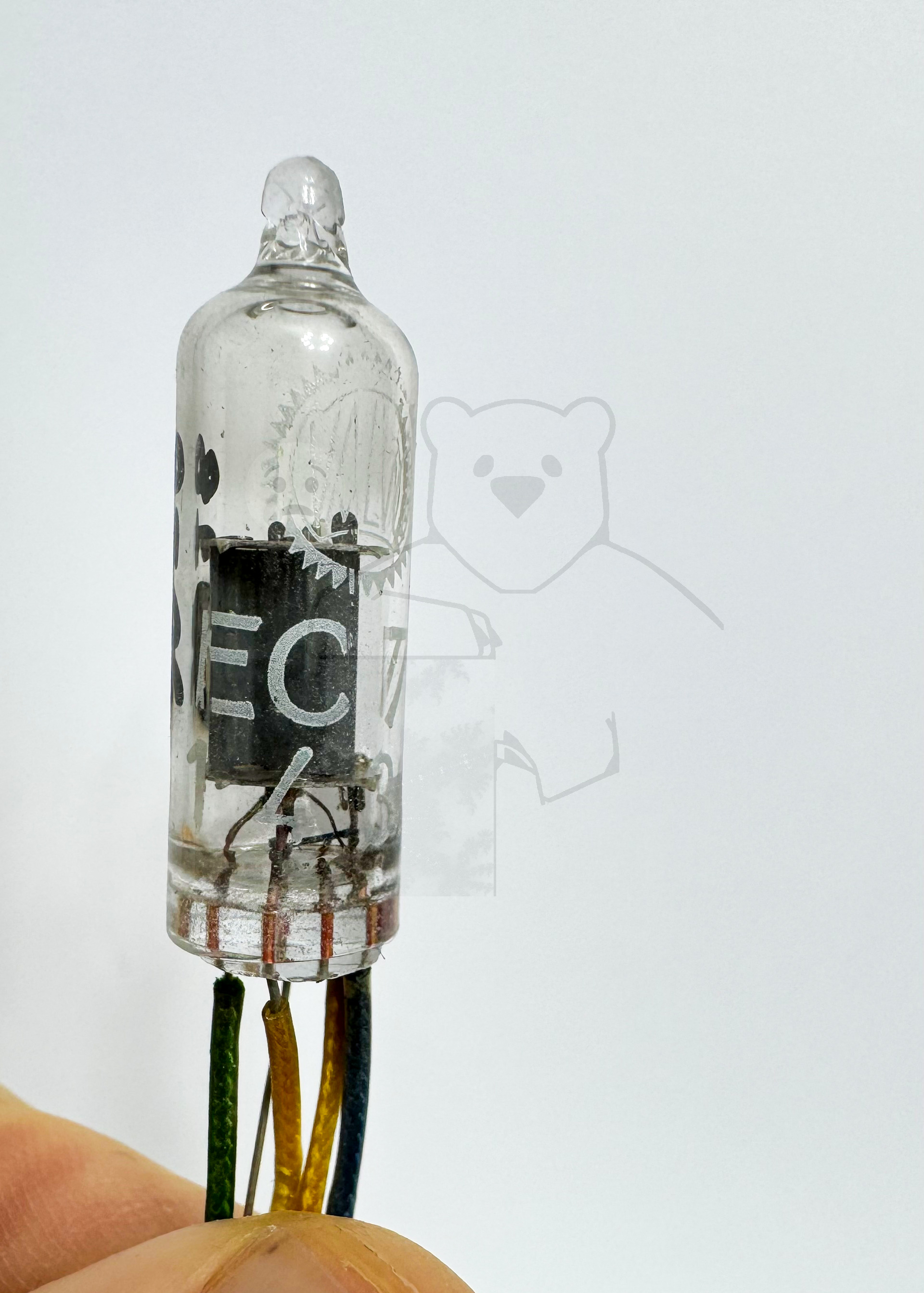

Röhre EC71 #3028 Bild 1

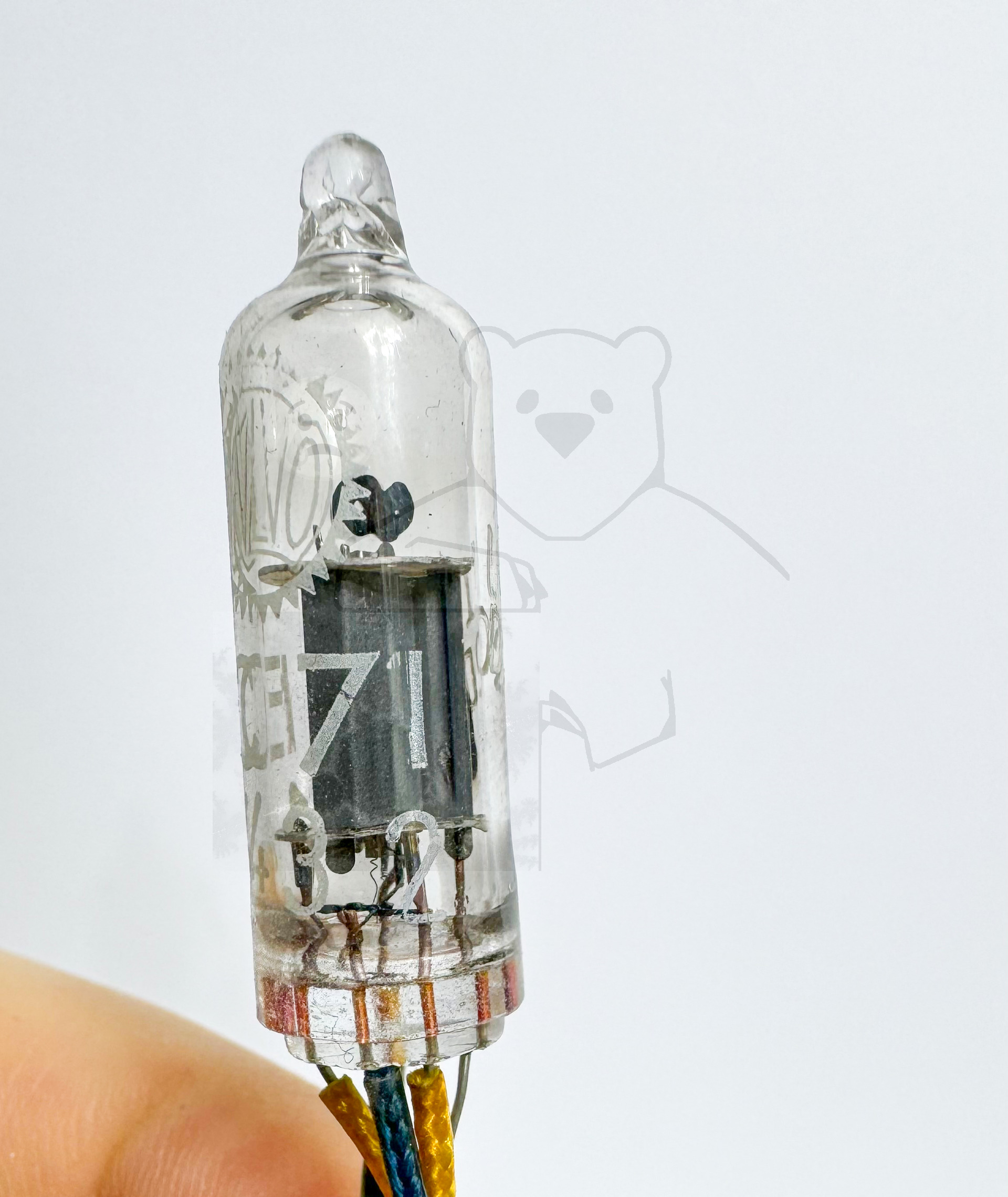

Röhre EC71 #3028 Bild 2
Röhre EC71 #3028 Bild 3

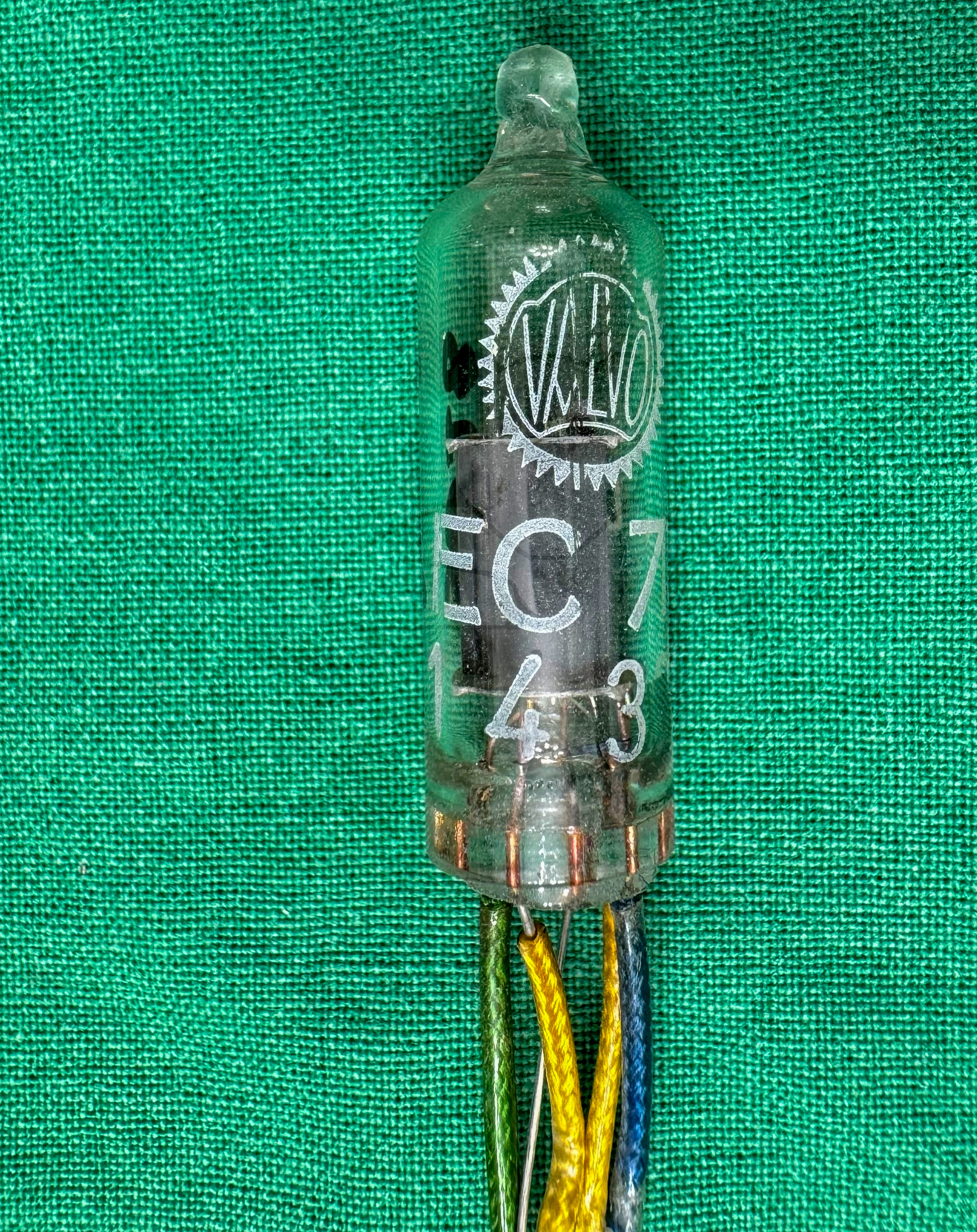

Röhre EC71 #3028 Bild 4
