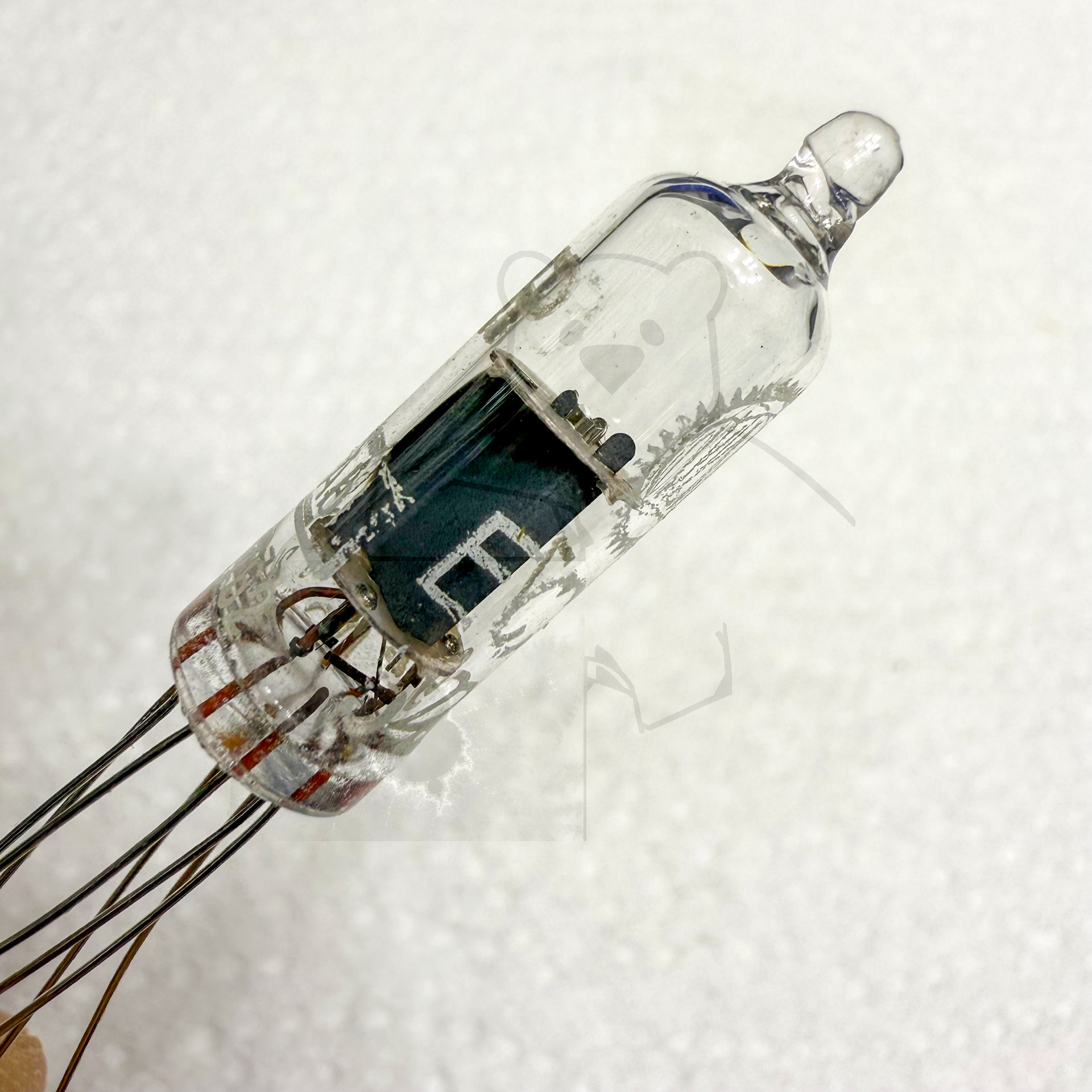

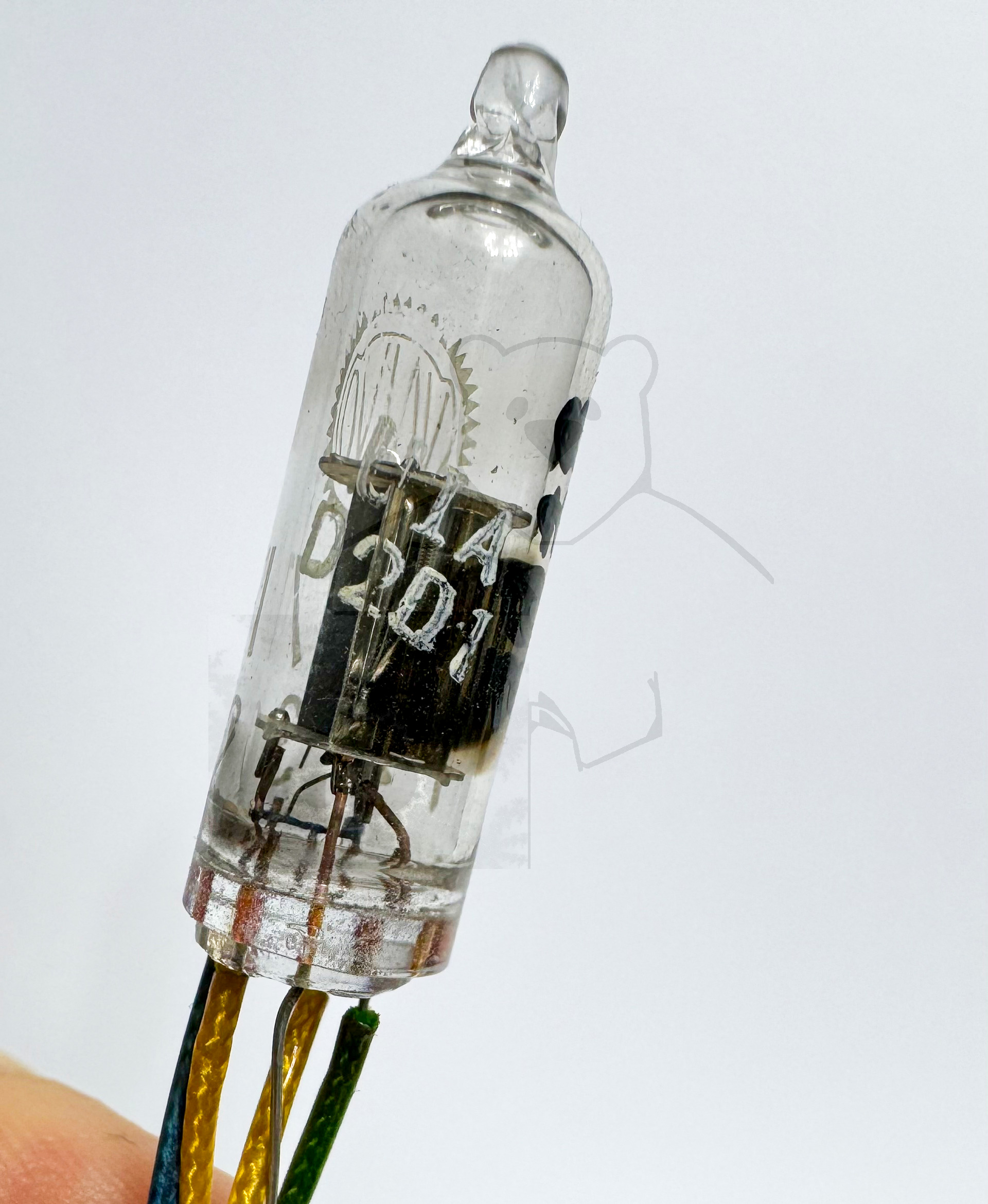

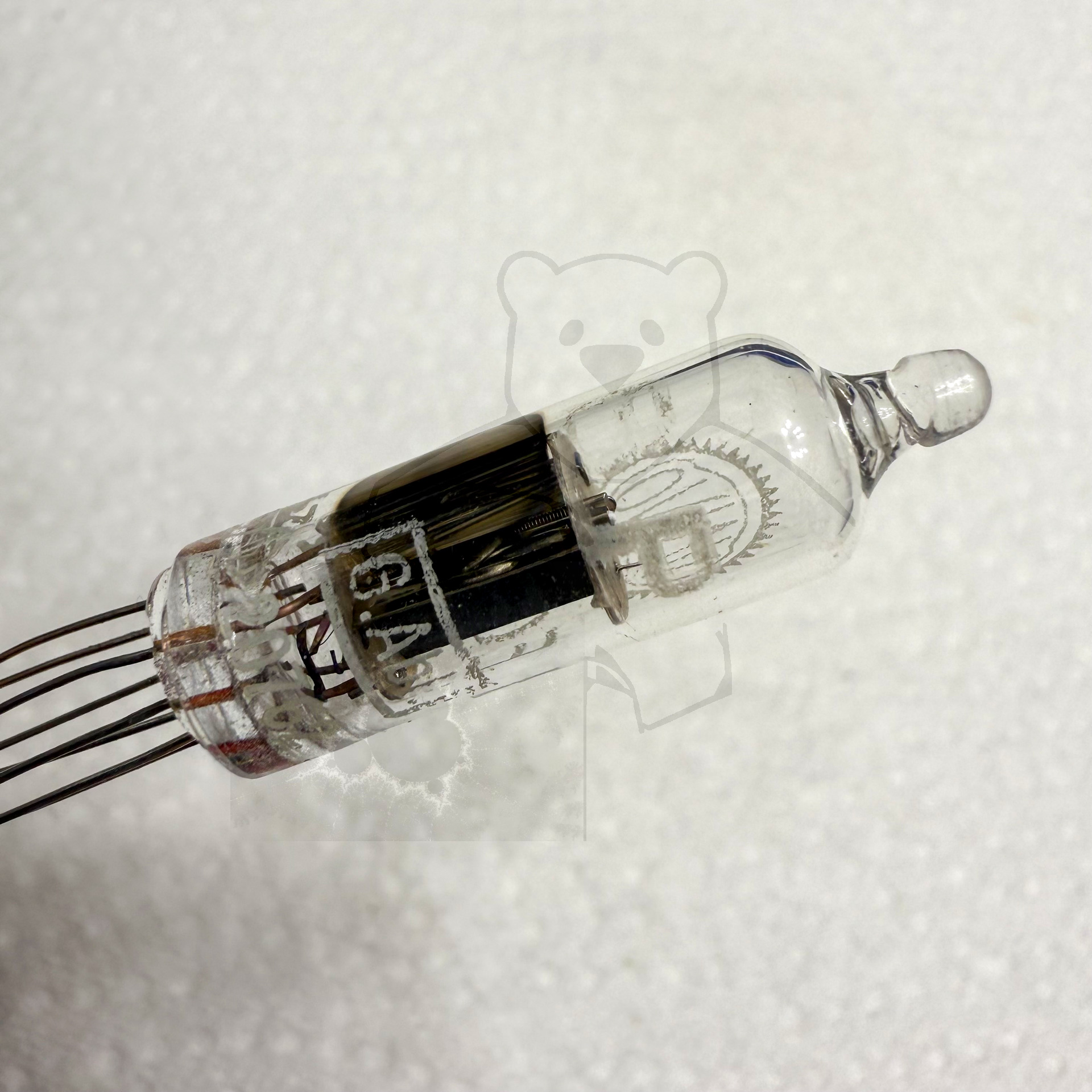

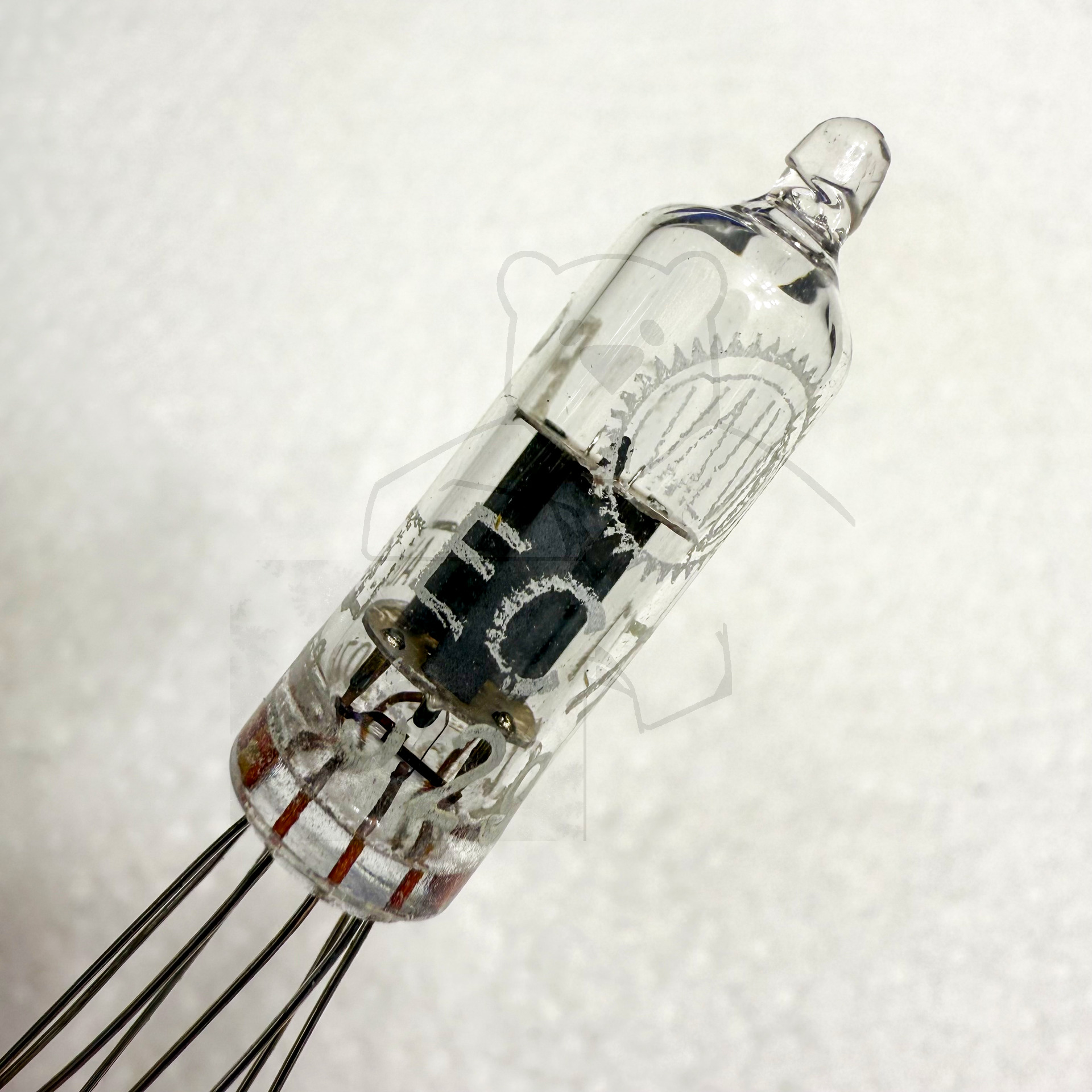

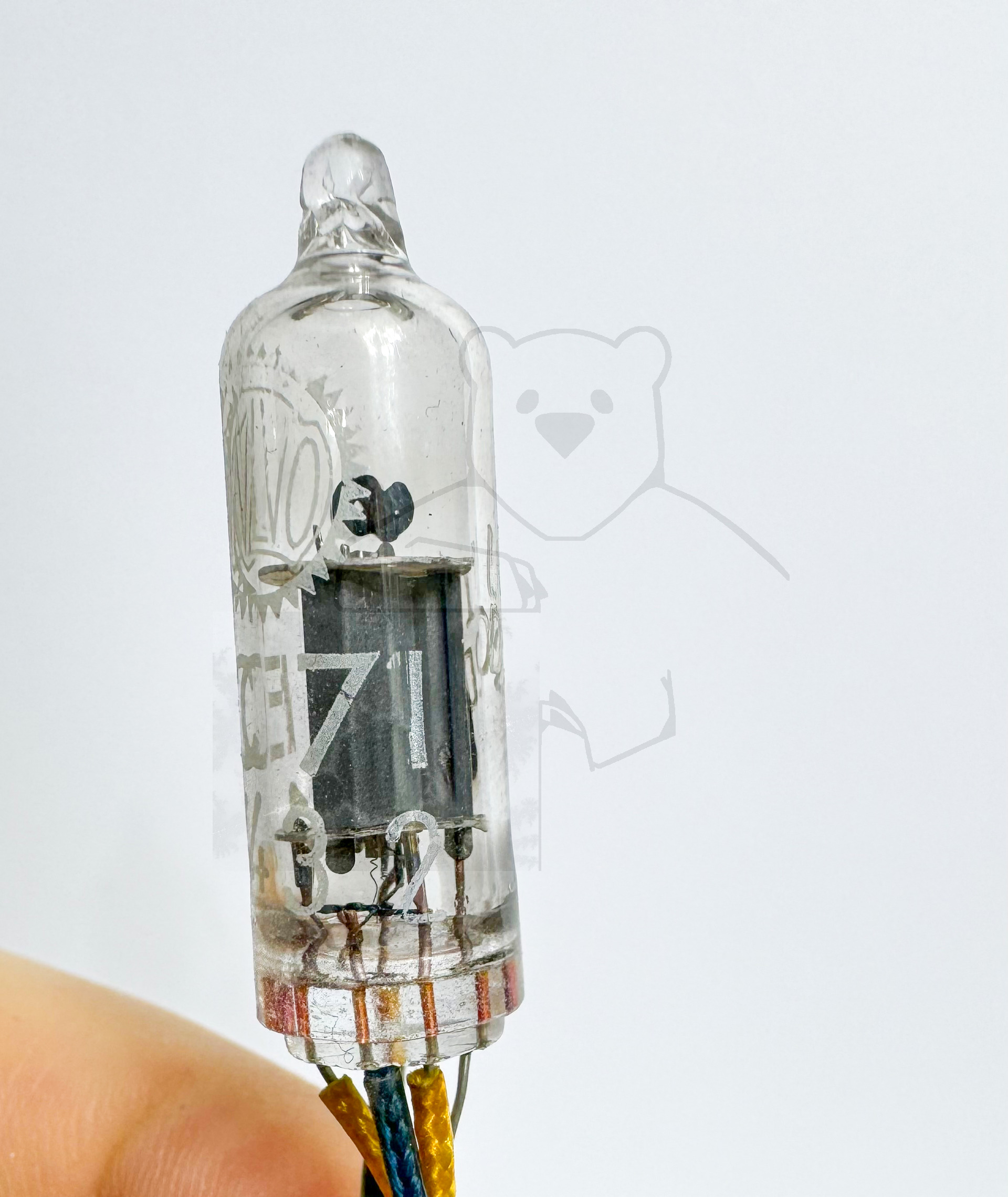

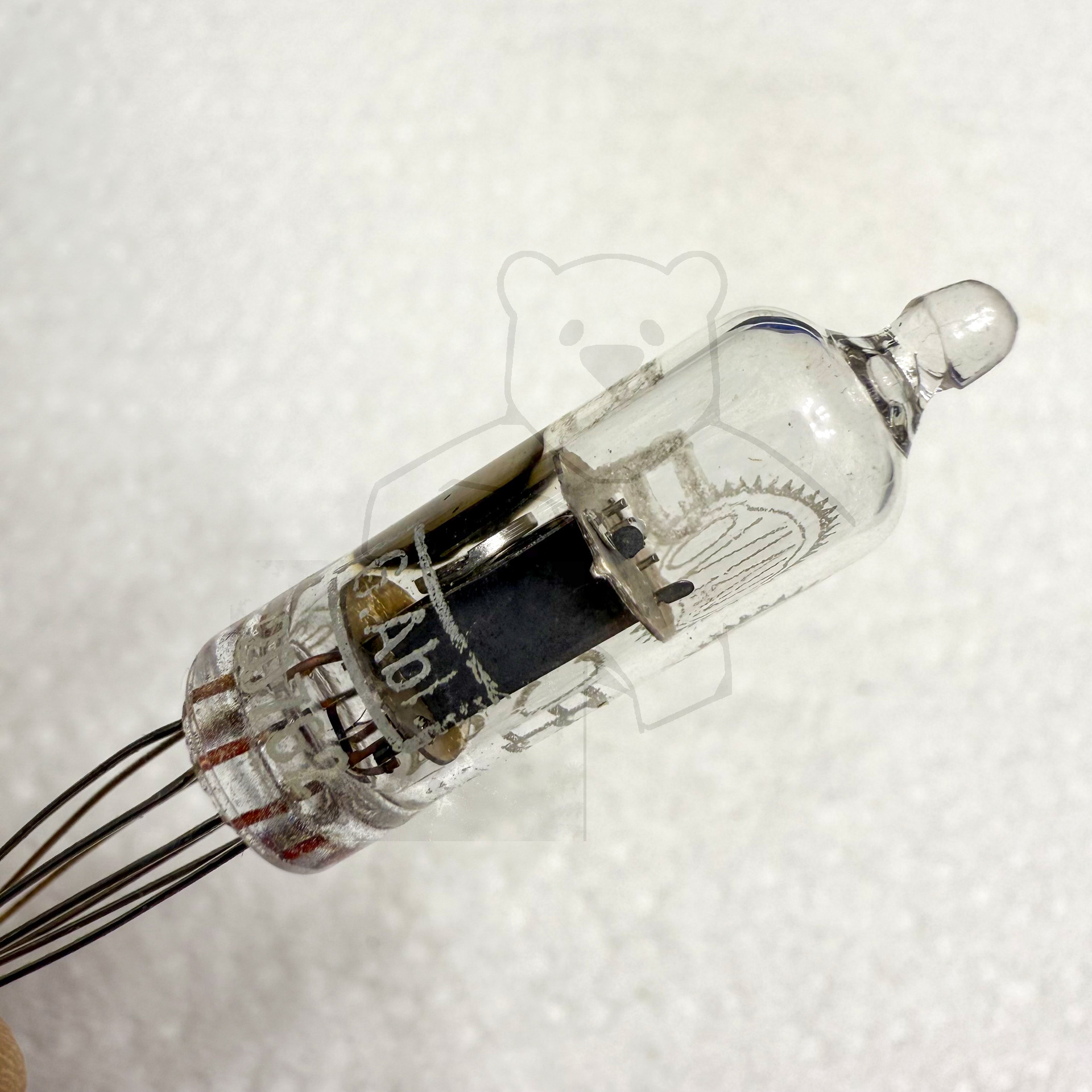

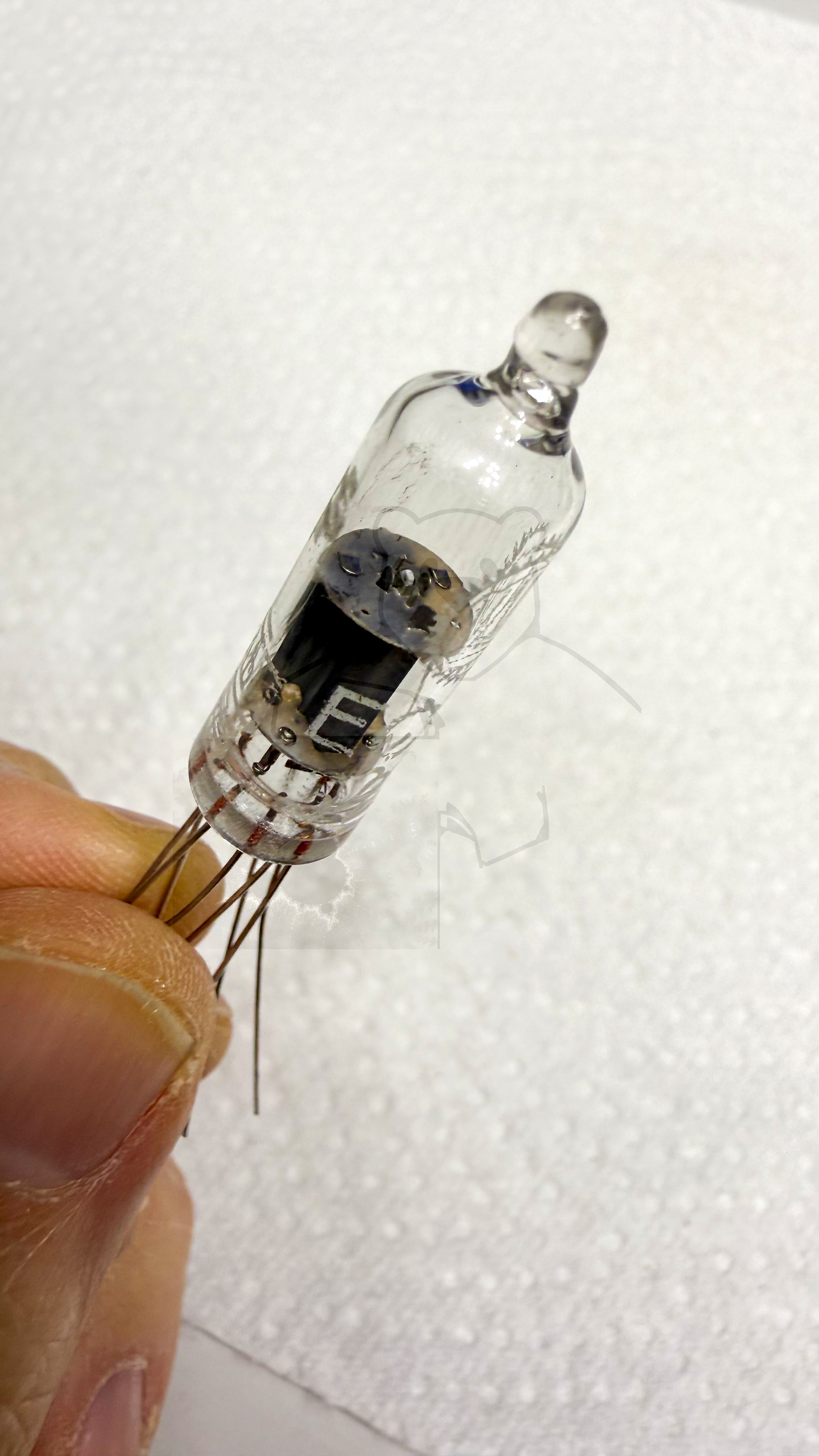

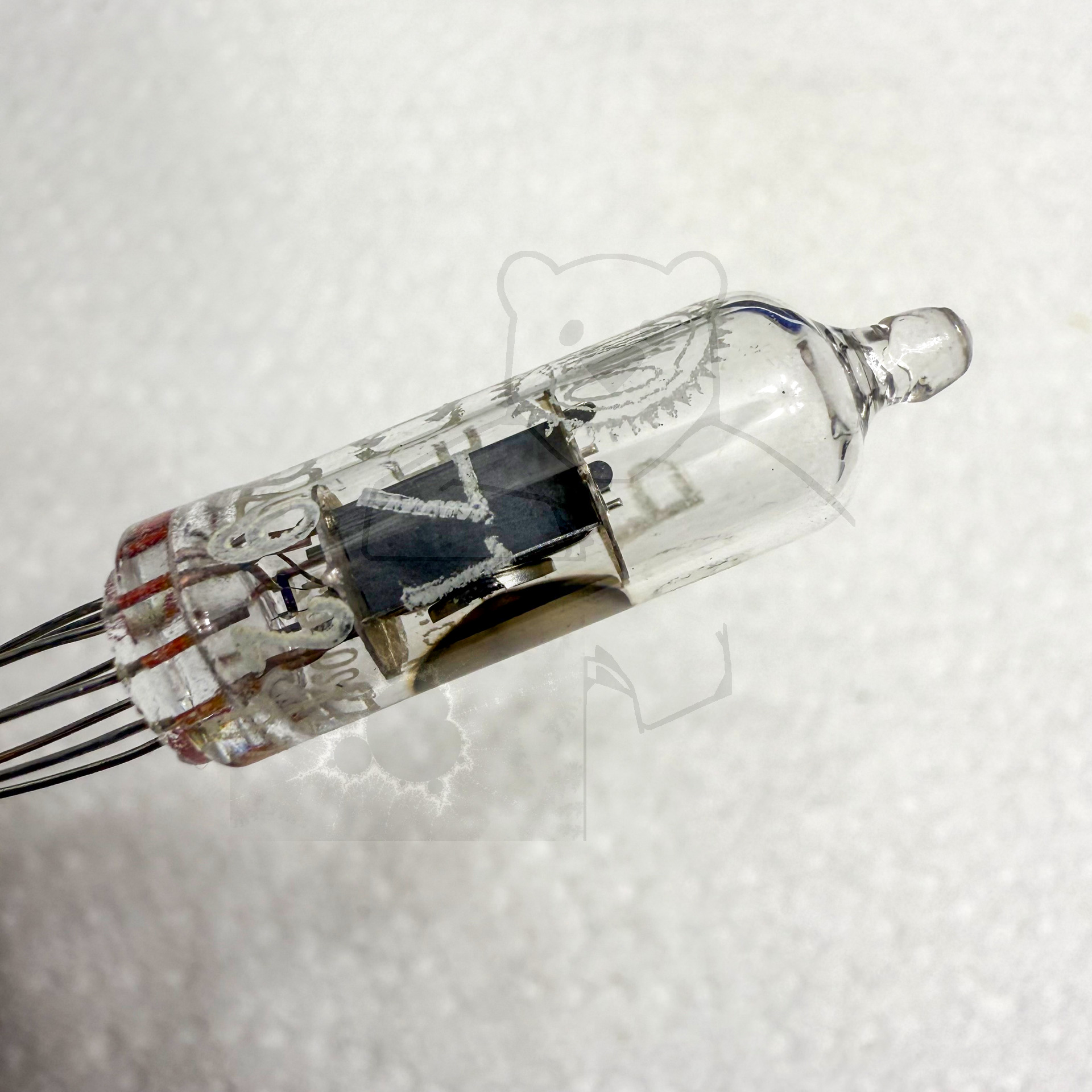

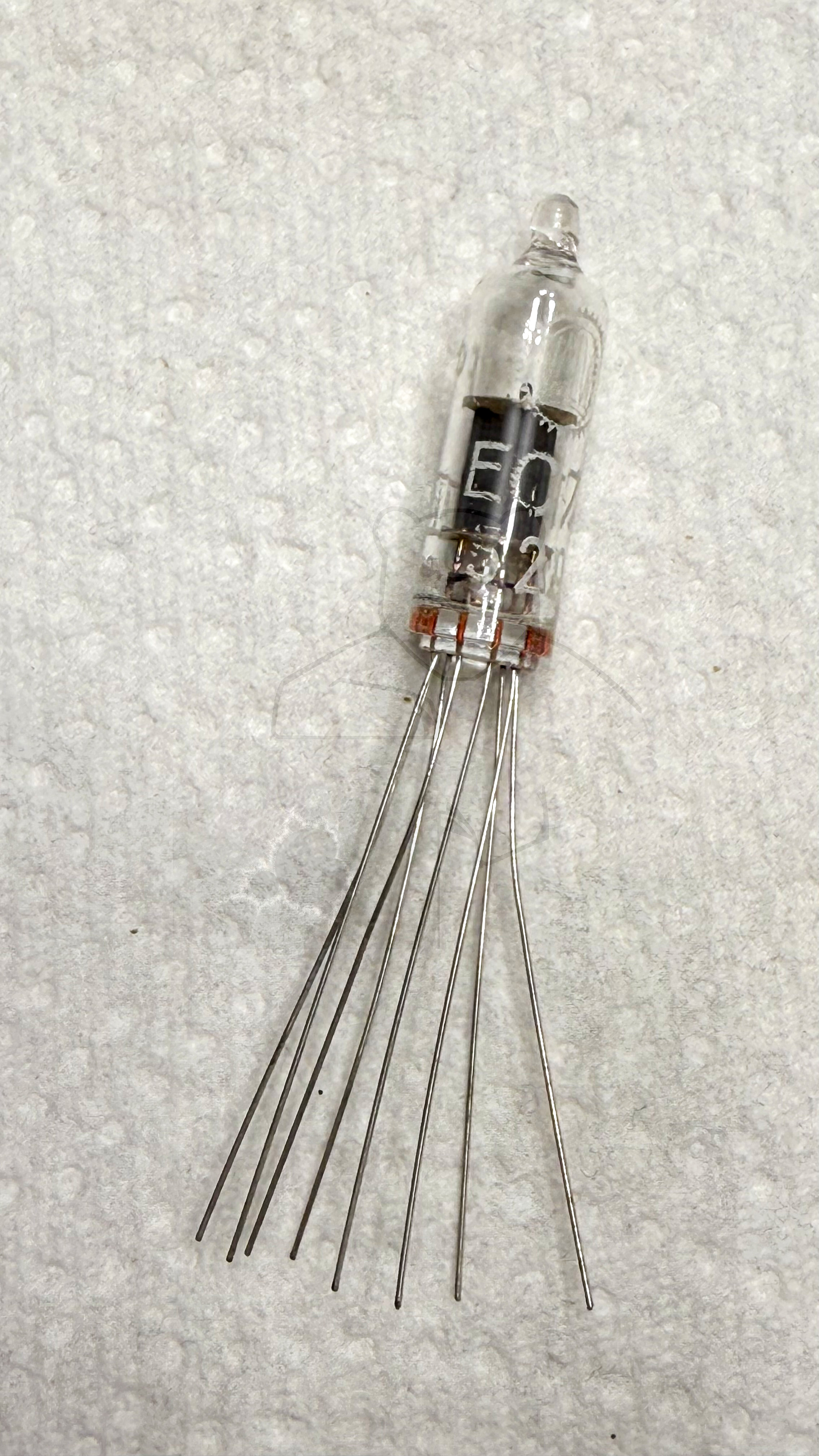

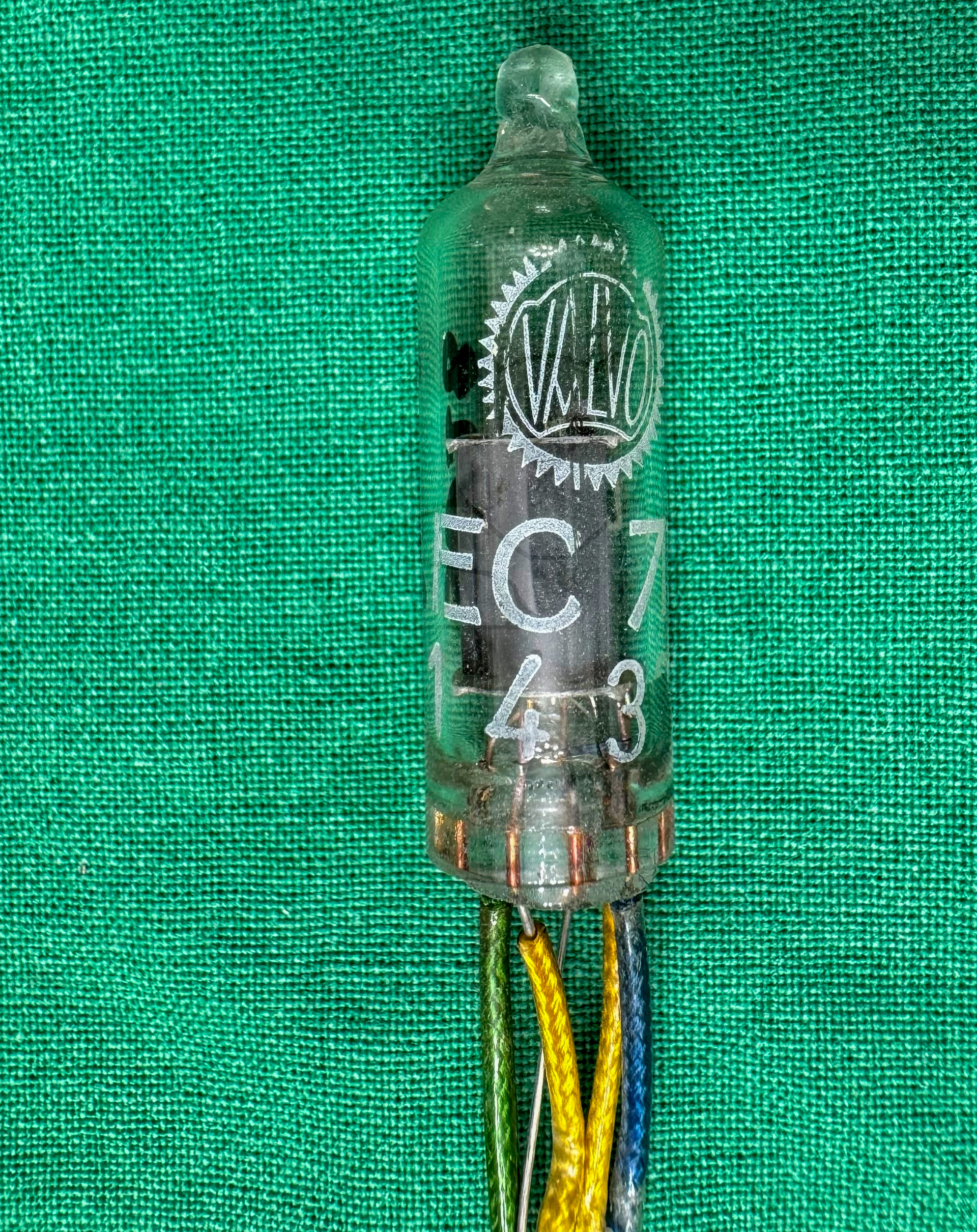

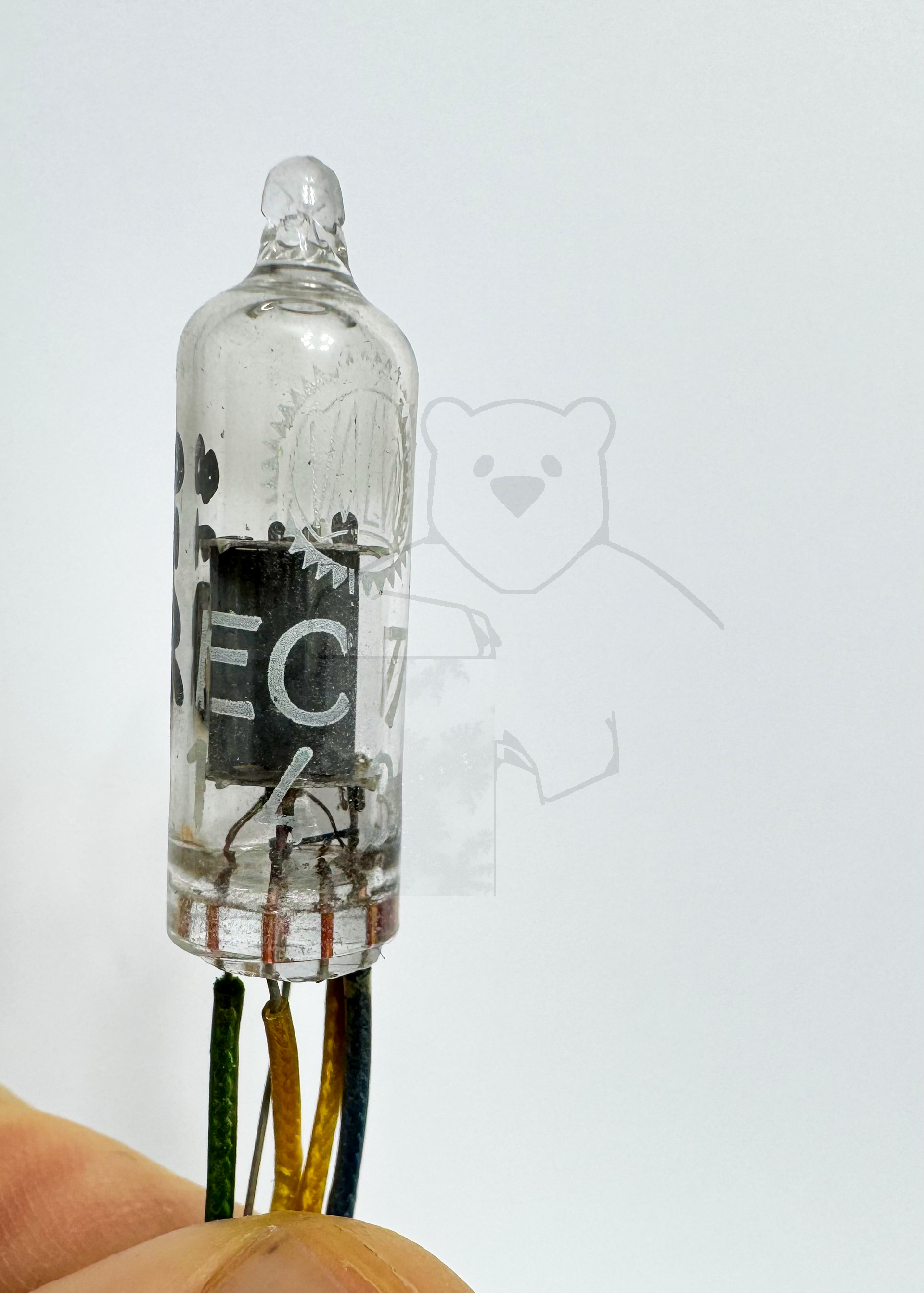

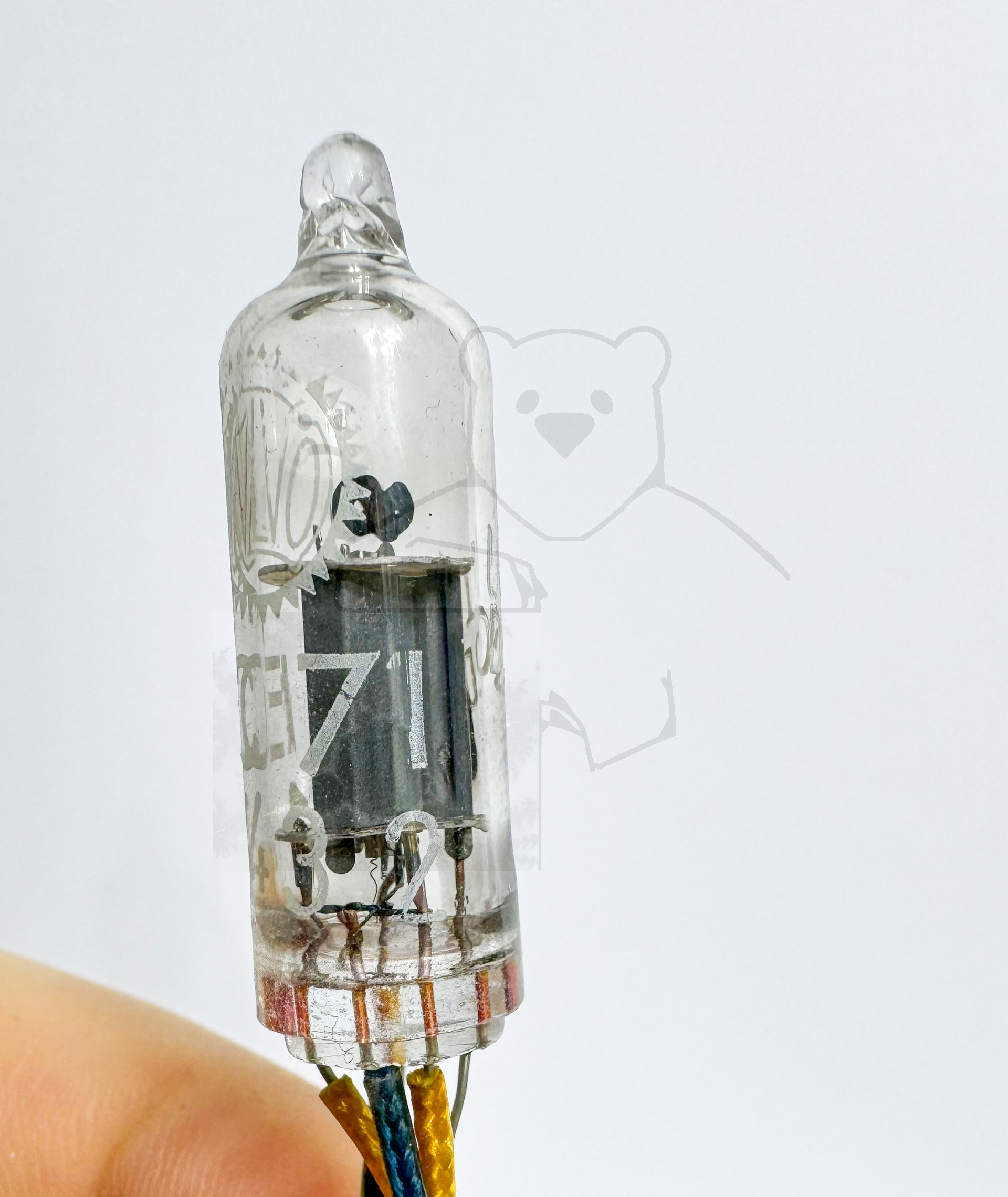

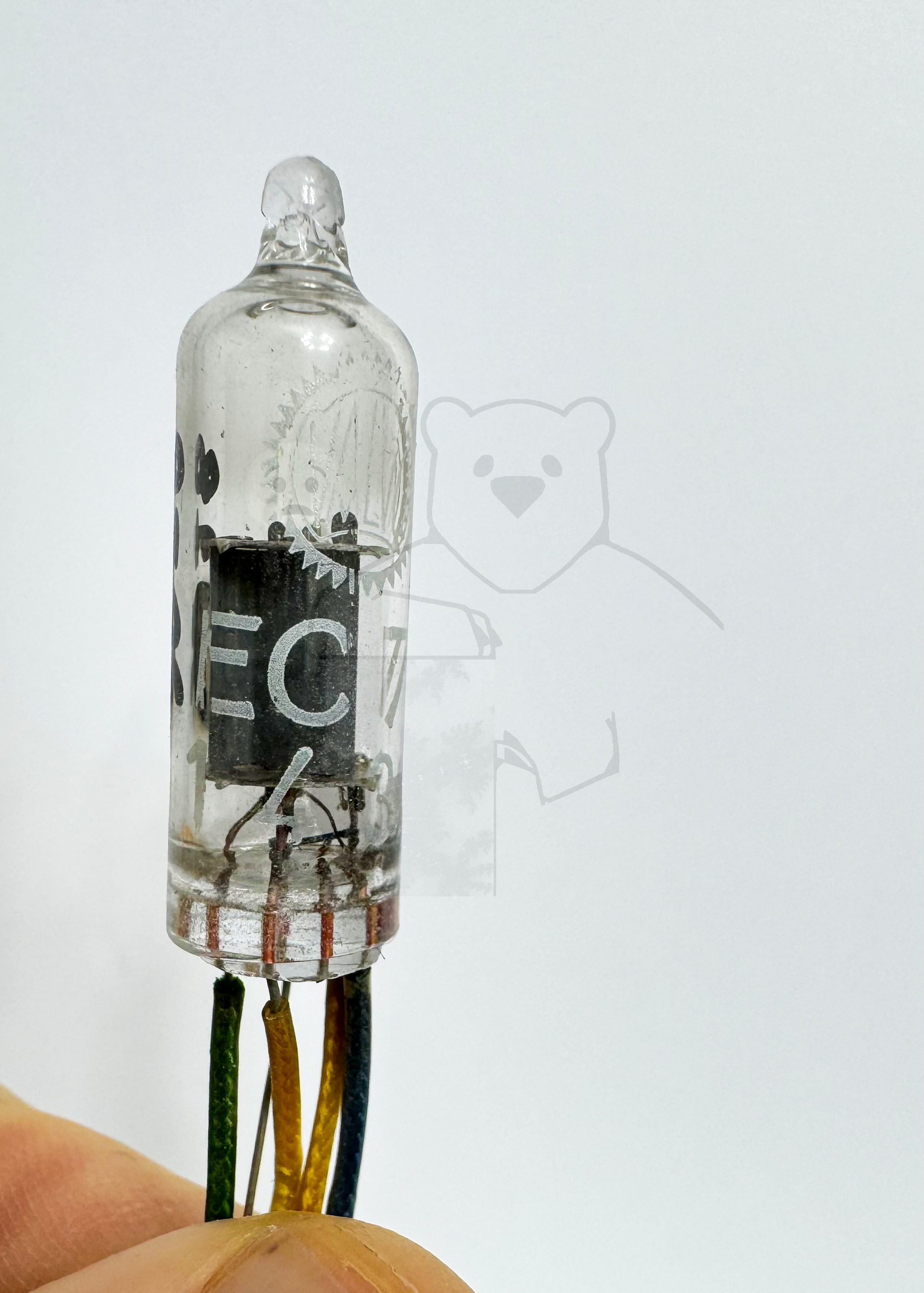

Daten und Bilder der Röhre: EC71

🔎 Beschreibung der Röhre: EC71

Name	EC71
Vergleichsname	→ 5718
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Subminiatur (10mm Rund), 8pol. → Liste aller Röhren mit: Subminiatur (10mm Rund), 8pol.
Zusätzliche Informationen
Letzte Änderung	04.06.2018 13:36:53

🔎 Beschreibung der Systeme für die Röhre: EC71

	System 1
Kathode	5
Gitter 1	1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	3, 6
Abschirmung
Funktion	→ Breitbandverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

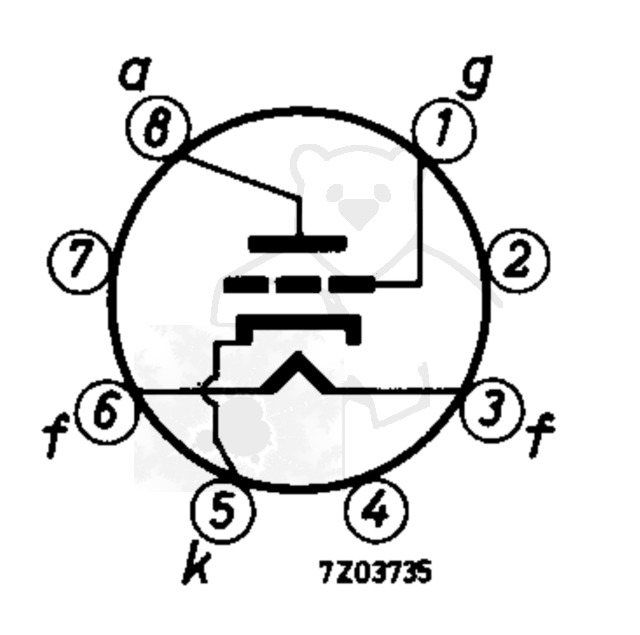

🔎 Sockelschaltung der EC71

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: EC71
Datenblatt EC71 Mullard [www.tubedata.info].pdf (44 kB)
Datenblatt EC71 Valvo.pdf (99 kB)
Pruefkarte EC71 - Neuberger RPM370 Roehrenmessgeraet.pdf (229 kB)
