Daten und Bilder der Röhre: DAF96

🔎 Beschreibung der Röhre: DAF96 Inventarnummer: 02947

Name	→ DAF96
Vergleichsname	1AH5
Hersteller	→ Valvo
Heizspannung (Volt)	1,4
Heizstrom (Ampère)	0,025
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode	⊿6k
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S15

🔎 Beschreibung der Systeme für die Röhre: DAF96

	System 1	System 2
Kathode	1	1
Gitter 1		6
Gitter 2		4
Gitter 3		1
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3	5
Anode 2
Leuchtschirm
Heizung	1, 7	1, 7
Abschirmung
Funktion	→ Demodulator	→ Niederfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der DAF96

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: DAF96
Datenblatt DAF96 Mazda Belvu [www.tubedata.info].pdf (364 kB)
Datenblatt DAF96 Mullard [www.tubedata.info].pdf (81 kB)
Datenblatt DAF96 Philips [www.tubedata.info].pdf (236 kB)
Datenblatt DAF96 RFT [www.tubedata.info].pdf (78 kB)
Datenblatt DAF96 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (1578 kB)
Pruefkarte DAF91 DAF96 1S5 1AF5 1R4 DAF191 VT-172 1FD1 1AH5 1294 VT-183 - Funke W19 Roehrenpruefer.pdf (163 kB)
Pruefkarte DAF96 1AF5 - Funke W19 Roehrenpruefer.pdf (161 kB)
Pruefkarte DAF96 1AF5 1AH5 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (217 kB)
Pruefkarte DAF96 1AF5 1AH5 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (213 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: DAF96

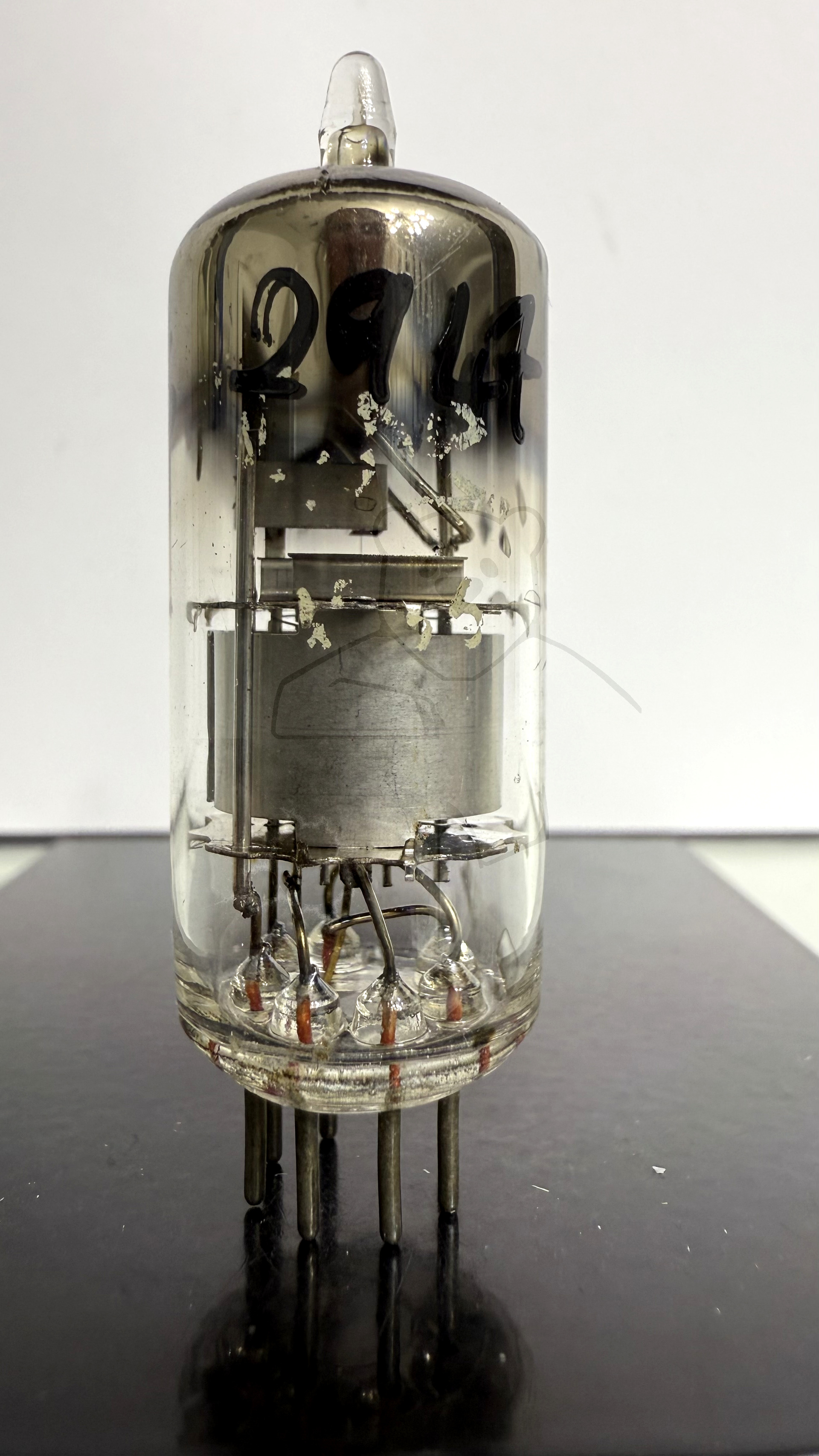

Röhre DAF96 #2947 Bild 1
