đ Beschreibung der Röhre: 1L4 Inventarnummer: 02946
| Name | â 1L4 |
| Vergleichsname | 1F2 CV1758 DF92 |
| Hersteller | â RCA |
| Heizspannung (Volt) | 1,4 |
| Heizstrom (AmpĂšre) | 0,05 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Miniatur, 7pol. â Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S15 |
đ Beschreibung der Systeme fĂŒr die Röhre: 1L4
| System 1 | |
| Kathode | 1 |
| Gitter 1 | 6 |
| Gitter 2 | 3 |
| Gitter 3 | 1, 5 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 7 |
| Abschirmung | 1, 5 |
| Funktion | â Zwischenfrequenzverstaerker |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 1L4
Bildquelle: Mazda Belvu Datenblatt
đ DatenblĂ€tter zur Röhre: 1L4
Datenblatt 1L4 Brimar [www.tubedata.info].pdf (94 kB)
Datenblatt 1L4 Mazda Belvu [www.tubedata.info].pdf (227 kB)
Datenblatt 1L4 RCA [www.tubedata.info].pdf (108 kB)
Datenblatt 1L4 Tung-Sol [www.tubedata.info].pdf (81 kB)
Pruefkarte 1L4 - Neuberger RPM370 Roehrenmessgeraet.pdf (238 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 1L4

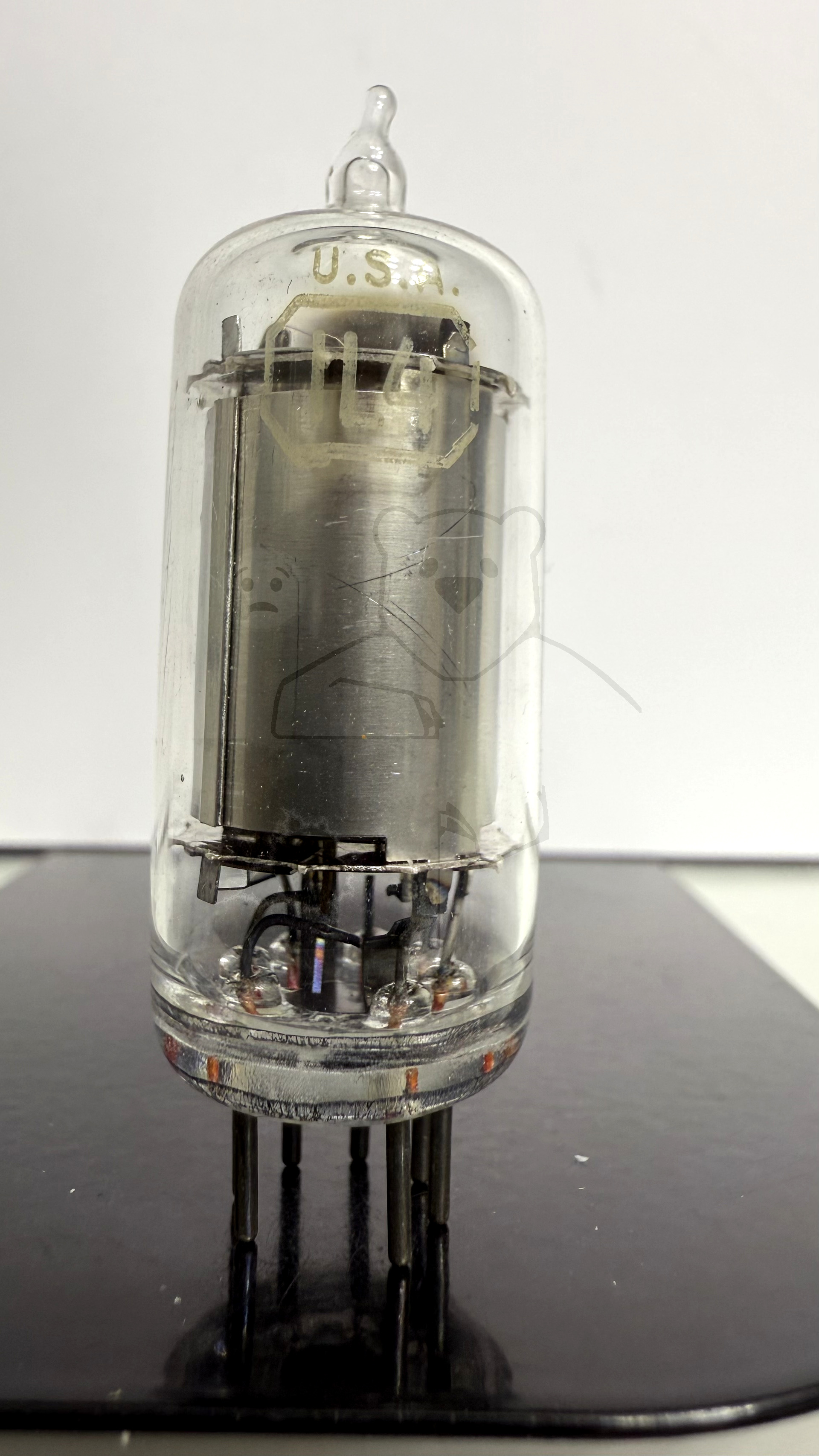

Röhre 1L4 #2946 Bild 1
