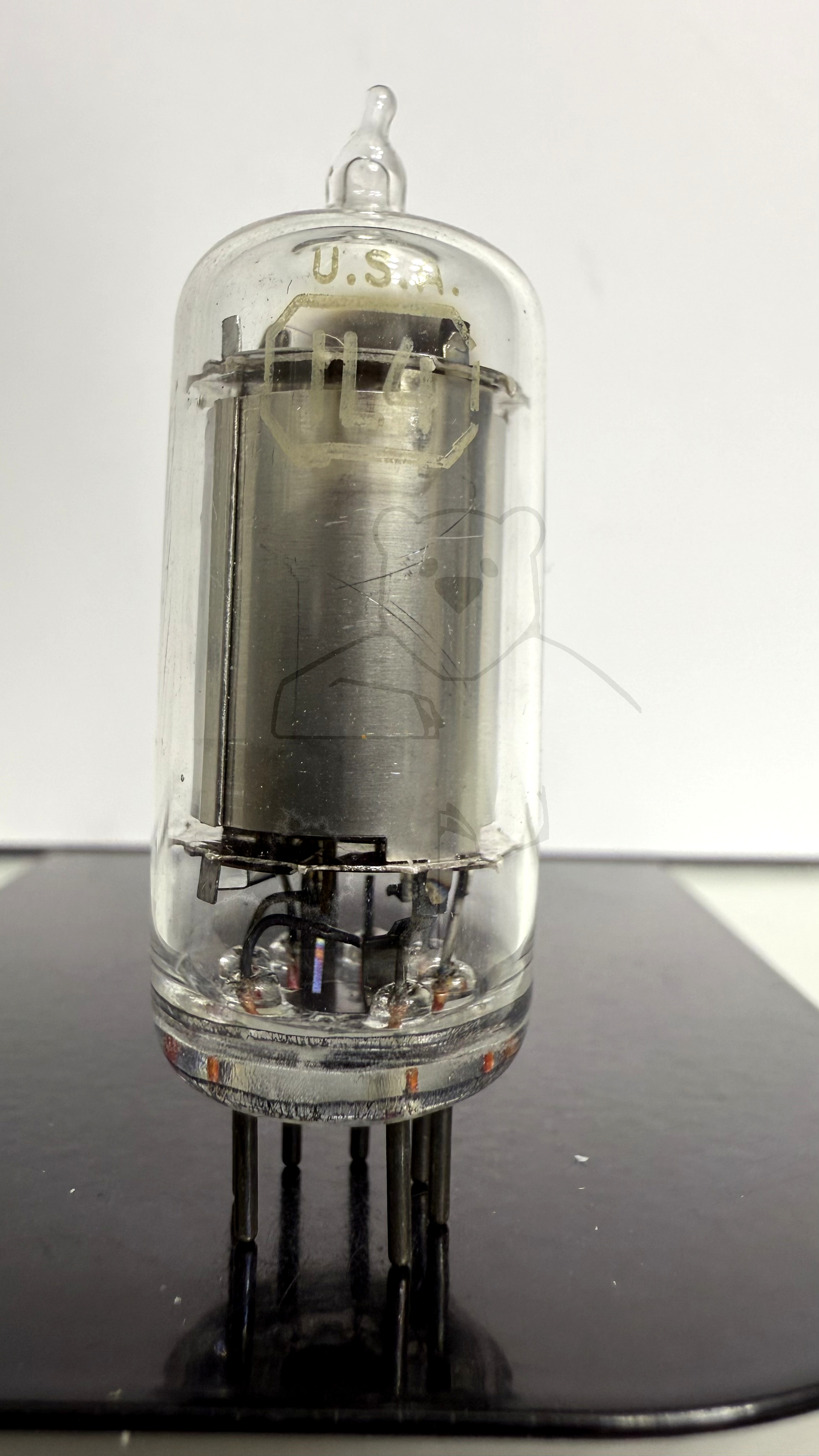

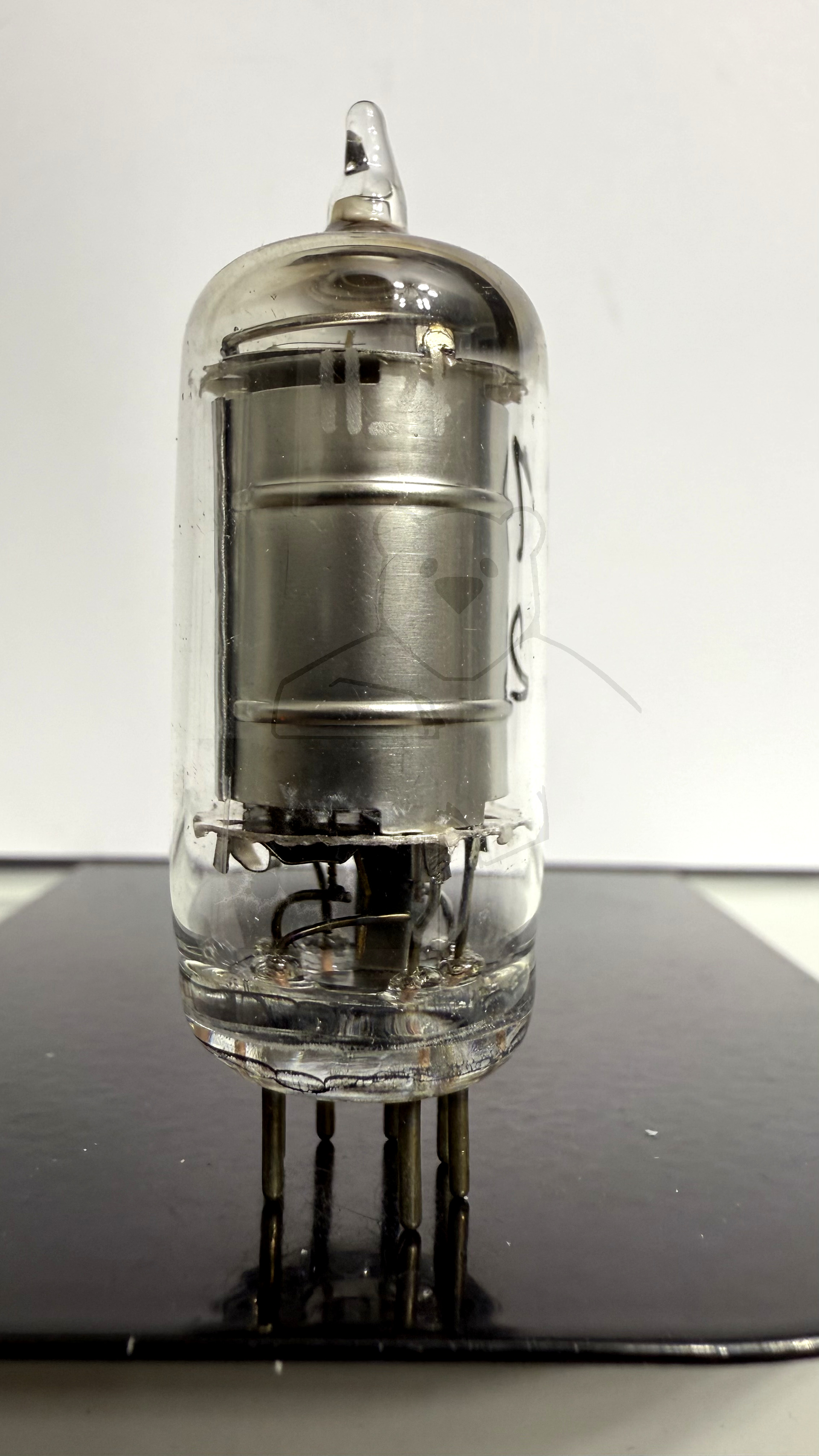

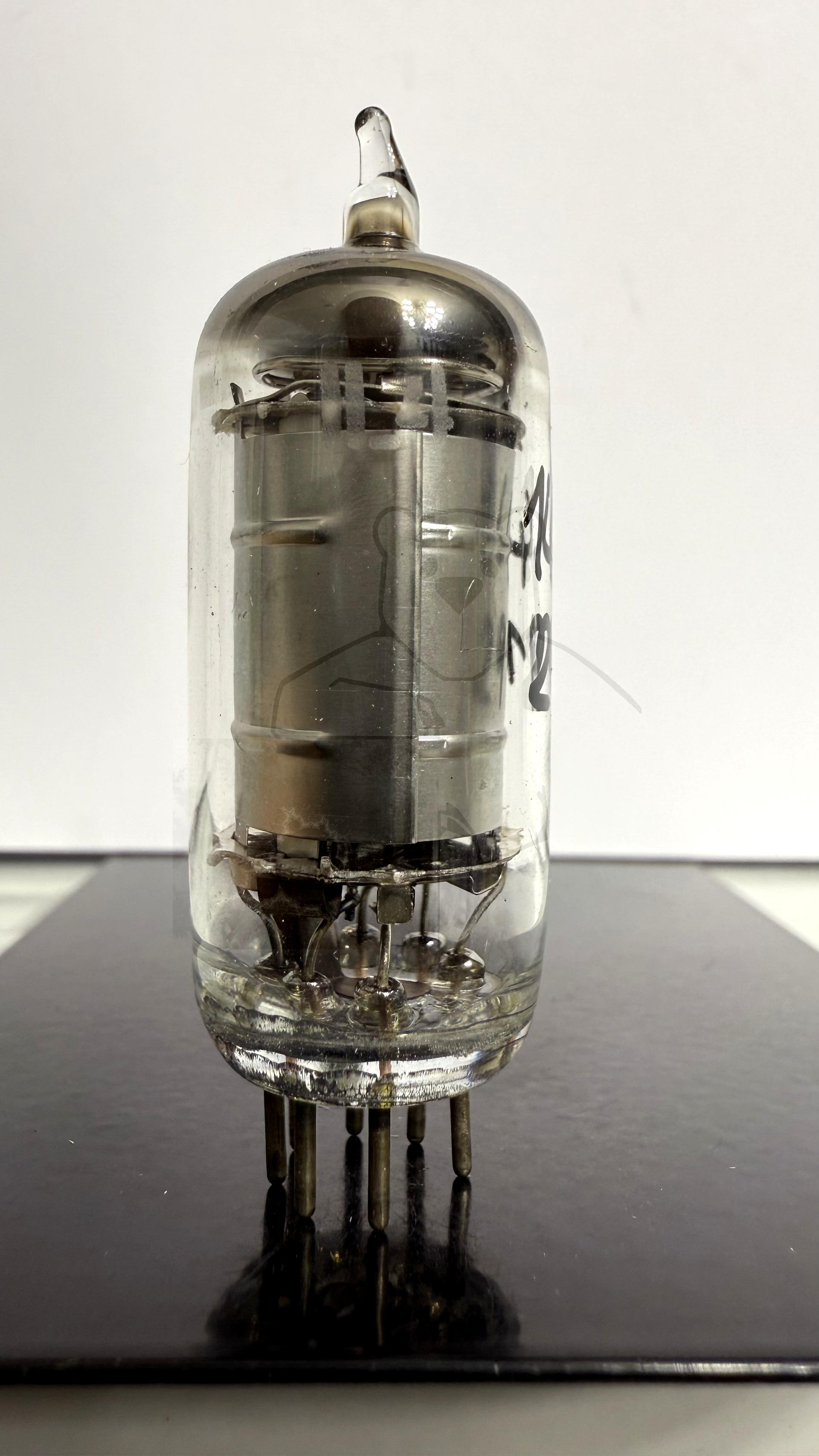

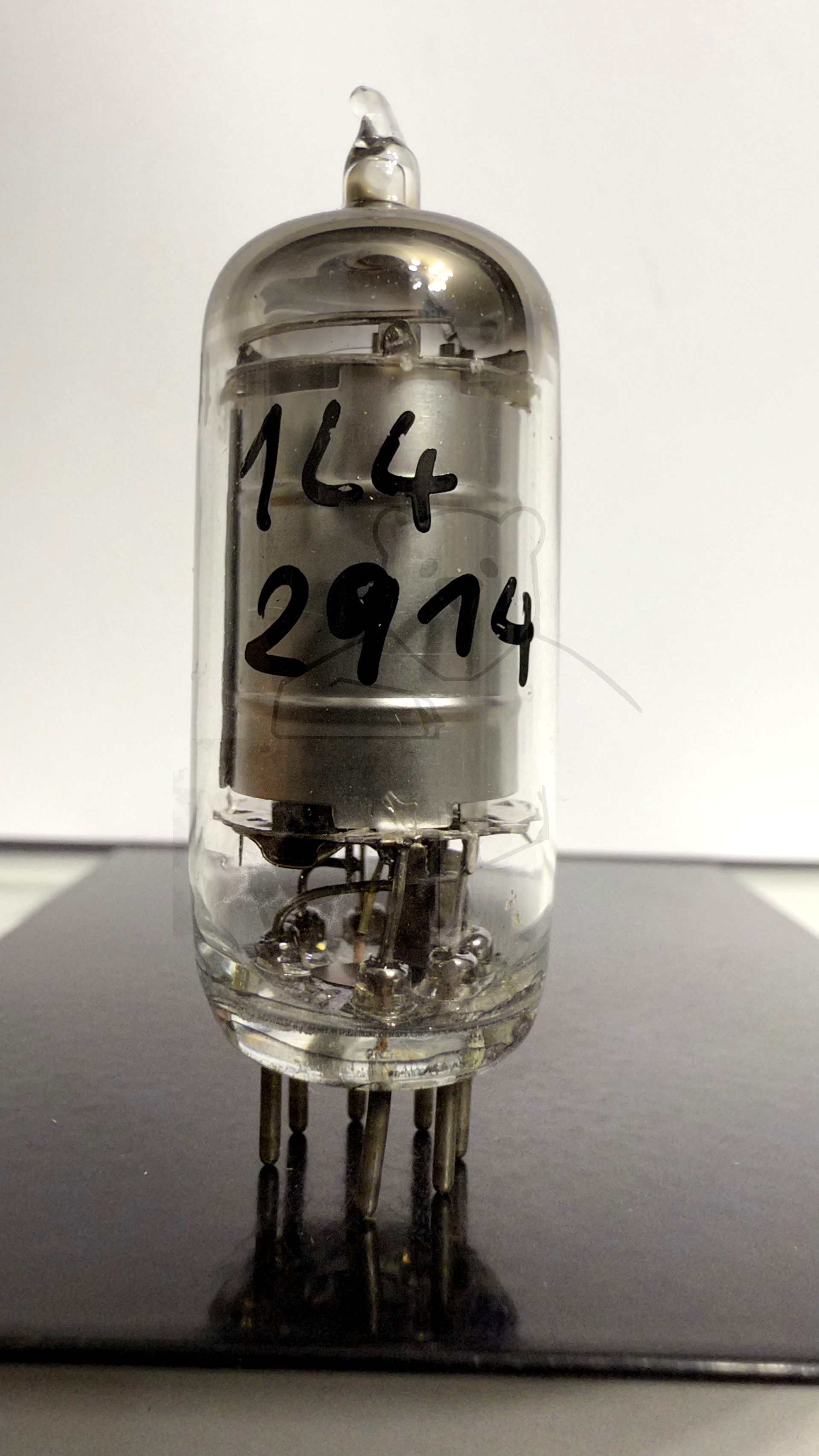

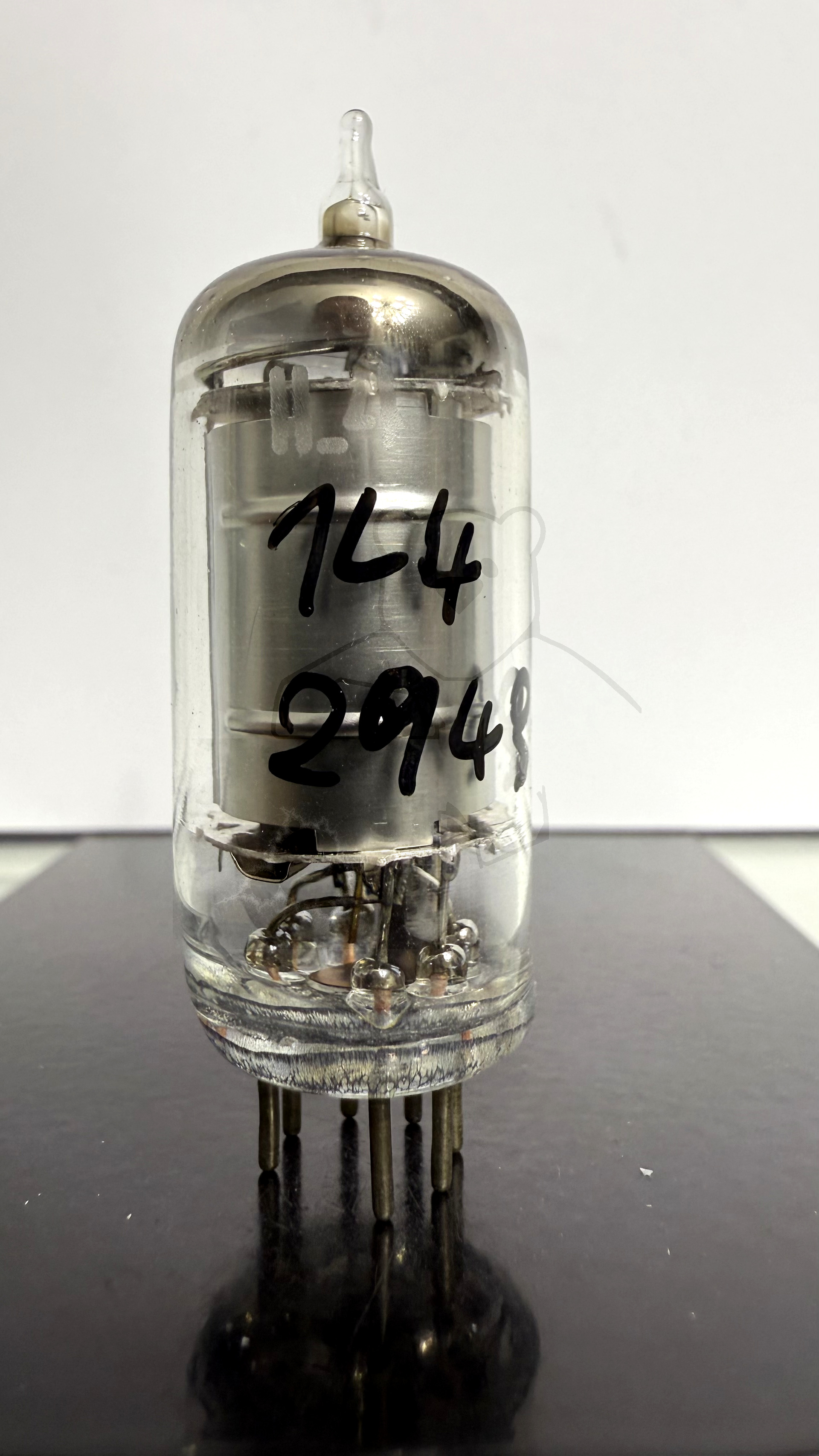

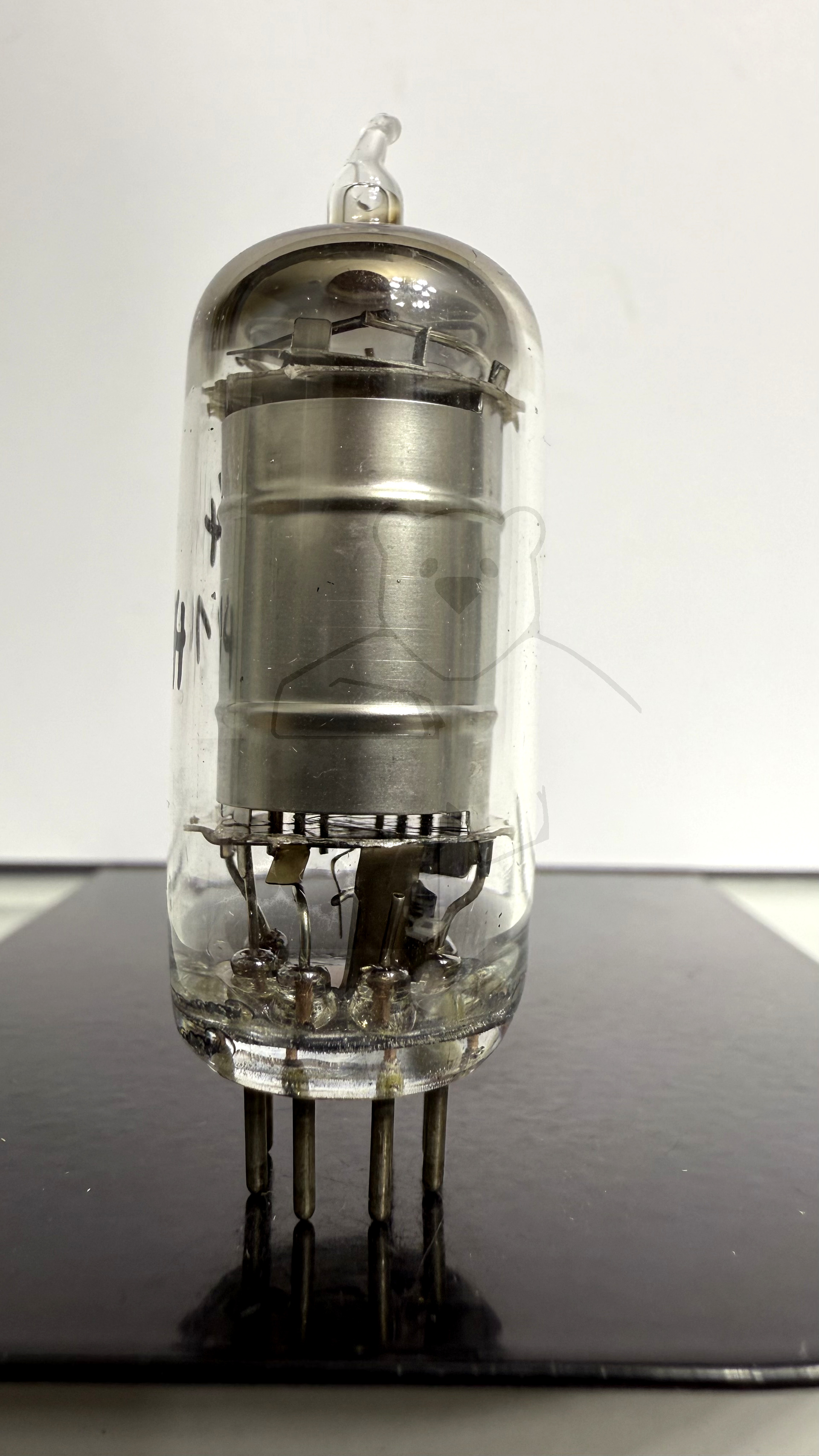

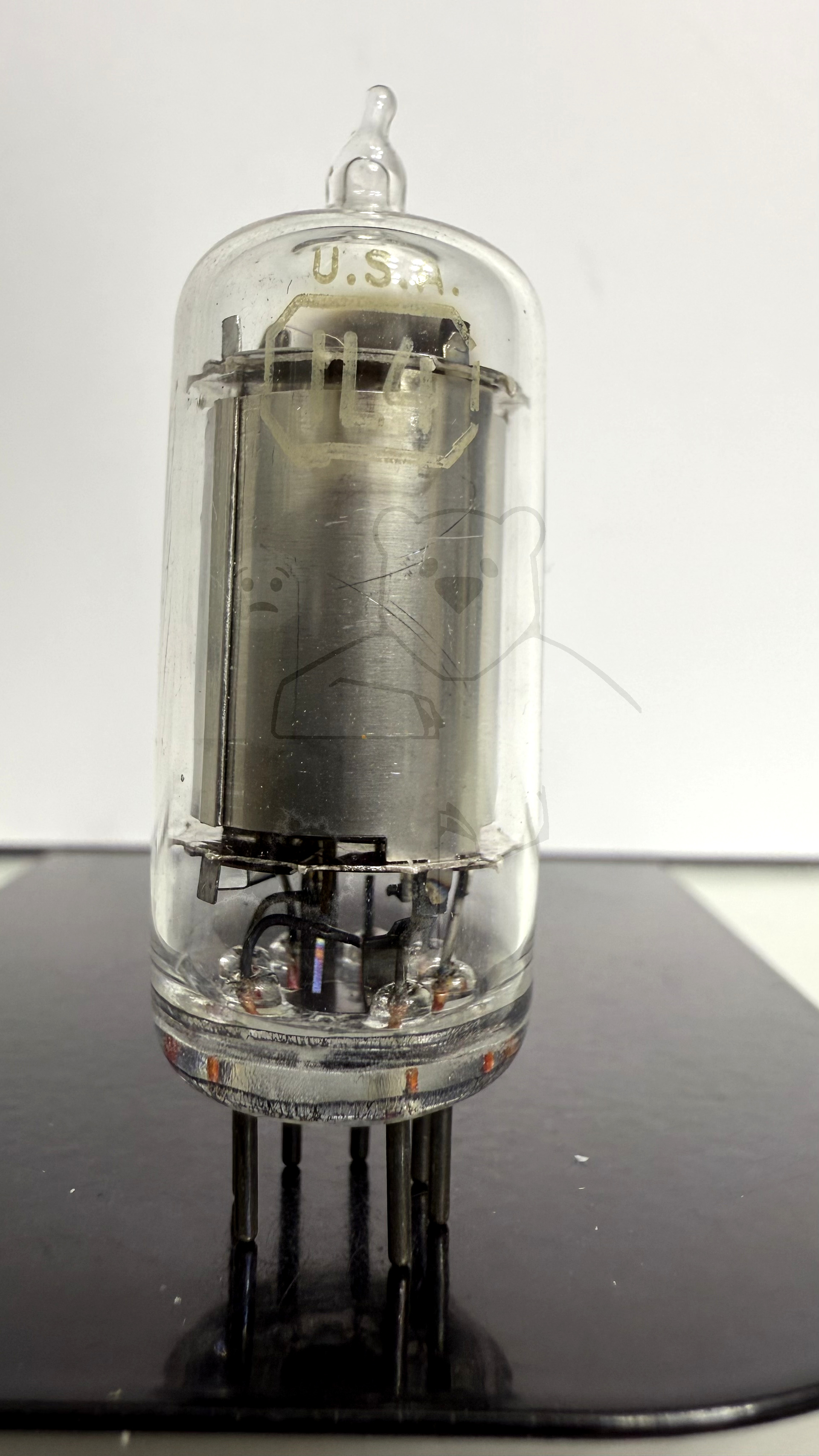

Daten und Bilder der Röhre: 1L4

🔎 Beschreibung der Röhre: 1L4

Name	1L4
Vergleichsname	1F2 CV1758 DF92
Heizspannung (Volt)	1,4
Heizstrom (Ampère)	0,05
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 06:25:24

🔎 Beschreibung der Systeme für die Röhre: 1L4

	System 1
Kathode	1
Gitter 1	6
Gitter 2	3
Gitter 3	1, 5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 7
Abschirmung	1, 5
Funktion	→ Zwischenfrequenzverstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 1L4

Bildquelle: Mazda Belvu Datenblatt

🔎 Datenblätter zur Röhre: 1L4
Datenblatt 1L4 Brimar [www.tubedata.info].pdf (94 kB)
Datenblatt 1L4 Mazda Belvu [www.tubedata.info].pdf (227 kB)
Datenblatt 1L4 RCA [www.tubedata.info].pdf (108 kB)
Datenblatt 1L4 Tung-Sol [www.tubedata.info].pdf (81 kB)
Pruefkarte 1L4 - Neuberger RPM370 Roehrenmessgeraet.pdf (238 kB)
