đ Beschreibung der Röhre: DC90 Inventarnummer: 02929
| Name | â DC90 |
| Vergleichsname | |
| Hersteller | â Siemens |
| Heizspannung (Volt) | 1,4 |
| Heizstrom (AmpĂšre) | 0,05 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Miniatur, 7pol. â Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | A2r |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S16 |
đ Beschreibung der Systeme fĂŒr die Röhre: DC90
| System 1 | |
| Kathode | 1 |
| Gitter 1 | 5, 6 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2, 3 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 7 |
| Abschirmung | |
| Funktion | â Oszillator |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der DC90
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: DC90
Datenblatt DC90 Philips [www.tubedata.info].pdf (258 kB)
Datenblatt DC90 RFT.pdf (78 kB)
Datenblatt DC90 Telefunken Handbuch der Rundfunk Roehren Band 1.pdf (2015 kB)
Pruefkarte DC90 - Funke W19 Roehrenpruefer.pdf (162 kB)
Pruefkarte DC90 - Neuberger RPM370 Roehrenmessgeraet.pdf (192 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: DC90

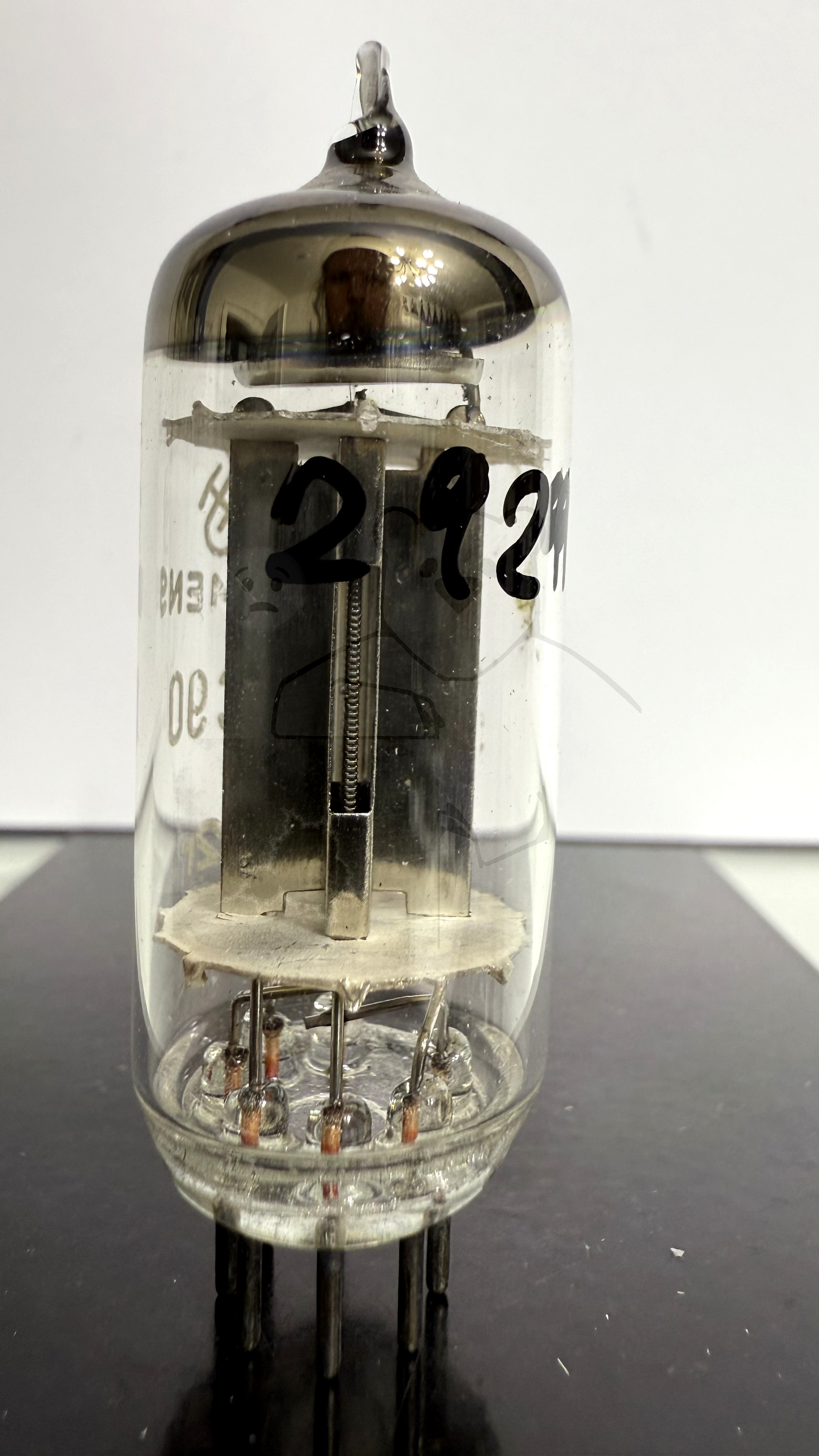

Röhre DC90 #2929 Bild 1
