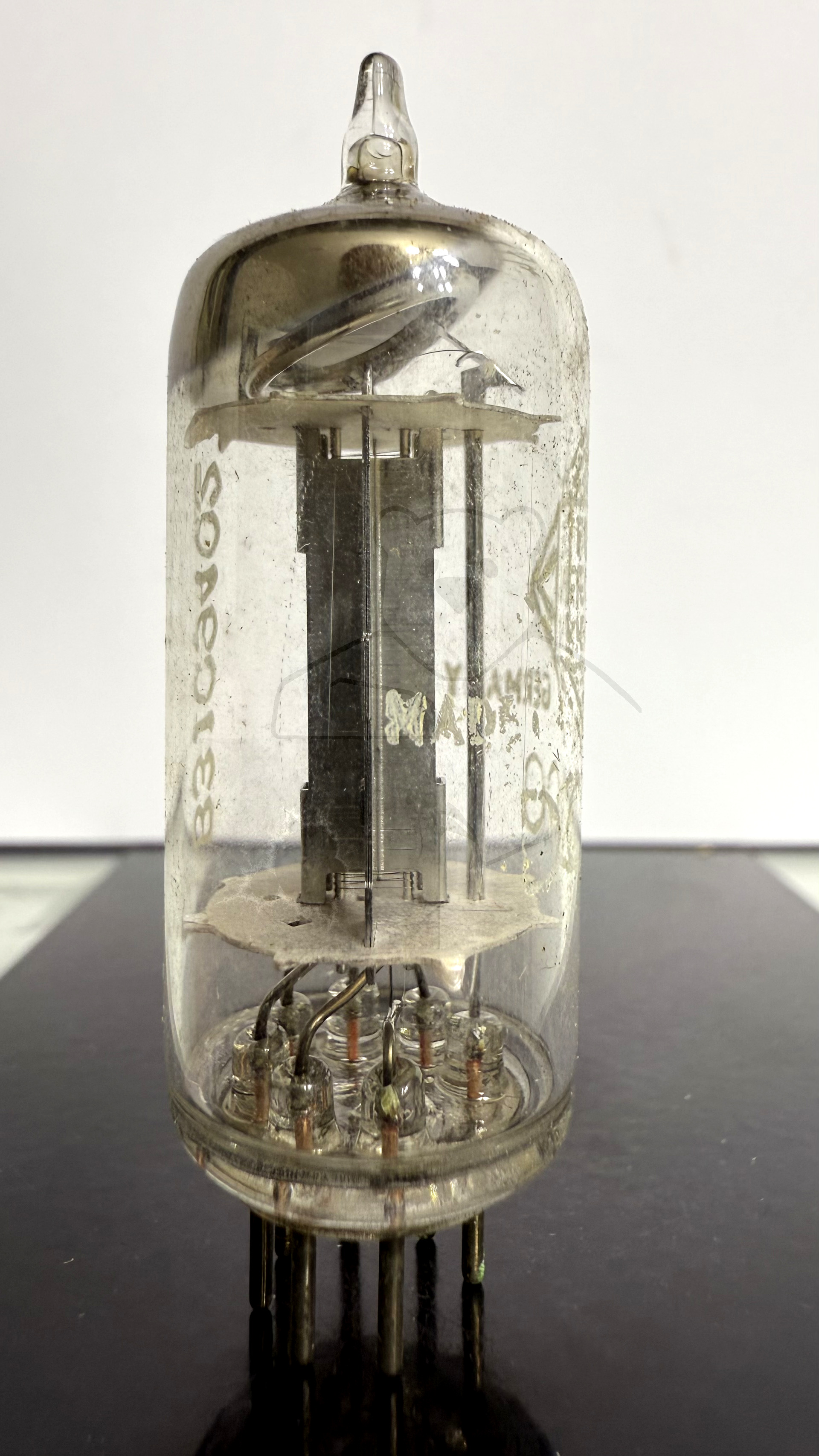

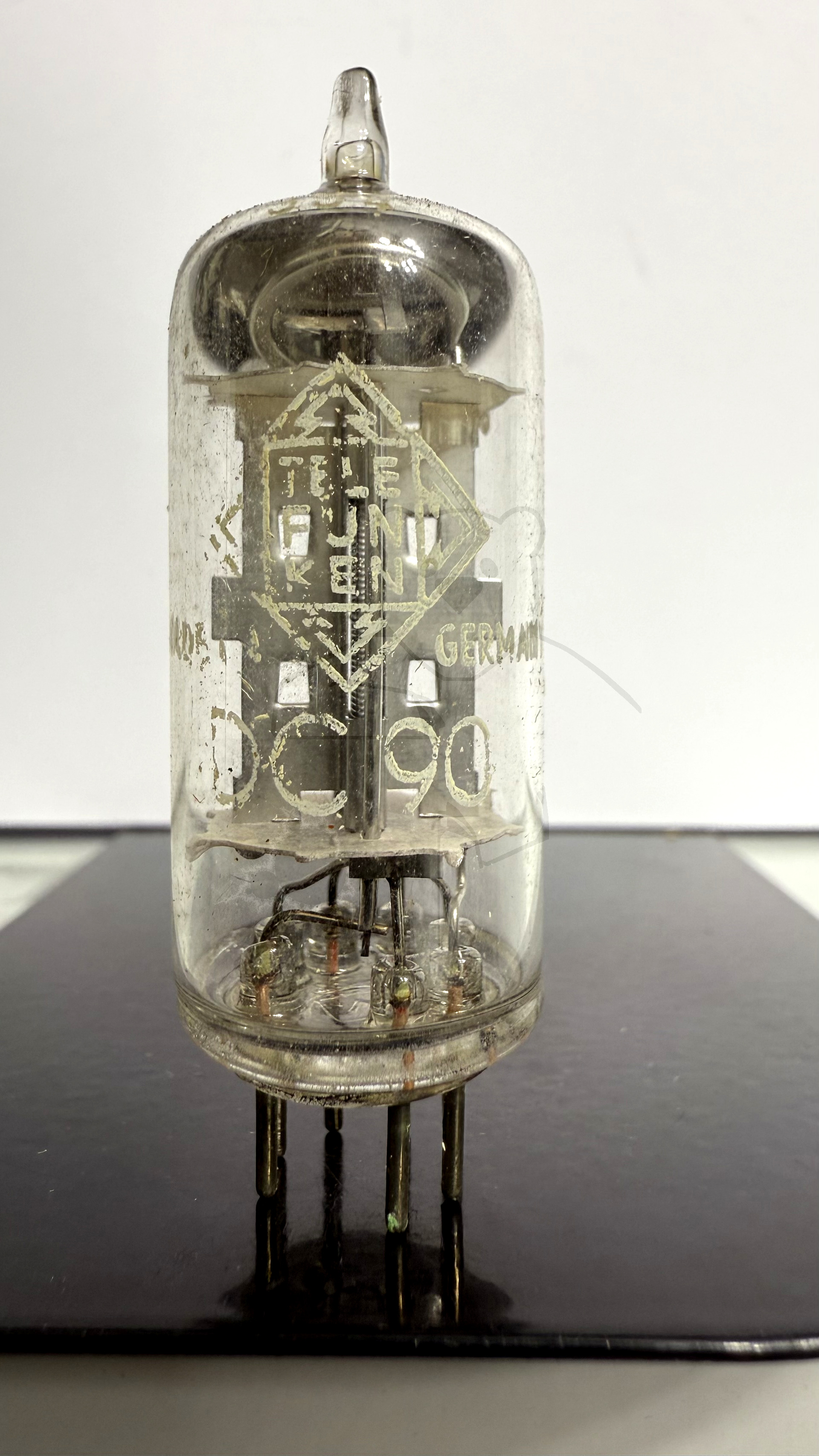

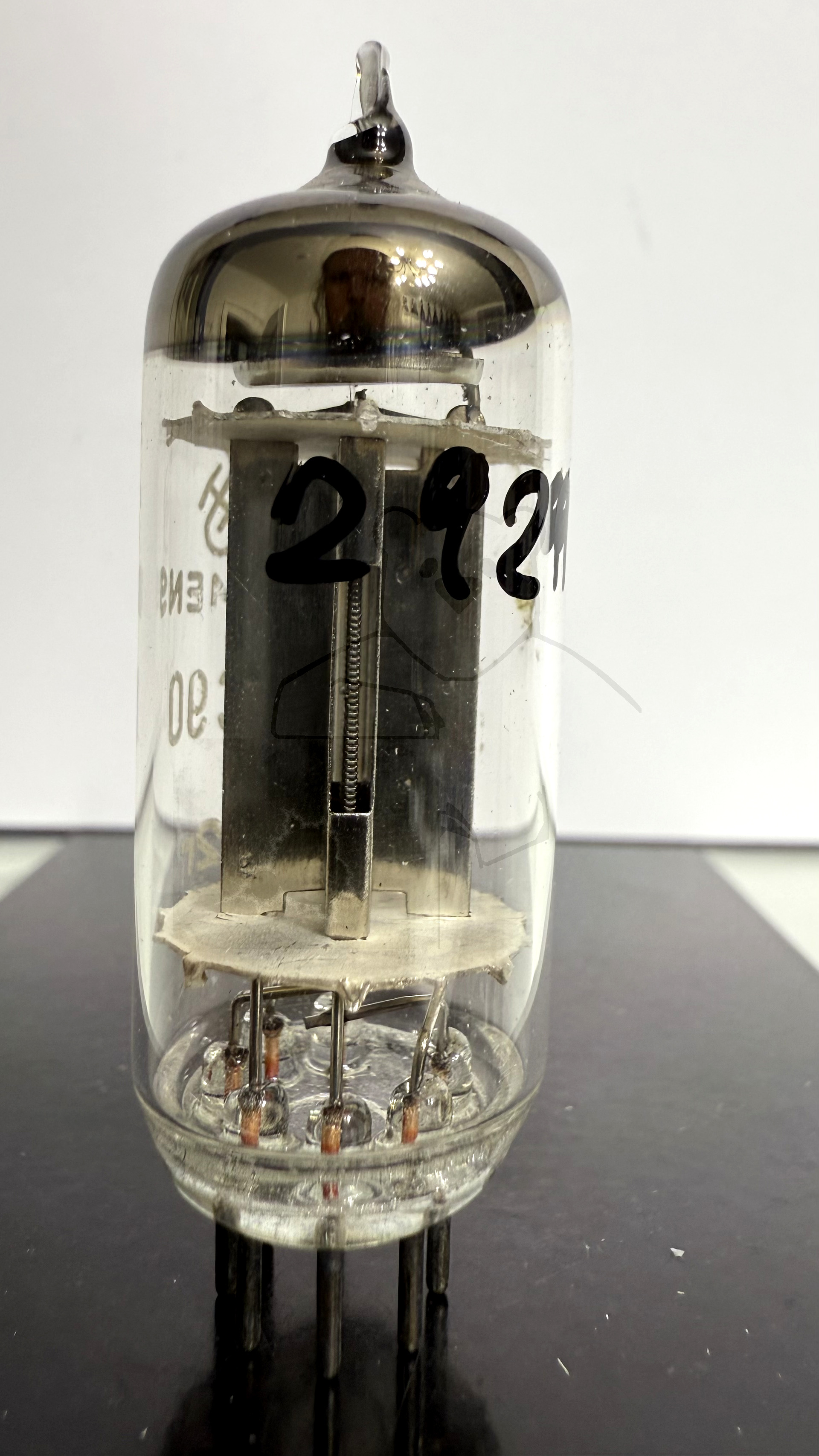

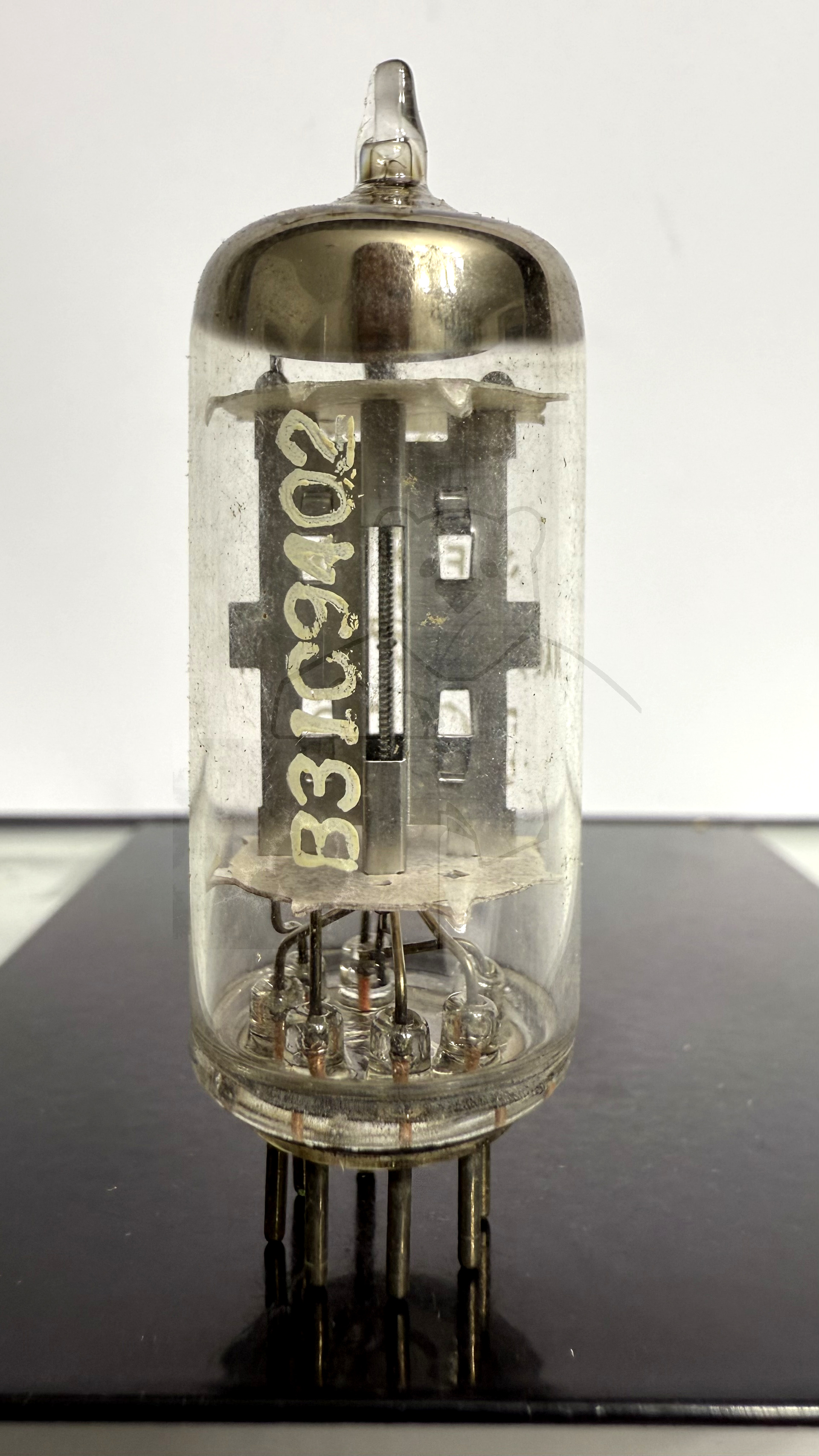

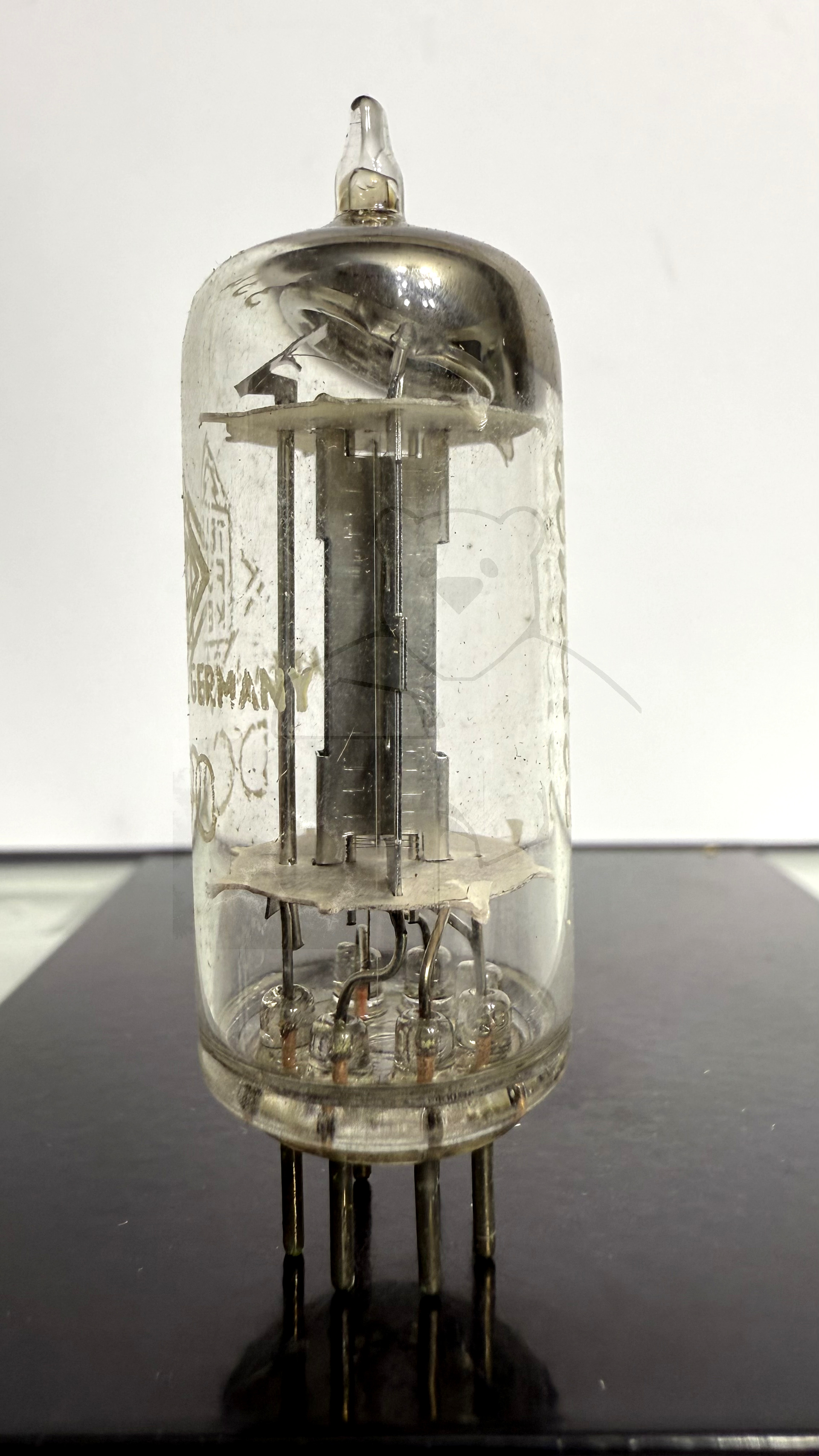

Daten und Bilder der Röhre: DC90

🔎 Beschreibung der Röhre: DC90

Name	DC90
Vergleichsname
Heizspannung (Volt)	1,4
Heizstrom (Ampère)	0,05
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:09

🔎 Beschreibung der Systeme für die Röhre: DC90

	System 1
Kathode	1
Gitter 1	5, 6
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2, 3
Anode 2
Leuchtschirm
Heizung	1, 7
Abschirmung
Funktion	→ Oszillator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

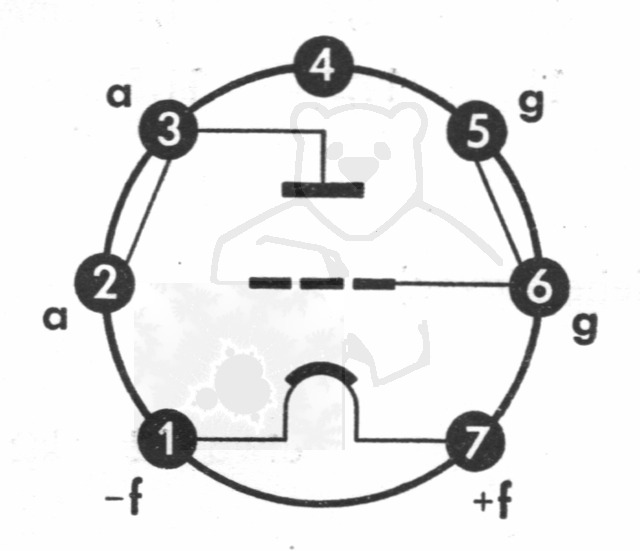

🔎 Sockelschaltung der DC90

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: DC90
Datenblatt DC90 Philips [www.tubedata.info].pdf (258 kB)
Datenblatt DC90 RFT.pdf (78 kB)
Datenblatt DC90 Telefunken Handbuch der Rundfunk Roehren Band 1.pdf (2015 kB)
Pruefkarte DC90 - Funke W19 Roehrenpruefer.pdf (162 kB)
Pruefkarte DC90 - Neuberger RPM370 Roehrenmessgeraet.pdf (192 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
