🔎 Beschreibung der Röhre: DK96 Inventarnummer: 02920

Name → DK96
Vergleichsname
1AB6
Hersteller → Siemens
Heizspannung (Volt) 1,4
Heizstrom (AmpĂšre) 0,025
Art der Heizung Direkt
Röhren mit Sockel → Informationen zum Sockel: Miniatur, 7pol.
→ Liste aller Röhren mit: Miniatur, 7pol.
Informationen Röhrentyp
Informationen Typ prĂŒfen???
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager S15


🔎 Beschreibung der Systeme fĂŒr die Röhre: DK96

System 1
Kathode 1
Gitter 1 4
Gitter 2 3
Gitter 3 6
Gitter 4 5
Gitter 5 7
Gitter 6
Gitter 7
Anode 1 2
Anode 2
Leuchtschirm
Heizung 1, 7
Abschirmung
Funktion
→ Mischroehre


Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der DK96

Bildquelle: Telefunken Datenblatt


🔎 DatenblĂ€tter zur Röhre: DK96
  • Datenblatt DK96 Brimar [www.tubedata.info].pdf (50 kB)
  • Datenblatt DK96 Mazda Belvu [www.tubedata.info].pdf (340 kB)
  • Datenblatt DK96 Mullard [www.tubedata.info].pdf (61 kB)
  • Datenblatt DK96 Philips [www.tubedata.info].pdf (805 kB)
  • Datenblatt DK96 RFT.pdf (90 kB)
  • Datenblatt DK96 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (3795 kB)
  • Pruefkarte DK96 1AB2 - Neuberger RPM370 Roehrenmessgeraet.pdf (224 kB)
  • Pruefkarte DK96 1AB6 - Funke W19 Roehrenpruefer.pdf (168 kB)

  • Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache 📹 Probleme mit einem Datenblatt klĂ€ren

    🔎 Bilder der Röhre: DK96

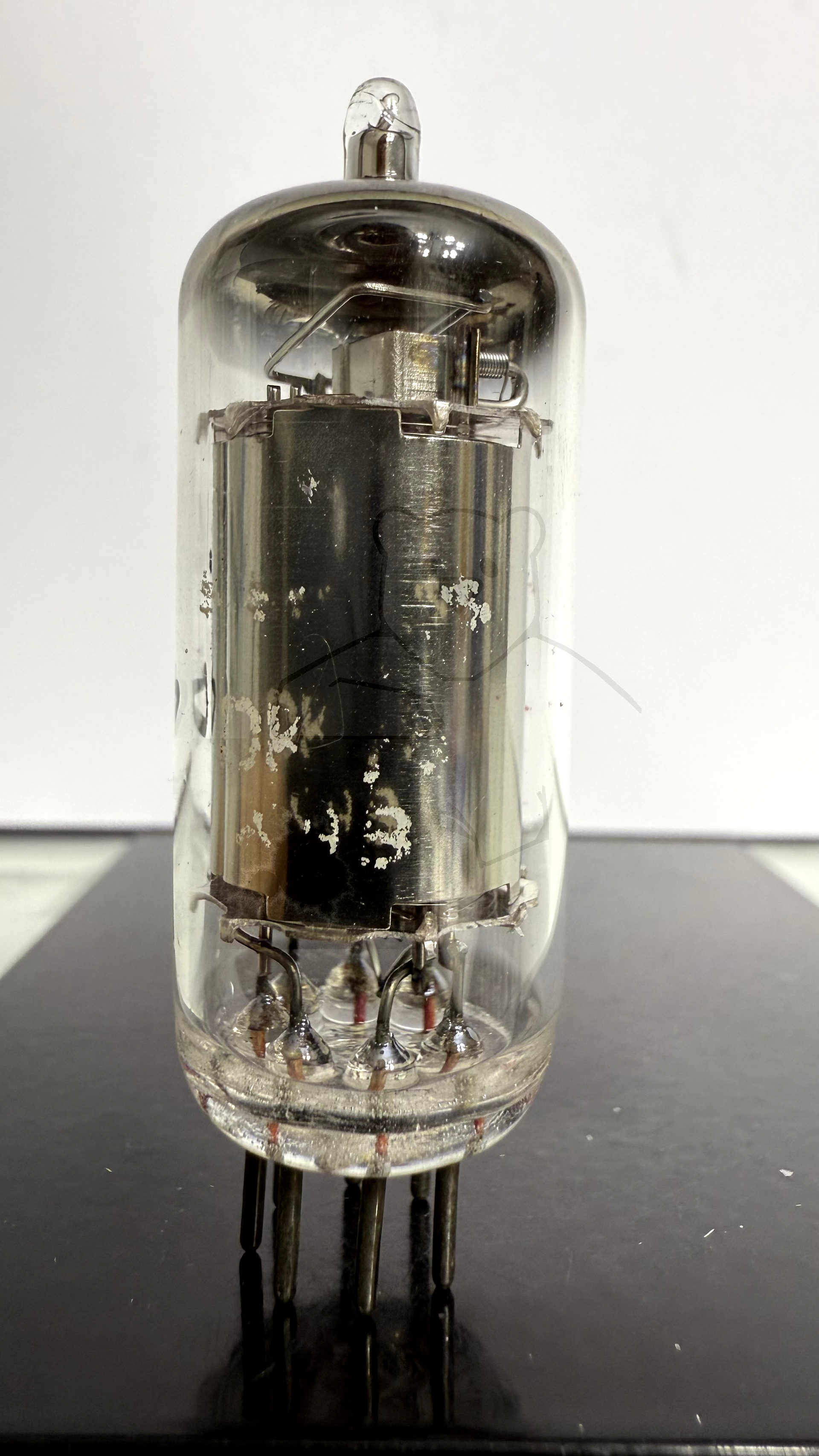

    Röhre DK96 #2920 Bild 1
    Röhre DK96 #2920 Bild 1
