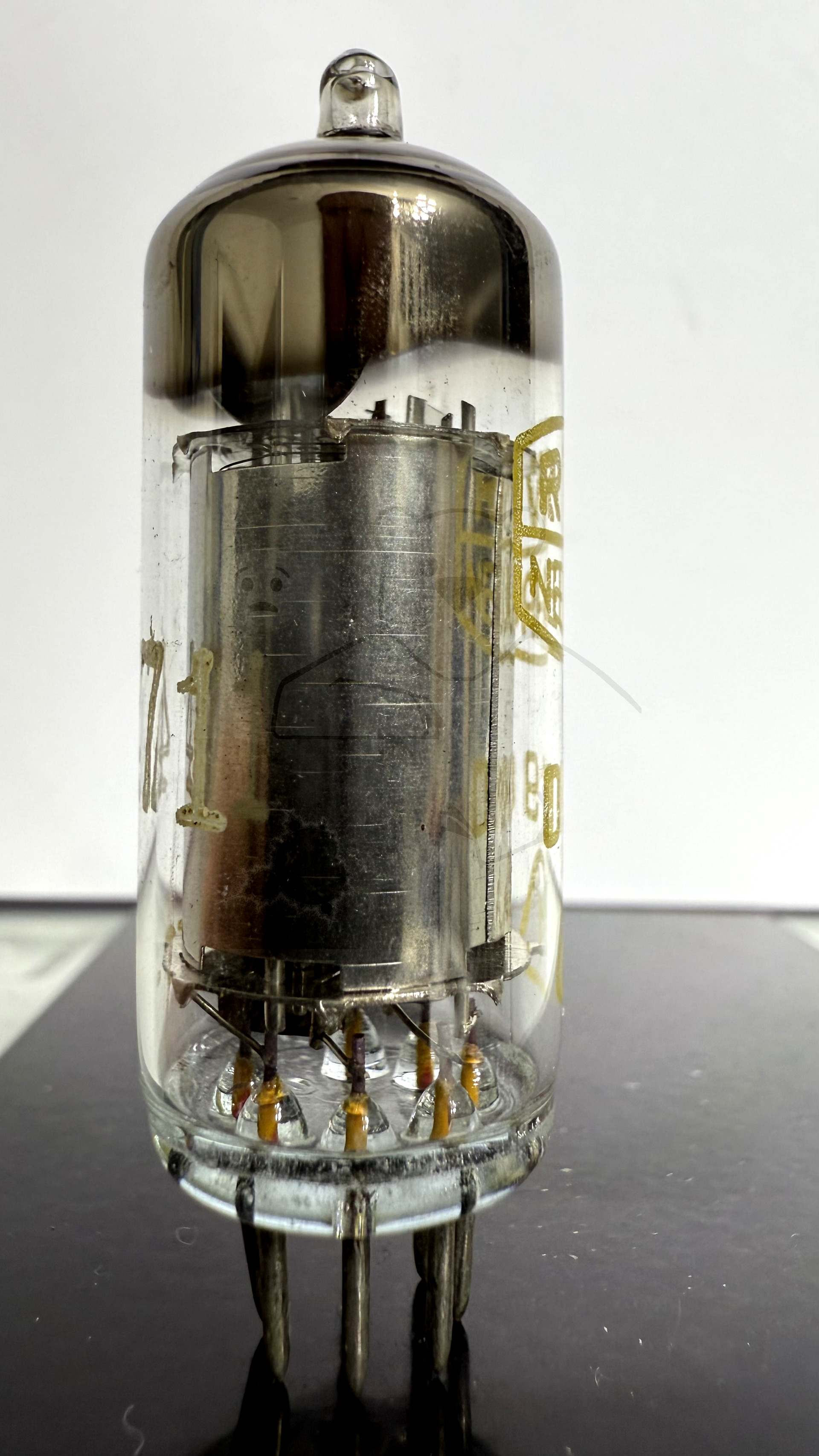

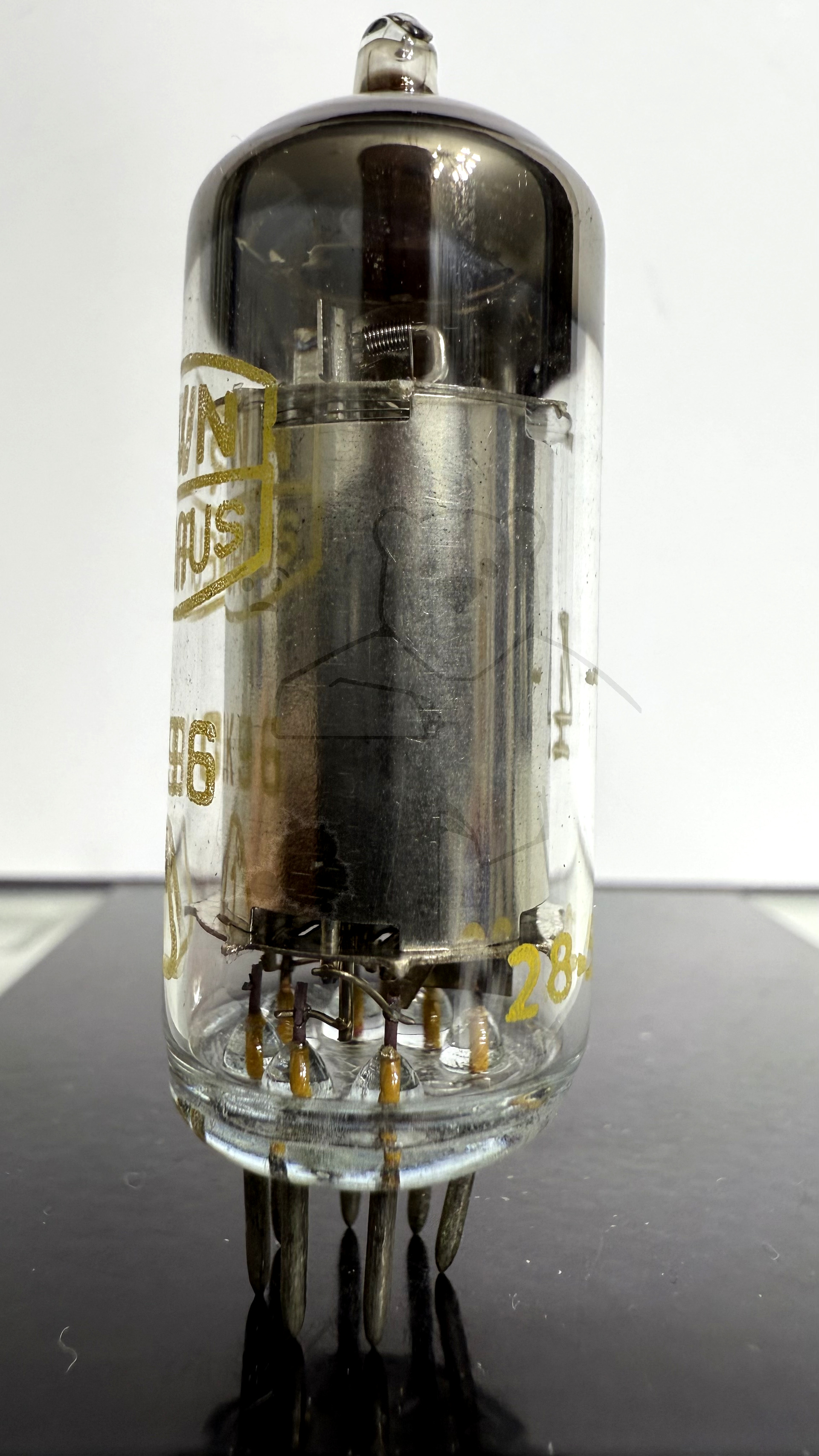

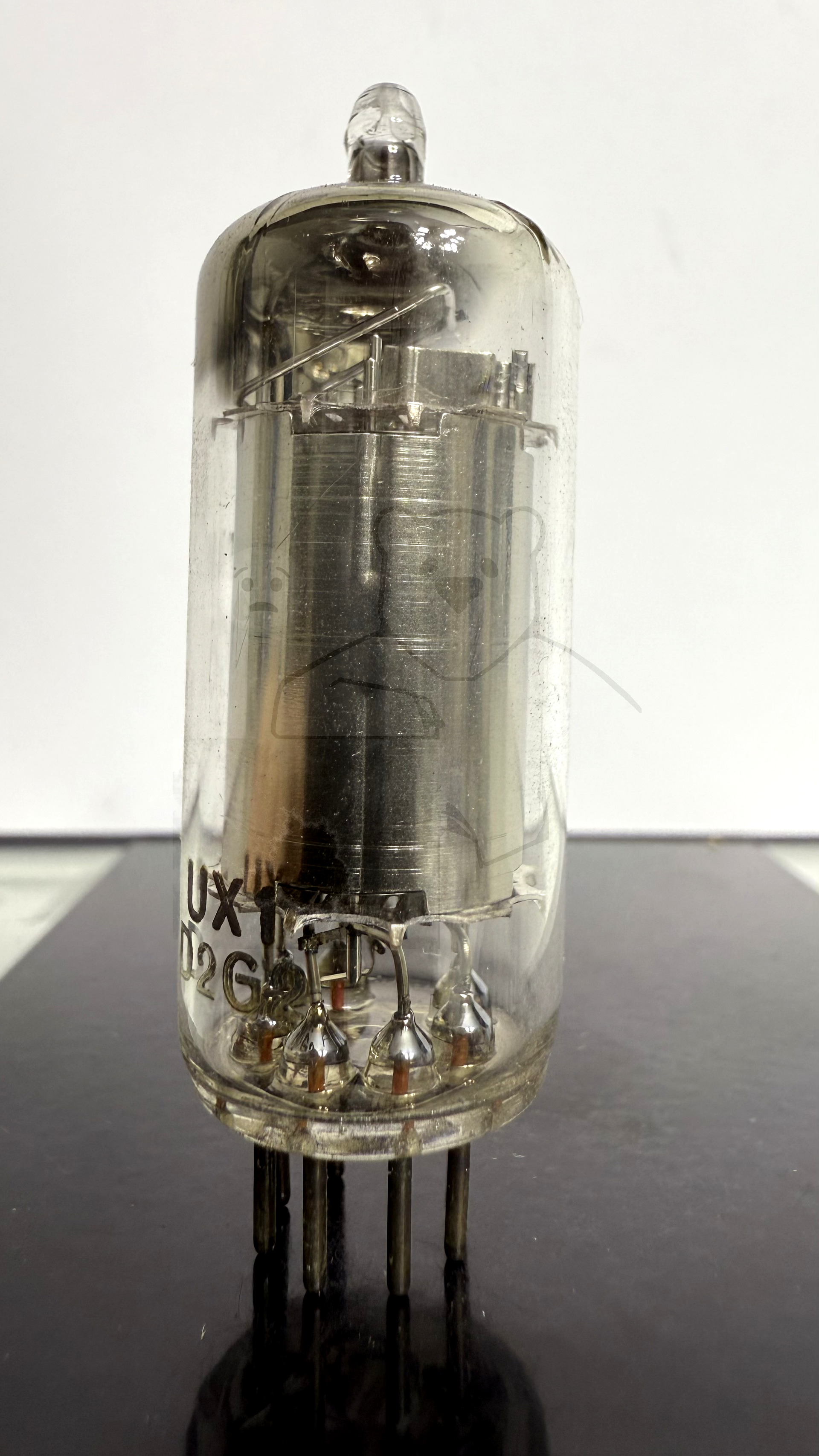

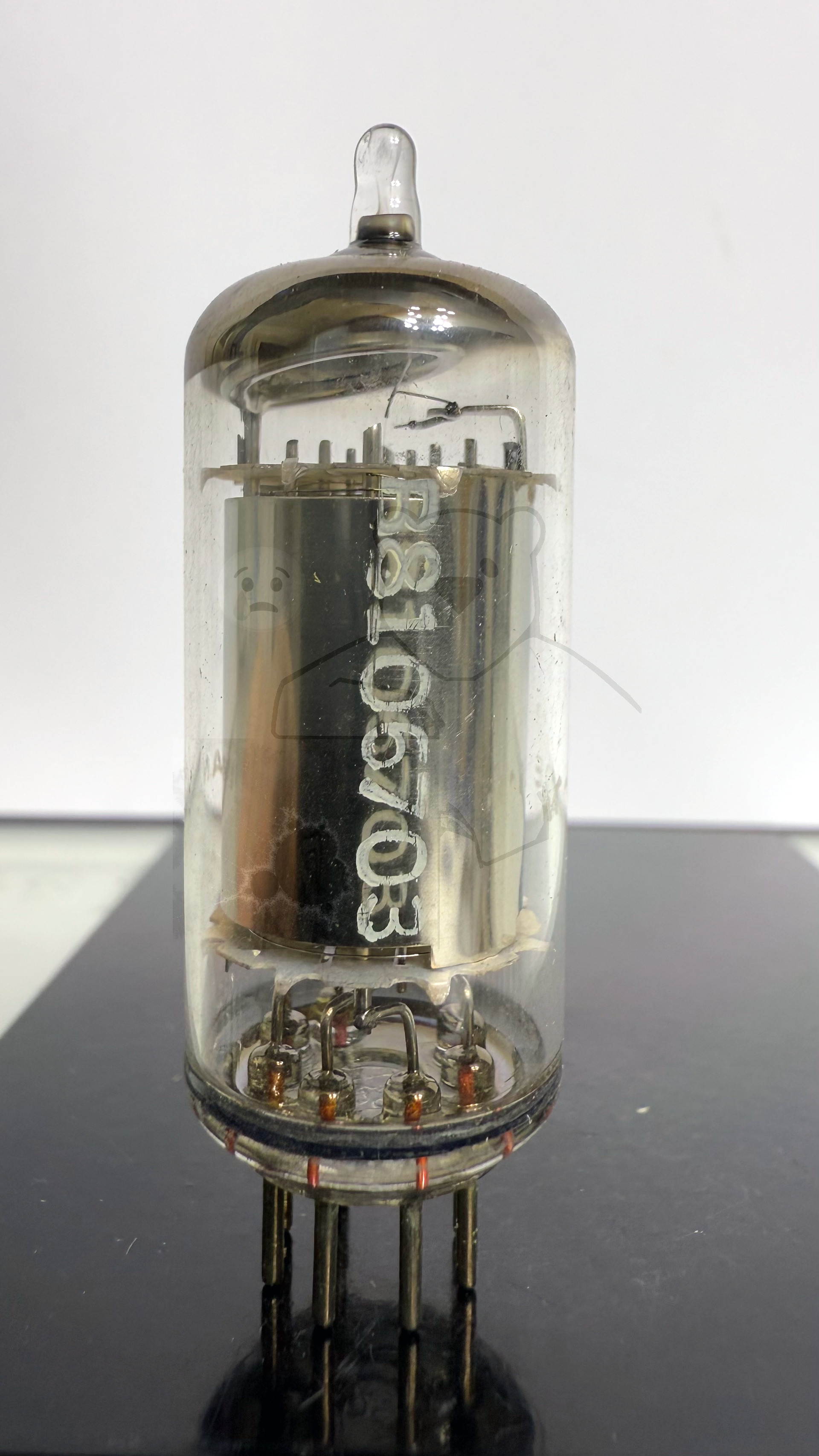

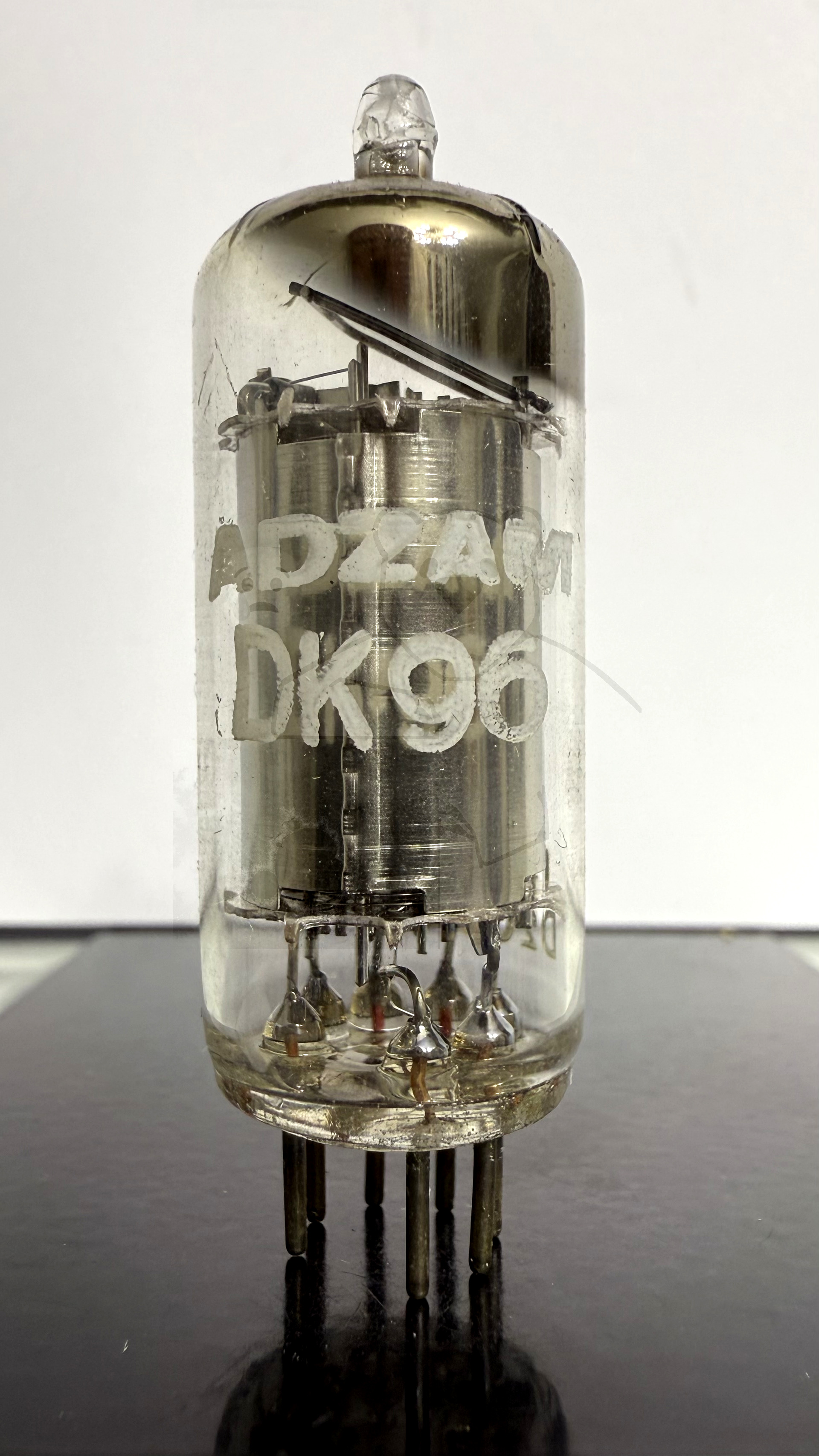

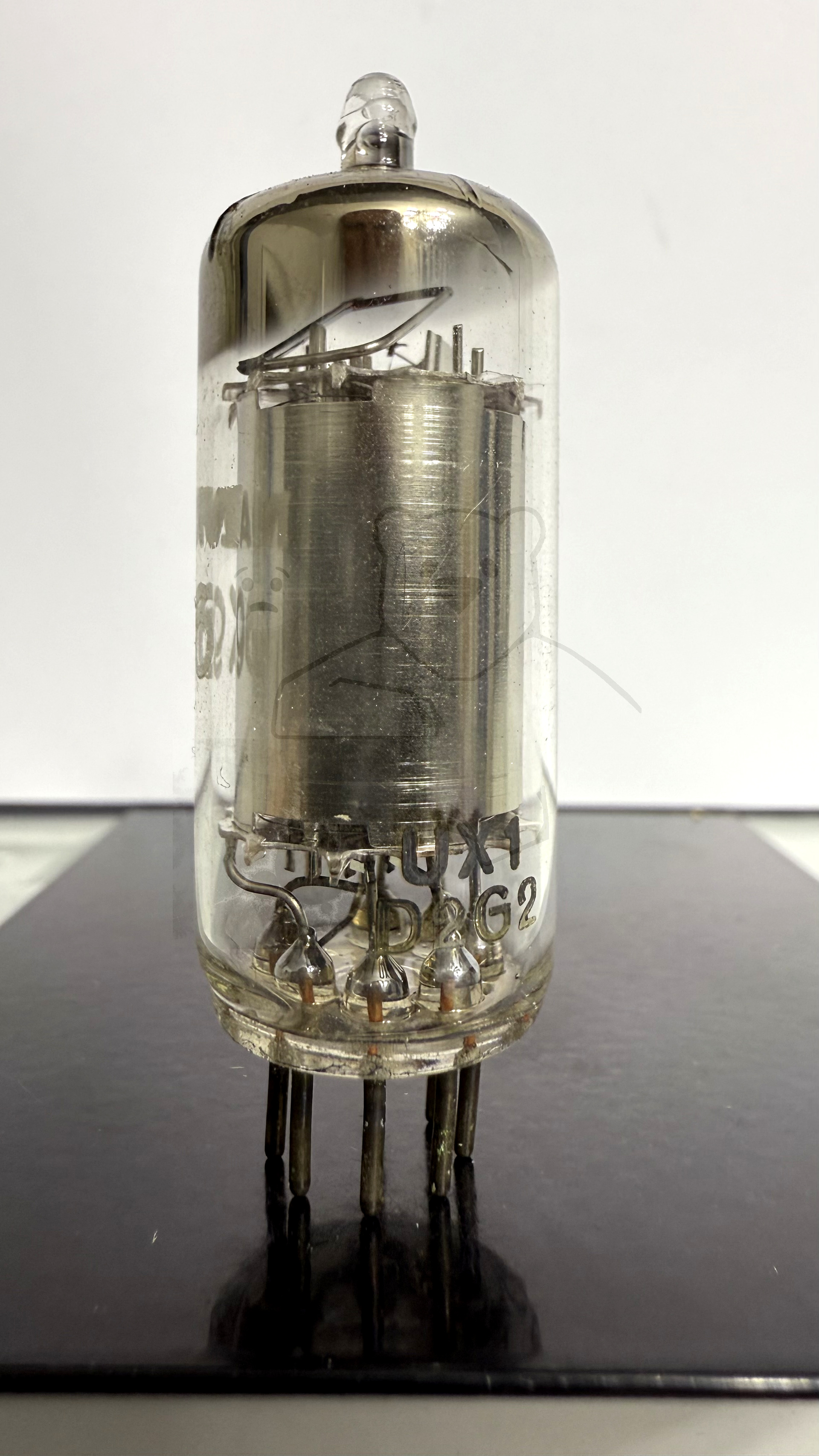

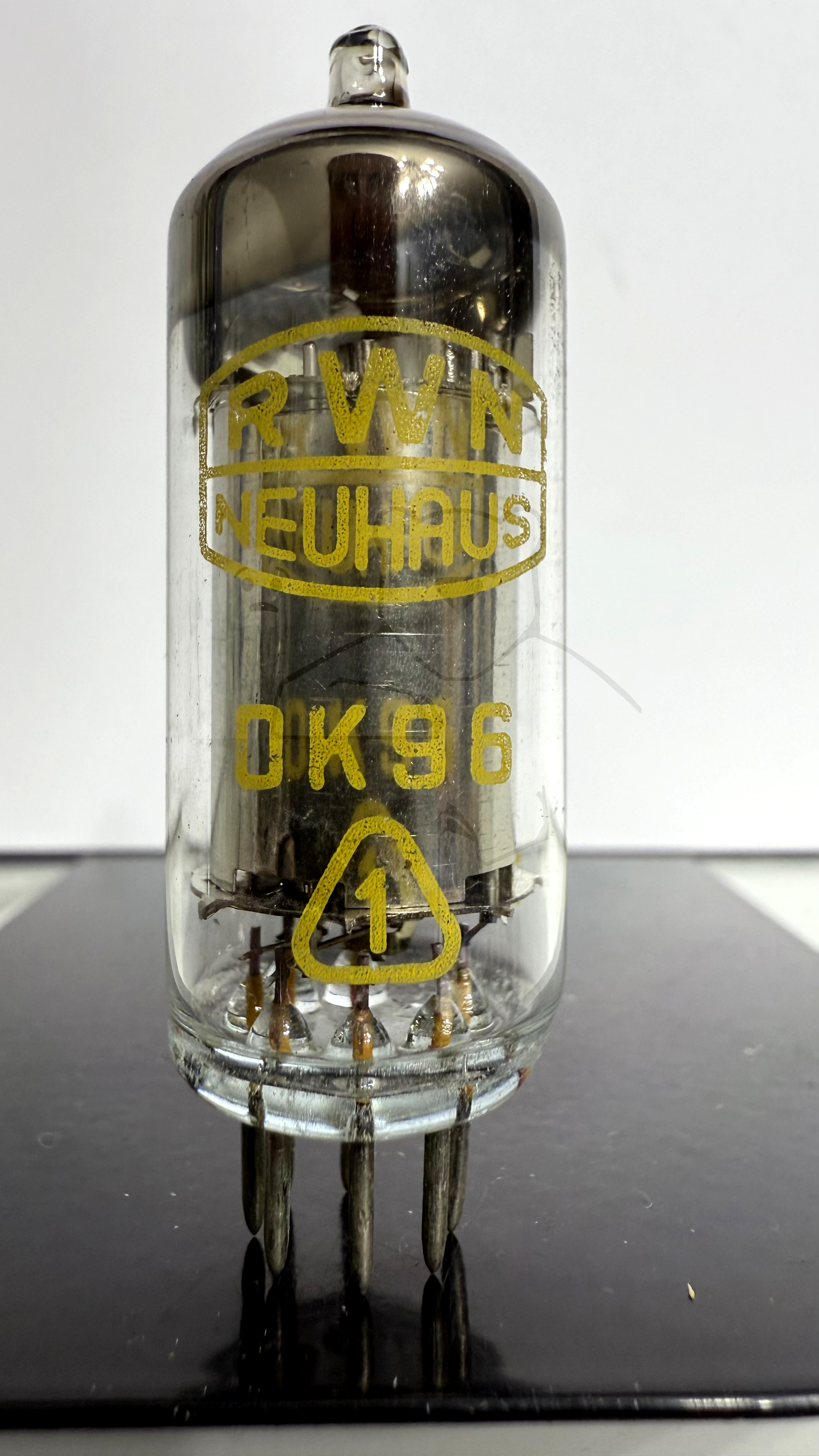

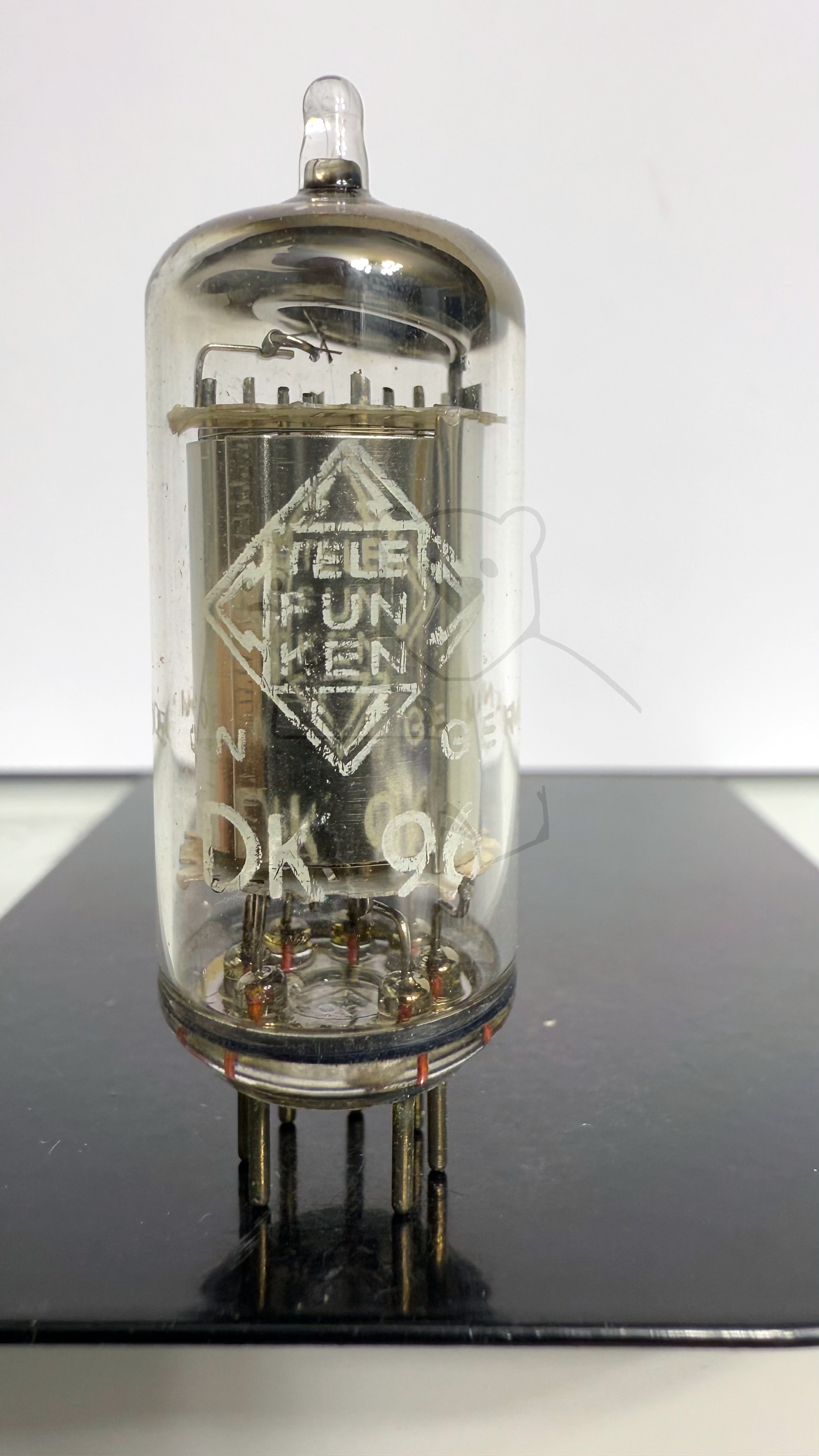

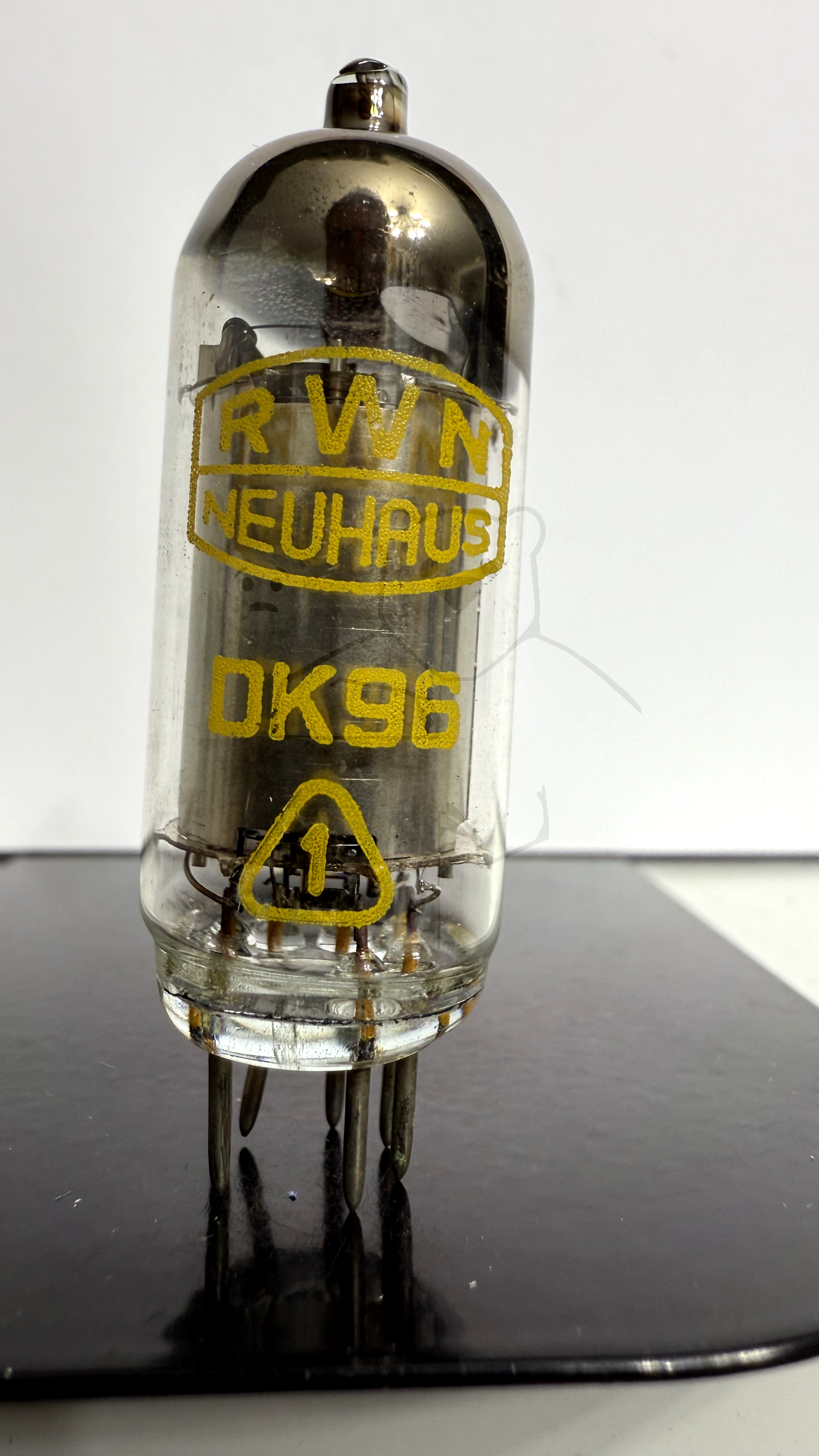

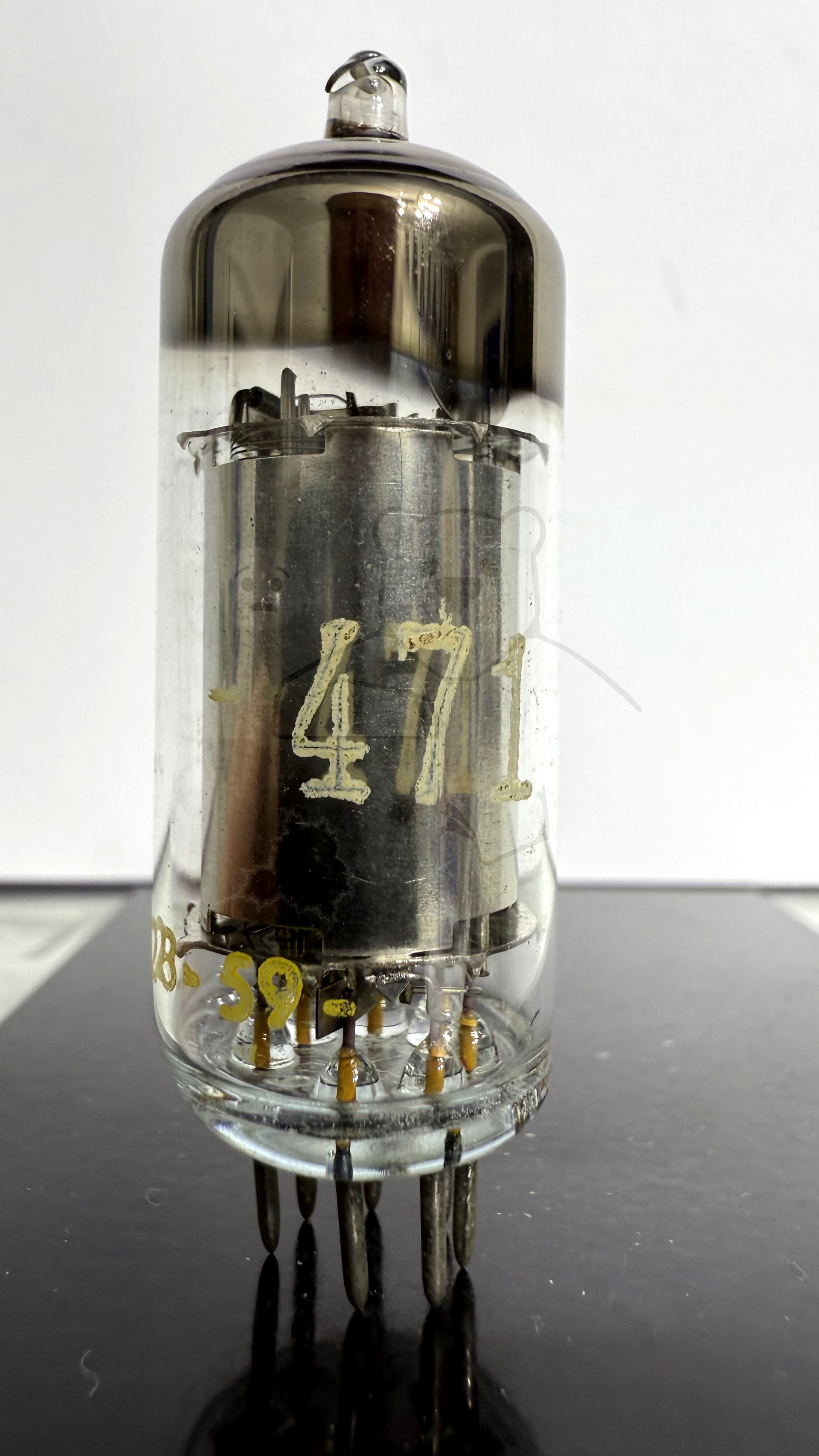

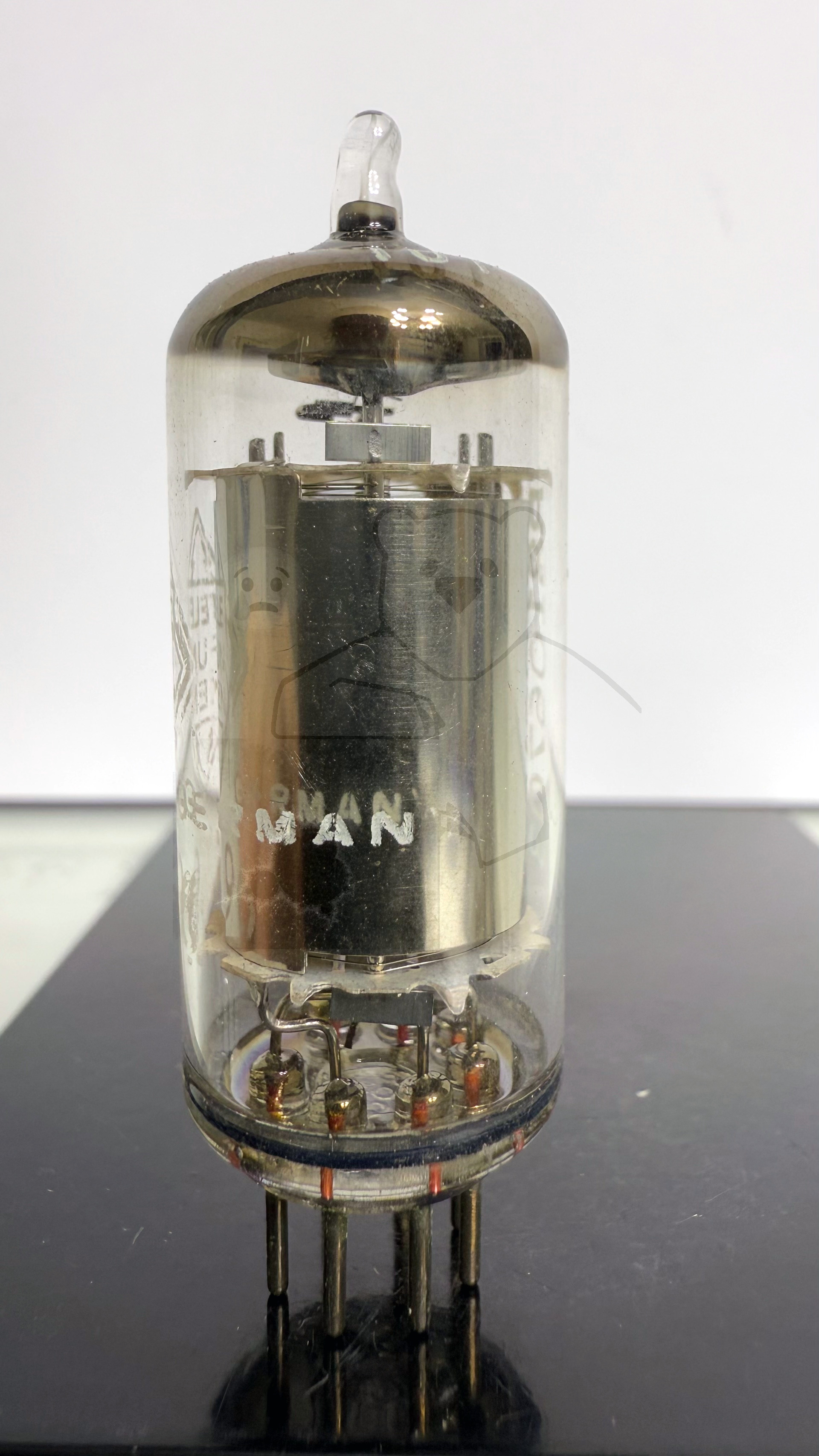

Daten und Bilder der Röhre: DK96

🔎 Beschreibung der Röhre: DK96

Name	DK96
Vergleichsname	1AB6
Heizspannung (Volt)	1,4
Heizstrom (Ampère)	0,025
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:09

🔎 Beschreibung der Systeme für die Röhre: DK96

	System 1
Kathode	1
Gitter 1	4
Gitter 2	3
Gitter 3	6
Gitter 4	5
Gitter 5	7
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 7
Abschirmung
Funktion	→ Mischroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der DK96

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: DK96
Datenblatt DK96 Brimar [www.tubedata.info].pdf (50 kB)
Datenblatt DK96 Mazda Belvu [www.tubedata.info].pdf (340 kB)
Datenblatt DK96 Mullard [www.tubedata.info].pdf (61 kB)
Datenblatt DK96 Philips [www.tubedata.info].pdf (805 kB)
Datenblatt DK96 RFT.pdf (90 kB)
Datenblatt DK96 Telefunken Handbuch der Rundfunk Roehren Band 1.pdf (3795 kB)
Pruefkarte DK96 1AB2 - Neuberger RPM370 Roehrenmessgeraet.pdf (224 kB)
Pruefkarte DK96 1AB6 - Funke W19 Roehrenpruefer.pdf (168 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
