Daten und Bilder der Röhre: DL94

🔎 Beschreibung der Röhre: DL94 Inventarnummer: 02916

Name	→ DL94
Vergleichsname	→ 3V4
Hersteller	→ Unbekannter Hersteller
Heizspannung (Volt)	1,4 oder 2,8
Heizstrom (Ampère)	0,1 oder 0,05
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Informationen Röhrentyp	Die Röhre kann mit 2,8V oder 1,4V beheizt werden, je nach Beschaltung der Heizung.
Informationen
Kenn Nummer	732
Ätz- Produktionscode	HP DP
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S14

🔎 Beschreibung der Systeme für die Röhre: DL94

	System 1
Kathode	1
Gitter 1	6
Gitter 2	3
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 7 - Mittelanzapfung auf Stift 5
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der DL94

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: DL94
Datenblatt DL94 Mullard [www.tubedata.info].pdf (154 kB)
Datenblatt DL94 Philips.pdf (1713 kB)
Datenblatt DL94 RFT Version 1.pdf (83 kB)
Datenblatt DL94 RFT Version 2 [www.tubedata.info].pdf (2703 kB)
Datenblatt DL94 Telefunken Handbuch der Rundfunk Roehren Band 1.pdf (8686 kB)
Pruefkarte DL94 3V4 - Neuberger RPM370 Roehrenmessgeraet.pdf (196 kB)
Pruefkarte DL94 3V4 1P11 - Funke W19 Roehrenpruefer.pdf (158 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: DL94

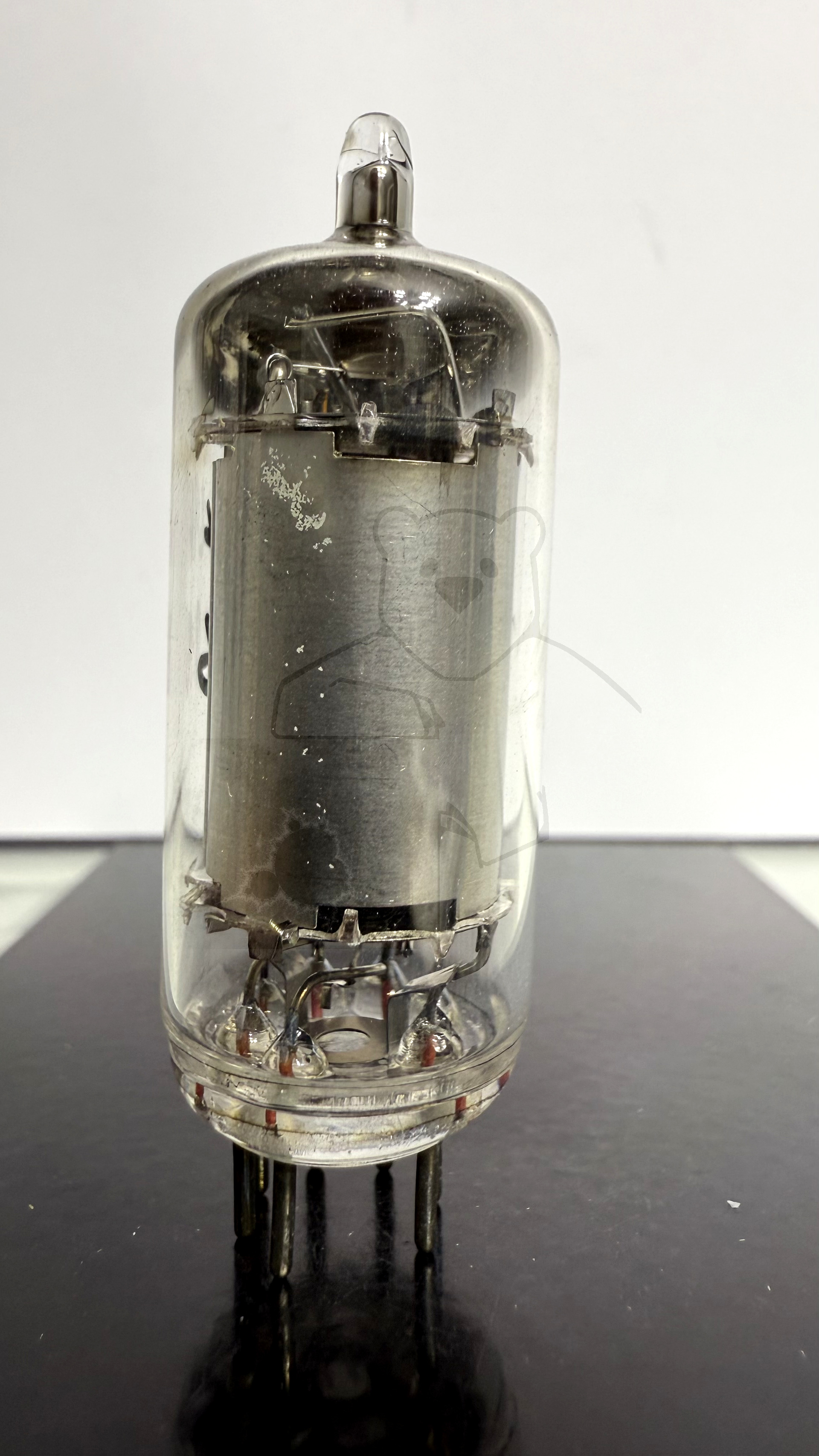

Röhre DL94 #2916 Bild 1

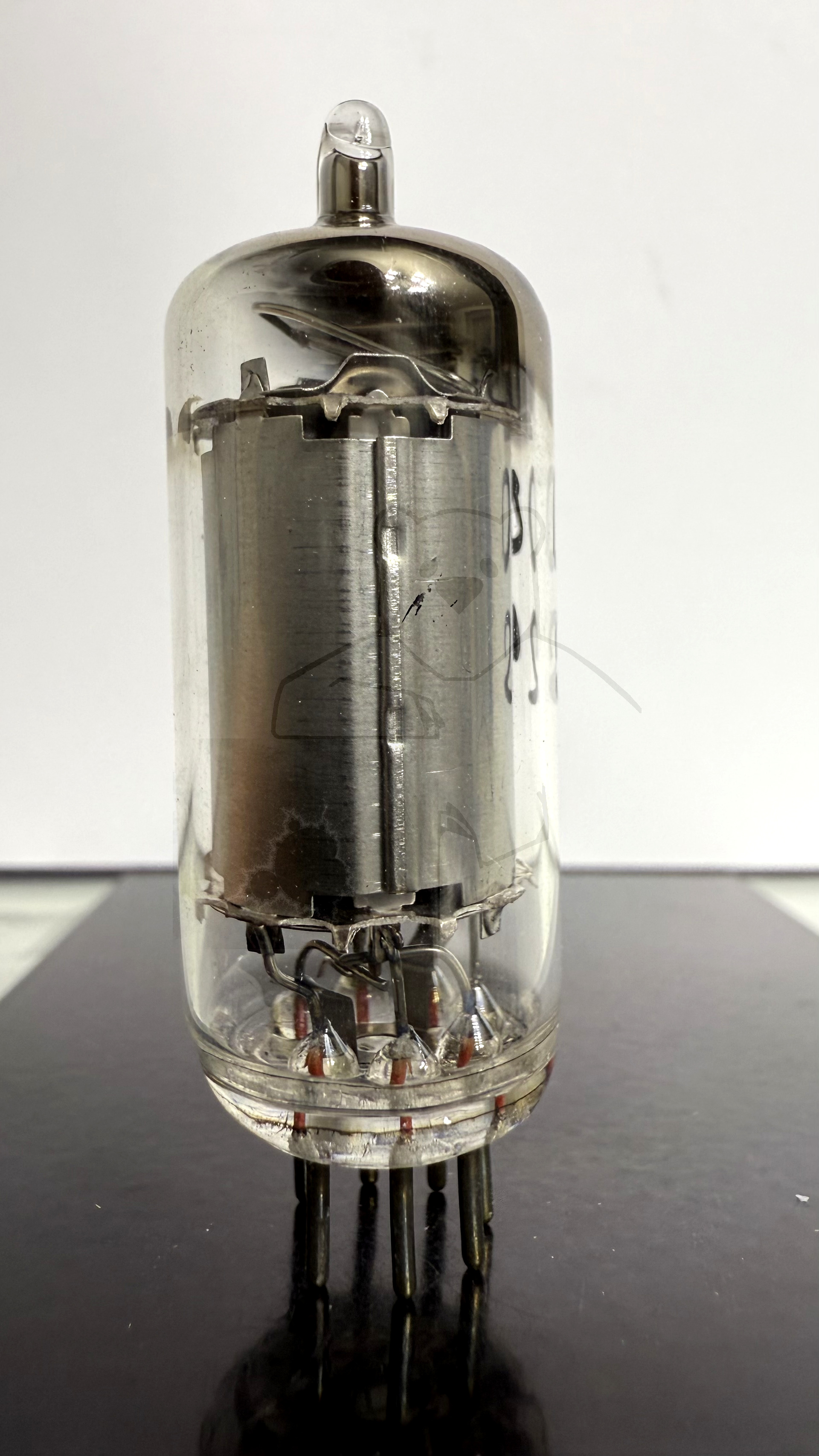

Röhre DL94 #2916 Bild 2

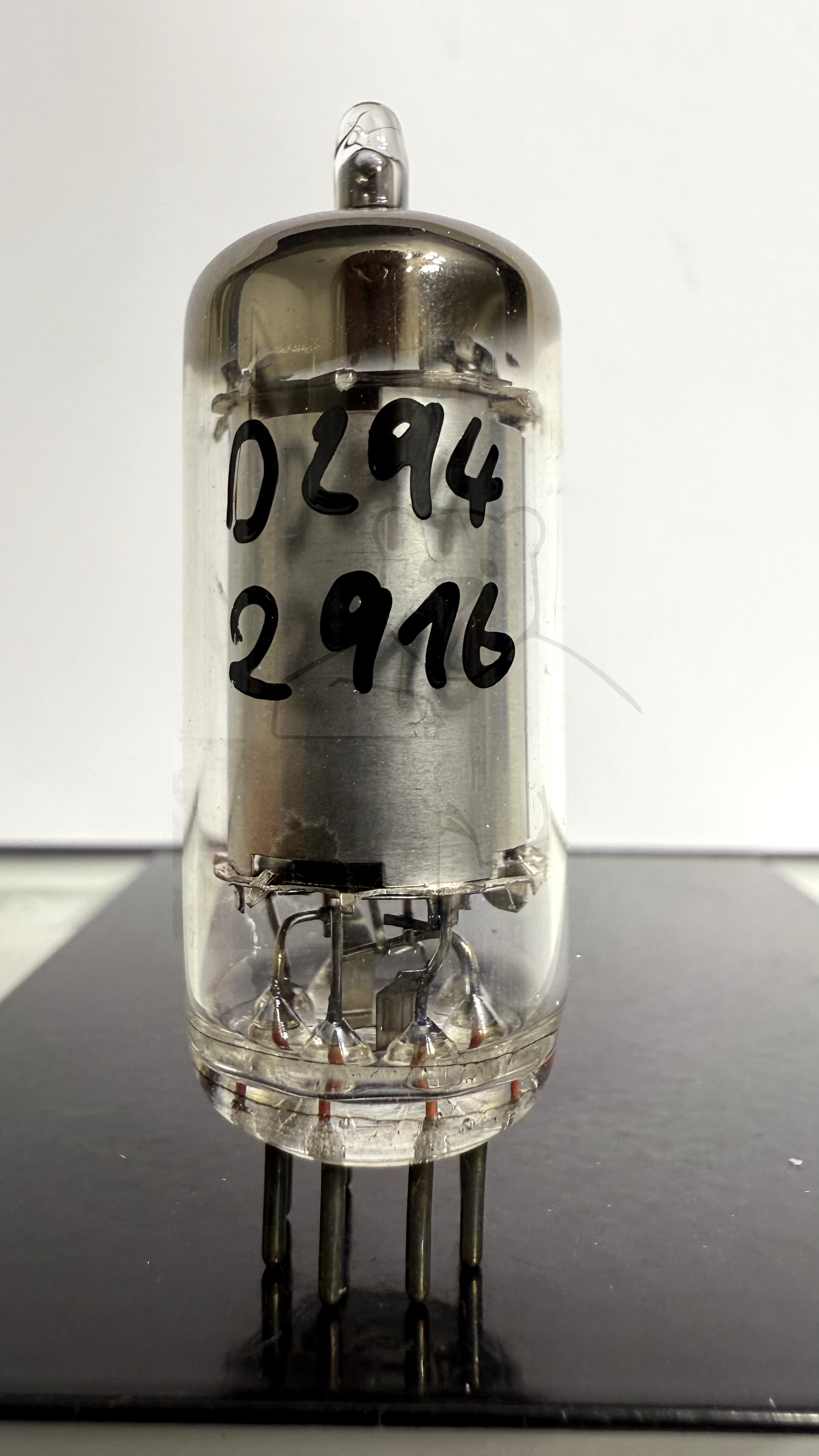

Röhre DL94 #2916 Bild 3
