Daten und Bilder der Röhre: 3V4

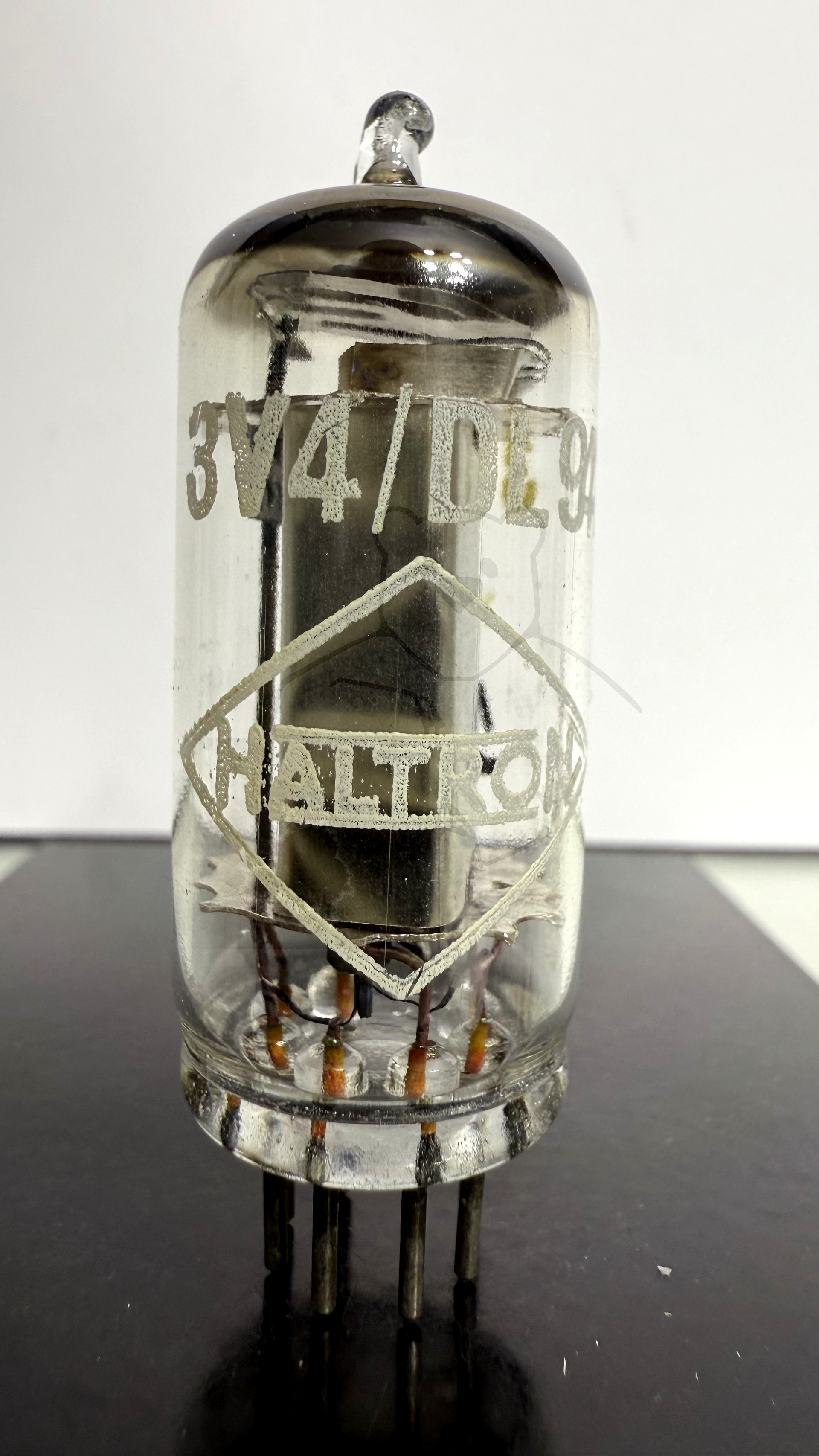

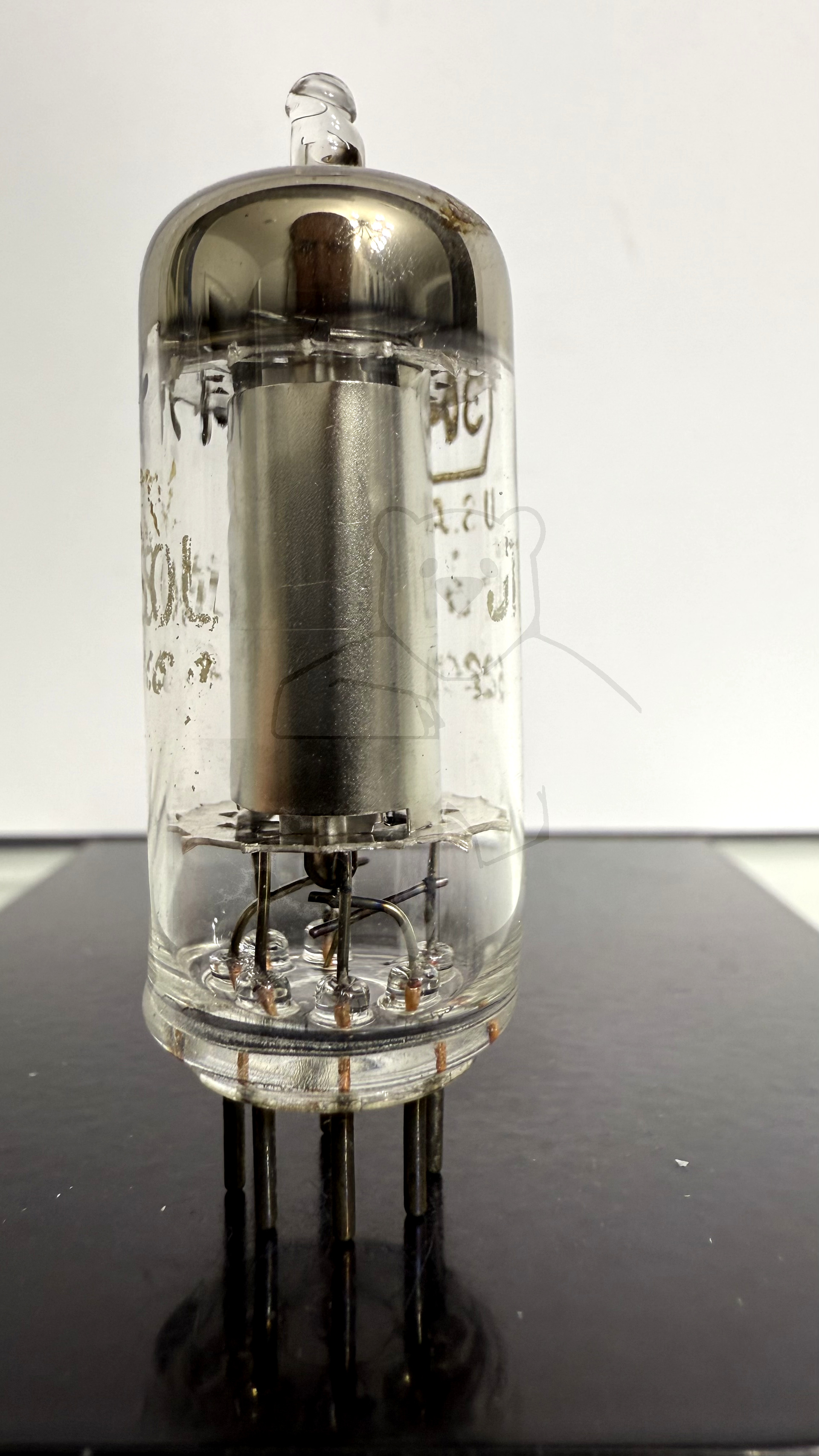

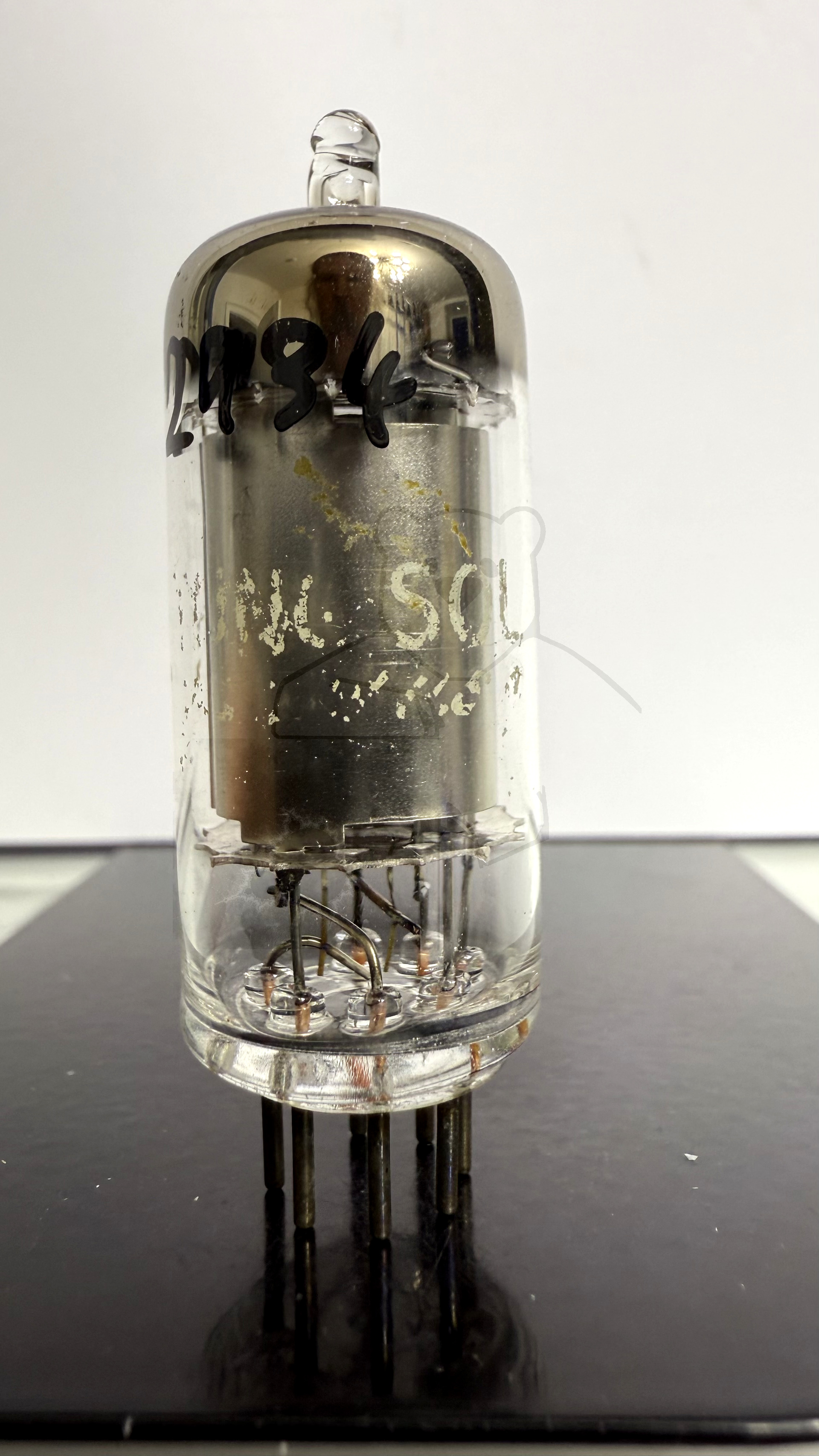

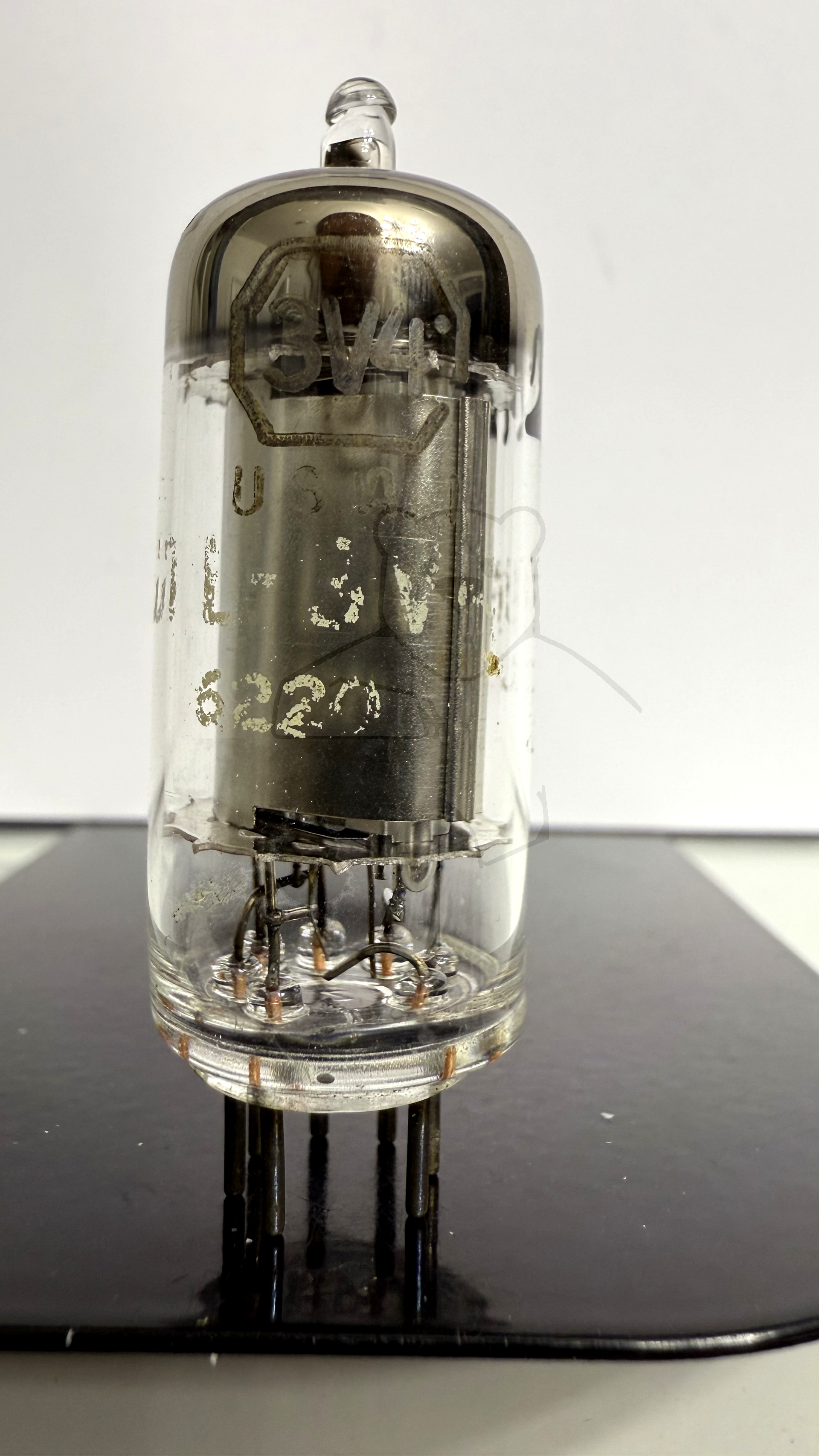

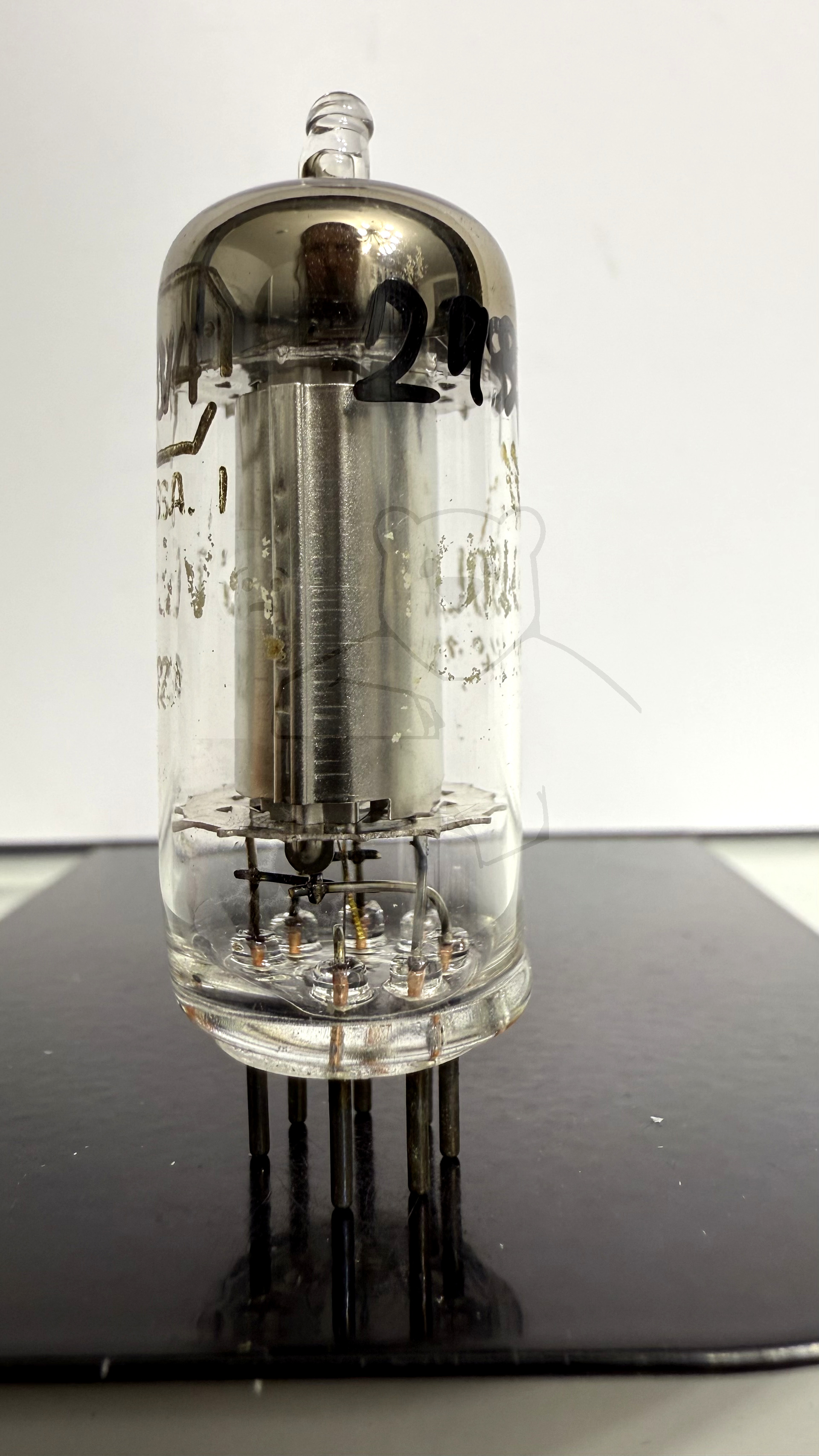

🔎 Beschreibung der Röhre: 3V4

Name	3V4
Vergleichsname	→ DL94
Heizspannung (Volt)	2,8 oder 1,4
Heizstrom (Ampère)	0,05 oder 0,1
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen	Die Röhre kann mit 2,8V oder 1,4V beheizt werden, je nach Beschaltung der Heizung.
Letzte Änderung	03.06.2018 08:12:59

🔎 Beschreibung der Systeme für die Röhre: 3V4

	System 1
Kathode	5
Gitter 1	6
Gitter 2	3
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 7 Mittelanzapfung 5
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

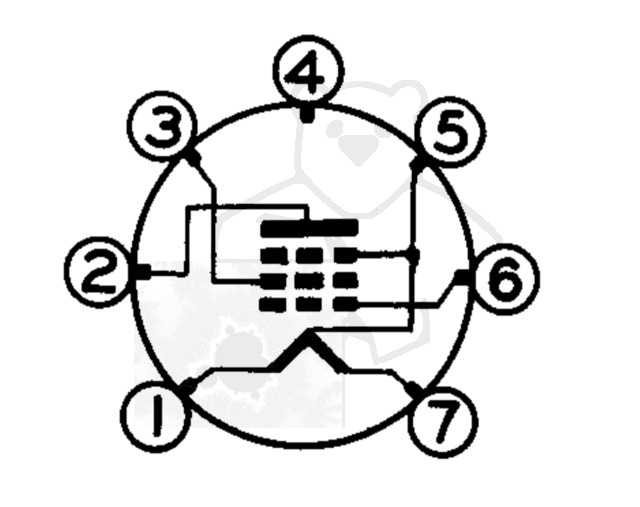

🔎 Sockelschaltung der 3V4

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 3V4
Datenblatt 3V4 Brimar [www.tubedata.info].pdf (100 kB)
Datenblatt 3V4 General Electric.pdf (210 kB)
Datenblatt 3V4 Tun-Sol [www.tubedata.info].pdf (125 kB)
Datenblatt 3V4WA Tung-Sol [www.tubedata.info].pdf (98 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
