đ Beschreibung der Röhre: UC92 Inventarnummer: 02847
| Name | â UC92 |
| Vergleichsname | 9AB4 |
| Hersteller | â Hoges |
| Heizspannung (Volt) | 9,5 |
| Heizstrom (AmpĂšre) | 0,1 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Miniatur, 7pol. â Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 7 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S17 |
đ Beschreibung der Systeme fĂŒr die Röhre: UC92
| System 1 | |
| Kathode | 7 |
| Gitter 1 | 6 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 1 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 3, 4 |
| Abschirmung | |
| Funktion | â Hochfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der UC92
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: UC92
Datenblatt UC92 Philips [www.tubedata.info].pdf (464 kB)
Datenblatt UC92 Telefunken Handbuch der Rundfunk Röhren Band 3.pdf (1629 kB)
Datenblatt UC92 Telefunken.pdf (107 kB)
Pruefkarte UC92 - Funke W19 Roehrenpruefer.pdf (132 kB)
Pruefkarte UC92 - Neuberger RPM370 Roehrenmessgeraet.pdf (184 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: UC92

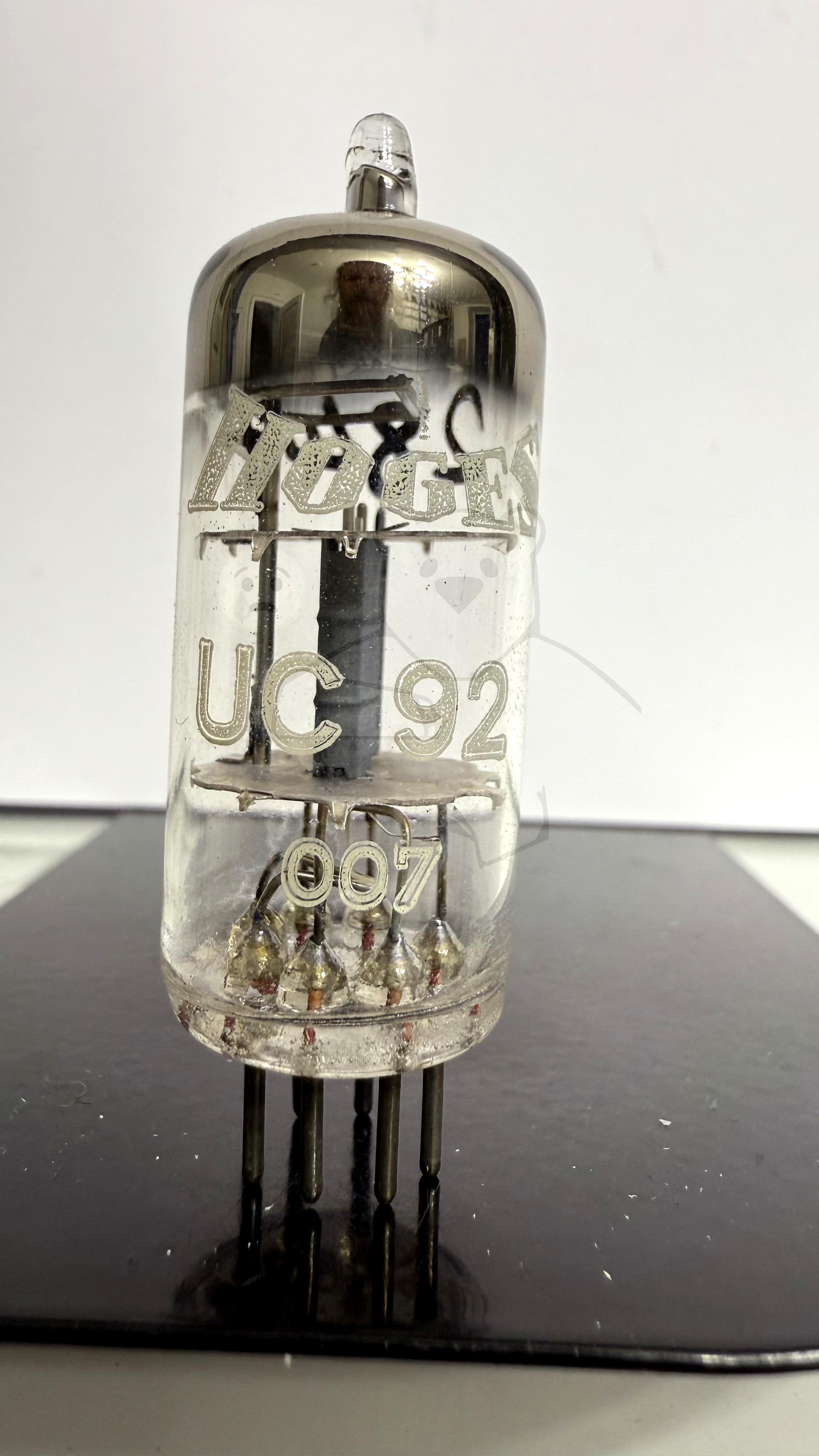

Röhre UC92 #2847 Bild 1
