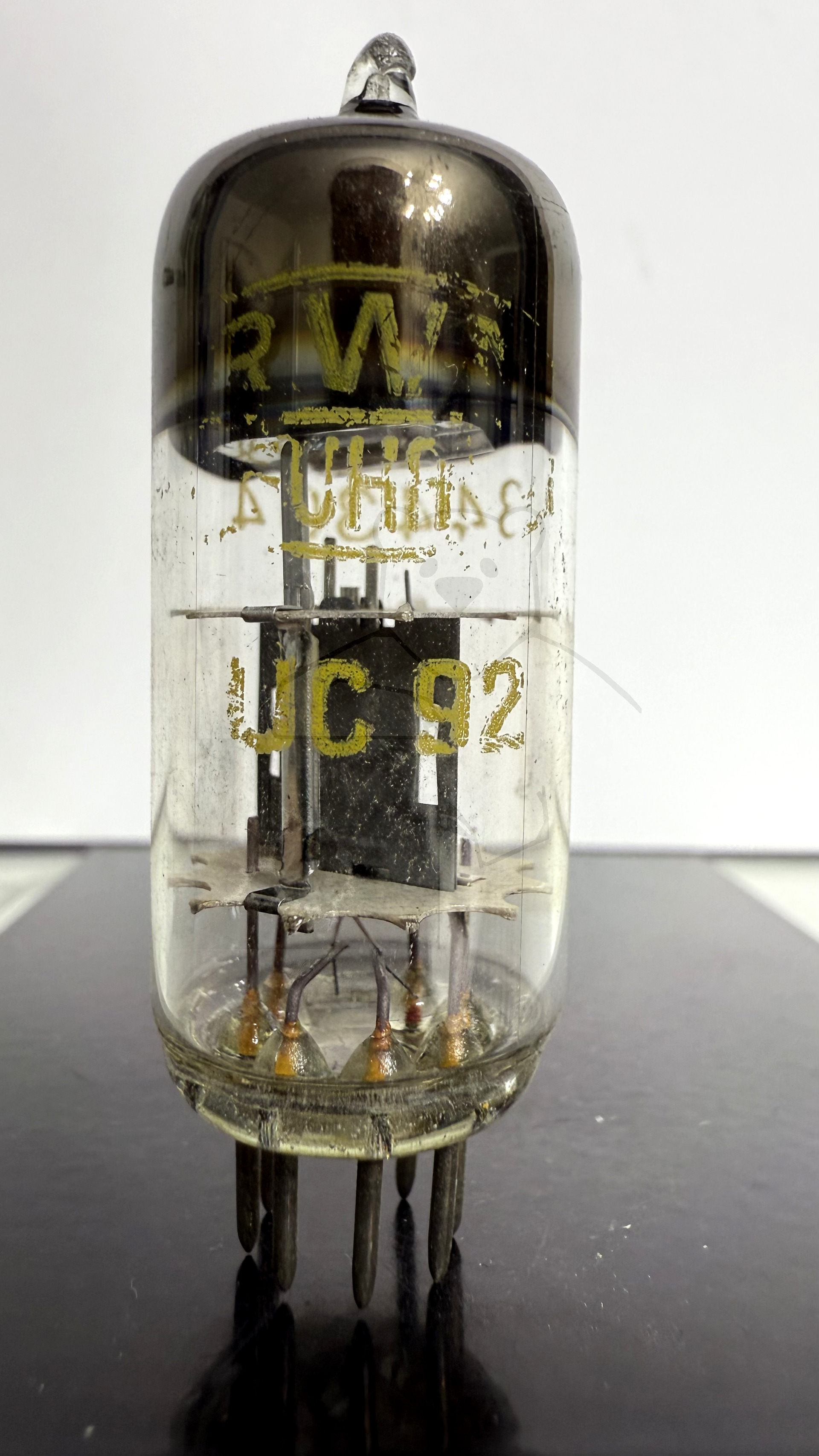

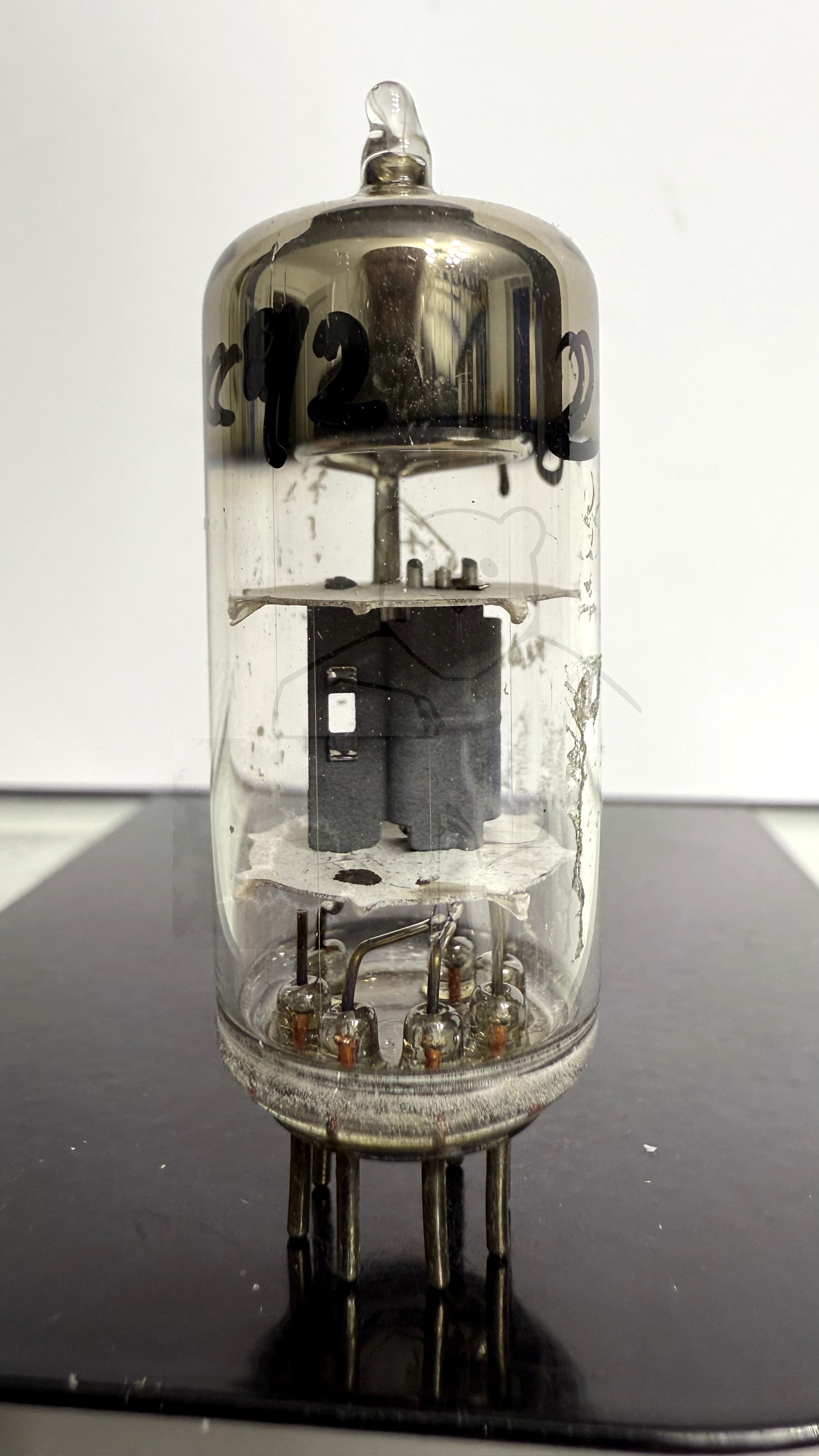

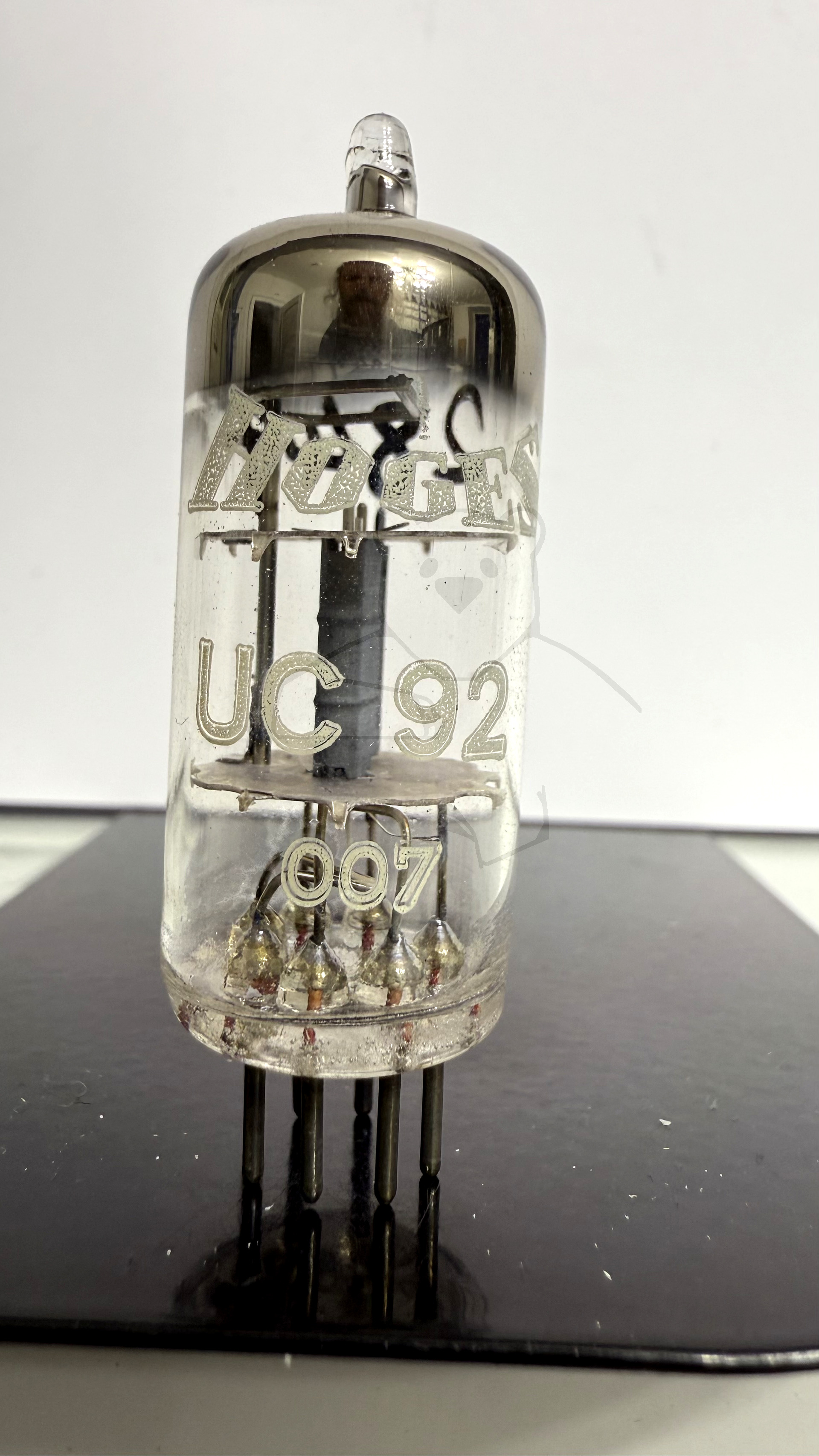

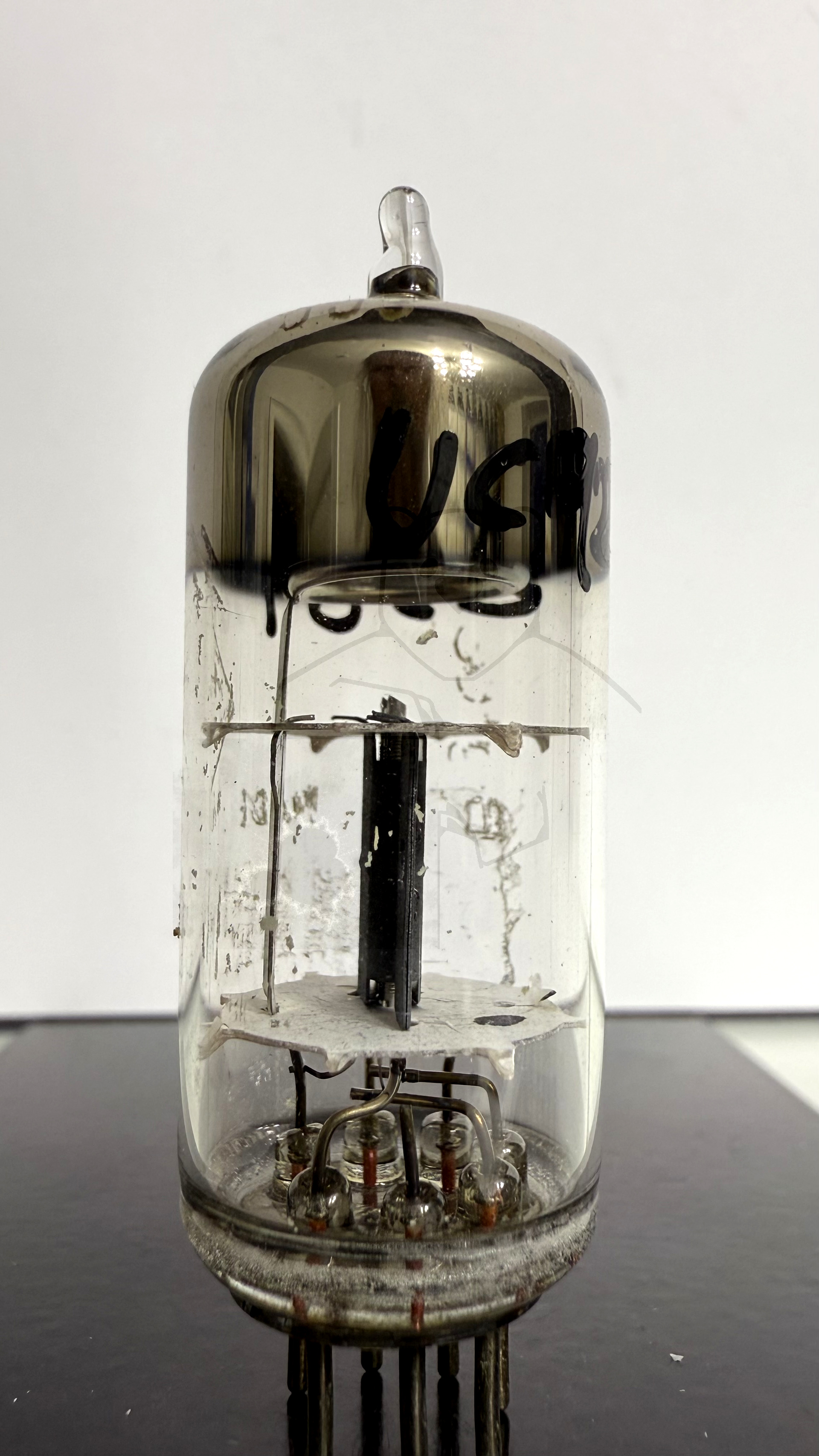

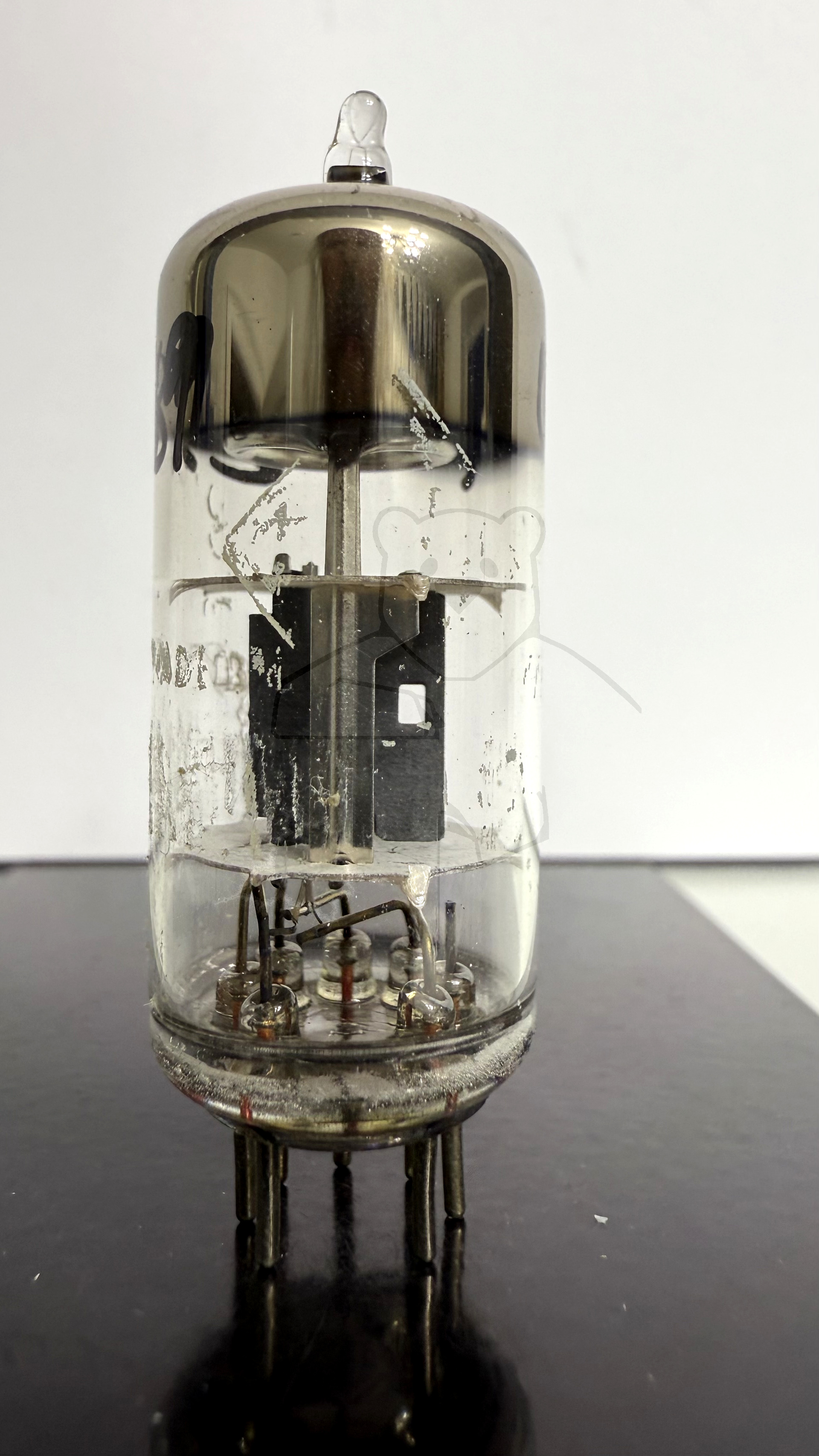

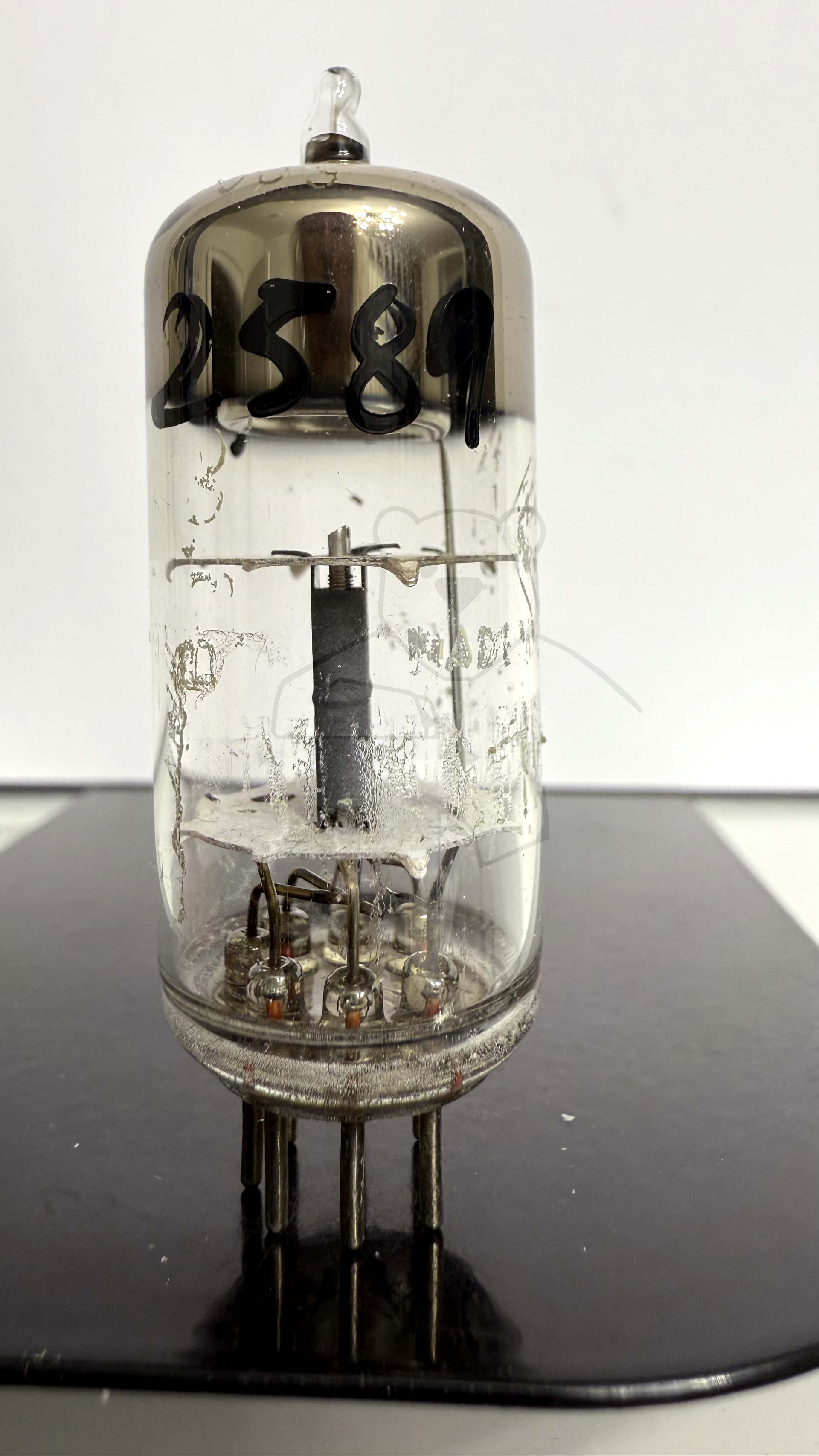

Daten und Bilder der Röhre: UC92

🔎 Beschreibung der Röhre: UC92

Name	UC92
Vergleichsname	9AB4
Heizspannung (Volt)	9,5
Heizstrom (Ampère)	0,1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:10

🔎 Beschreibung der Systeme für die Röhre: UC92

	System 1
Kathode	7
Gitter 1	6
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

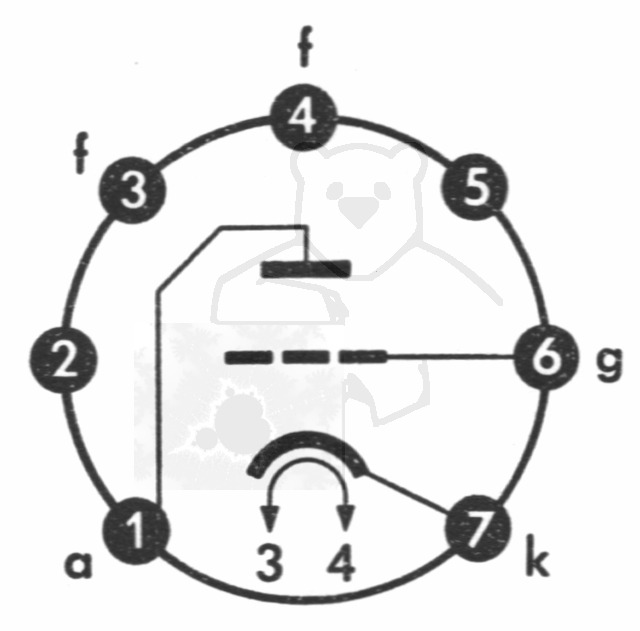

🔎 Sockelschaltung der UC92

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: UC92
Datenblatt UC92 Philips [www.tubedata.info].pdf (464 kB)
Datenblatt UC92 Telefunken Handbuch der Rundfunk Roehren Band 3.pdf (1629 kB)
Datenblatt UC92 Telefunken.pdf (107 kB)
Pruefkarte UC92 - Funke W19 Roehrenpruefer.pdf (132 kB)
Pruefkarte UC92 - Neuberger RPM370 Roehrenmessgeraet.pdf (184 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
