đ Beschreibung der Röhre: 6J6A Inventarnummer: 02815
| Name | â 6J6A |
| Vergleichsname | â 6J6 â ECC91 |
| Hersteller | â RCA |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,45 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Miniatur, 7pol. â Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | M8 |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S17 |
đ Beschreibung der Systeme fĂŒr die Röhre: 6J6A
| System 1 | System 2 | |
| Kathode | 7 | 7 |
| Gitter 1 | 5 | 6 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 2 | 1 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 3, 4 | 3, 4 |
| Abschirmung | ||
| Funktion | â Hochfrequenzverstaerker, Triode |
â Hochfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

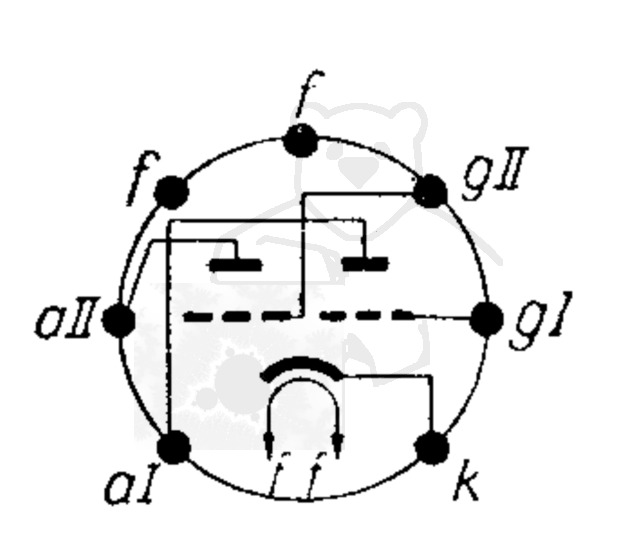

đ Sockelschaltung der 6J6A
Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt
đ DatenblĂ€tter zur Röhre: 6J6A
Datenblatt 6J6 Brimar [www.tubedata.info].pdf (99 kB)
Datenblatt 6J6 General Electric.pdf (374 kB)
Datenblatt 6J6 RFT.pdf (104 kB)
Datenblatt 6J6 Tung-Sol [www.tubedata.info].pdf (140 kB)
Datenblatt 6J6A RCA [www.tubedata.info].pdf (265 kB)
Datenblatt 6J6W CSF Compagnie Générale de T.S.F [www.tubedata.info].pdf (5412 kB)
Datenblatt 6J6WA Tung-Sol [www.tubedata.info].pdf (125 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 6J6A

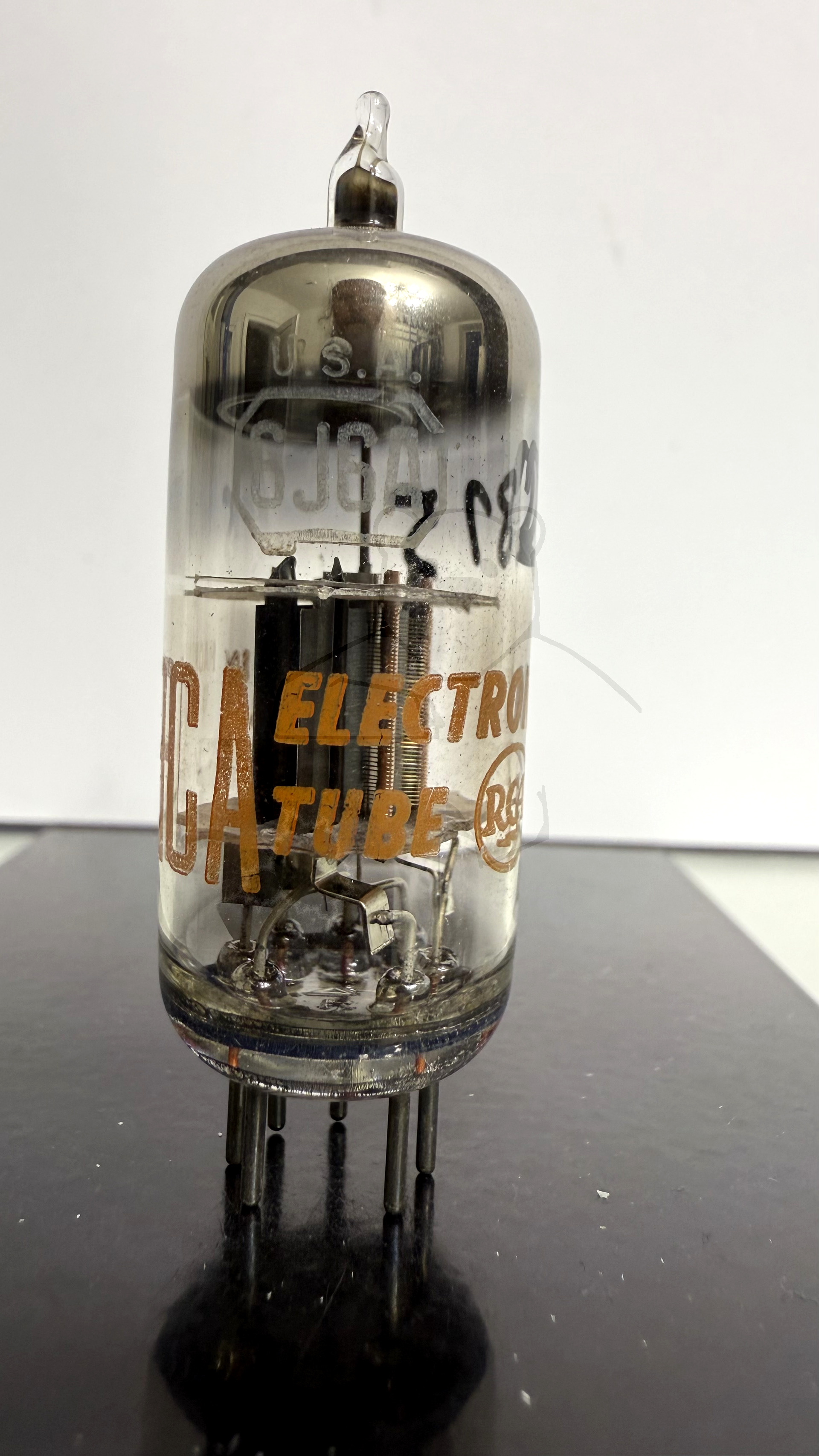

Röhre 6J6A #2815 Bild 1
