đ Beschreibung der Röhre: E91H Inventarnummer: 02754
| Name | â E91H |
| Vergleichsname | 6687 â 6BY6 |
| Hersteller | â Valvo (Gruene Reihe) |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,27 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Miniatur, 7pol. â Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | Valvo GrĂŒne Reihe - Röhren fĂŒr Elektronische Rechenmaschinen |
| Kenn Nummer | 873 |
| Ătz- Produktionscode | 3L7 âż2D5 |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S1 |
đ Beschreibung der Systeme fĂŒr die Röhre: E91H
| System 1 | |
| Kathode | 2 |
| Gitter 1 | 1 |
| Gitter 2 | 6 |
| Gitter 3 | 7 |
| Gitter 4 | 6 |
| Gitter 5 | 2 |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 5 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 3, 4 |
| Abschirmung | |
| Funktion | â Roehre fuer Elektronische Rechenmaschinen |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der E91H
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: E91H
Datenblatt E91H Philips [www.tubedata.info].pdf (348 kB)
Datenblatt E91H Valvo.pdf (170 kB)
Pruefkarte EH90 E91H - Funke W19 Roehrenpruefer.pdf (168 kB)
Pruefkarte EH900S EH900 E91H 5915 6687 - Neuberger RPM370 Roehrenmessgeraet.pdf (231 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: E91H

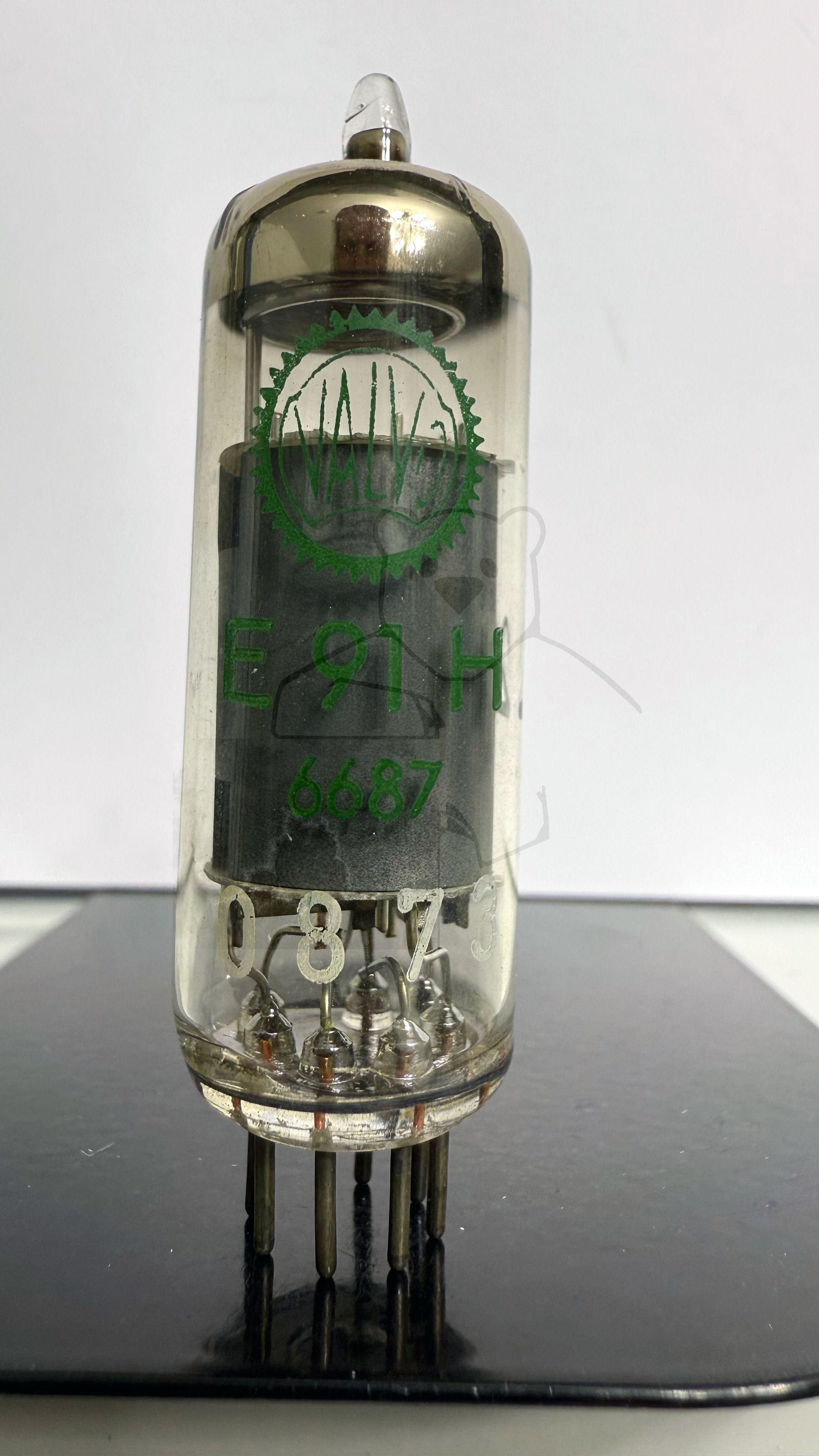

Röhre E91H #2754 Bild 1
