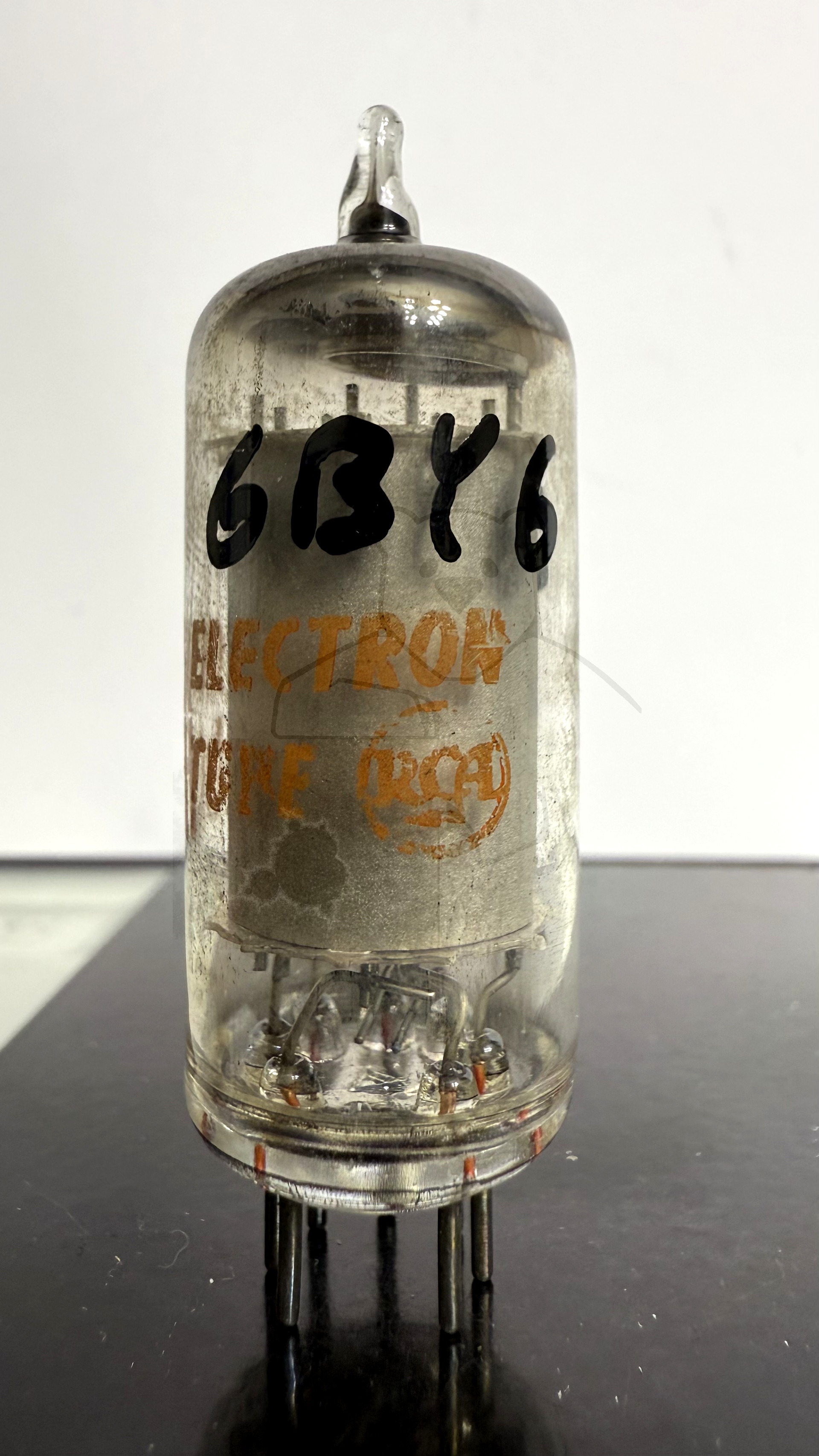

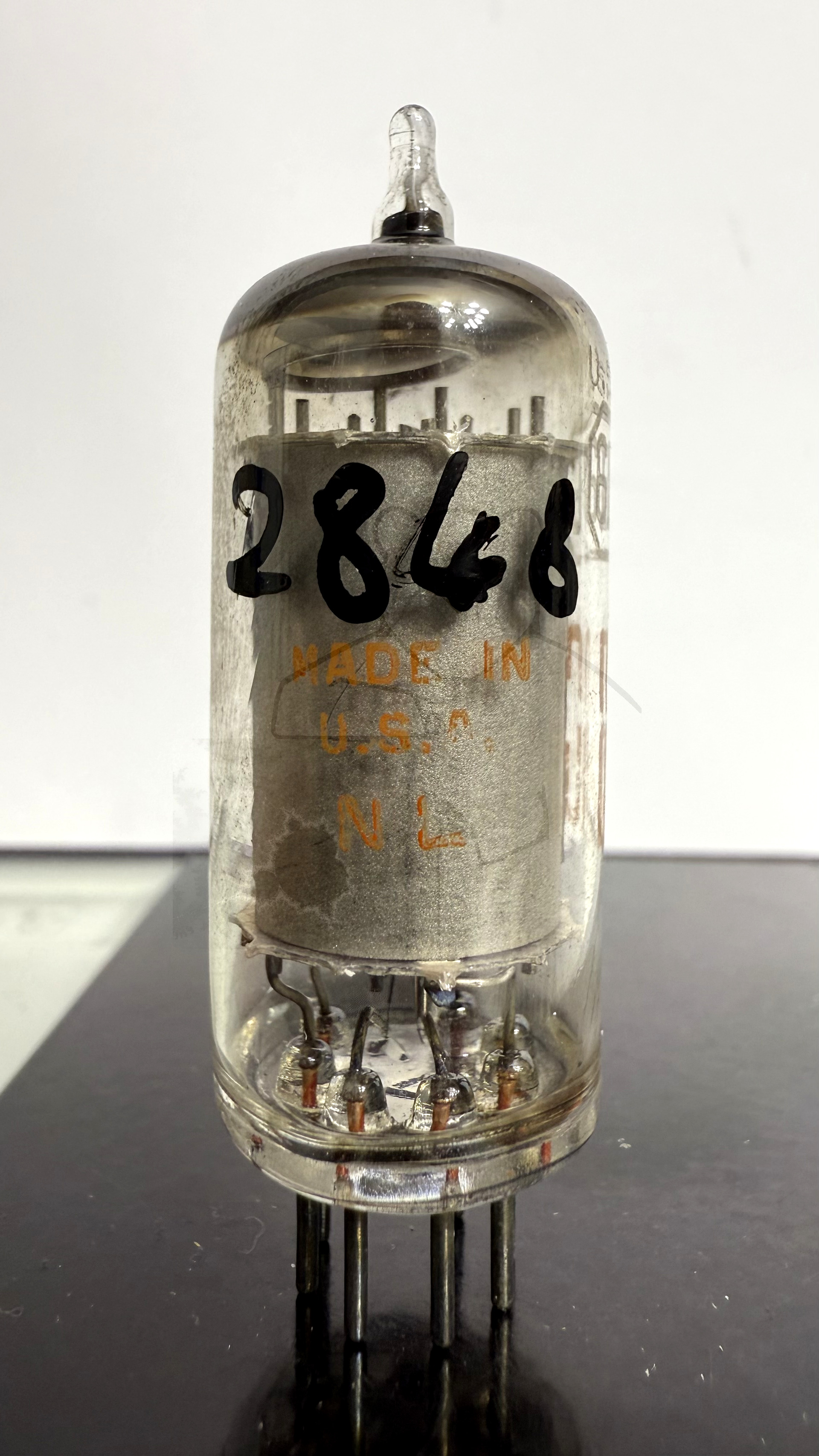

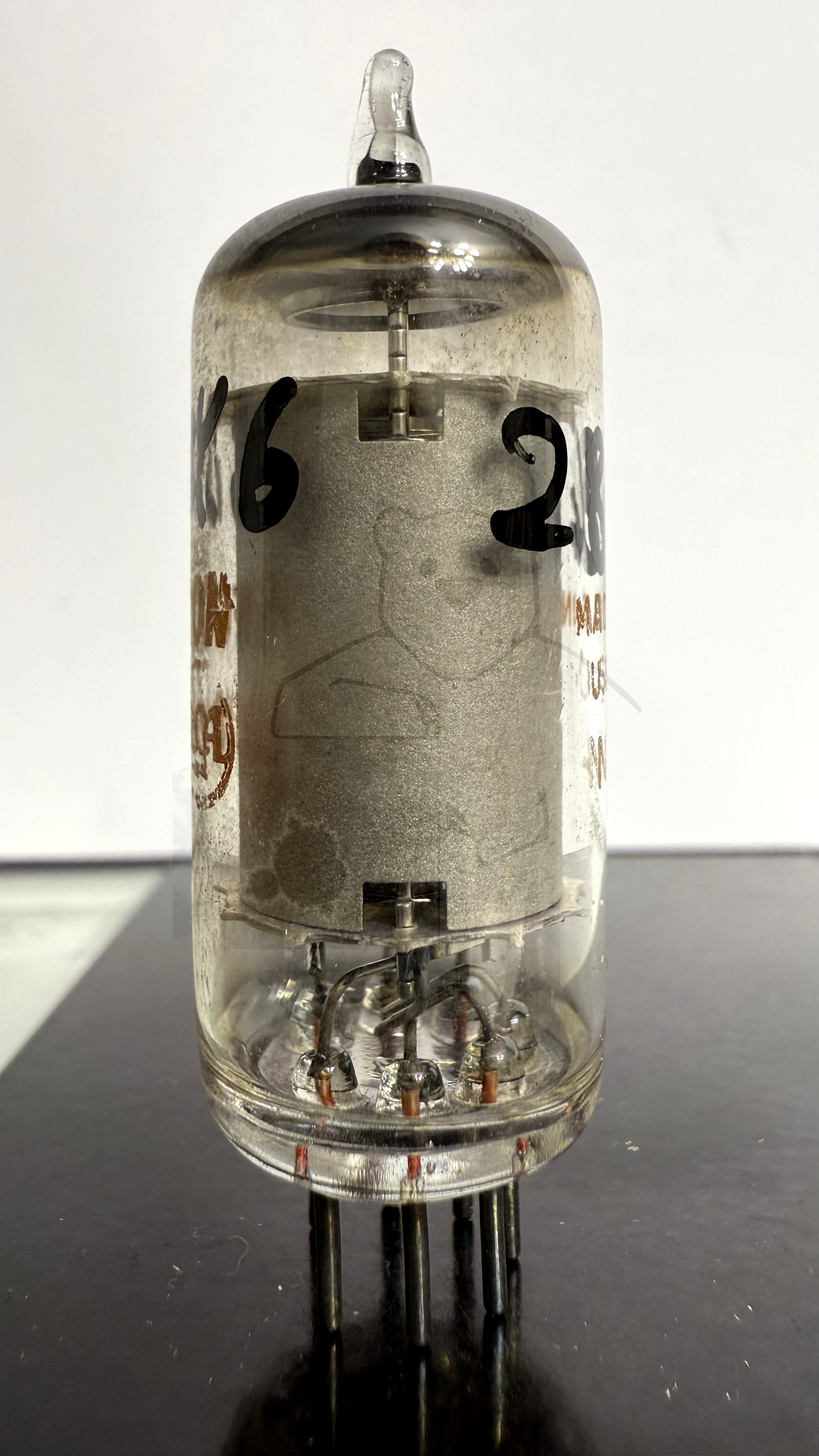

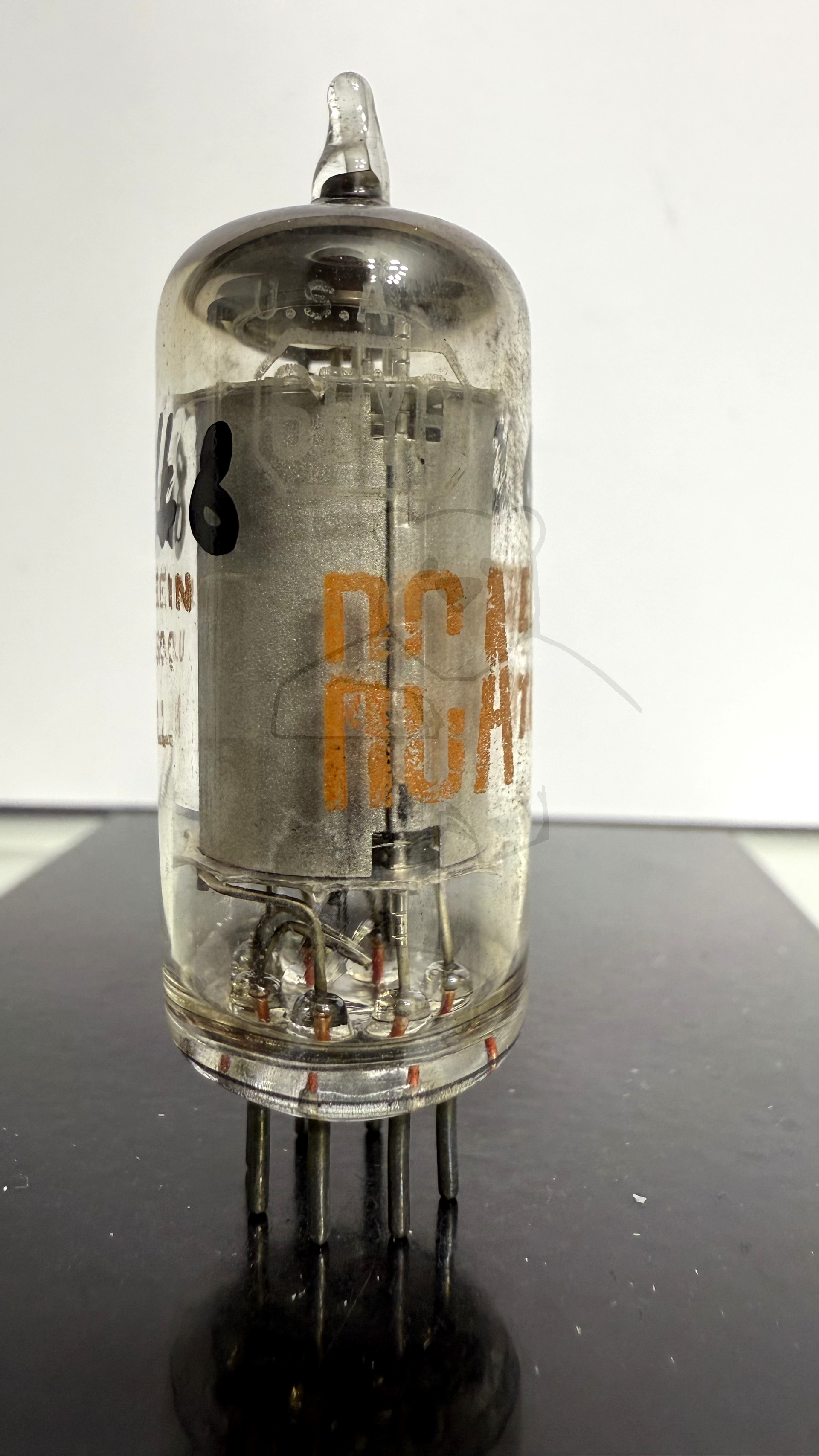

Daten und Bilder der Röhre: 6BY6

🔎 Beschreibung der Röhre: 6BY6

Name	6BY6
Vergleichsname	6687 → E91H
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 19:43:14

🔎 Beschreibung der Systeme für die Röhre: 6BY6

	System 1
Kathode	2
Gitter 1	1
Gitter 2	6
Gitter 3	7
Gitter 4	6
Gitter 5	2
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Bildsynchronisation

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6BY6

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 6BY6
Datenblatt 6BY6 General Electric.pdf (611 kB)
Datenblatt 6BY6 RCA Version 1 [www.tubedata.info].pdf (790 kB)
Datenblatt 6BY6 RCA Version 2 [www.tubedata.info].pdf (284 kB)
Datenblatt 6BY6 Tung-Sol [www.tubedata.info].pdf (249 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
