🔎 Beschreibung der Röhre: PC900 Inventarnummer: 02678
| Name | → PC900 |
| Vergleichsname | 4HA5 |
| Hersteller | → Valvo |
| Heizspannung (Volt) | 4 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | DPI ⊿4B1 |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S13 |
🔎 Beschreibung der Systeme für die Röhre: PC900
| System 1 | |
| Kathode | 2, 7 |
| Gitter 1 | 1 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 5 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 3, 4 |
| Abschirmung | 6 |
| Funktion | → Hochfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der PC900
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: PC900
Datenblatt PC900 Philips [www.tubedata.info].pdf (165 kB)
Datenblatt PC900 Telefunken Handbuch der Rundfunk Roehren Band 2.pdf (1048 kB)
Pruefkarte PC900 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (310 kB)
Pruefkarte PC900 - Neuberger RPM370 Roehrenmessgeraet.pdf (81 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: PC900

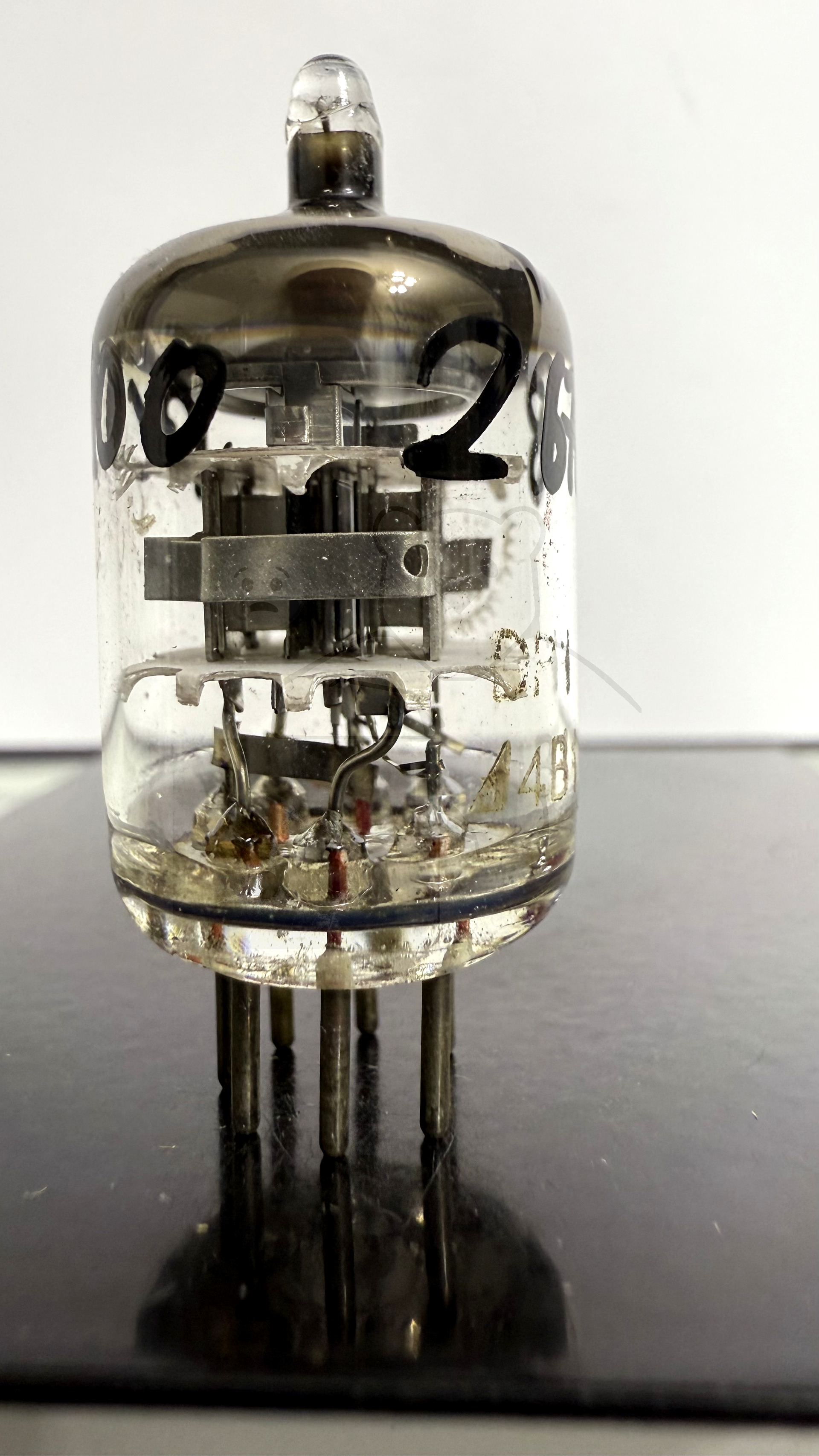

Röhre PC900 #2678 Bild 1
