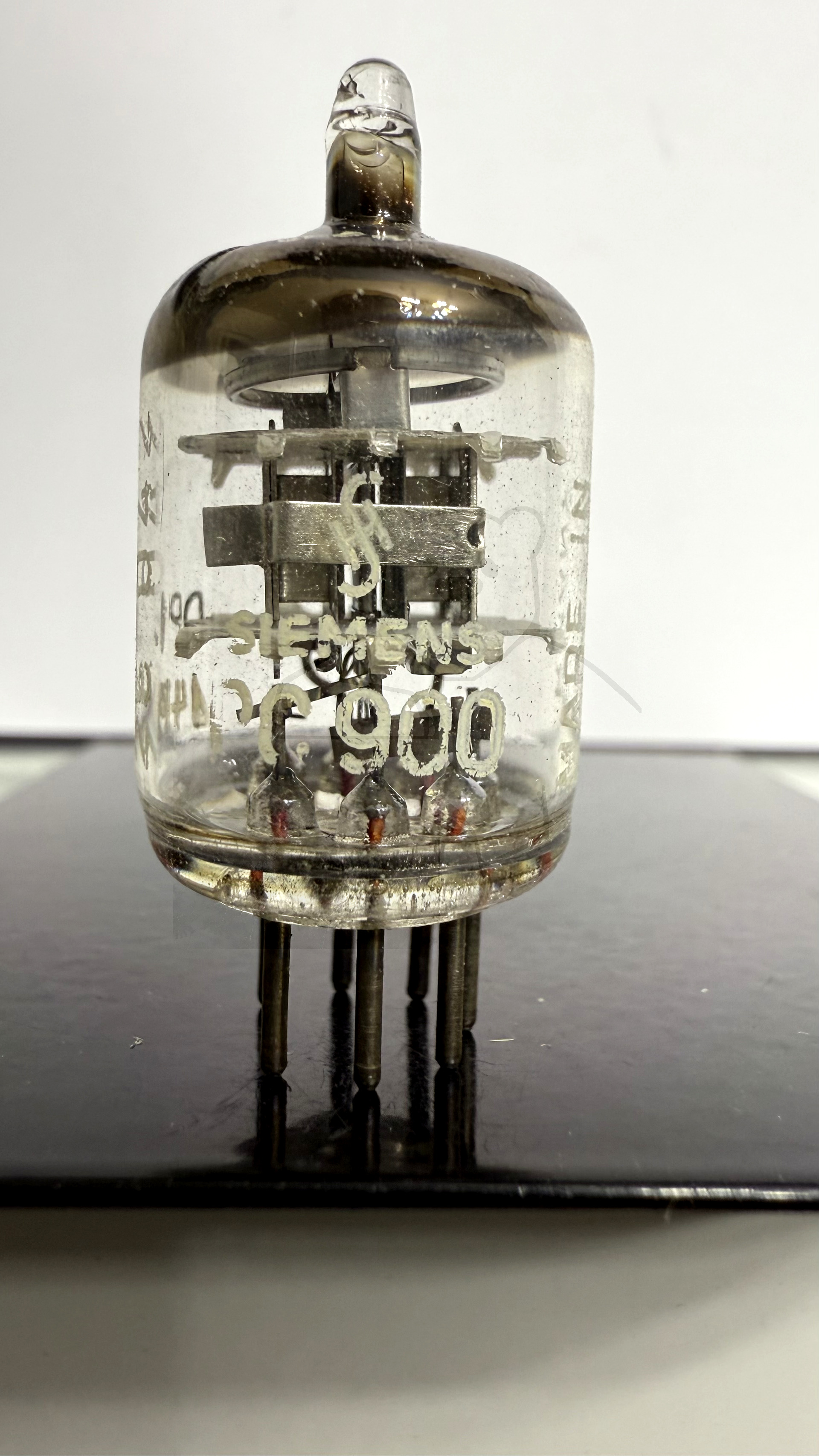

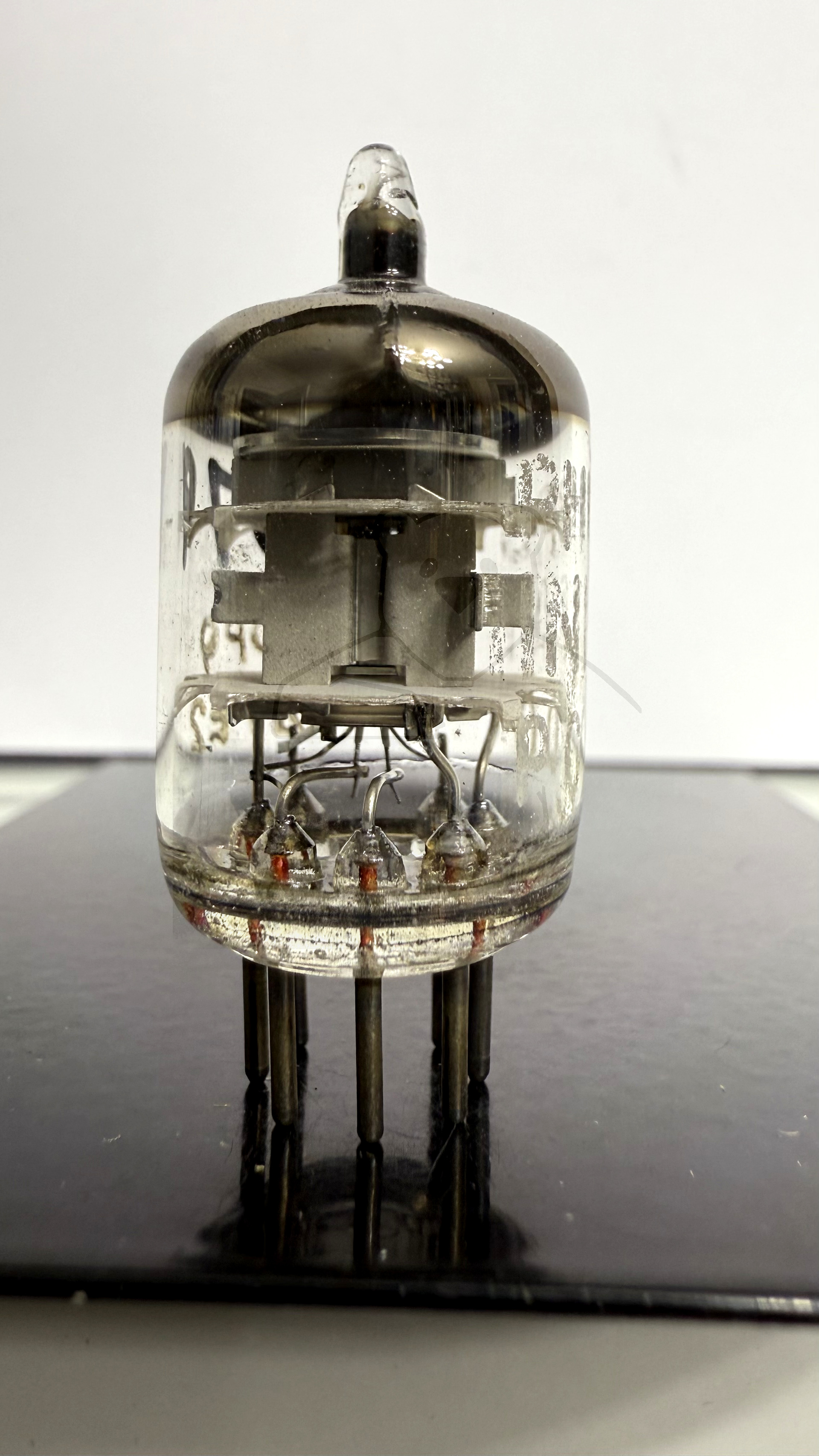

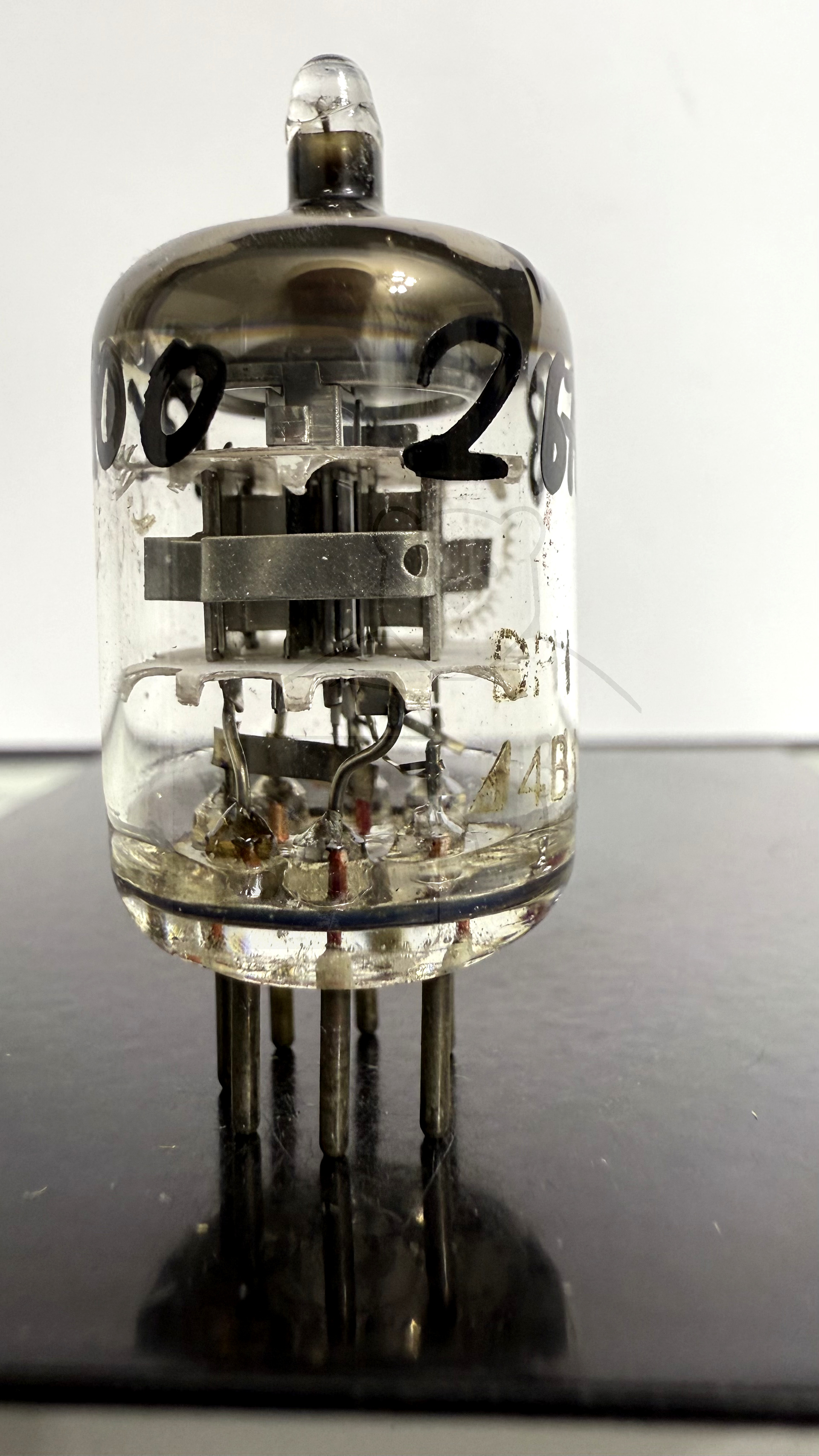

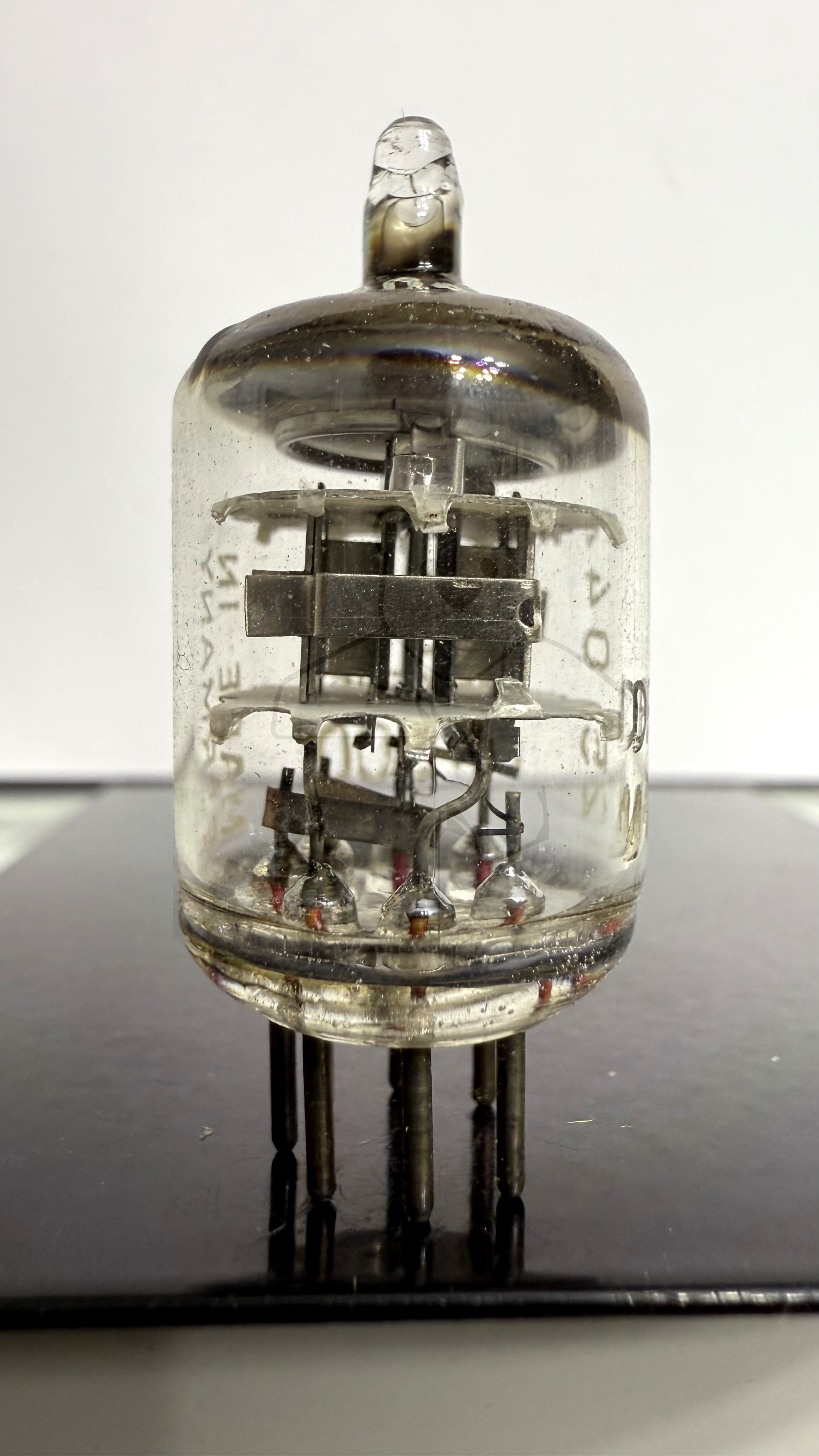

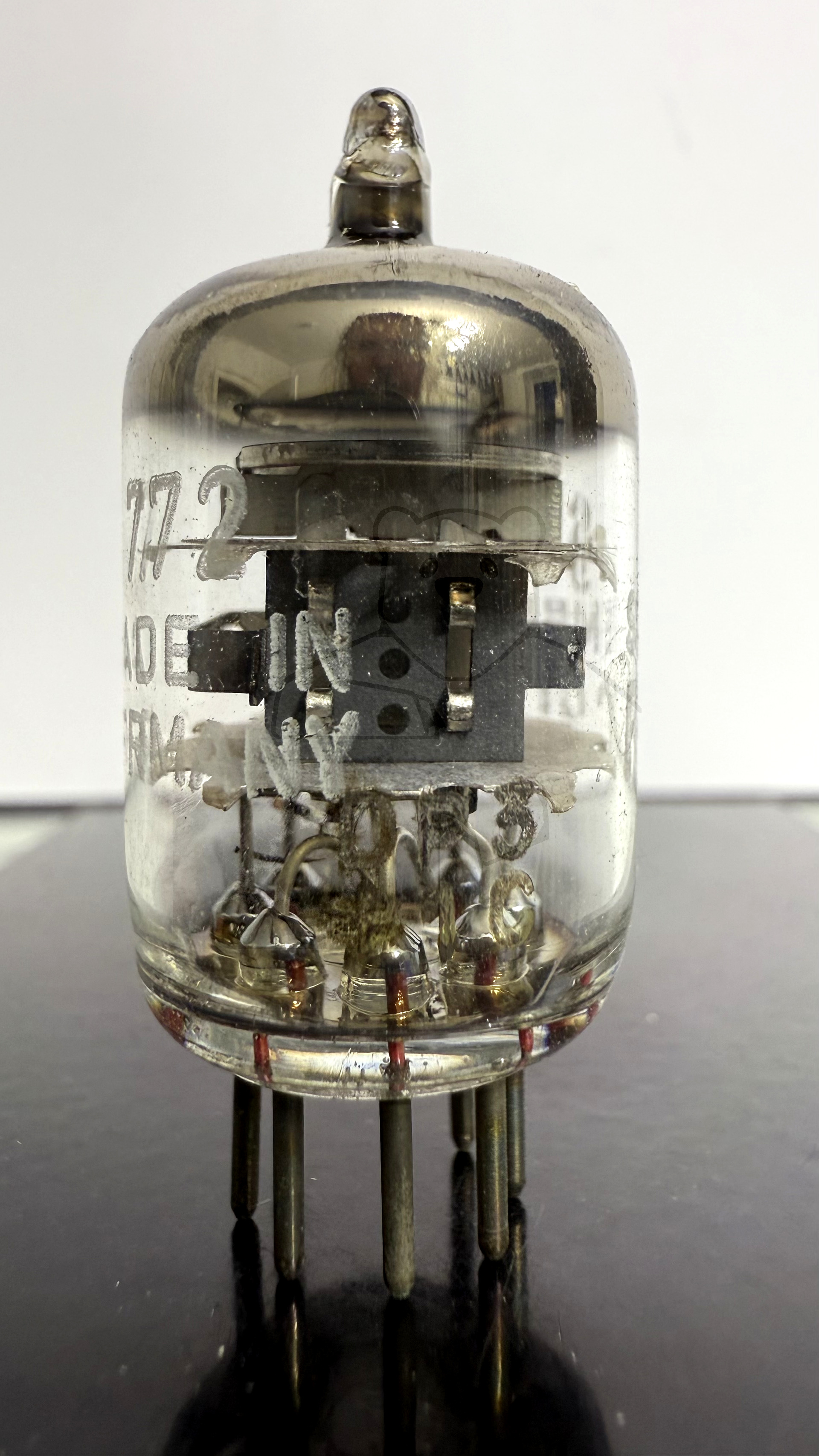

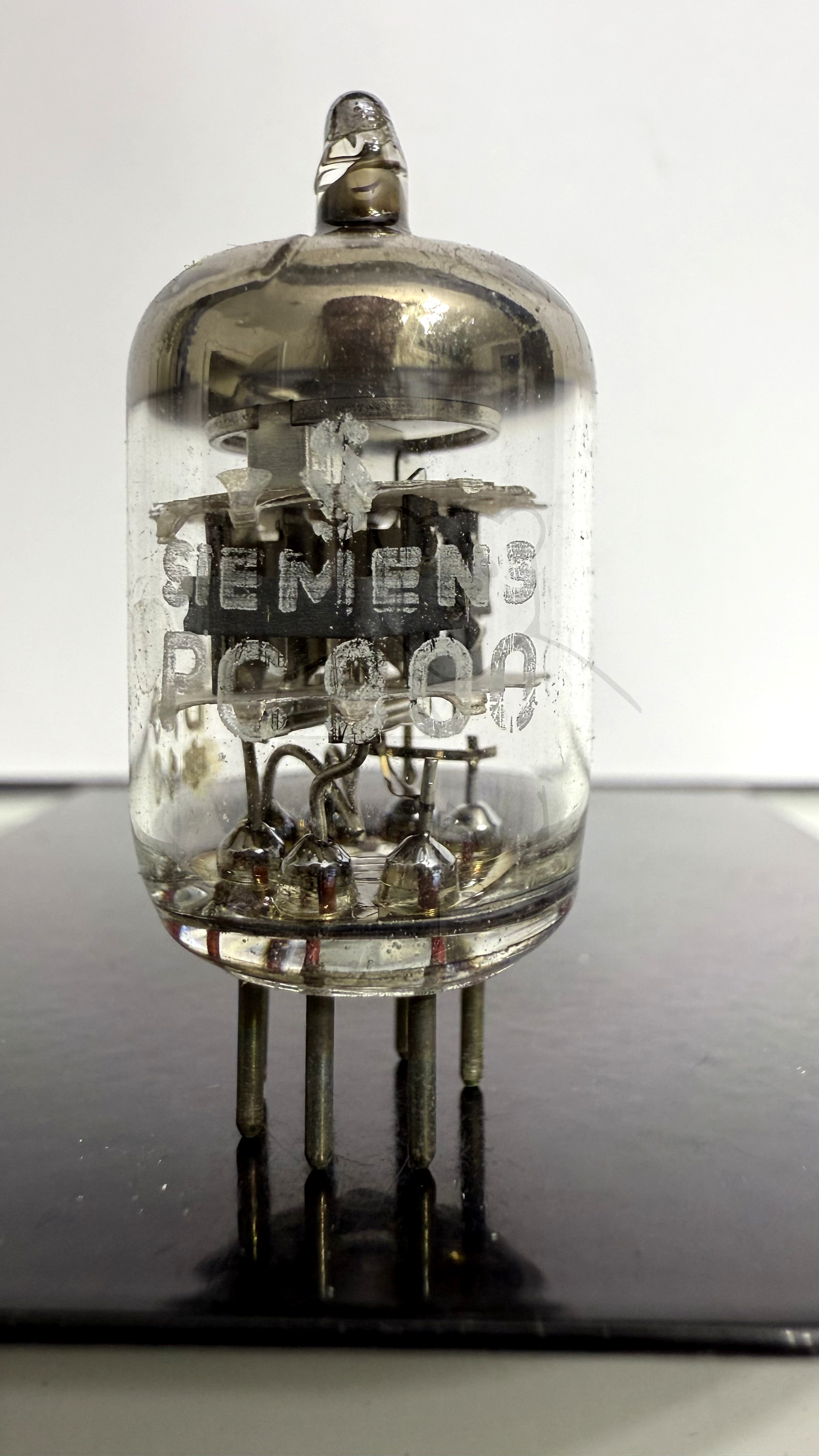

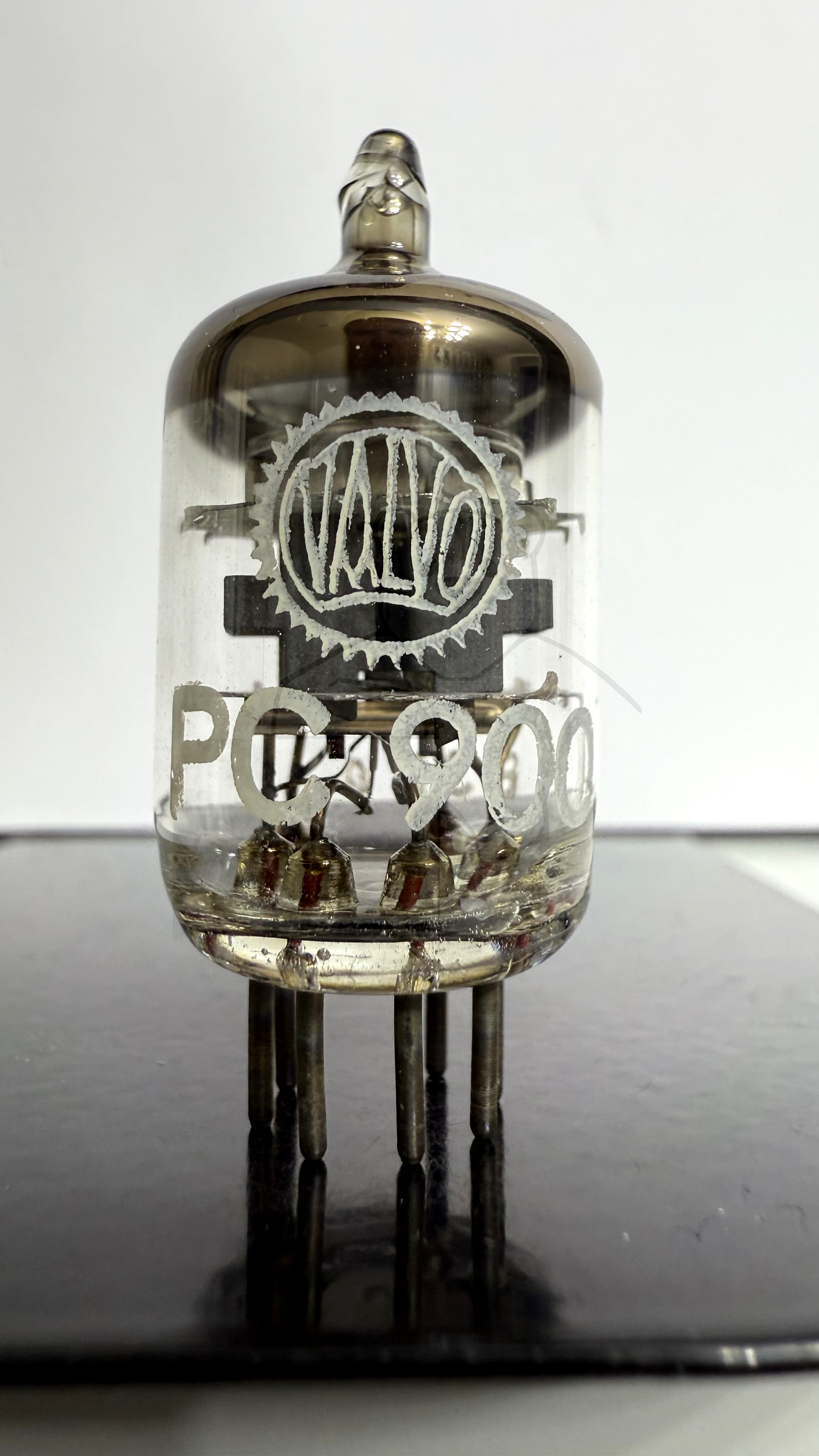

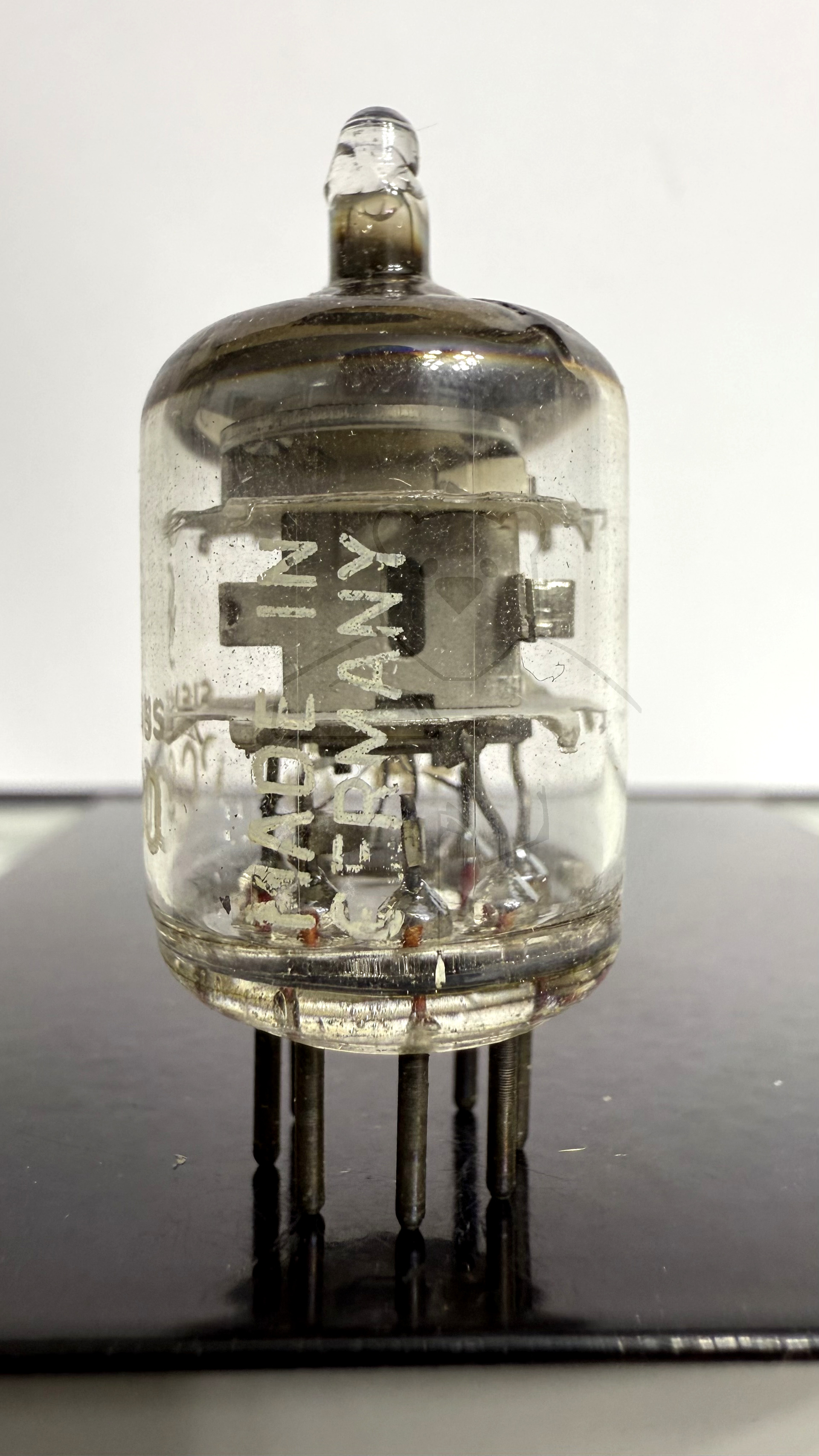

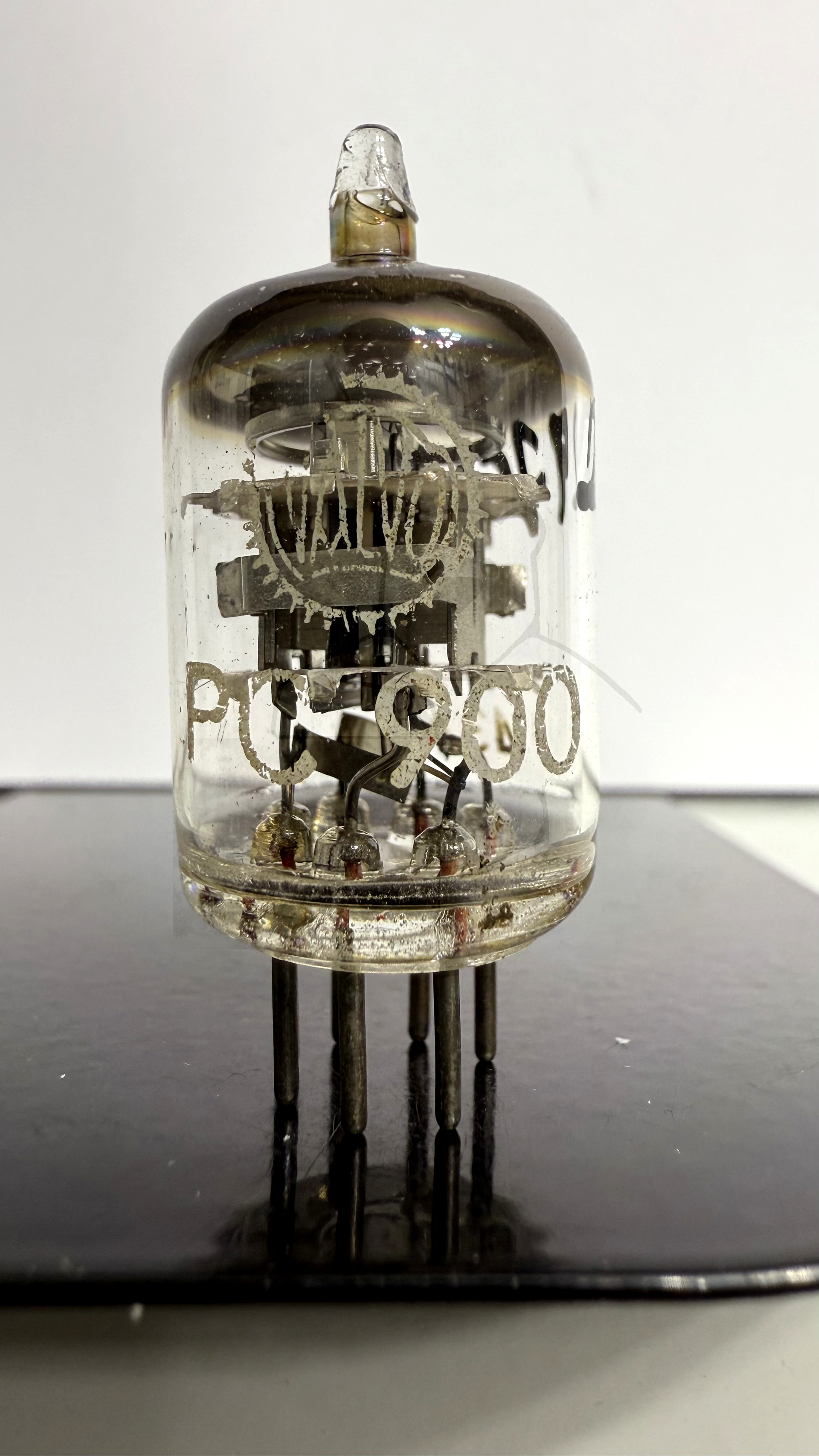

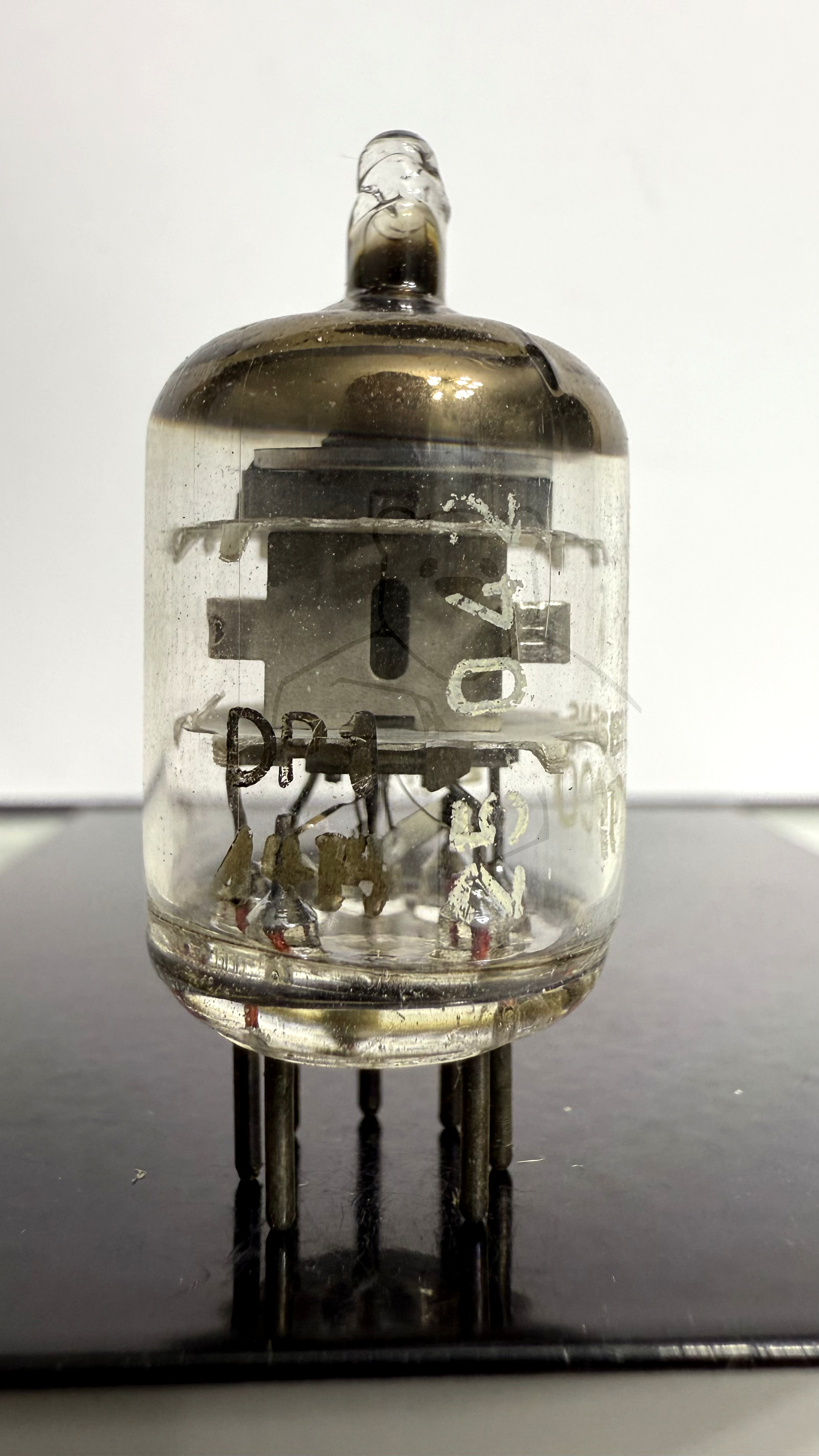

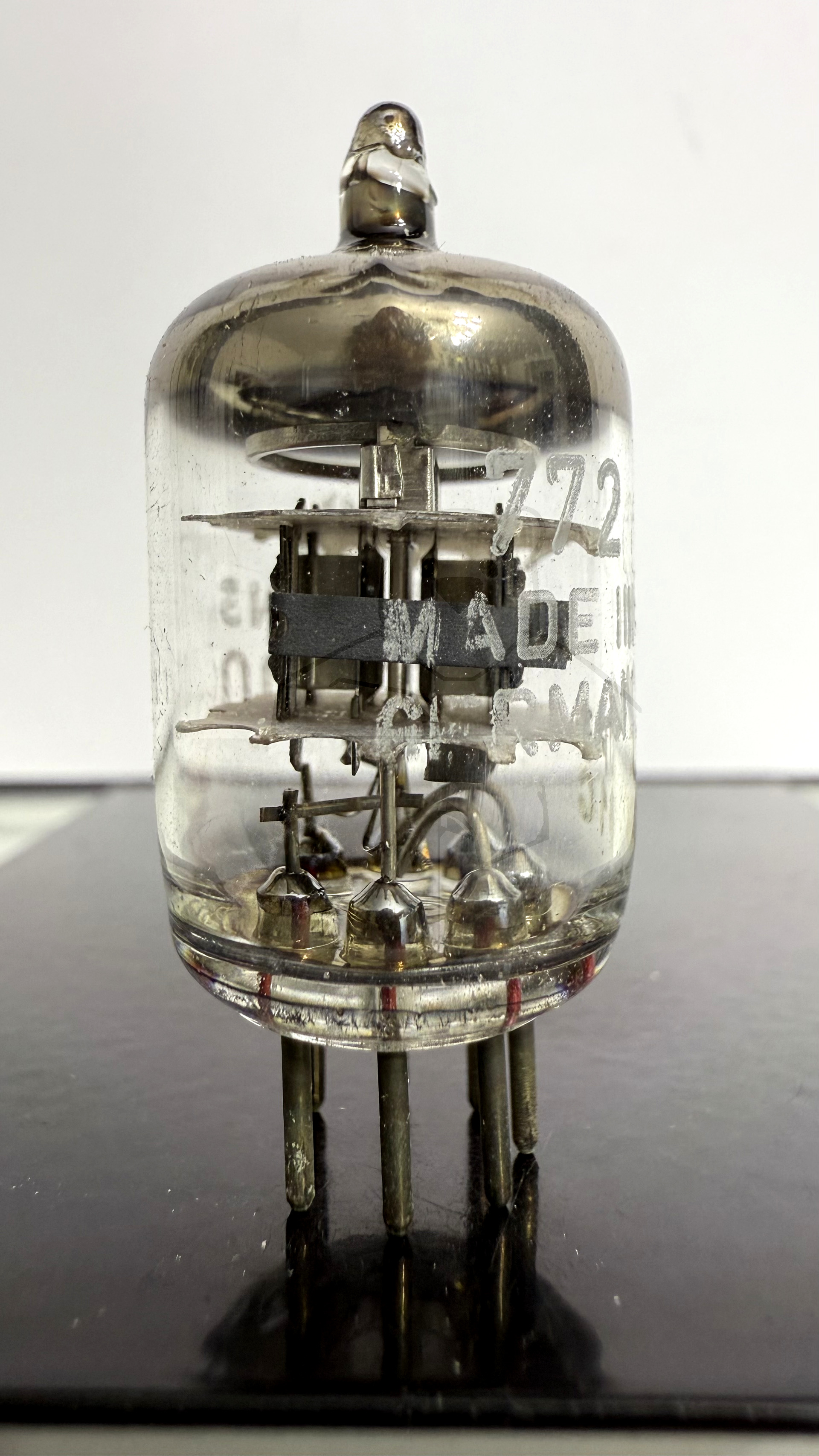

Daten und Bilder der Röhre: PC900

🔎 Beschreibung der Röhre: PC900

Name	PC900
Vergleichsname	4HA5
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:10

🔎 Beschreibung der Systeme für die Röhre: PC900

	System 1
Kathode	2, 7
Gitter 1	1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung	6
Funktion	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

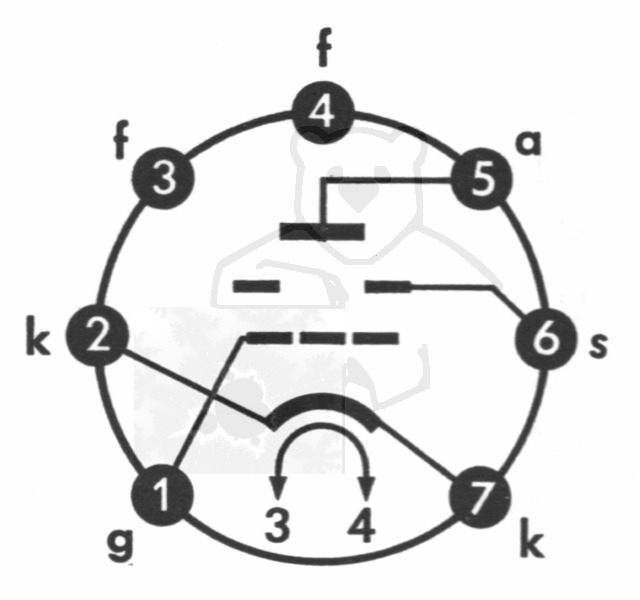

🔎 Sockelschaltung der PC900

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: PC900
Datenblatt PC900 Philips [www.tubedata.info].pdf (165 kB)
Datenblatt PC900 Telefunken Handbuch der Rundfunk Roehren Band 2.pdf (1048 kB)
Pruefkarte PC900 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (310 kB)
Pruefkarte PC900 - Neuberger RPM370 Roehrenmessgeraet.pdf (81 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
