đ Beschreibung der Röhre: 5725 Inventarnummer: 02662
| Name | â 5725 |
| Vergleichsname | 6AS6W |
| Hersteller | â RCA |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,175 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Miniatur, 7pol. â Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S14 |
đ Beschreibung der Systeme fĂŒr die Röhre: 5725
| System 1 | |
| Kathode | 2 |
| Gitter 1 | 1 |
| Gitter 2 | 6 |
| Gitter 3 | 7 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 5 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 3, 4 |
| Abschirmung | 2 |
| Funktion | â Hochfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 5725
Bildquelle: Philips Datenblatt
đ DatenblĂ€tter zur Röhre: 5725
Datenblatt 5725 CSF Compagnie Générale de T.S.F [www.tubedata.info].pdf (6424 kB)
Datenblatt 5725 General Electric.pdf (660 kB)
Datenblatt 5725 Mazda Belvu [www.tubedata.info].pdf (497 kB)
Datenblatt 5725 Philips.pdf (334 kB)
Datenblatt 5725 Raytheon.pdf (1153 kB)
Datenblatt 5725 RCA [www.tubedata.info].pdf (291 kB)
Datenblatt 5725 Tung-Sol.pdf (382 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 5725

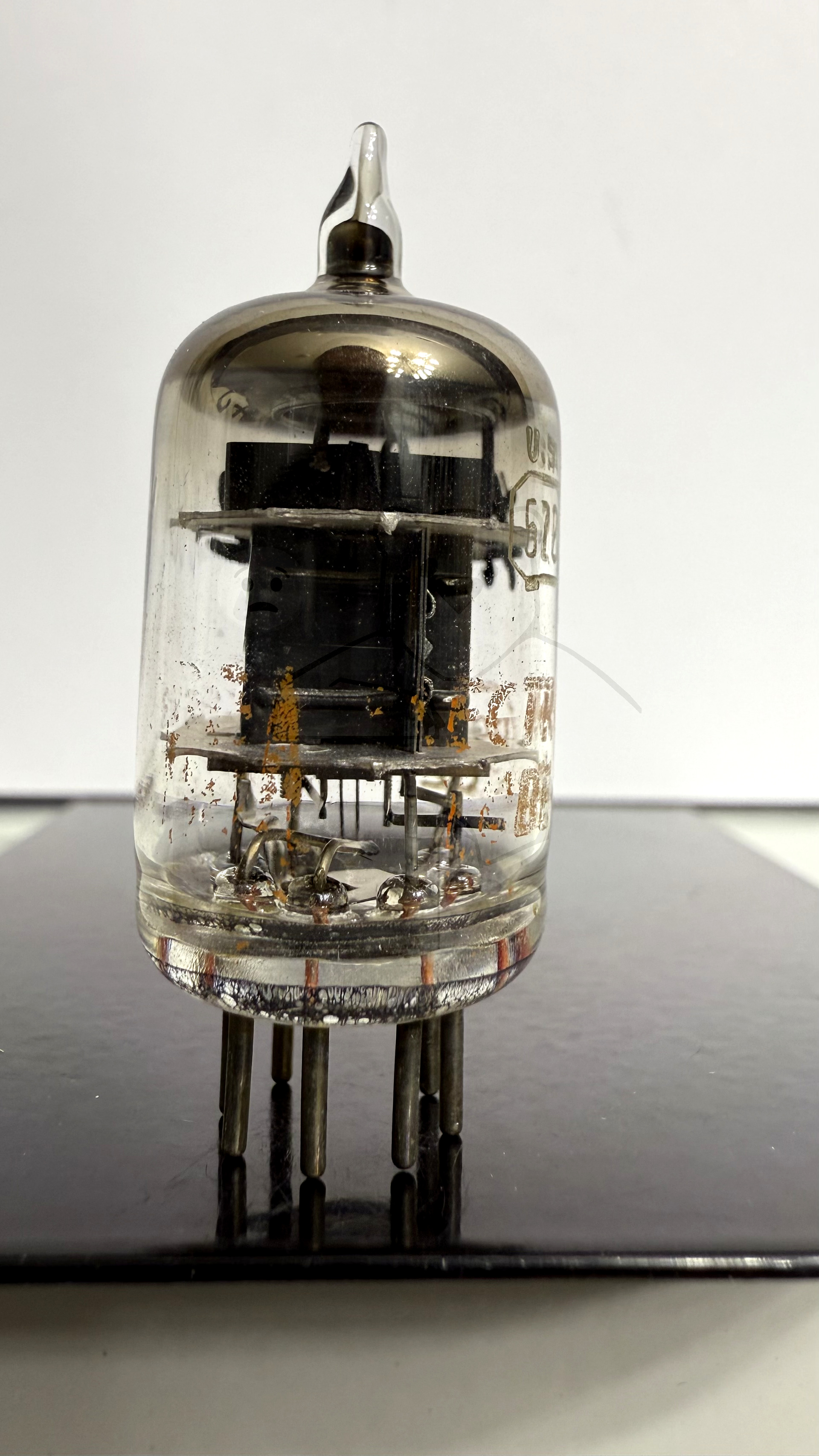

Röhre 5725 #2662 Bild 1
