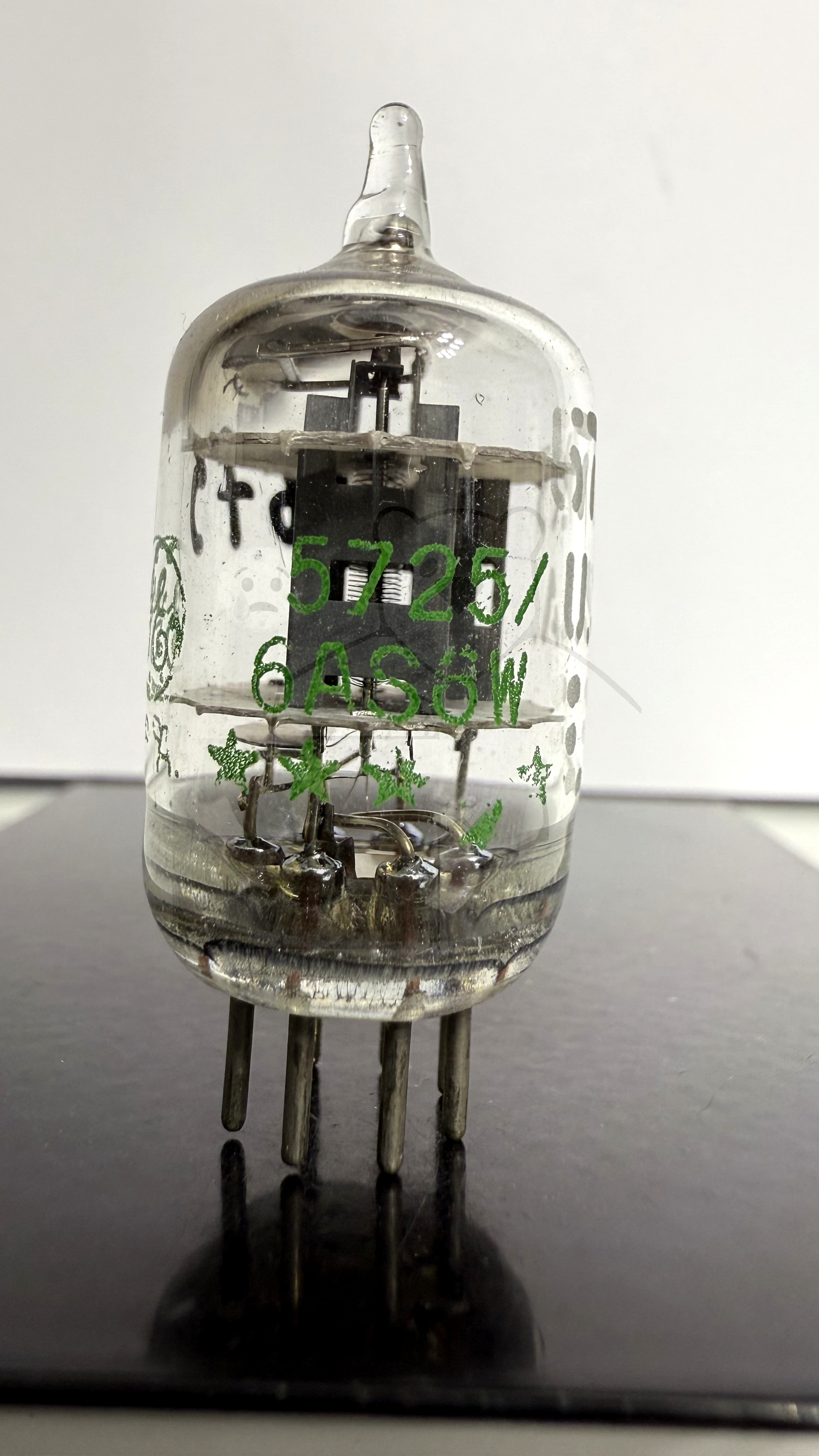

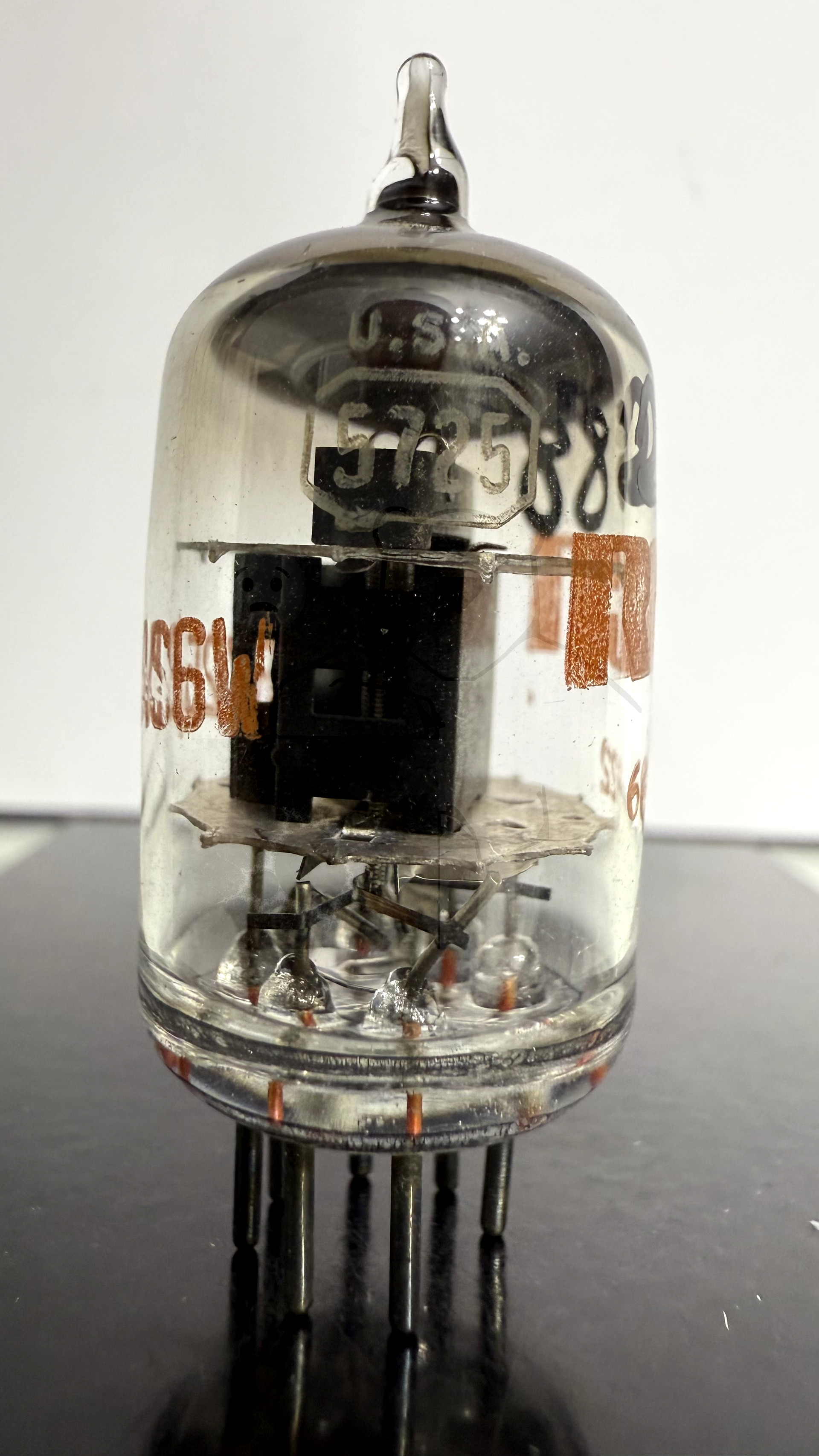

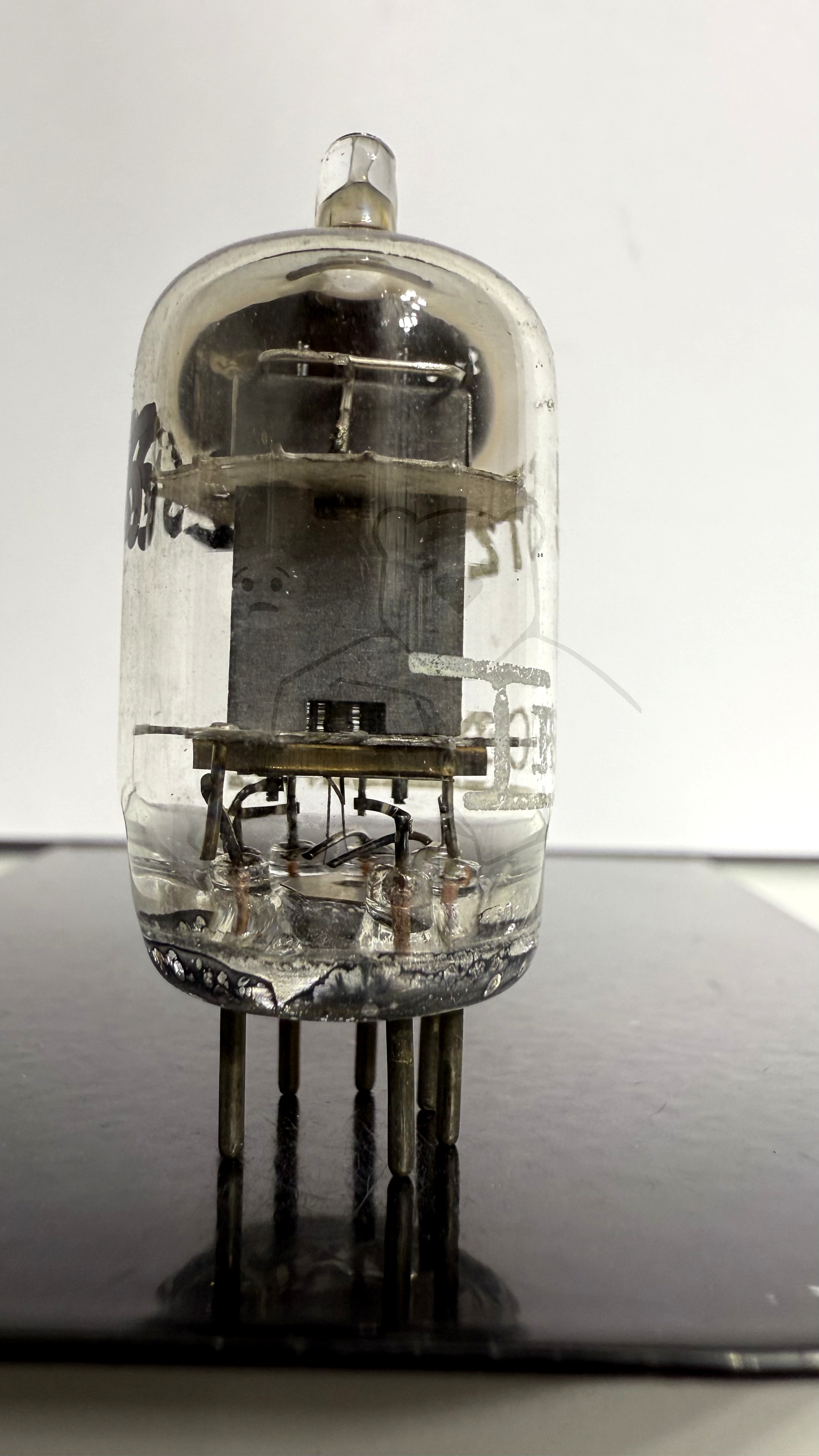

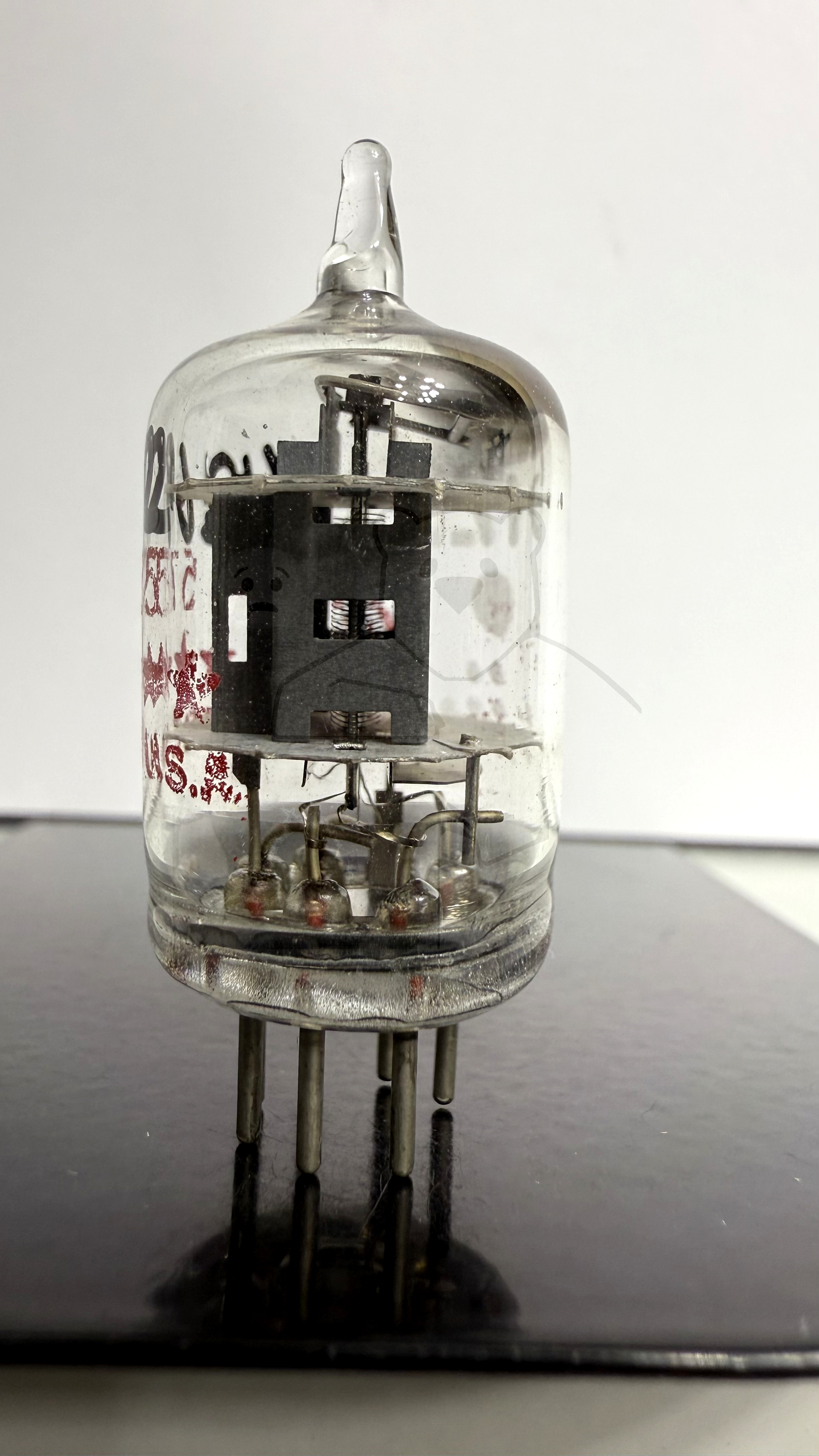

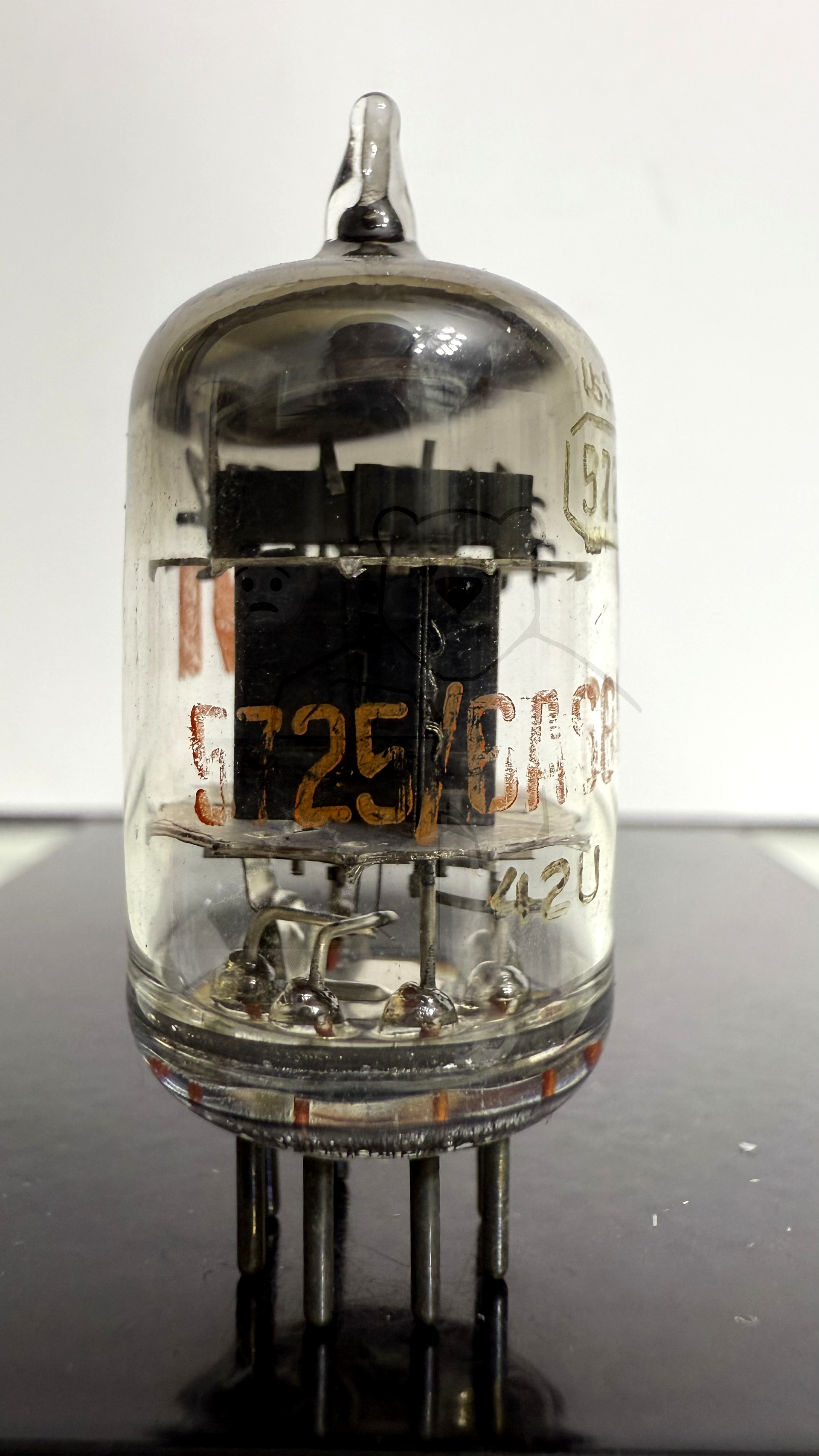

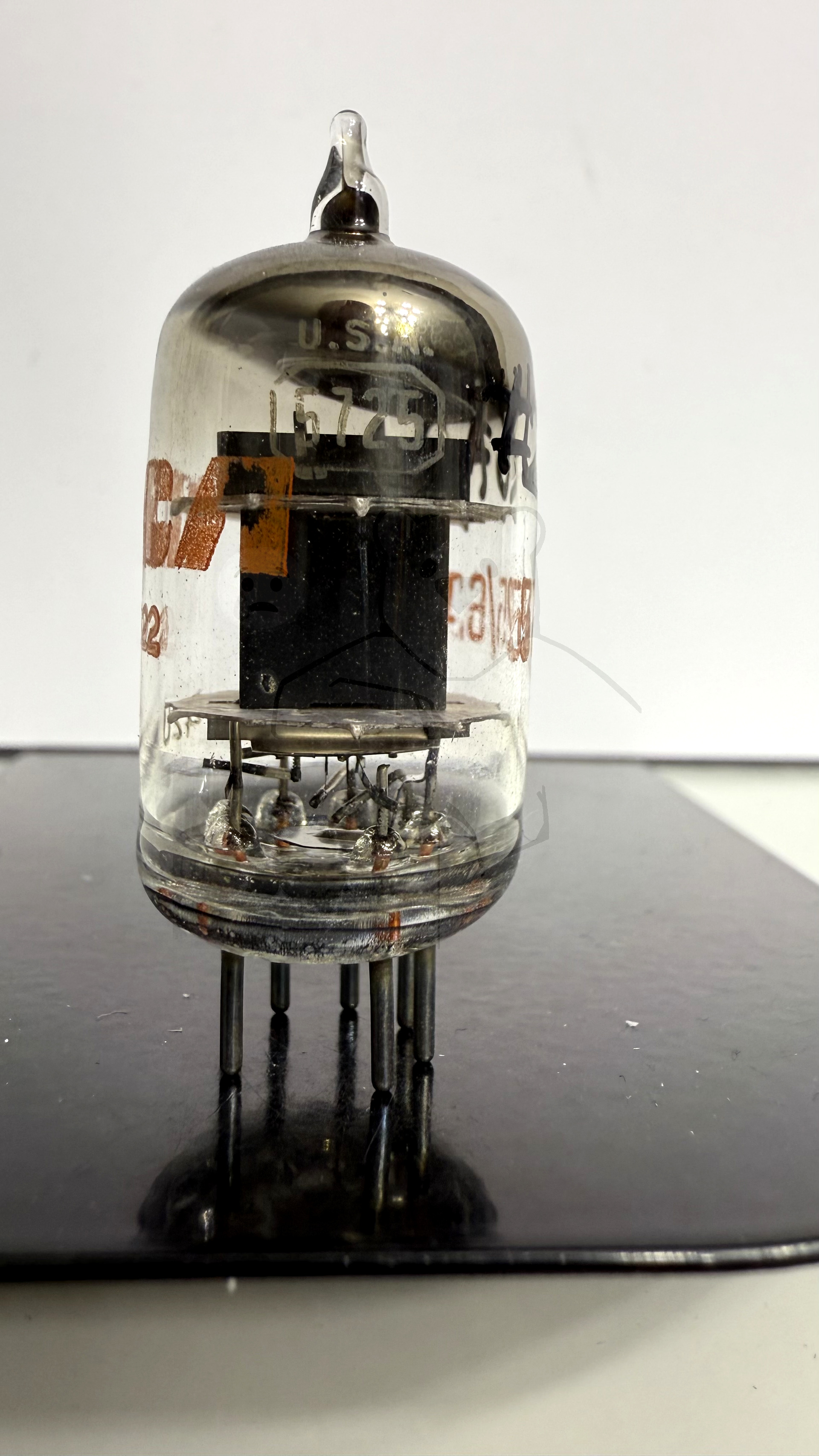

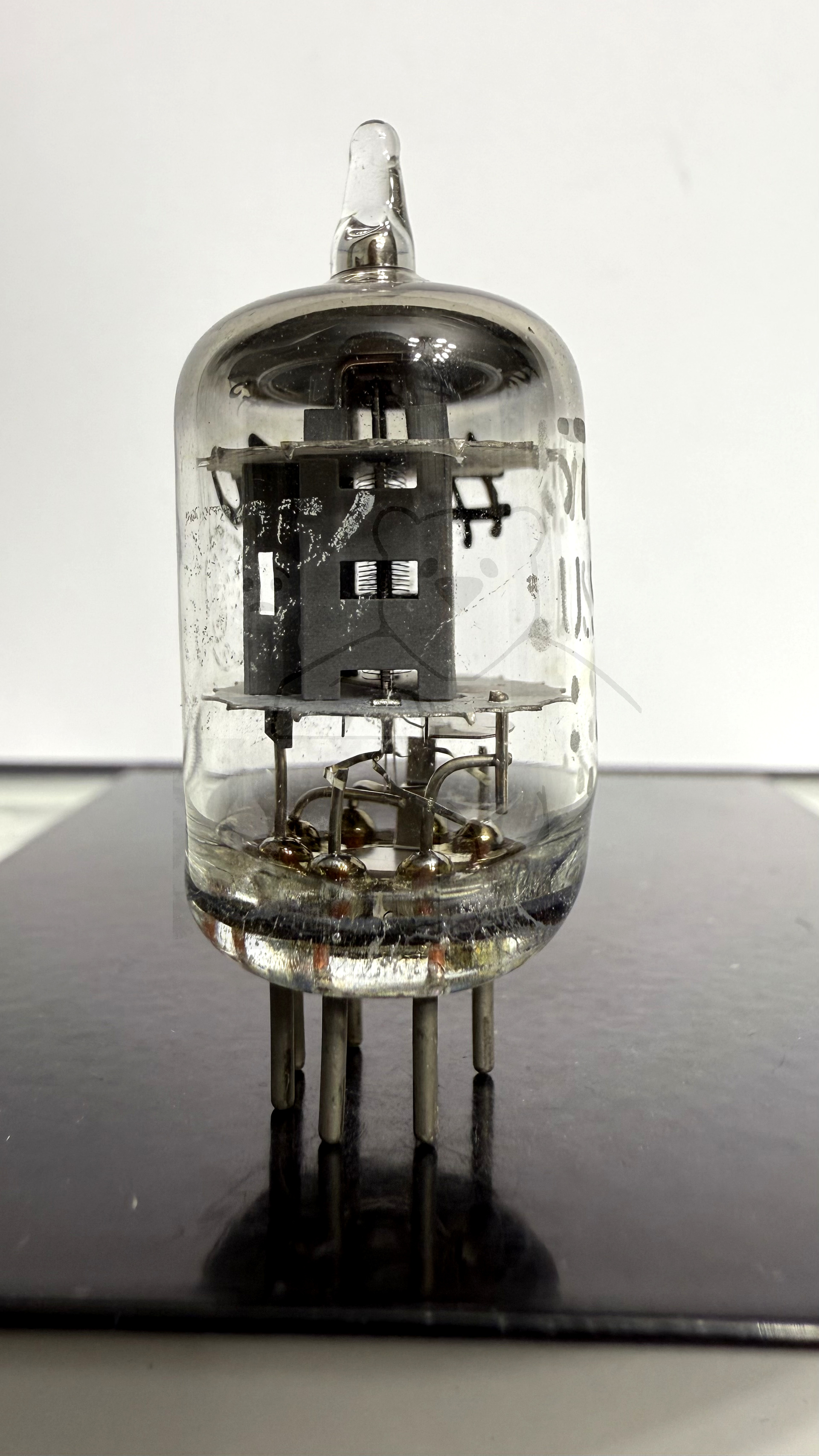

Daten und Bilder der Röhre: 5725

🔎 Beschreibung der Röhre: 5725

Name	5725
Vergleichsname	6AS6W
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,175
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	04.06.2018 13:37:58

🔎 Beschreibung der Systeme für die Röhre: 5725

	System 1
Kathode	2
Gitter 1	1
Gitter 2	6
Gitter 3	7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung	2
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 5725

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: 5725
Datenblatt 5725 CSF Compagnie Générale de T.S.F [www.tubedata.info].pdf (6424 kB)
Datenblatt 5725 General Electric.pdf (660 kB)
Datenblatt 5725 Mazda Belvu [www.tubedata.info].pdf (497 kB)
Datenblatt 5725 Philips.pdf (334 kB)
Datenblatt 5725 Raytheon.pdf (1153 kB)
Datenblatt 5725 RCA [www.tubedata.info].pdf (291 kB)
Datenblatt 5725 Tung-Sol.pdf (382 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
