đ Beschreibung der Röhre: 3Q4 Inventarnummer: 02513
| Name | â 3Q4 |
| Vergleichsname | DL95 |
| Hersteller | â Unbekannter Hersteller |
| Heizspannung (Volt) | 3,2 oder 1,6 |
| Heizstrom (AmpĂšre) | 0,05 oder 0,1 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Miniatur, 7pol. â Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | Die Röhre kann mit 3,2V oder 1,6V beheizt werden, je nach Beschaltung der Heizung. |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S16 |
đ Beschreibung der Systeme fĂŒr die Röhre: 3Q4
| System 1 | |
| Kathode | 5 |
| Gitter 1 | 3 |
| Gitter 2 | 4 |
| Gitter 3 | 5 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2, 6 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 7 Mittelanzapfung 5 |
| Abschirmung | |
| Funktion | â Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

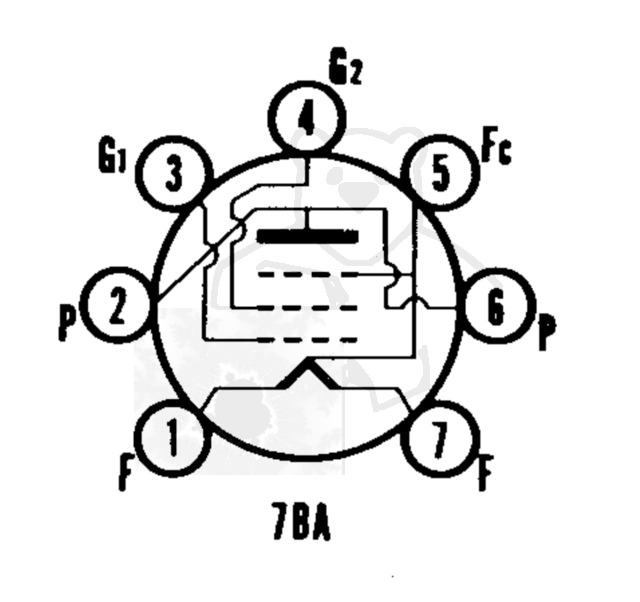

đ Sockelschaltung der 3Q4
Bildquelle: Sylvania Datenblatt
đ DatenblĂ€tter zur Röhre: 3Q4
Datenblatt 3Q4 Mazda Belvu [www.tubedata.info].pdf (355 kB)
Datenblatt 3Q4 Sylvania.pdf (299 kB)
Datenblatt 3Q4 Tung-Sol [www.tubedata.info].pdf (117 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 3Q4

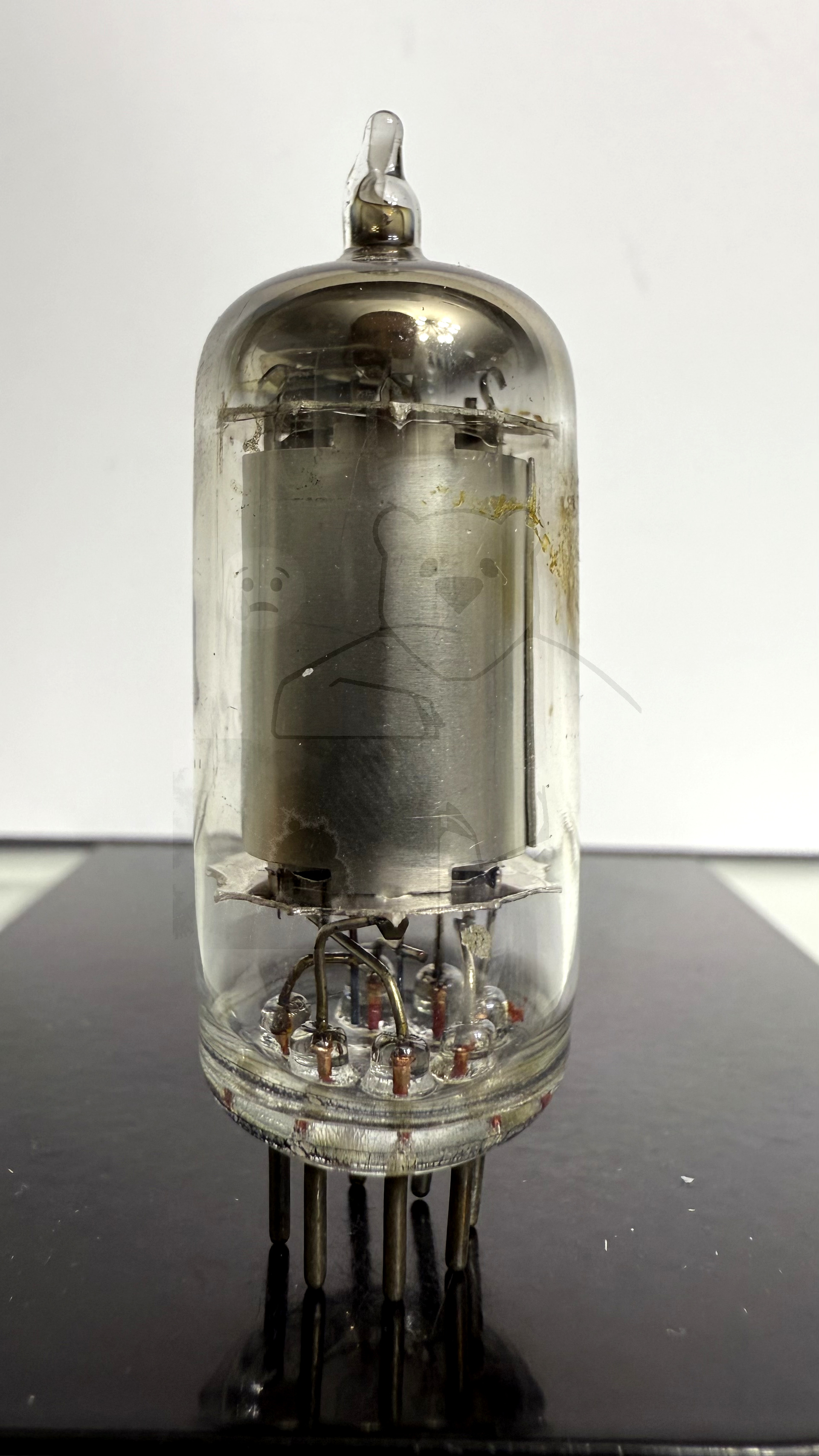

Röhre 3Q4 #2513 Bild 1

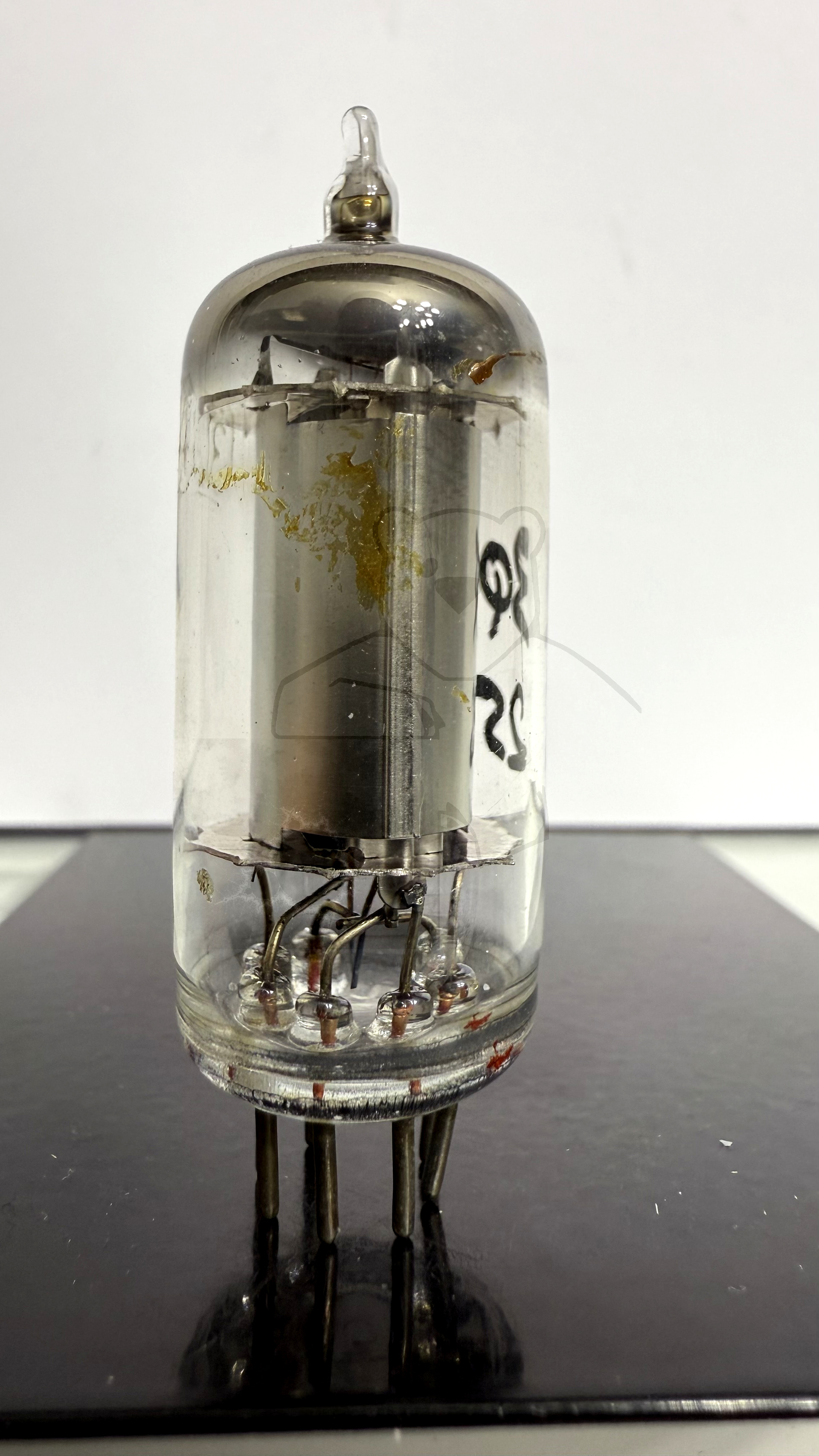

Röhre 3Q4 #2513 Bild 2

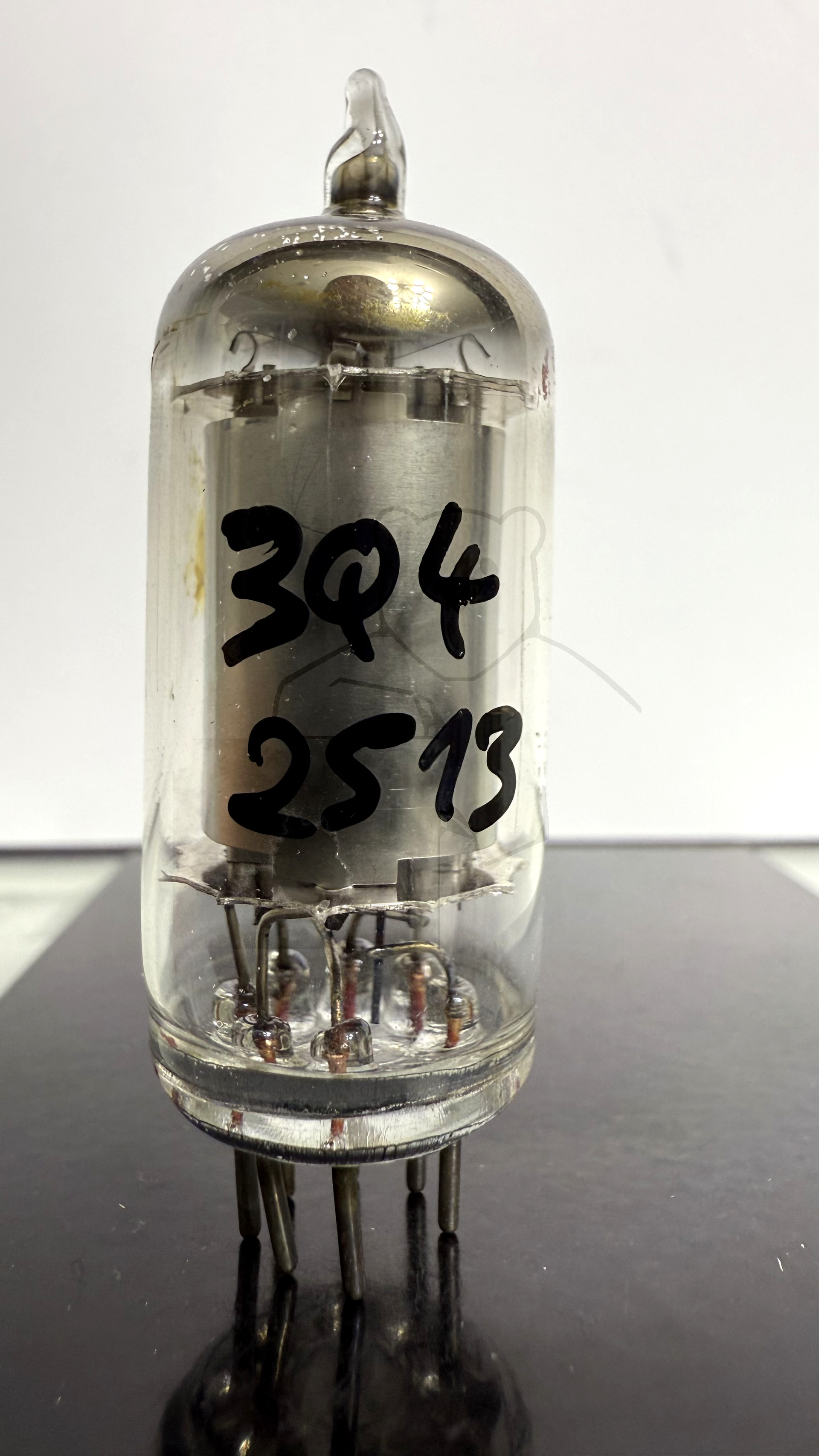

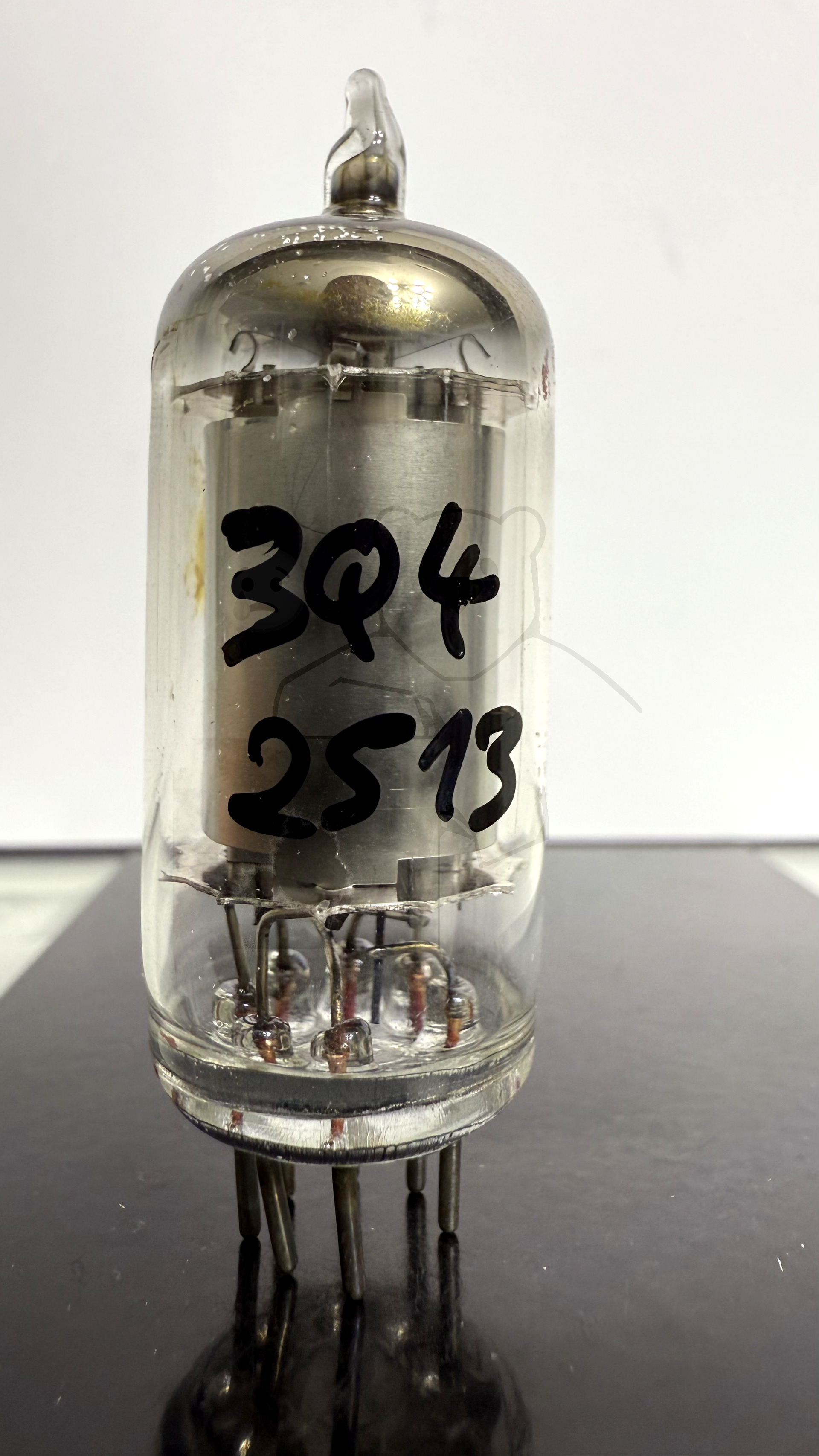

Röhre 3Q4 #2513 Bild 3

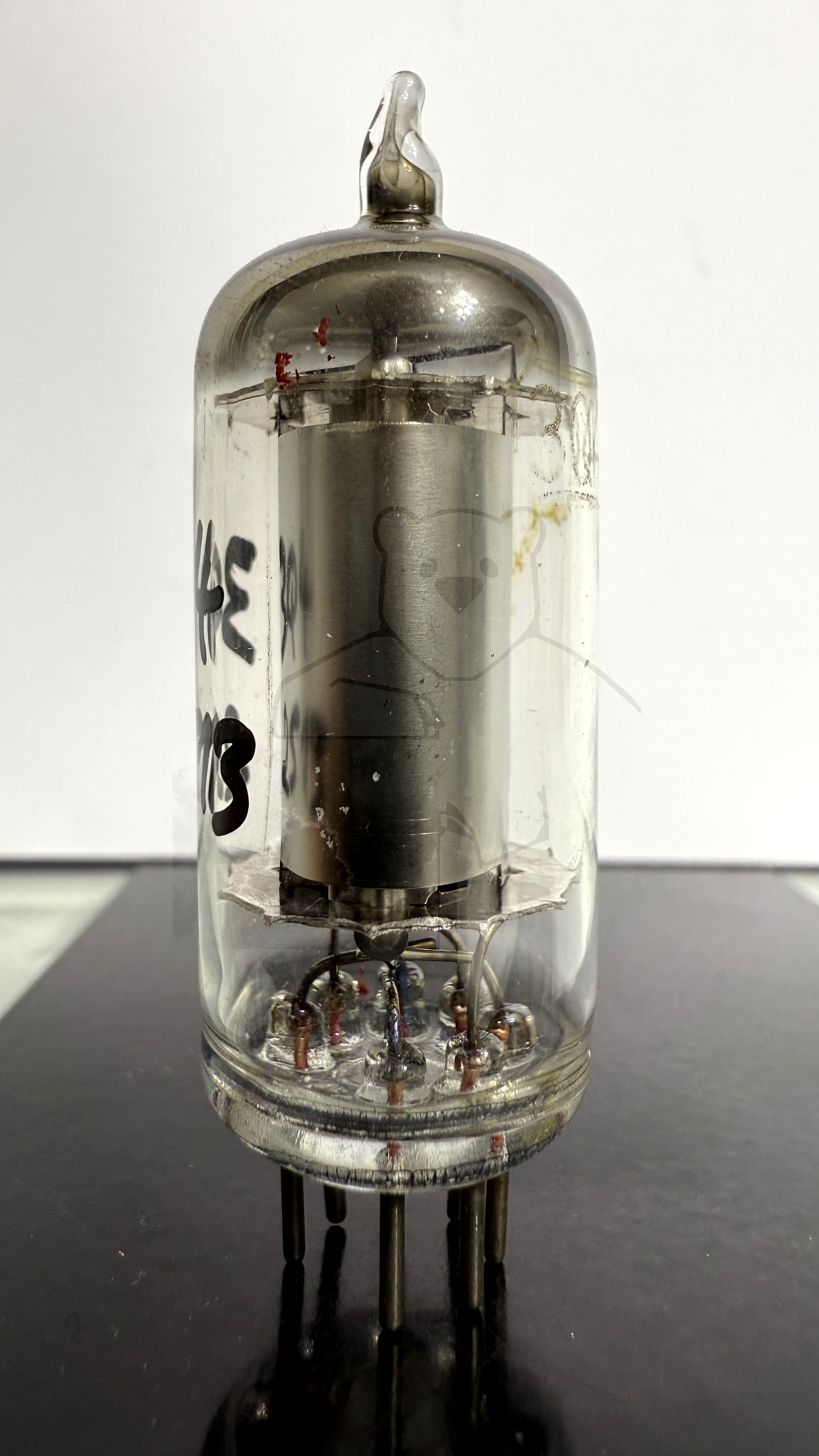

Röhre 3Q4 #2513 Bild 4
