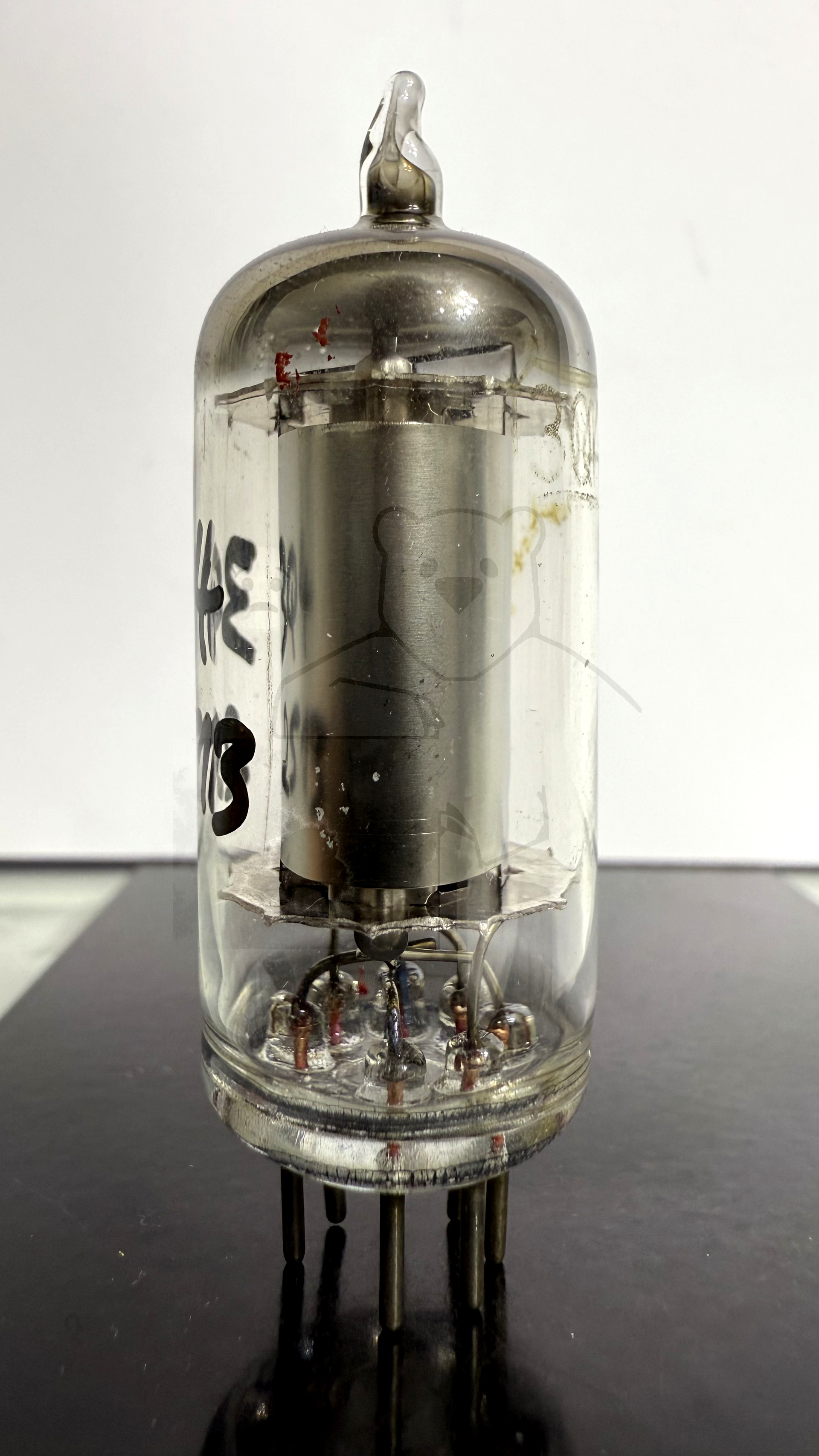

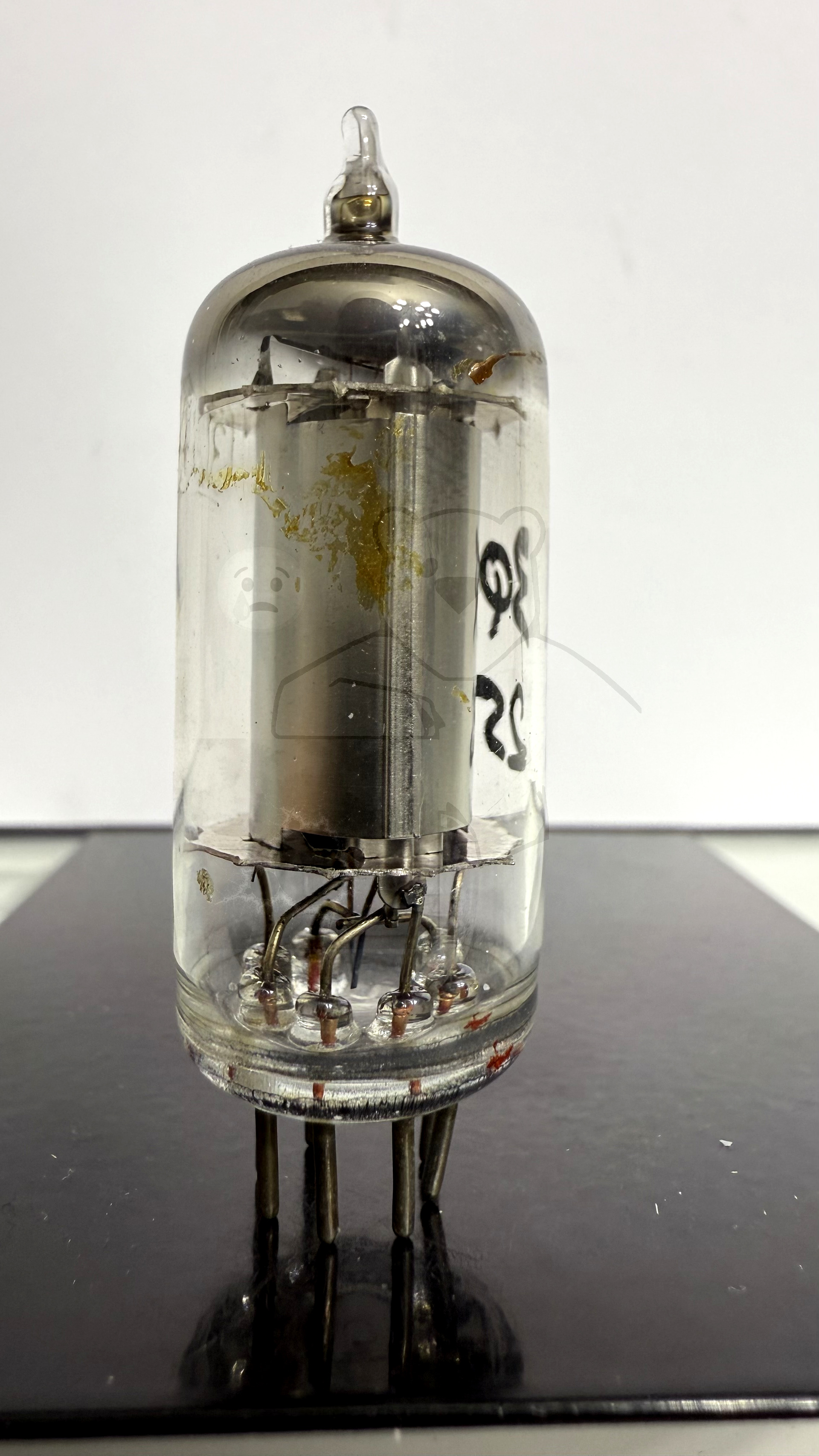

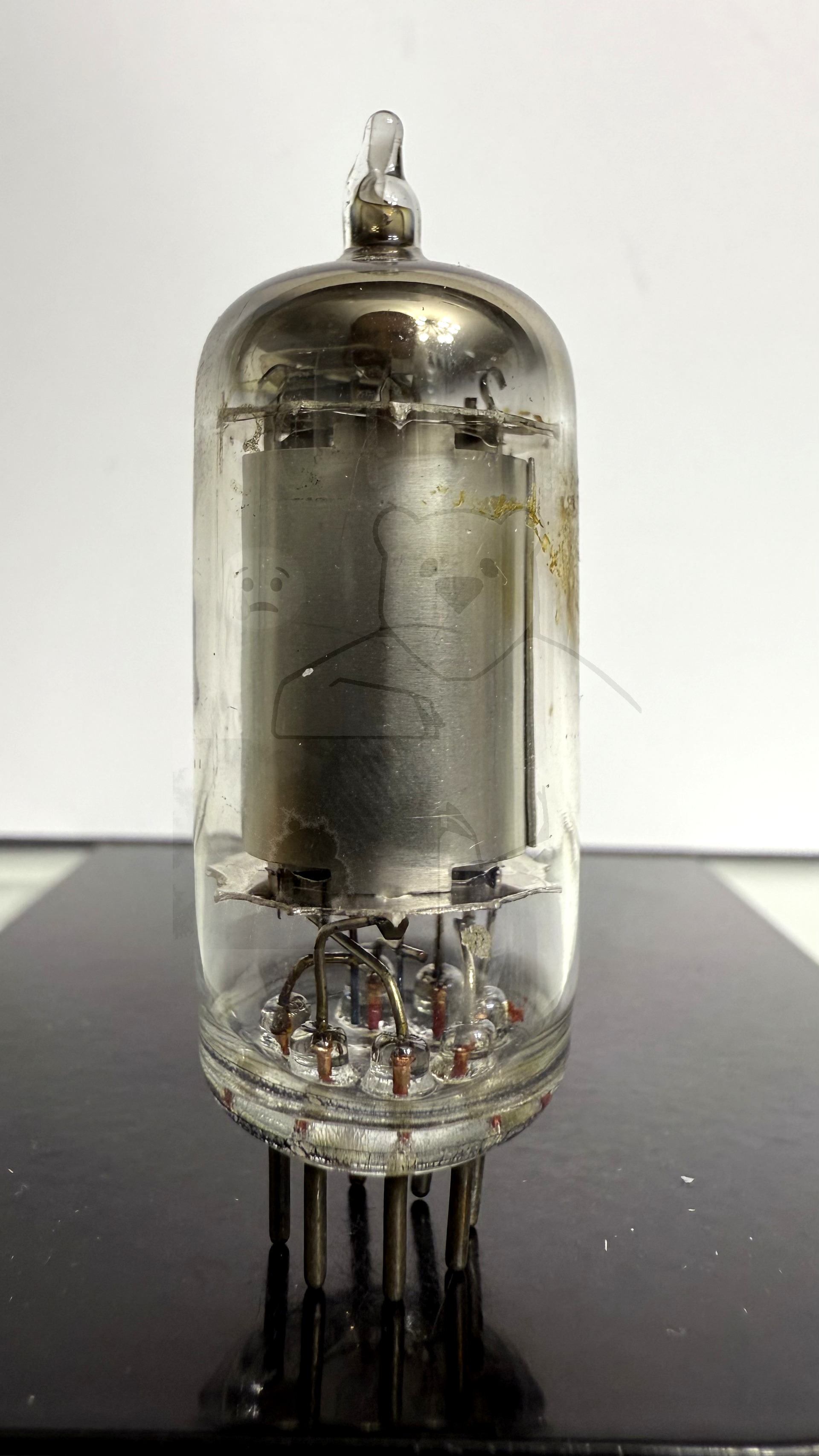

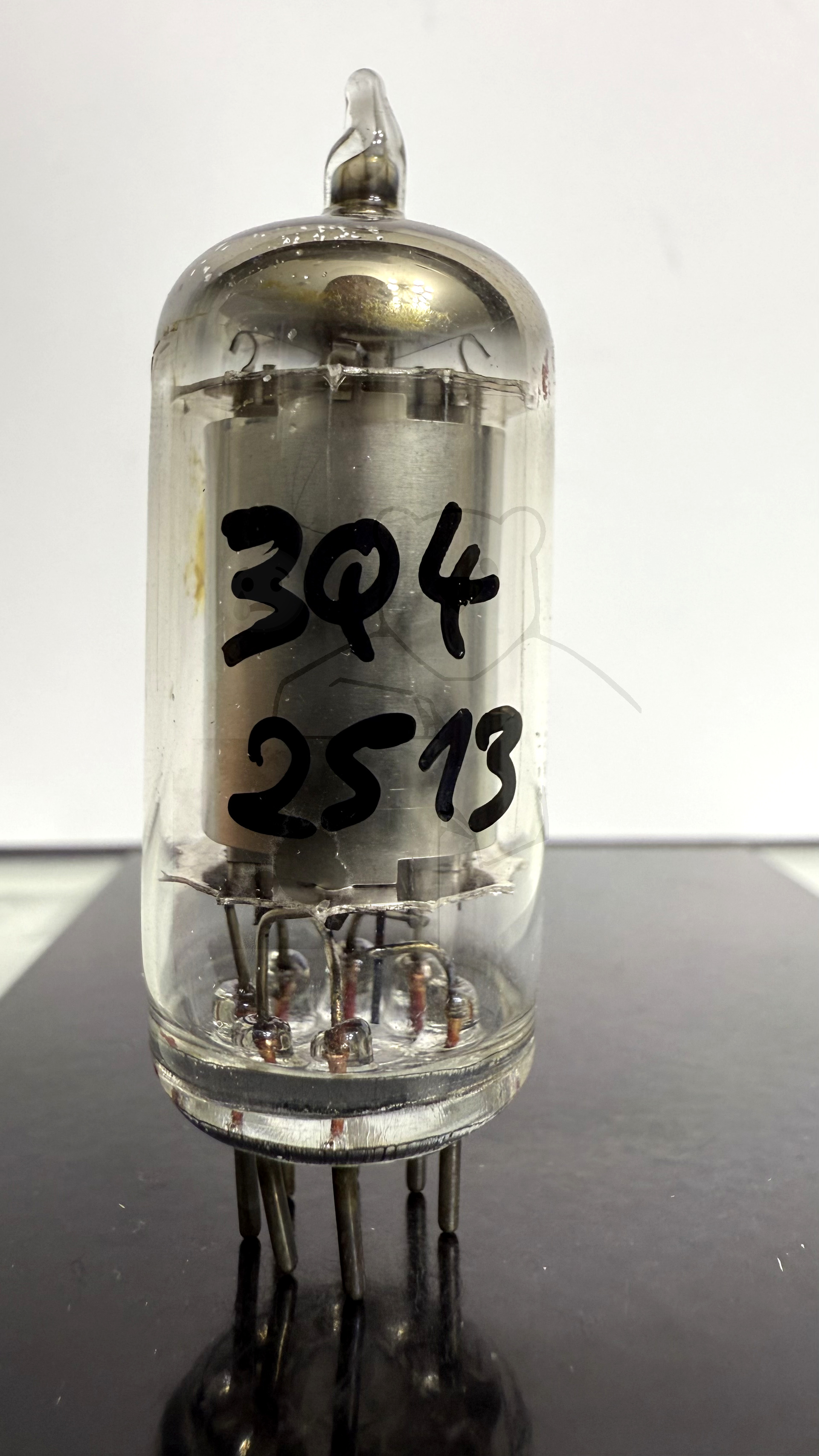

Daten und Bilder der Röhre: 3Q4

🔎 Beschreibung der Röhre: 3Q4

Name	3Q4
Vergleichsname	DL95
Heizspannung (Volt)	3,2 oder 1,6
Heizstrom (Ampère)	0,05 oder 0,1
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen	Die Röhre kann mit 3,2V oder 1,6V beheizt werden, je nach Beschaltung der Heizung.
Letzte Änderung	03.06.2018 08:11:14

🔎 Beschreibung der Systeme für die Röhre: 3Q4

	System 1
Kathode	5
Gitter 1	3
Gitter 2	4
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2, 6
Anode 2
Leuchtschirm
Heizung	1, 7 Mittelanzapfung 5
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 3Q4

Bildquelle: Sylvania Datenblatt

🔎 Datenblätter zur Röhre: 3Q4
Datenblatt 3Q4 Mazda Belvu [www.tubedata.info].pdf (355 kB)
Datenblatt 3Q4 Sylvania.pdf (299 kB)
Datenblatt 3Q4 Tung-Sol [www.tubedata.info].pdf (117 kB)
