đ Beschreibung der Röhre: ECF80 Inventarnummer: 02345
| Name | â ECF80 |
| Vergleichsname | 6BL8 |
| Hersteller | â Telefunken (Mit Raute im Boden) |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,43 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S3 |
đ Beschreibung der Systeme fĂŒr die Röhre: ECF80
| System 1 | System 2 | |
| Kathode | 8 | 7 |
| Gitter 1 | 9 | 2 |
| Gitter 2 | 3 | |
| Gitter 3 | 7 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 1 | 6 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 7 | 7 |
| Funktion | â Oszillator |
â Breitbandverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der ECF80
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: ECF80
Datenblatt ECF80 La Radiotechnique [www.tubedata.info].pdf (135 kB)
Datenblatt ECF80 Mazda Belvu [www.tubedata.info].pdf (748 kB)
Datenblatt ECF80 Philips Version 1 [www.tubedata.info].pdf (98 kB)
Datenblatt ECF80 Philips Version 2 [www.tubedata.info].pdf (17 kB)
Datenblatt ECF80 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (4474 kB)
Pruefkarte ECF80 - Karte 1 - Funke W19 Roehrenpruefer.pdf (148 kB)
Pruefkarte ECF80 - Karte 2 - Funke W19 Roehrenpruefer.pdf (142 kB)
Pruefkarte ECF80 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (213 kB)
Pruefkarte ECF80 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (201 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: ECF80

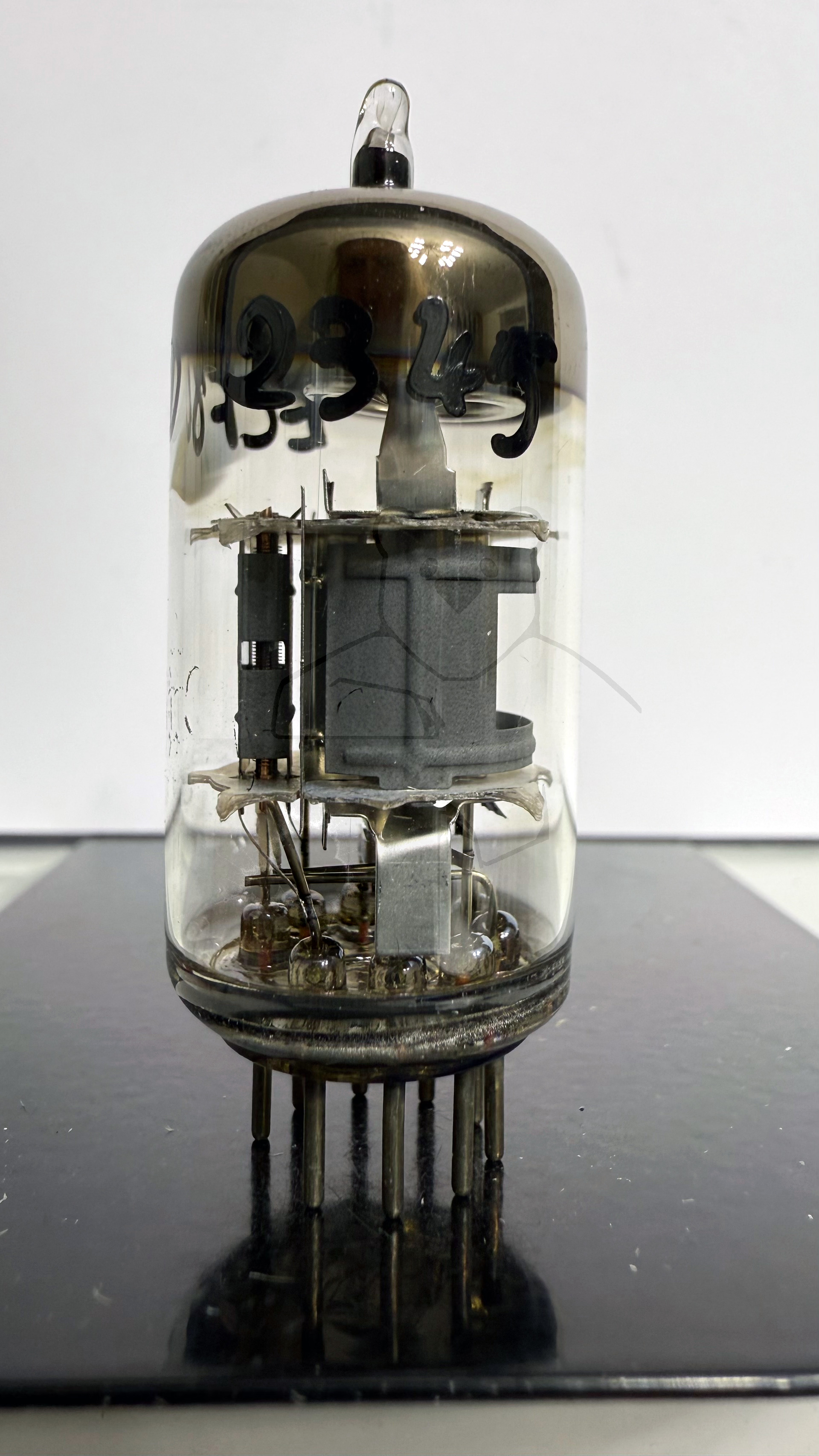

Röhre ECF80 #2345 Bild 1

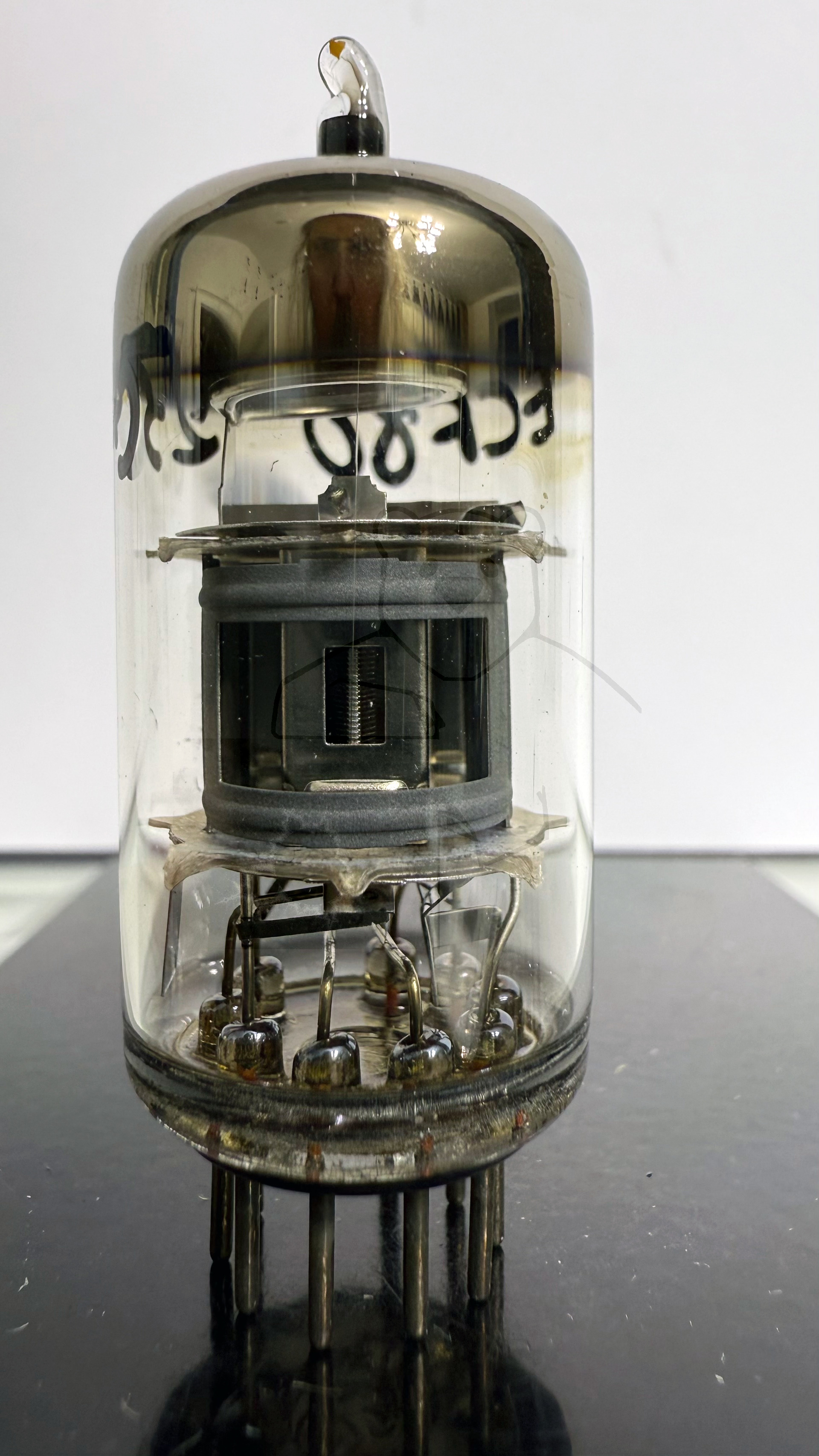

Röhre ECF80 #2345 Bild 2

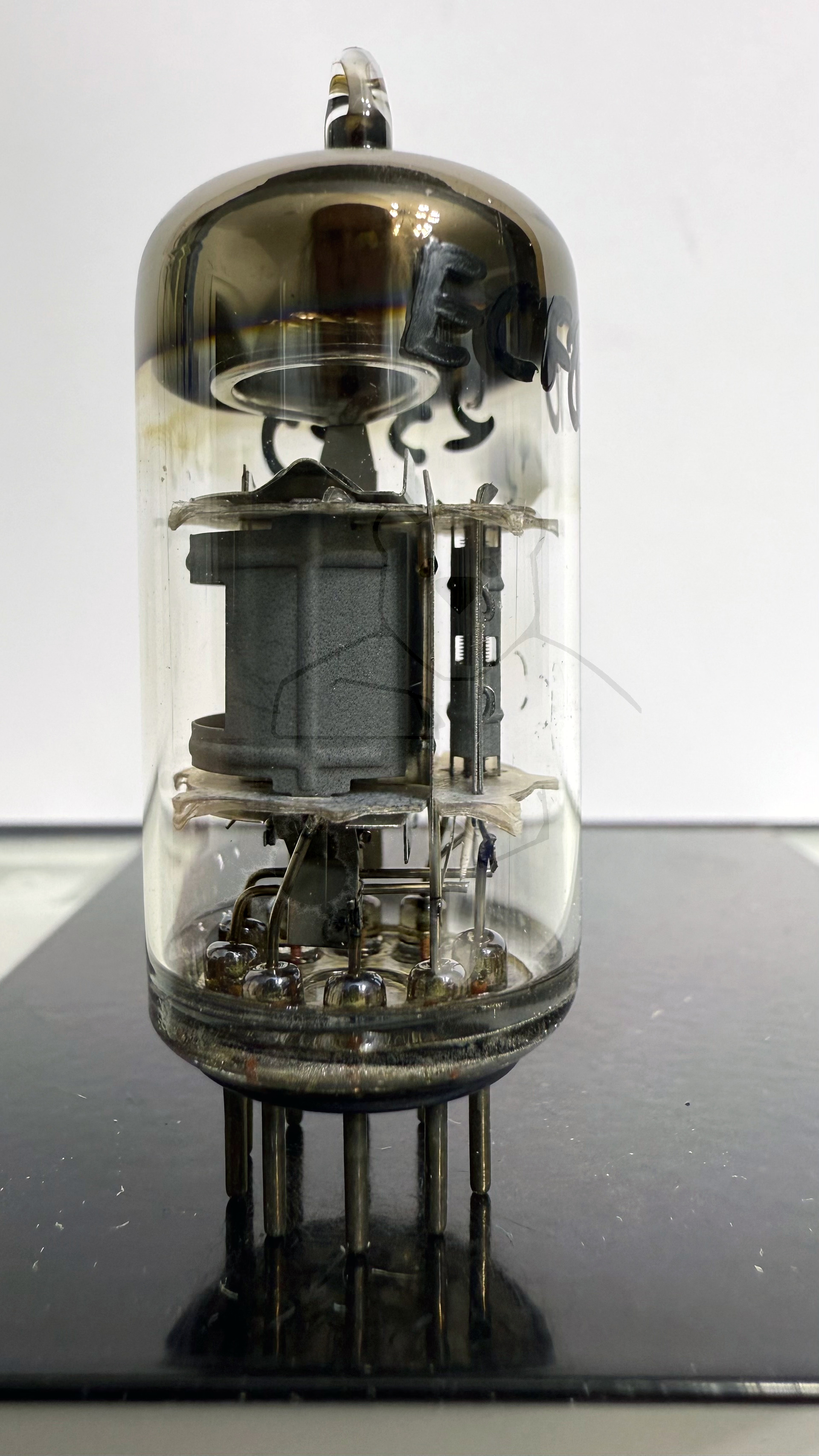

Röhre ECF80 #2345 Bild 3

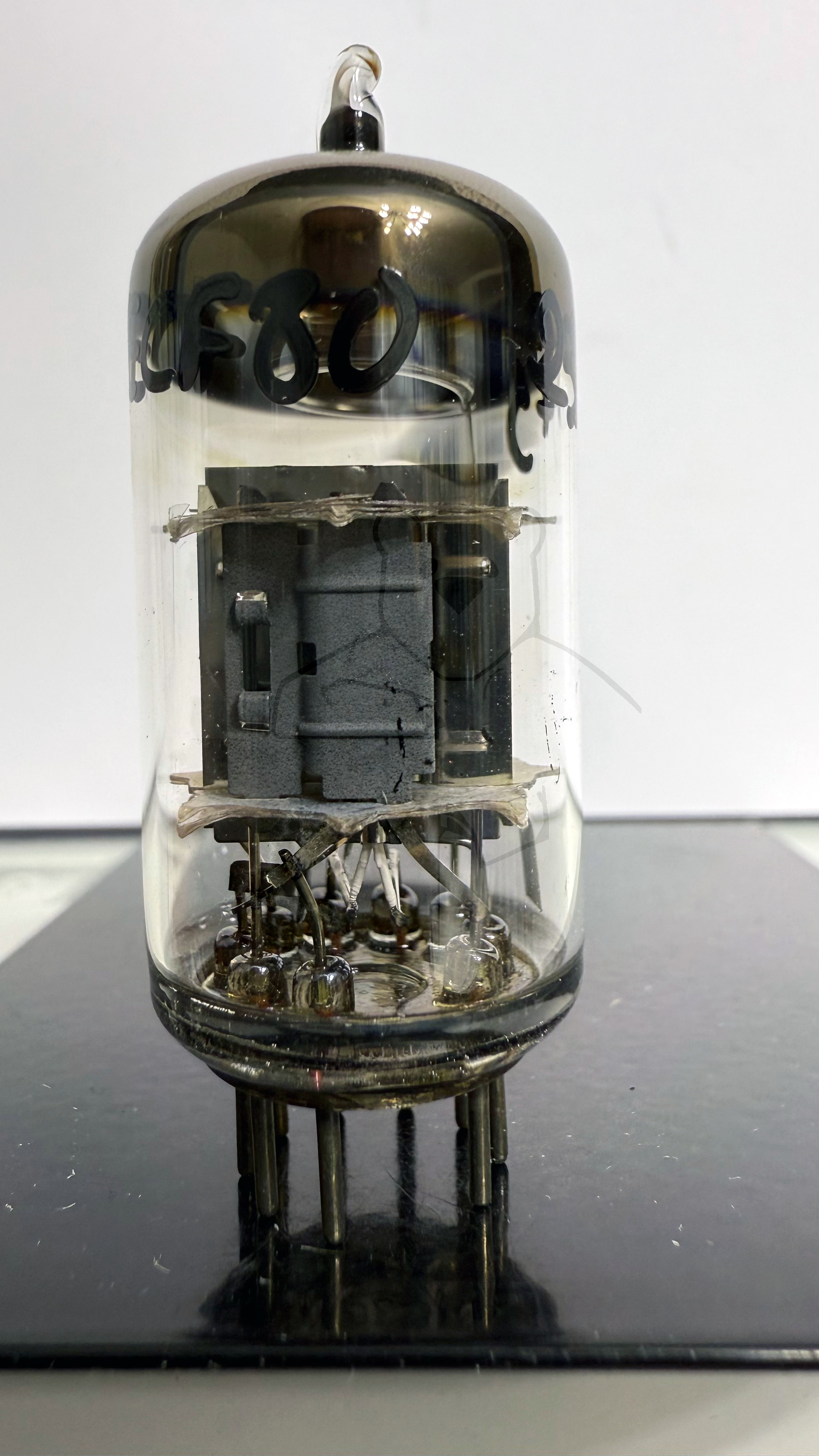

Röhre ECF80 #2345 Bild 4
