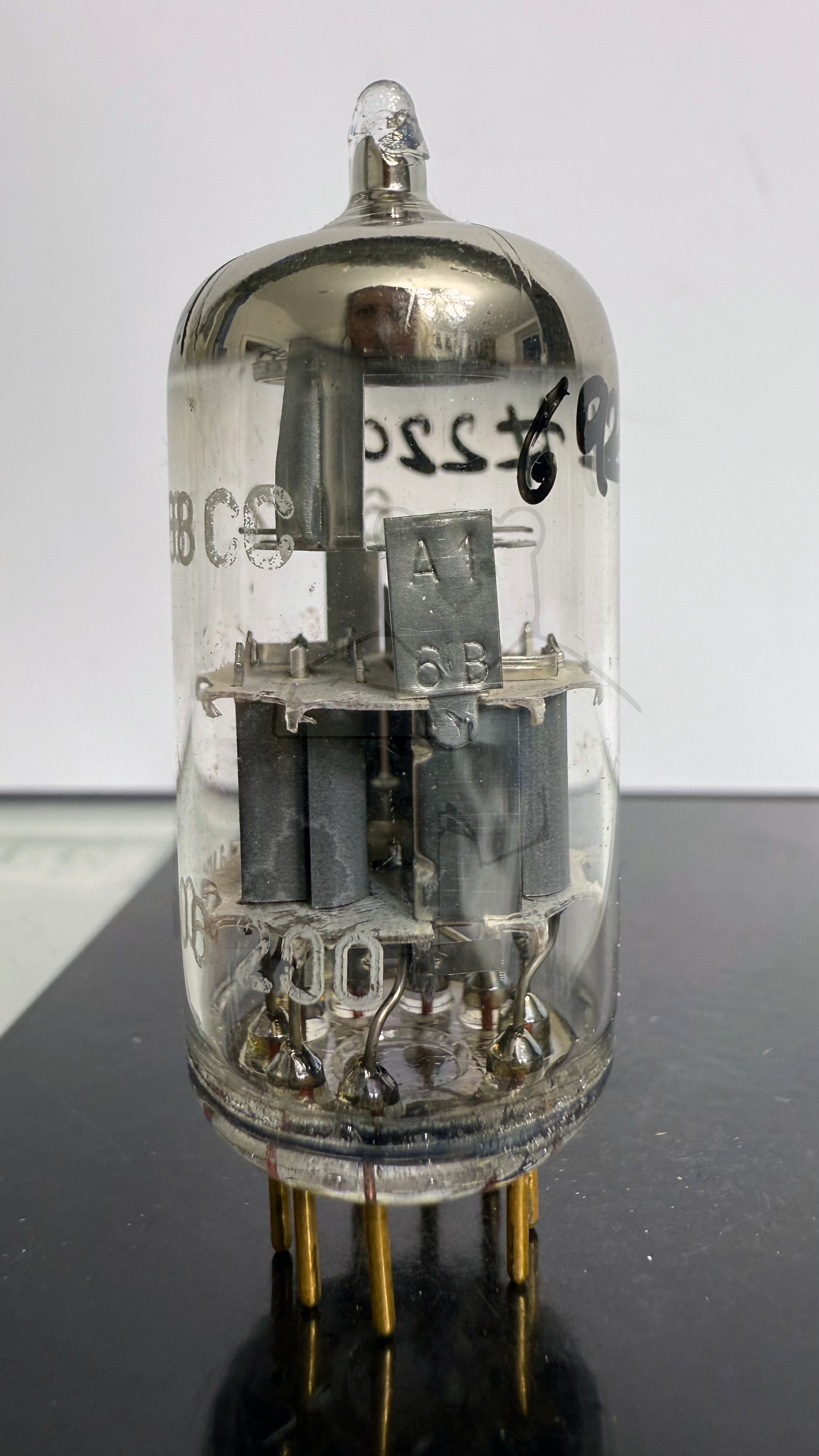

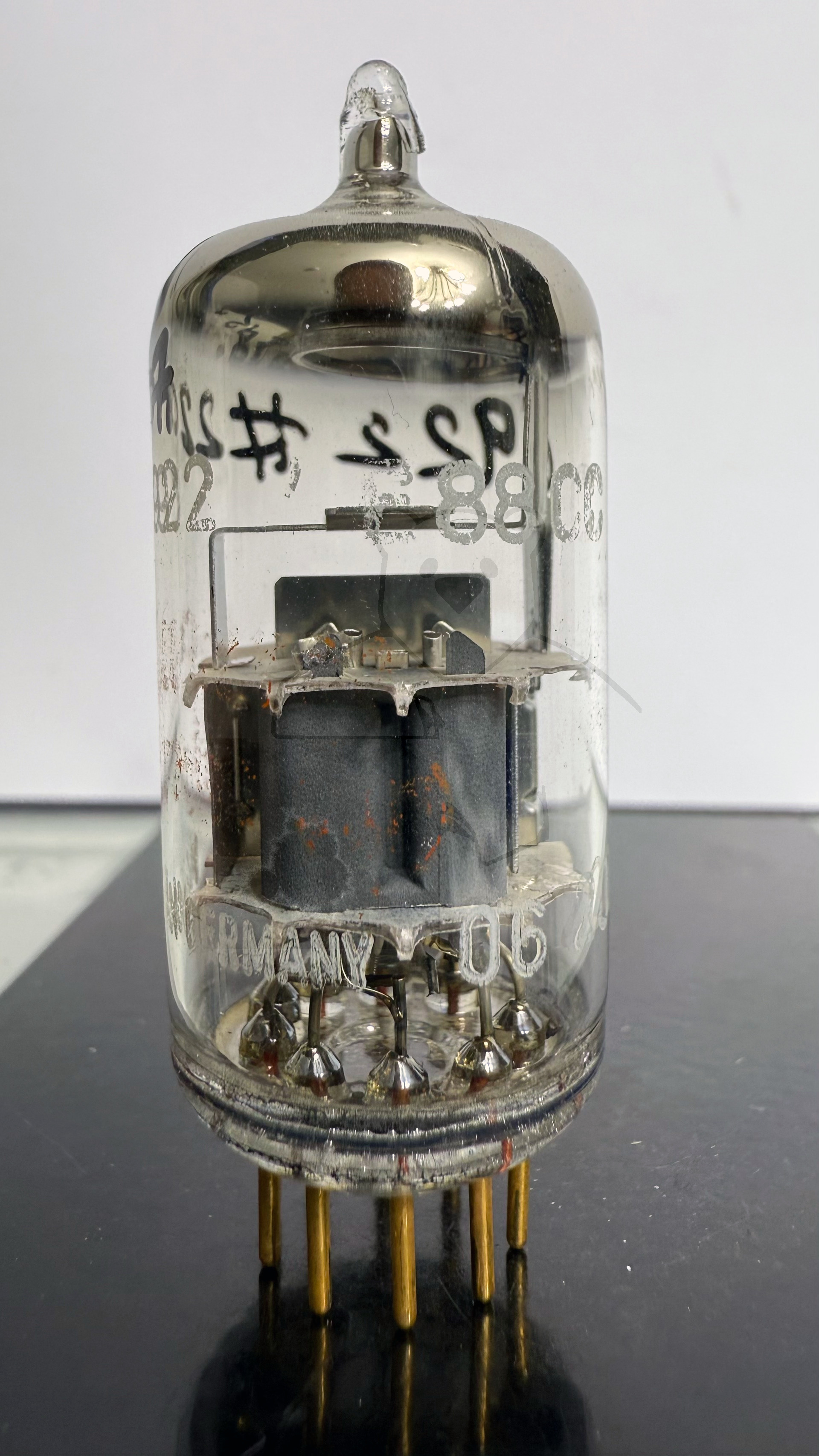

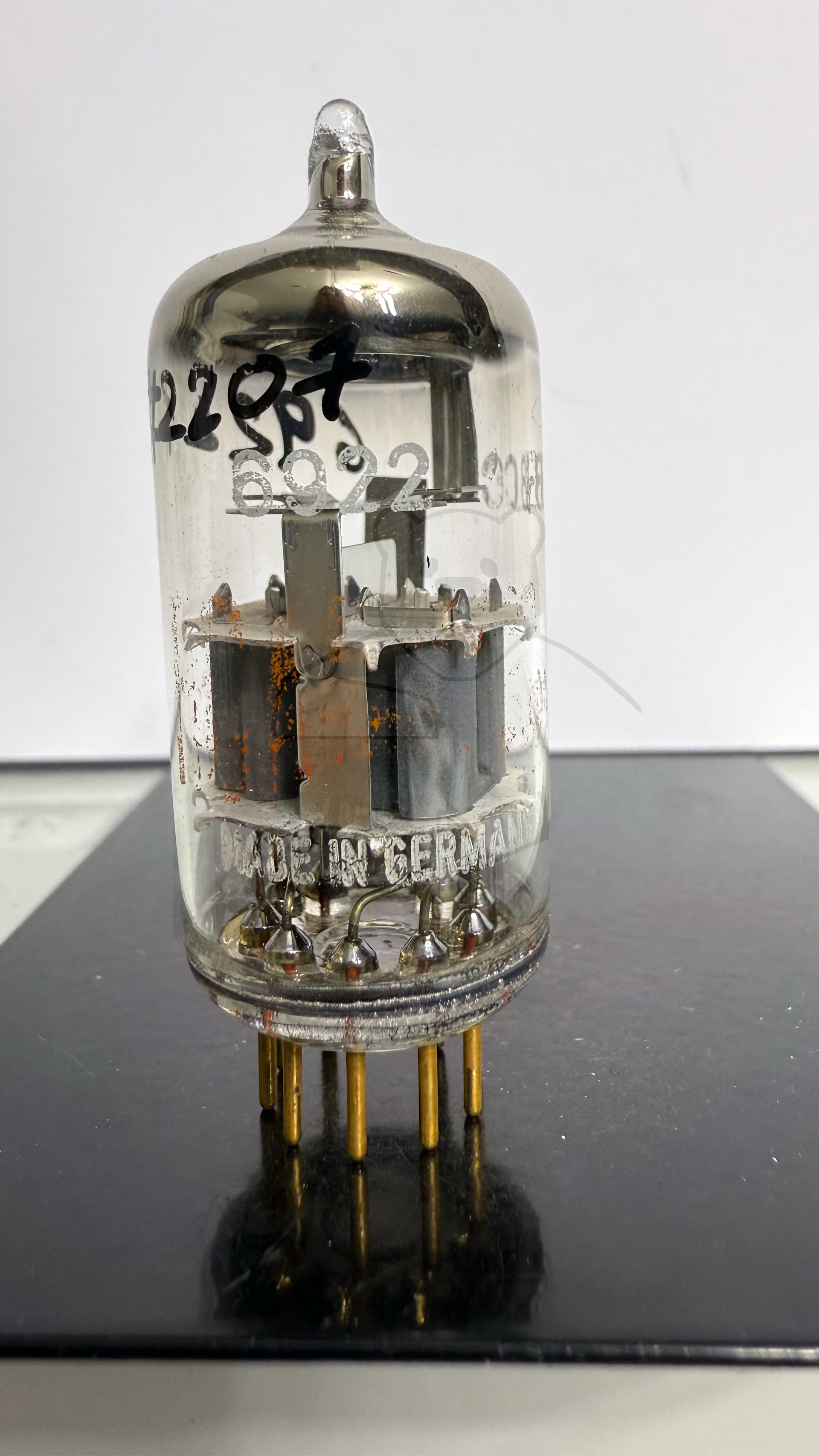

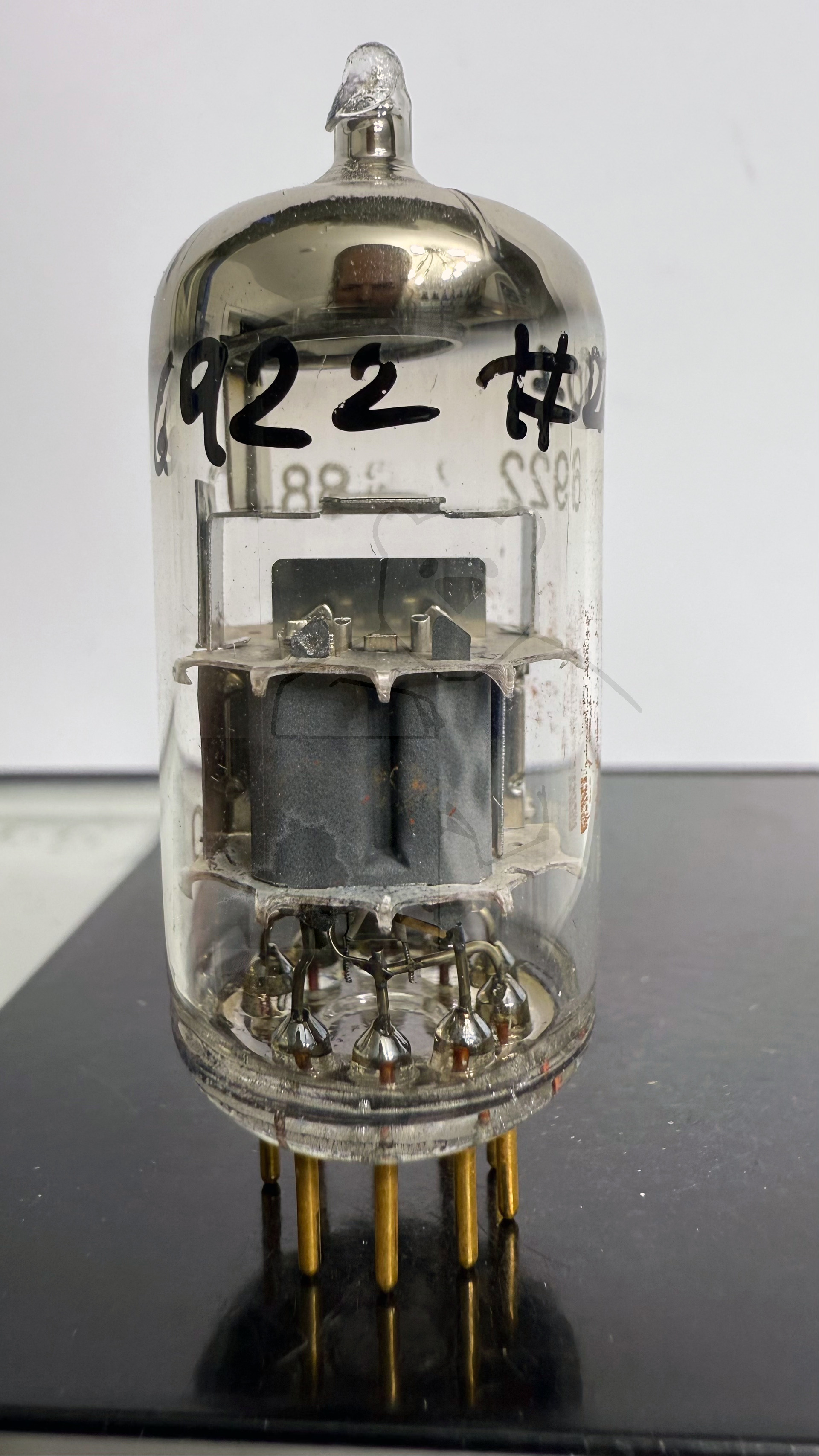

Daten und Bilder der Röhre: 6922

🔎 Beschreibung der Röhre: 6922 Inventarnummer: 02207

Name	→ 6922
Vergleichsname	→ CCa → E88CC
Hersteller	→ RCA
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer	06 200
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S1

🔎 Beschreibung der Systeme für die Röhre: 6922

	System 1	System 2
Kathode	8	3
Gitter 1	7	2
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	1
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	9	9
Funktion	→ Hochfrequenzverstaerker, Triode	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6922

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 6922
Datenblatt 6922 Amperex.pdf (1983 kB)
Datenblatt 6922 E88CC Philips.pdf (527 kB)
Datenblatt 6922 Raytheon [www.tubedata.info].pdf (652 kB)
Datenblatt 6922 RCA [www.tubedata.info].pdf (93 kB)
Datenblatt CK6922 Raytheon [www.tubedata.info].pdf (652 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
