Daten und Bilder der Röhre: 6201

🔎 Beschreibung der Röhre: 6201 Inventarnummer: 02131

Name	→ 6201
Vergleichsname	→ E81CC → ECC801S
Hersteller	→ Valvo
Heizspannung (Volt)	6,3 oder 12,6
Heizstrom (Ampère)	0,3 oder 0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp	Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung.
Informationen
Kenn Nummer
Ätz- Produktionscode	Df6 D7E2
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S20

🔎 Beschreibung der Systeme für die Röhre: 6201

	System 1	System 2
Kathode	8	3
Gitter 1	7	2
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	1
Anode 2
Leuchtschirm
Heizung	4, 5 - Mittelanzapfung auf Stift 9	4, 5 - Mittelanzapfung auf Stift 9
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Triode	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6201

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 6201
Datenblatt 6201 General Electric.pdf (700 kB)
Datenblatt 6201 Philips Version 1.pdf (573 kB)
Datenblatt 6201 Philips Version 2 [www.tubedata.info].pdf (494 kB)
Datenblatt 6201 RCA Version 1 [www.tubedata.info].pdf (572 kB)
Datenblatt 6201 RCA Version 2 [www.tubedata.info].pdf (528 kB)
Datenblatt 6201 Tung-Sol [www.tubedata.info].pdf (386 kB)
Datenblatt 6201 Valvo.pdf (235 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: 6201

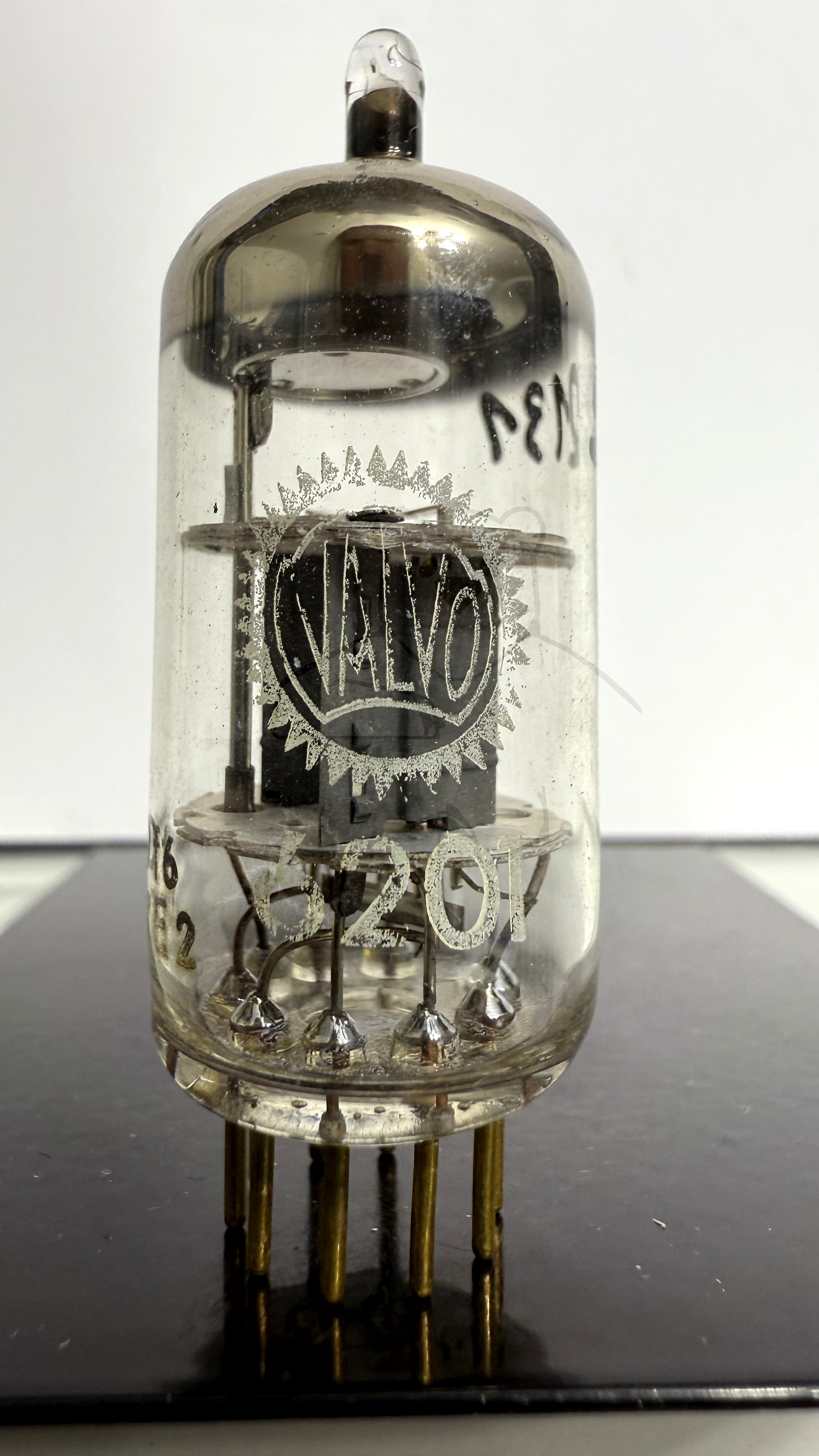

Röhre 6201 #2131 Bild 1
