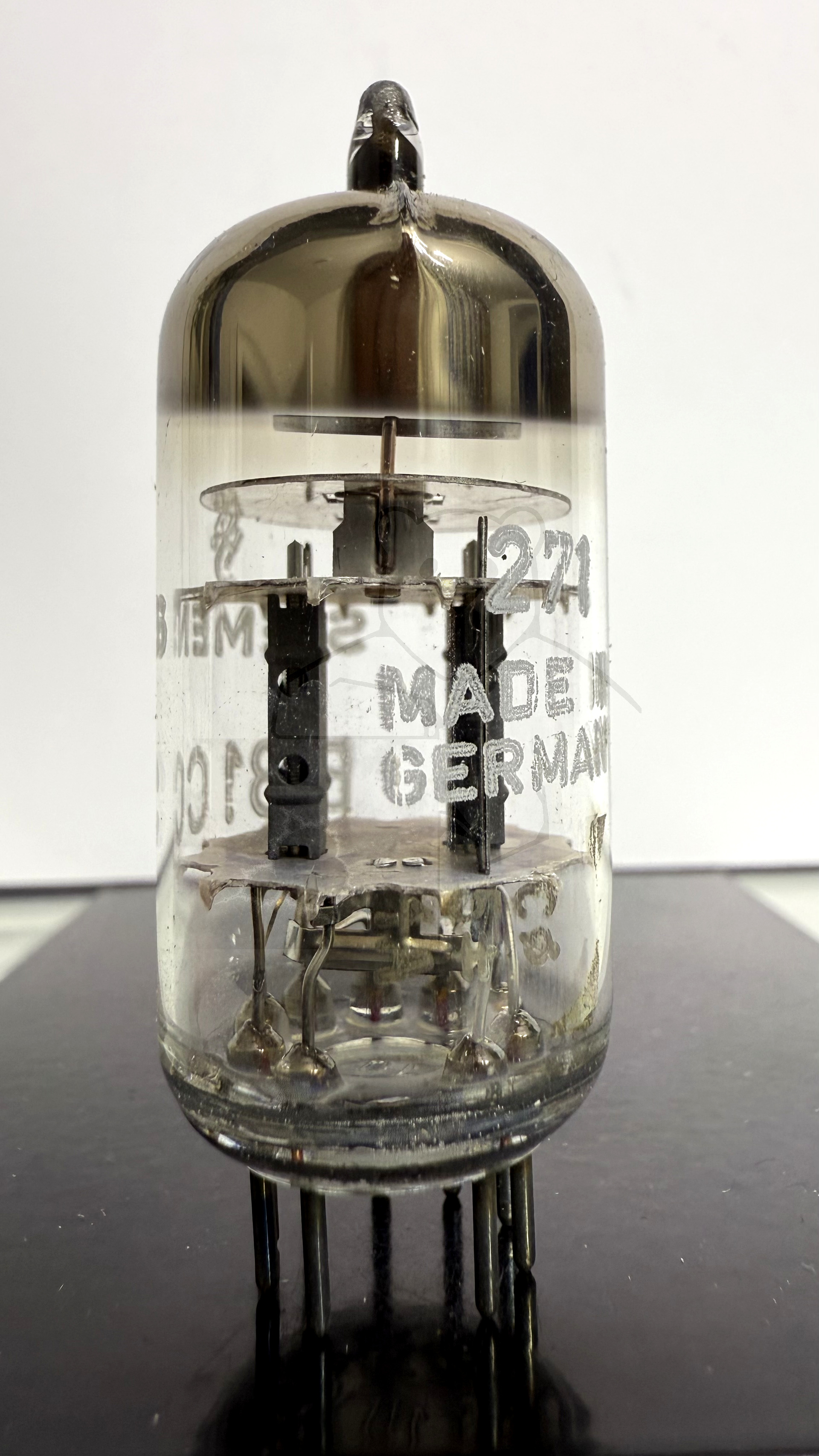

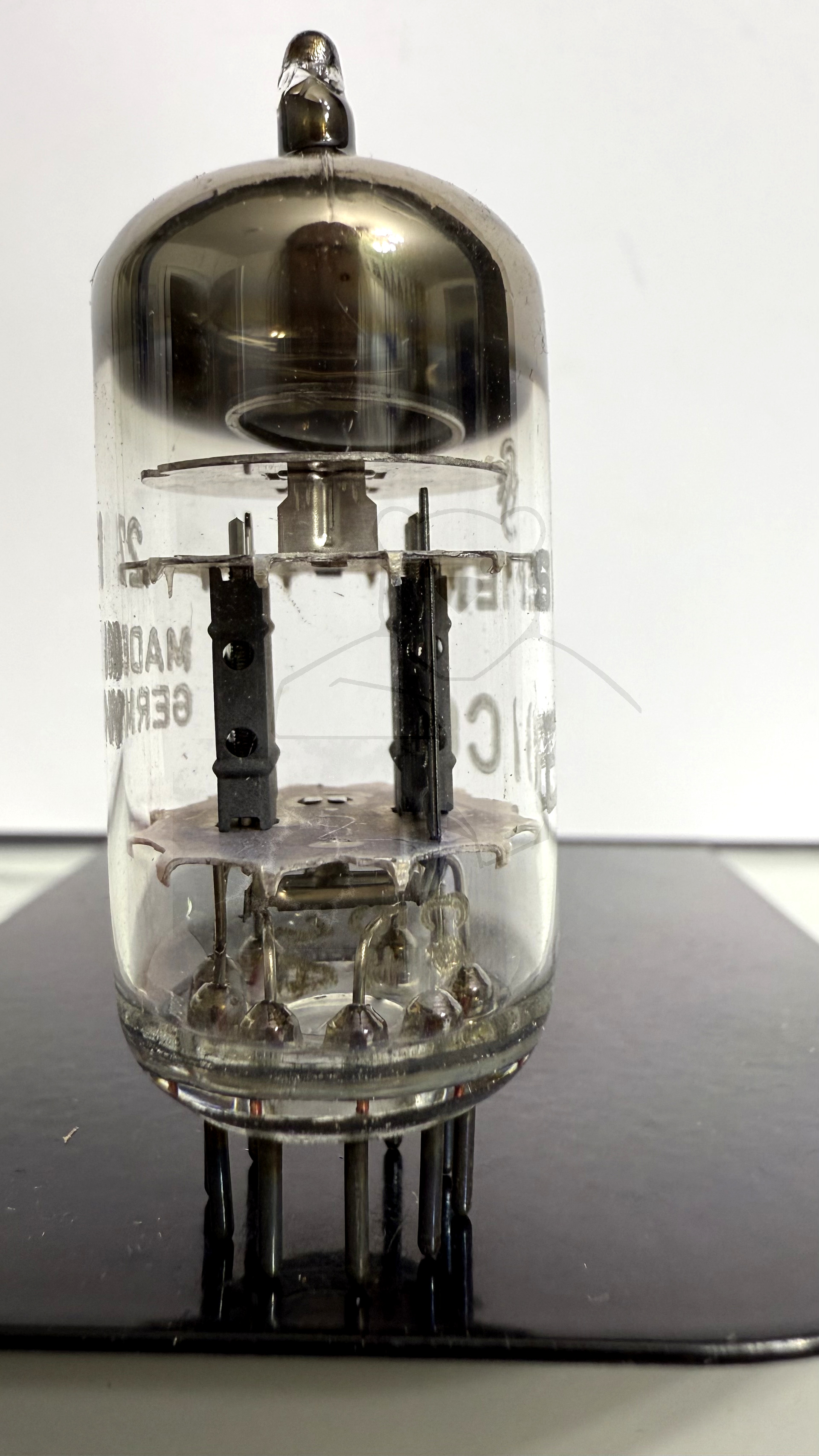

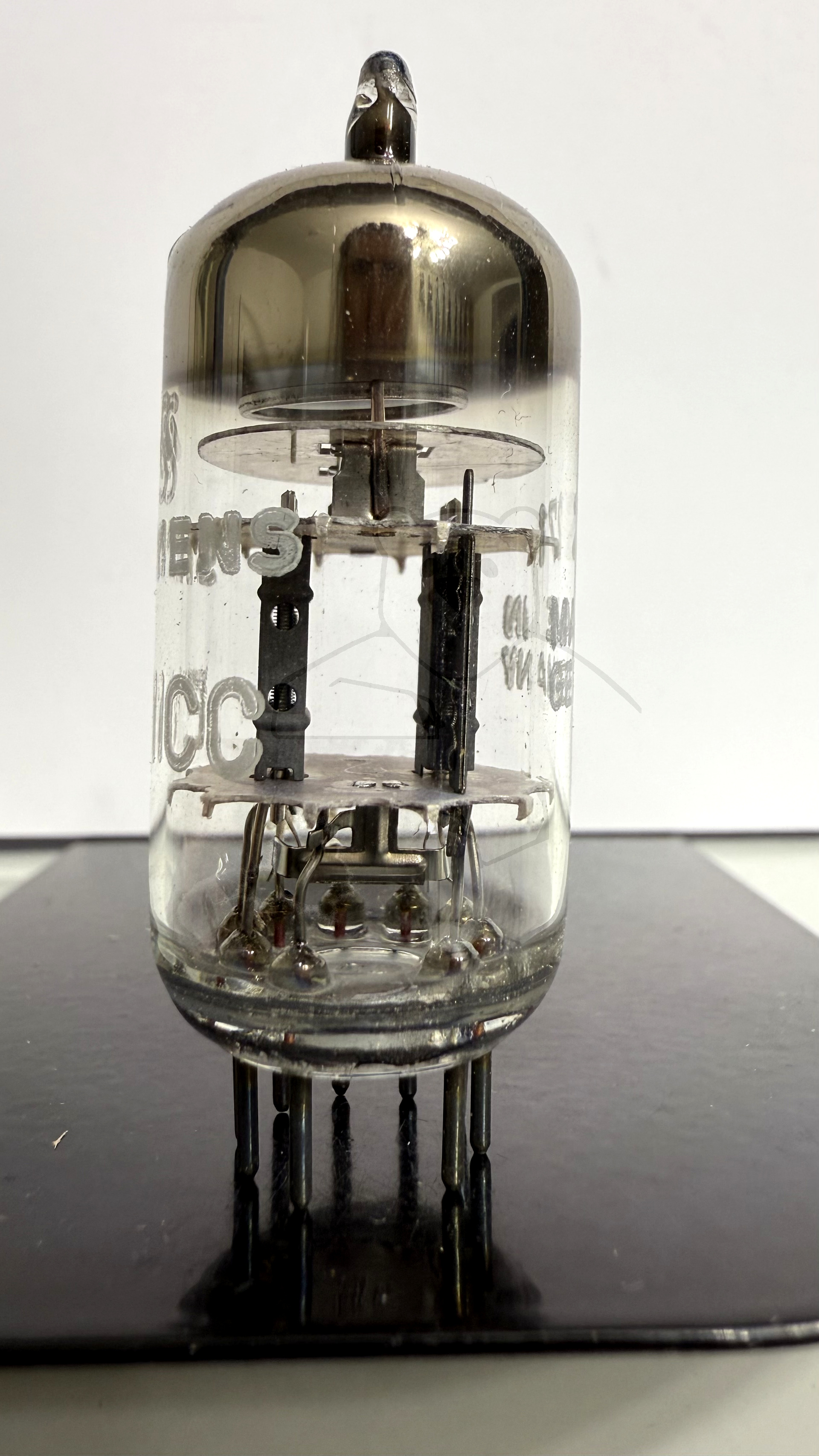

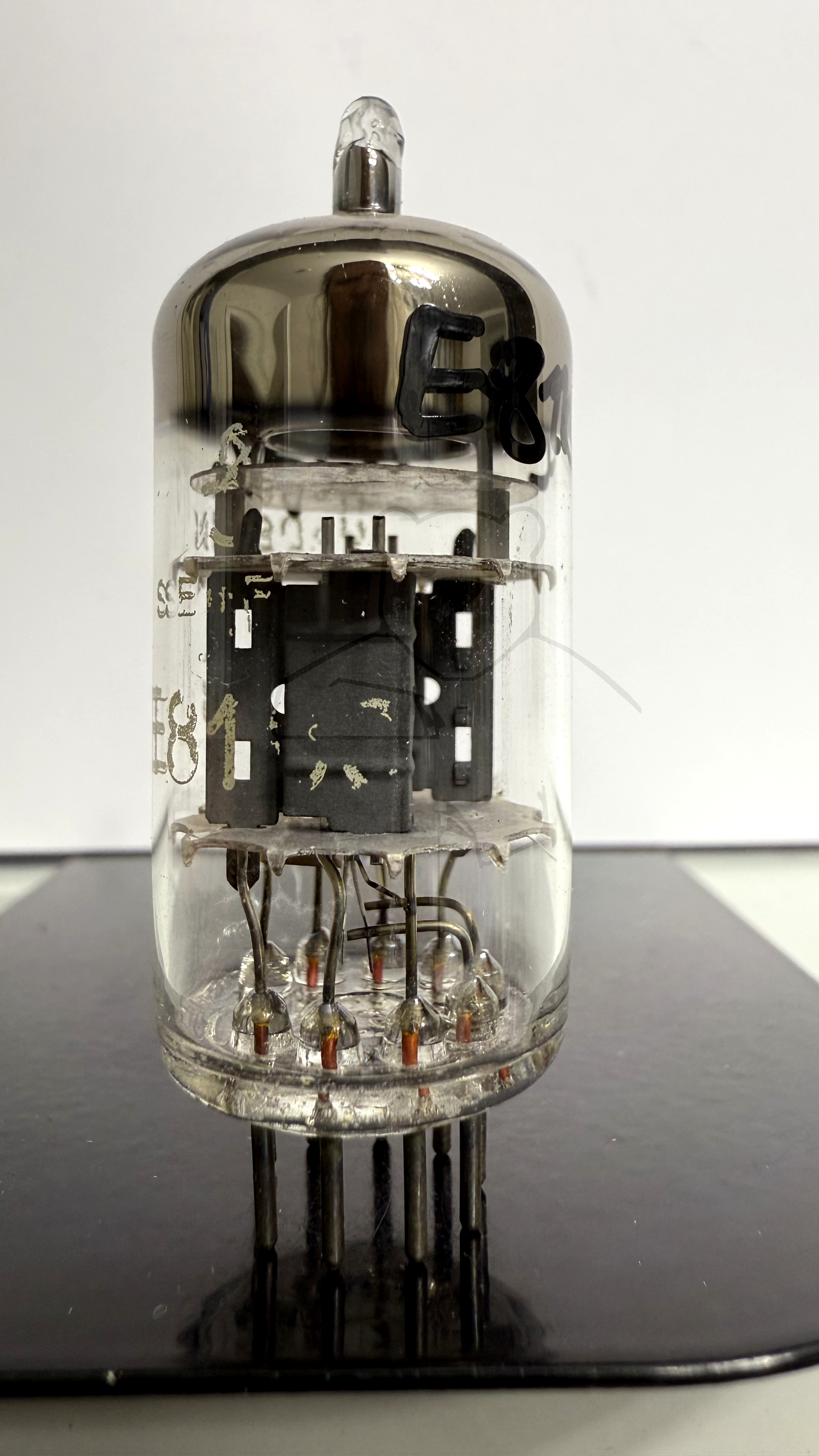

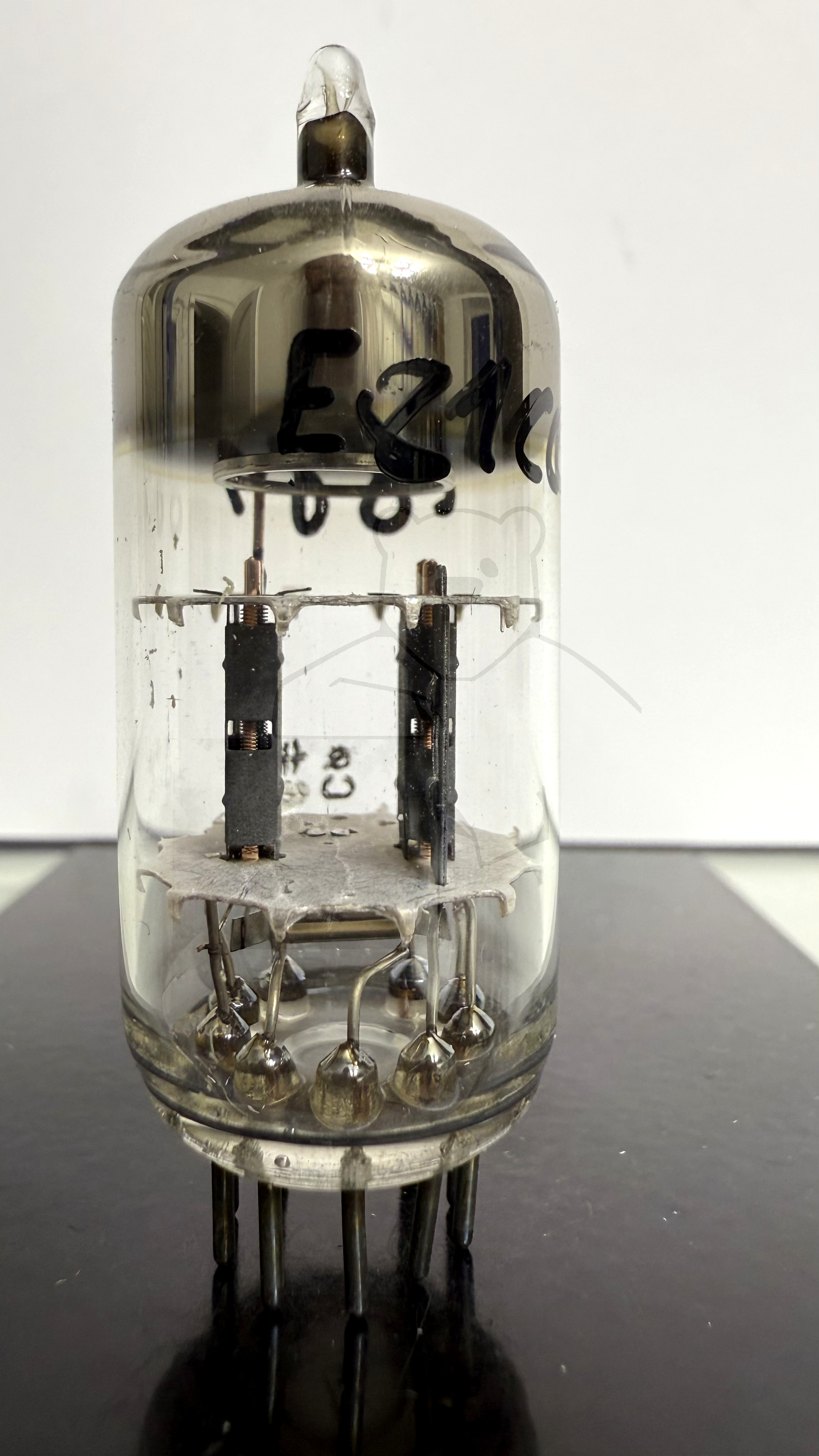

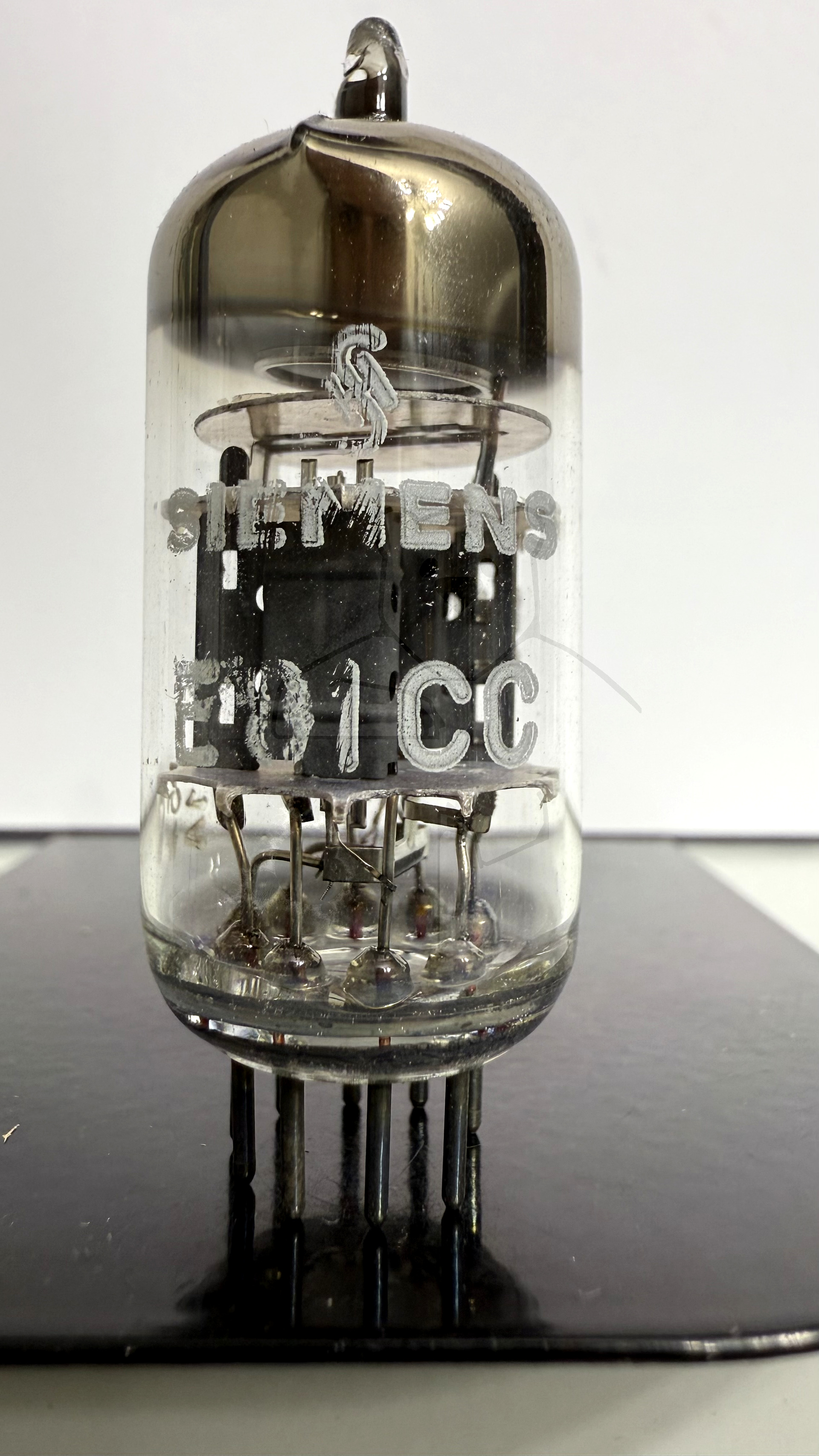

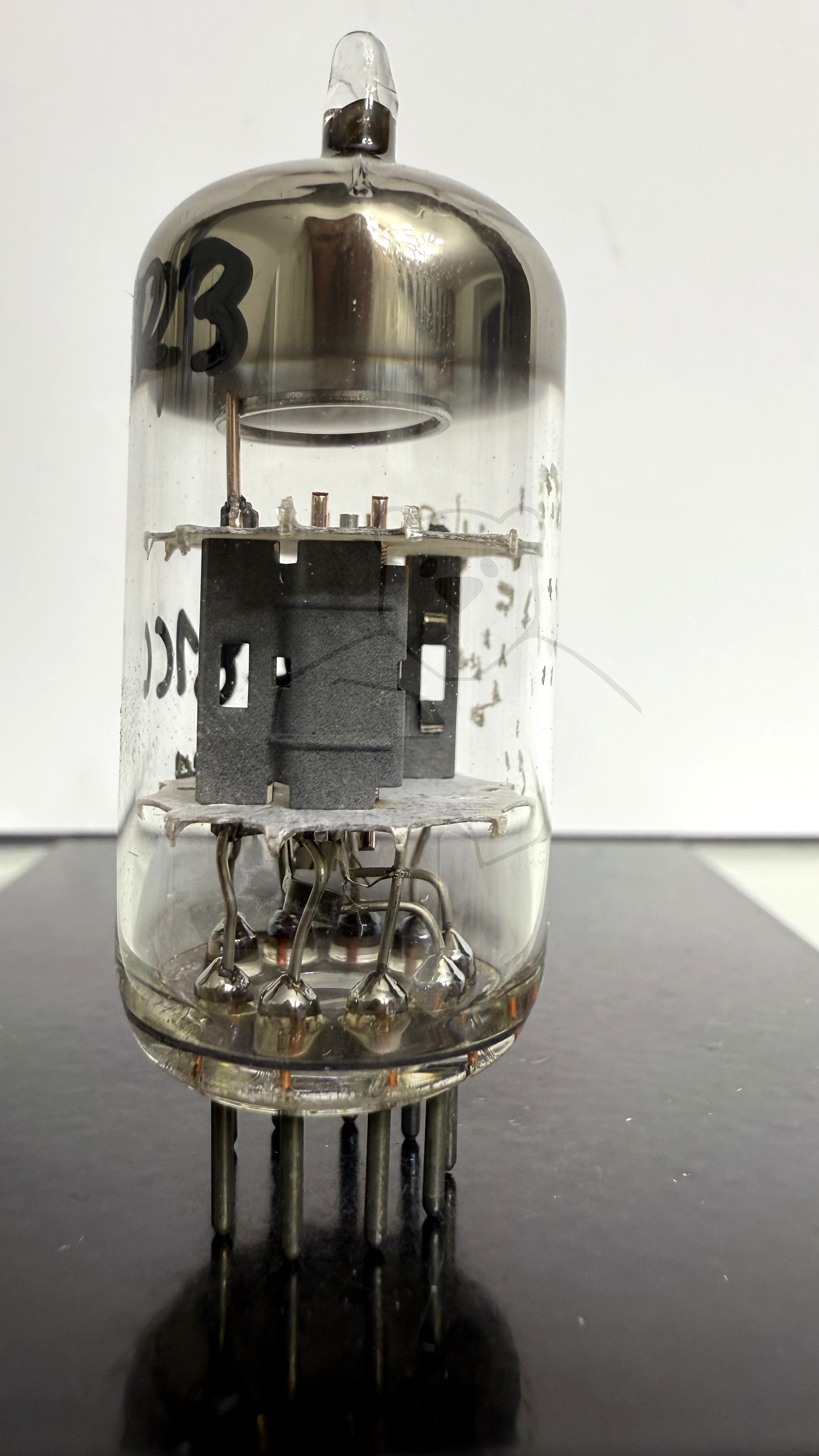

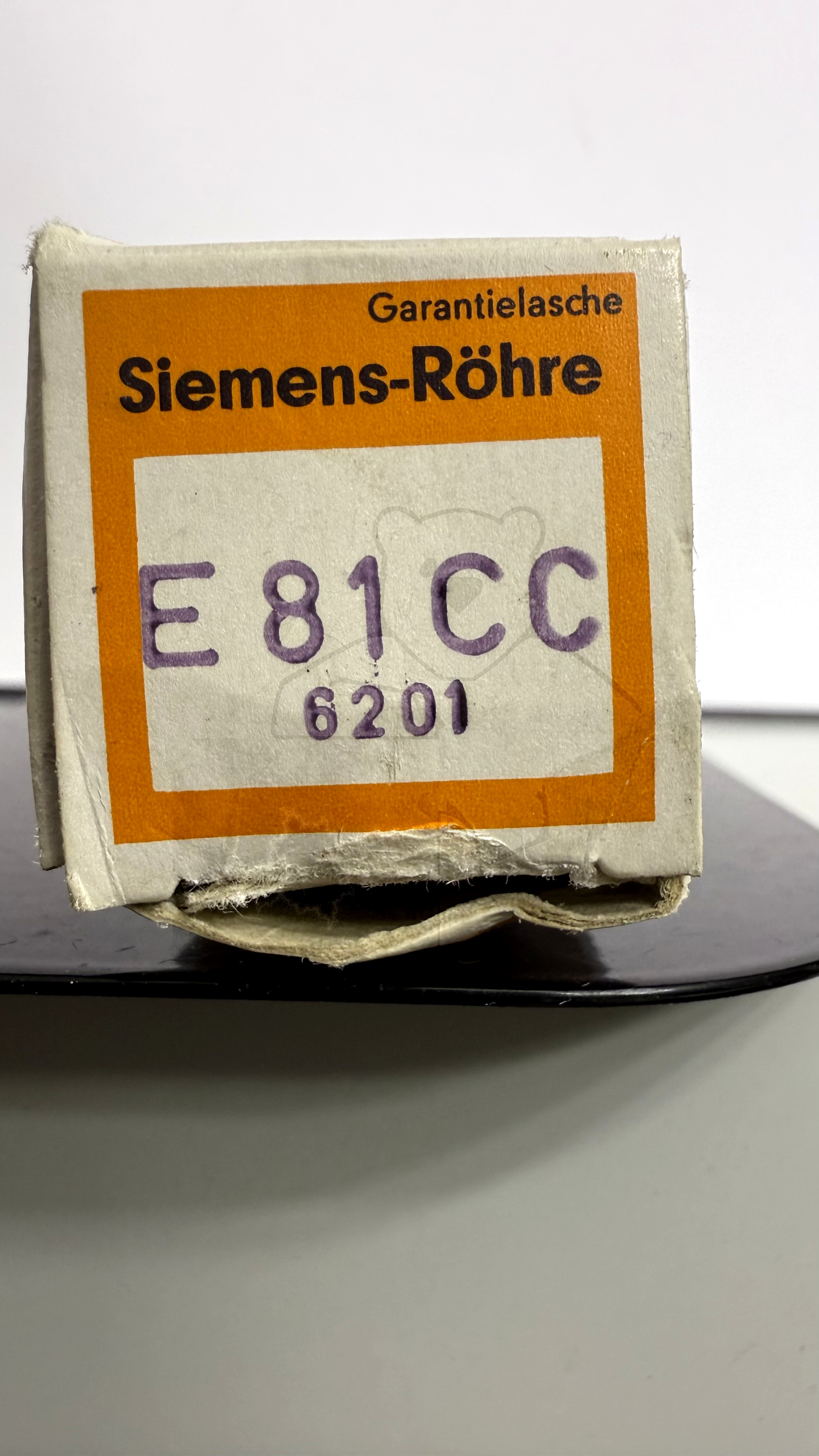

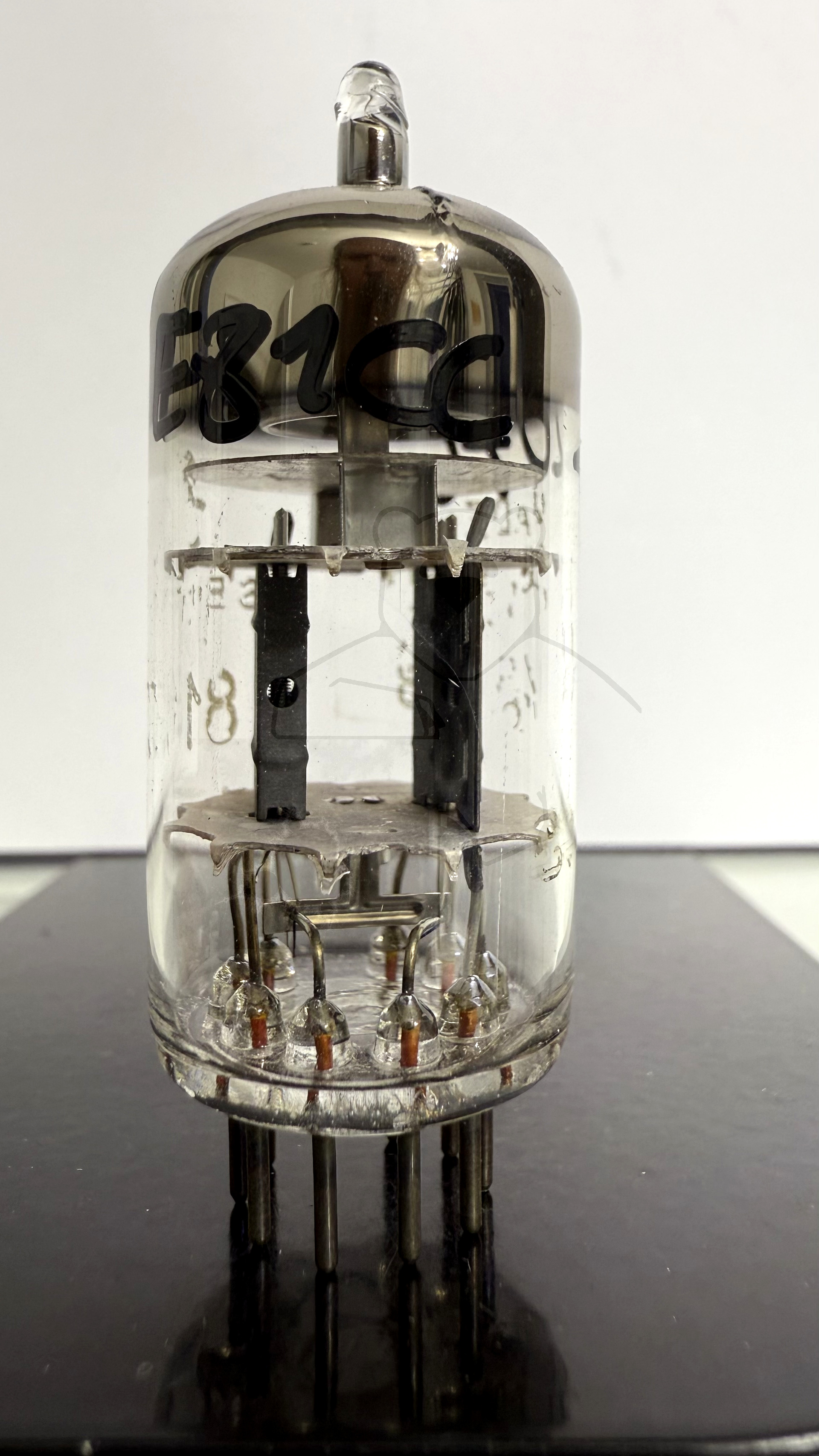

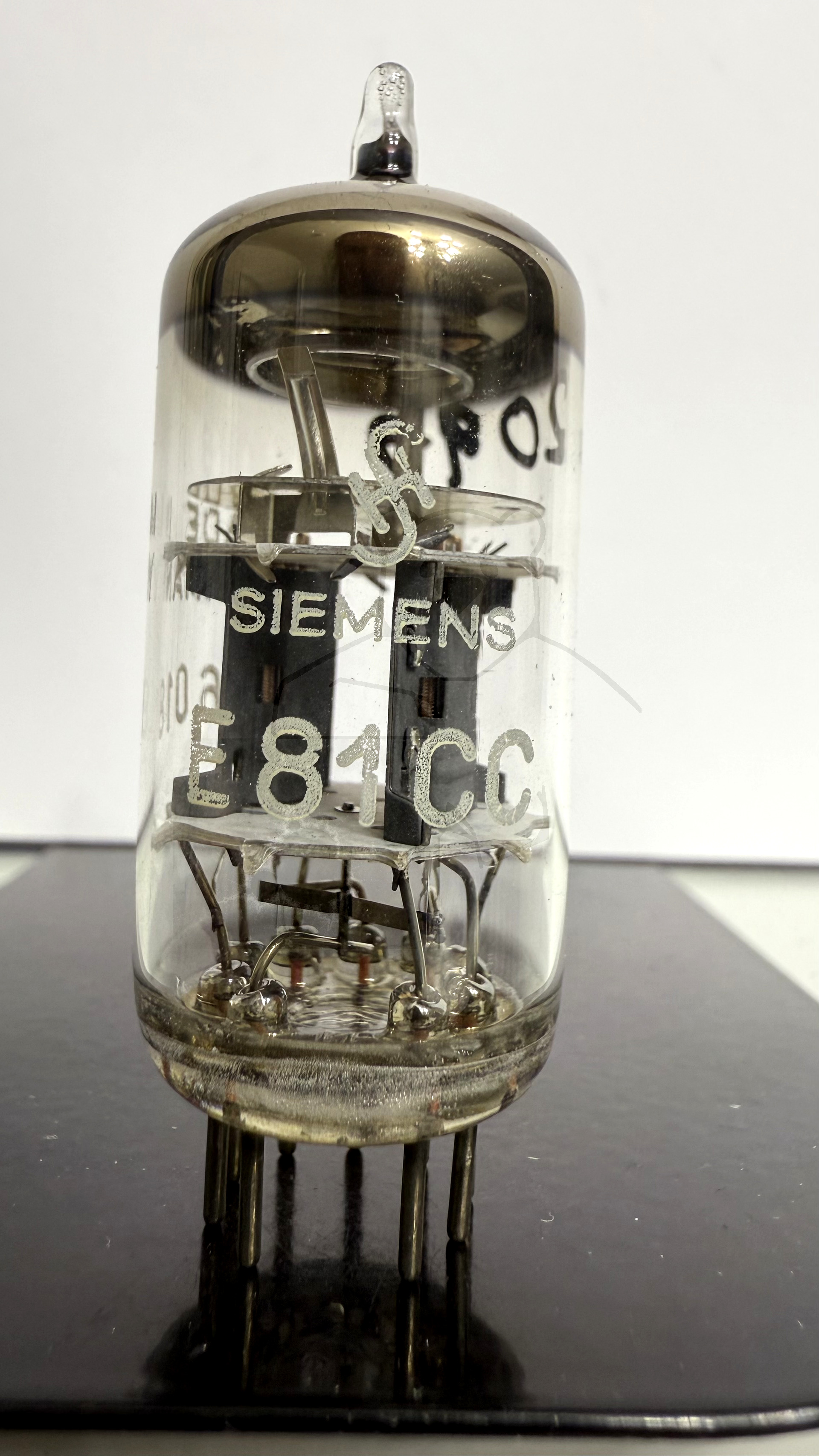

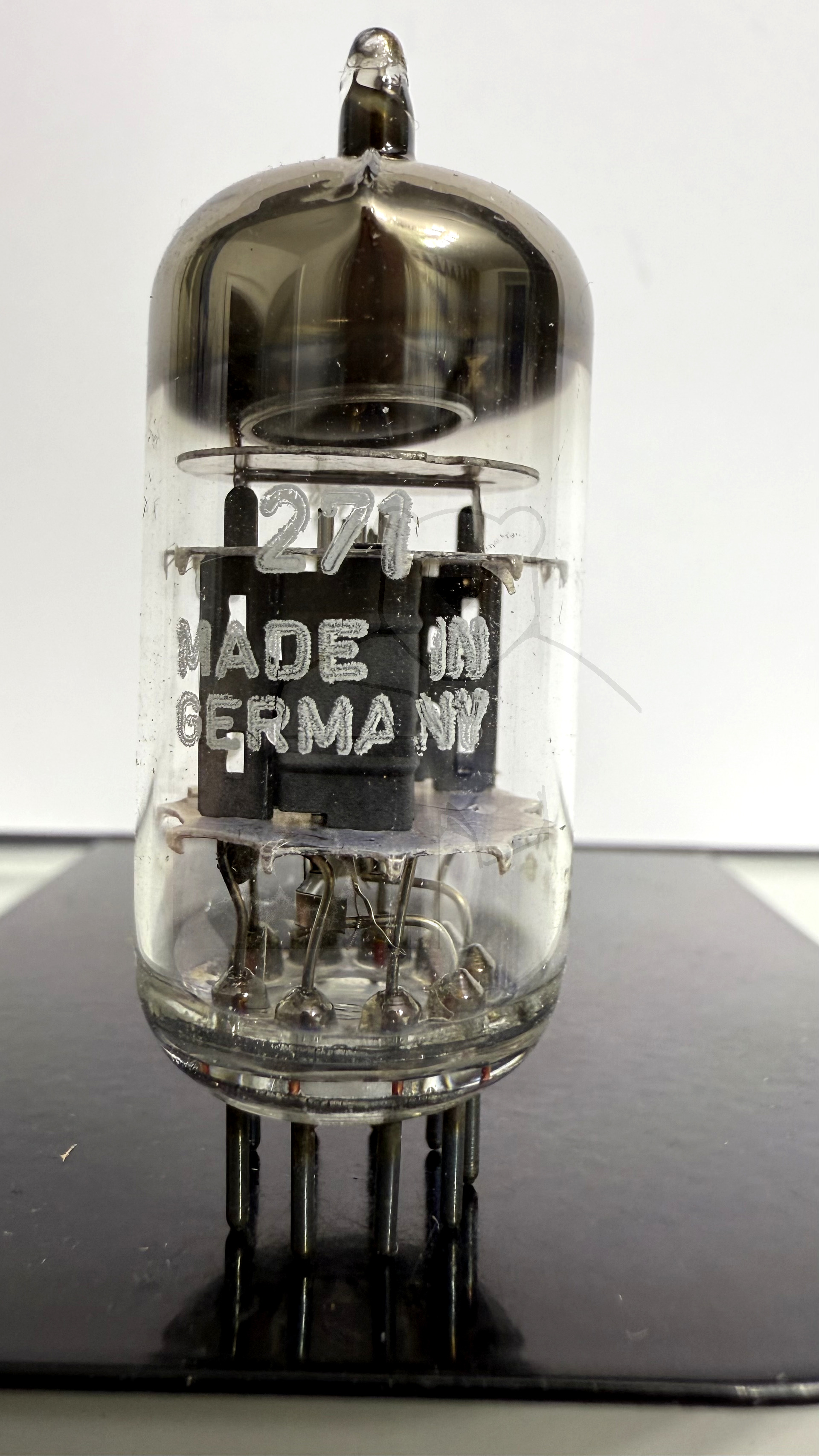

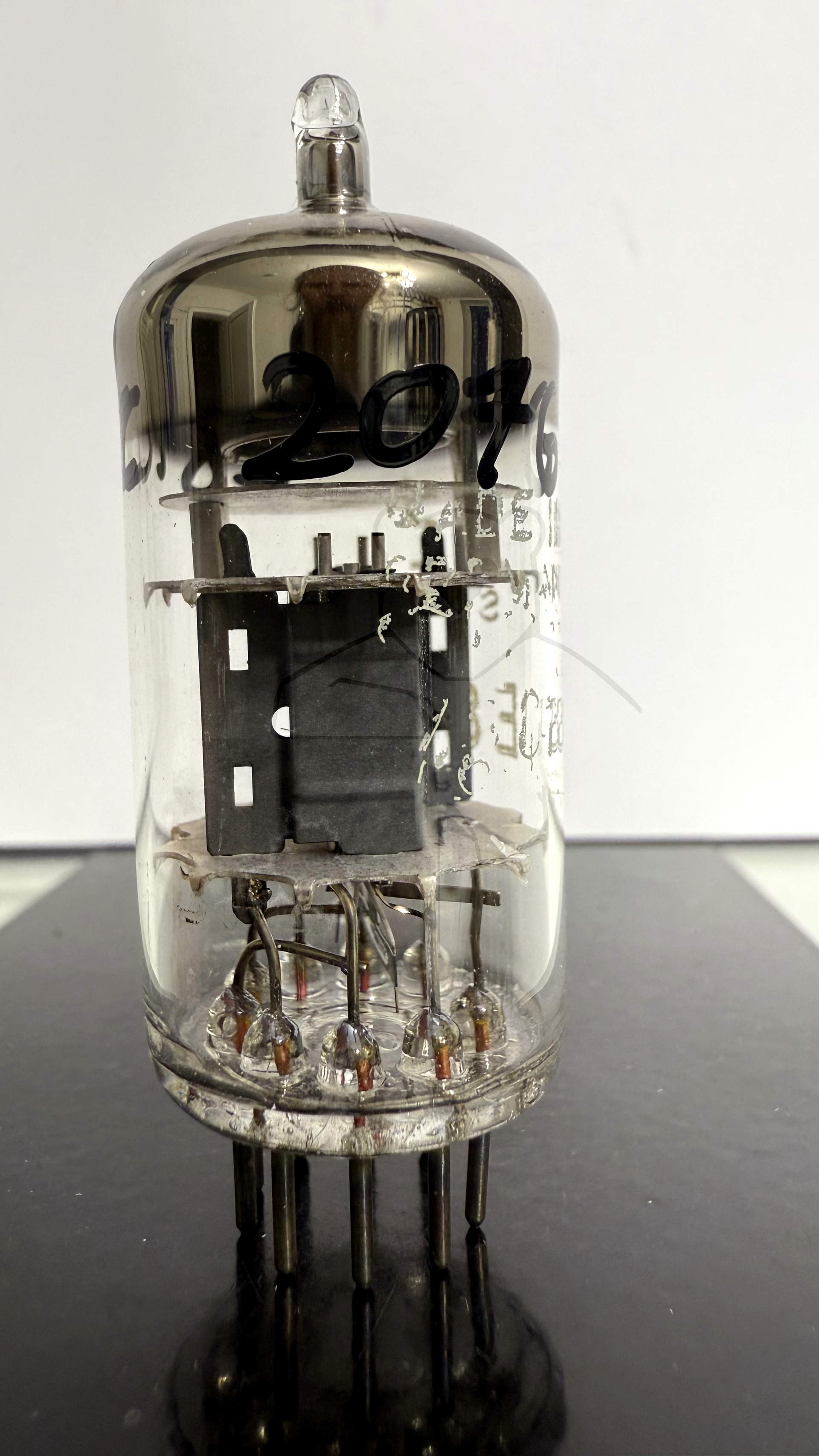

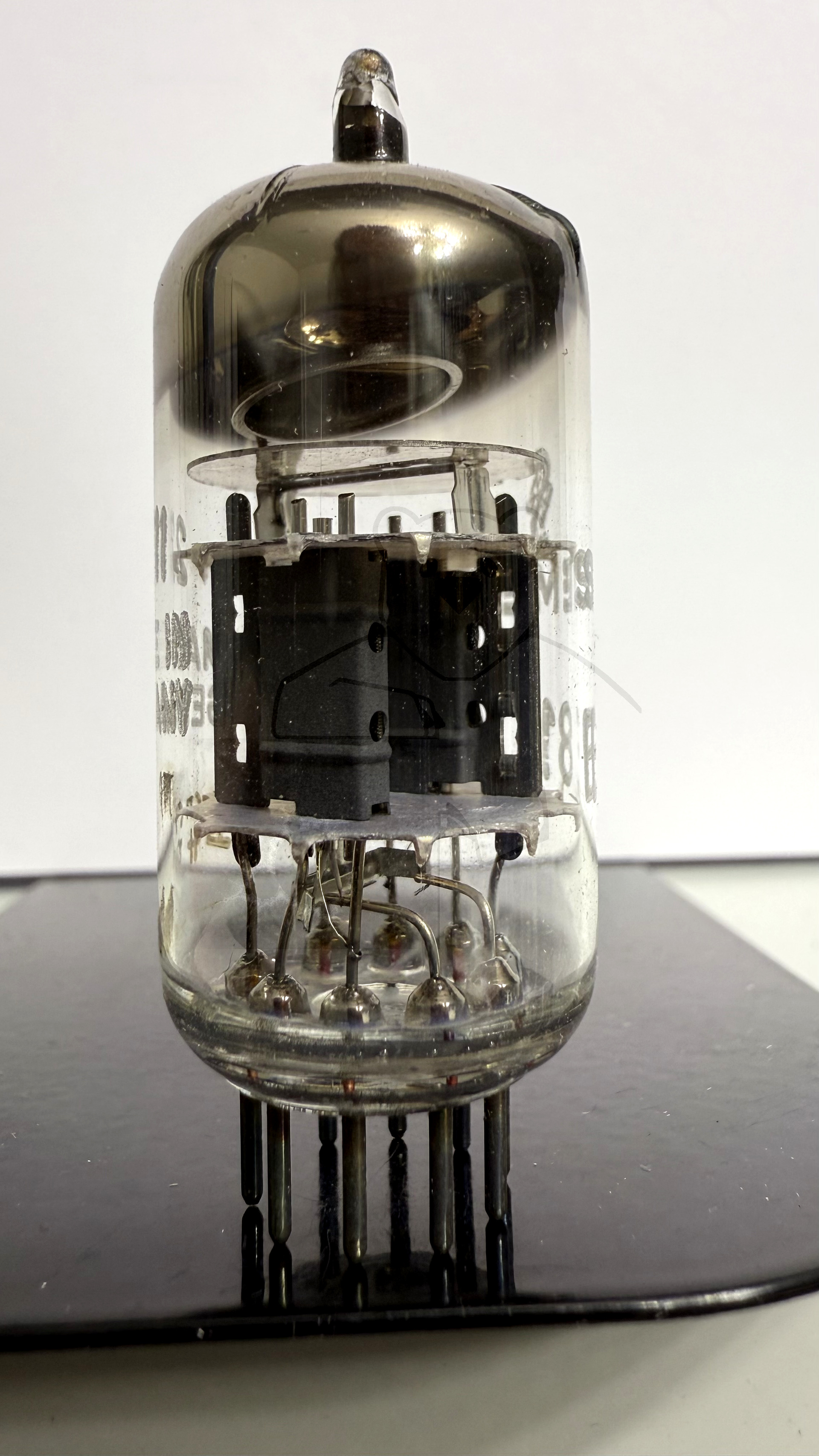

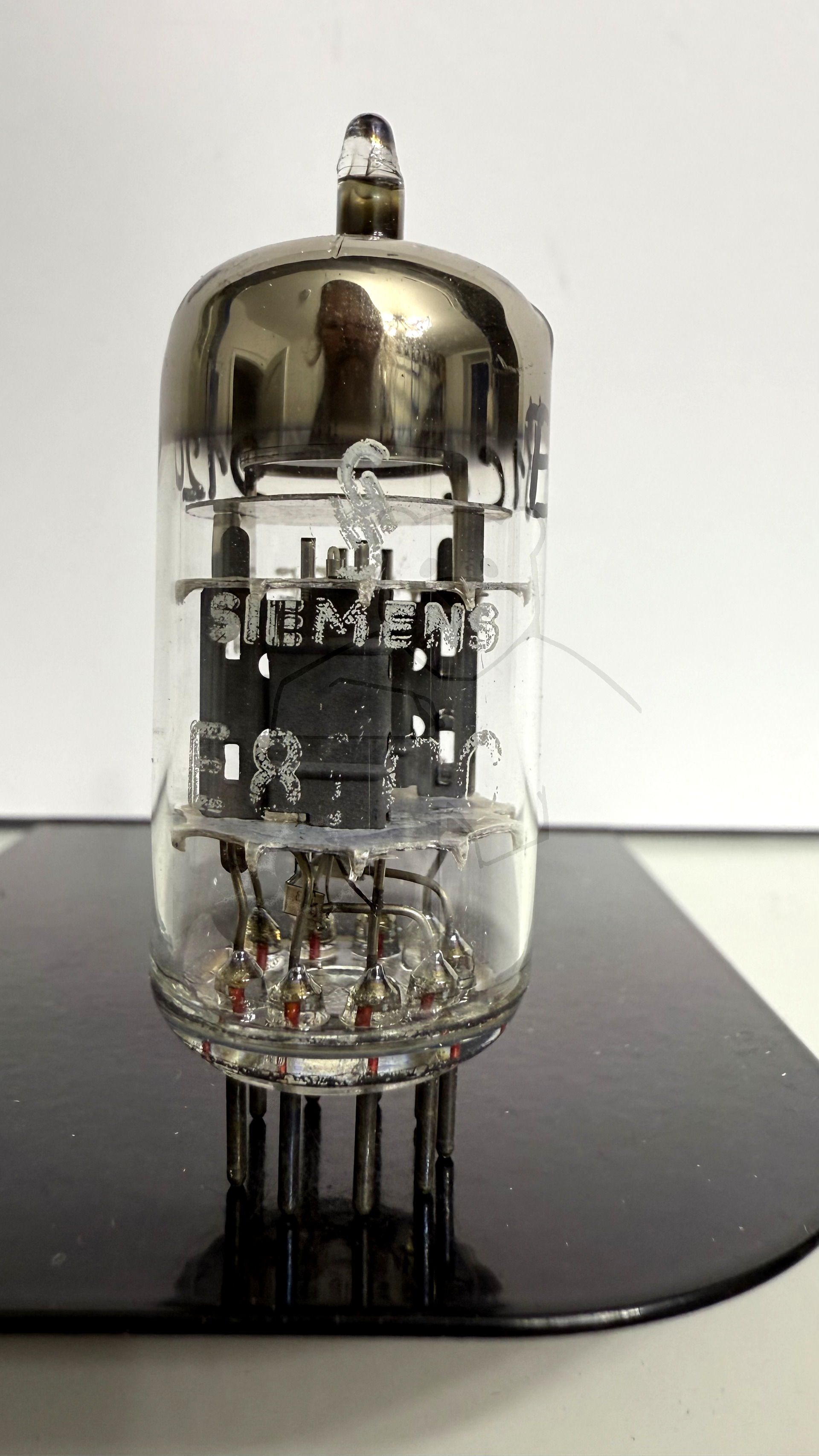

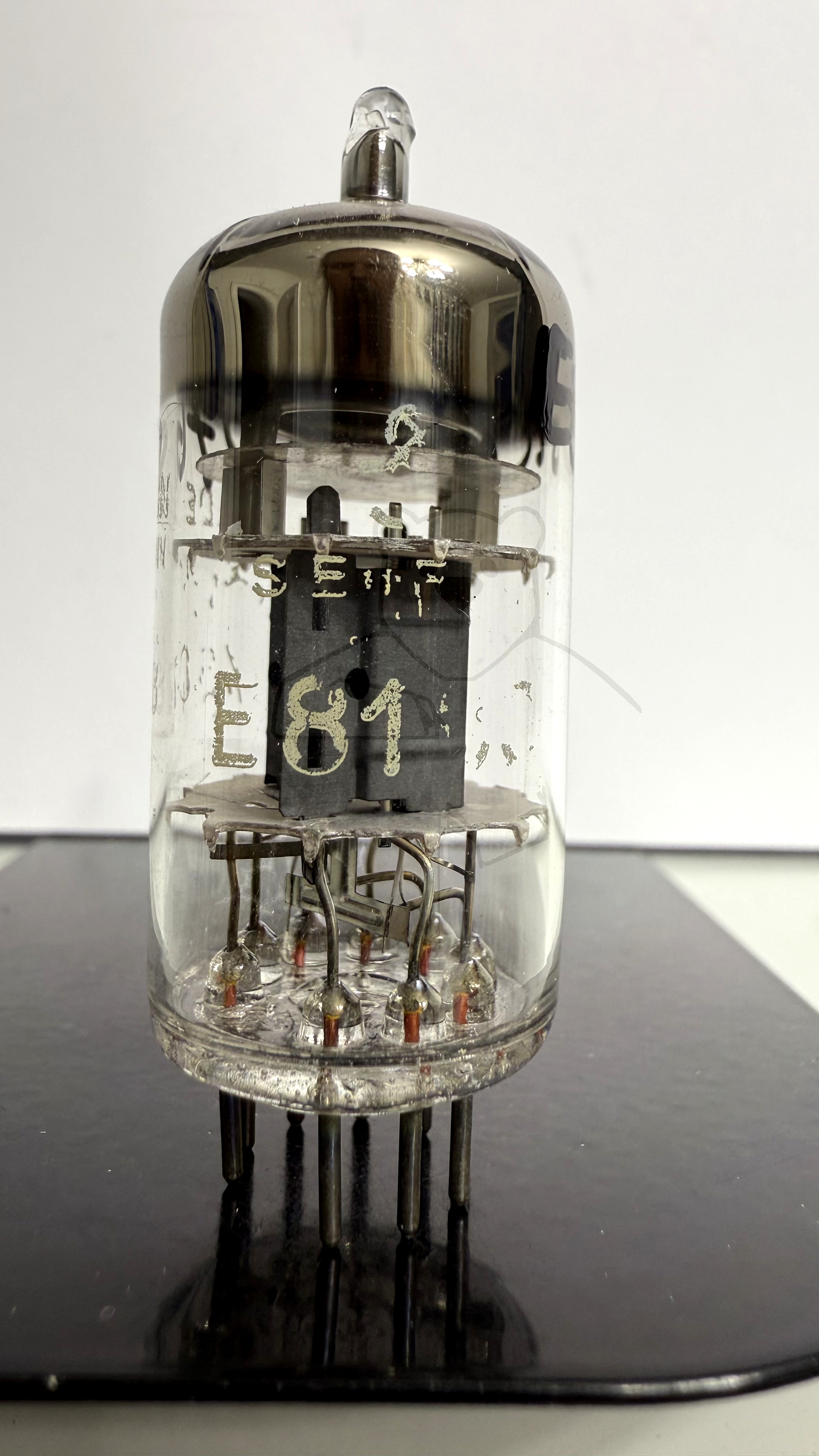

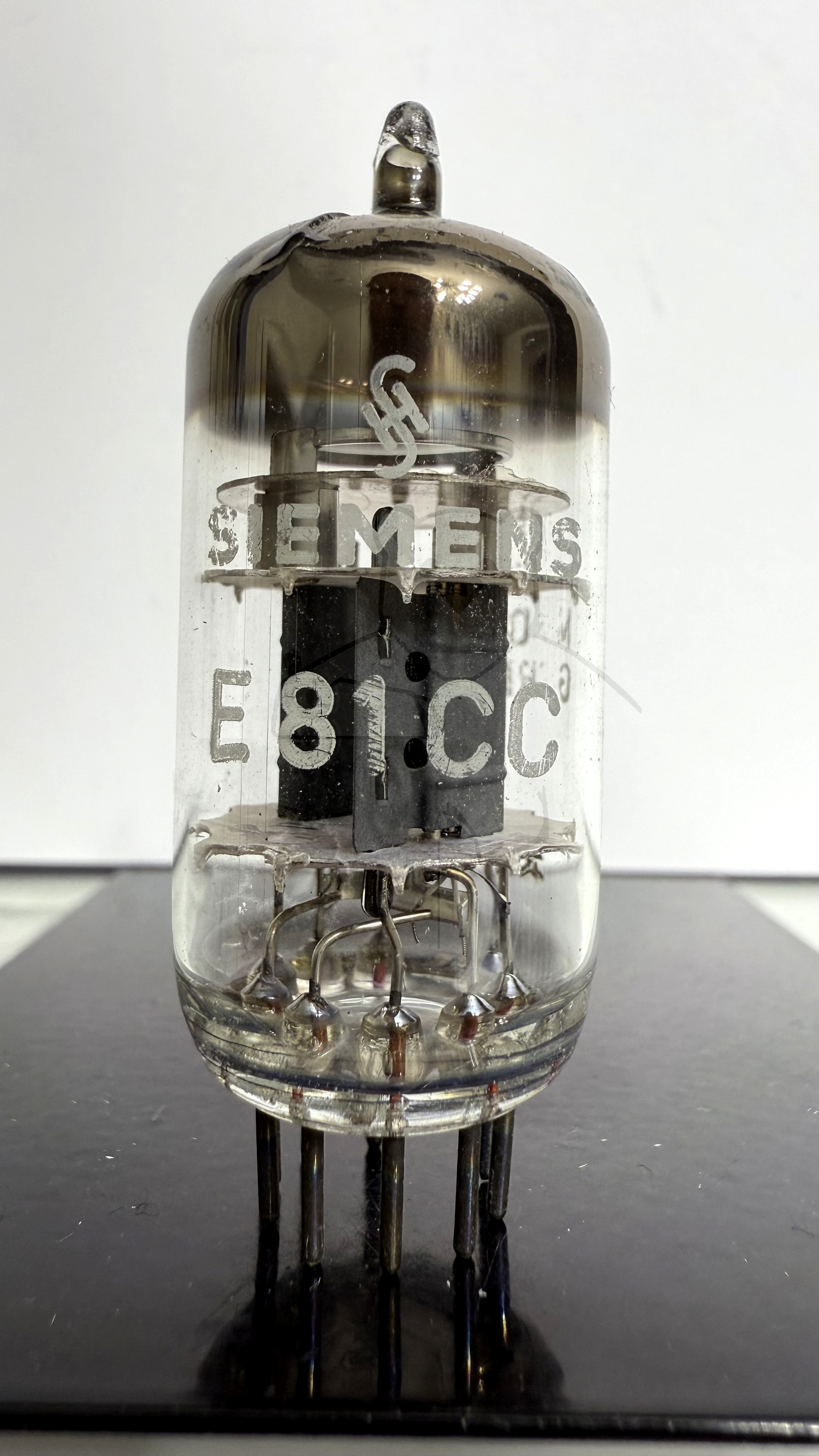

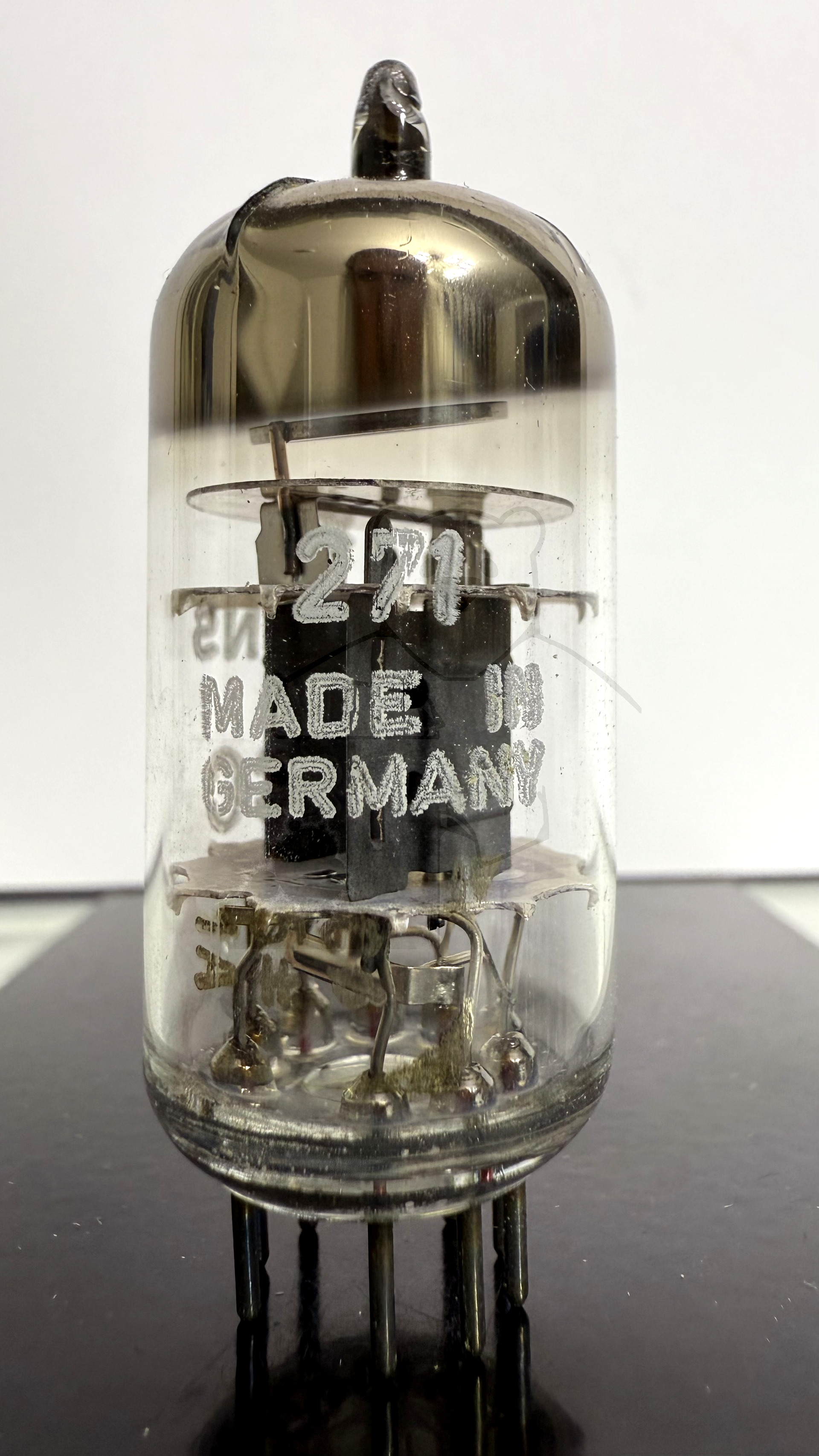

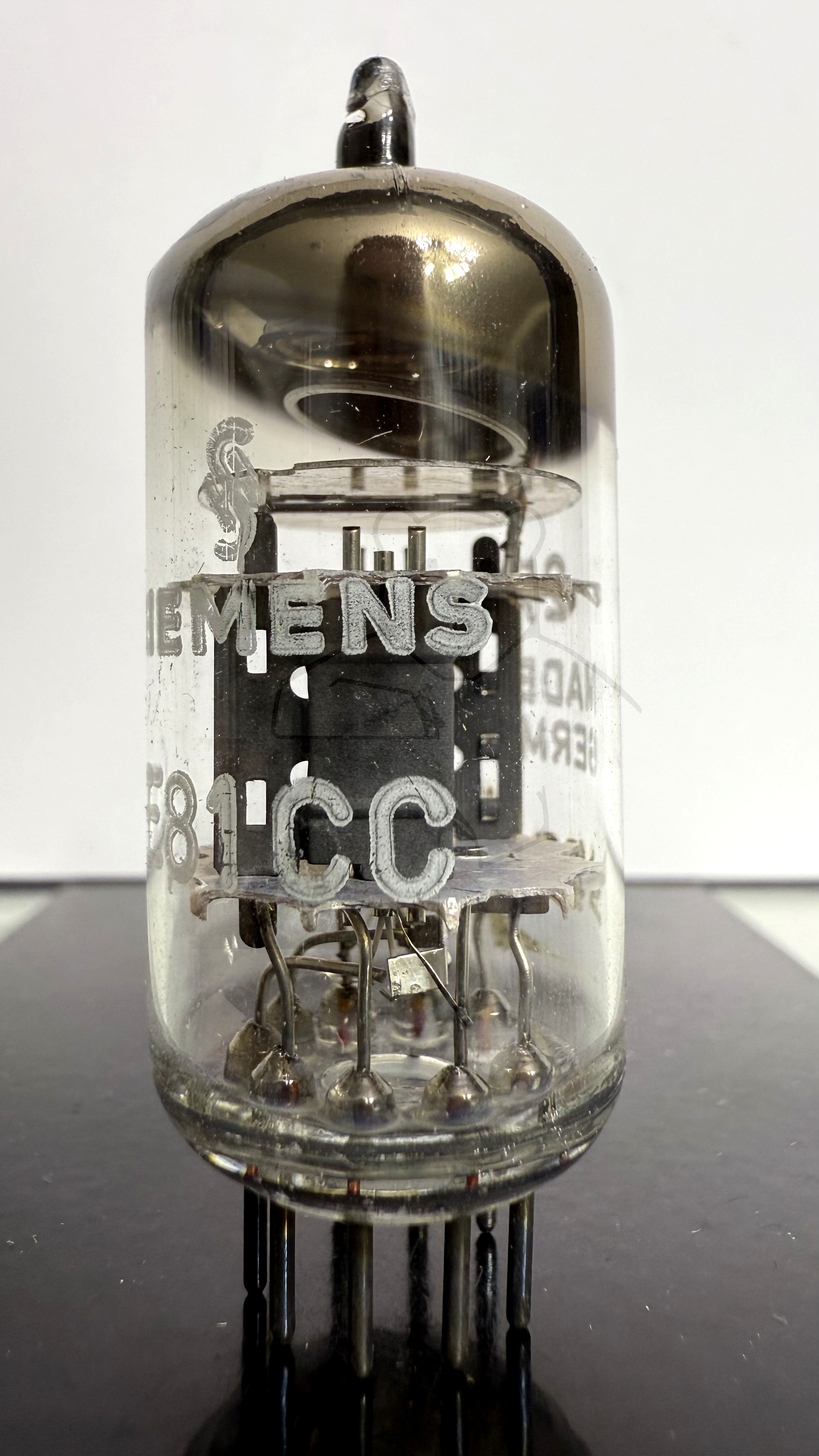

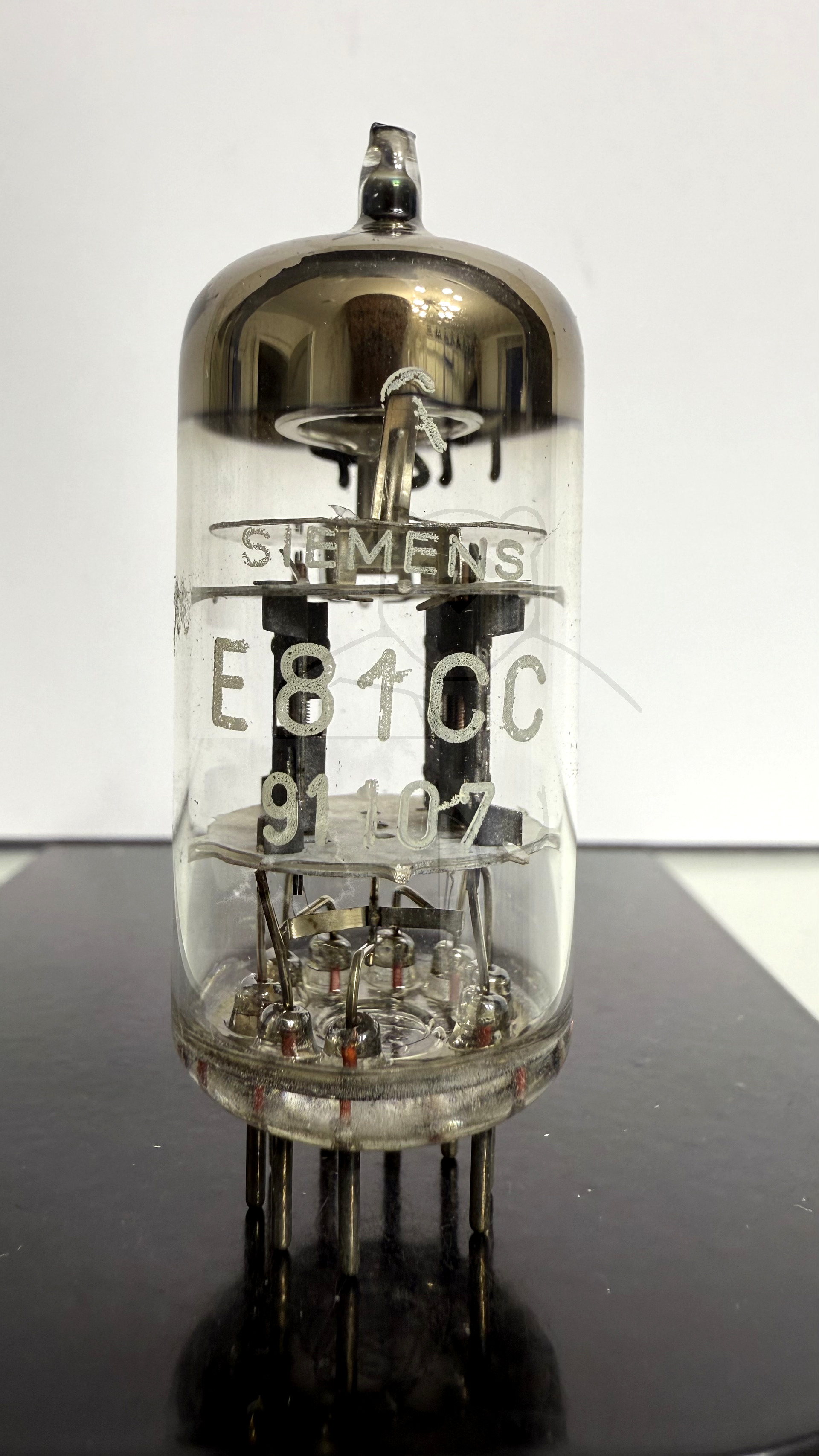

Daten und Bilder der Röhre: E81CC

🔎 Beschreibung der Röhre: E81CC

Name	E81CC
Vergleichsname	→ 6201 → ECC801S
Heizspannung (Volt)	6,3 oder 12,6
Heizstrom (Ampère)	0,3 oder 0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen	Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung.
Letzte Änderung	10.06.2018 20:10:39

🔎 Beschreibung der Systeme für die Röhre: E81CC

	System 1	System 2
Kathode	8	3
Gitter 1	7	2
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	1
Anode 2
Leuchtschirm
Heizung	4, 5 - Mittelanzapfung auf Stift 9	4, 5 - Mittelanzapfung auf Stift 9
Abschirmung
Funktion	→ Breitbandverstaerker, Triode	→ Breitbandverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

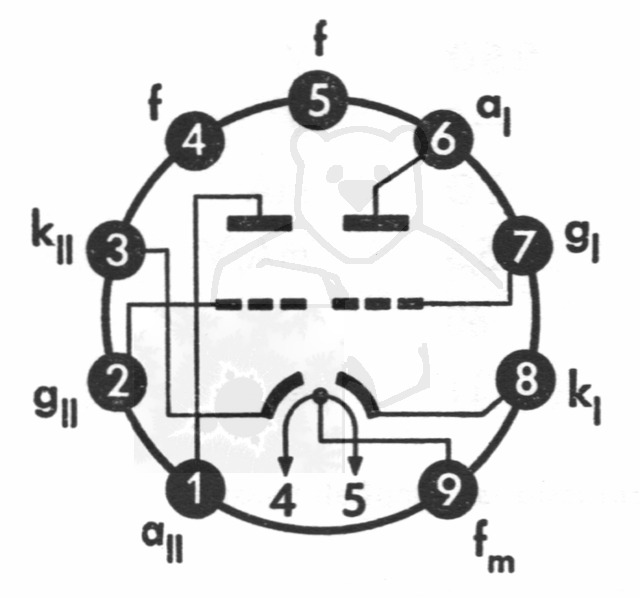

🔎 Sockelschaltung der E81CC

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: E81CC
Datenblatt E81CC Lorenz.pdf (123 kB)
Datenblatt E81CC Siemens [www.tubedata.info].pdf (314 kB)
Pruefkarte E81CC 6201 12AT7WA CV4024 ECC801S - Neuberger RPM370 Roehrenmessgeraet.pdf (234 kB)
