đ Beschreibung der Röhre: E88CC Inventarnummer: 02103
| Name | â E88CC đș Mit Video |
| Vergleichsname | â 6922 â CCa |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | âżOD |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S20 |
đ Beschreibung der Systeme fĂŒr die Röhre: E88CC
| System 1 | System 2 | |
| Kathode | 8 | 3 |
| Gitter 1 | 7 | 2 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 6 | 1 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 9 | 9 |
| Funktion | â Breitbandverstaerker, Triode |
â Breitbandverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der E88CC
Bildquelle: Telefunken Datenblatt
đ YouTube Video zu E88CC
Hinweis: An dieser Stelle war ursprĂŒnglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie mĂŒssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
âïž https://youtu.be/HztE5l3g8e4 (Durch Anklicken verlassen Sie diese Webseite!)
đ DatenblĂ€tter zur Röhre: E88CC
Werbung Grundig Zauberspiegel - Die FernsehgerÀte mit der Wunder-Röhre E88CC.pdf (629 kB)
Datenblatt E88CC AEG [www.tubedata.info].pdf (334 kB)
Datenblatt E88CC Brimar.pdf (17 kB)
Datenblatt E88CC JJ Electric [www.tubedata.info].pdf (164 kB)
Datenblatt E88CC Lamina [www.tubedata.info].pdf (1744 kB)
Datenblatt E88CC Philips Version 1 [www.tubedata.info].pdf (1562 kB)
Datenblatt E88CC Philips Version 2 [www.tubedata.info].pdf (527 kB)
Datenblatt E88CC Philips Version 3.pdf (737 kB)
Datenblatt E88CC Siemens [www.tubedata.info].pdf (588 kB)
Datenblatt E88CC Telefunken [www.tubedata.info].pdf (387 kB)
Pruefkarte E88CC CCa - Karte 1 - Funke W19 Roehrenpruefer.pdf (154 kB)
Pruefkarte E88CC CCa - Karte 2 - Funke W19 Roehrenpruefer.pdf (155 kB)
Pruefkarte E88CC CCa - Neuberger RPM370 Roehrenmessgeraet.pdf (218 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: E88CC

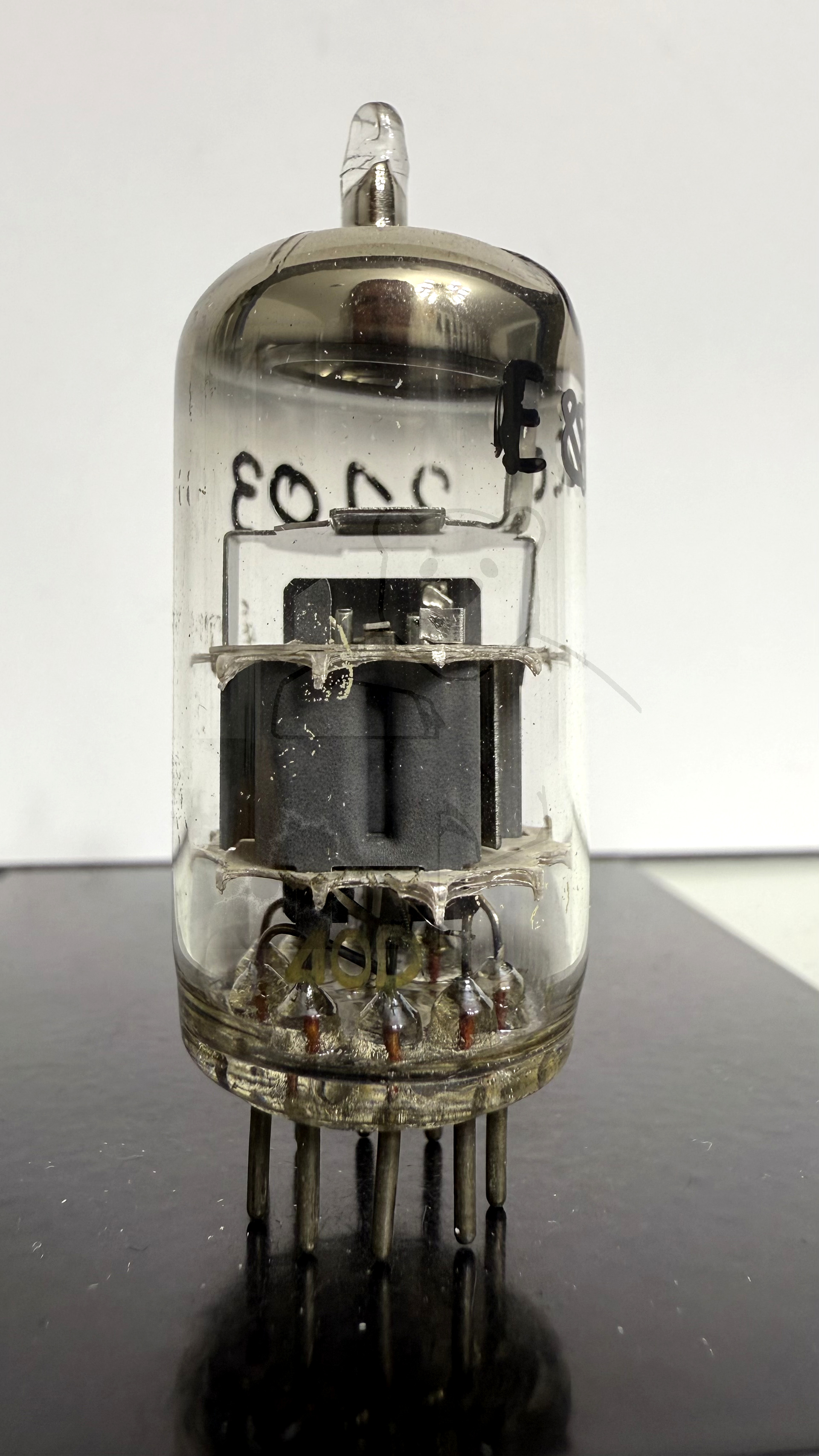

Röhre E88CC #2103 Bild 1
