Daten und Bilder der Röhre: PCF80

🔎 Beschreibung der Röhre: PCF80 Inventarnummer: 01959

Name	→ PCF80
Vergleichsname	9A8
Hersteller	→ Siemens
Heizspannung (Volt)	9
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode	39A ≠1G5
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S19

🔎 Beschreibung der Systeme für die Röhre: PCF80

	System 1	System 2
Kathode	8	7
Gitter 1	9	2
Gitter 2		3
Gitter 3		7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1	6
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	7	7
Funktion	→ Breitbandverstaerker, Triode	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der PCF80

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: PCF80
Datenblatt PCF80 La Radiotechnique [www.tubedata.info].pdf (139 kB)
Datenblatt PCF80 Mazda Belvu [www.tubedata.info].pdf (49 kB)
Datenblatt PCF80 Philips Version 1 [www.tubedata.info].pdf (1669 kB)
Datenblatt PCF80 Philips Version 2 [www.tubedata.info].pdf (334 kB)
Datenblatt PCF80 Telefunken Handbuch der Rundfunk Röhren Band 2.pdf (5105 kB)
Pruefkarte PCF80 8A8 - Funke W19 Roehrenpruefer.pdf (156 kB)
Pruefkarte PCF80 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (192 kB)
Pruefkarte PCF80 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (198 kB)
Pruefkarte PCF80 PCF82 8A8 - Funke W19 Roehrenpruefer.pdf (163 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: PCF80

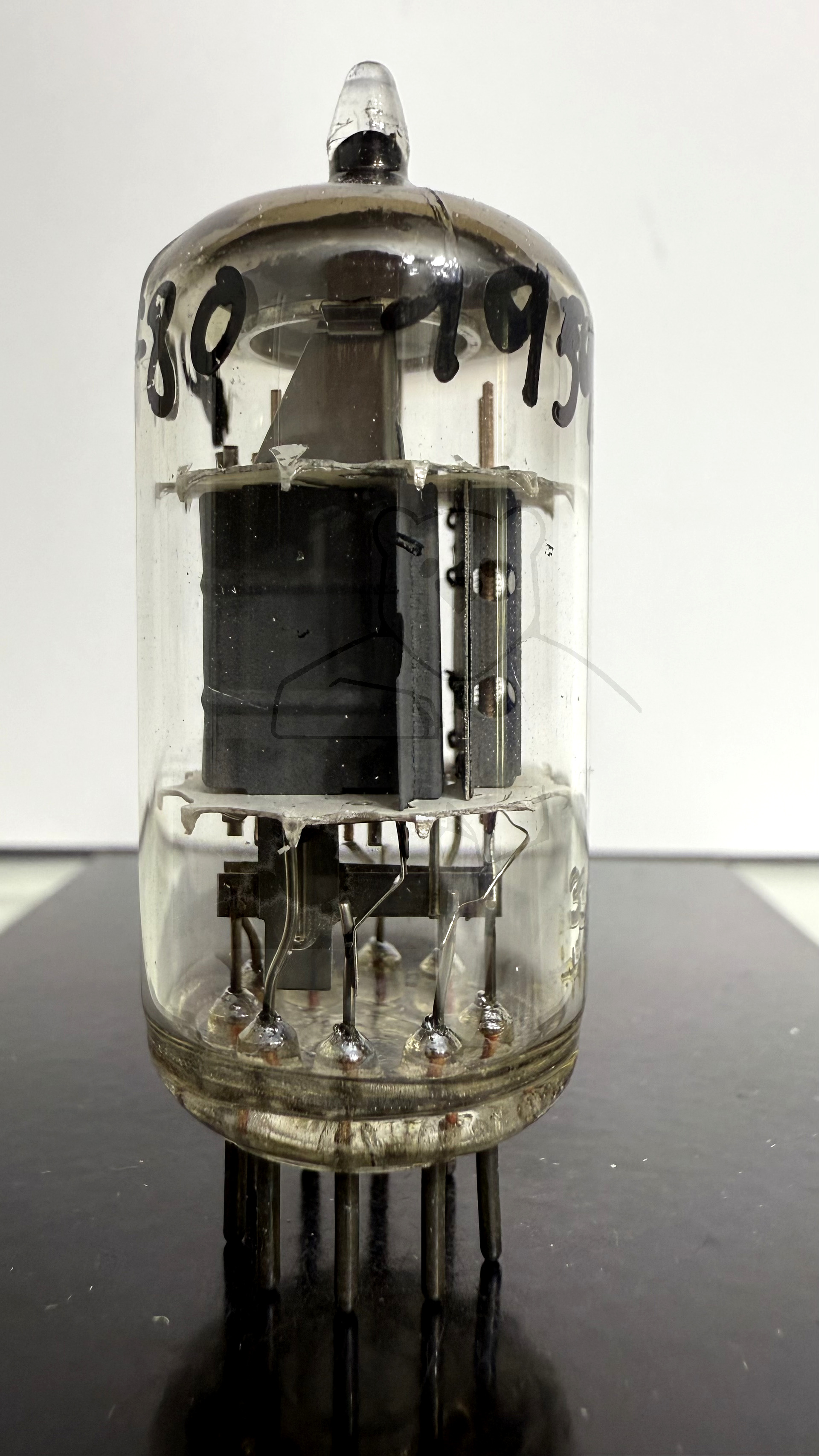

Röhre PCF80 #1959 Bild 1
