🔎 Beschreibung der Röhre: PCF80
| Name | PCF80 |
| Vergleichsname | 9A8 |
| Heizspannung (Volt) | 9 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 18.03.2016 19:57:10 |
🔎 Beschreibung der Systeme für die Röhre: PCF80
| System 1 | System 2 | |
| Kathode | 8 | 7 |
| Gitter 1 | 9 | 2 |
| Gitter 2 | 3 | |
| Gitter 3 | 7 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 1 | 6 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 7 | 7 |
| Funktion | → Breitbandverstaerker, Triode |
→ Breitbandverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

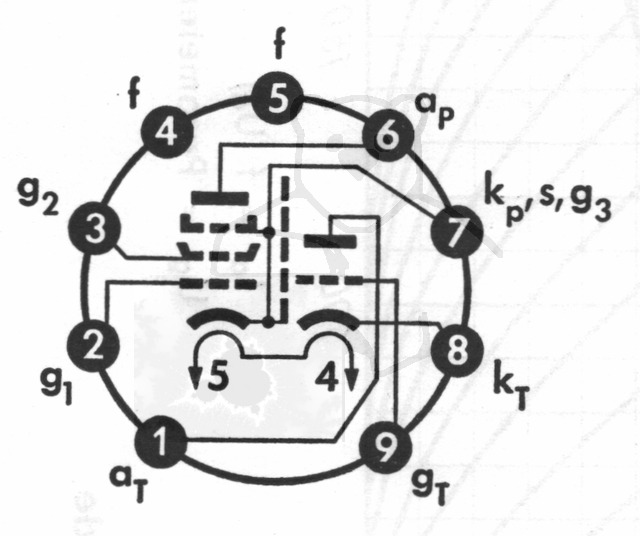

🔎 Sockelschaltung der PCF80
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: PCF80
Datenblatt PCF80 La Radiotechnique [www.tubedata.info].pdf (139 kB)
Datenblatt PCF80 Mazda Belvu [www.tubedata.info].pdf (49 kB)
Datenblatt PCF80 Philips Version 1 [www.tubedata.info].pdf (1669 kB)
Datenblatt PCF80 Philips Version 2 [www.tubedata.info].pdf (334 kB)
Datenblatt PCF80 Telefunken Handbuch der Rundfunk Roehren Band 2.pdf (5105 kB)
Pruefkarte PCF80 8A8 - Funke W19 Roehrenpruefer.pdf (156 kB)
Pruefkarte PCF80 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (192 kB)
Pruefkarte PCF80 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (198 kB)
Pruefkarte PCF80 PCF82 8A8 - Funke W19 Roehrenpruefer.pdf (163 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: PCF80

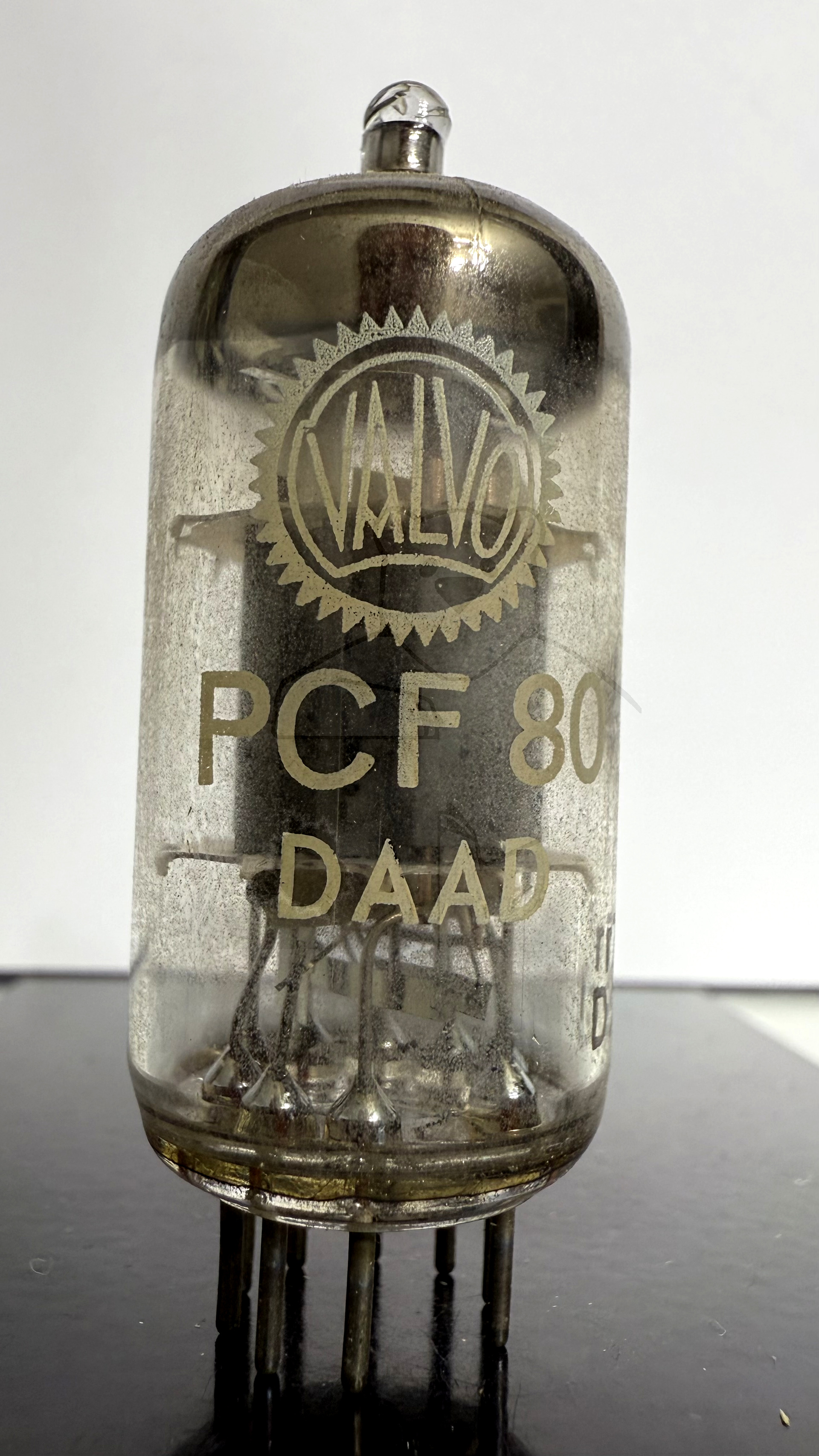

Röhre PCF80 #6784 Bild 1

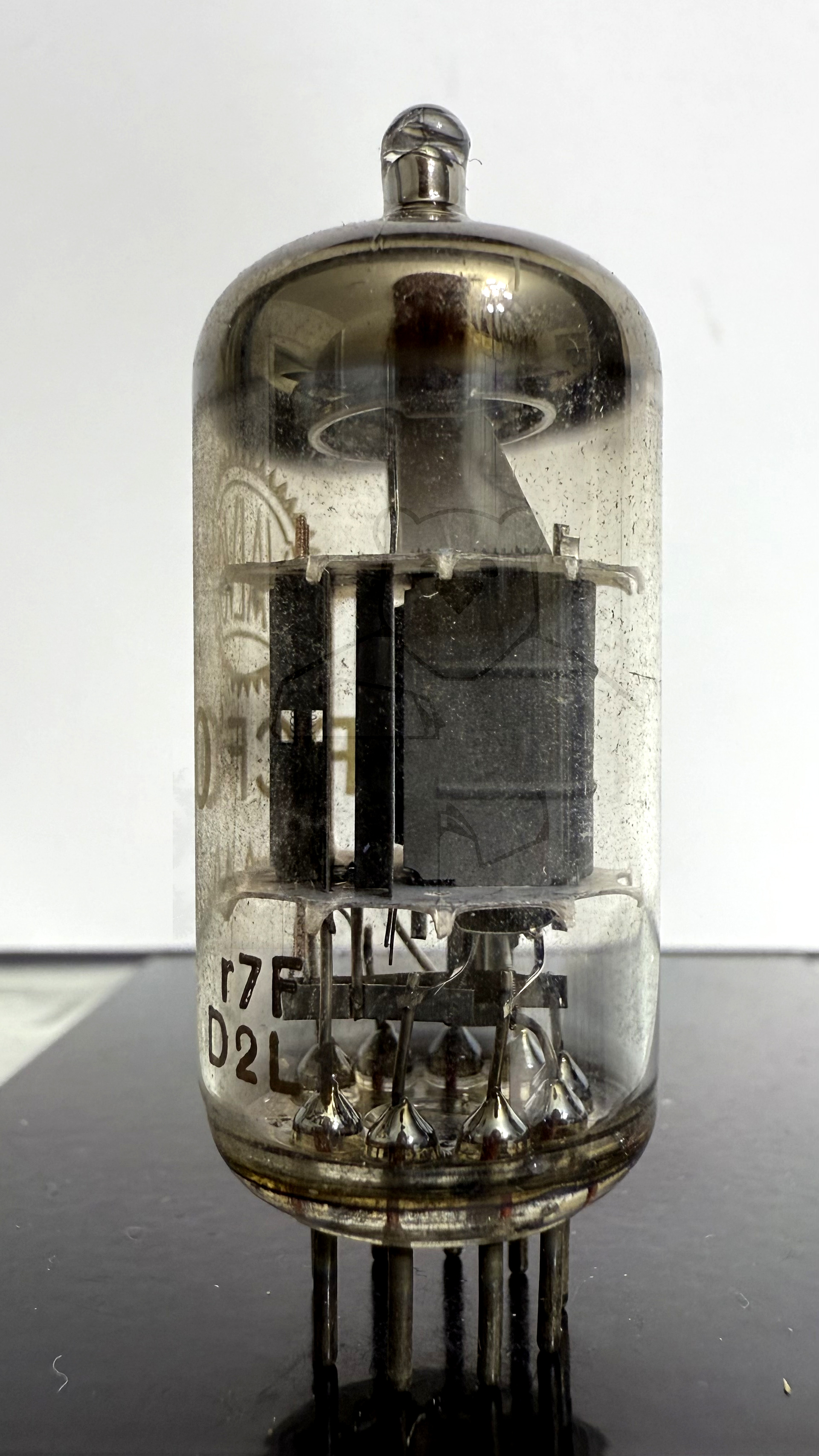

Röhre PCF80 #6784 Bild 2

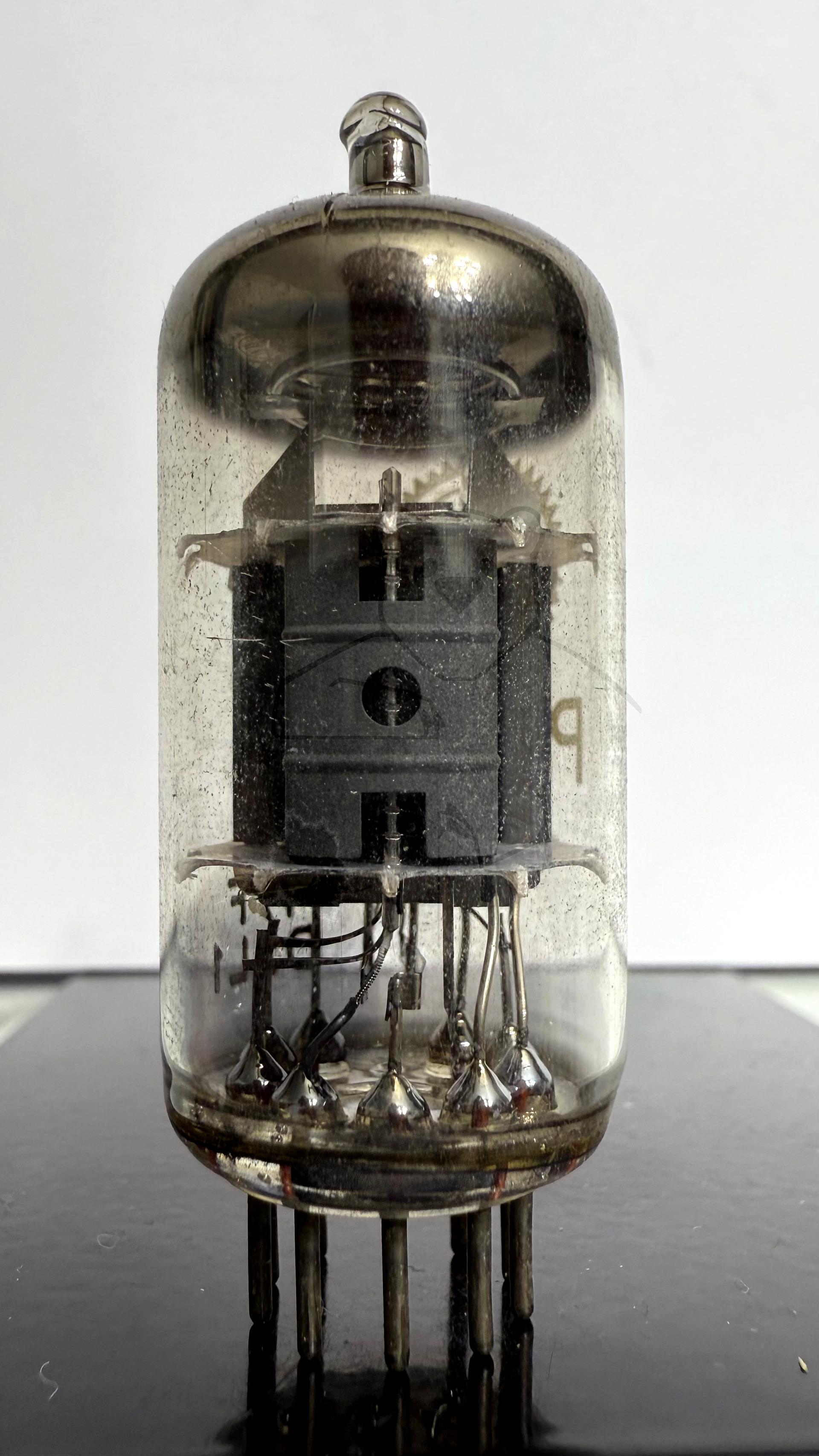

Röhre PCF80 #6784 Bild 3
Röhre PCF80 #6784 Bild 4 - Ausgefüllte Garantielasche

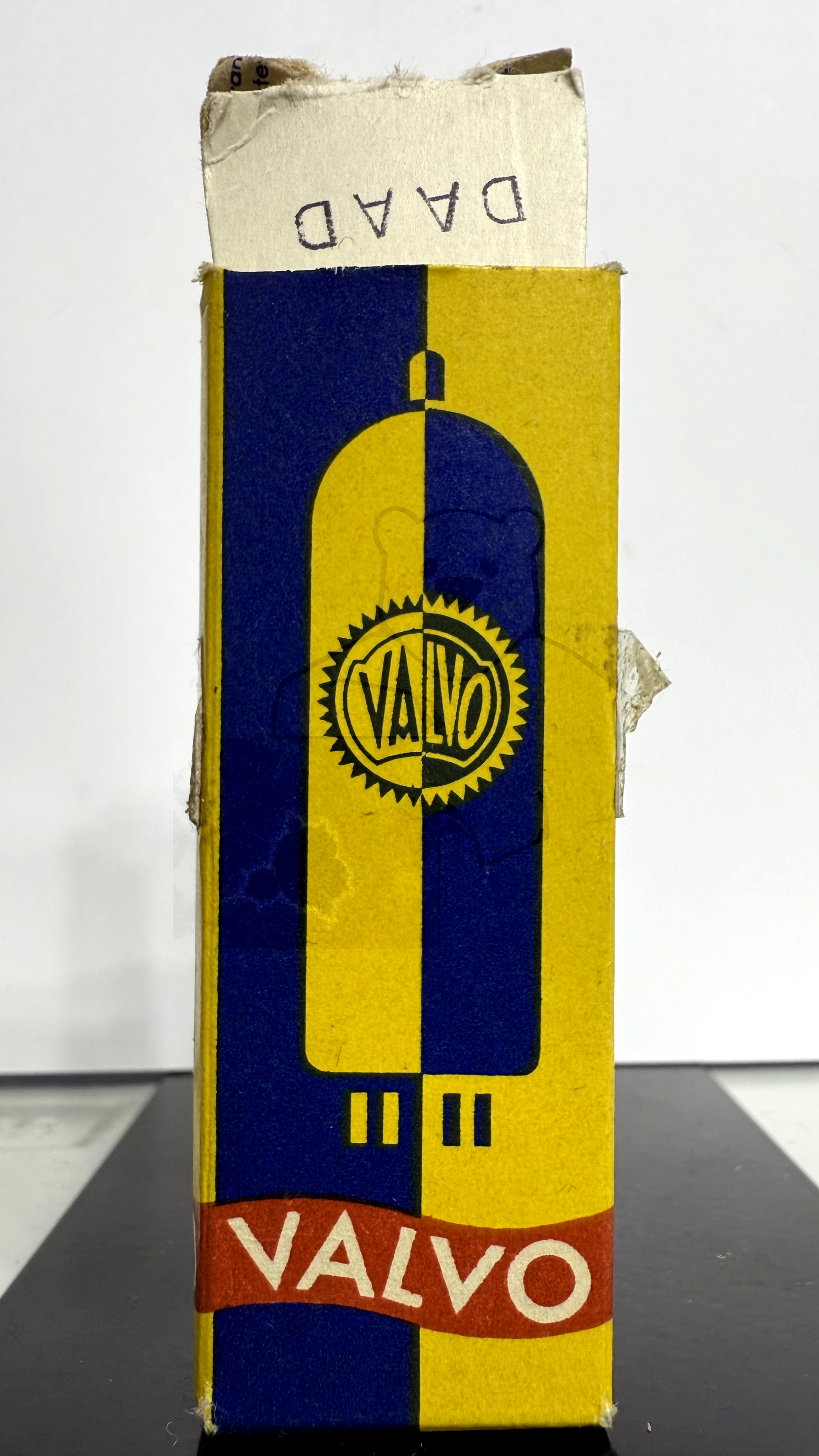

Röhre PCF80 #6784 Verpackung Bild 1

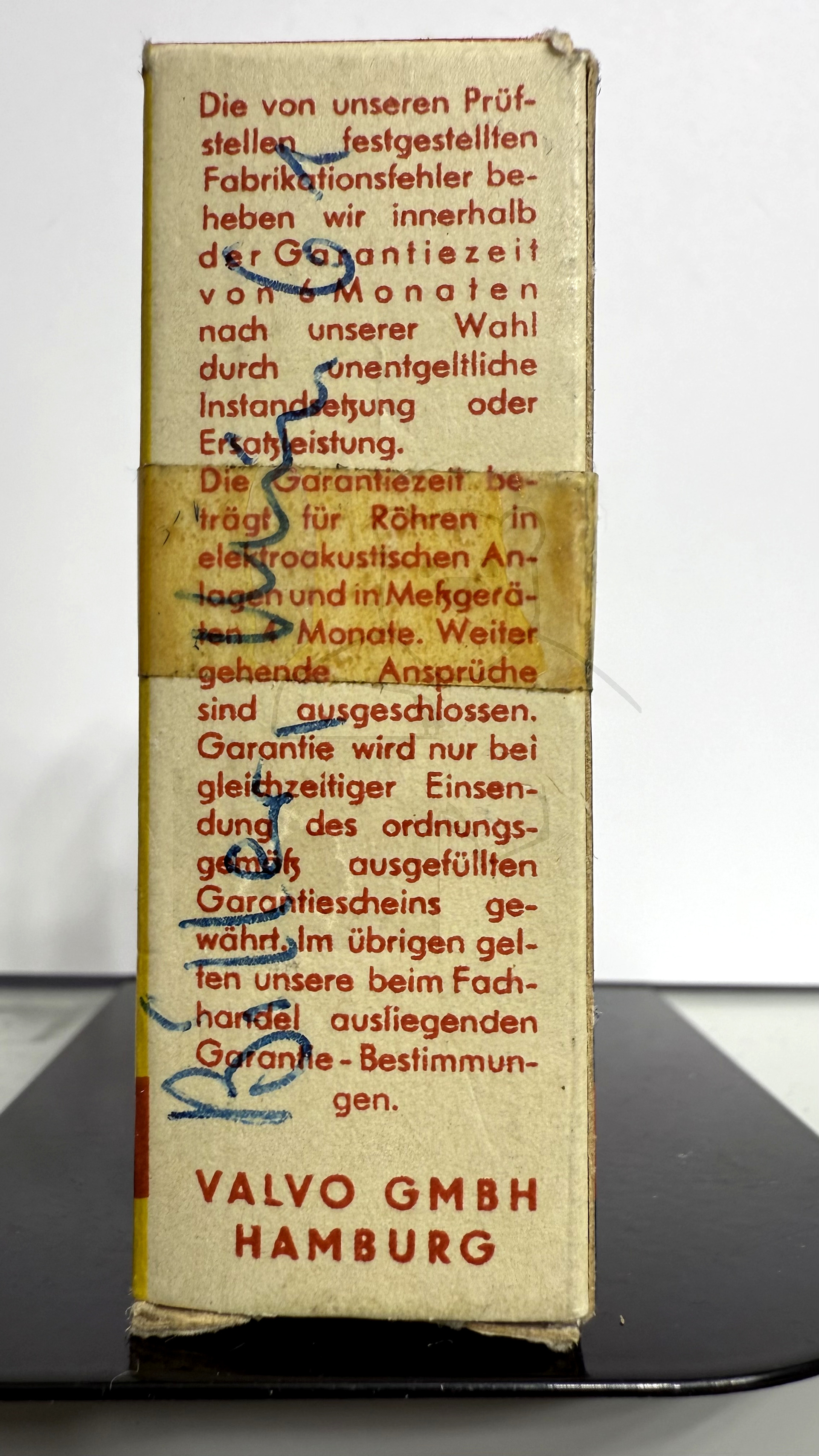

Röhre PCF80 #6784 Verpackung Bild 2

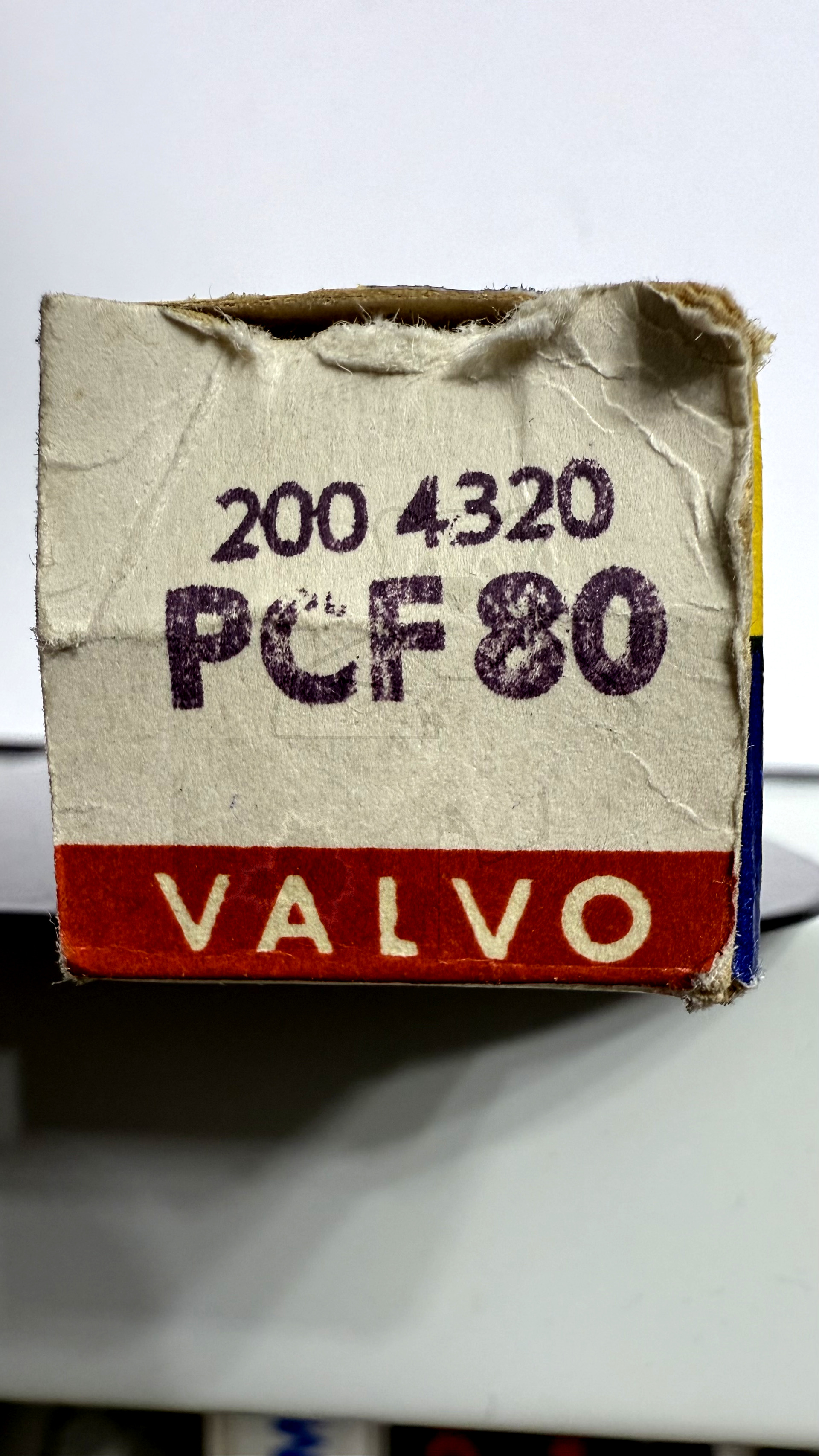

Röhre PCF80 #6784 Verpackung Bild 3

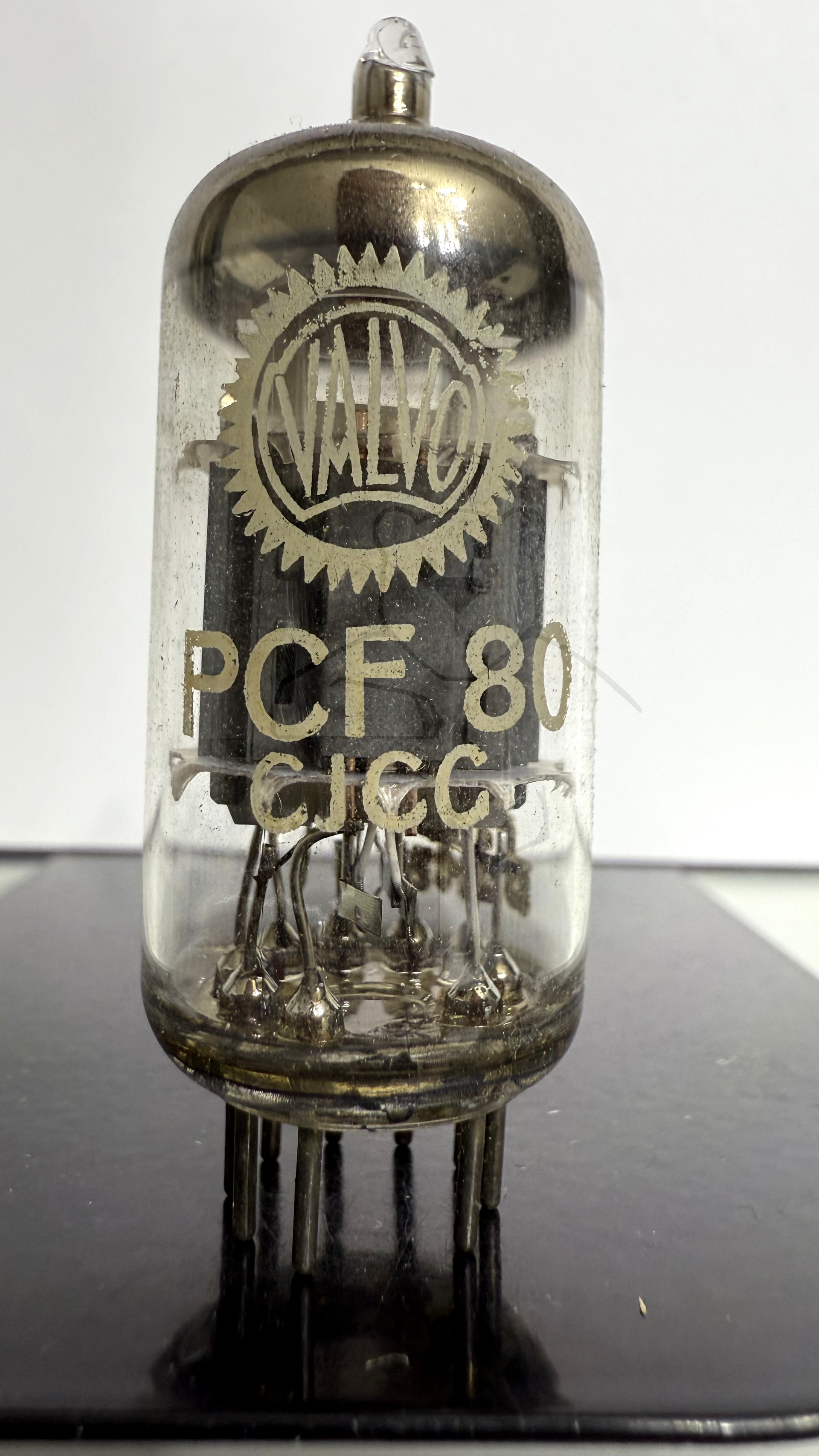

Röhre PCF80 #6785 Bild 1

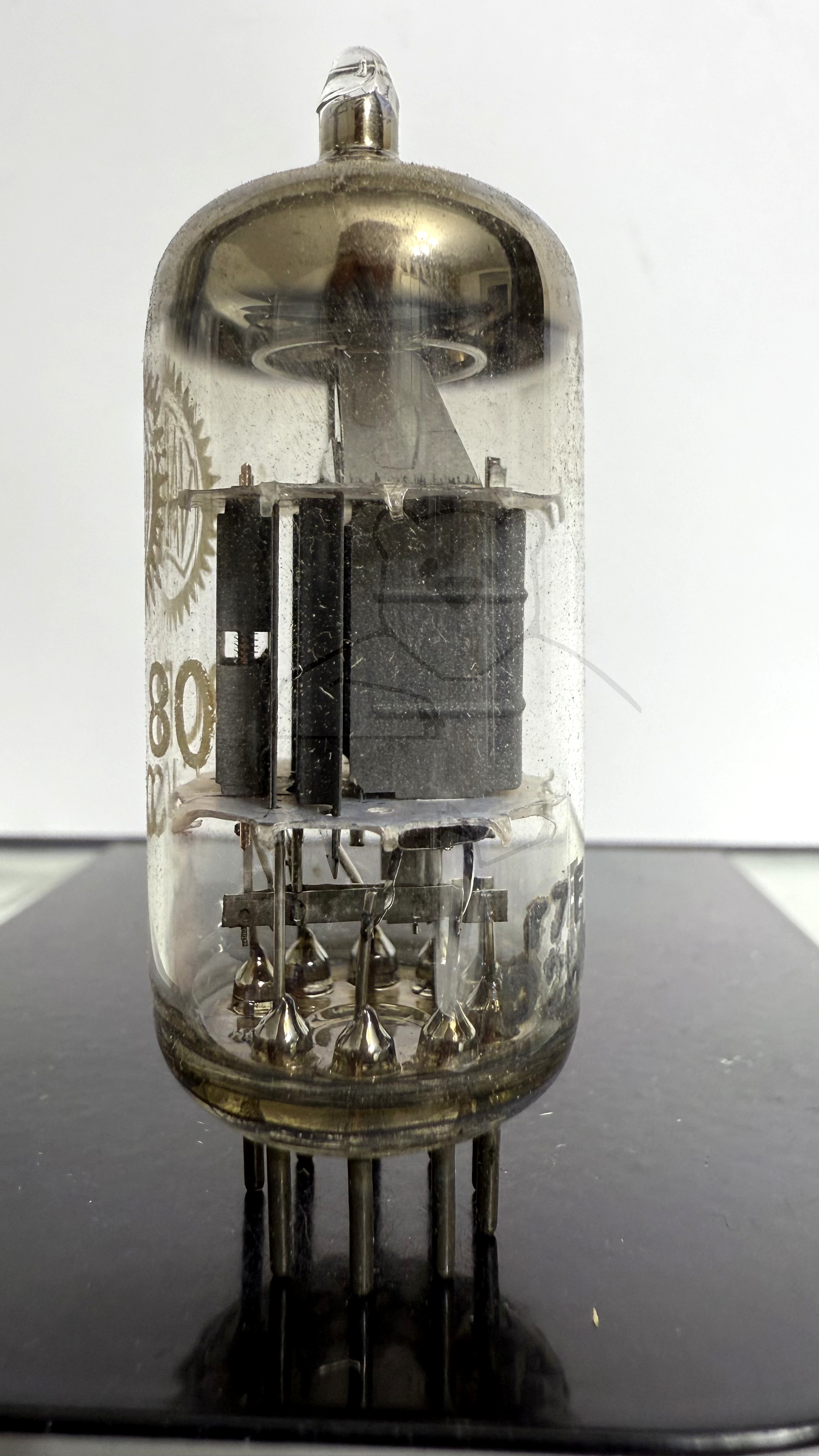

Röhre PCF80 #6785 Bild 2

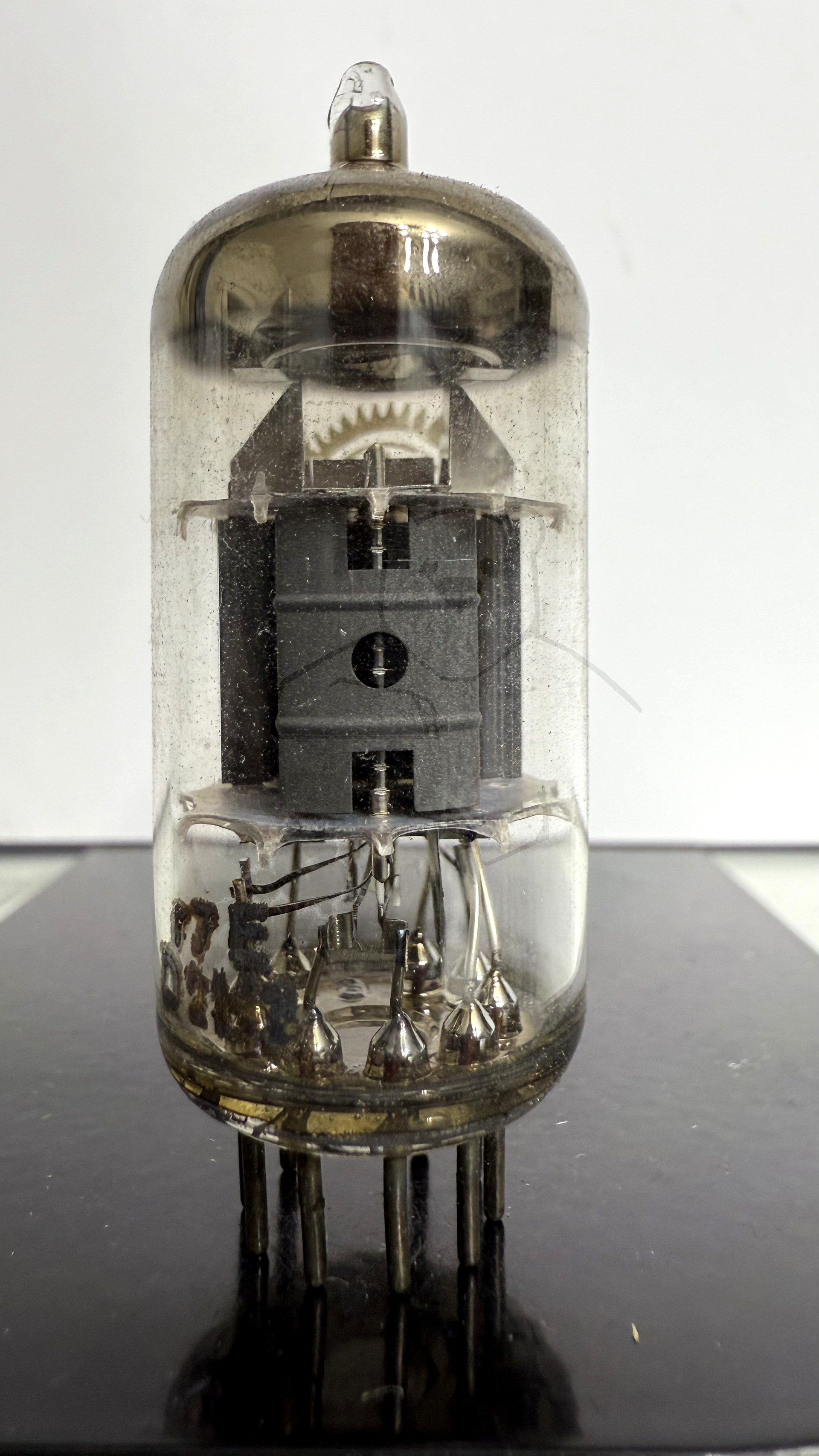

Röhre PCF80 #6785 Bild 3

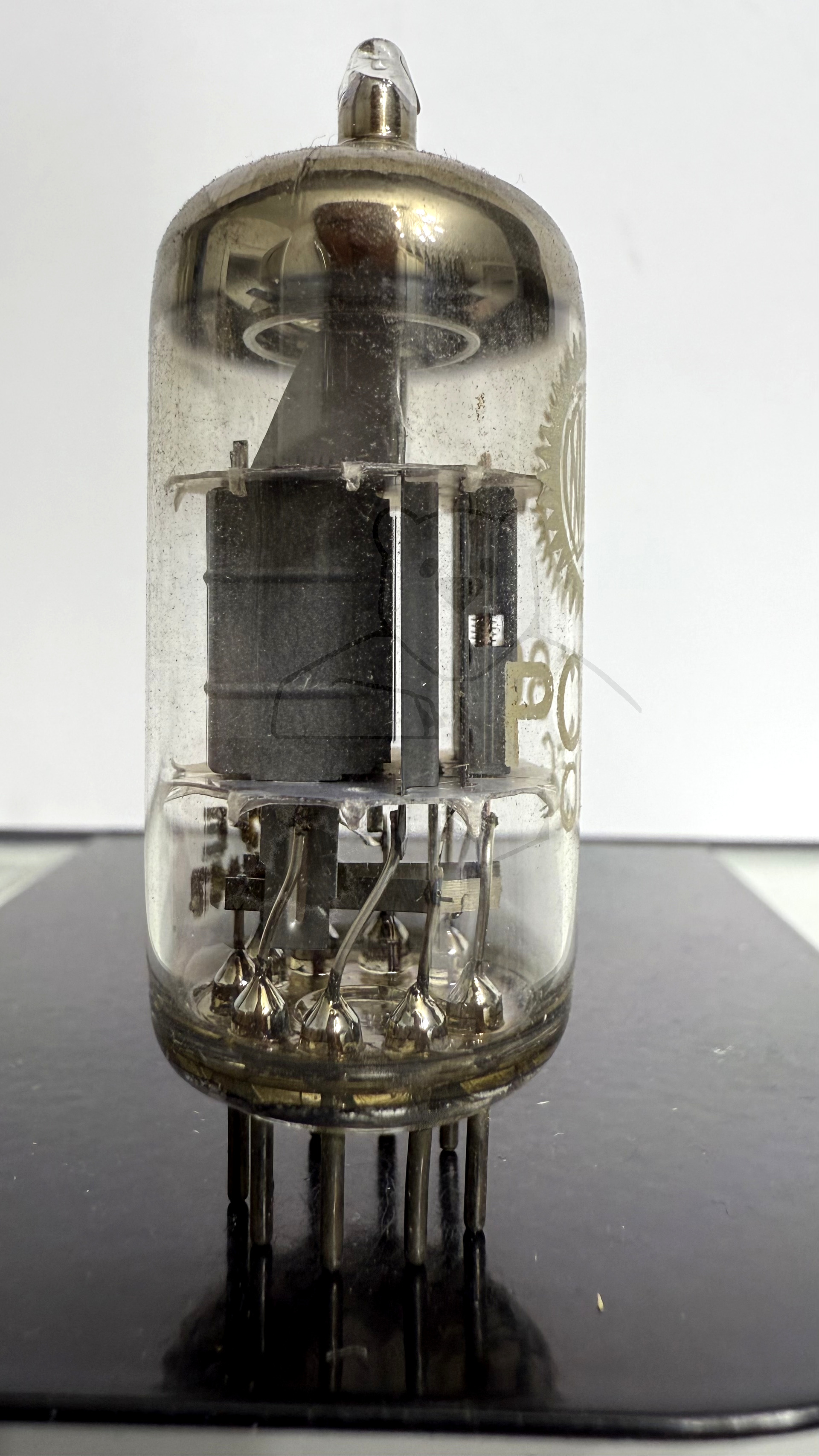

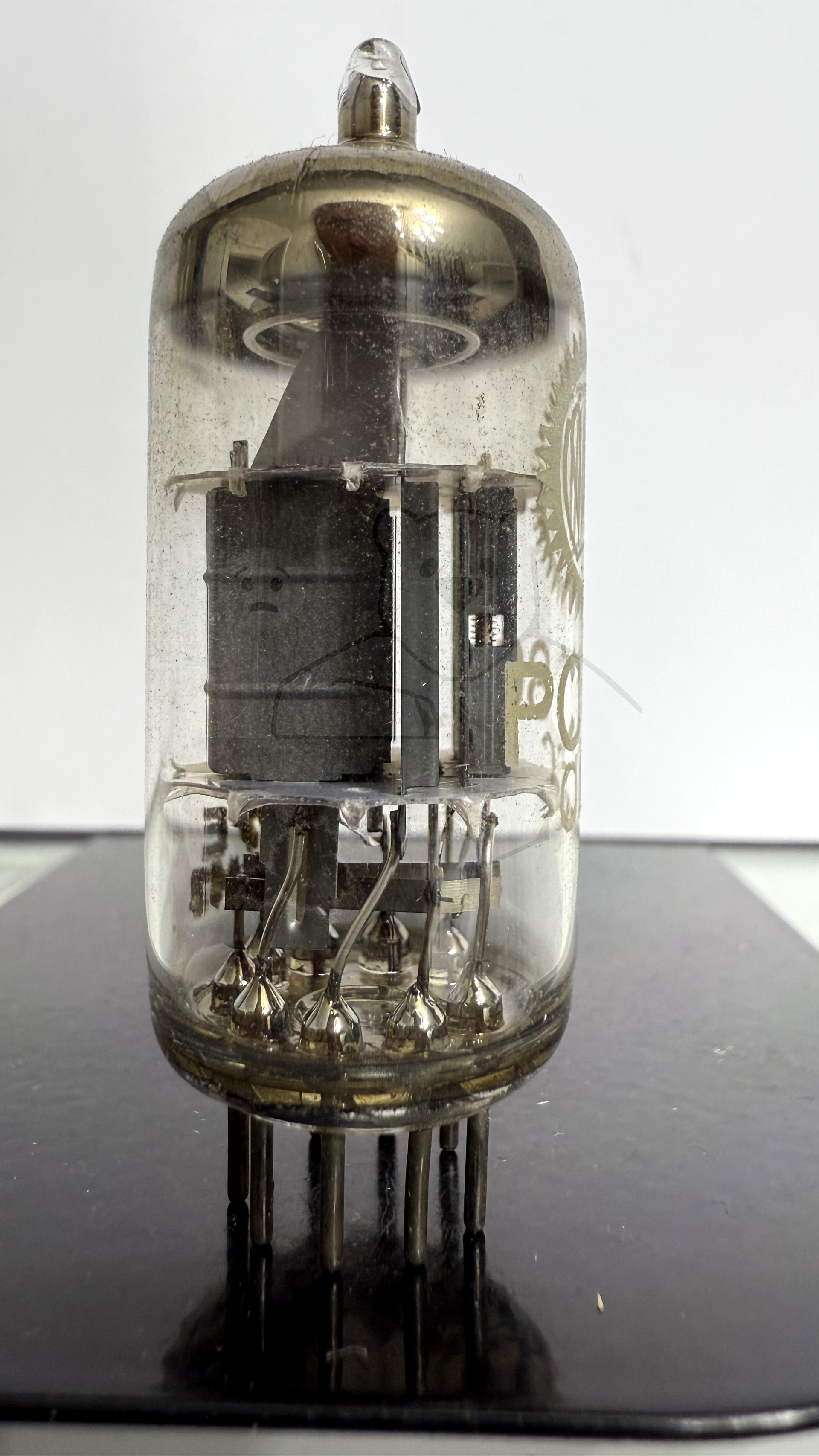

Röhre PCF80 #6785 Bild 4
Röhre PCF80 #6785 Bild 5 - Ausgefüllte Garantielasche

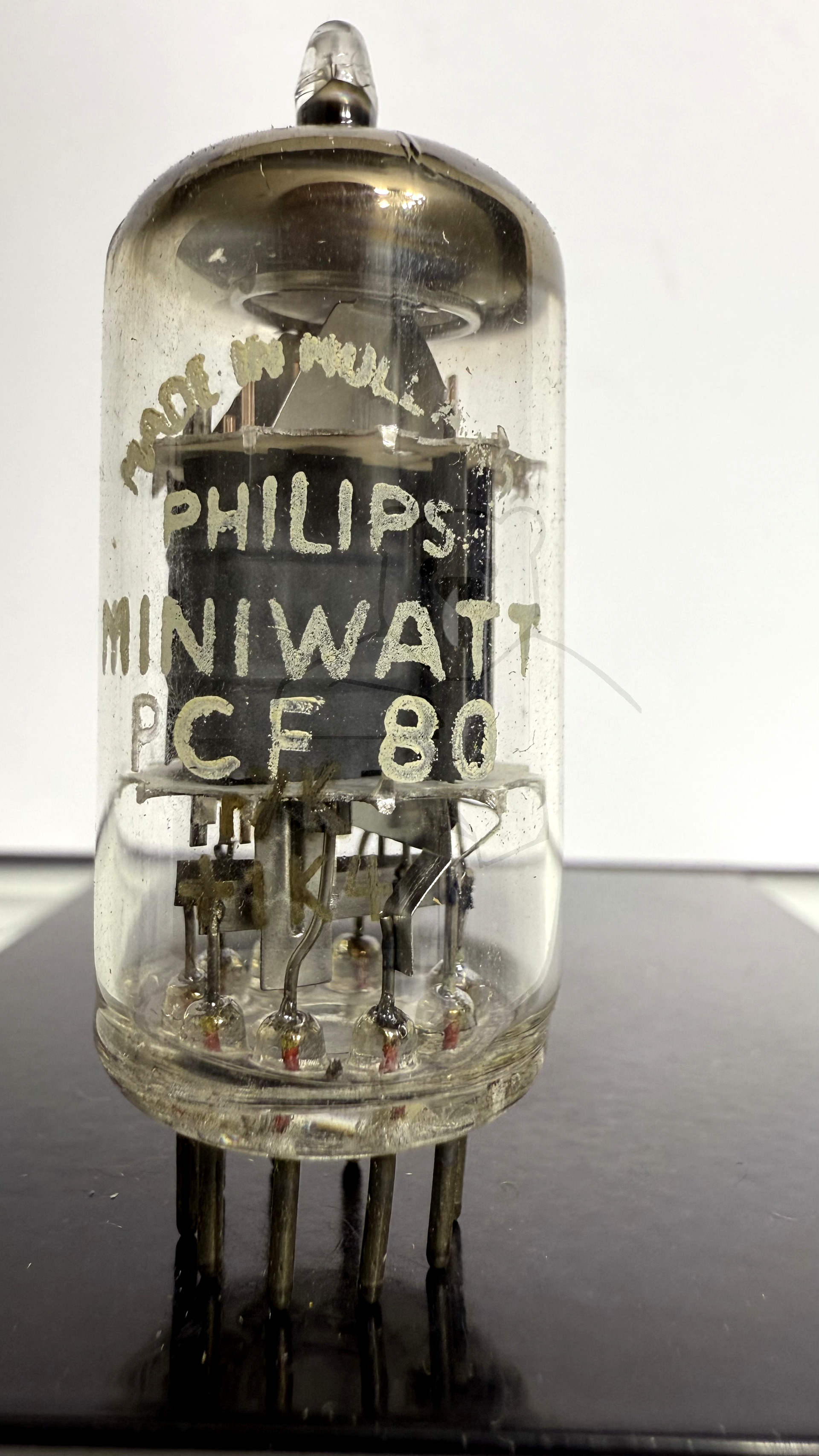

Röhre PCF80 #4148 Bild 1

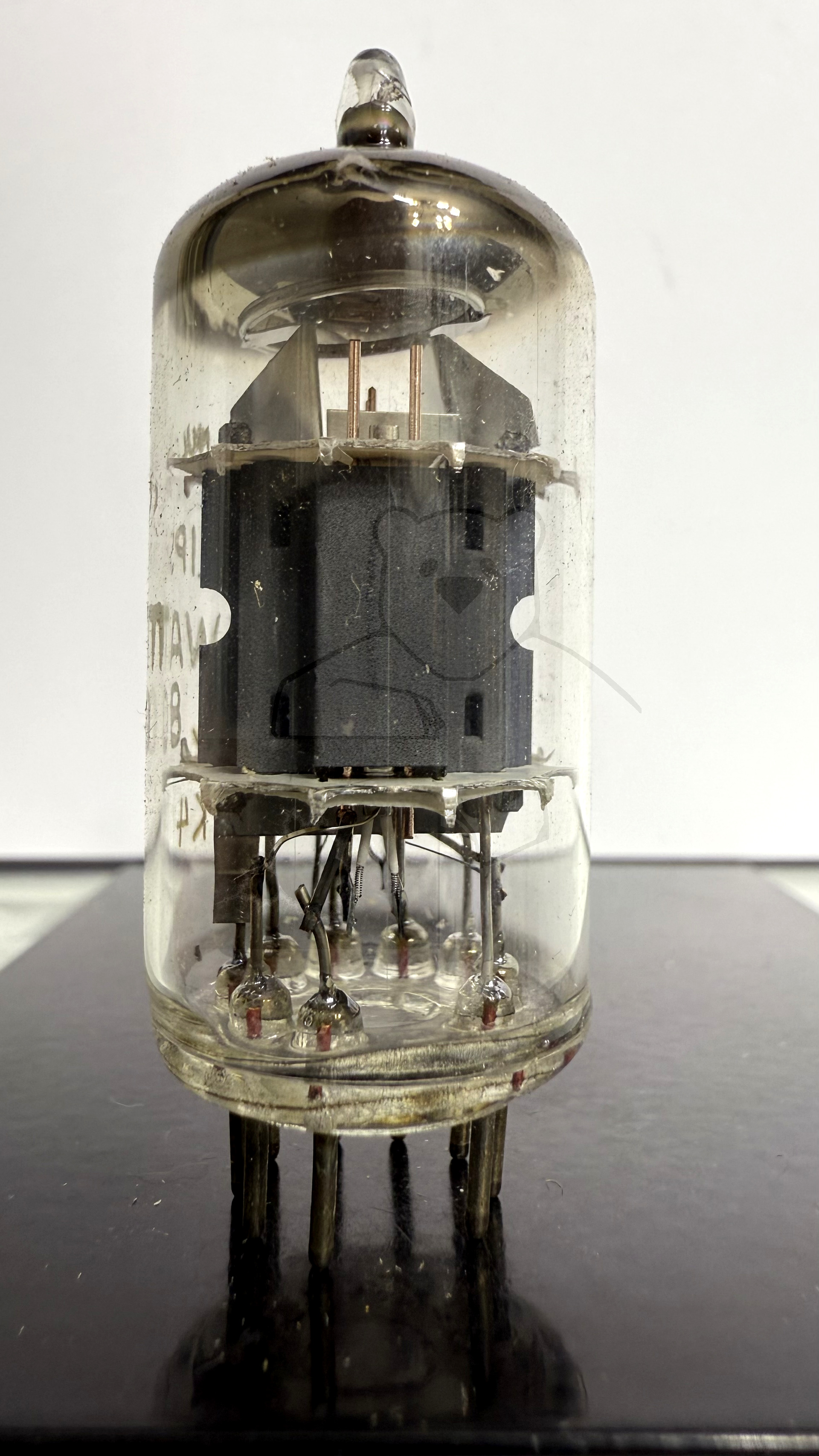

Röhre PCF80 #4148 Bild 2

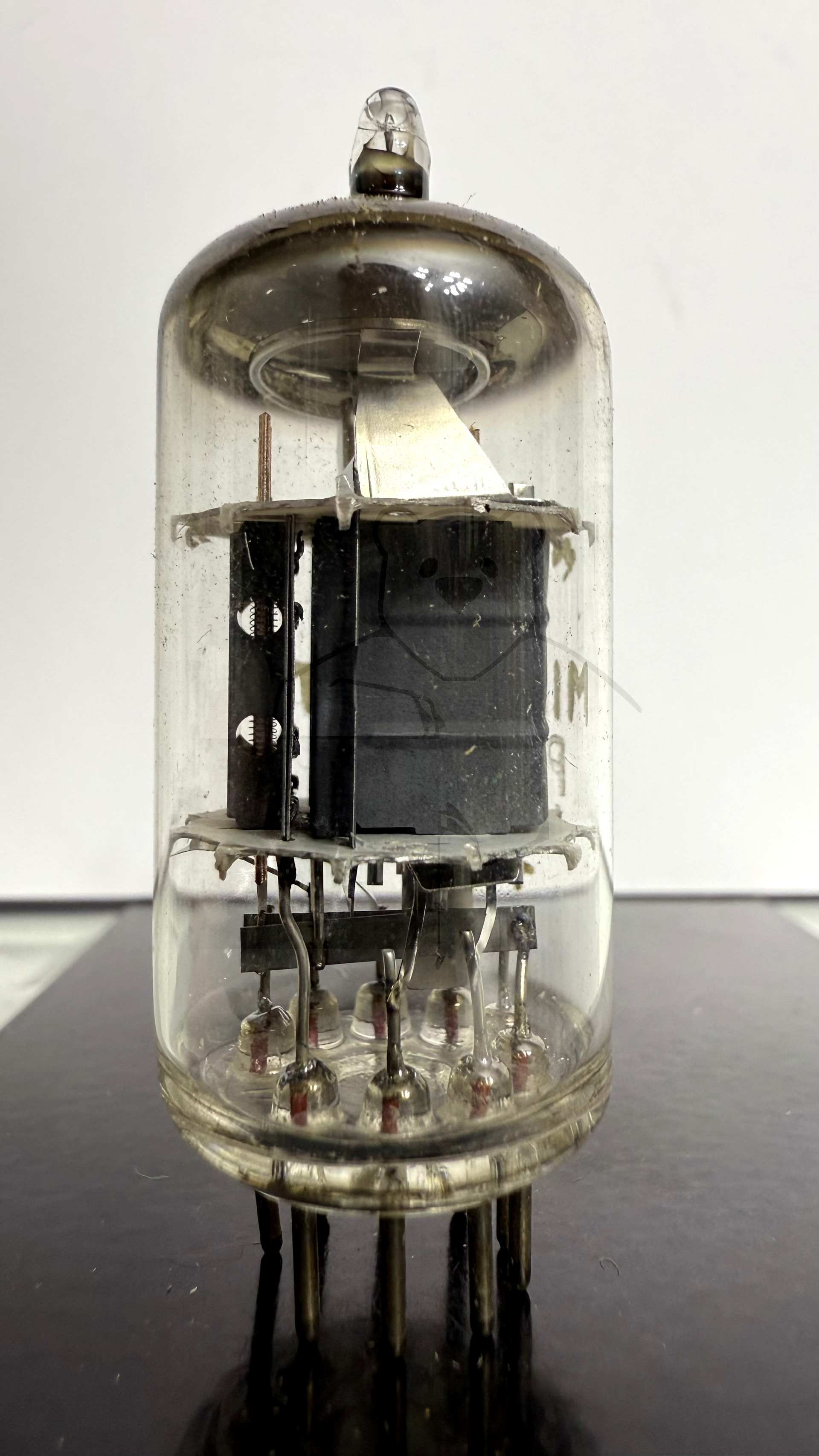

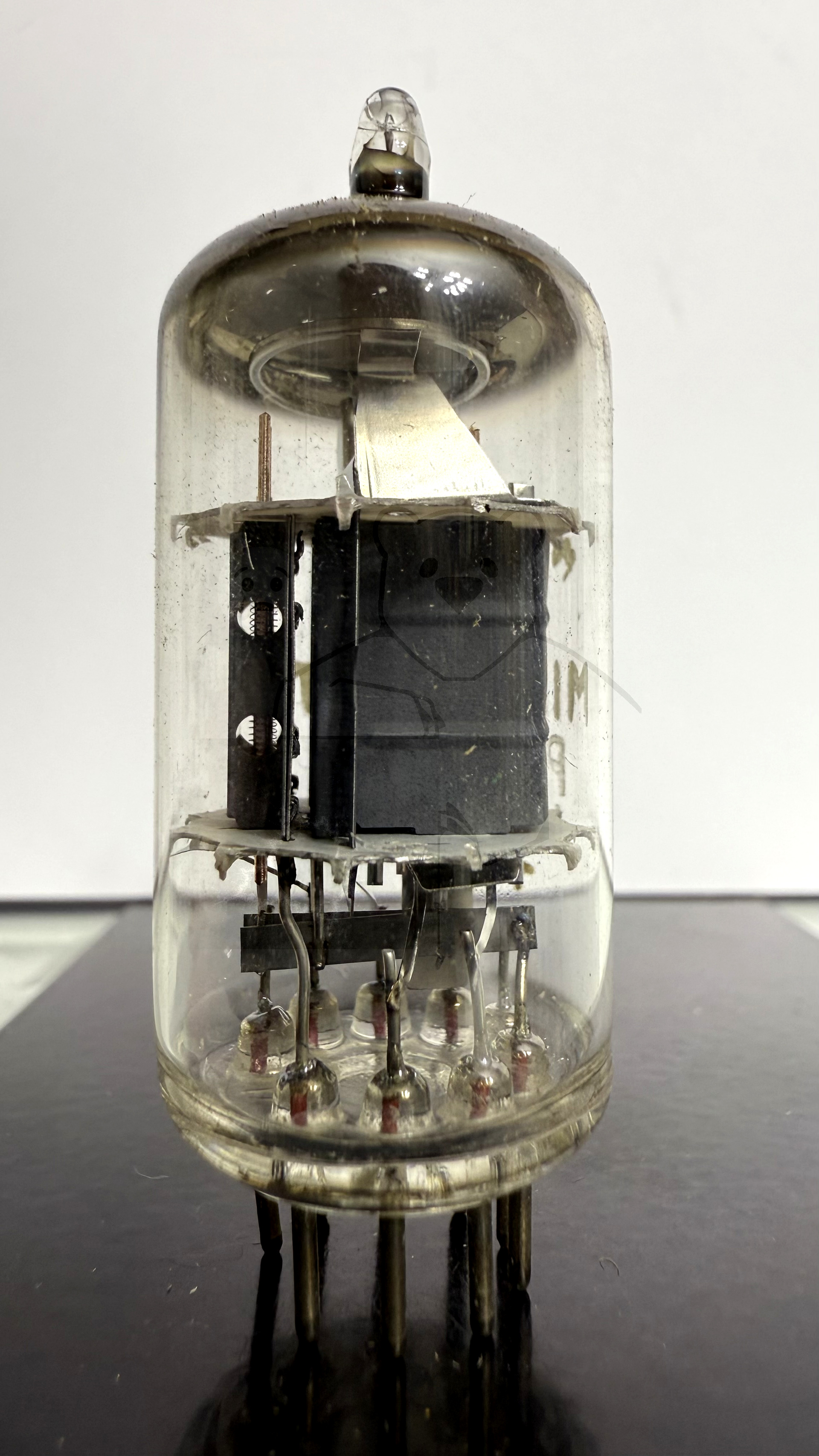

Röhre PCF80 #4148 Bild 3

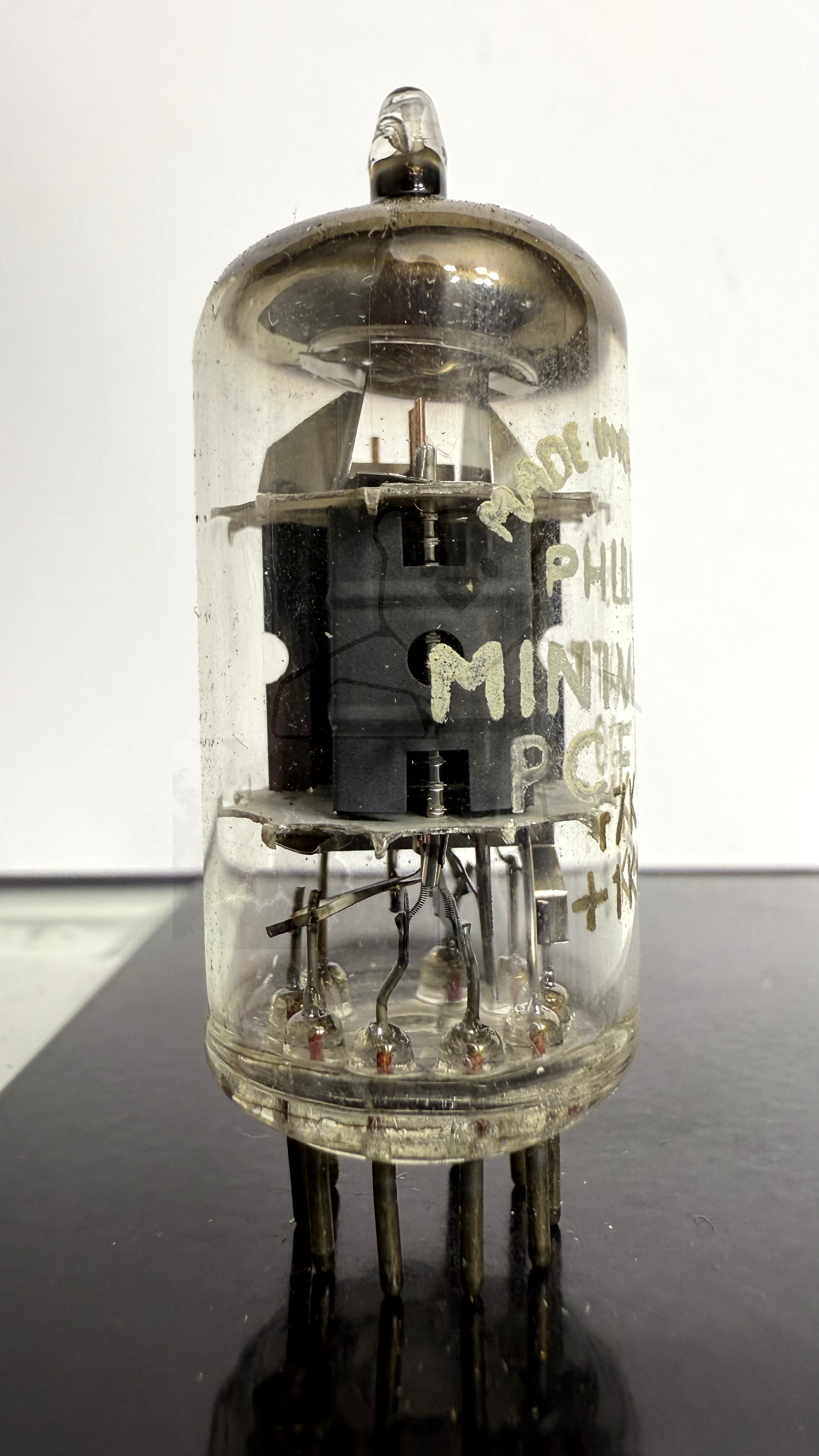

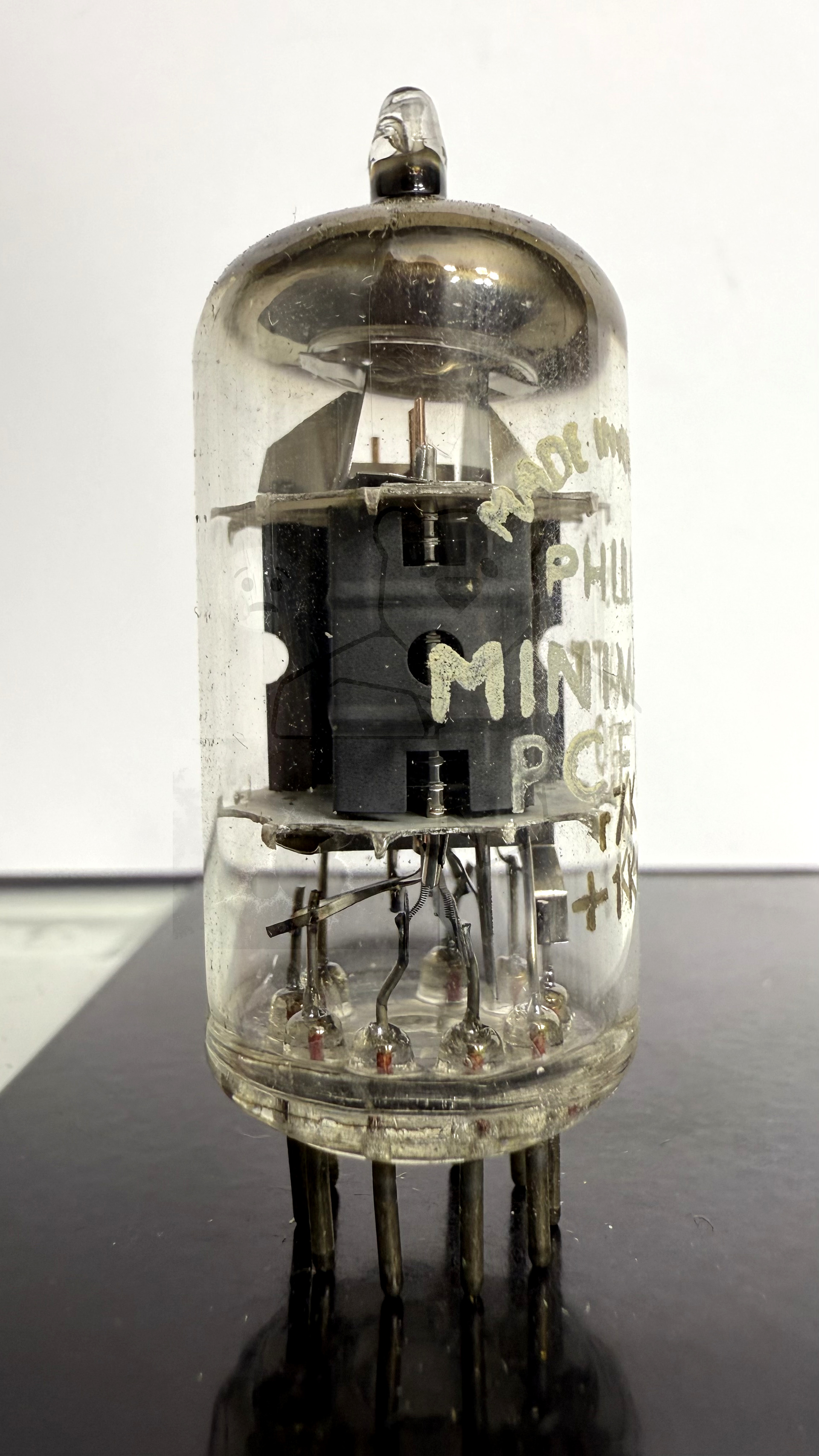

Röhre PCF80 #4148 Bild 4

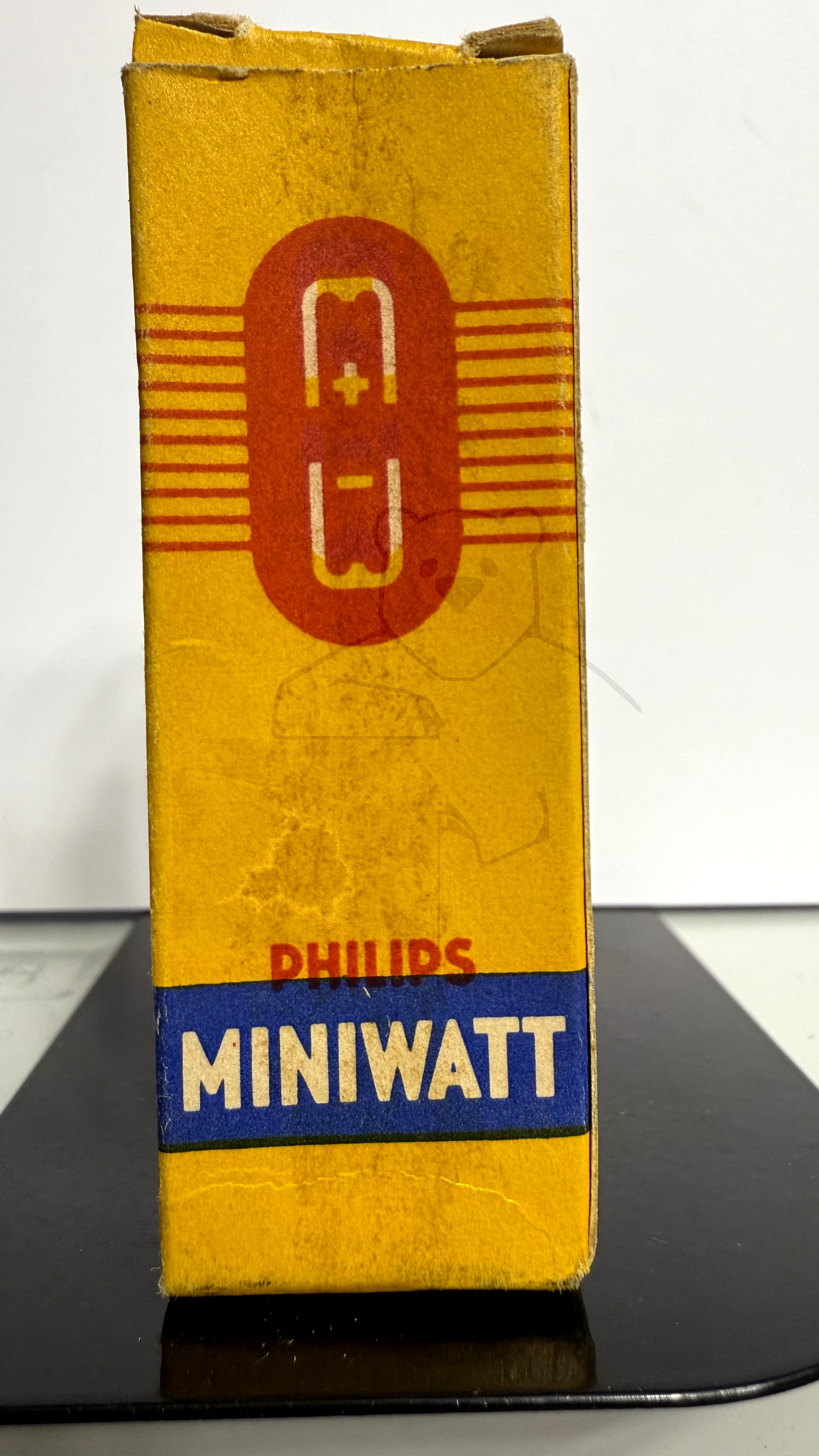

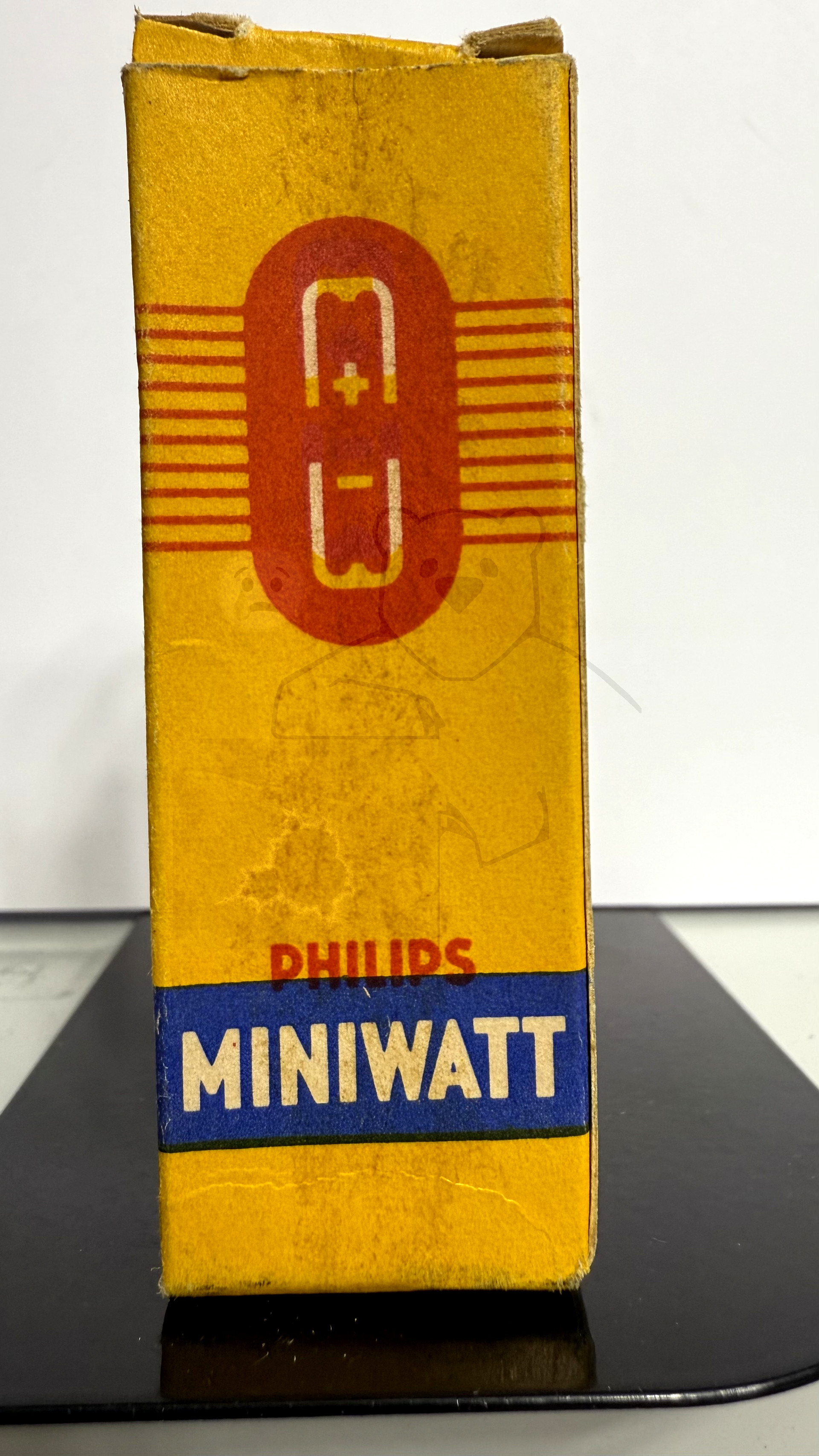

Röhre PCF80 #4148 Verpackung Bild 1

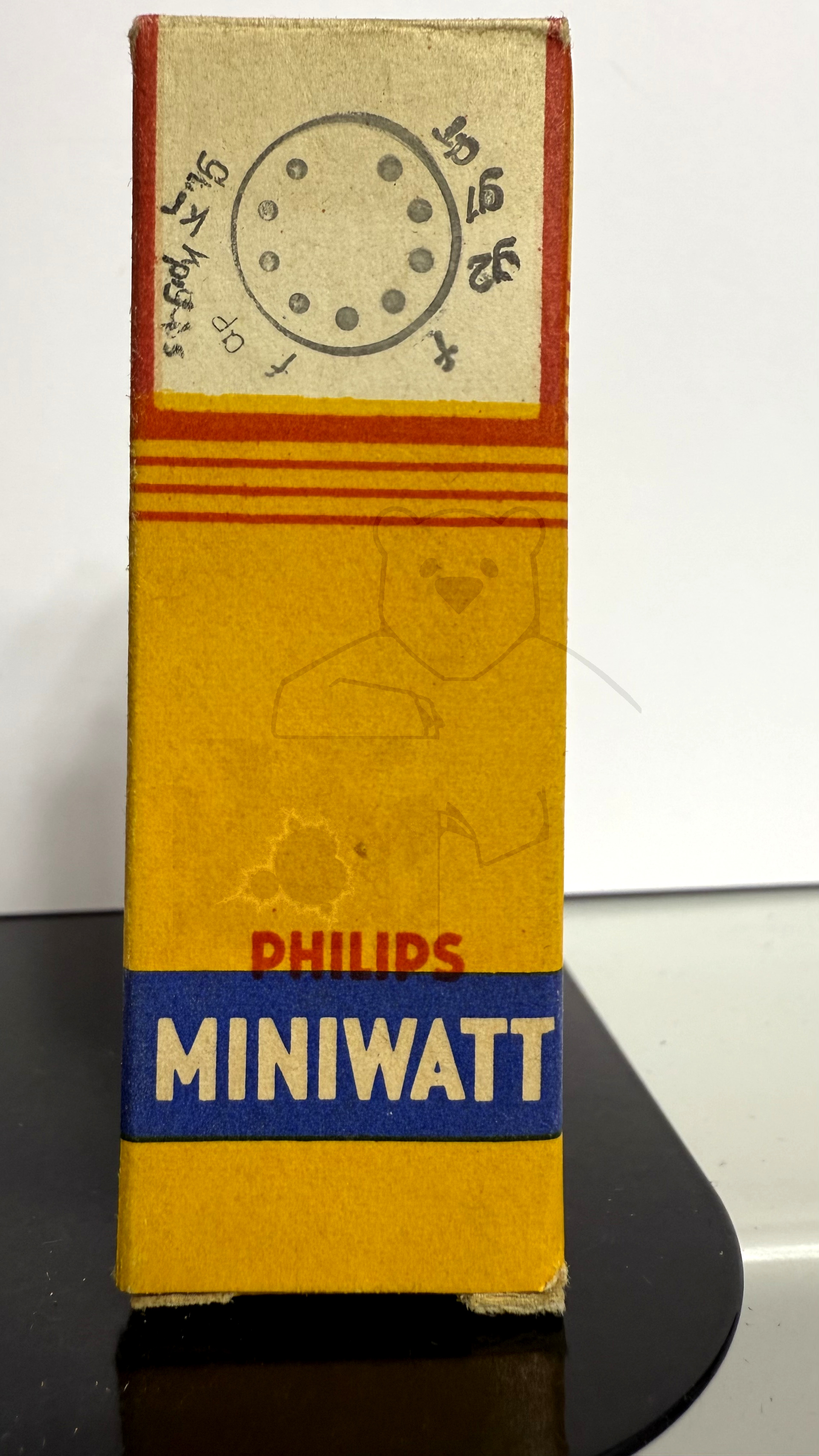

Röhre PCF80 #4148 Verpackung Bild 2

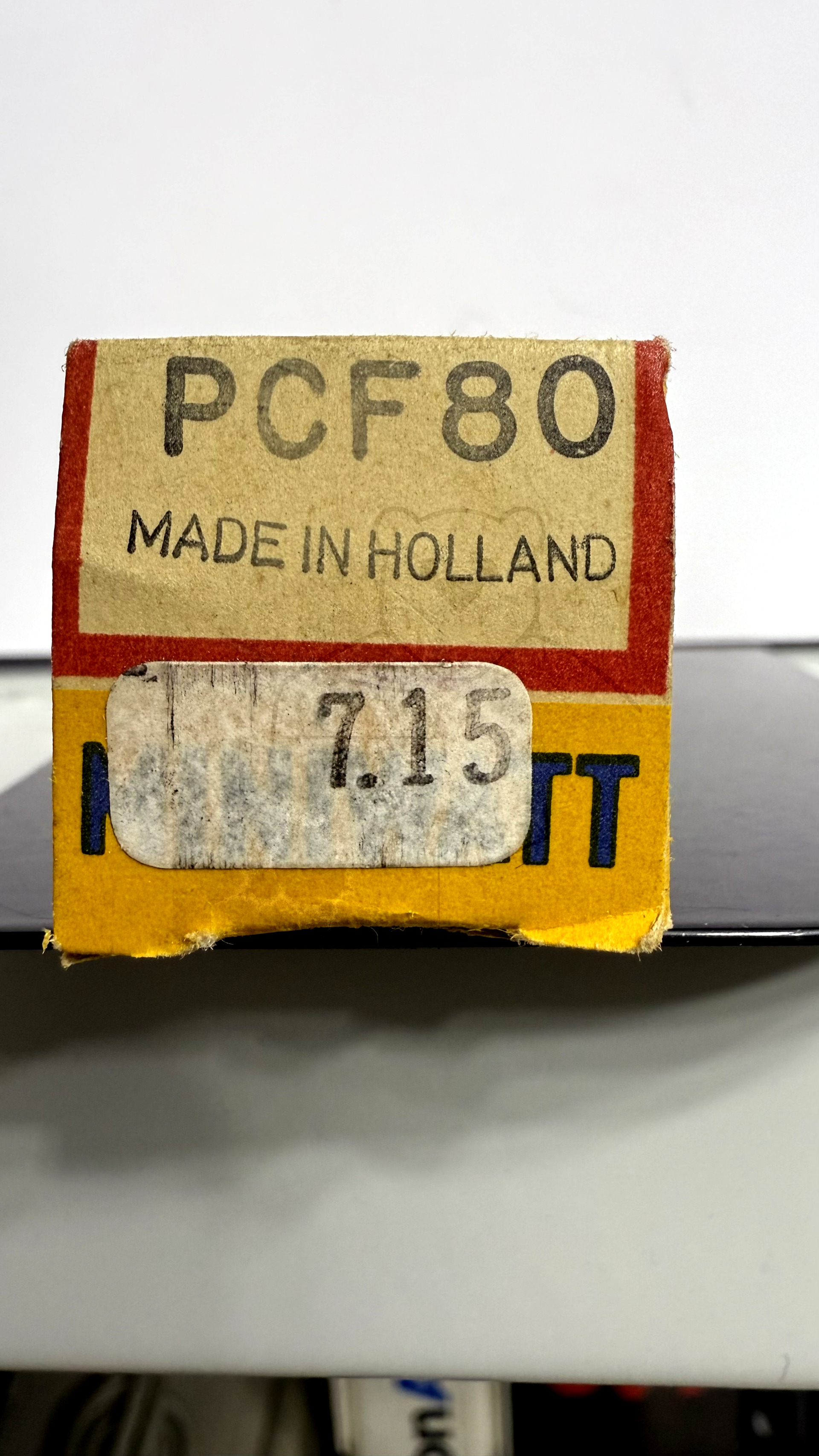

Röhre PCF80 #4148 Verpackung Bild 3

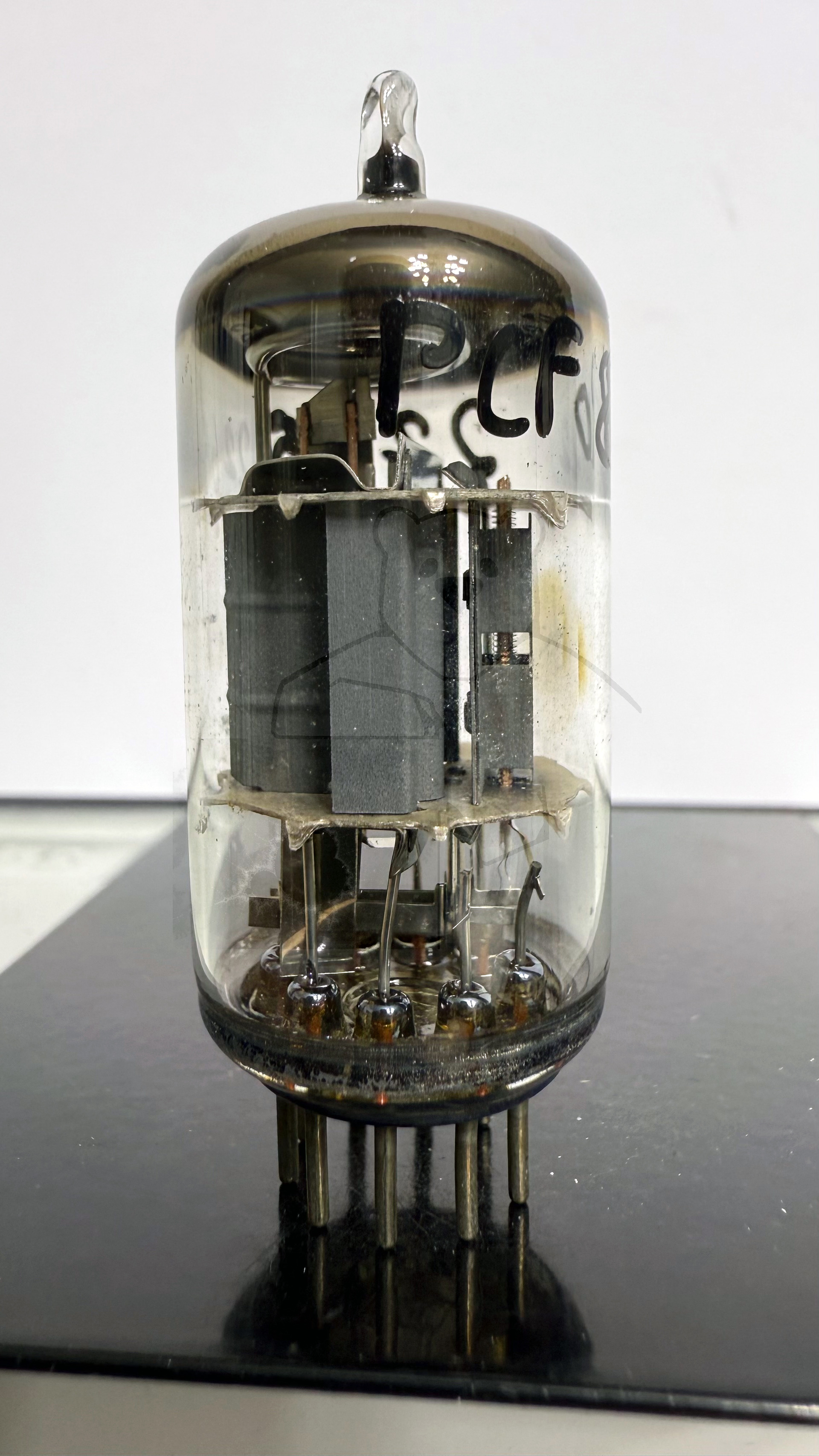

Röhre PCF80 #2265 Bild 1

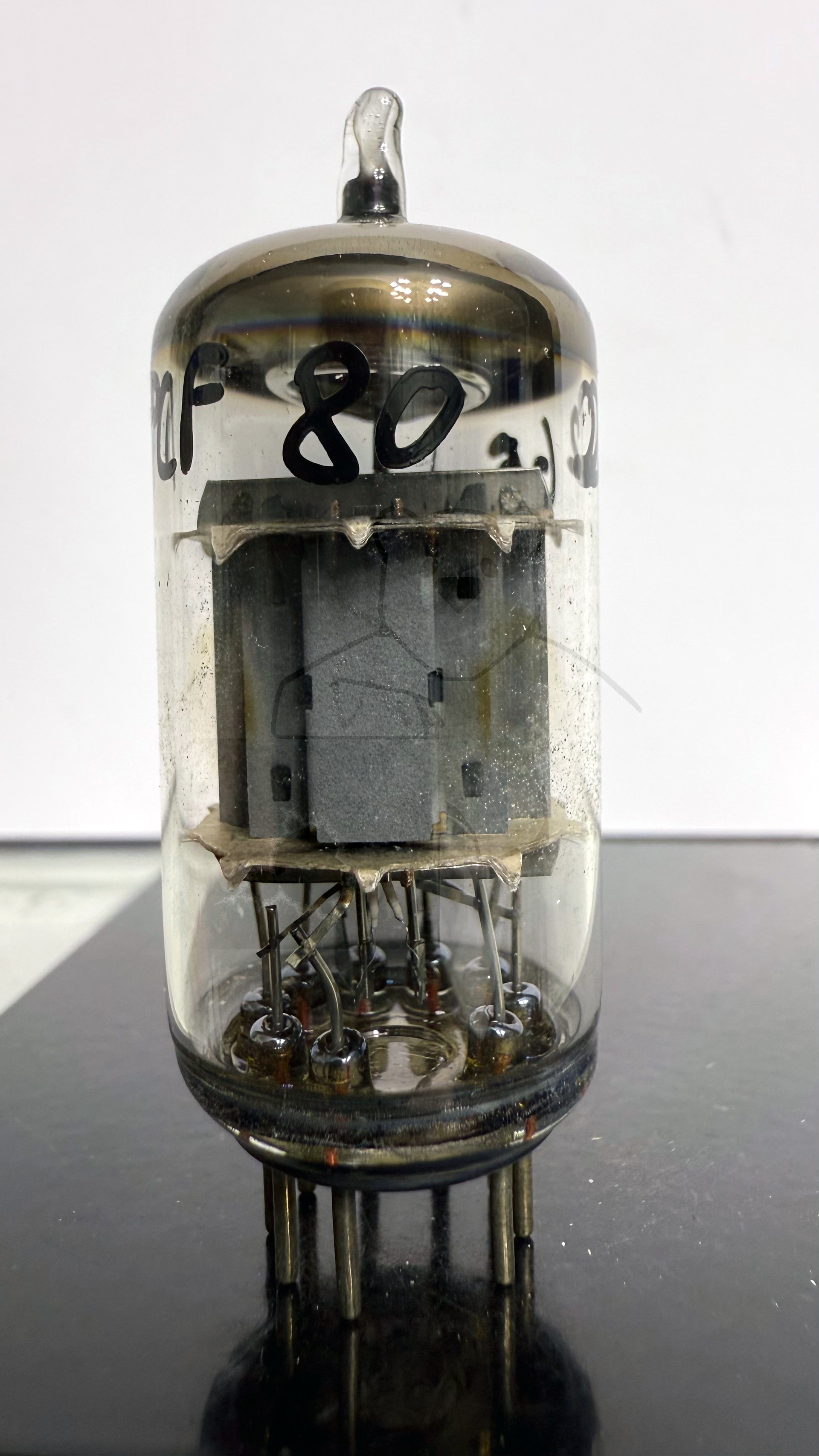

Röhre PCF80 #2265 Bild 2

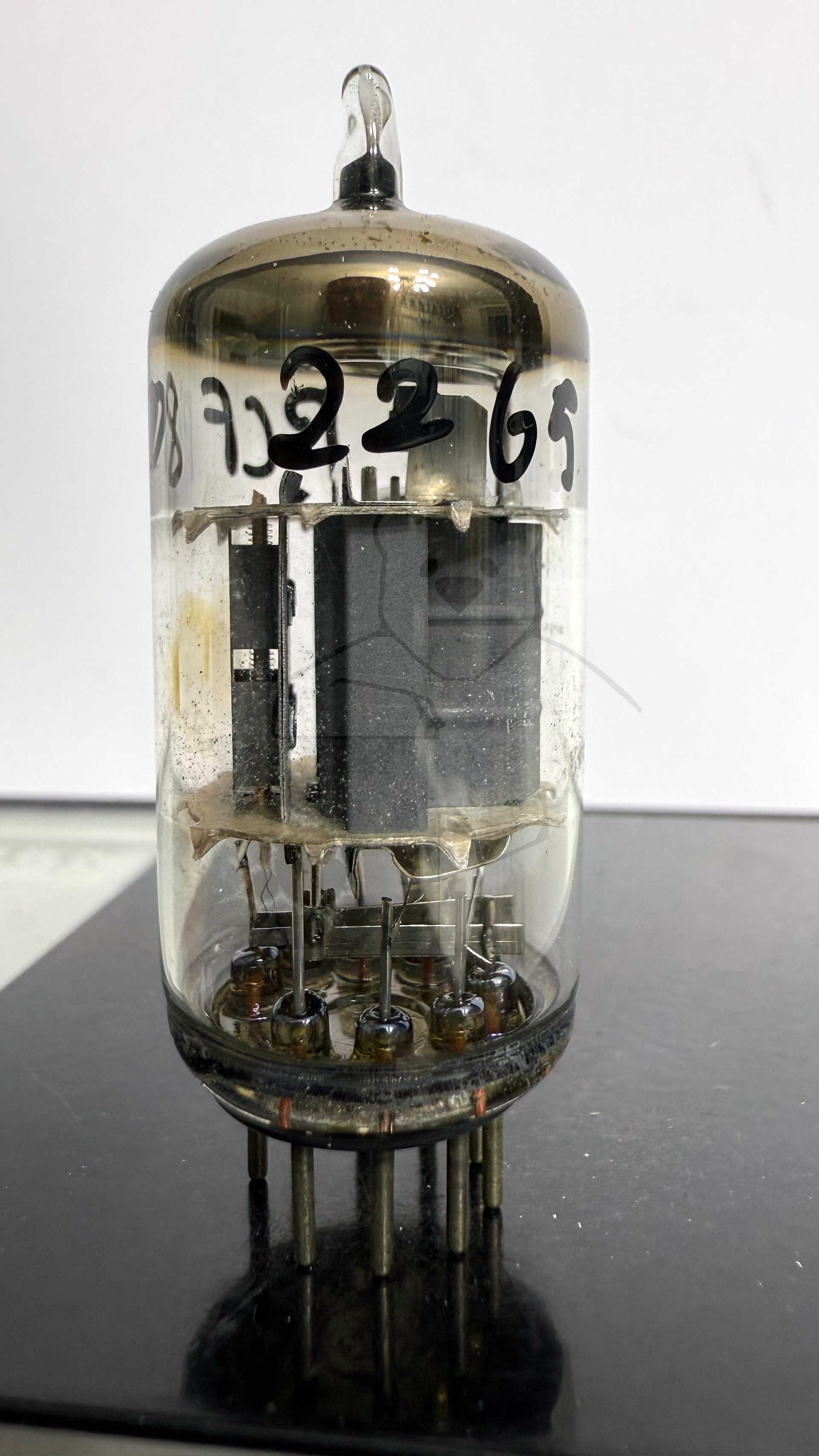

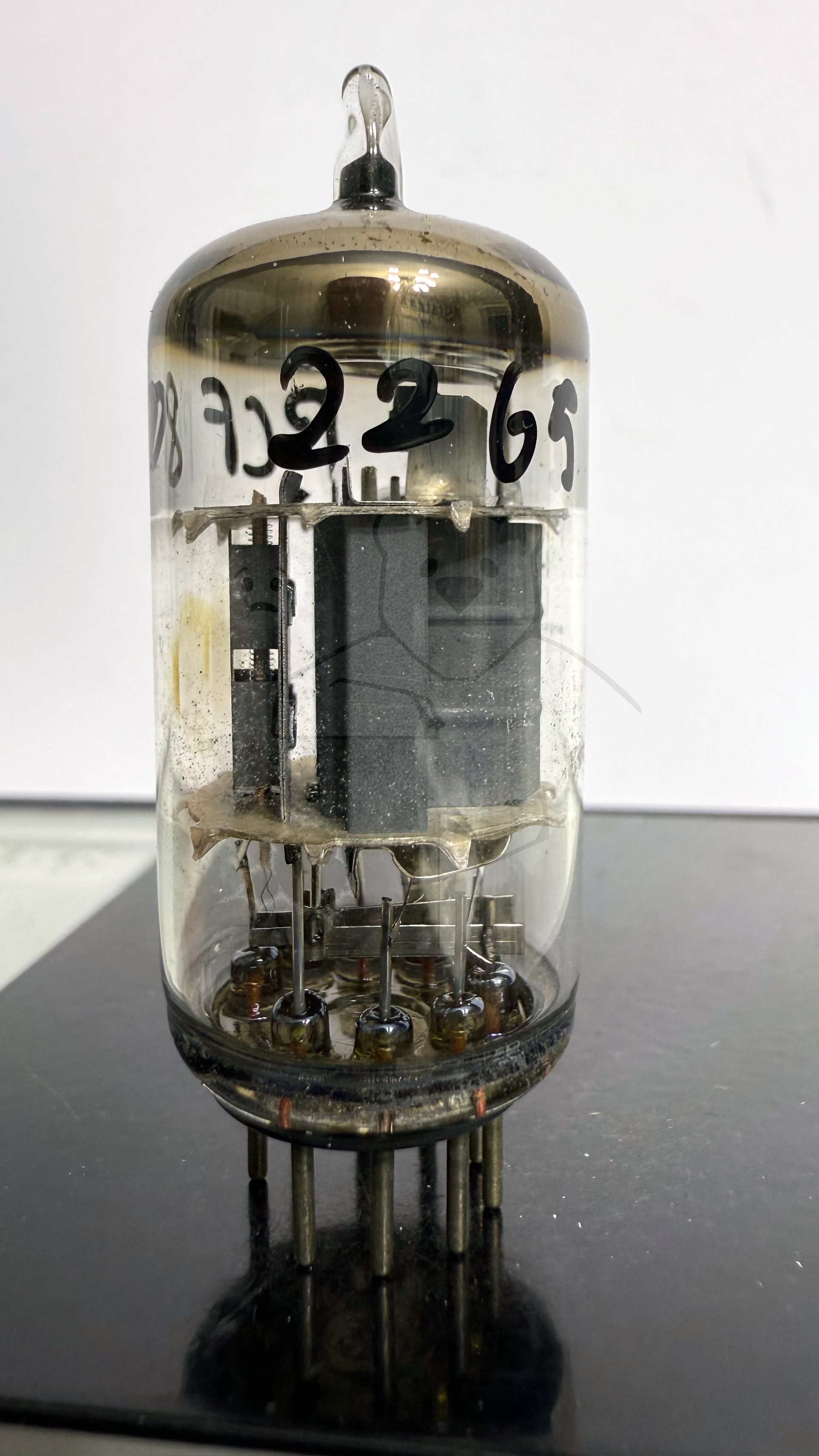

Röhre PCF80 #2265 Bild 3

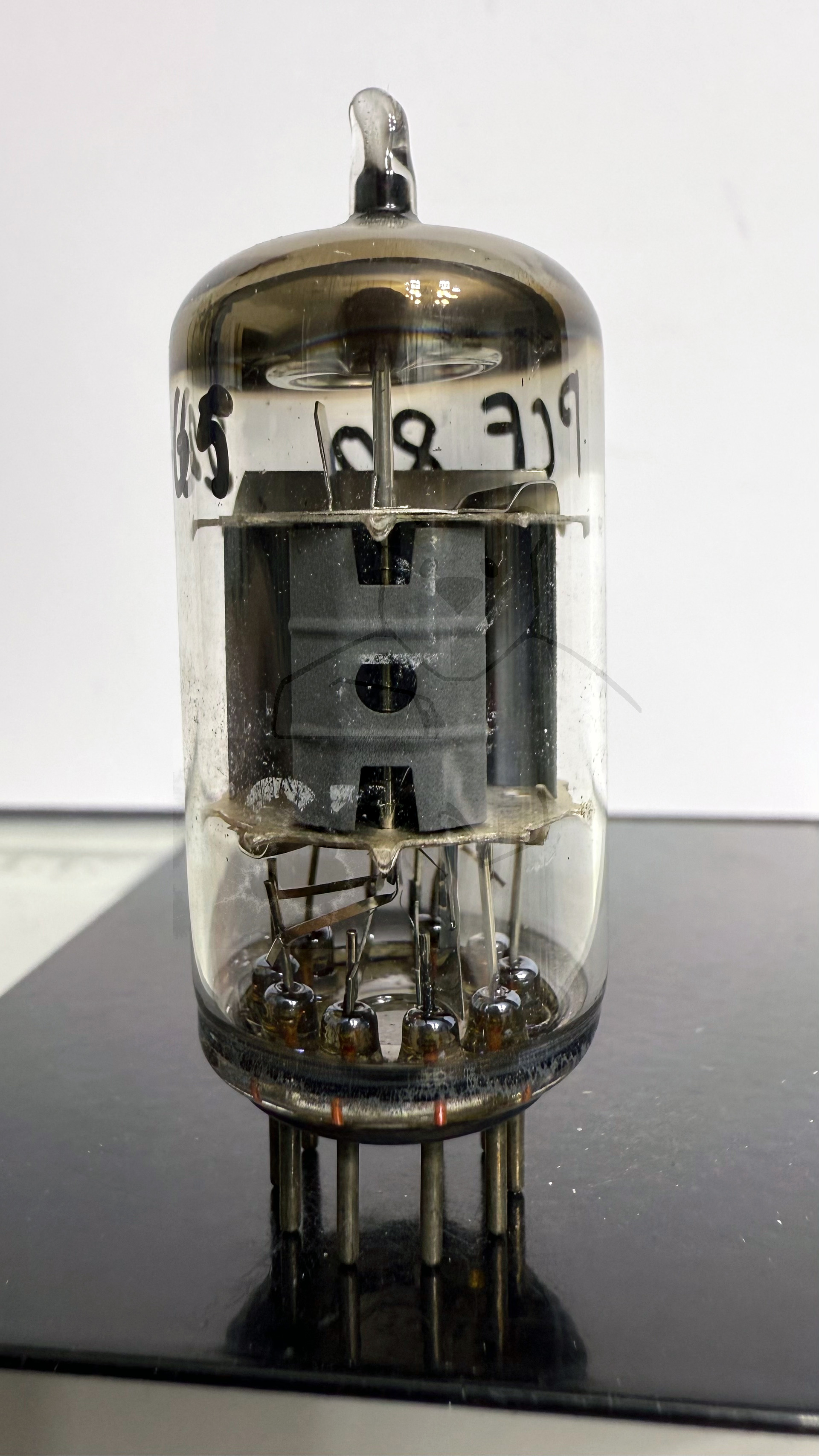

Röhre PCF80 #2265 Bild 4

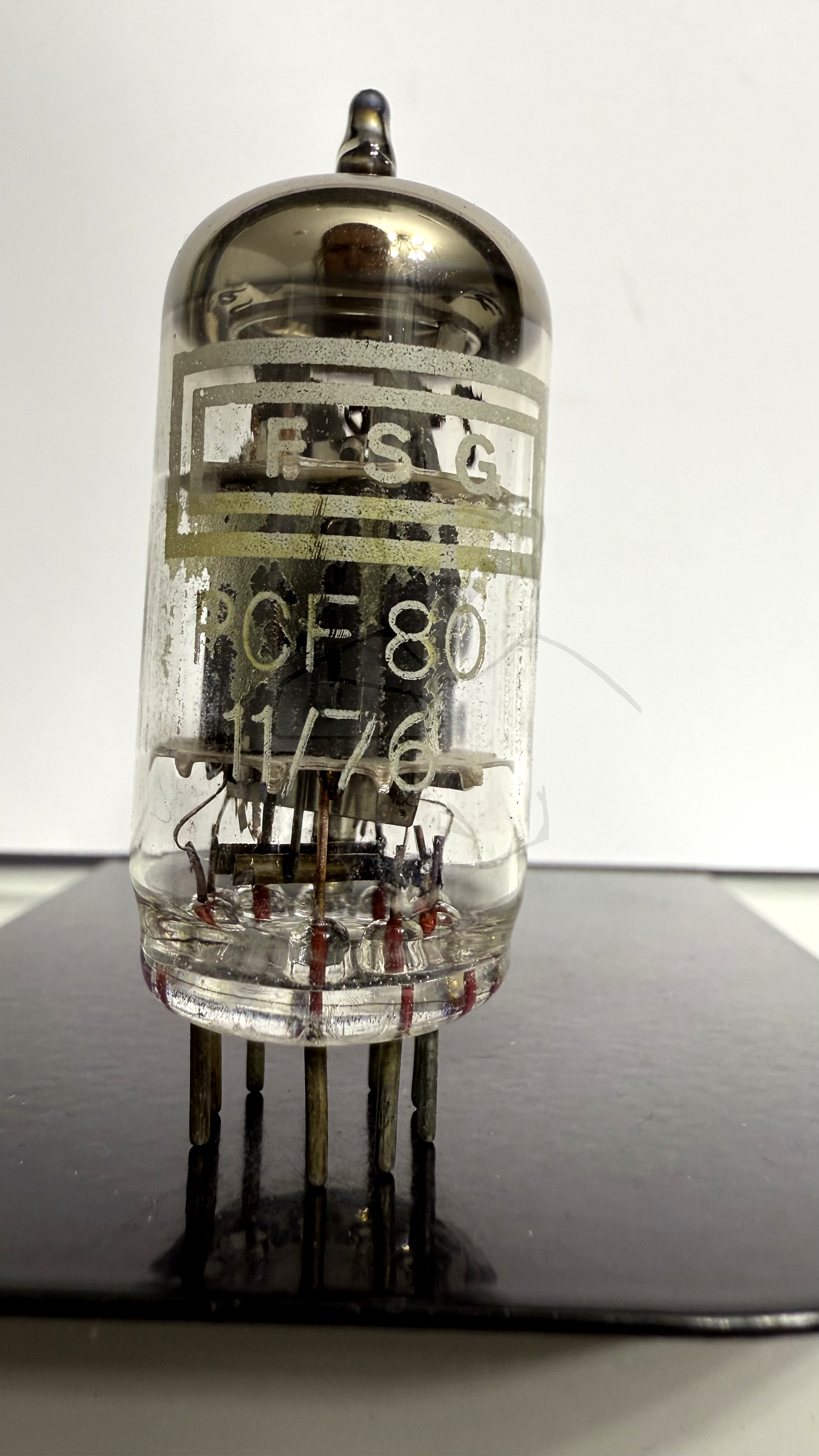

Röhre PCF80 #1904 Bild 1

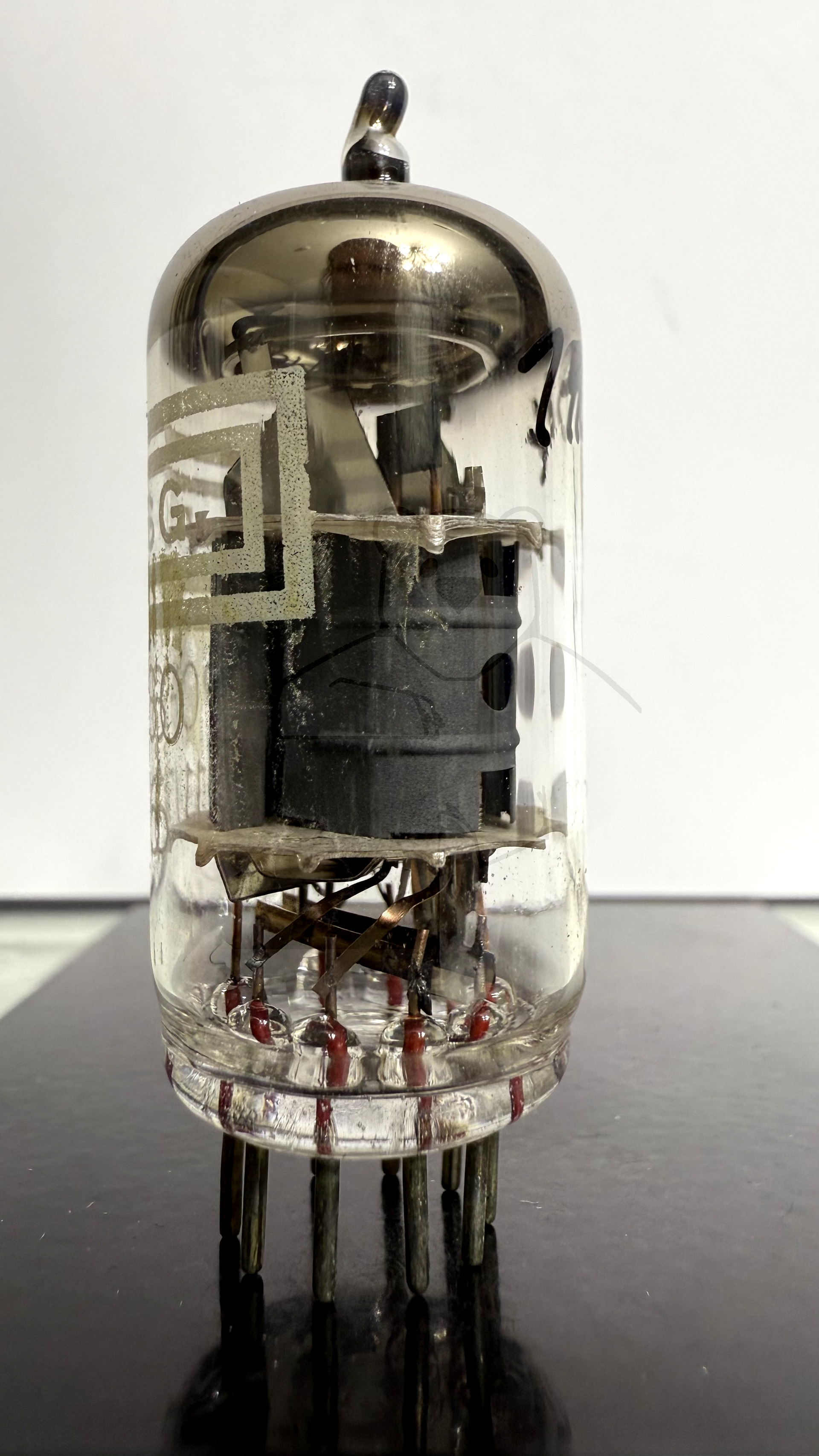

Röhre PCF80 #1904 Bild 2

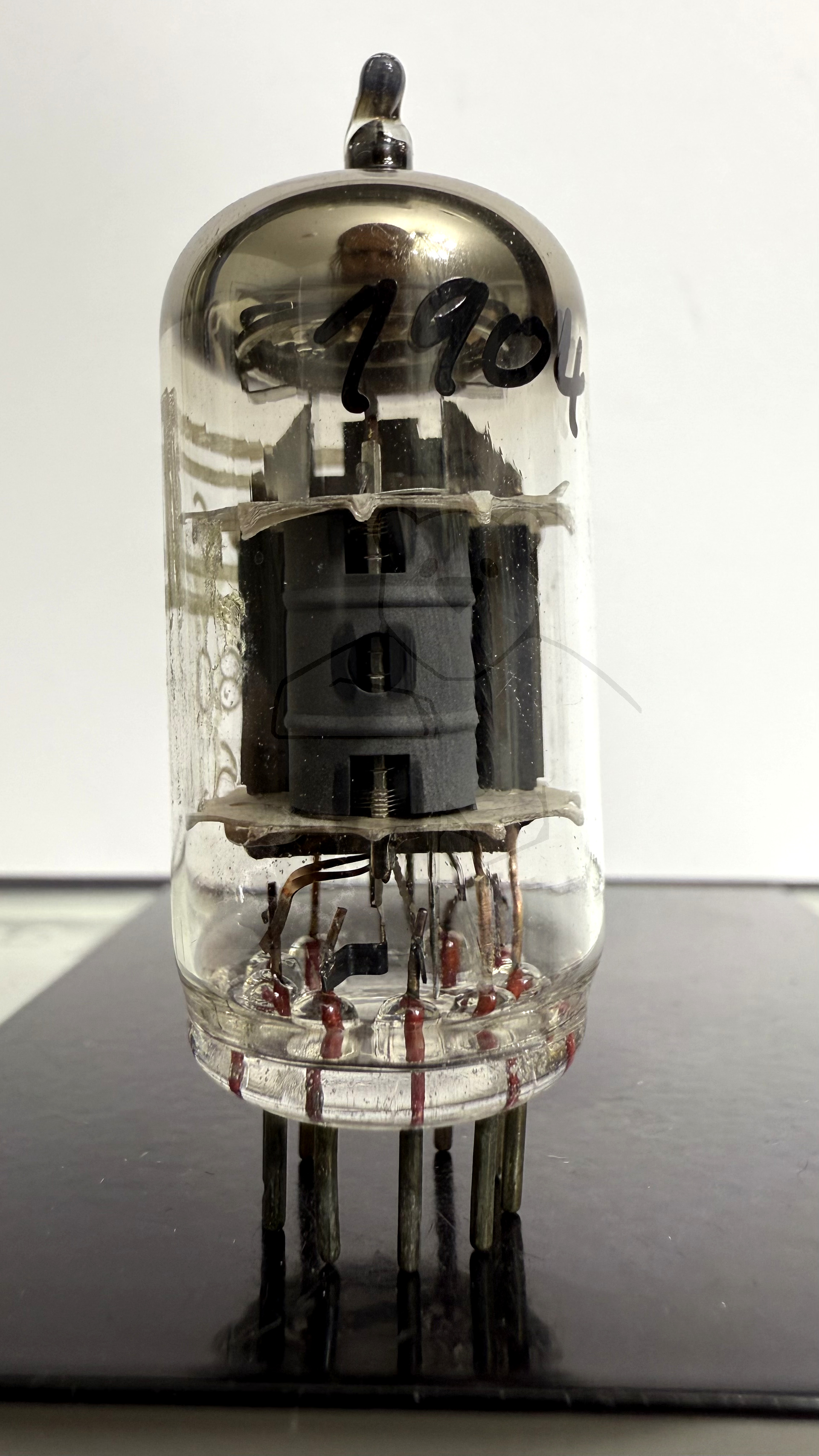

Röhre PCF80 #1904 Bild 3

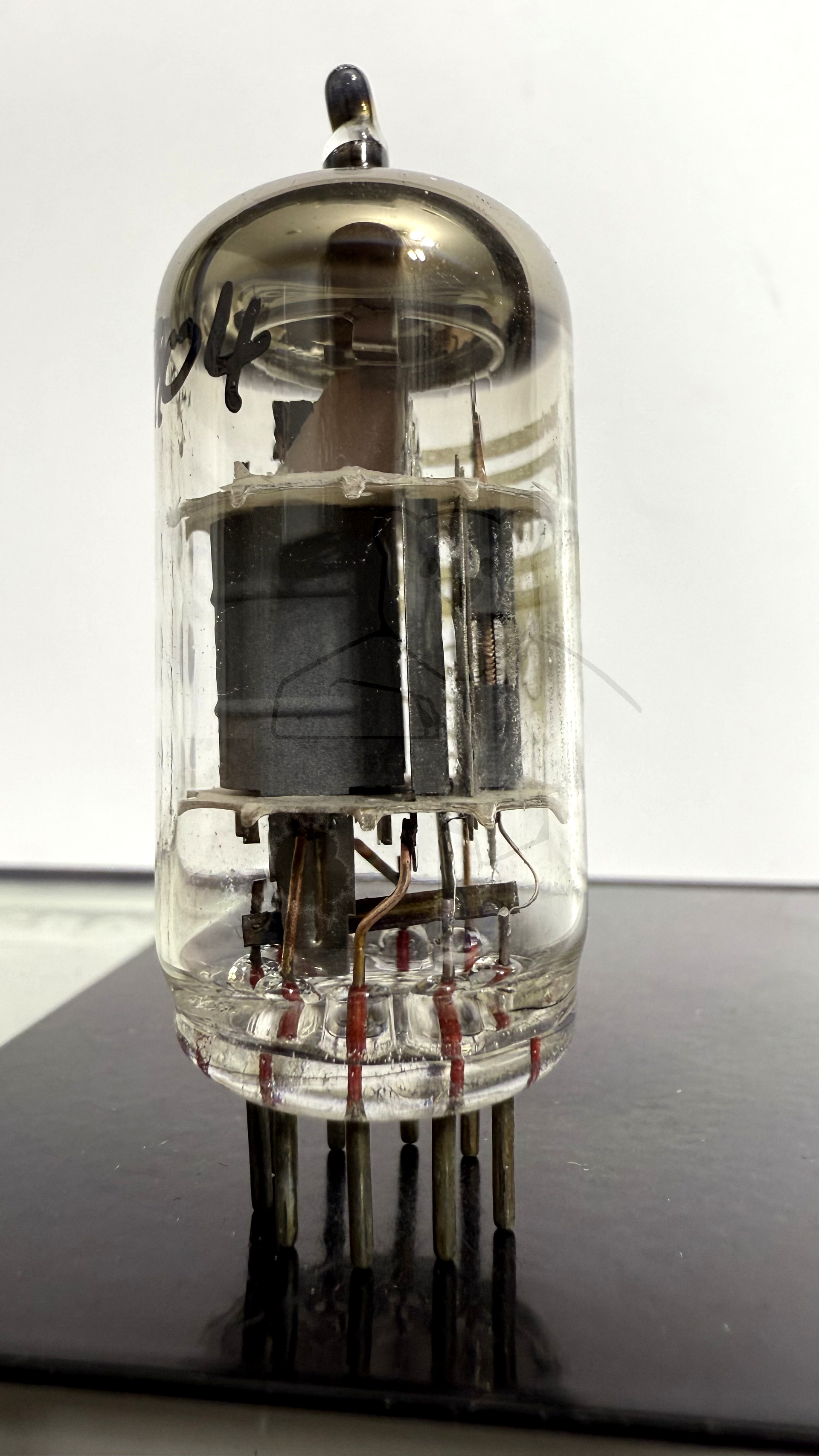

Röhre PCF80 #1904 Bild 4

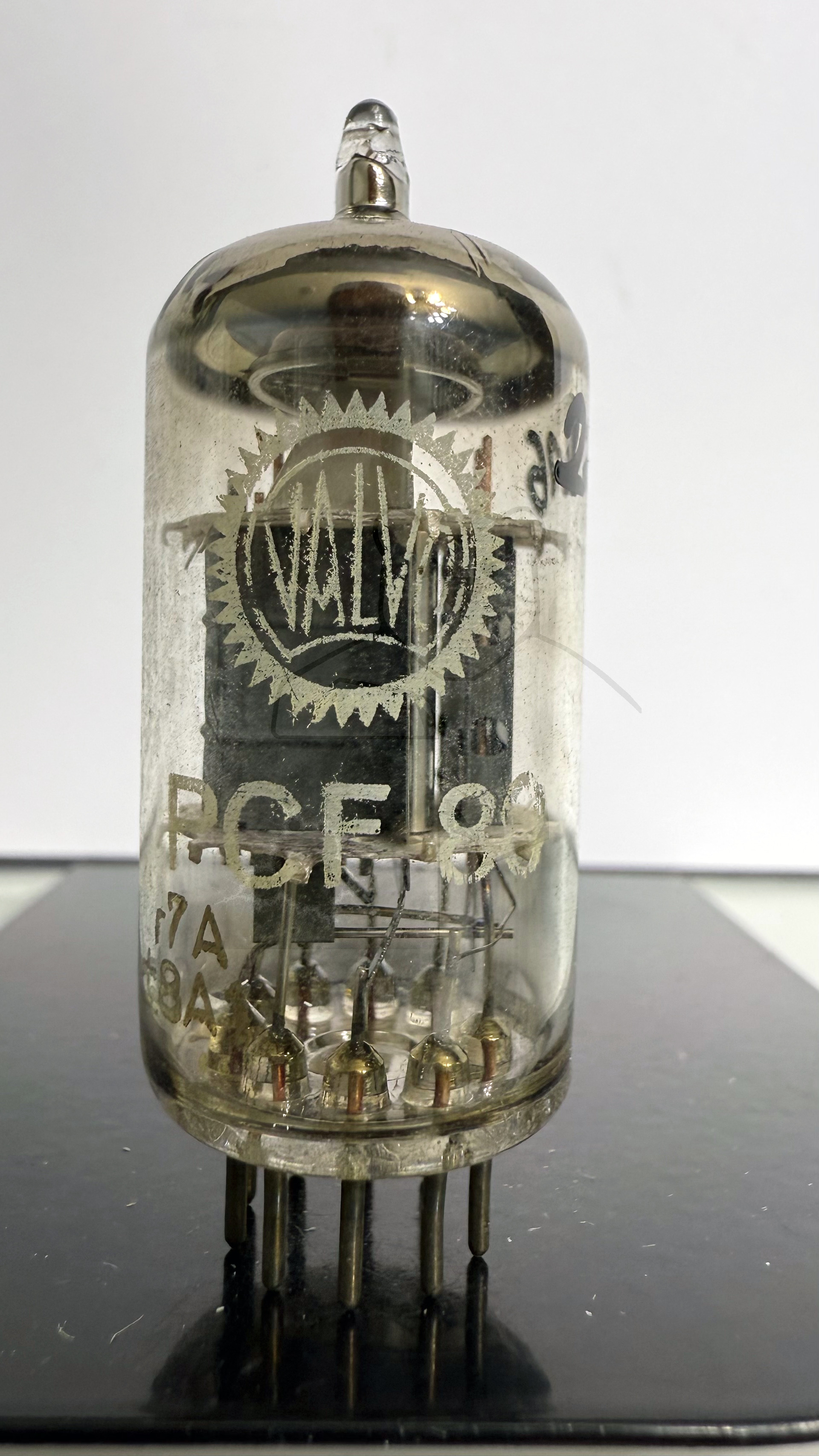

Röhre PCF80 #2216 Bild 1

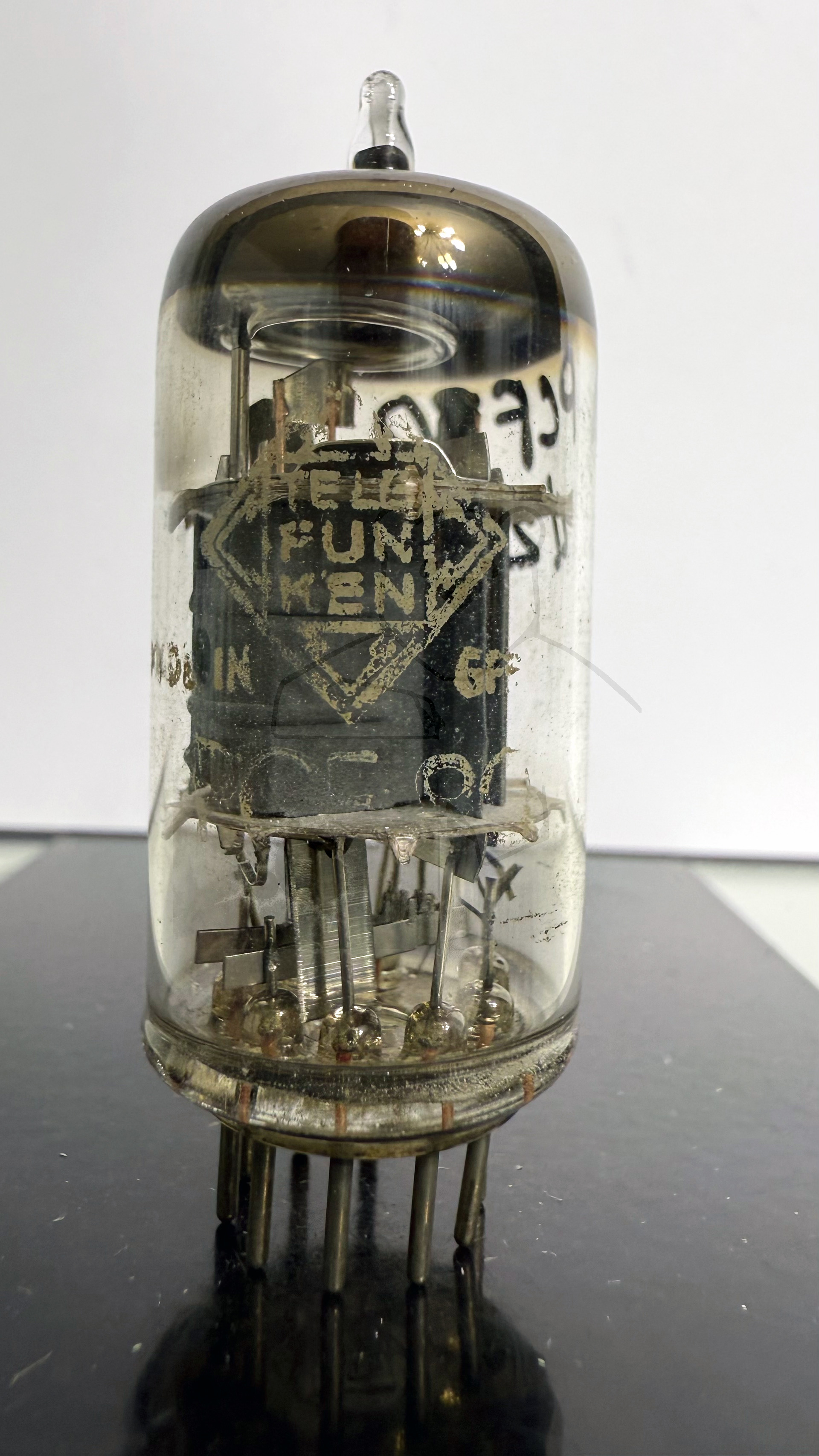

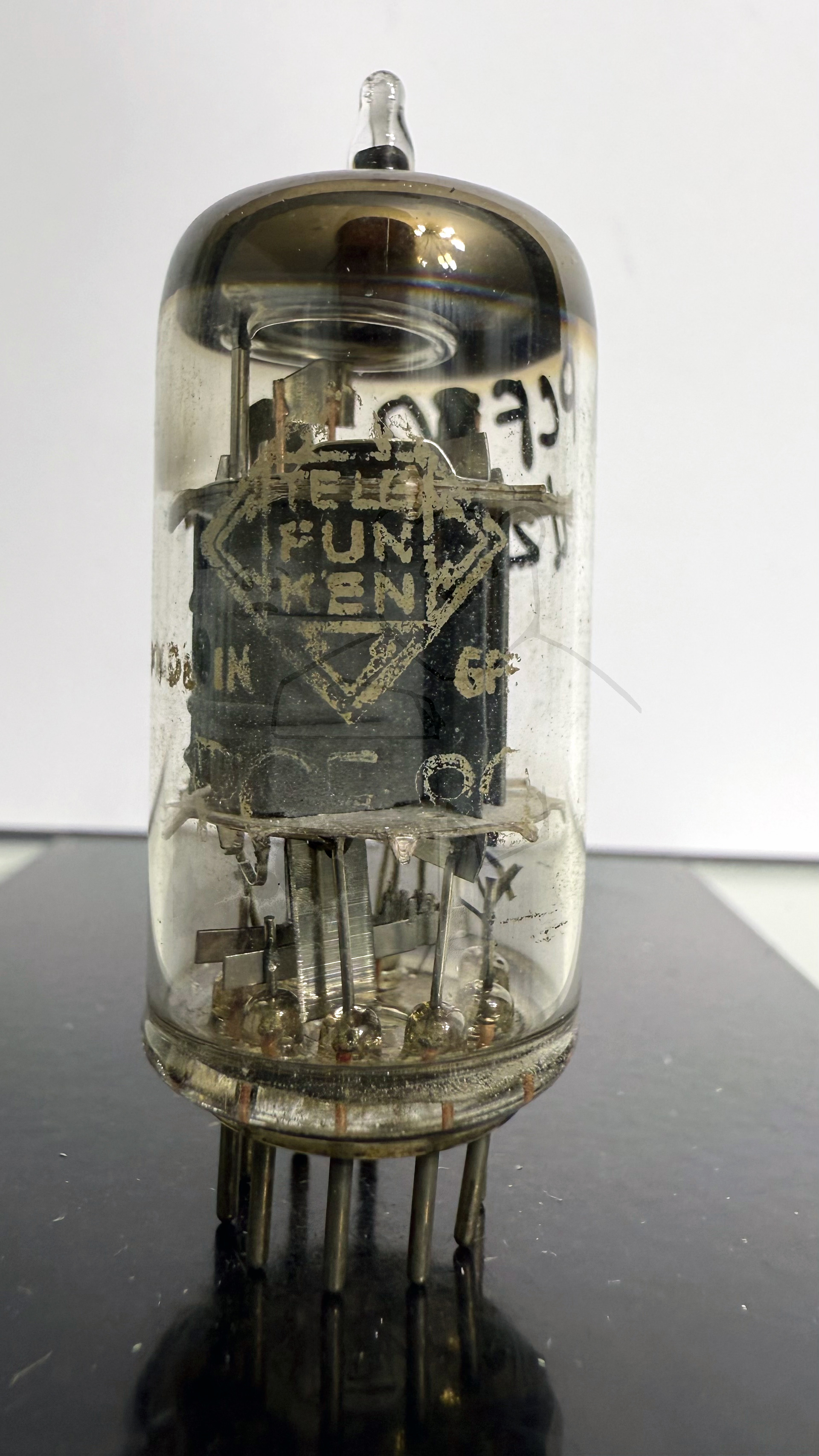

Röhre PCF80 #2233 Bild 1

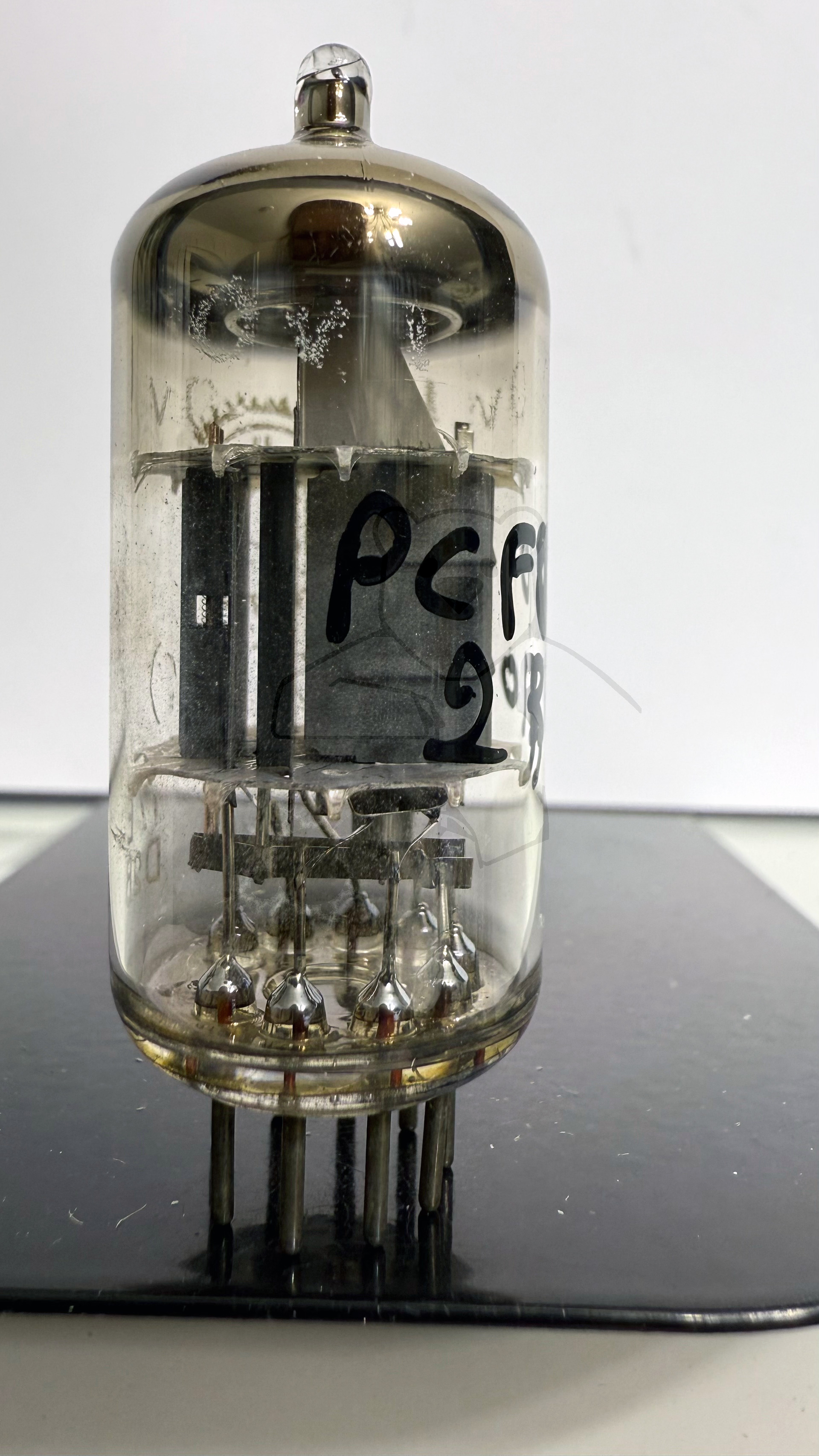

Röhre PCF80 #2310 Bild 1

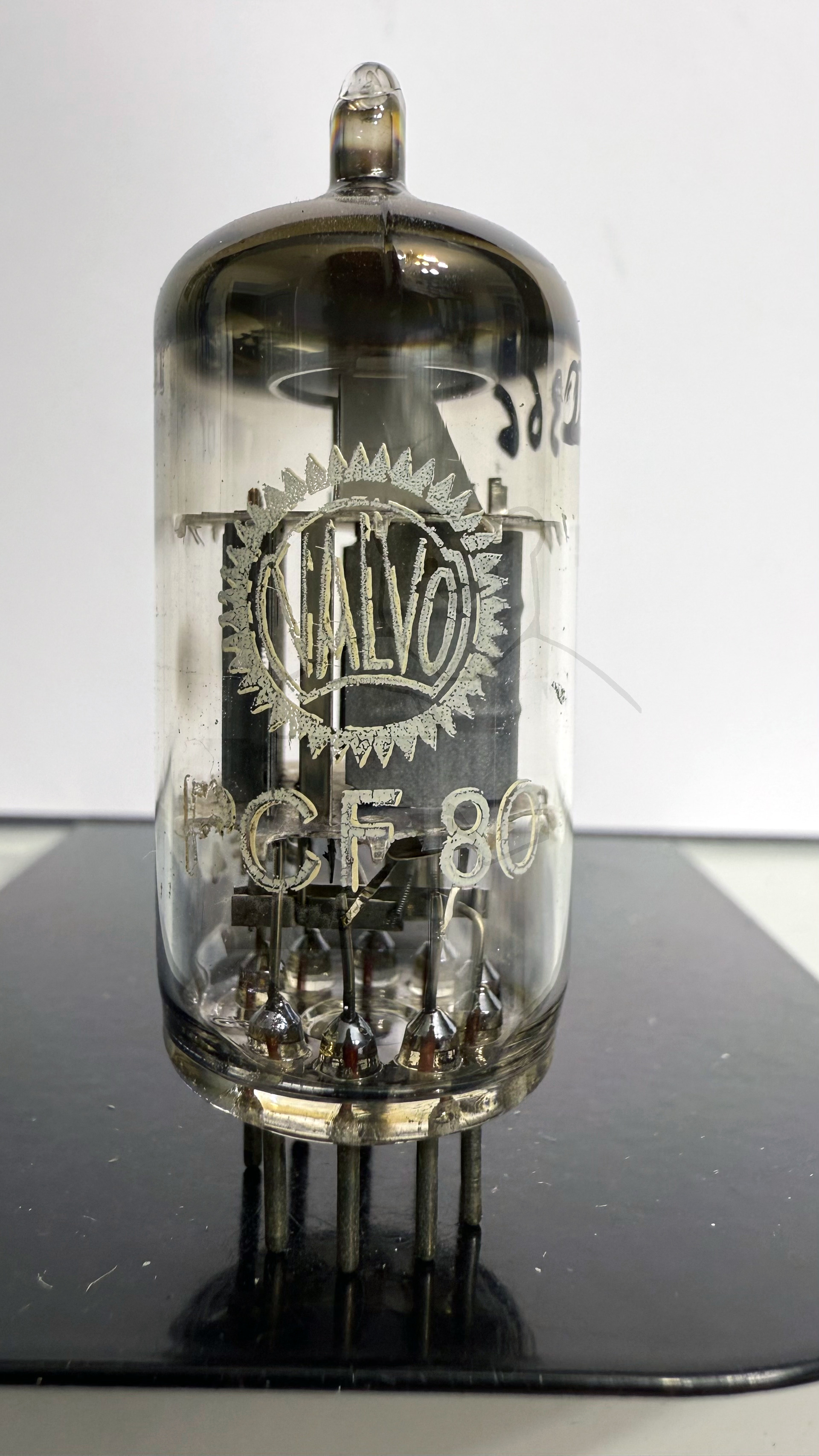

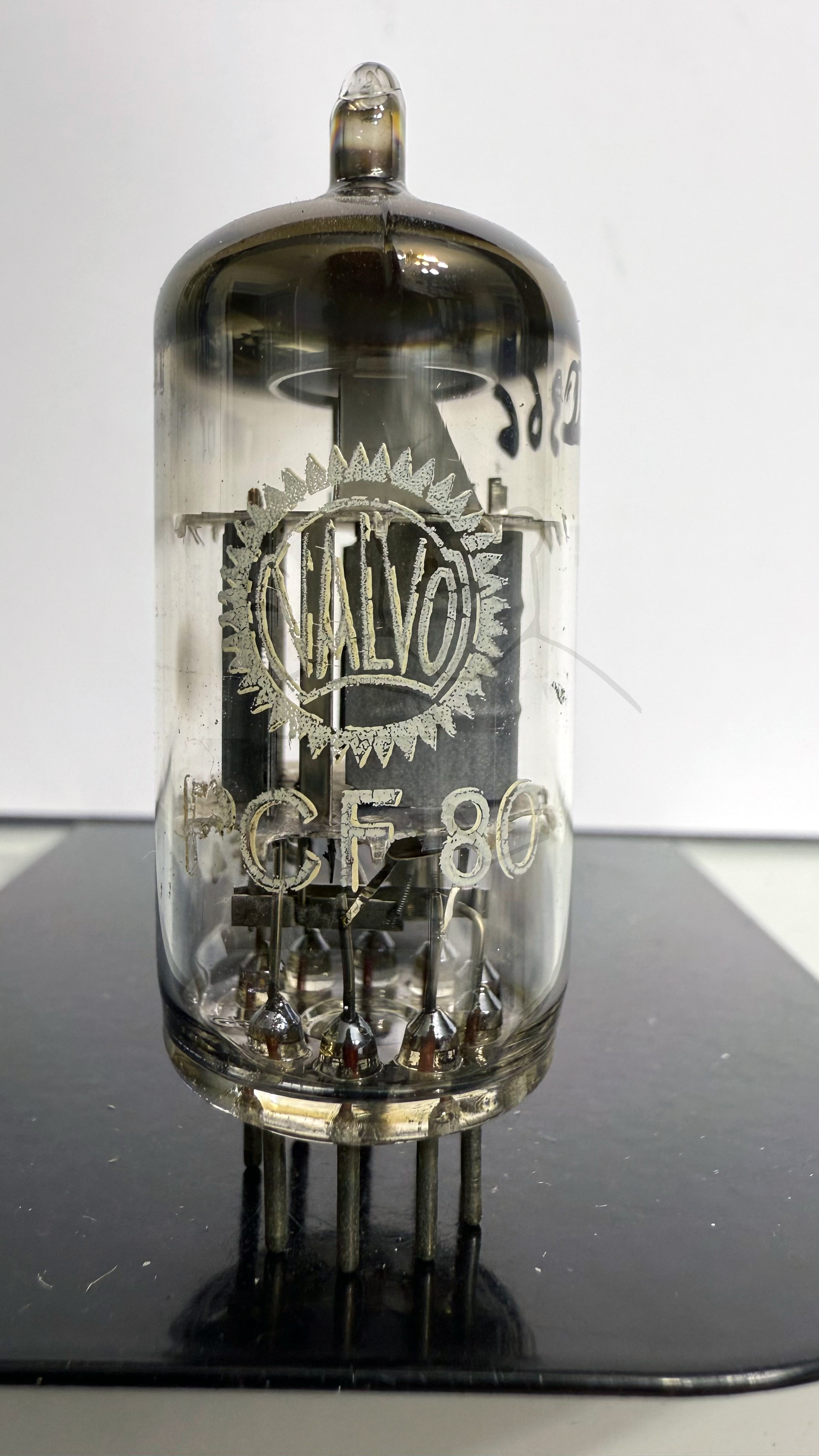

Röhre PCF80 #2366 Bild 1

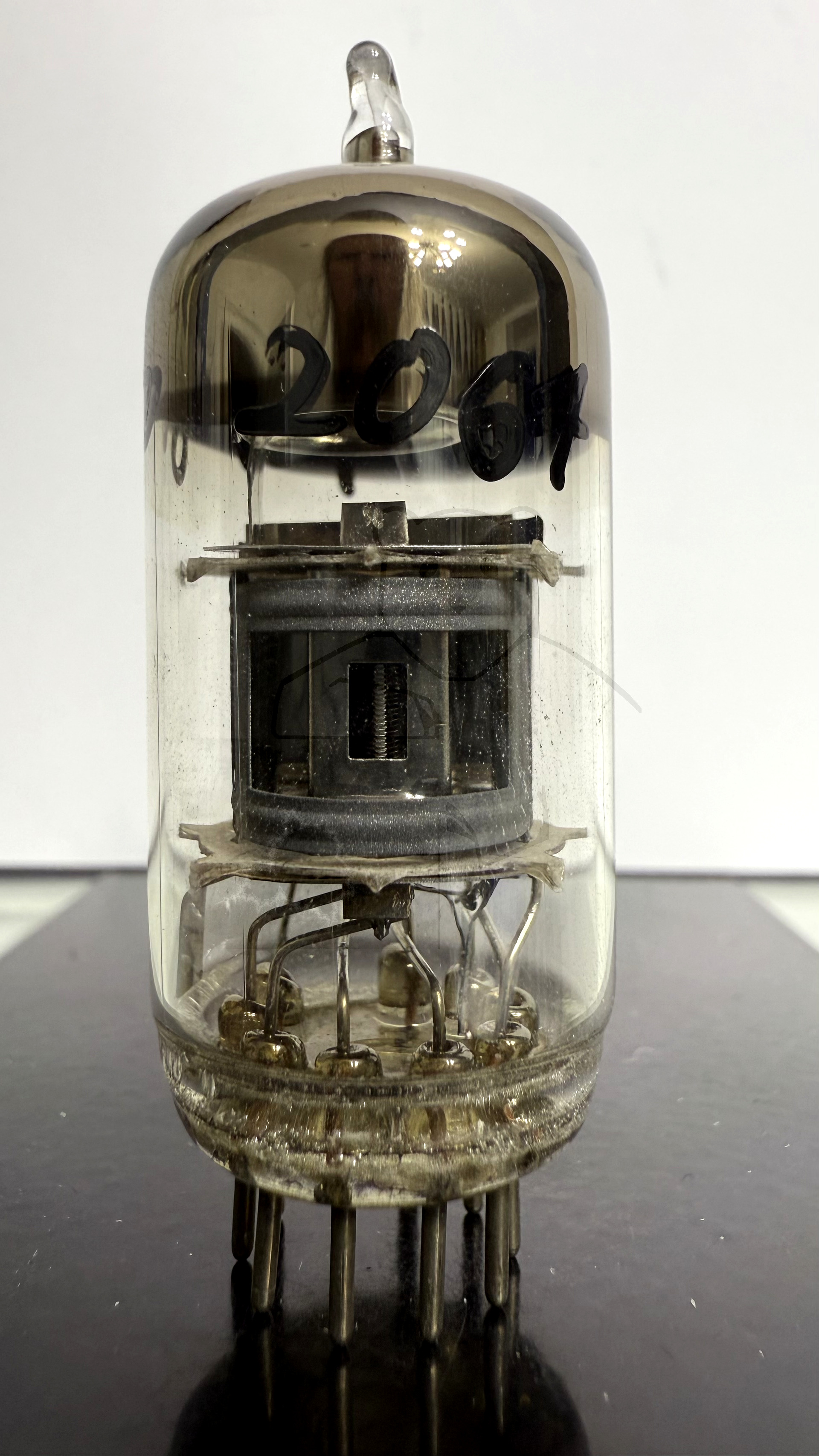

Röhre PCF80 #2067 Bild 1
Röhre PCF80 #4148 Verpackung Bild 1
Röhre PCF80 #4148 Verpackung Bild 2

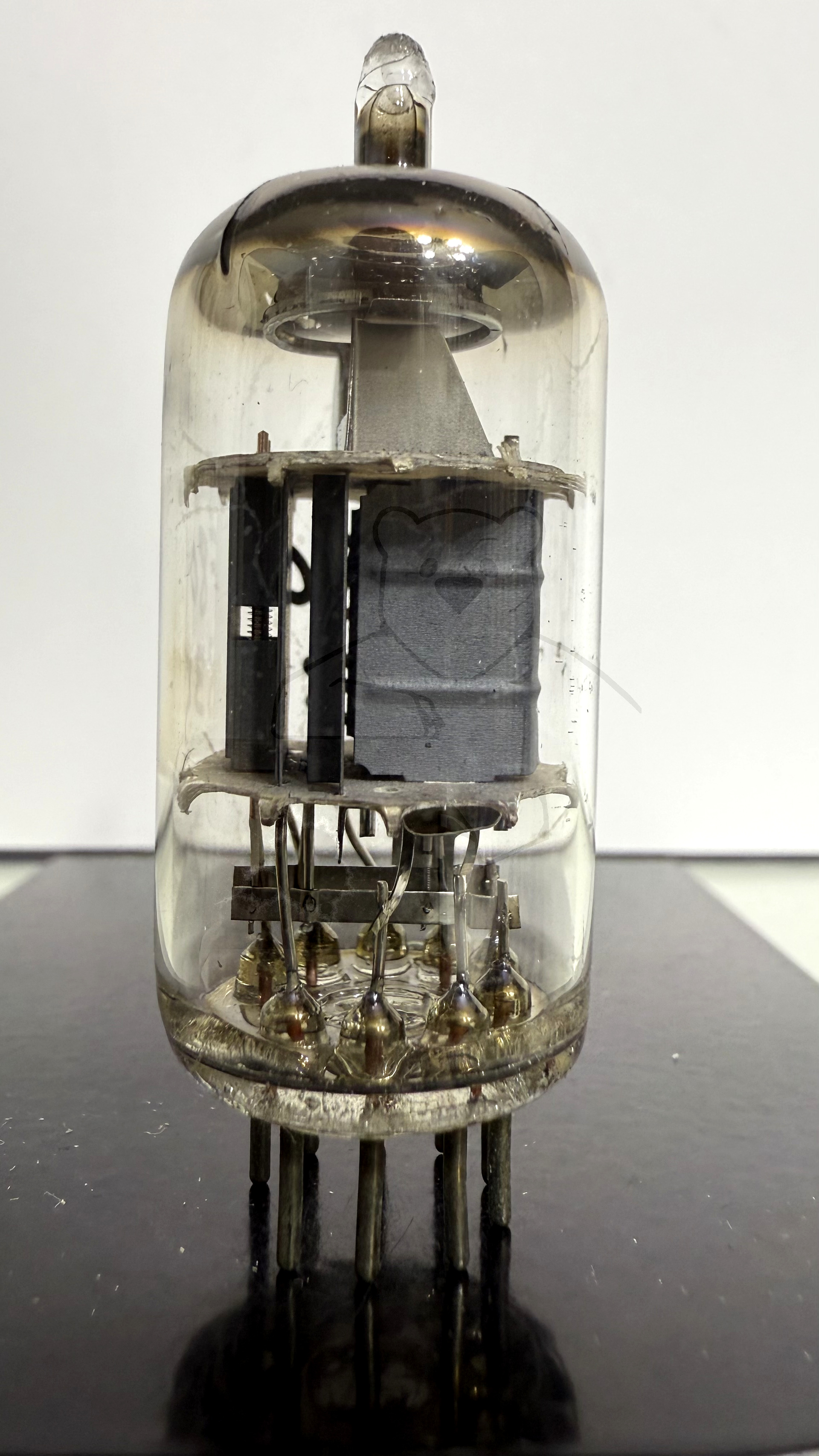

Röhre PCF80 #1835 Bild 1
🔎 Alle Röhren vom Typ PCF80 in der Sammlung
- → PCF80 Inventar: 01817 Hersteller: → Valvo
- → PCF80 Inventar: 01830 Hersteller: → Valvo
- → PCF80 Inventar: 01835 Hersteller: → Unbekannter Hersteller
- → PCF80 Inventar: 01843 Hersteller: → RR Yugoslavia
- → PCF80 Inventar: 01860 Hersteller: → Unbekannter Hersteller
- → PCF80 Inventar: 01861 Hersteller: → Telefunken (Mit Raute im Boden)
- → PCF80 Inventar: 01863 Hersteller: → Unbekannter Hersteller
- → PCF80 Inventar: 01897 Hersteller: → Valvo
- → PCF80 Inventar: 01904 Hersteller: → FSG
- → PCF80 Inventar: 01906 Hersteller: → Tungsram
- → PCF80 Inventar: 01911 Hersteller: → Valvo
- → PCF80 Inventar: 01913 Hersteller: → Unbekannter Hersteller
- → PCF80 Inventar: 01917 Hersteller: → Telefunken (Mit Raute im Boden)
- → PCF80 Inventar: 01918 Hersteller: → Valvo
- → PCF80 Inventar: 01925 Hersteller: → Valvo
- → PCF80 Inventar: 01951 Hersteller: → Unbekannter Hersteller
- → PCF80 Inventar: 01959 Hersteller: → Siemens
- → PCF80 Inventar: 01966 Hersteller: → Siemens
- → PCF80 Inventar: 02011 Hersteller: → Lorenz
- → PCF80 Inventar: 02057 Hersteller: → Valvo
- → PCF80 Inventar: 02067 Hersteller: → Unbekannter Hersteller
- → PCF80 Inventar: 02125 Hersteller: → Valvo
- → PCF80 Inventar: 02151 Hersteller: → Valvo
- → PCF80 Inventar: 02216 Hersteller: → Valvo
- → PCF80 Inventar: 02233 Hersteller: → Telefunken (Mit Raute im Boden)
- → PCF80 Inventar: 02239 Hersteller: → Valvo
- → PCF80 Inventar: 02241 Hersteller: → Valvo
- → PCF80 Inventar: 02242 Hersteller: → Valvo
- → PCF80 Inventar: 02265 Hersteller: → Telefunken (Mit Raute im Boden)
- → PCF80 Inventar: 02310 Hersteller: → Valvo
- → PCF80 Inventar: 02315 Hersteller: → Valvo
- → PCF80 Inventar: 02357 Hersteller: → Valvo
- → PCF80 Inventar: 02366 Hersteller: → Valvo
- → PCF80 Inventar: 02367 Hersteller: → Valvo
- → PCF80 Inventar: 02370 Hersteller: → Unbekannter Hersteller
- → PCF80 Inventar: 02373 Hersteller: → Unbekannter Hersteller
- → PCF80 Inventar: 02395 Hersteller: → Valvo
- → PCF80 Inventar: 02397 Hersteller: → Valvo
- → PCF80 Inventar: 02415 Hersteller: → Funkwerk Erfurt
- → PCF80 Inventar: 02417 Hersteller: → SEL – Lorenz
- → PCF80 Inventar: 04148 Hersteller: → Philips Miniwatt
- → PCF80 Inventar: 04182 Hersteller: → Philips
- → PCF80 Inventar: 04183 Hersteller: → Philips
- → PCF80 Inventar: 04184 Hersteller: → Philips
- → PCF80 Inventar: 04185 Hersteller: → Philips
- → PCF80 Inventar: 05561 Hersteller: → Tesla
- → PCF80 Inventar: 06784 Hersteller: → Valvo
- → PCF80 Inventar: 06785 Hersteller: → Valvo
- → PCF80 Inventar: 07321 Hersteller: → Siemens
- → PCF80 Inventar: 07322 Hersteller: → Valvo
- → PCF80 Inventar: 07323 Hersteller: → Siemens
- → PCF80 Inventar: 07324 Hersteller: → Siemens
