đ Beschreibung der Röhre: PCF80 Inventarnummer: 01843
| Name | â PCF80 |
| Vergleichsname | 9A8 |
| Hersteller | â RR Yugoslavia |
| Heizspannung (Volt) | 9 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 516 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S20 |
đ Beschreibung der Systeme fĂŒr die Röhre: PCF80
| System 1 | System 2 | |
| Kathode | 8 | 7 |
| Gitter 1 | 9 | 2 |
| Gitter 2 | 3 | |
| Gitter 3 | 7 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 1 | 6 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 7 | 7 |
| Funktion | â Breitbandverstaerker, Triode |
â Breitbandverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der PCF80
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: PCF80
Datenblatt PCF80 La Radiotechnique [www.tubedata.info].pdf (139 kB)
Datenblatt PCF80 Mazda Belvu [www.tubedata.info].pdf (49 kB)
Datenblatt PCF80 Philips Version 1 [www.tubedata.info].pdf (1669 kB)
Datenblatt PCF80 Philips Version 2 [www.tubedata.info].pdf (334 kB)
Datenblatt PCF80 Telefunken Handbuch der Rundfunk Roehren Band 2.pdf (5105 kB)
Pruefkarte PCF80 8A8 - Funke W19 Roehrenpruefer.pdf (156 kB)
Pruefkarte PCF80 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (192 kB)
Pruefkarte PCF80 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (198 kB)
Pruefkarte PCF80 PCF82 8A8 - Funke W19 Roehrenpruefer.pdf (163 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: PCF80

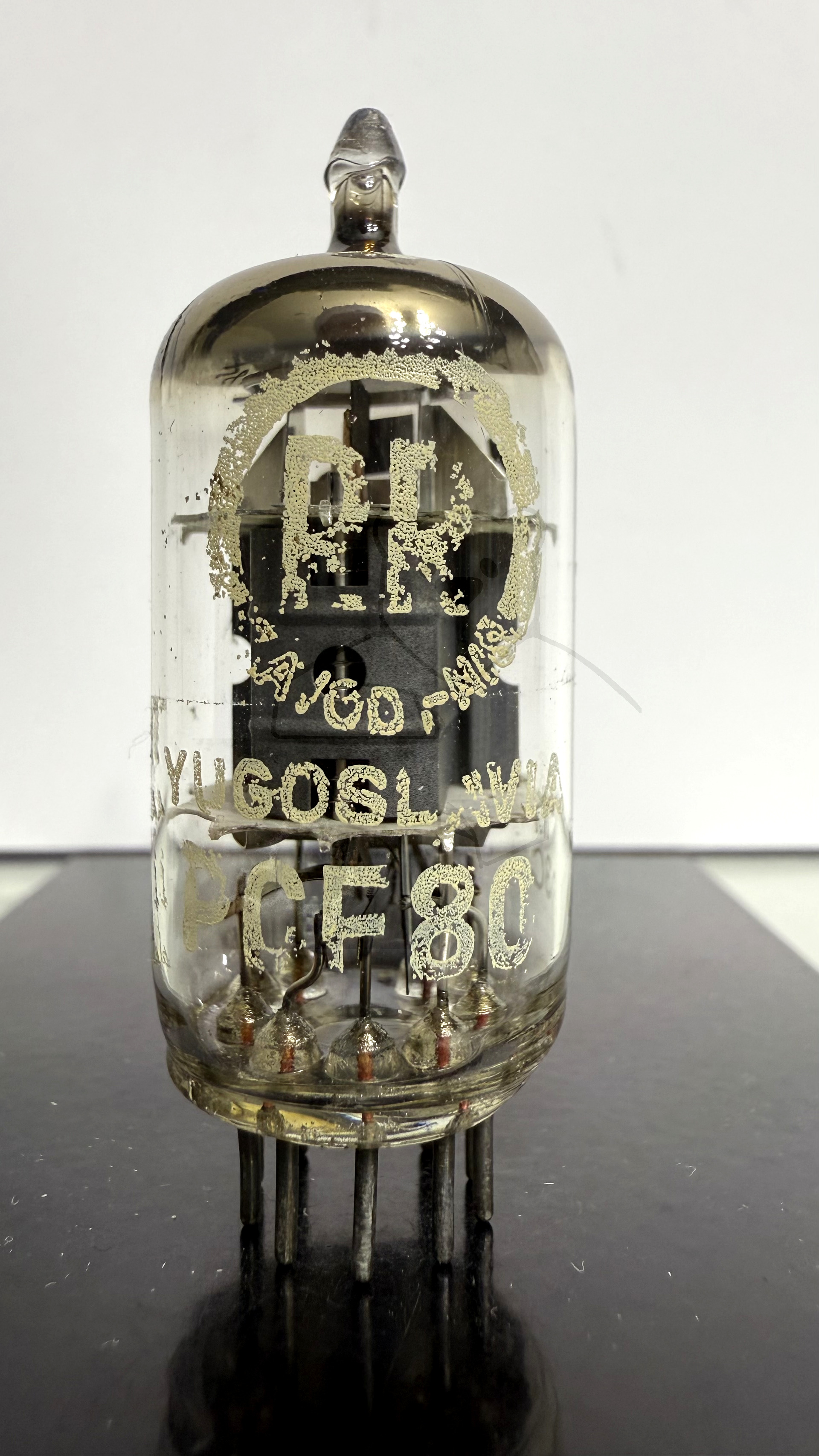

Röhre PCF80 #1843 Bild 1
