🔎 Beschreibung der Röhre: EBF89 Inventarnummer: 01493
| Name | → EBF89 📺 Mit Video |
| Vergleichsname | 6DC8 |
| Hersteller | → Siemens |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 357 |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S119a |
🔎 Beschreibung der Systeme für die Röhre: EBF89
| System 1 | System 2 | |
| Kathode | 3 | 3 |
| Gitter 1 | 2 | |
| Gitter 2 | 1 | |
| Gitter 3 | 9 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 6 | 8 |
| Anode 2 | 7 | |
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 3 | 3 |
| Funktion | → Hochfrequenzverstaerker, Pentode |
→ Demodulator |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der EBF89
Bildquelle: Telefunken Datenblatt
🔎 YouTube Video zu EBF89
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/3TflG1mNWGg (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: EBF89
Datenblatt EBF89 Lamina [www.tubedata.info].pdf (1284 kB)
Datenblatt EBF89 Mazda Belvu [www.tubedata.info].pdf (494 kB)
Datenblatt EBF89 Philips Version 1 [www.tubedata.info].pdf (214 kB)
Datenblatt EBF89 Philips Version 2 [www.tubedata.info].pdf (67 kB)
Datenblatt EBF89 Telefunken.pdf (112 kB)
Pruefkarte EBF80 EBF89 6N8 - Karte 1 - Funke W19 Roehrenpruefer.pdf (159 kB)
Pruefkarte EBF80 EBF89 6N8 - Karte 2 - Funke W19 Roehrenpruefer.pdf (155 kB)
Pruefkarte EBF89 - Funke W19 Roehrenpruefer.pdf (156 kB)
Pruefkarte EBF89 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (220 kB)
Pruefkarte EBF89 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (213 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: EBF89

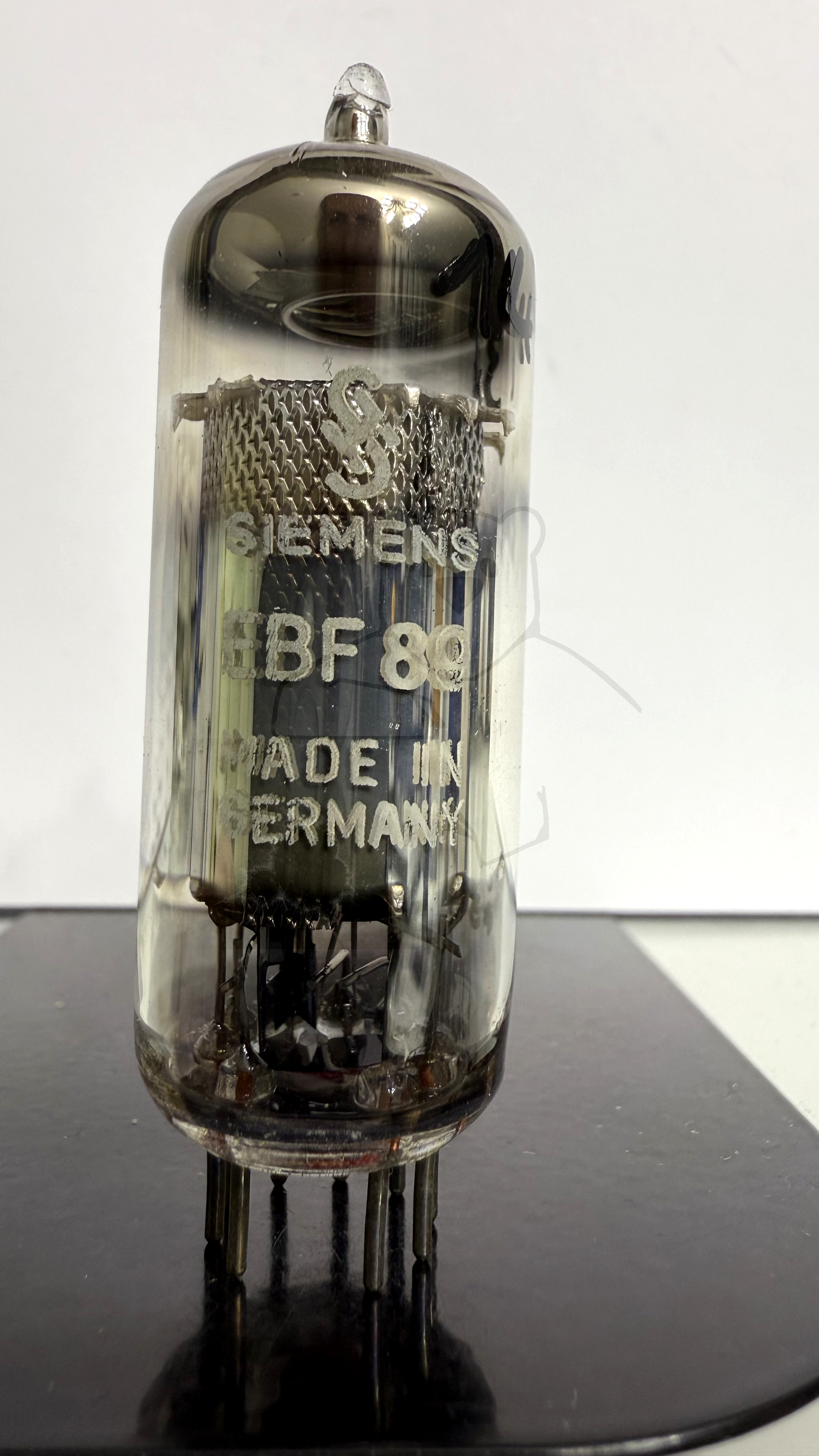

Röhre EBF89 #1493 Bild 1
