đ Beschreibung der Röhre: EF89 Inventarnummer: 01445
| Name | â EF89 |
| Vergleichsname | 6DA6 |
| Hersteller | â WF |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,2 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | Markiert als 'Erste Wahl' GK15 |
| Kenn Nummer | E7078 |
| Ătz- Produktionscode | |
| Serien Nummer | 21026 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S119b |
đ Beschreibung der Systeme fĂŒr die Röhre: EF89
| System 1 | |
| Kathode | 3 |
| Gitter 1 | 2 |
| Gitter 2 | 8 |
| Gitter 3 | 9 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 7 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | 1 |
| Funktion | â Hochfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EF89
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: EF89
Datenblatt EF89 Brimar [www.tubedata.info].pdf (51 kB)
Datenblatt EF89 La Radiotechnique [www.tubedata.info].pdf (98 kB)
Datenblatt EF89 Mazda Belvu [www.tubedata.info].pdf (176 kB)
Datenblatt EF89 Philips Version 1 [www.tubedata.info].pdf (285 kB)
Datenblatt EF89 Philips Version 2 [www.tubedata.info].pdf (59 kB)
Datenblatt EF89 Telefunken Handbuch der Rundfunk Roehren Band 1.pdf (3569 kB)
Pruefkarte EF80 EF802 EF89 6BX6 EF800 - Funke W19 Roehrenpruefer.pdf (178 kB)
Pruefkarte EF89 - Neuberger RPM370 Roehrenmessgeraet.pdf (221 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EF89

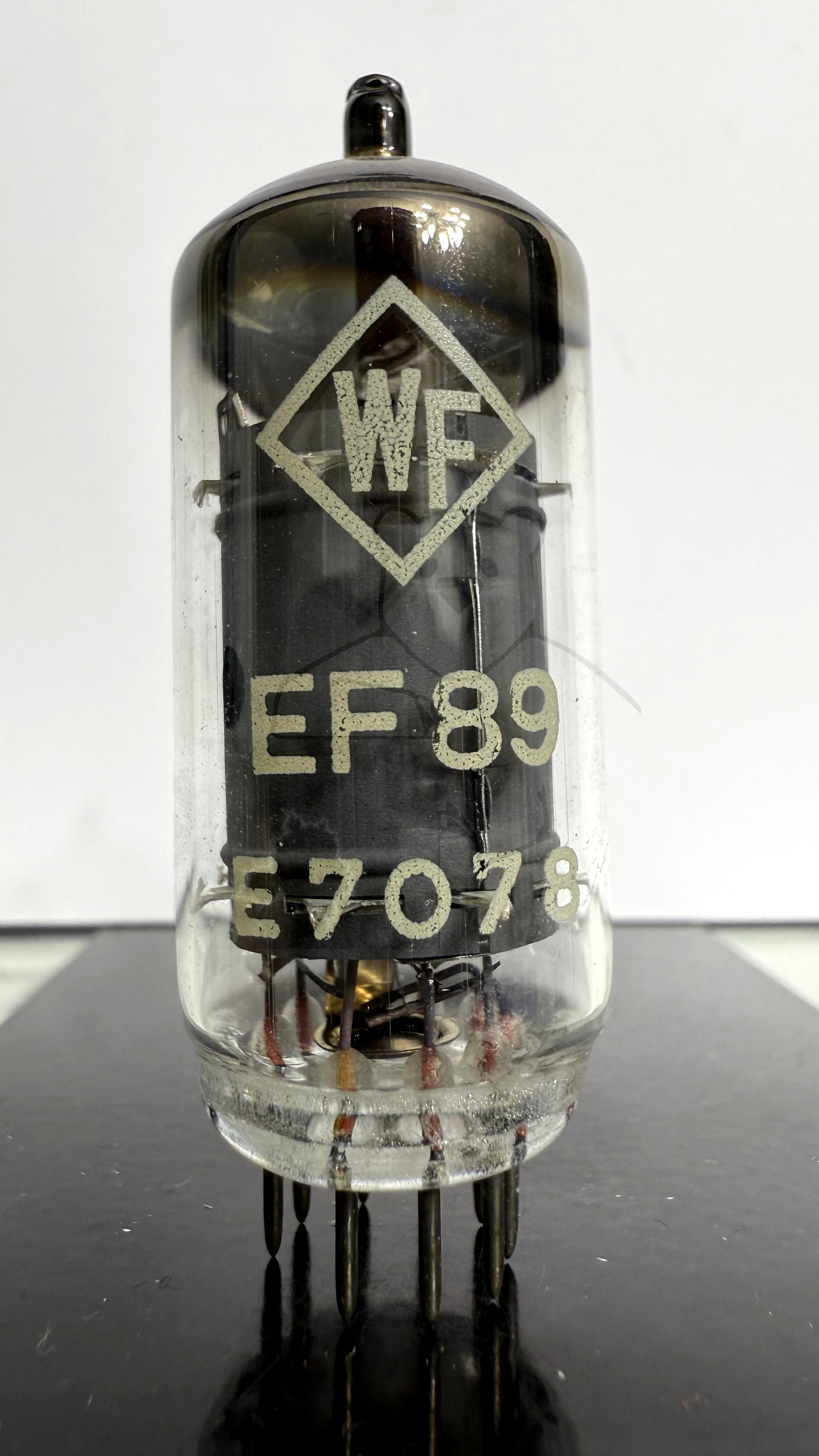

Röhre EF89 #1445 Bild 1
