Daten und Bilder der Röhre: ECH83

🔎 Beschreibung der Röhre: ECH83 Inventarnummer: 01418

Name	→ ECH83
Vergleichsname	6DS8
Hersteller	→ Valvo
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Informationen Röhrentyp
Informationen	Ovl
Kenn Nummer	160
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S24

🔎 Beschreibung der Systeme für die Röhre: ECH83

	System 1	System 2
Kathode	3	3
Gitter 1	9	2
Gitter 2		1
Gitter 3		7
Gitter 4		1
Gitter 5		3
Gitter 6
Gitter 7
Anode 1	8	6
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	3	3
Funktion	→ Breitbandverstaerker, Triode	→ Mischroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der ECH83

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: ECH83
Datenblatt ECH83 La Radiotechnique [www.tubedata.info].pdf (136 kB)
Datenblatt ECH83 Philips Version 1 [www.tubedata.info].pdf (381 kB)
Datenblatt ECH83 Philips Version 2 [www.tubedata.info].pdf (78 kB)
Datenblatt ECH83 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (2698 kB)
Pruefkarte ECH83 - Karte 1 - Funke W19 Roehrenpruefer.pdf (151 kB)
Pruefkarte ECH83 - Karte 2 - Funke W19 Roehrenpruefer.pdf (149 kB)
Pruefkarte ECH83 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (222 kB)
Pruefkarte ECH83 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (222 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: ECH83

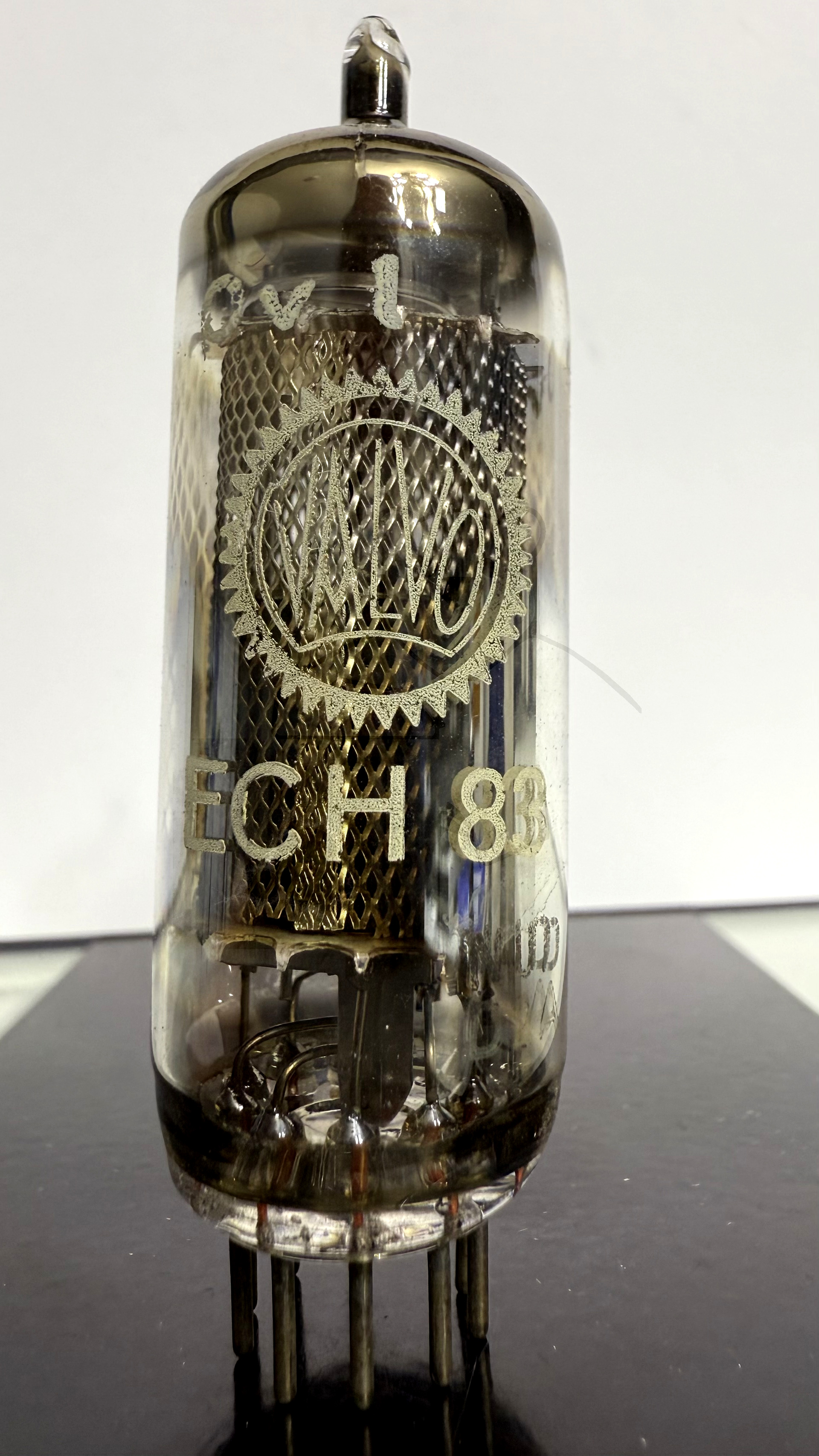

Röhre ECH83 #1418 Bild 1
