🔎 Beschreibung der Röhre: ECH83
| Name | ECH83 |
| Vergleichsname | 6DS8 |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 18.03.2016 19:57:09 |
🔎 Beschreibung der Systeme für die Röhre: ECH83
| System 1 | System 2 | |
| Kathode | 3 | 3 |
| Gitter 1 | 9 | 2 |
| Gitter 2 | 1 | |
| Gitter 3 | 7 | |
| Gitter 4 | 1 | |
| Gitter 5 | 3 | |
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 8 | 6 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 3 | 3 |
| Funktion | → Breitbandverstaerker, Triode |
→ Mischroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

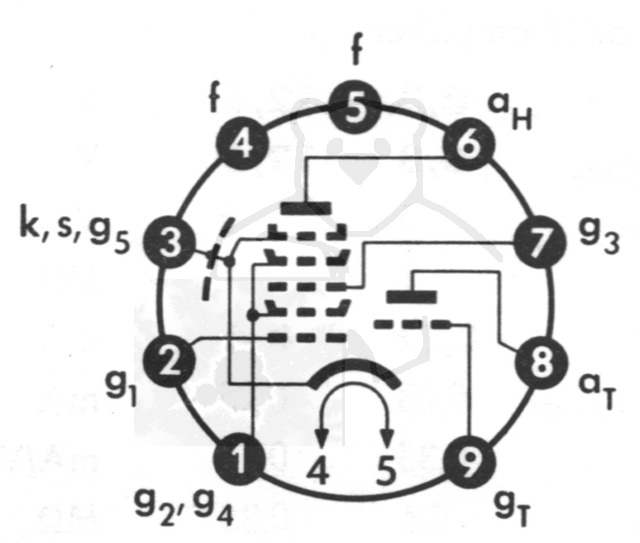

🔎 Sockelschaltung der ECH83
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: ECH83
Datenblatt ECH83 La Radiotechnique [www.tubedata.info].pdf (136 kB)
Datenblatt ECH83 Philips Version 1 [www.tubedata.info].pdf (381 kB)
Datenblatt ECH83 Philips Version 2 [www.tubedata.info].pdf (78 kB)
Datenblatt ECH83 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (2698 kB)
Pruefkarte ECH83 - Karte 1 - Funke W19 Roehrenpruefer.pdf (151 kB)
Pruefkarte ECH83 - Karte 2 - Funke W19 Roehrenpruefer.pdf (149 kB)
Pruefkarte ECH83 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (222 kB)
Pruefkarte ECH83 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (222 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: ECH83

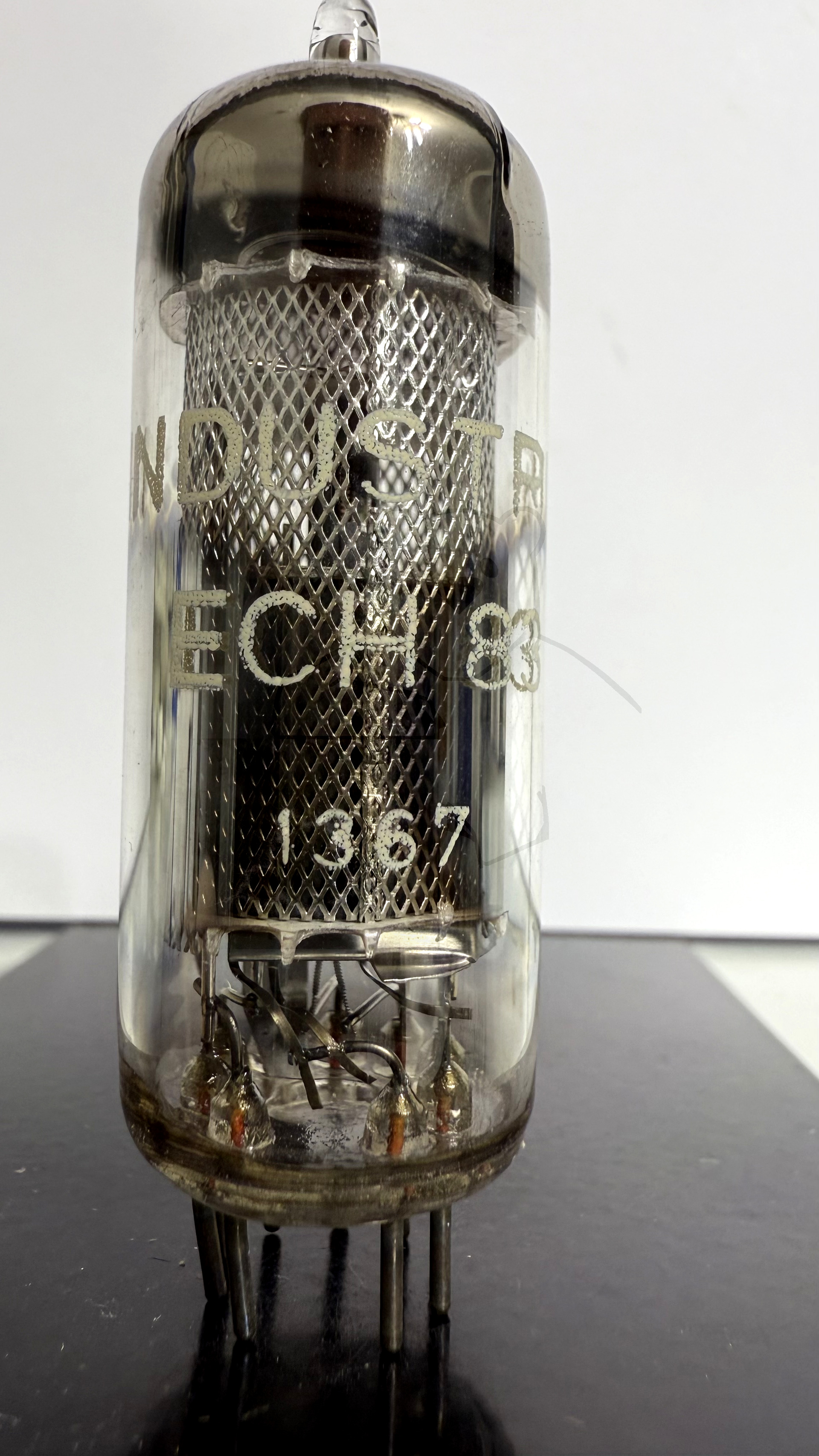

Röhre ECH83 #7094 Bild 1

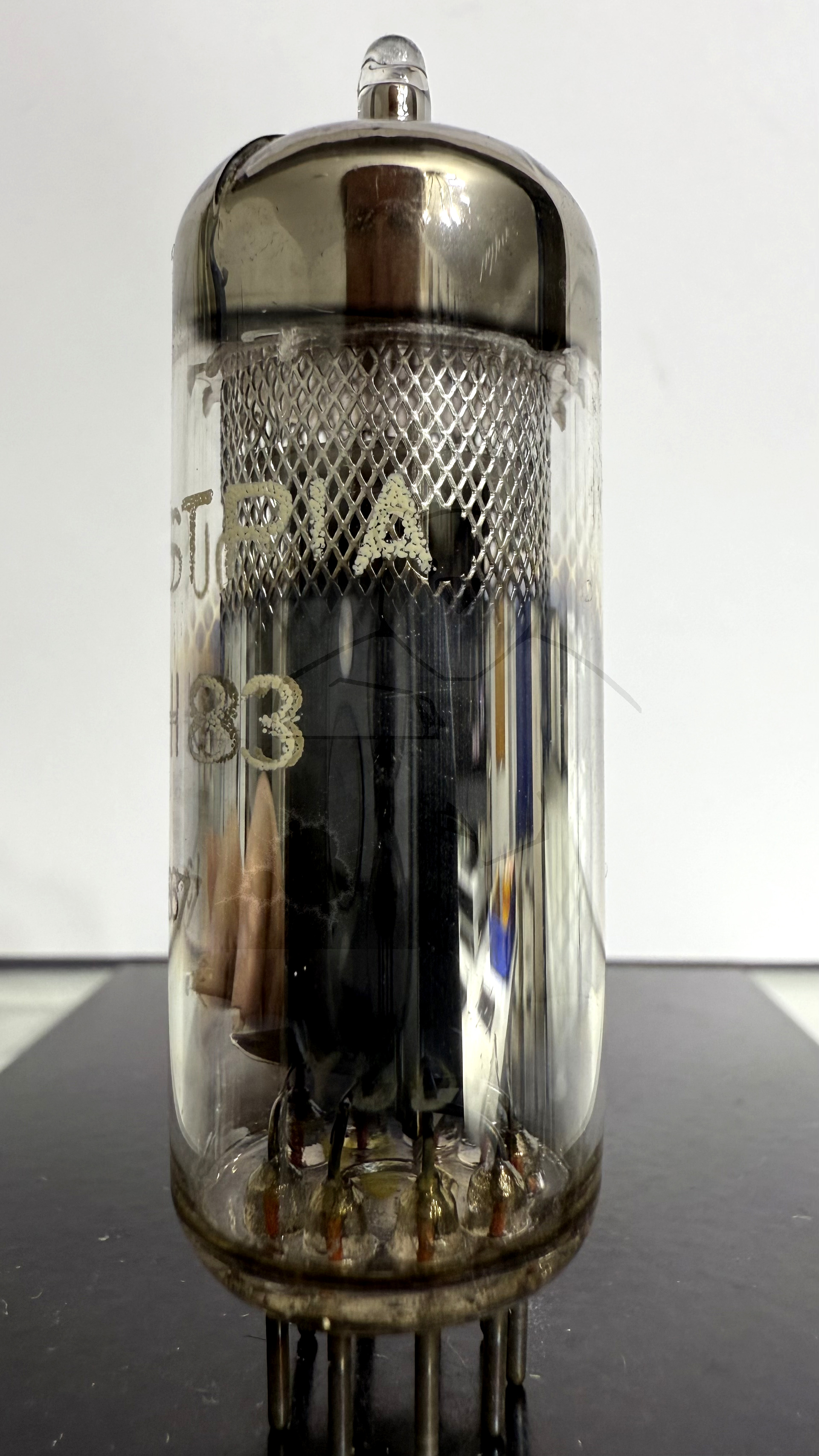

Röhre ECH83 #7094 Bild 2

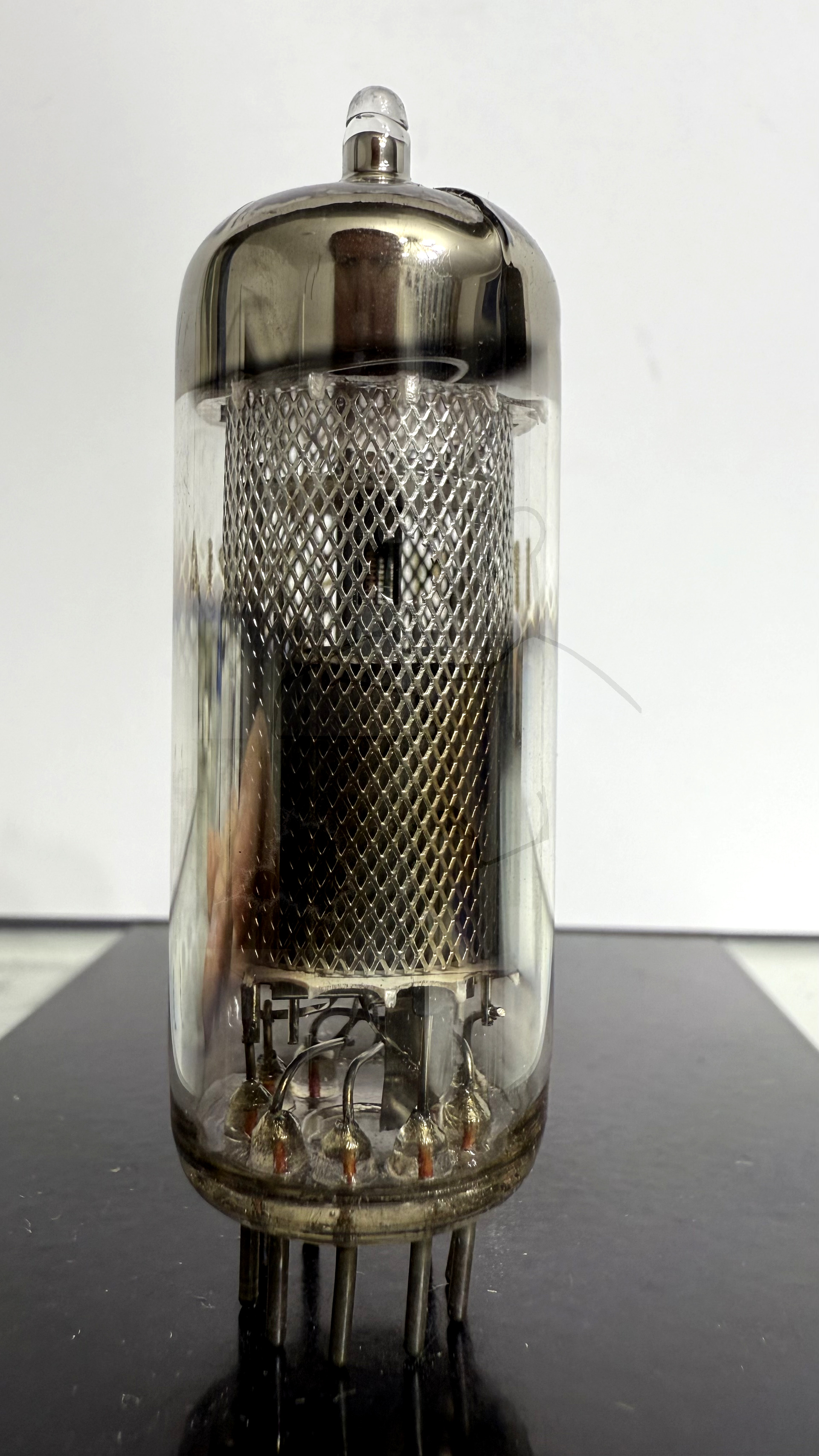

Röhre ECH83 #7094 Bild 3

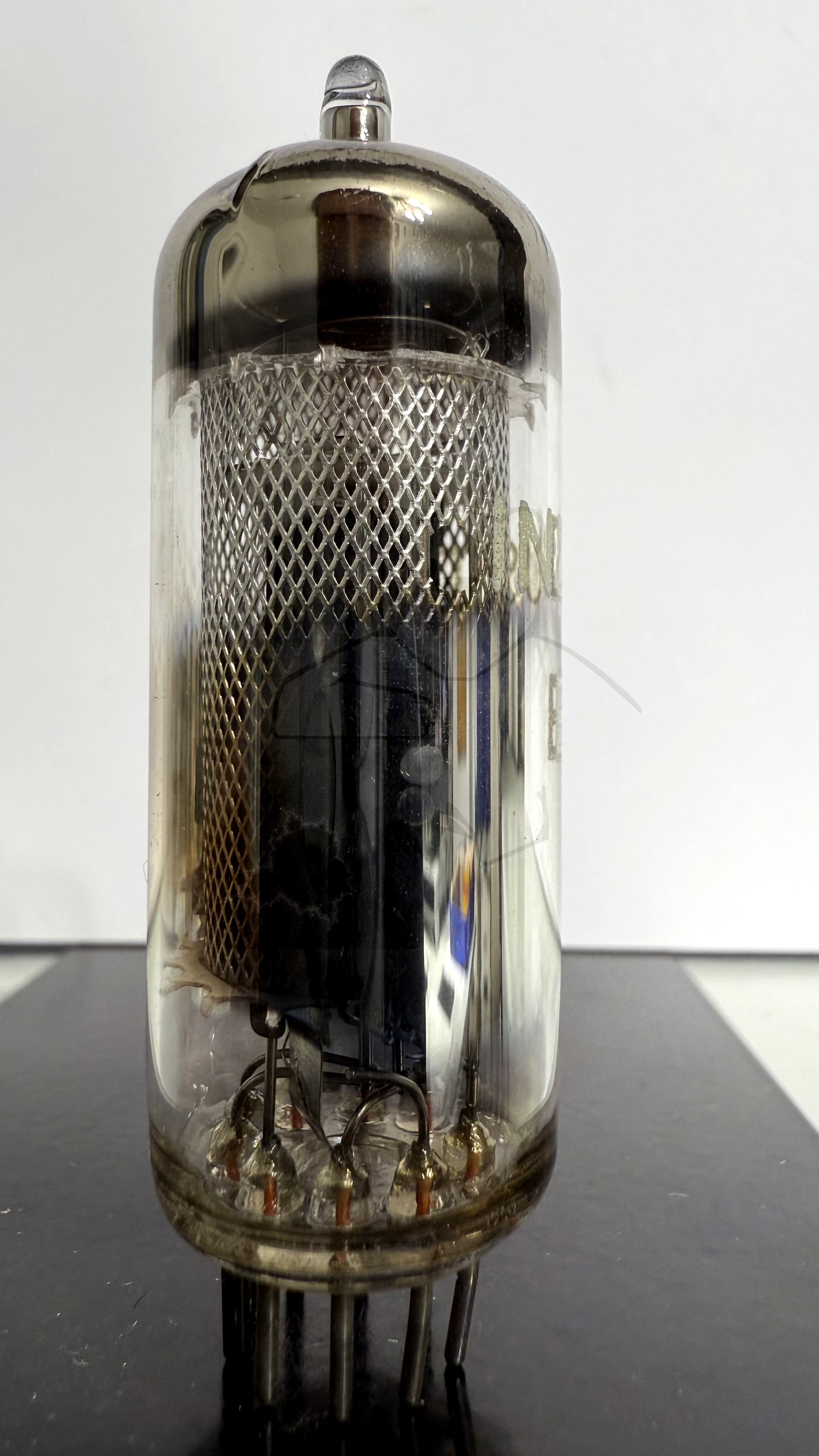

Röhre ECH83 #7094 Bild 4

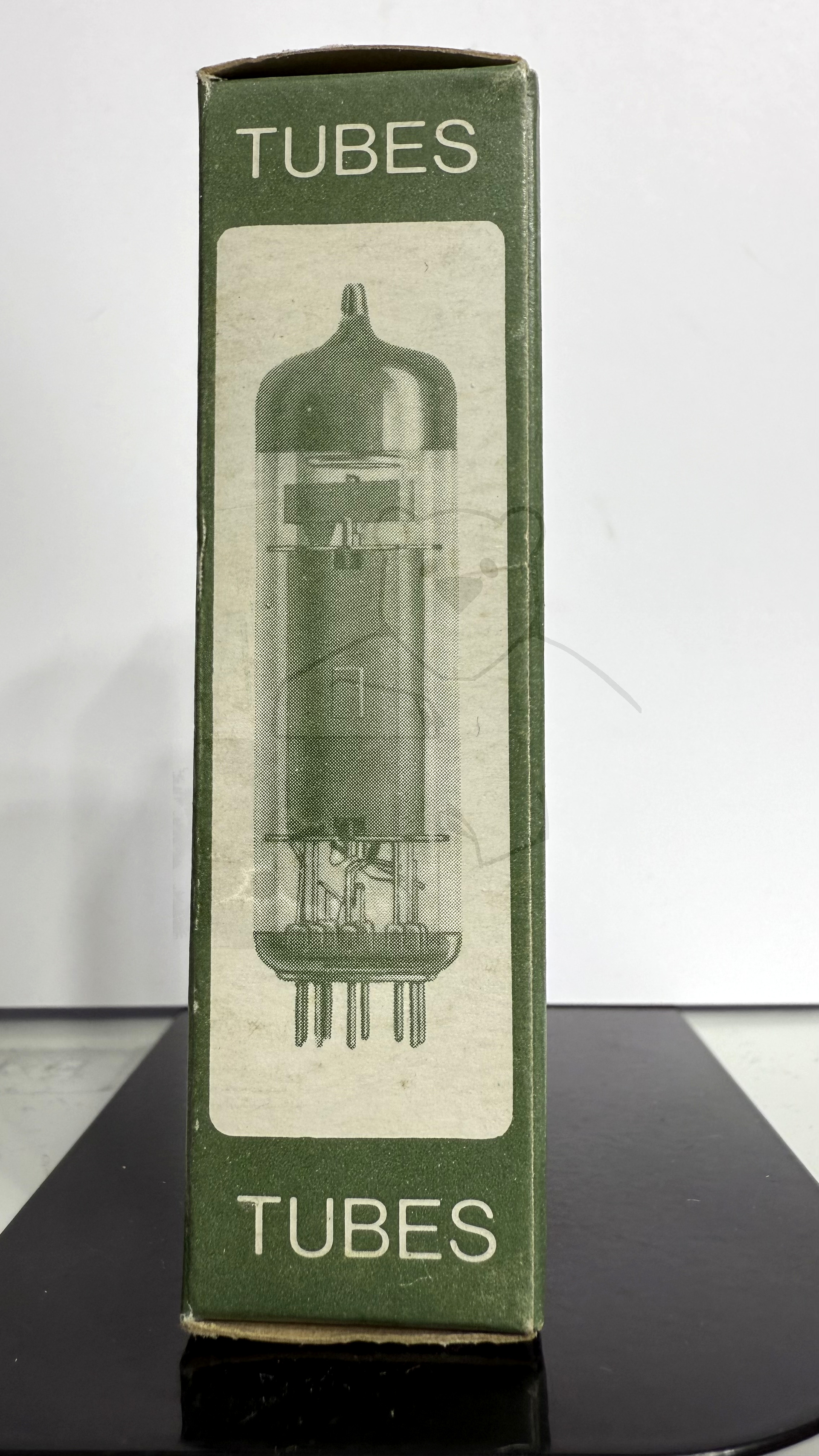

Röhre ECH83 #7094 Verpackung Bild 1

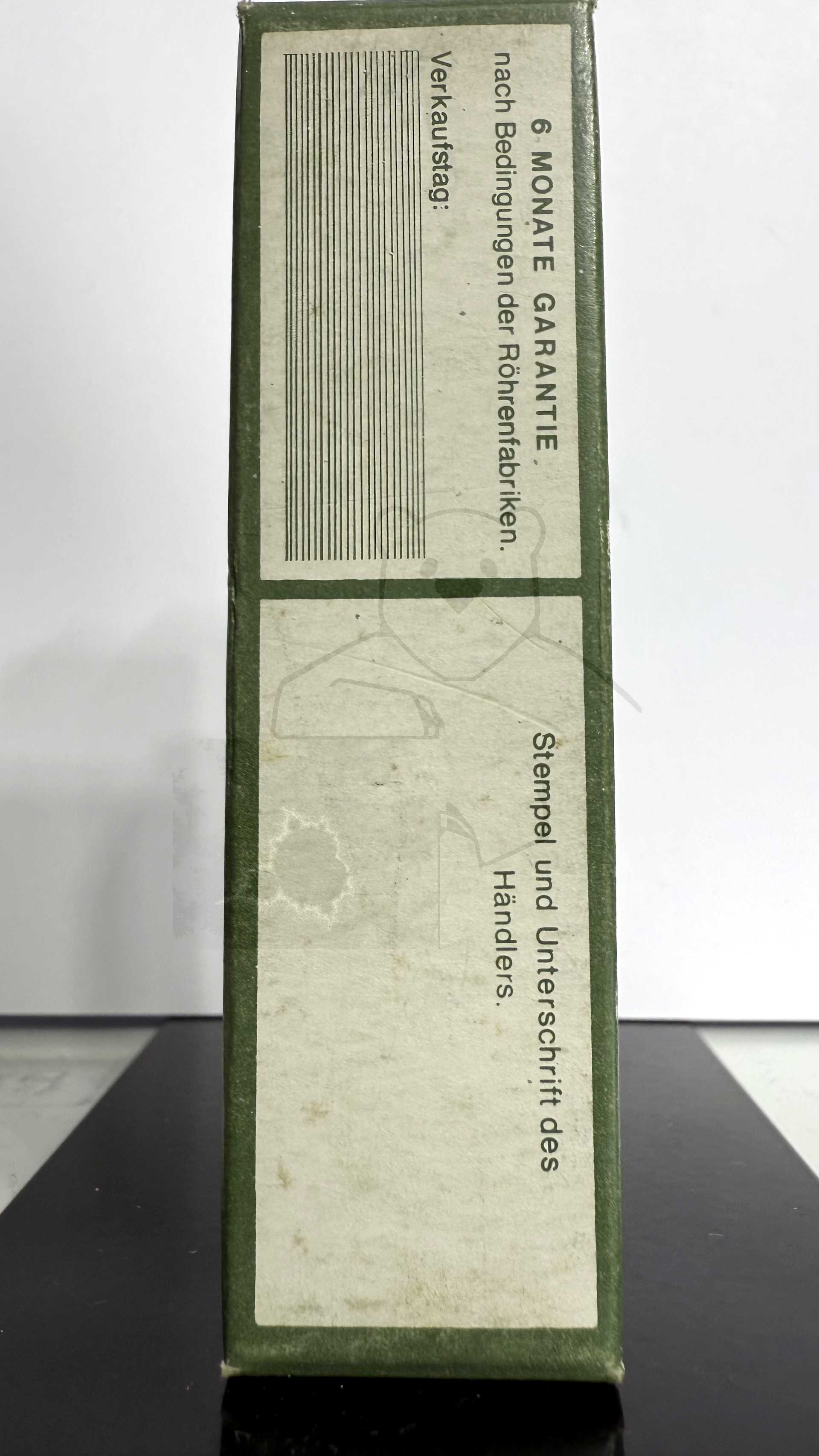

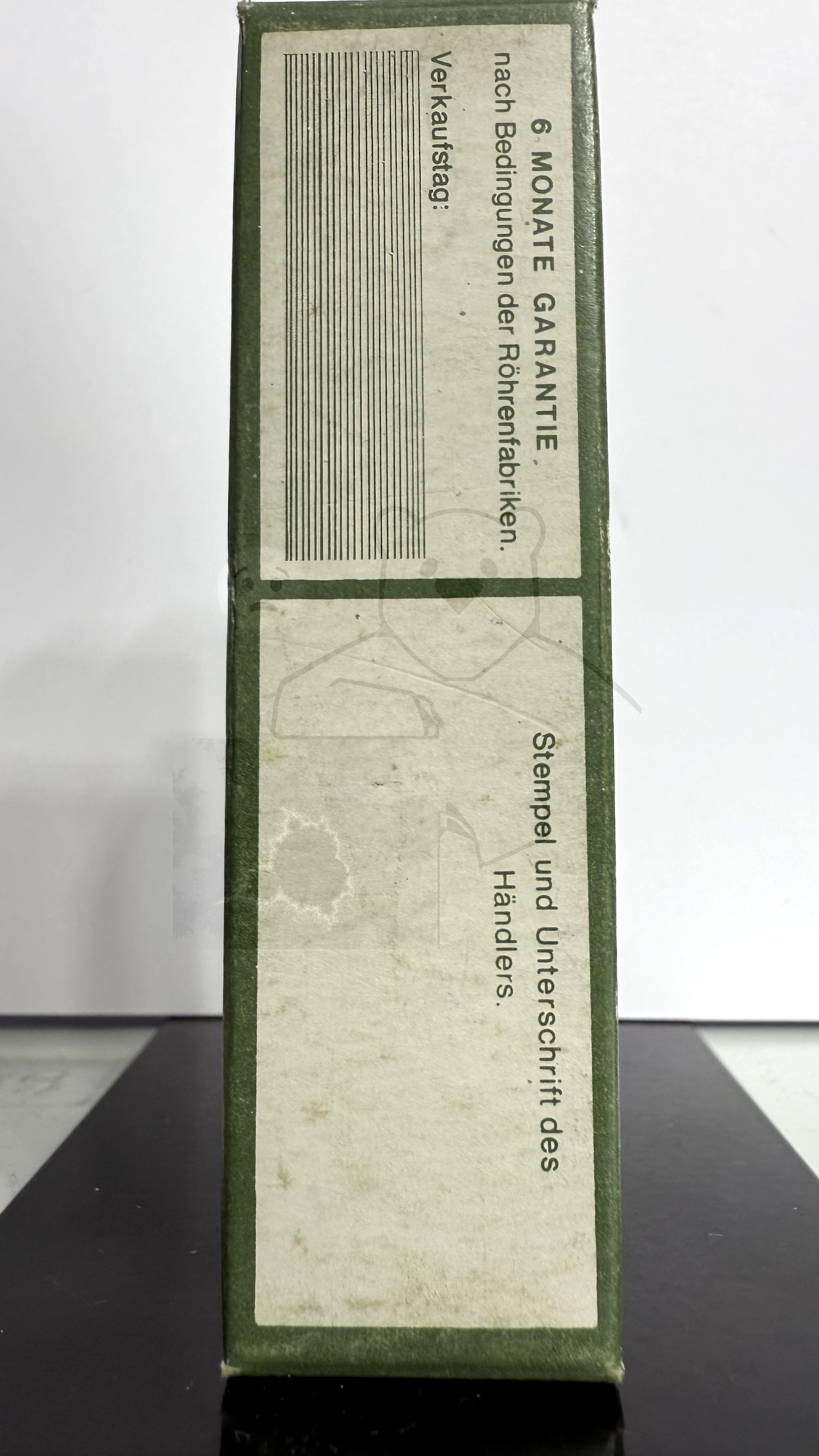

Röhre ECH83 #7094 Verpackung Bild 2

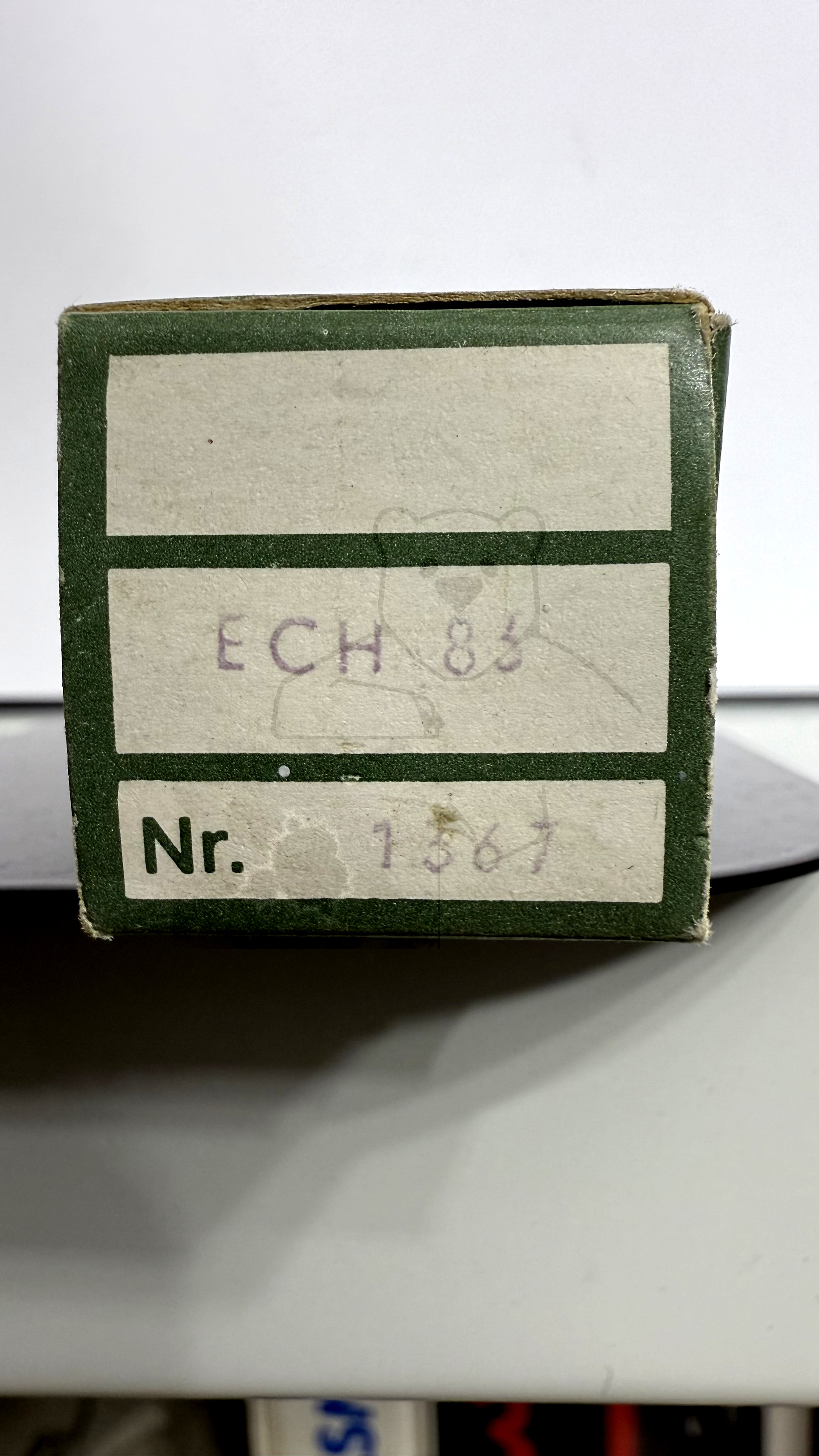

Röhre ECH83 #7094 Verpackung Bild 3

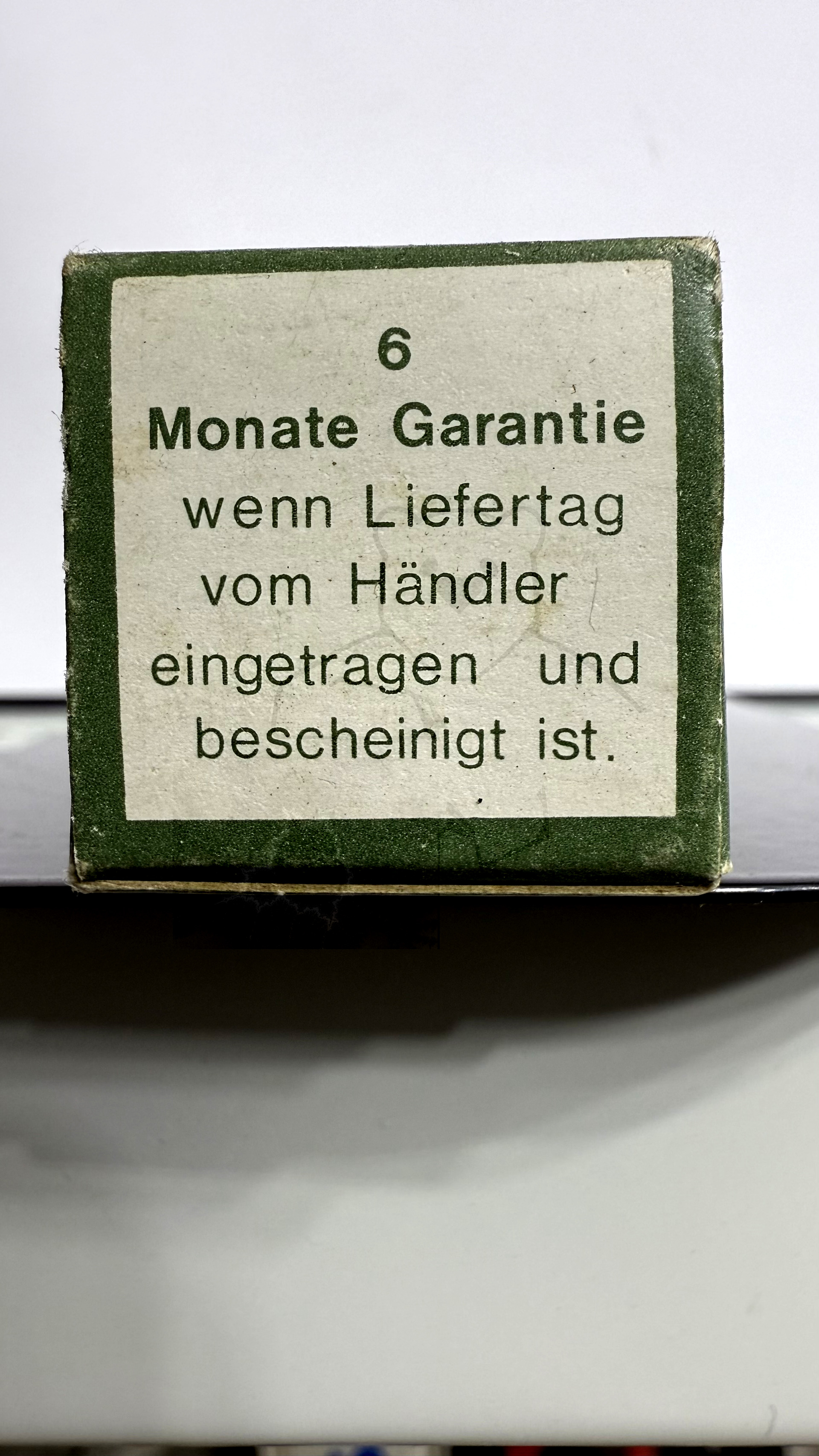

Röhre ECH83 #7094 Verpackung Bild 4

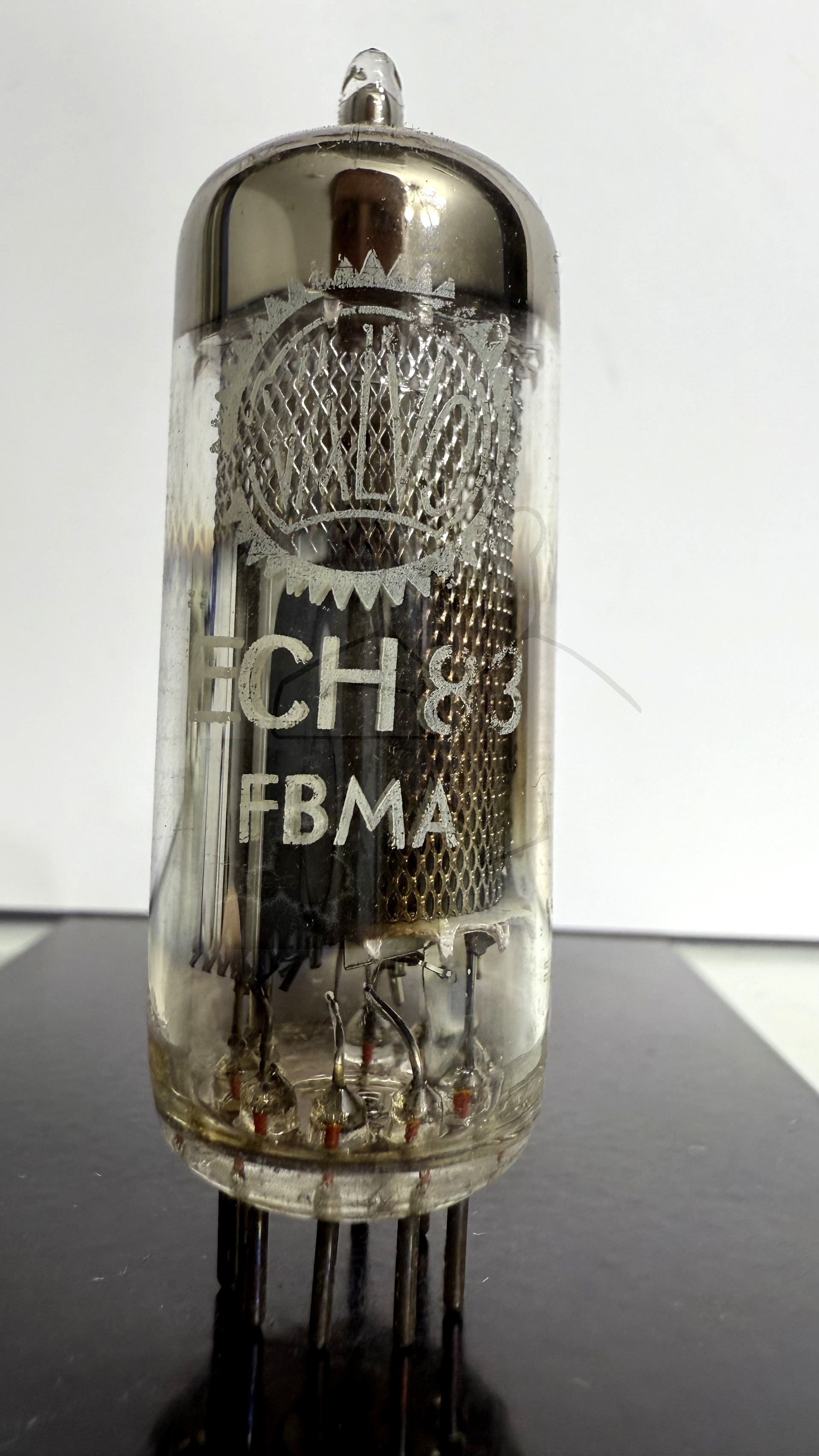

Röhre ECH83 #7102 Bild 1

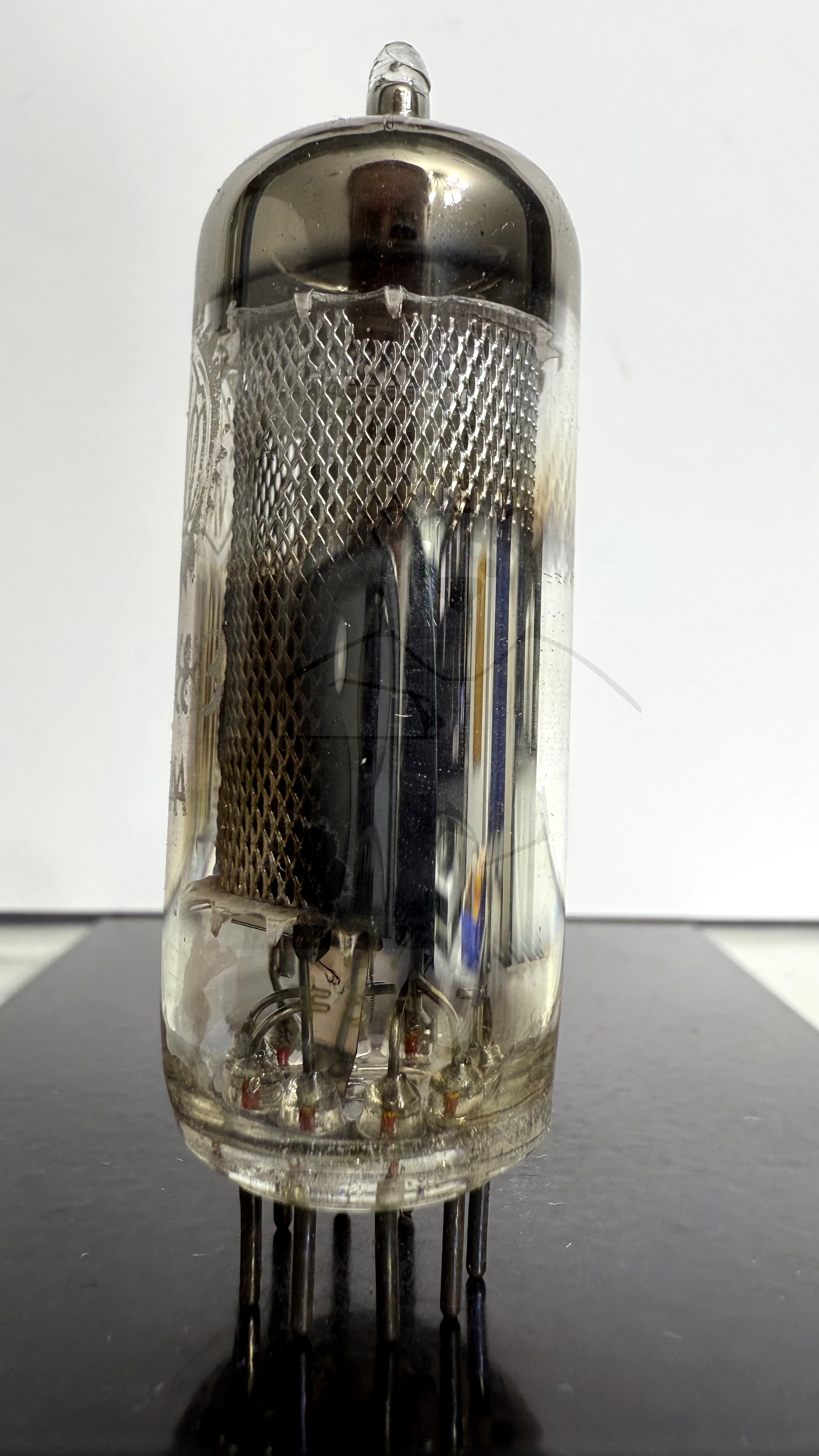

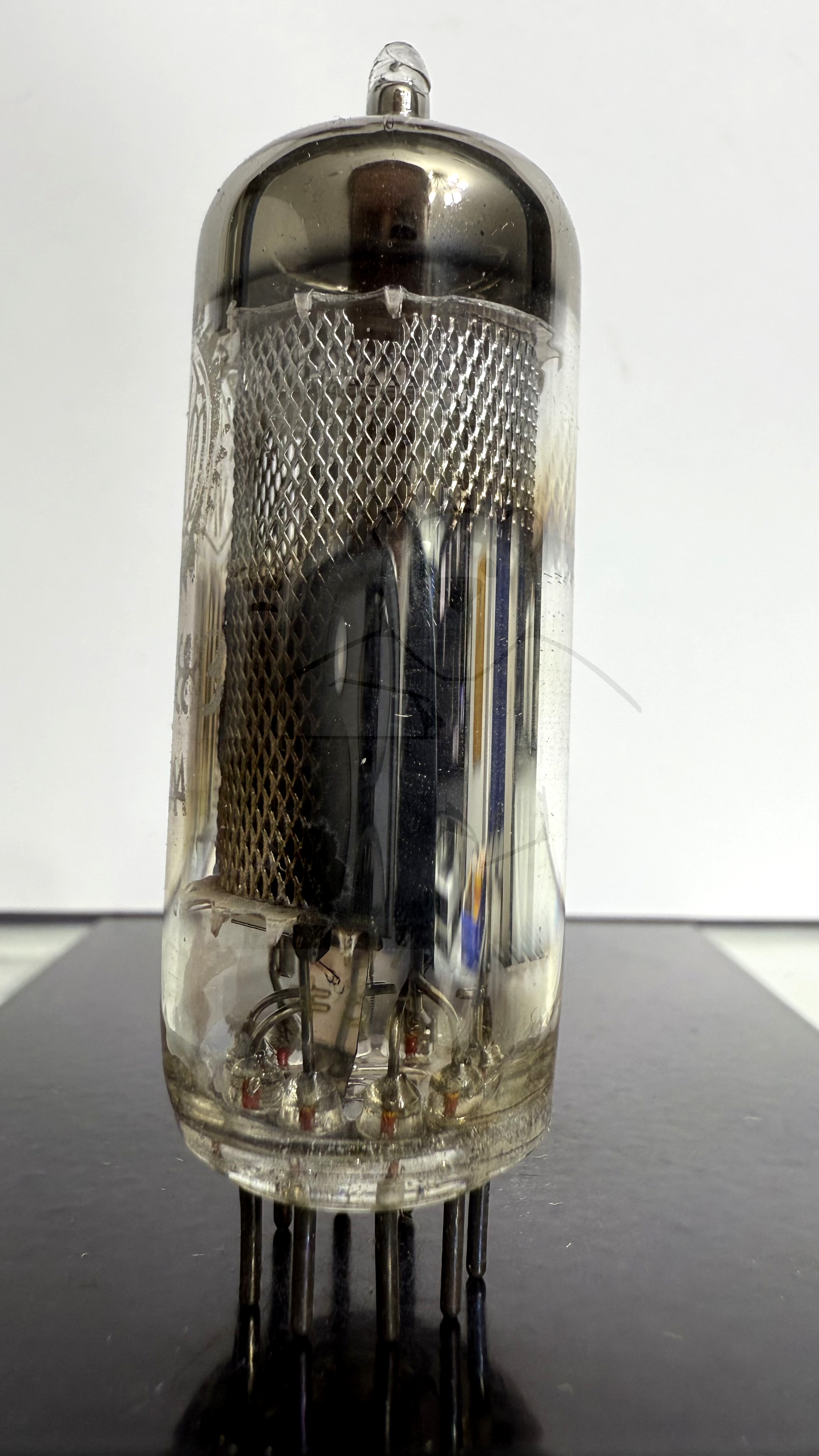

Röhre ECH83 #7102 Bild 2

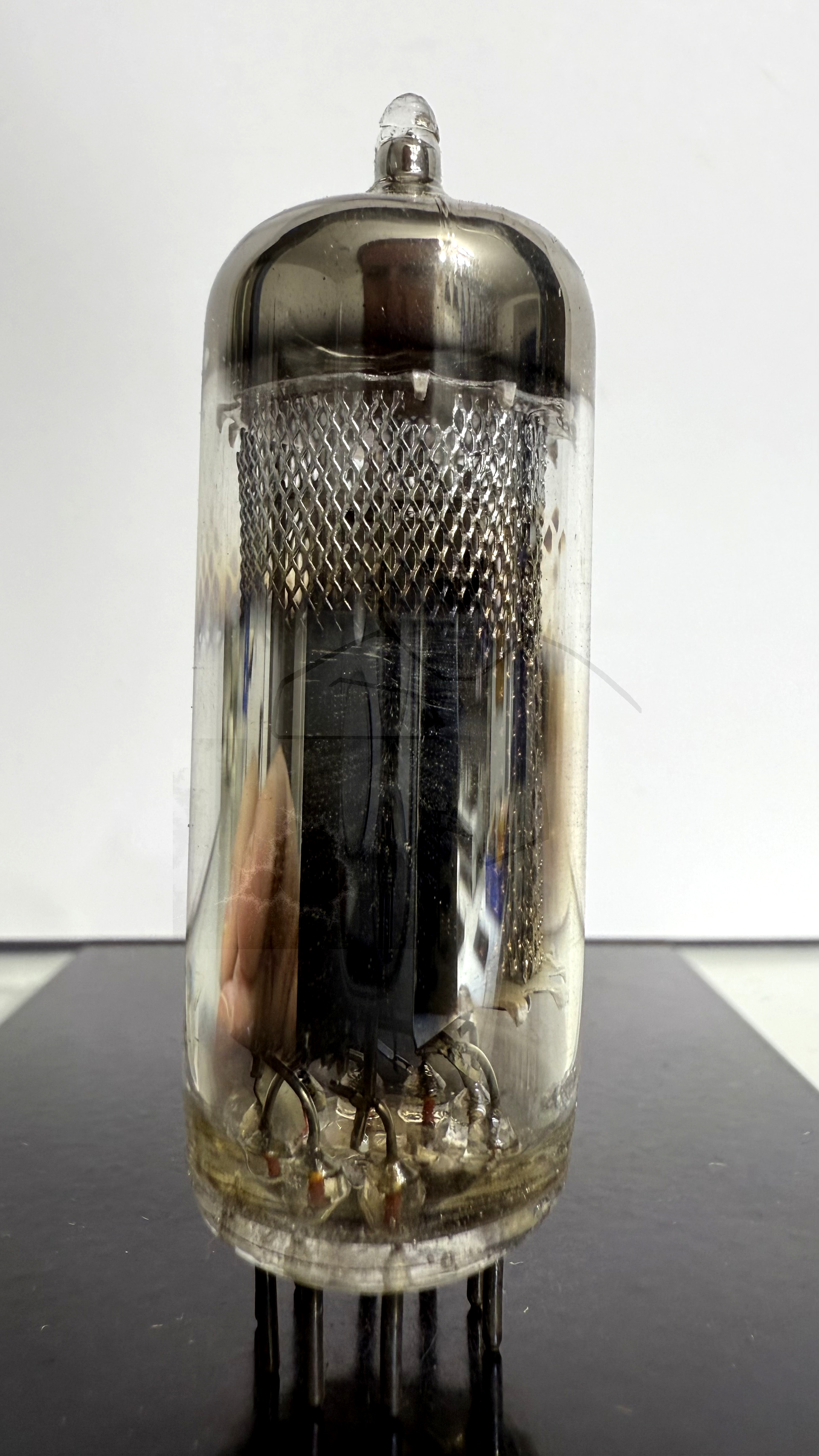

Röhre ECH83 #7102 Bild 3

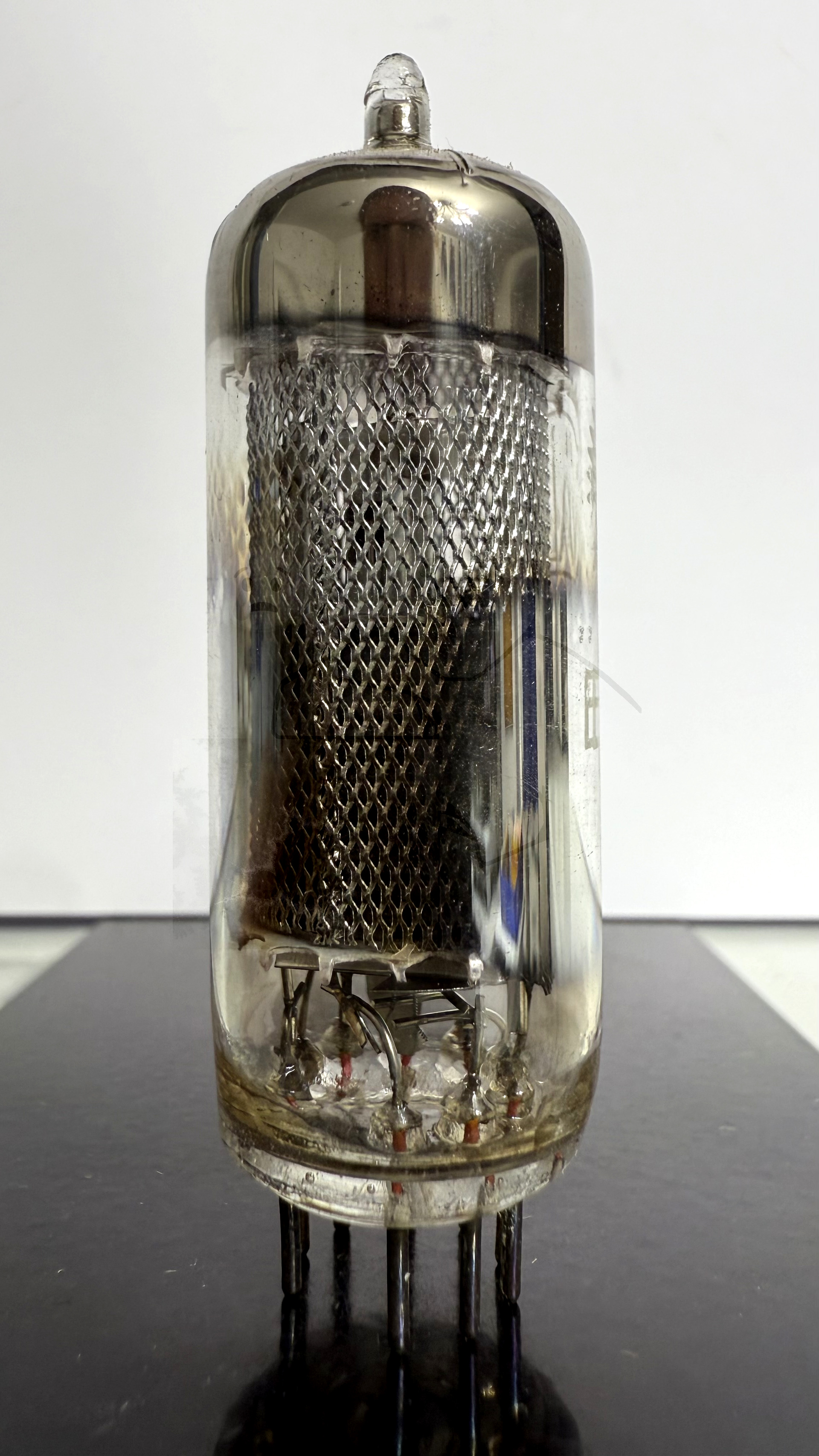

Röhre ECH83 #7102 Bild 4

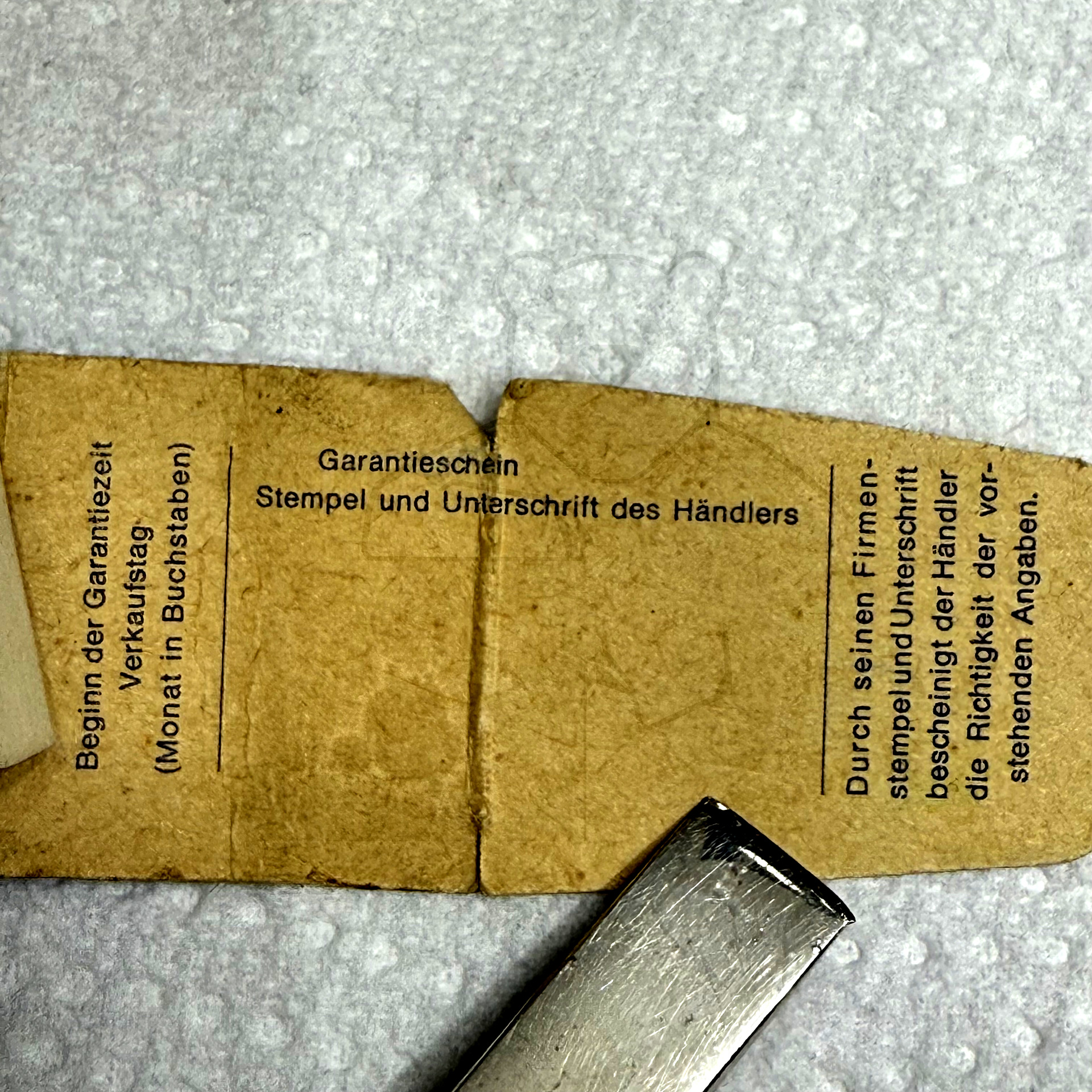

Röhre ECH83 #7102 Verpackung Bild 1

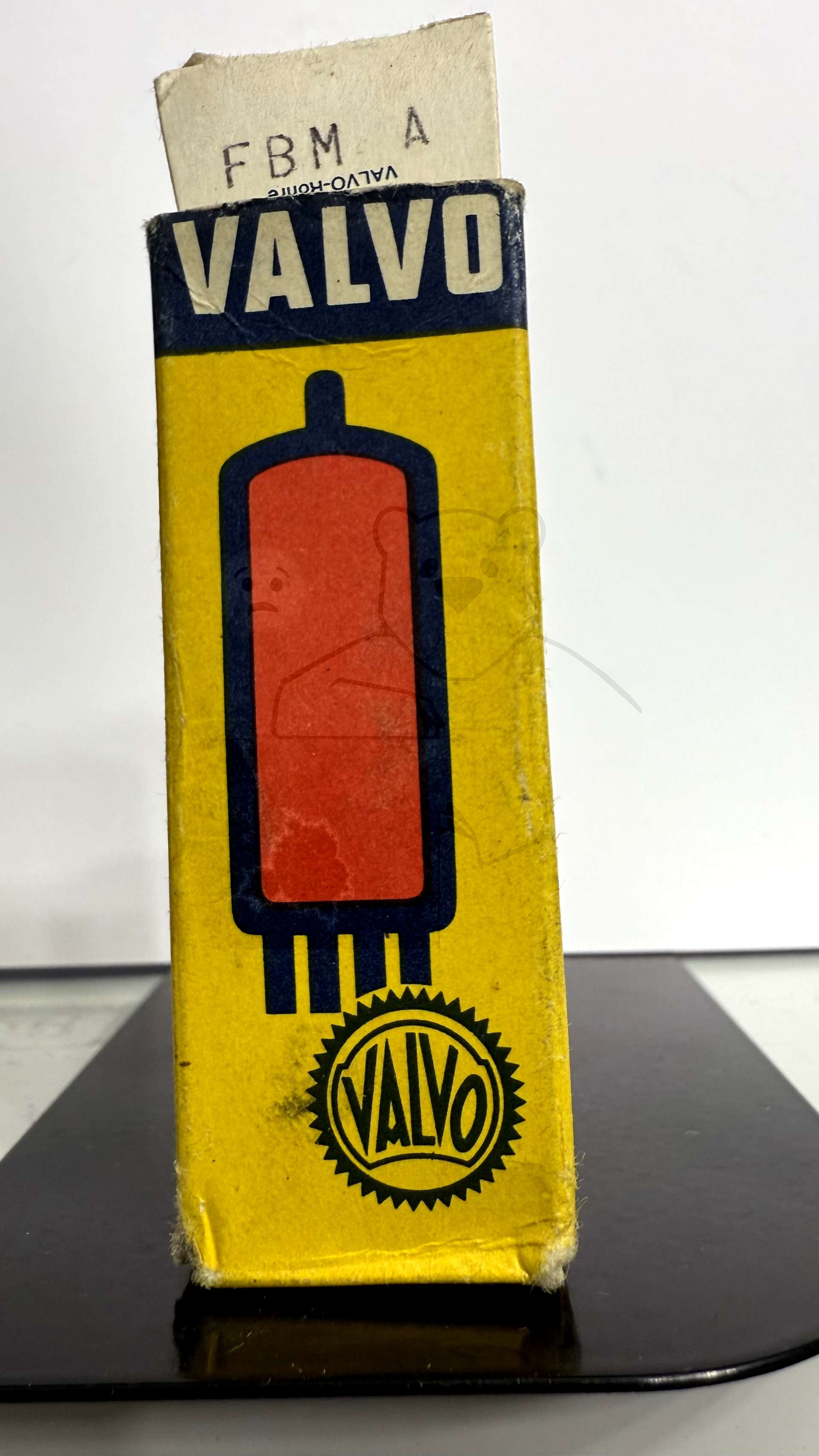

Röhre ECH83 #7102 Verpackung Bild 2

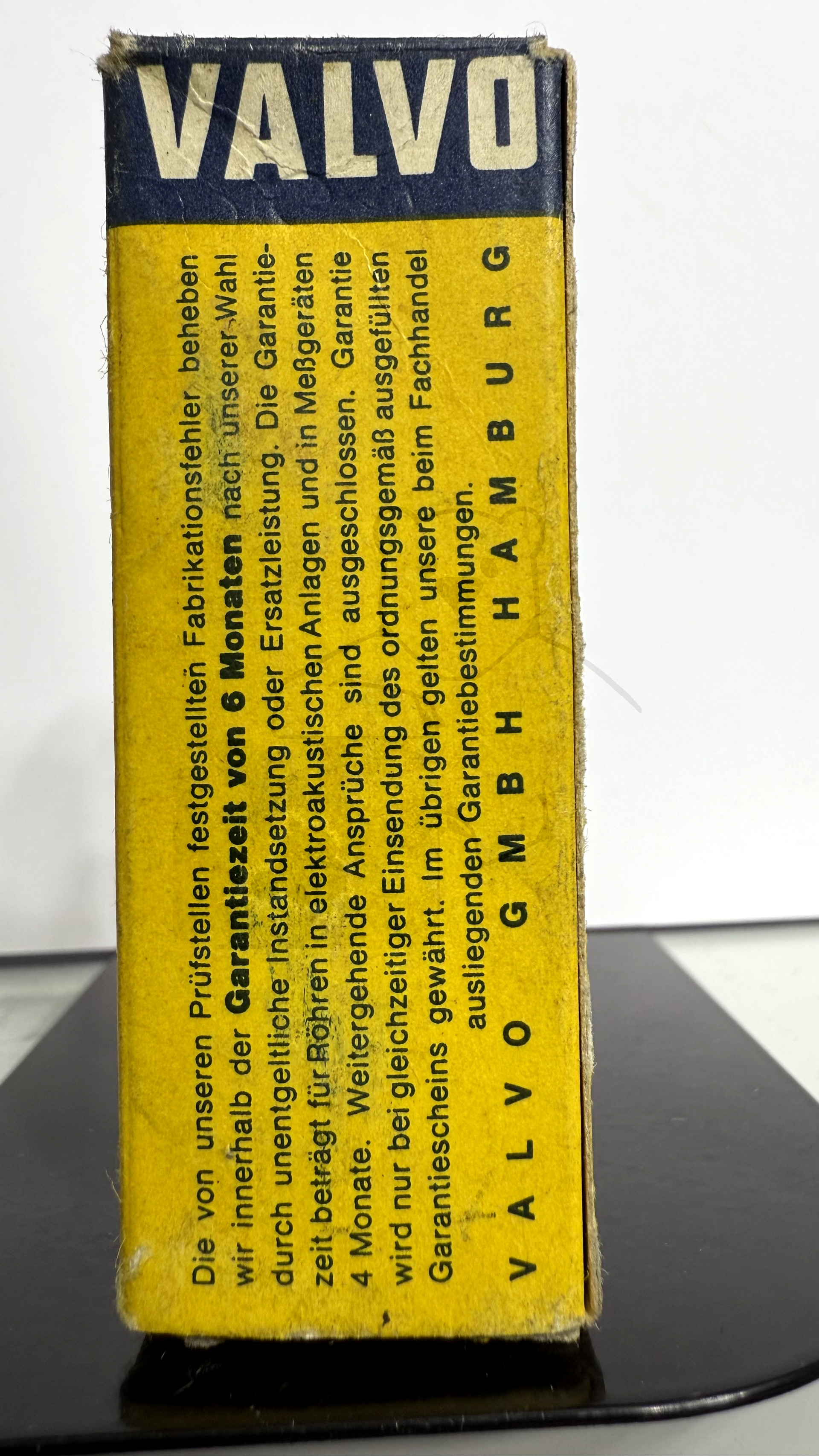

Röhre ECH83 #7102 Verpackung Bild 3

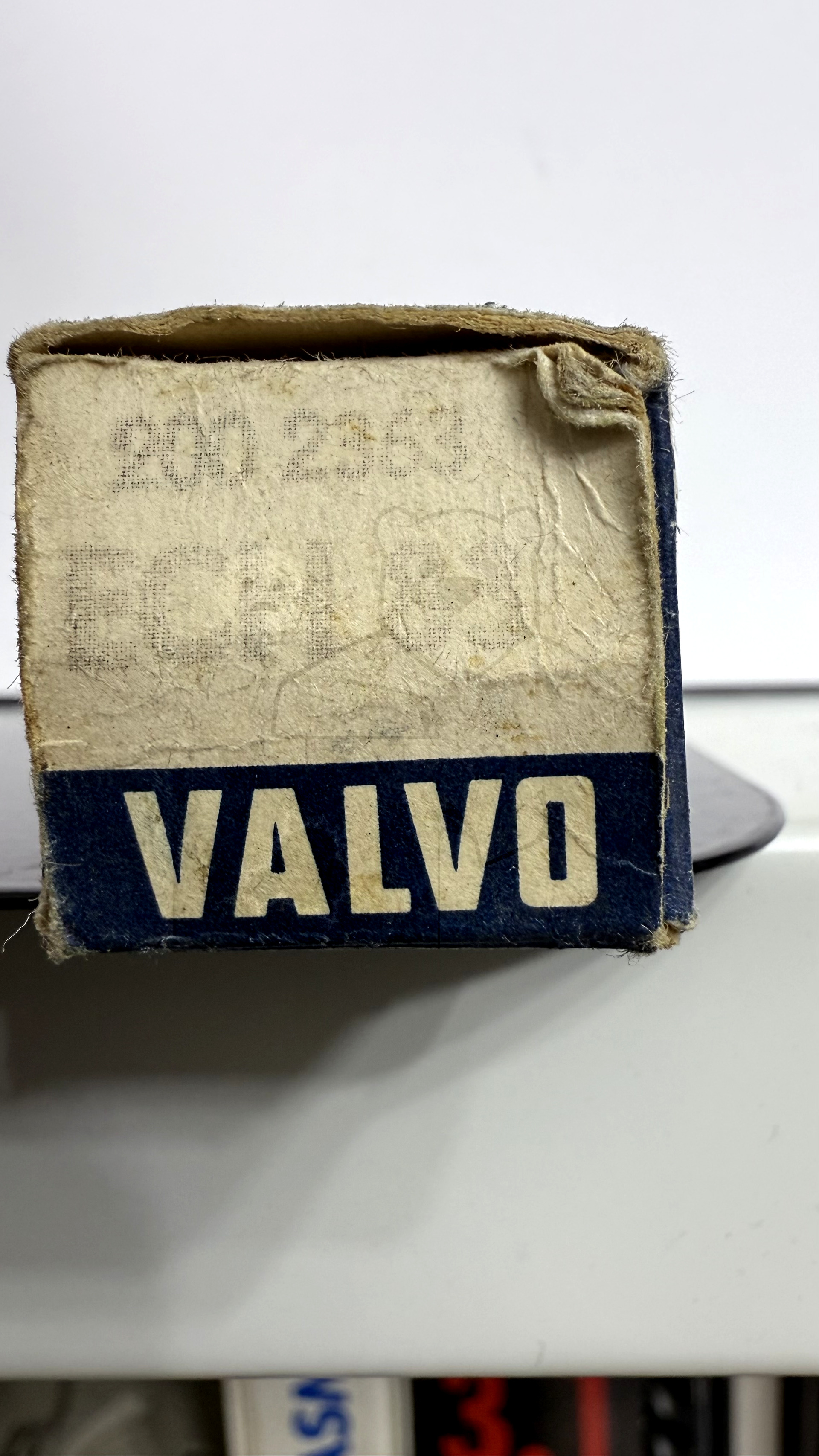

Röhre ECH83 #7102 Verpackung Bild 4

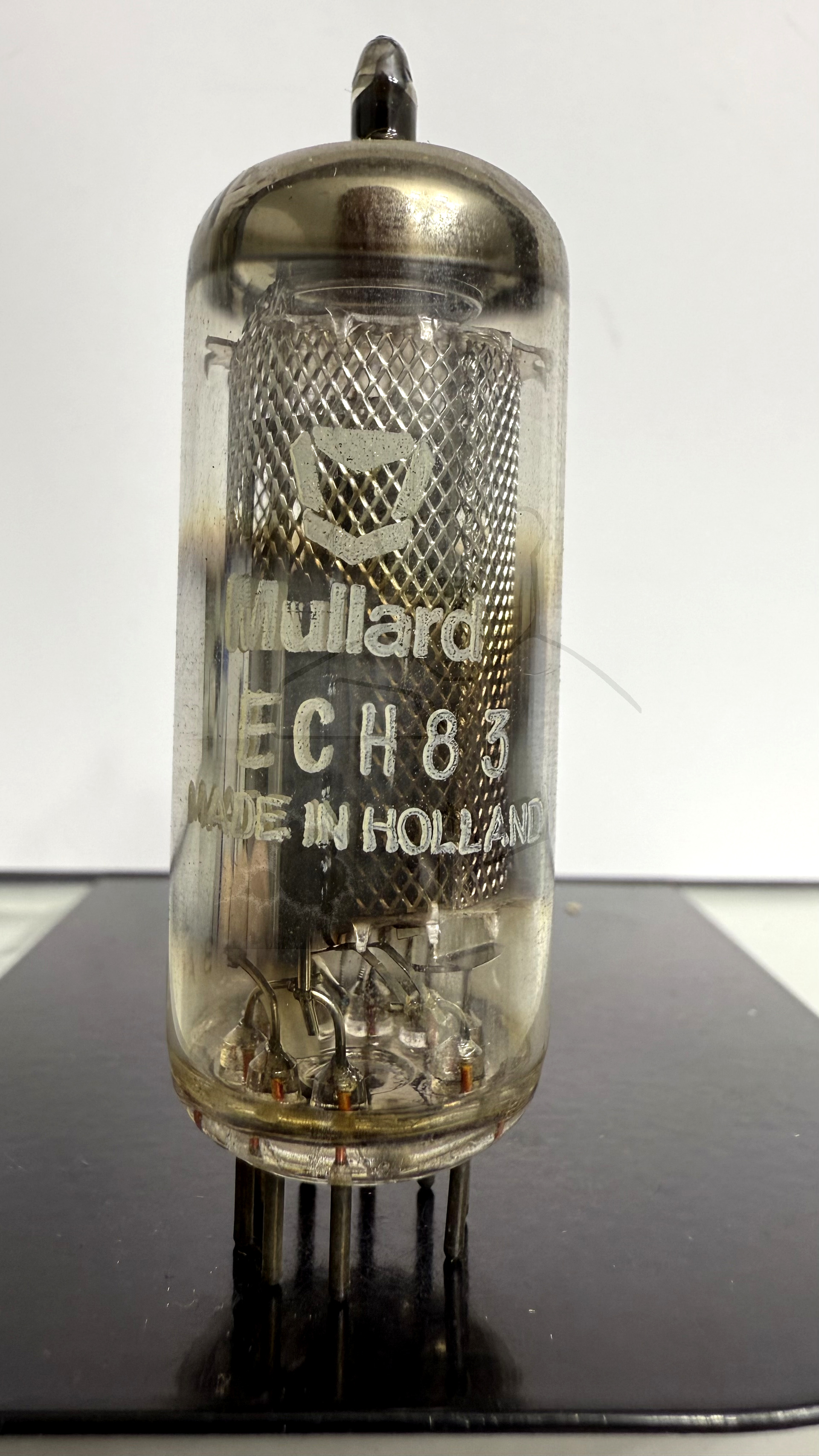

Röhre ECH83 #4116 Bild 1

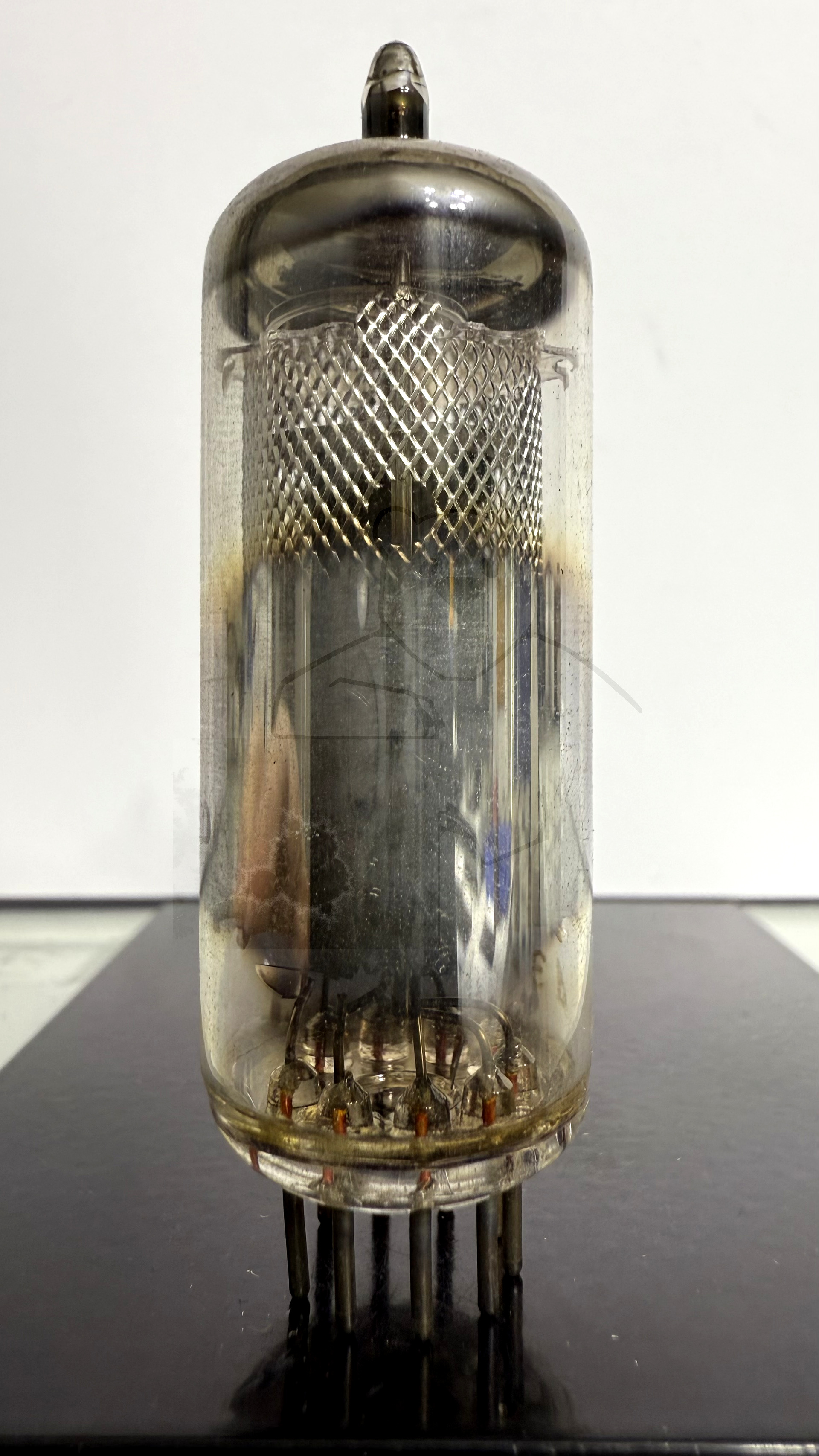

Röhre ECH83 #4116 Bild 2

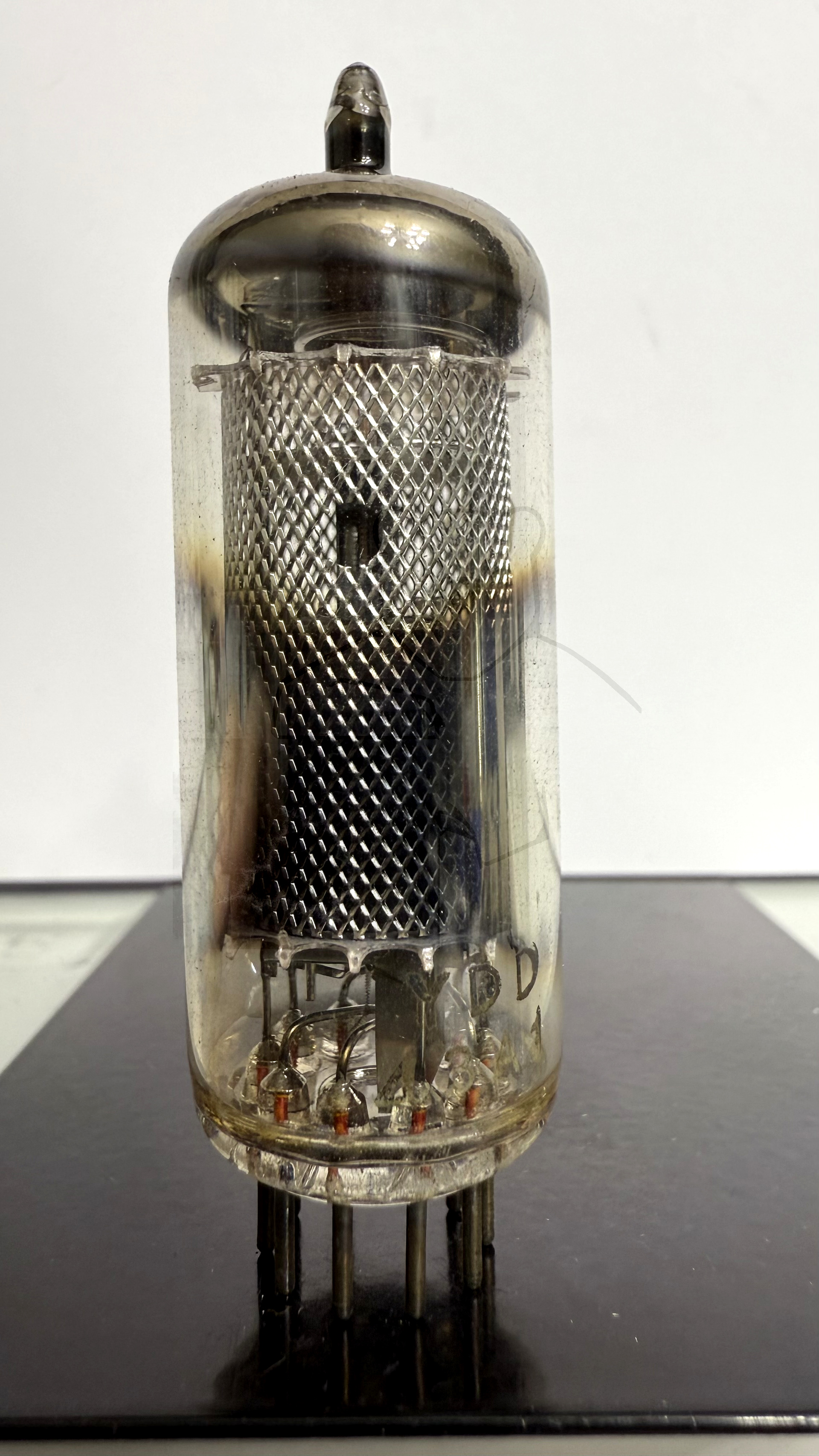

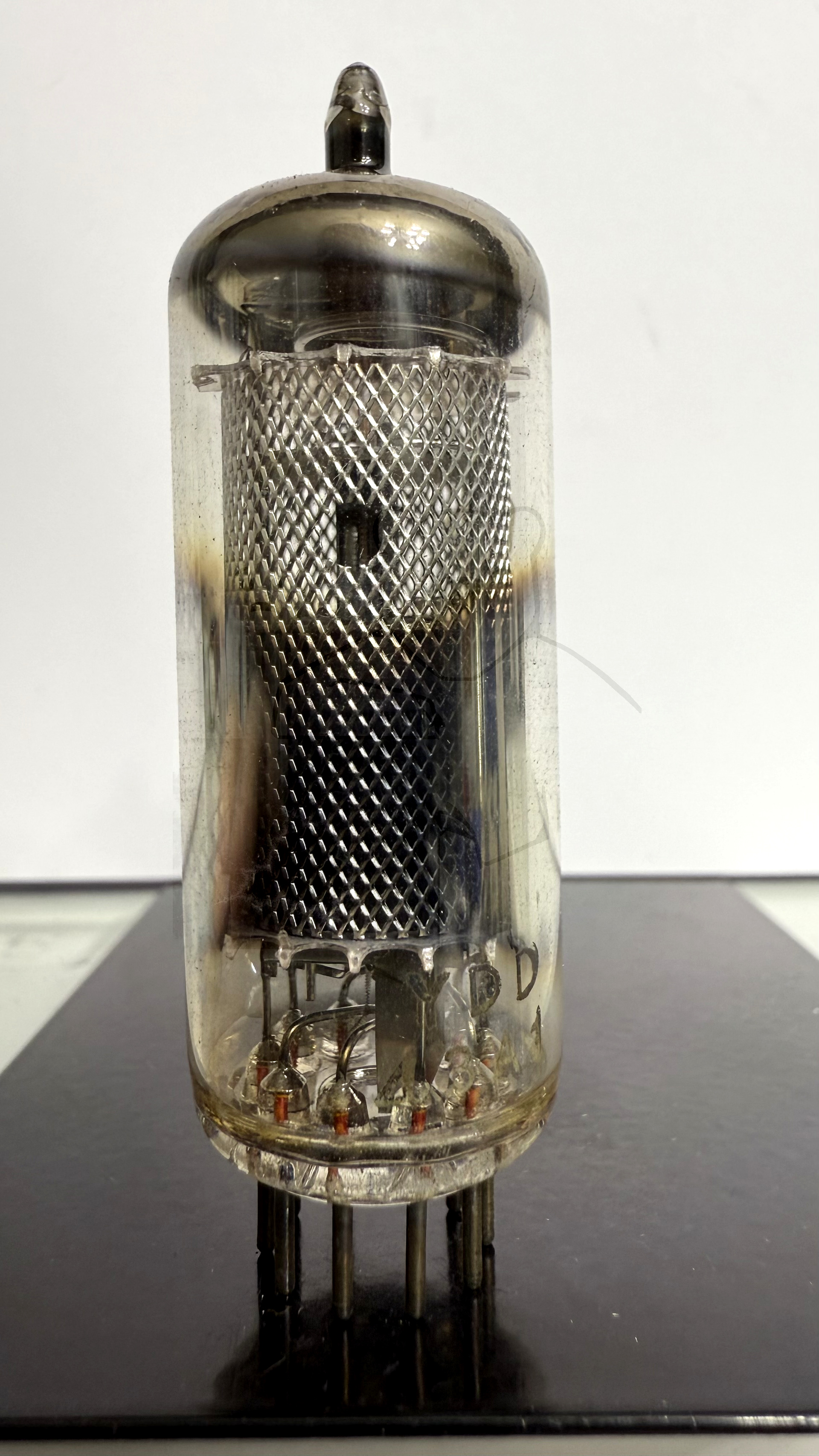

Röhre ECH83 #4116 Bild 3

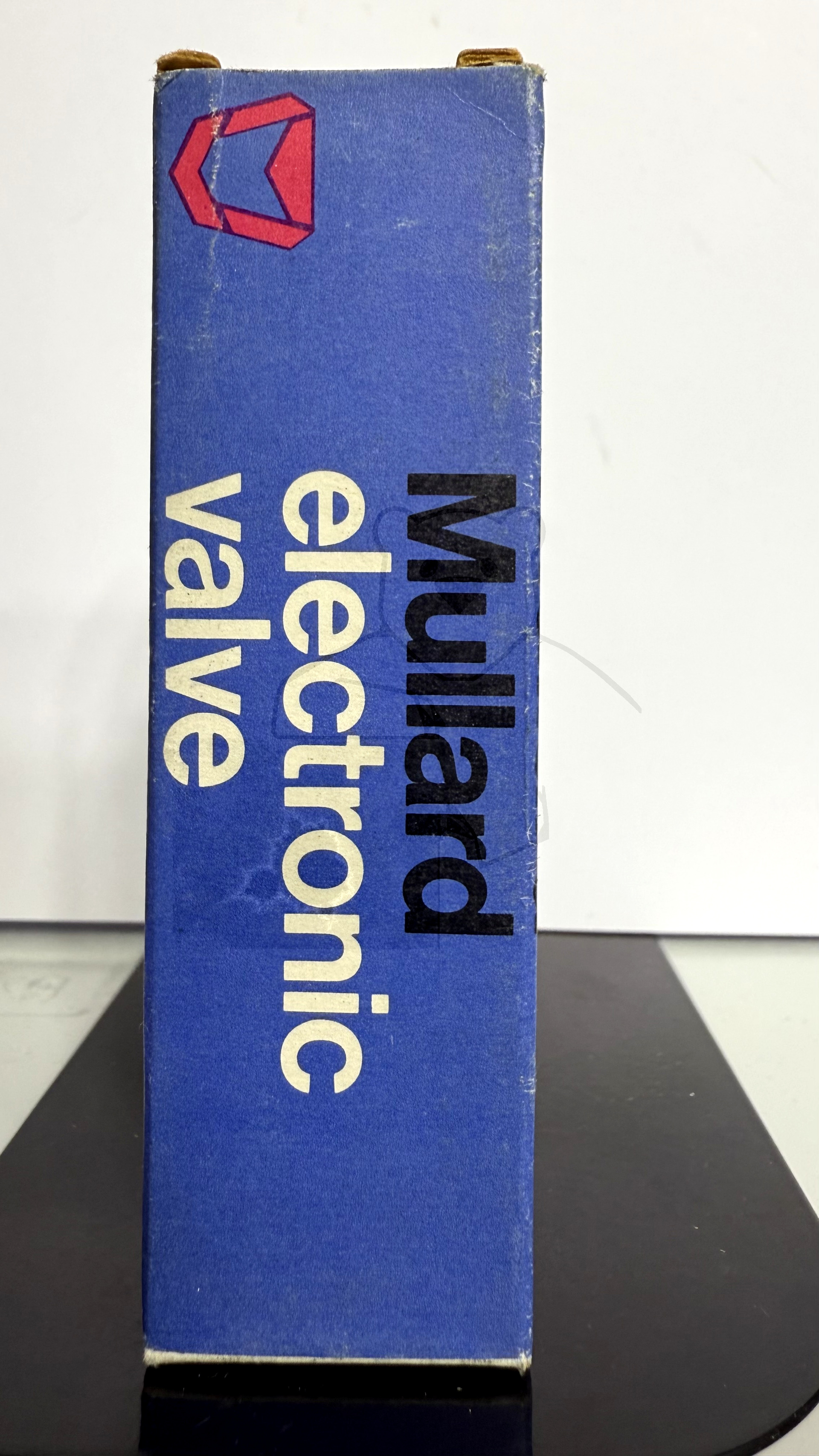

Röhre ECH83 #4116 Verpackung Bild 1

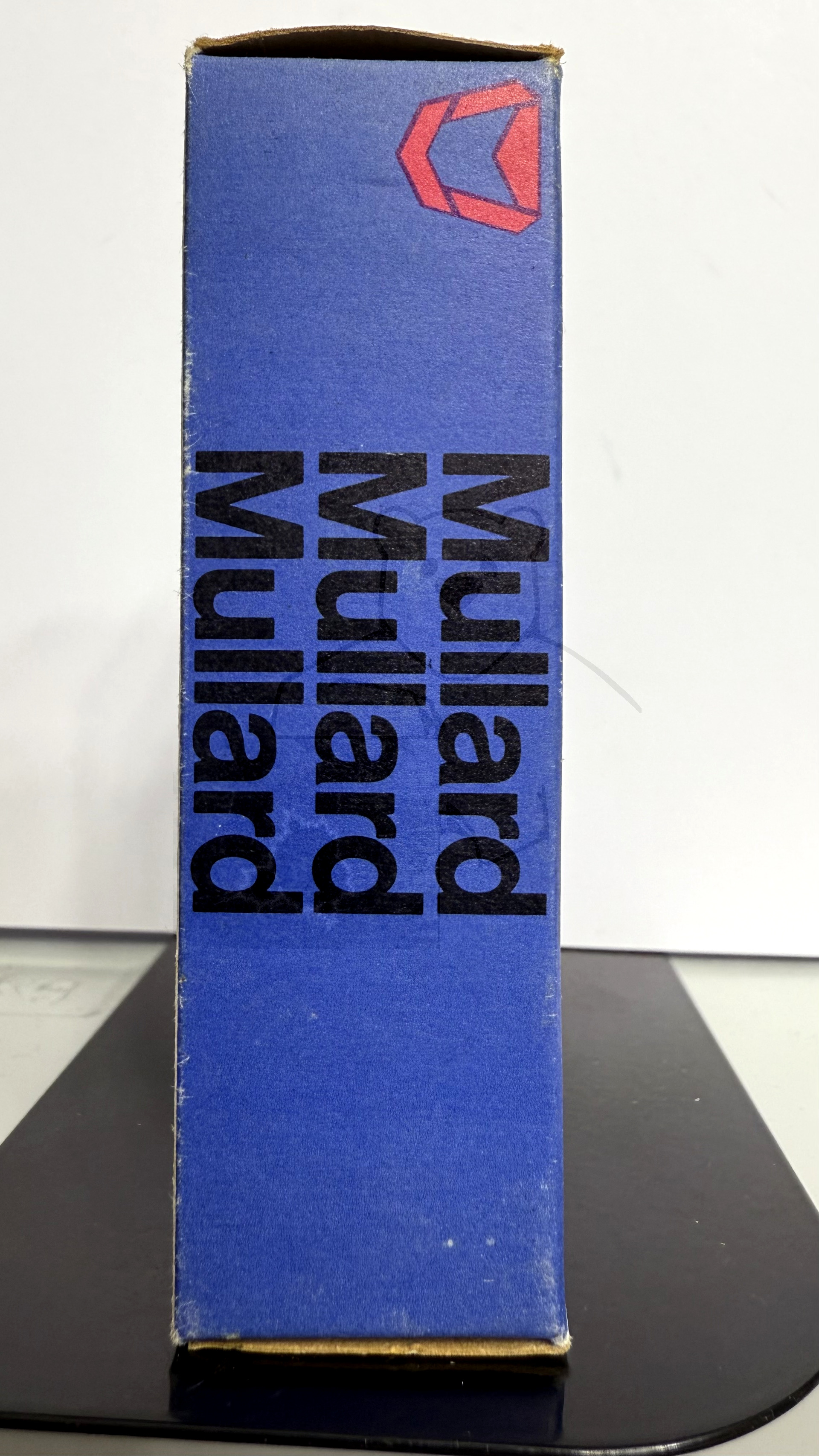

Röhre ECH83 #4116 Verpackung Bild 2

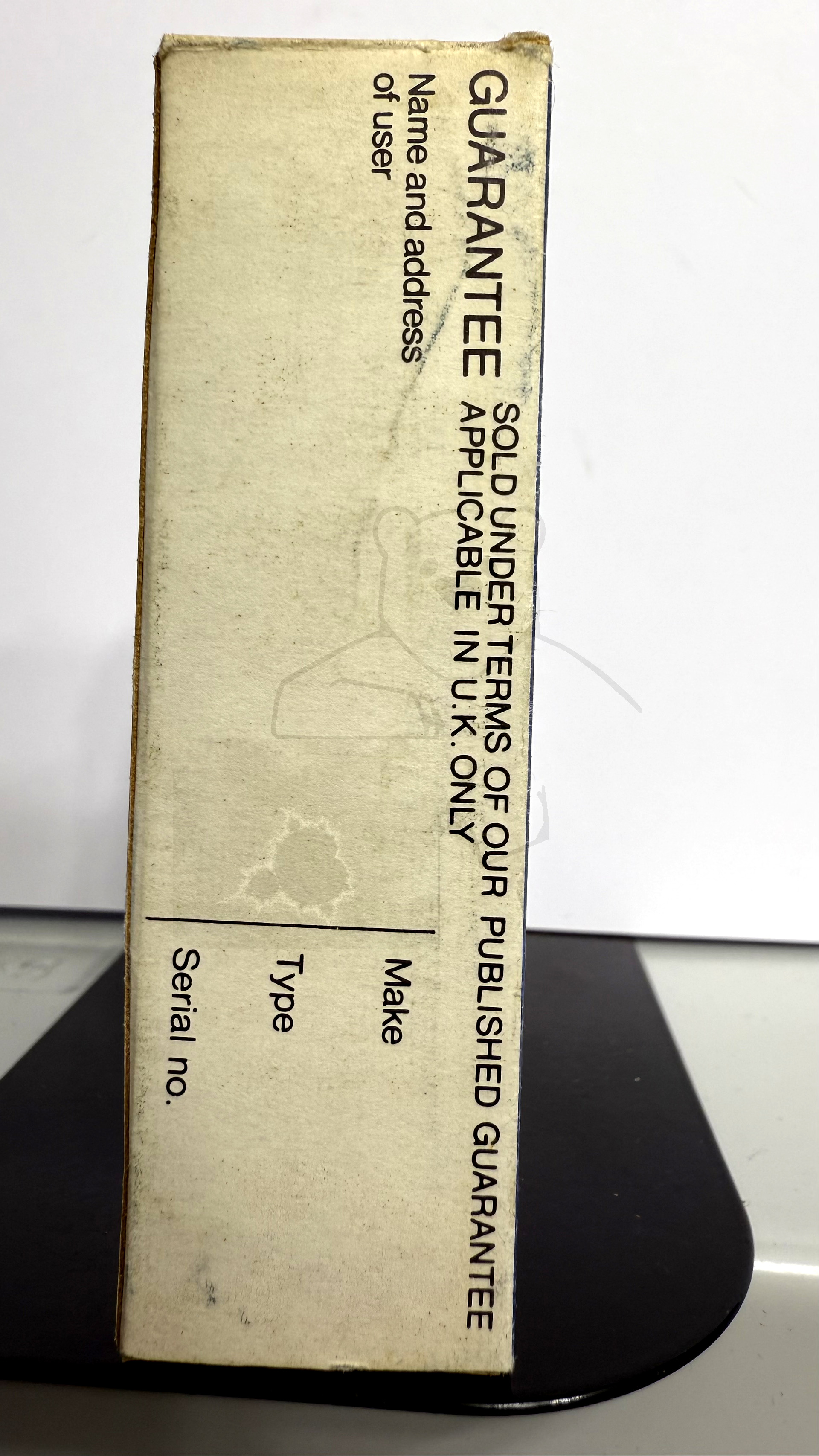

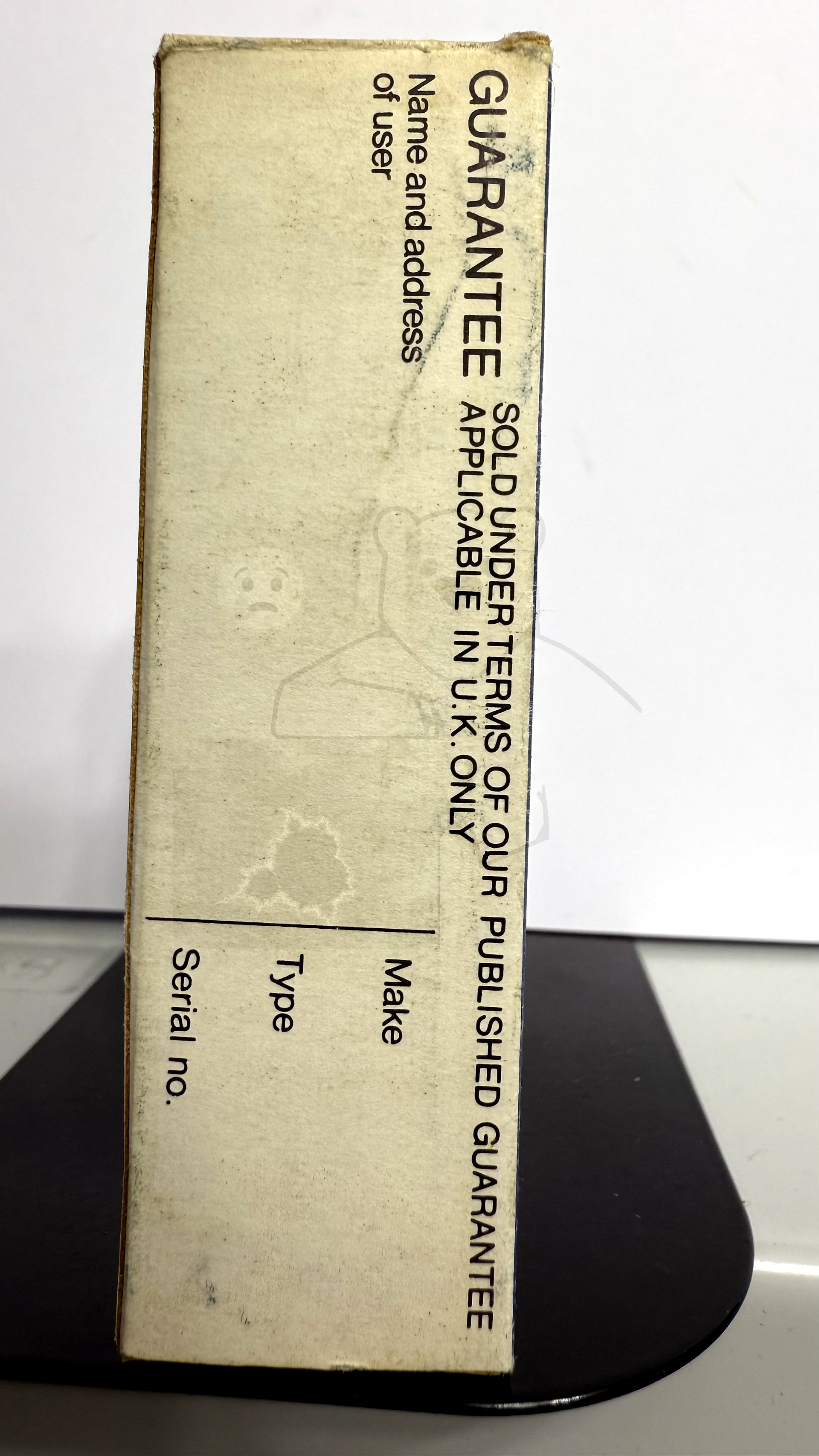

Röhre ECH83 #4116 Verpackung Bild 3

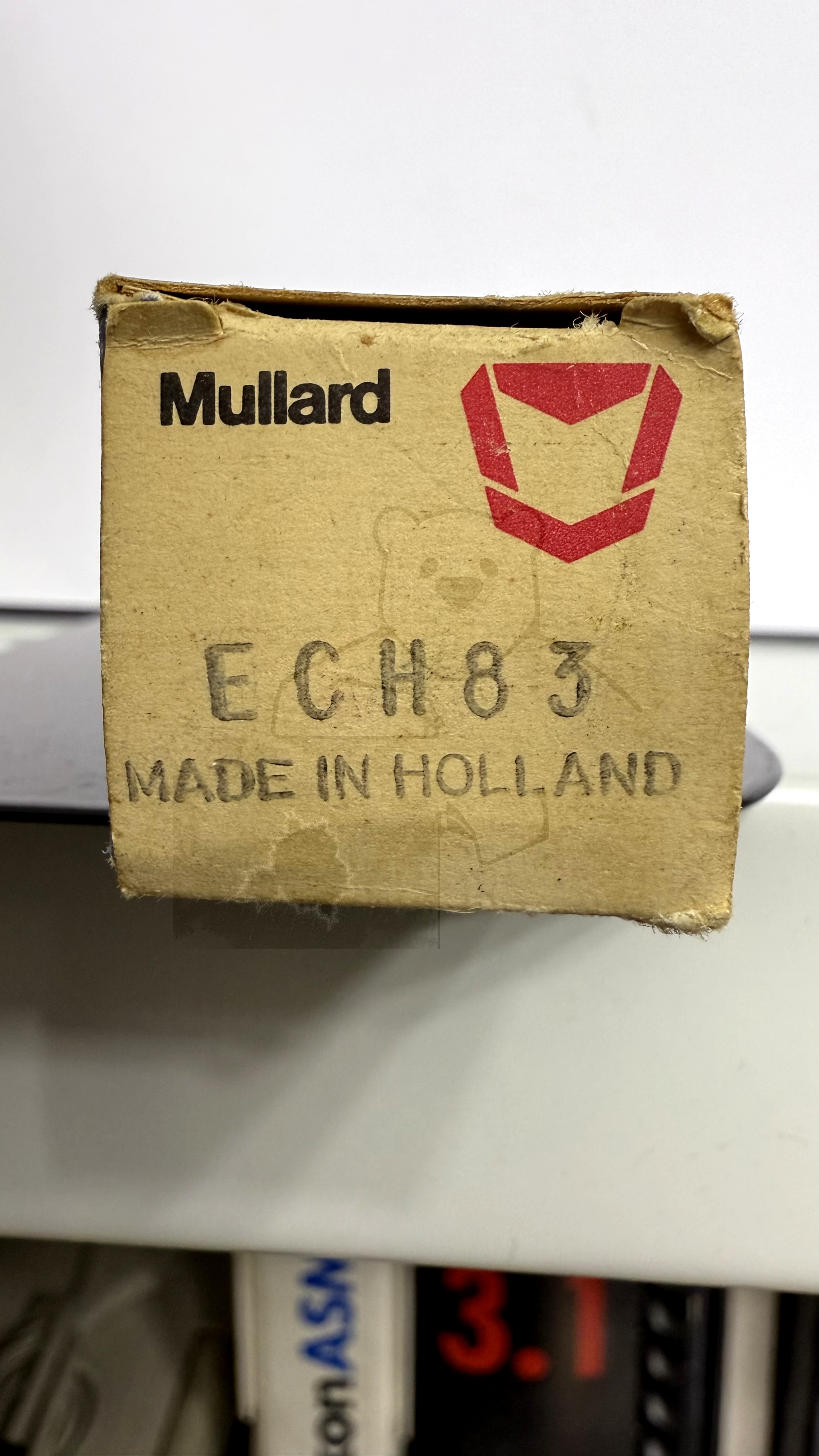

Röhre ECH83 #4116 Verpackung Bild 4

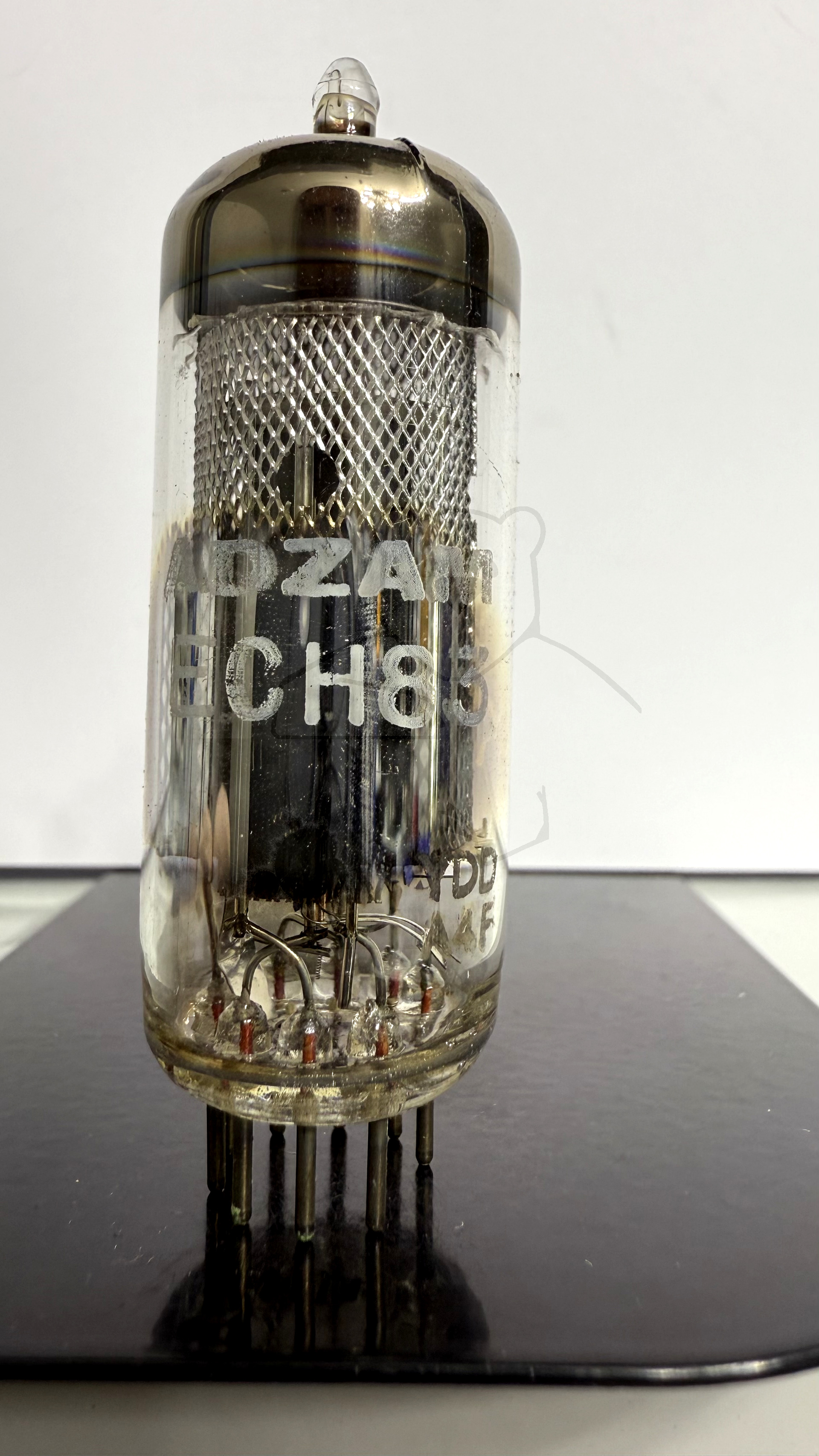

Röhre ECH83 #4133 Bild 1

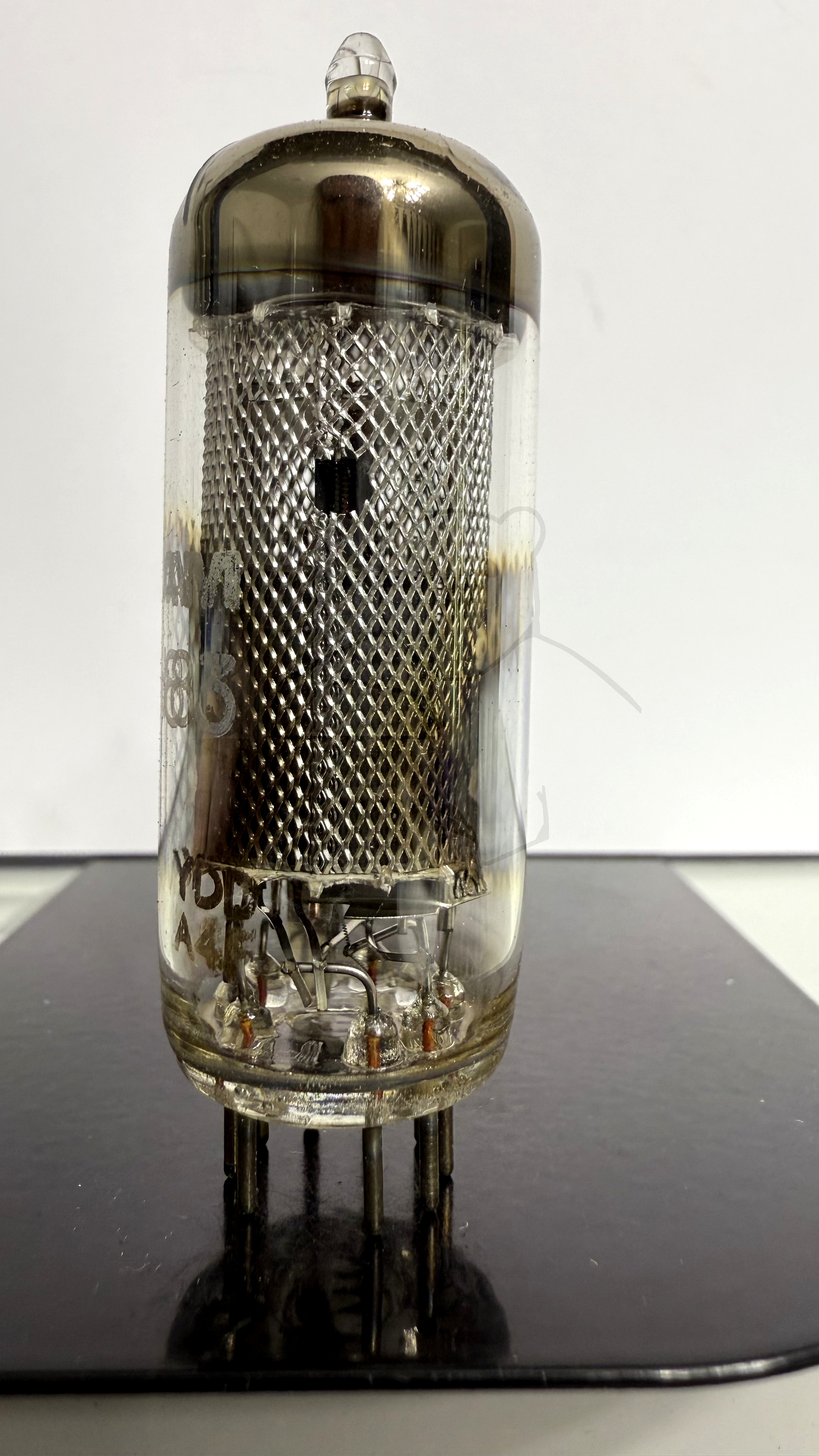

Röhre ECH83 #4133 Bild 2

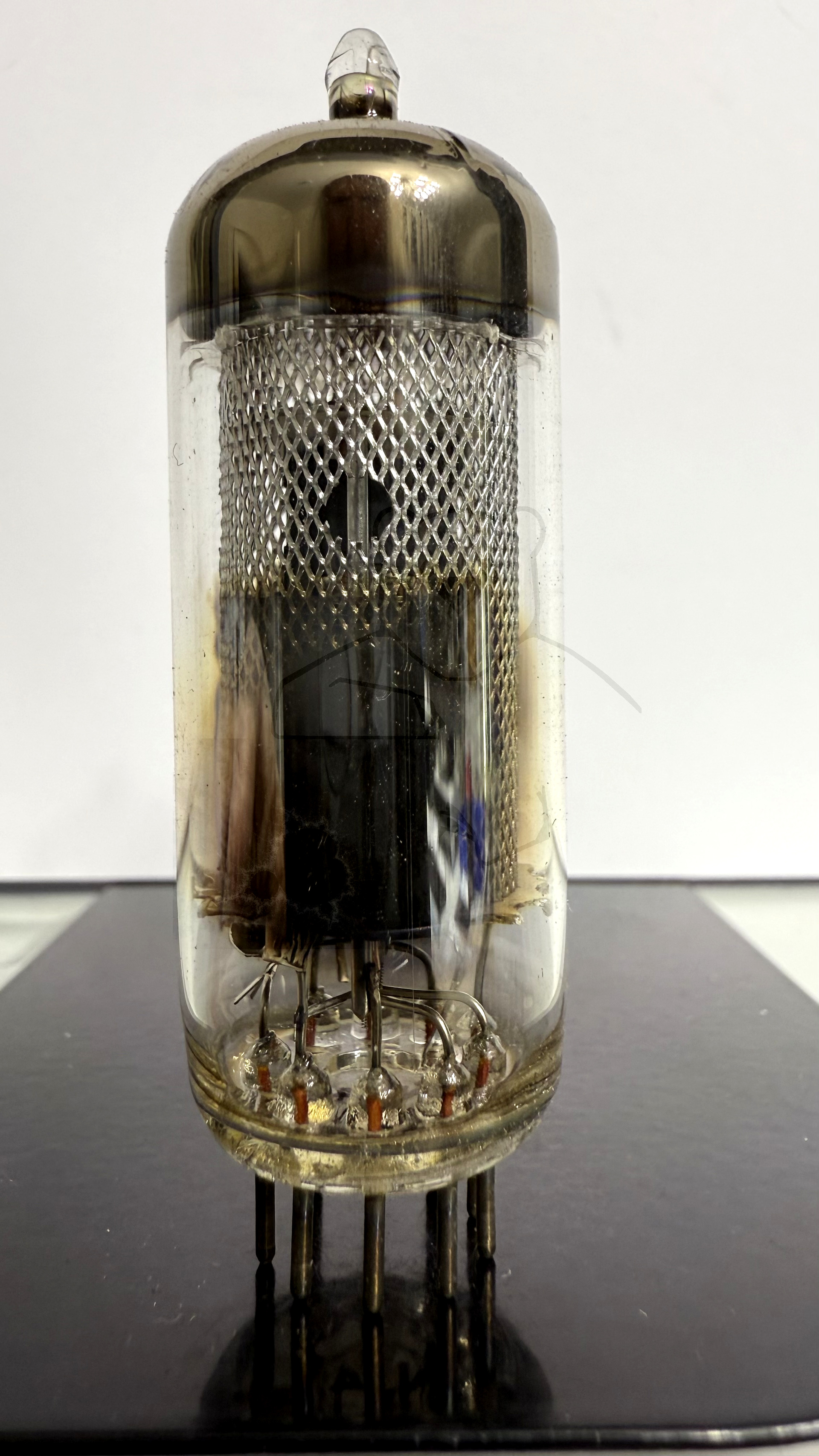

Röhre ECH83 #4133 Bild 3

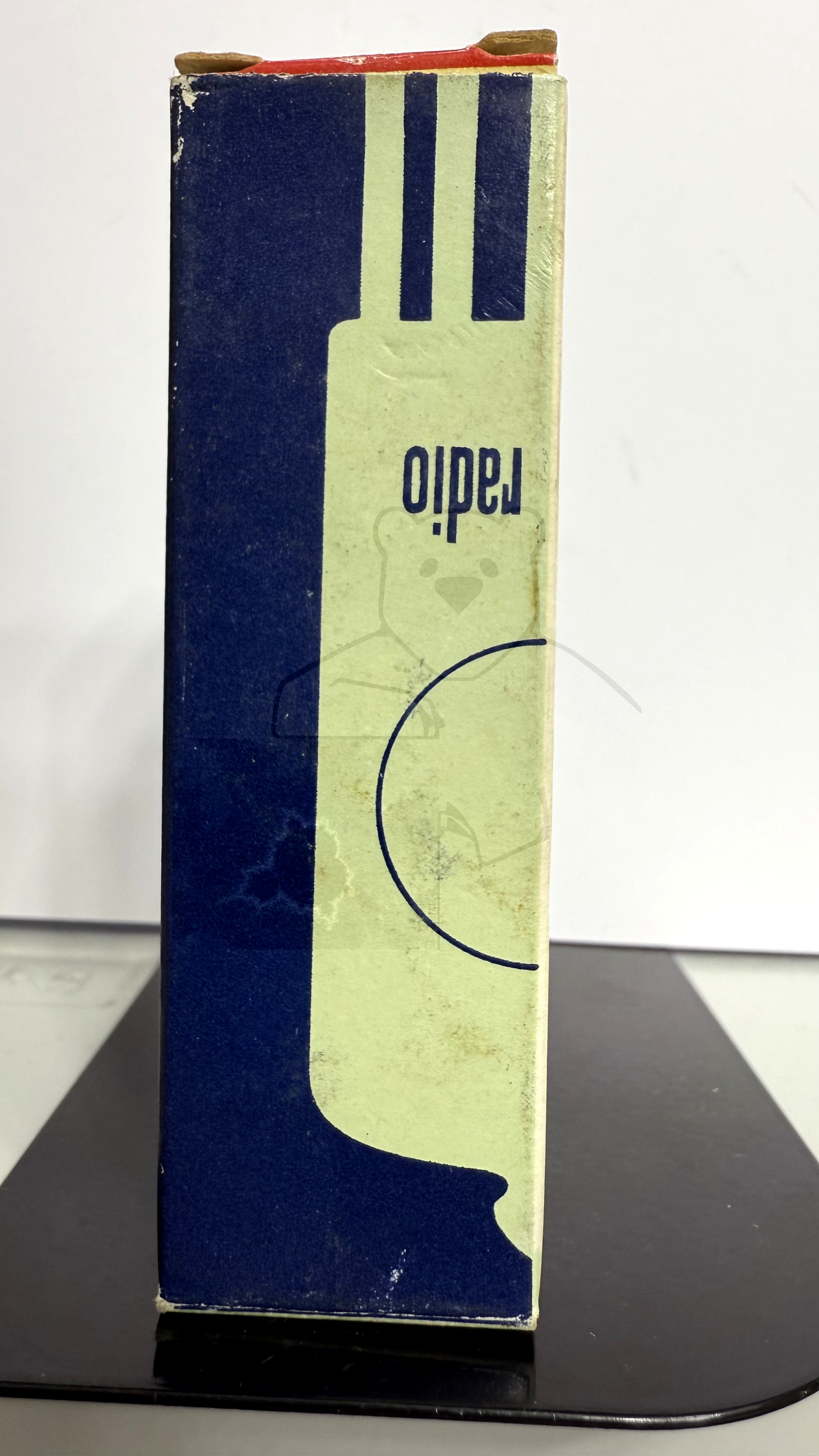

Röhre ECH83 #4133 Verpackung Bild 1
Röhre ECH83 #4133 Verpackung Bild 2

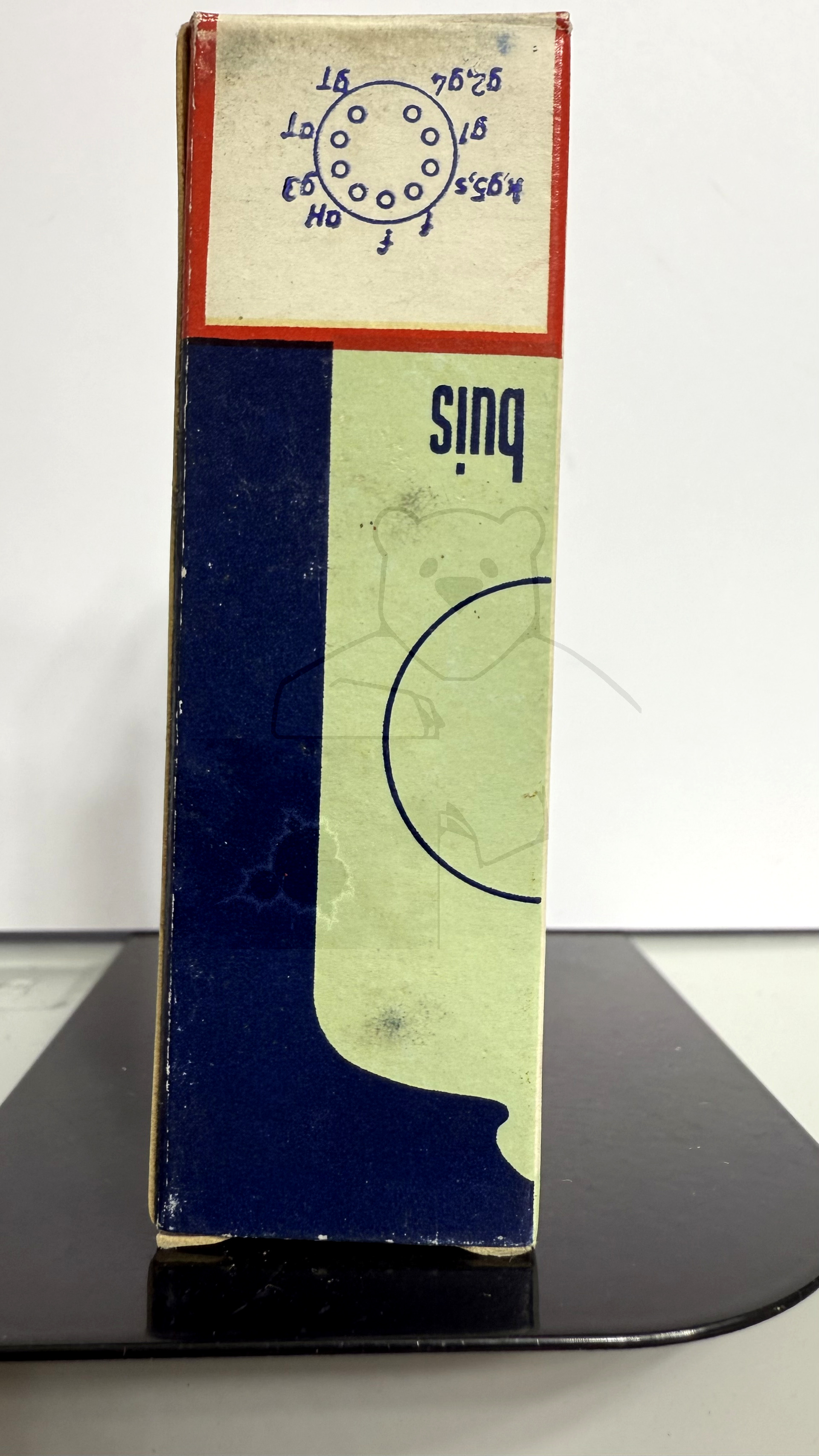

Röhre ECH83 #4133 Verpackung Bild 3
Röhre ECH83 #4133 Verpackung Bild 4

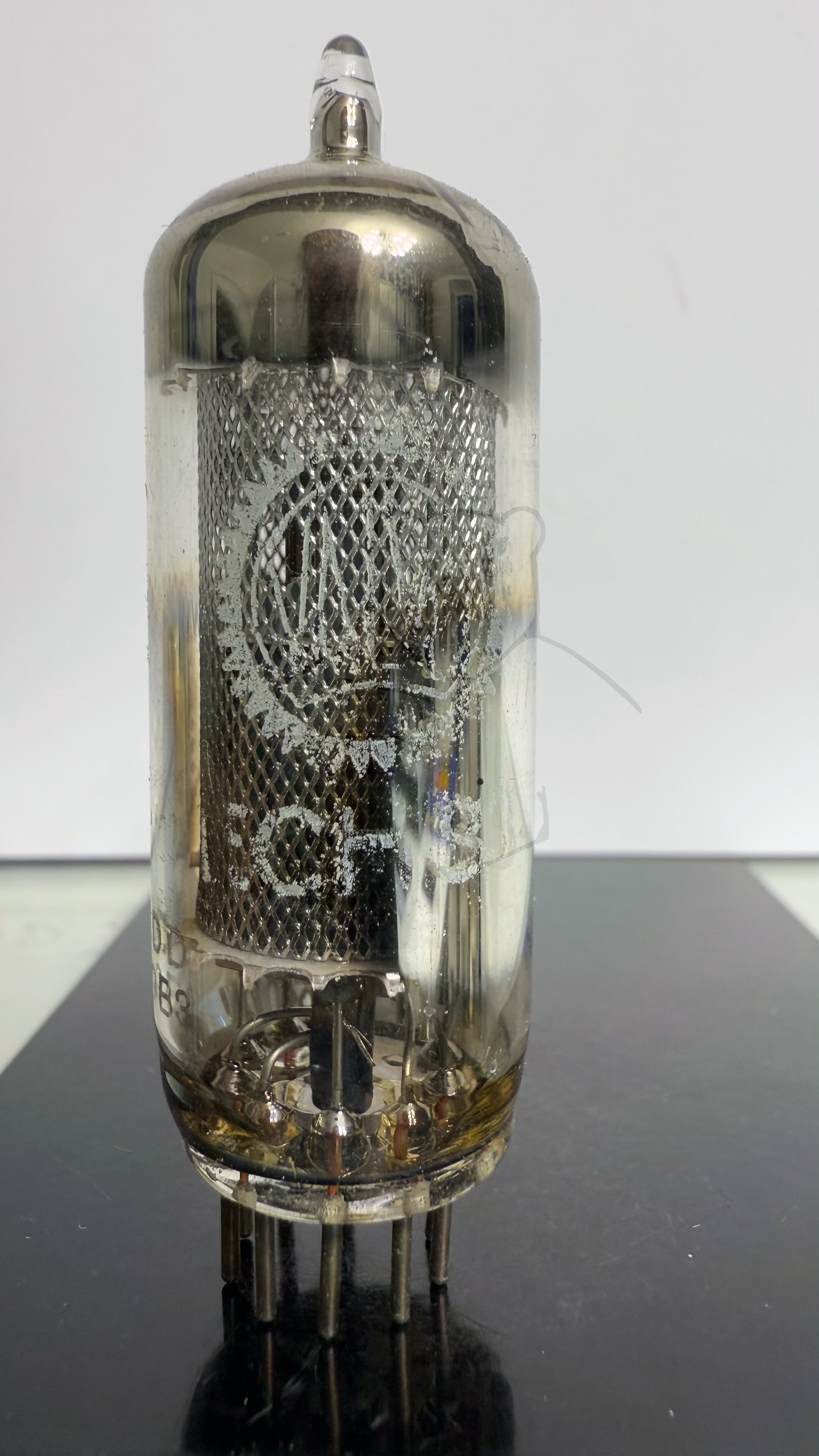

Röhre ECH83 #5917 Bild 1

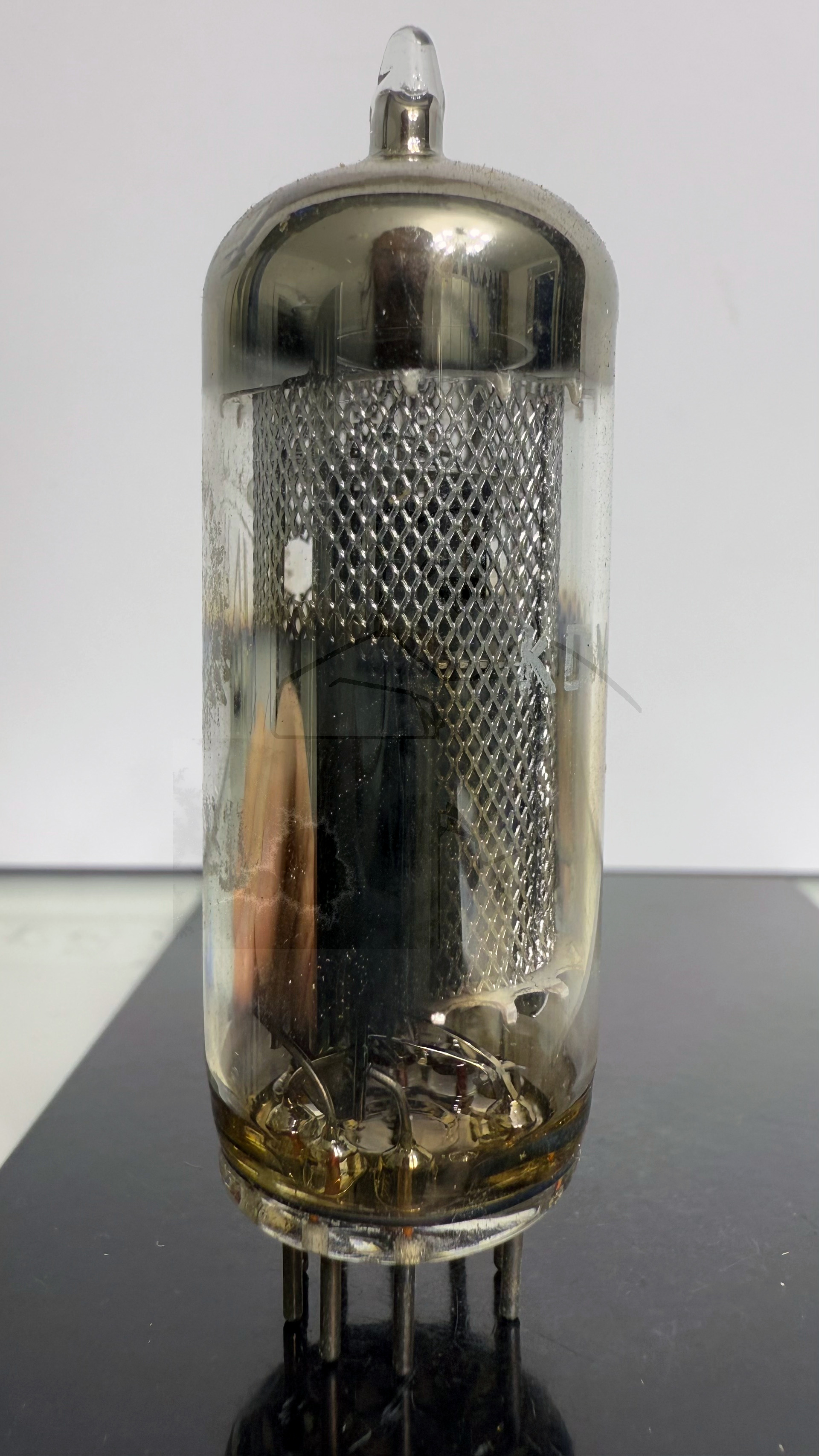

Röhre ECH83 #5917 Bild 2

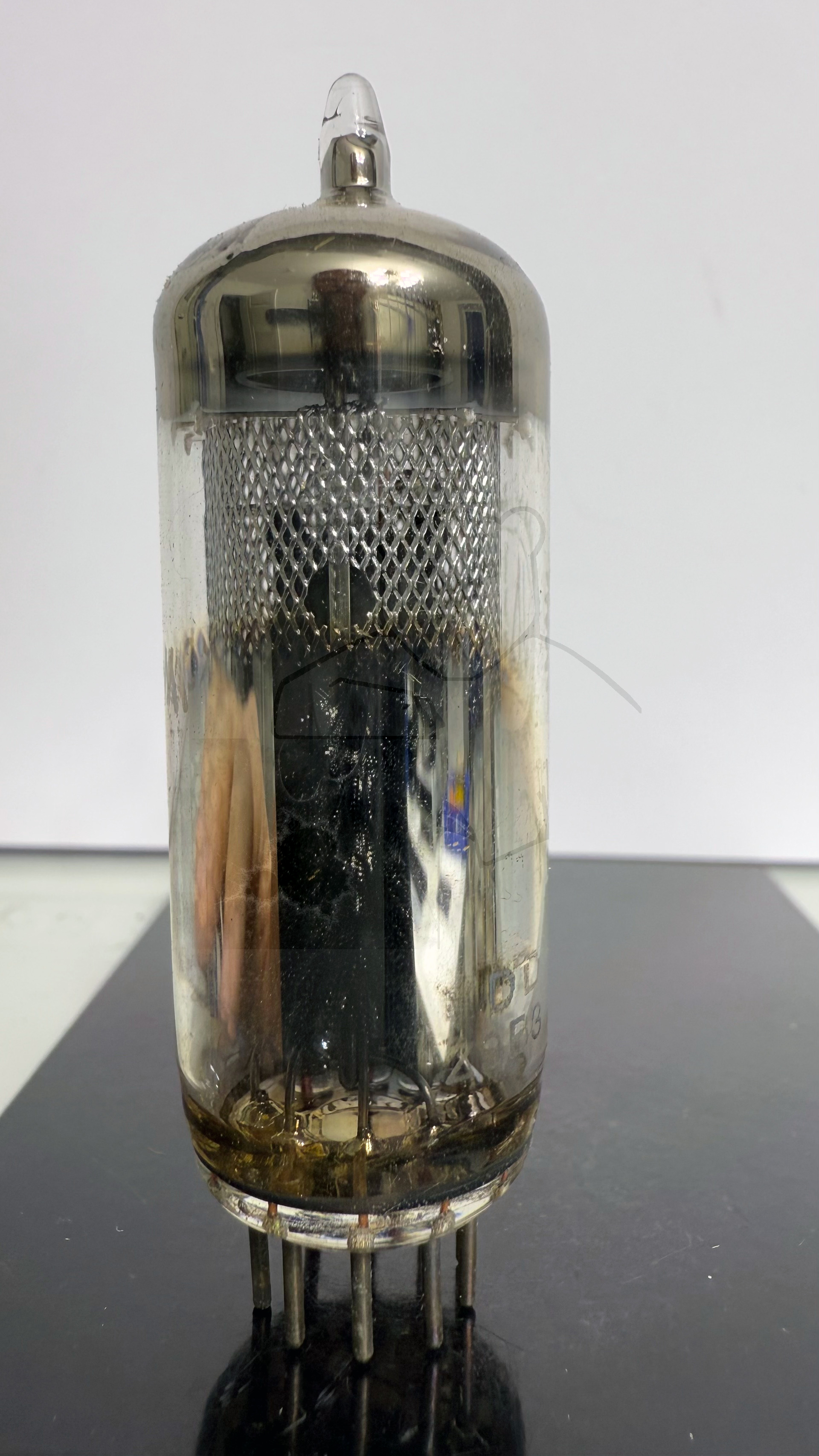

Röhre ECH83 #5917 Bild 3
Röhre ECH83 #5917 Verpackung Bild 1

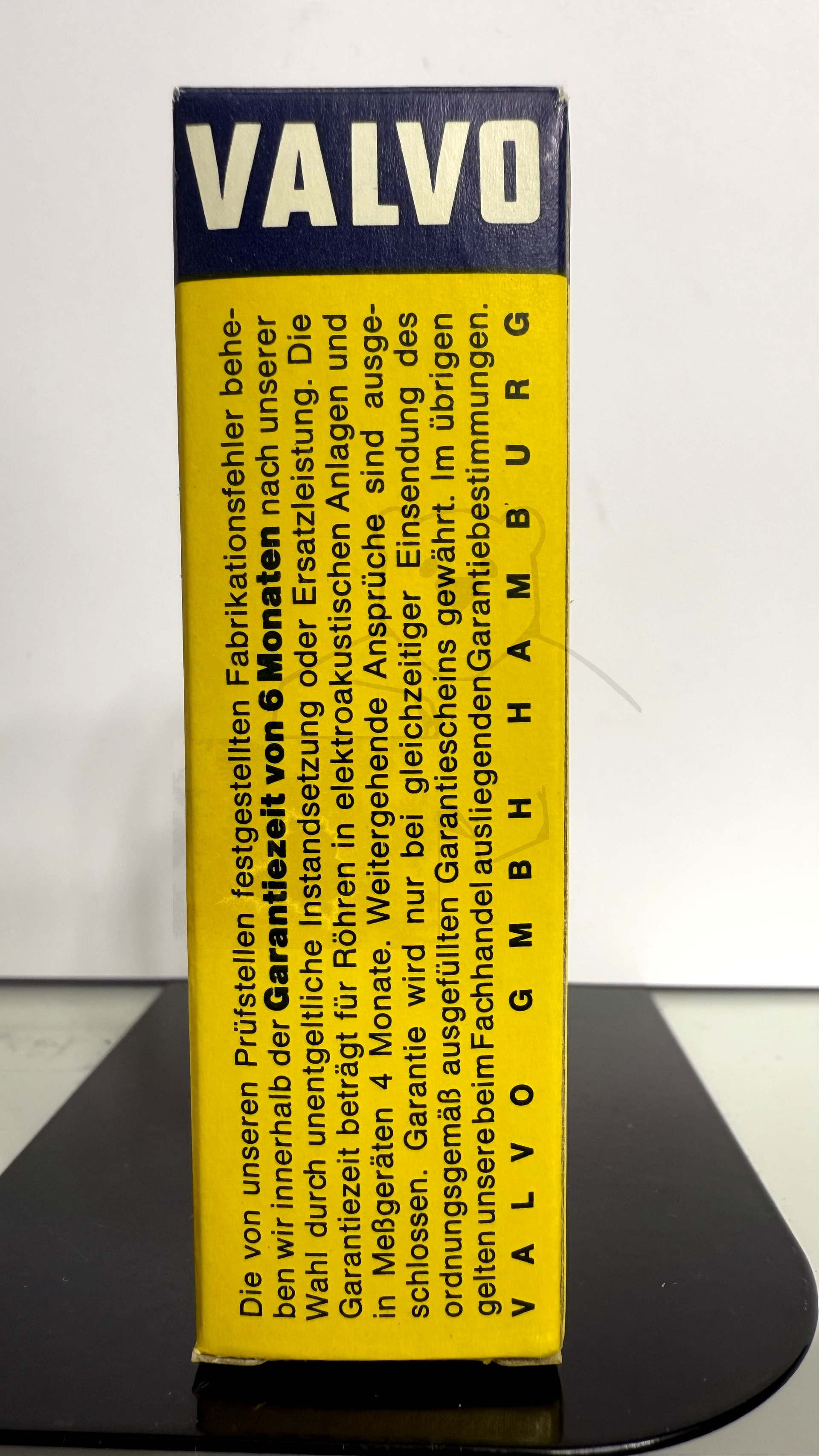

Röhre ECH83 #5917 Verpackung Bild 2

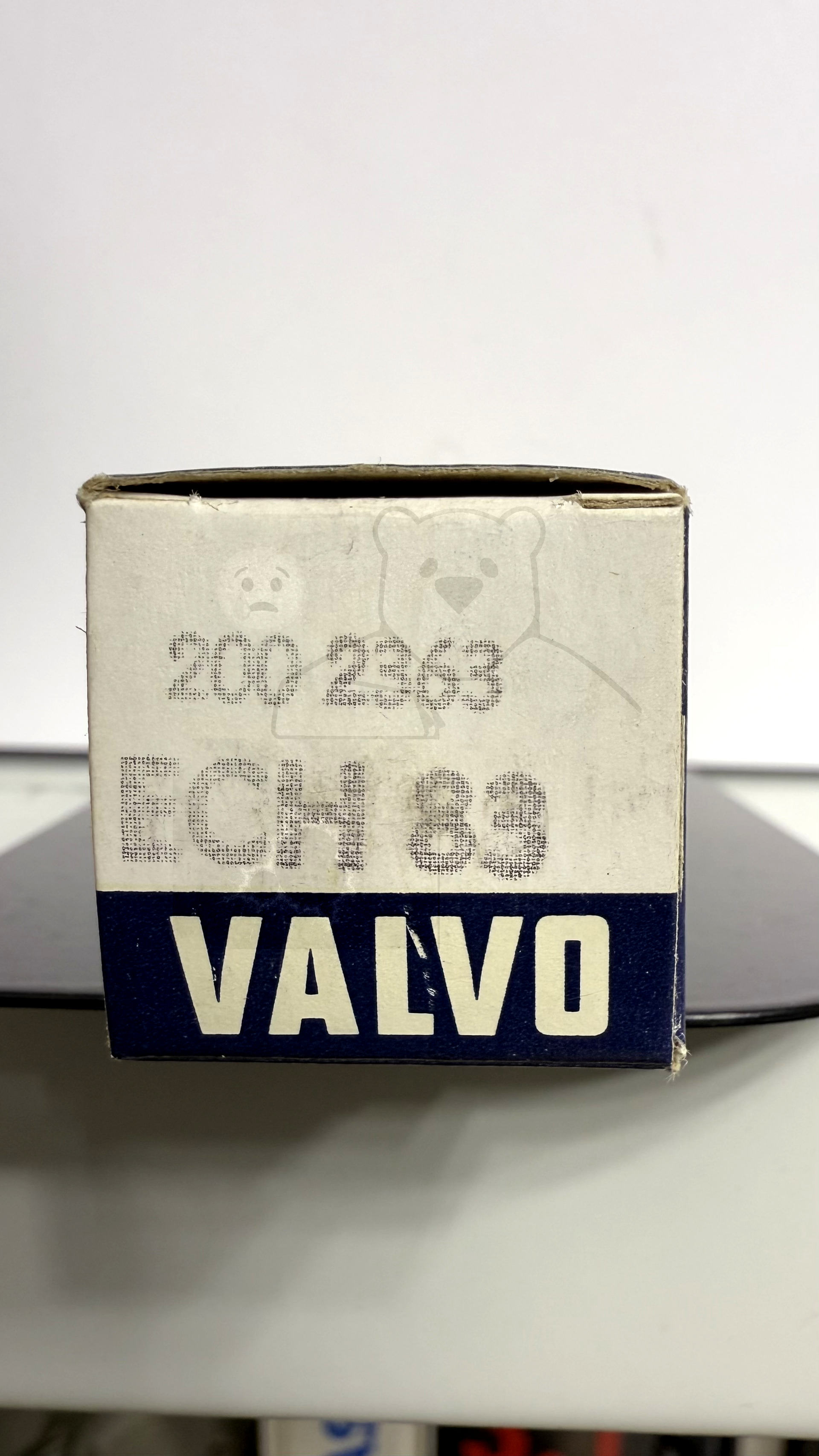

Röhre ECH83 #5917 Verpackung Bild 3

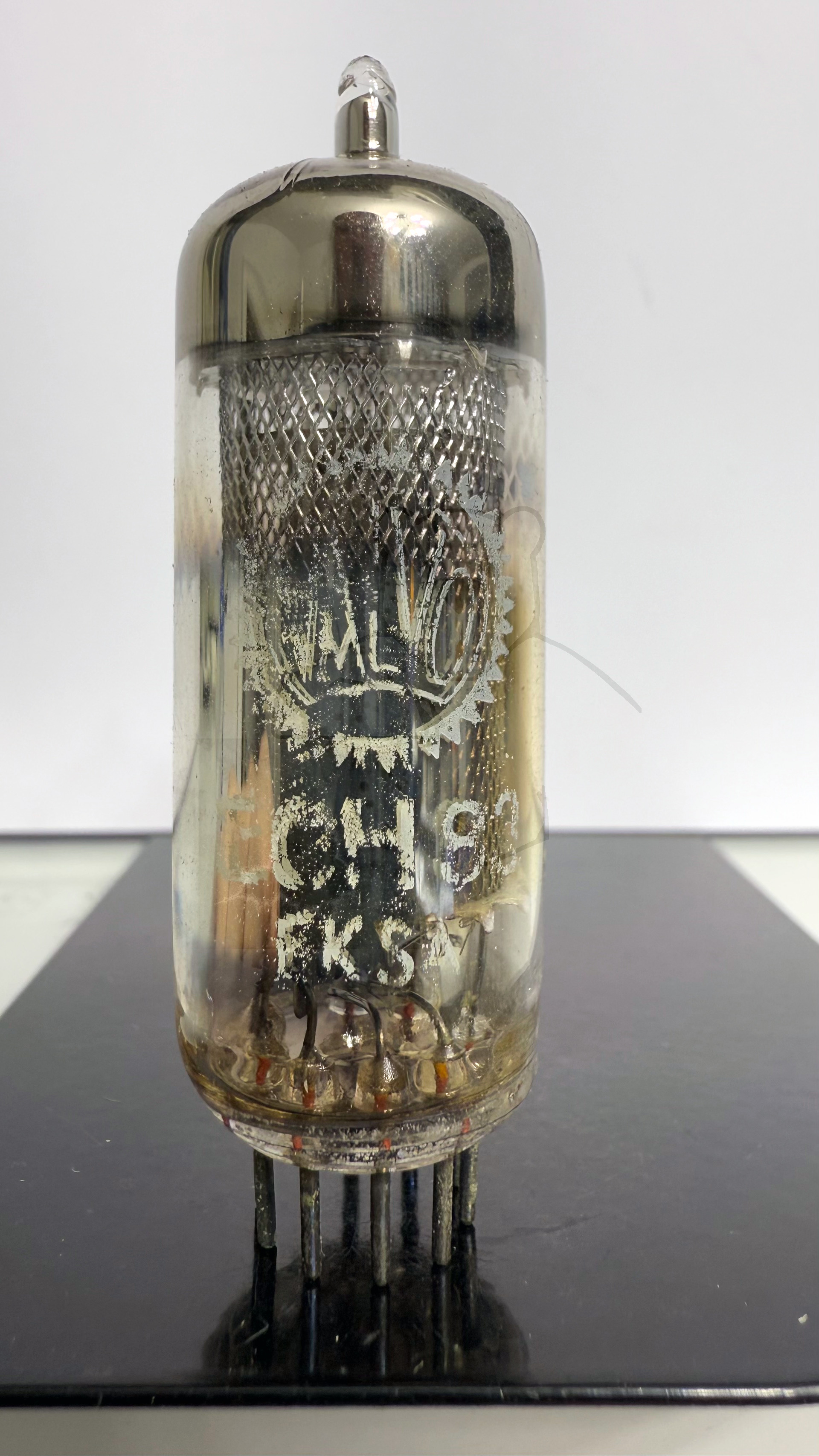

Röhre ECH83 #6725 Bild 1

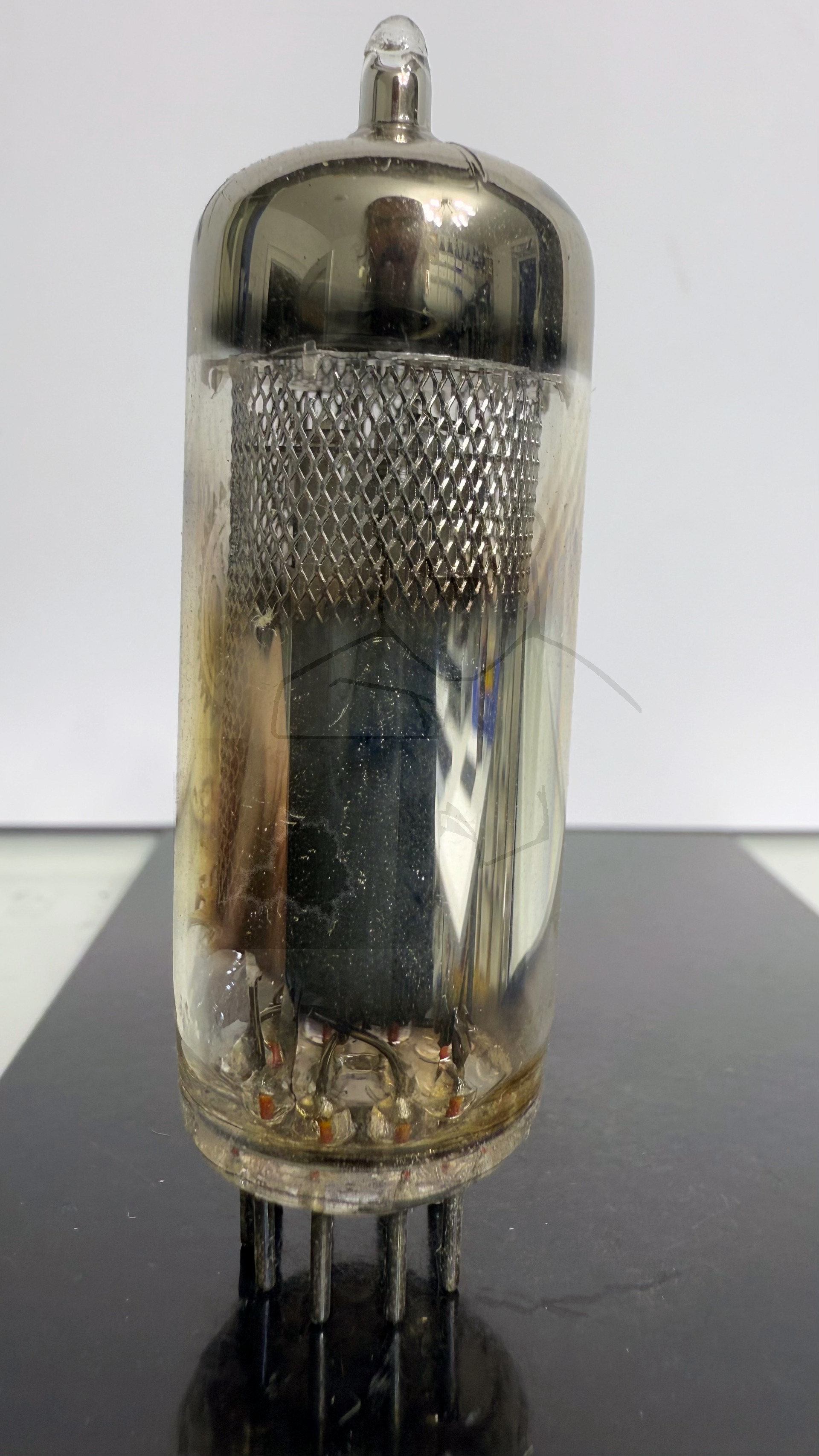

Röhre ECH83 #6725 Bild 2
Röhre ECH83 #6725 Verpackung Bild 1
Röhre ECH83 #6725 Verpackung Bild 2

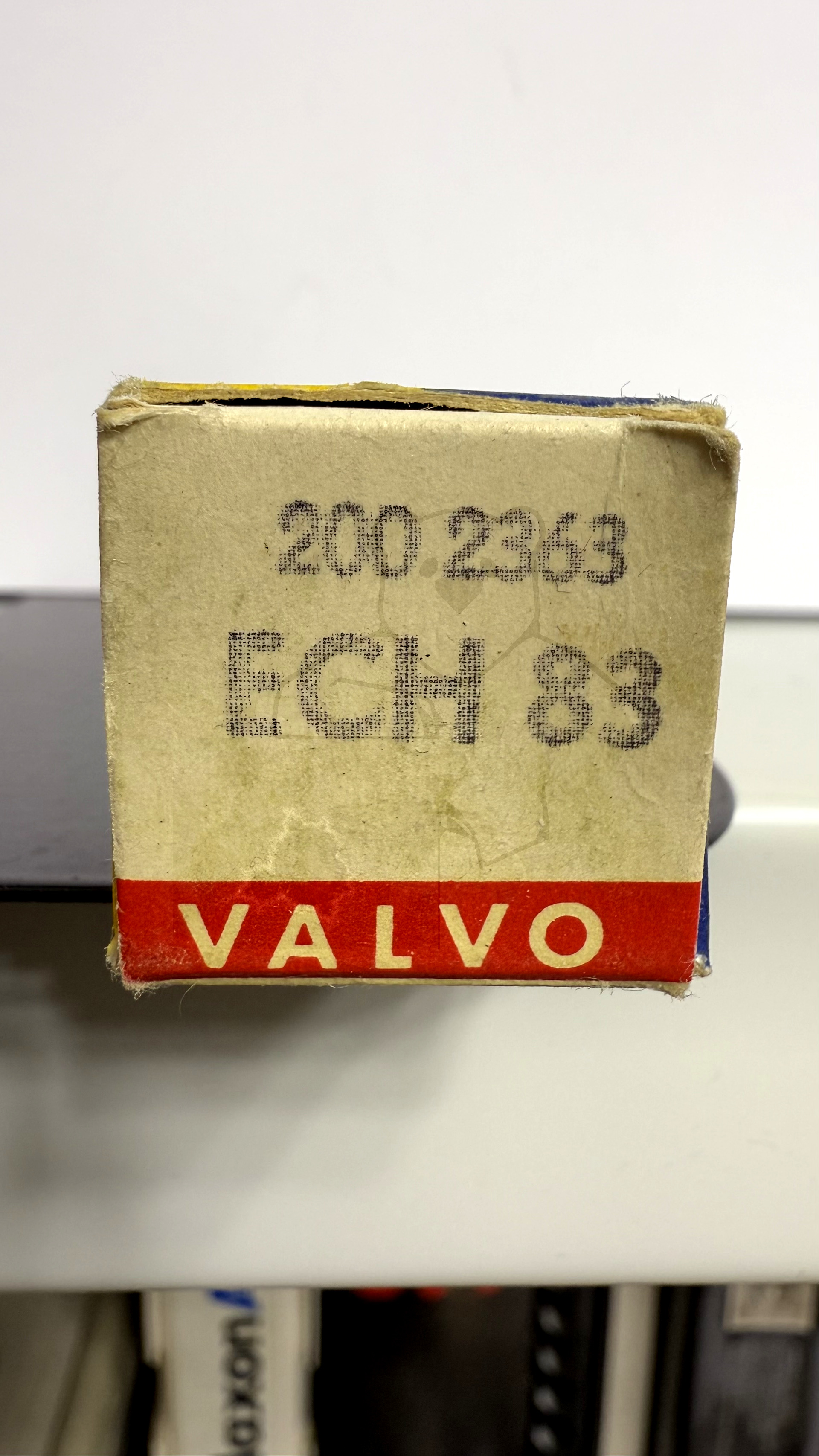

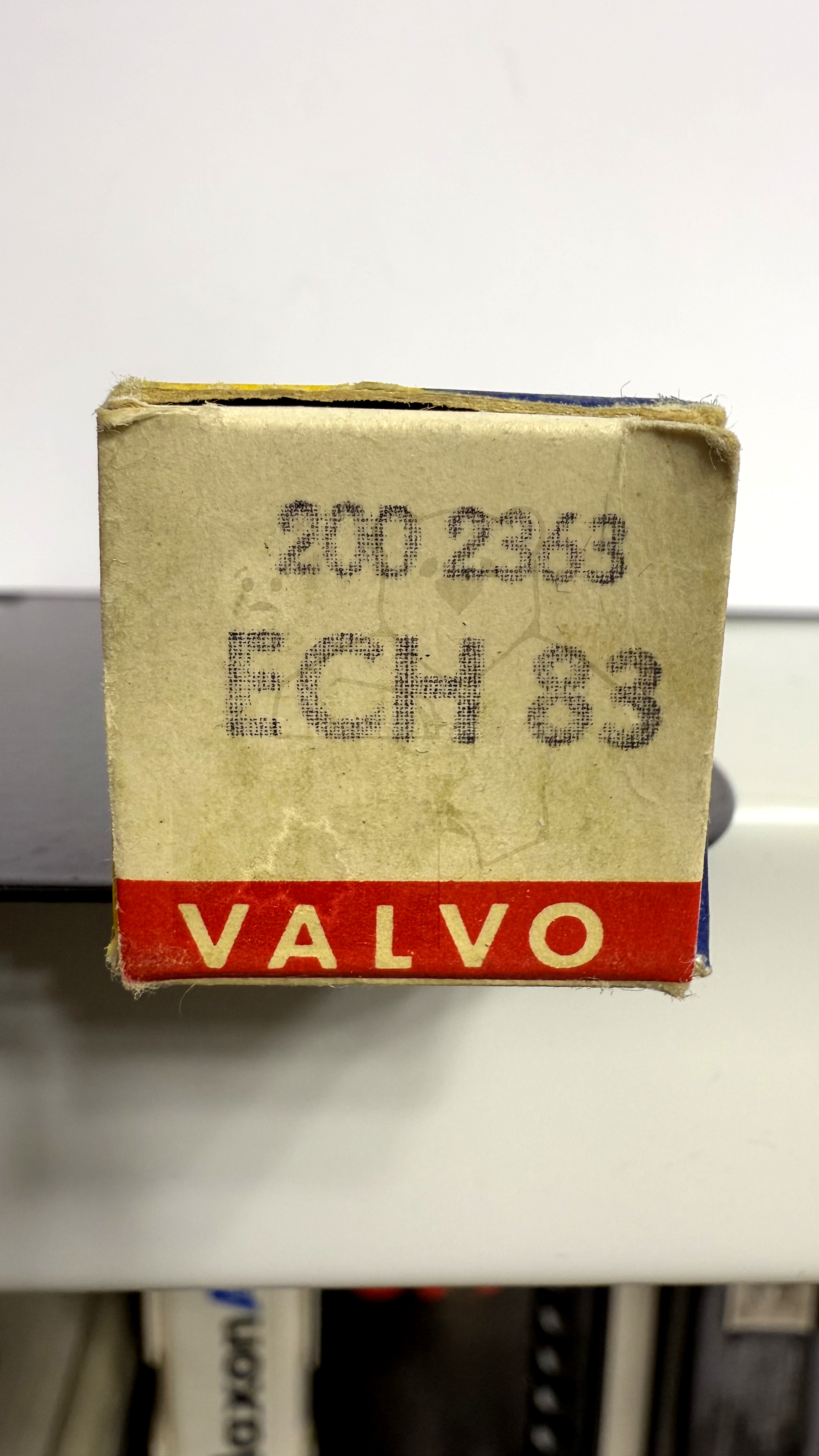

Röhre ECH83 #6725 Verpackung Bild 3

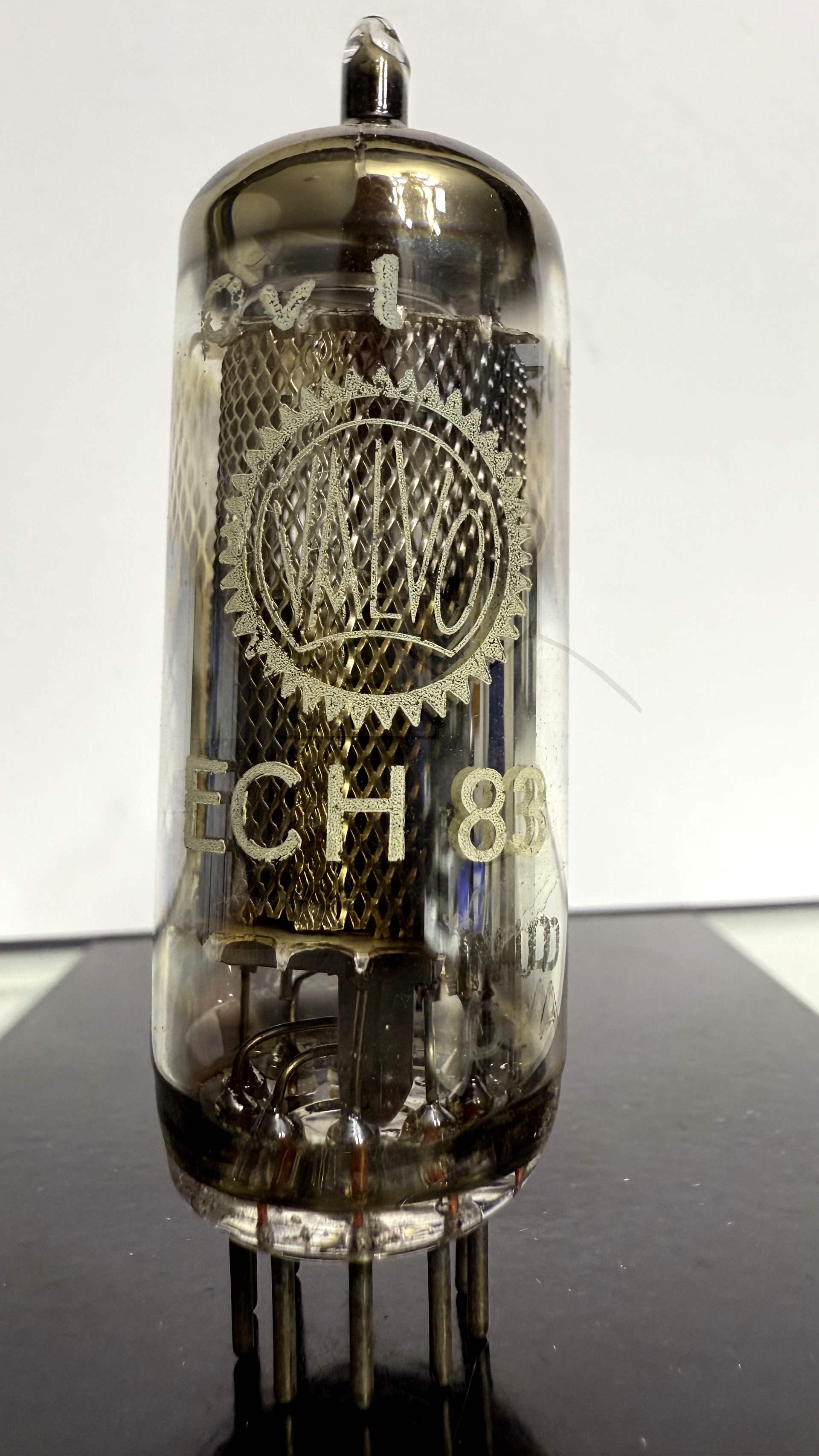

Röhre ECH83 #1418 Bild 1

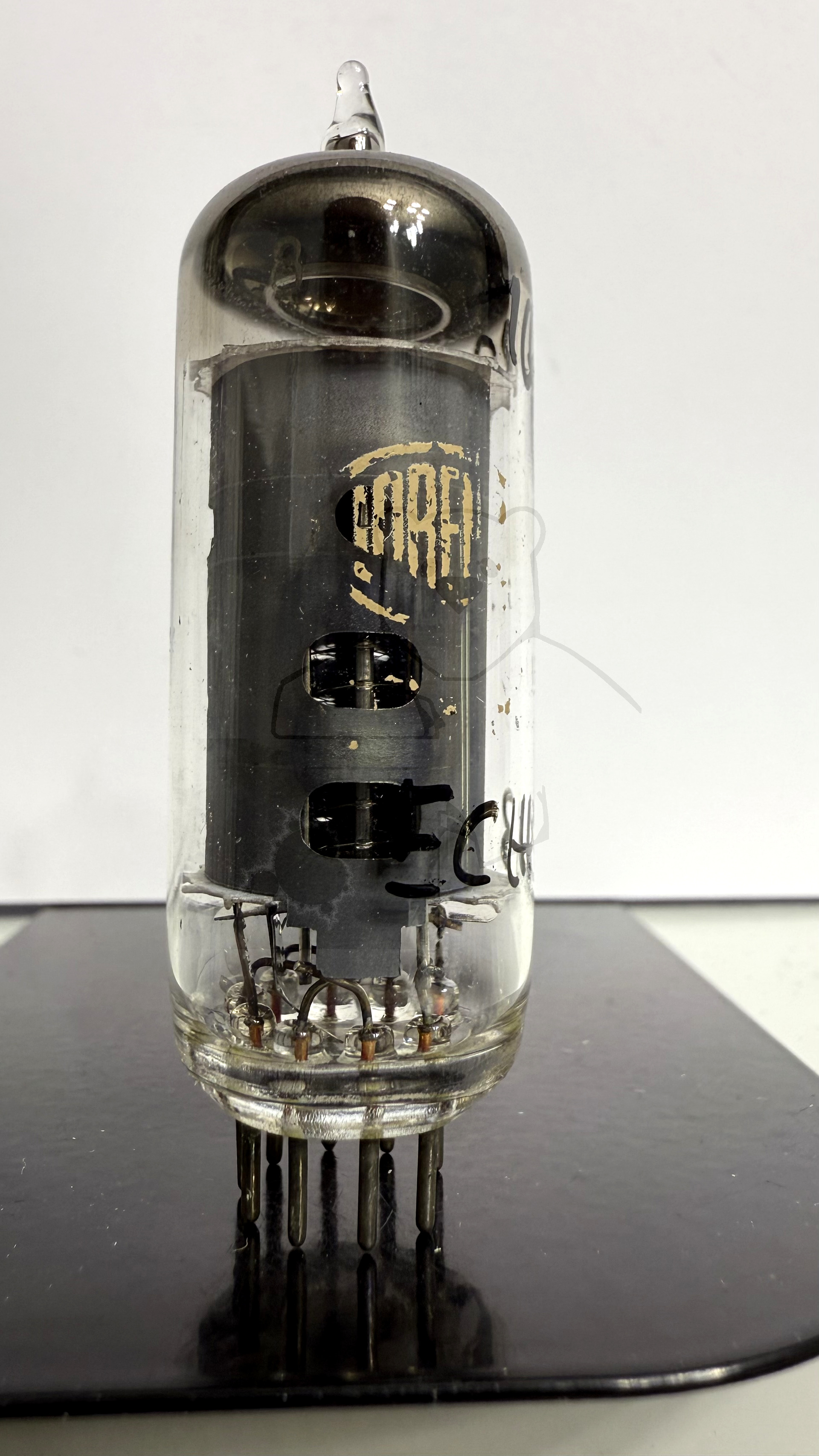

Röhre ECH83 #1692 Bild 1

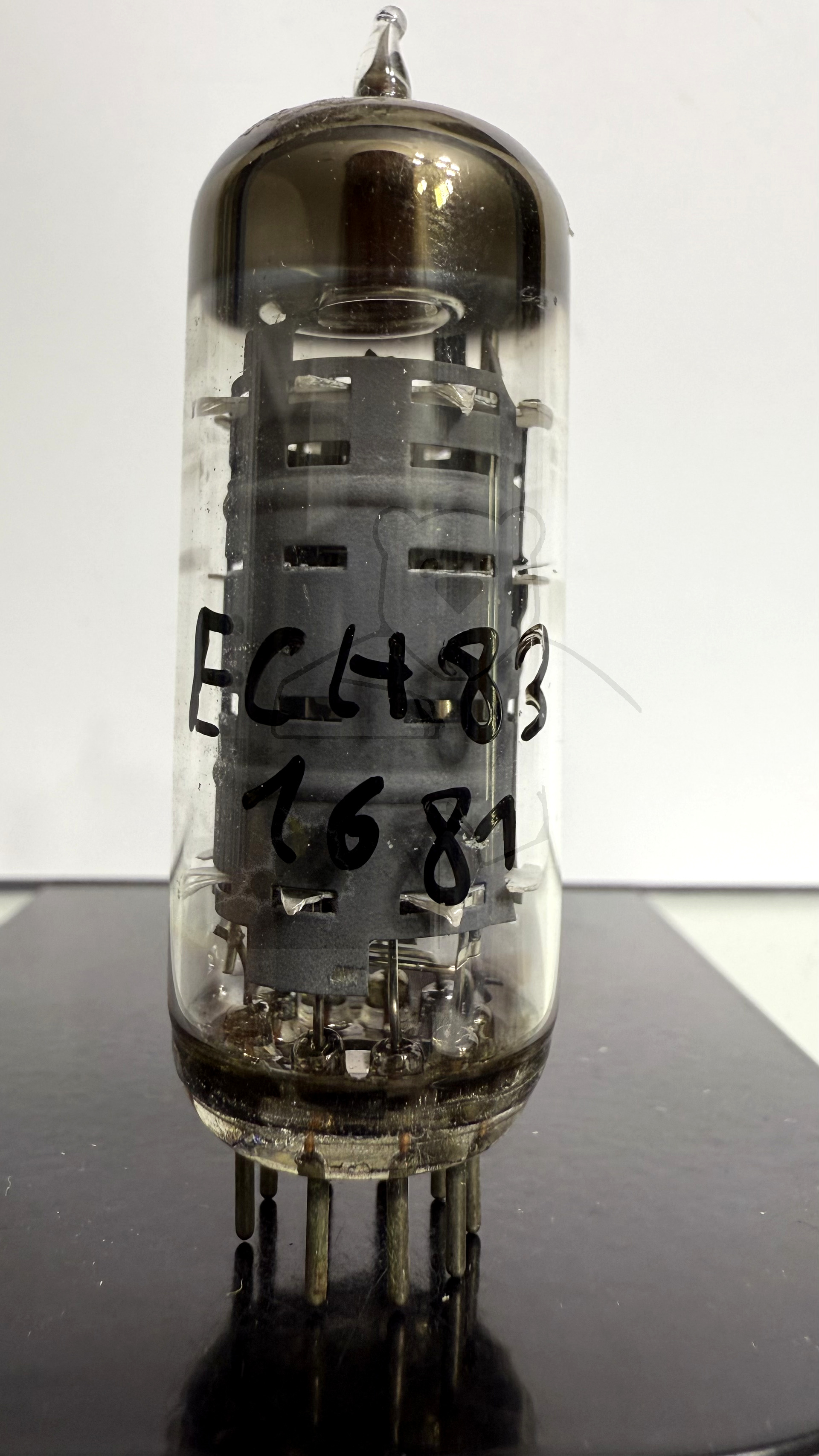

Röhre ECH83 #1681 Bild 1

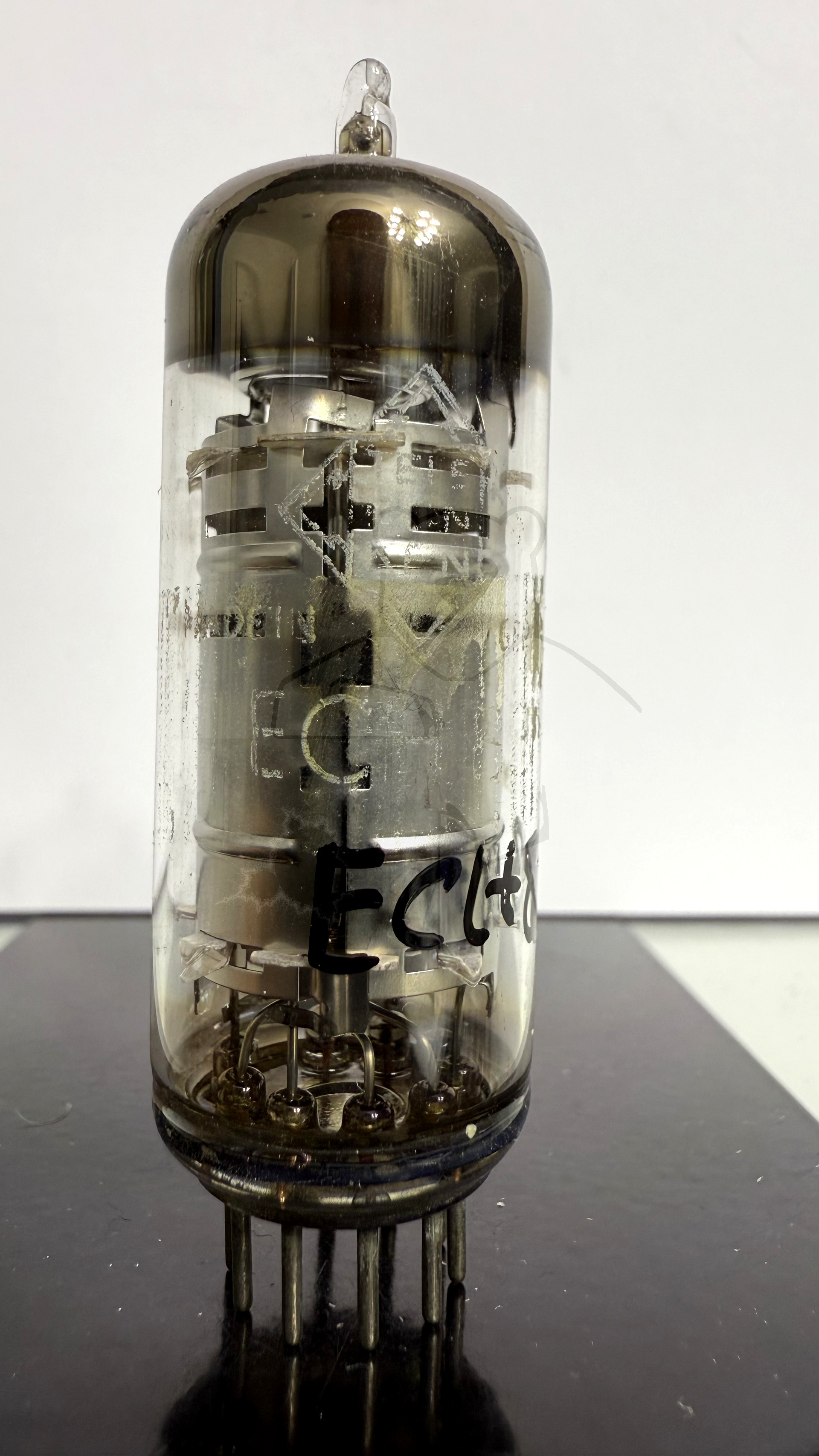

Röhre ECH83 #1572 Bild 1
Röhre ECH83 #7102 Bild 1

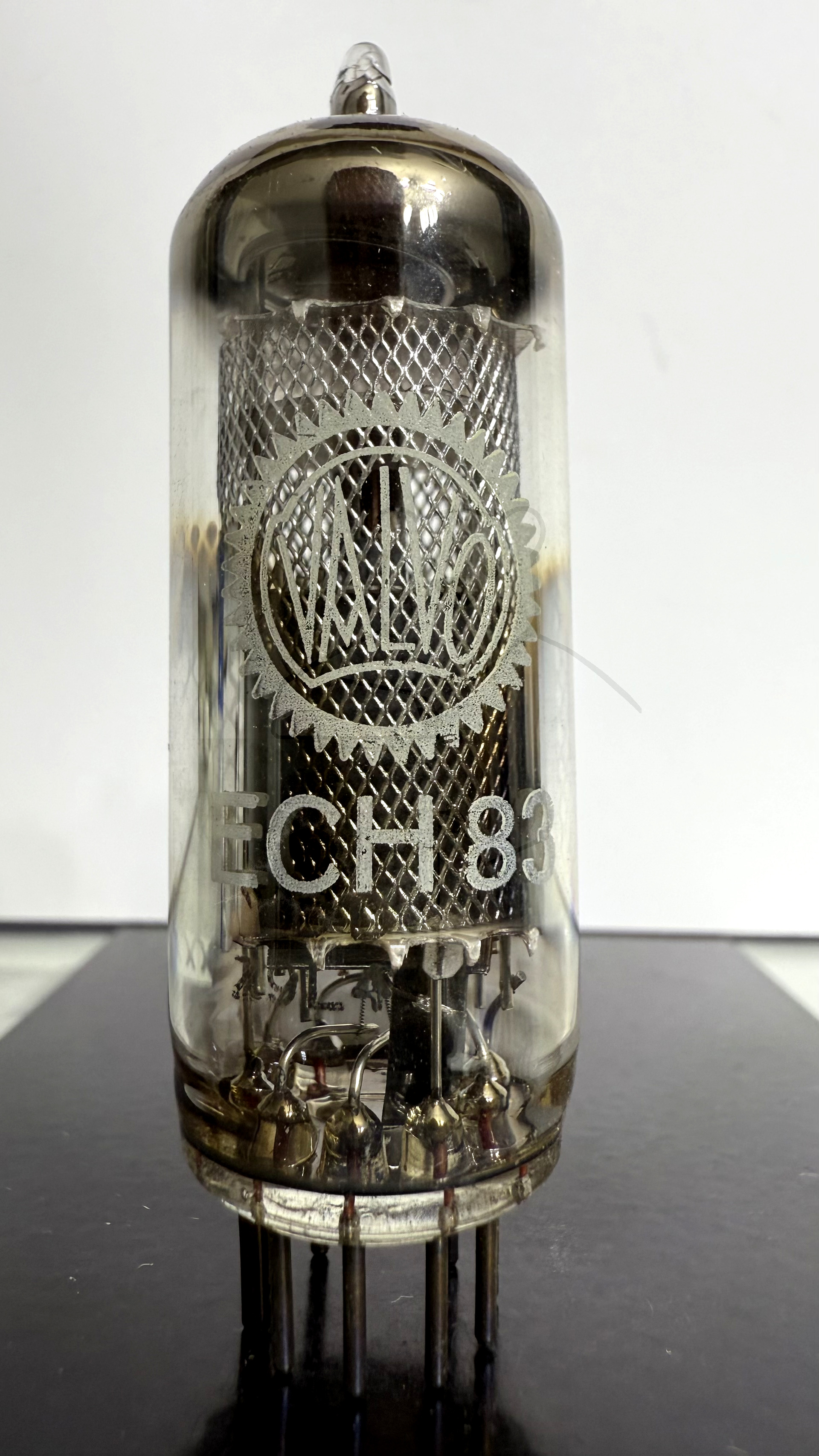

Röhre ECH83 #7104 Bild 1

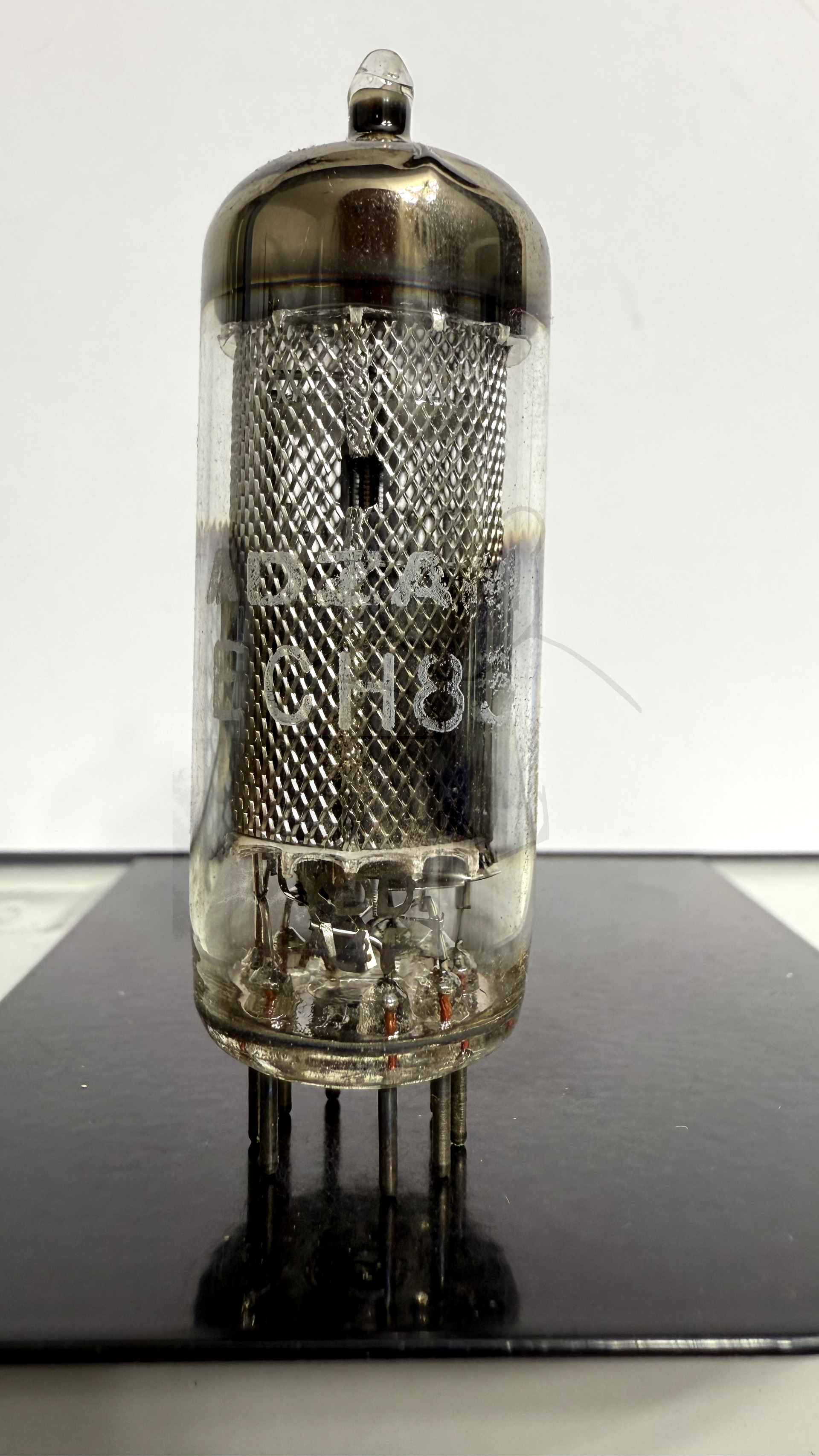

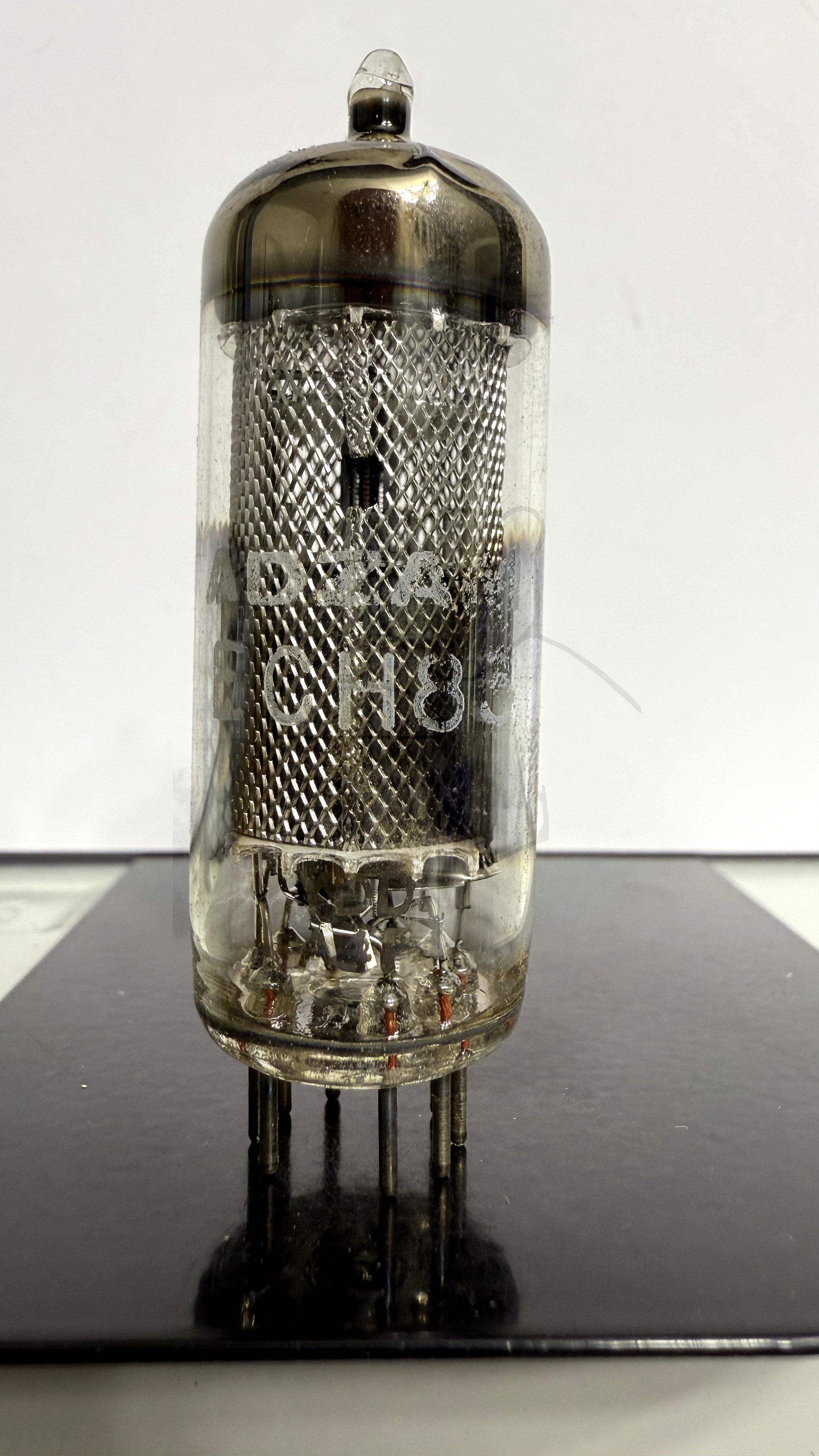

Röhre ECH83 #4134 Bild 1

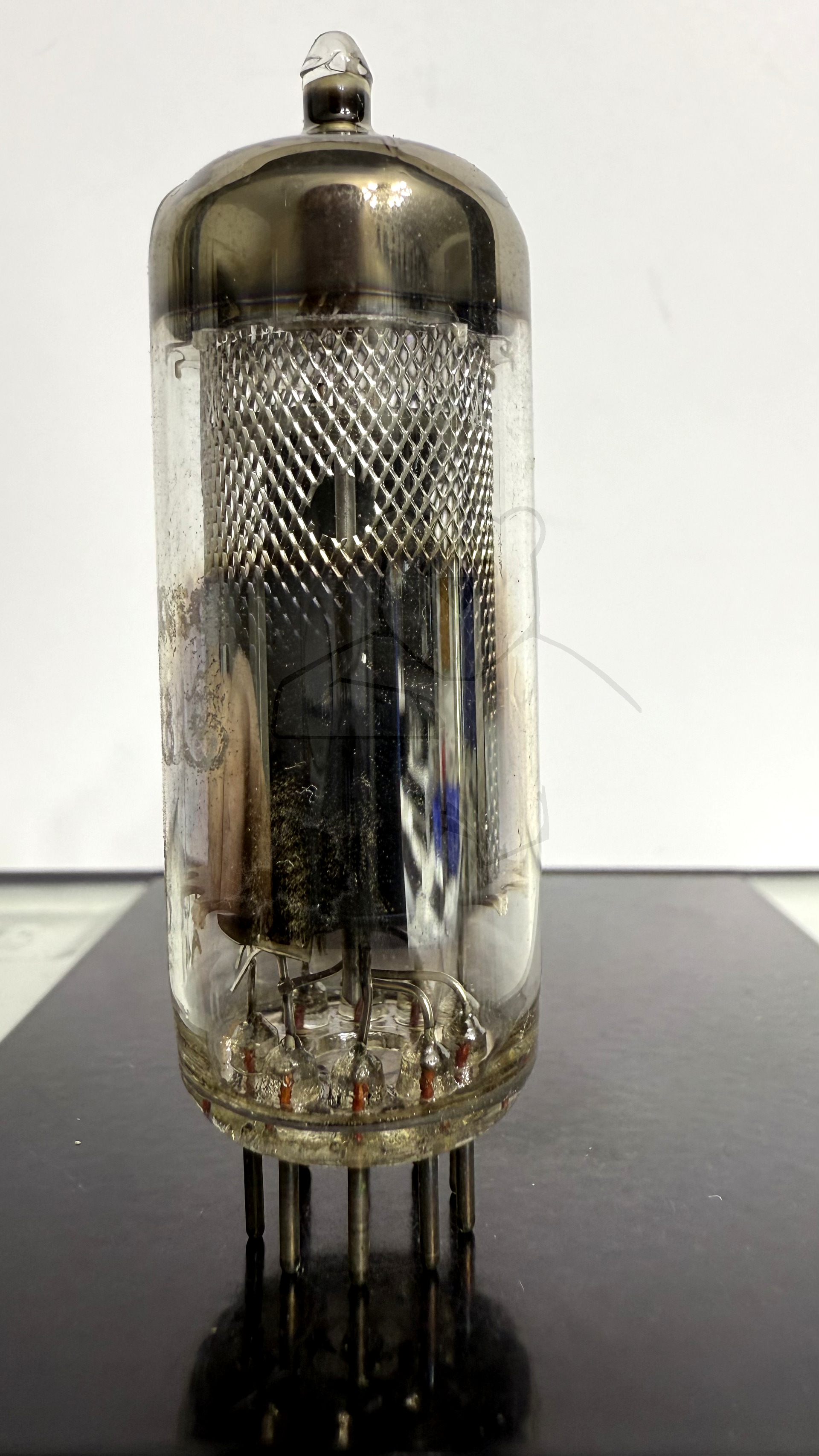

Röhre ECH83 #4134 Bild 2

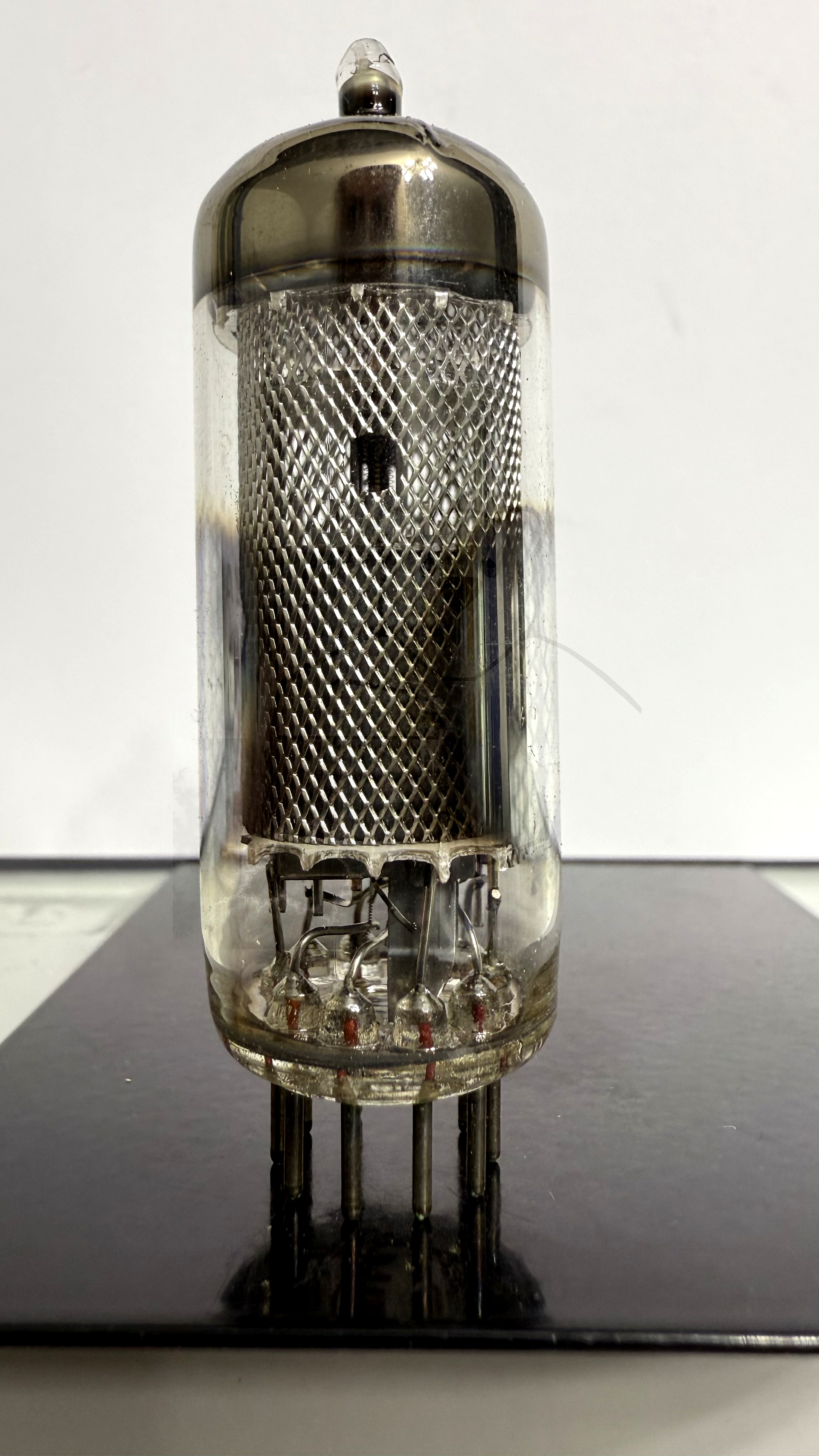

Röhre ECH83 #4134 Bild 3

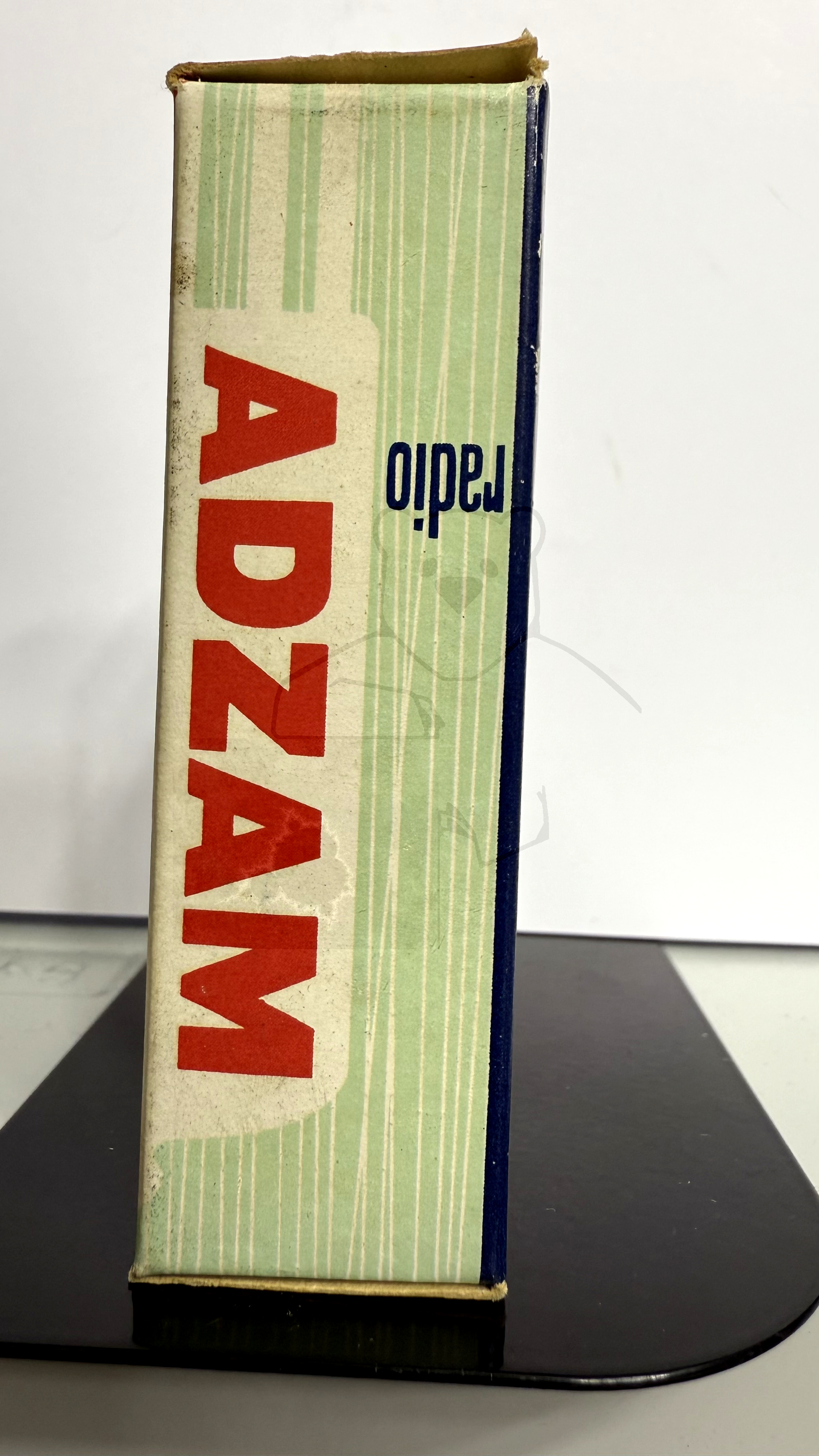

Röhre ECH83 #4134 Verpackung Bild 1

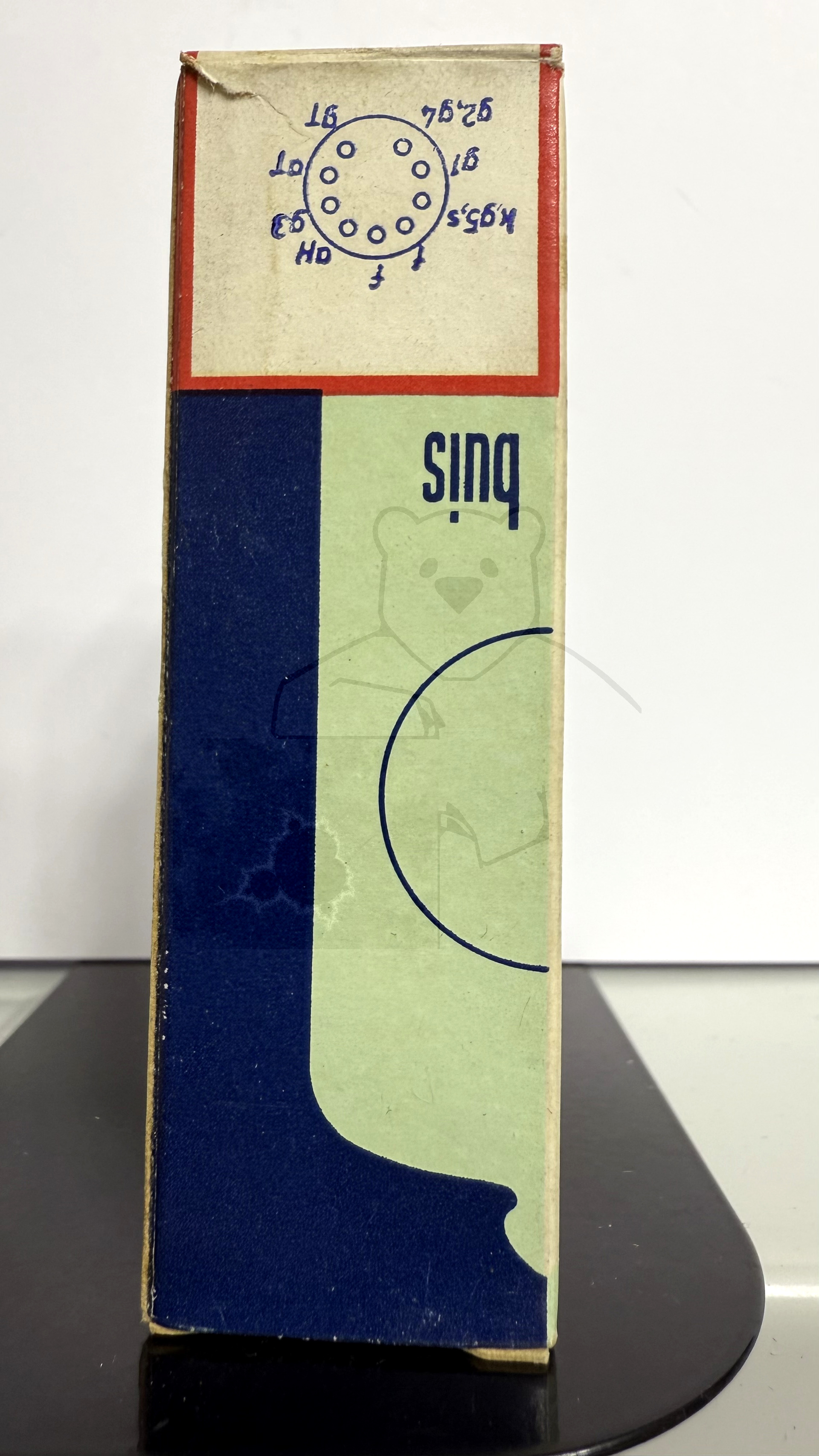

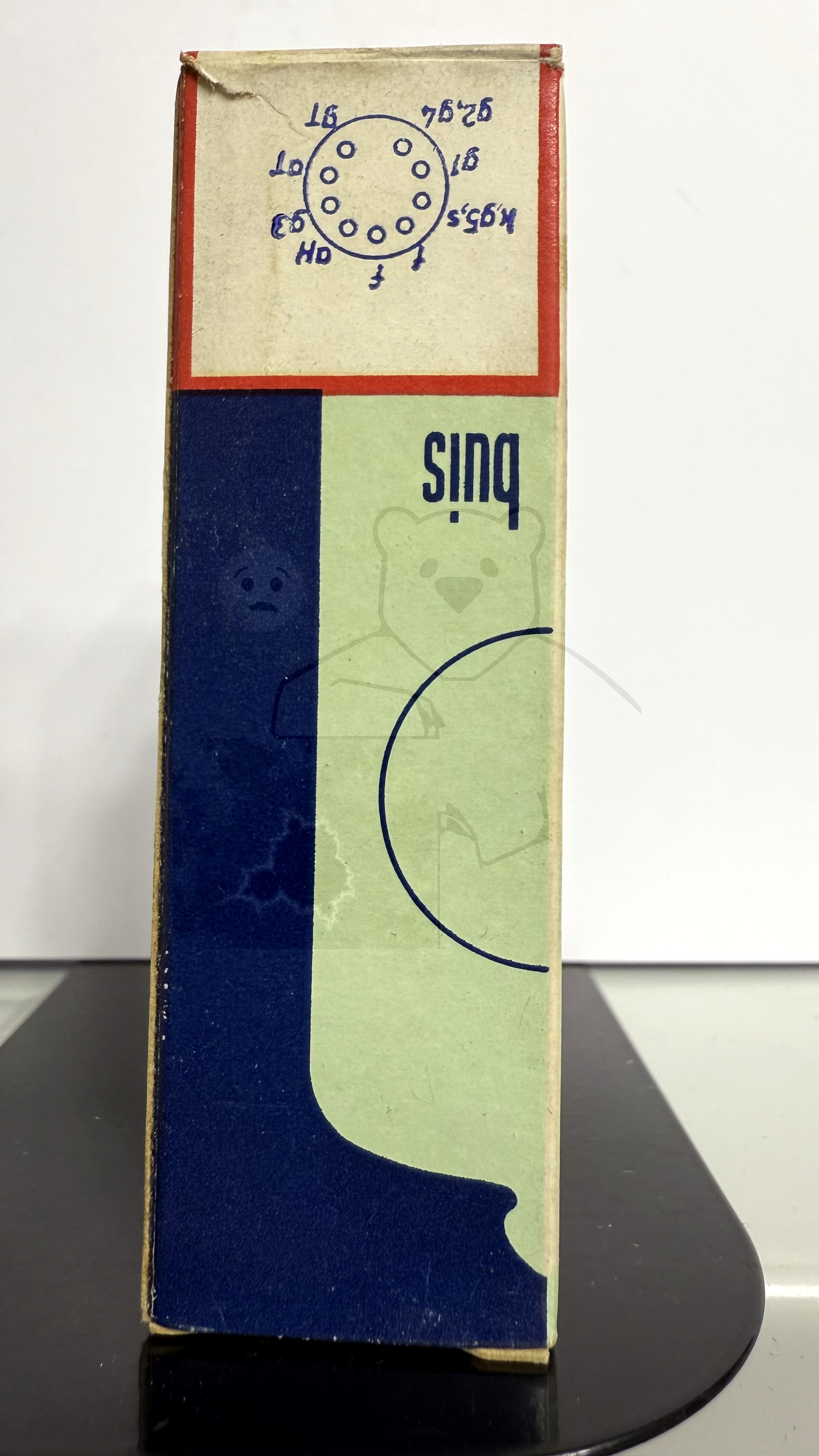

Röhre ECH83 #4134 Verpackung Bild 2

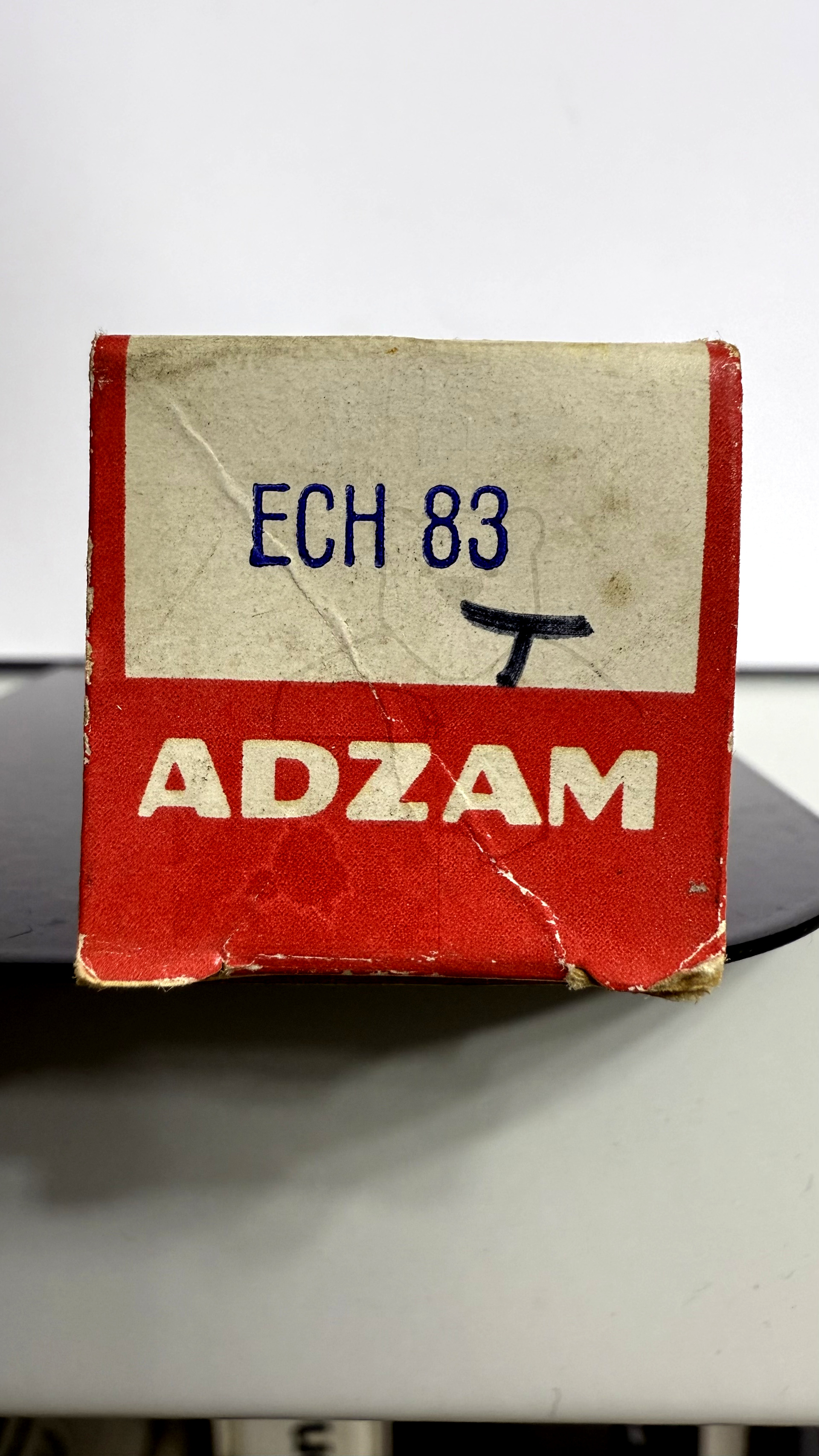

Röhre ECH83 #4134 Verpackung Bild 3

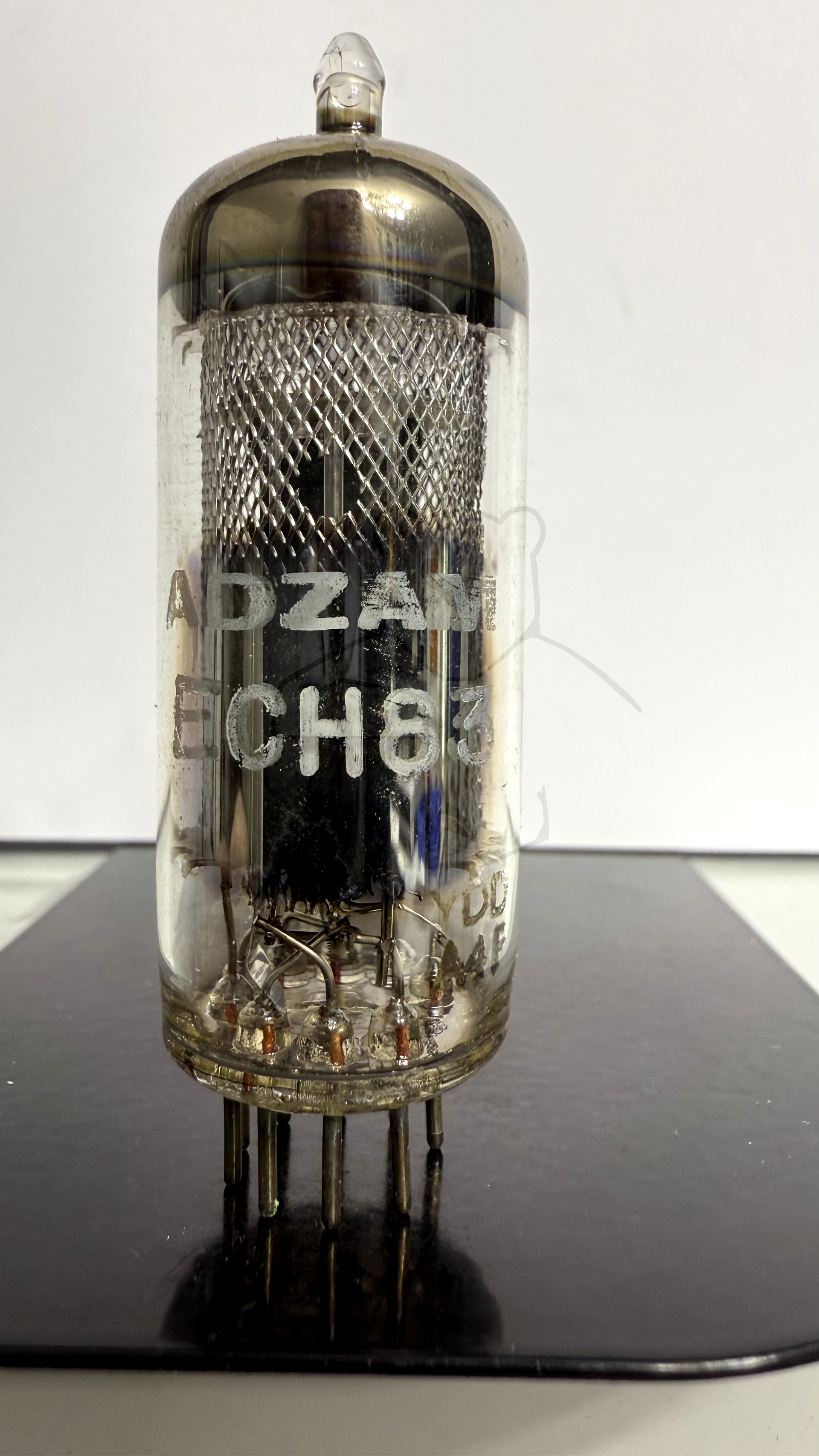

Röhre ECH83 #4135 Bild 1

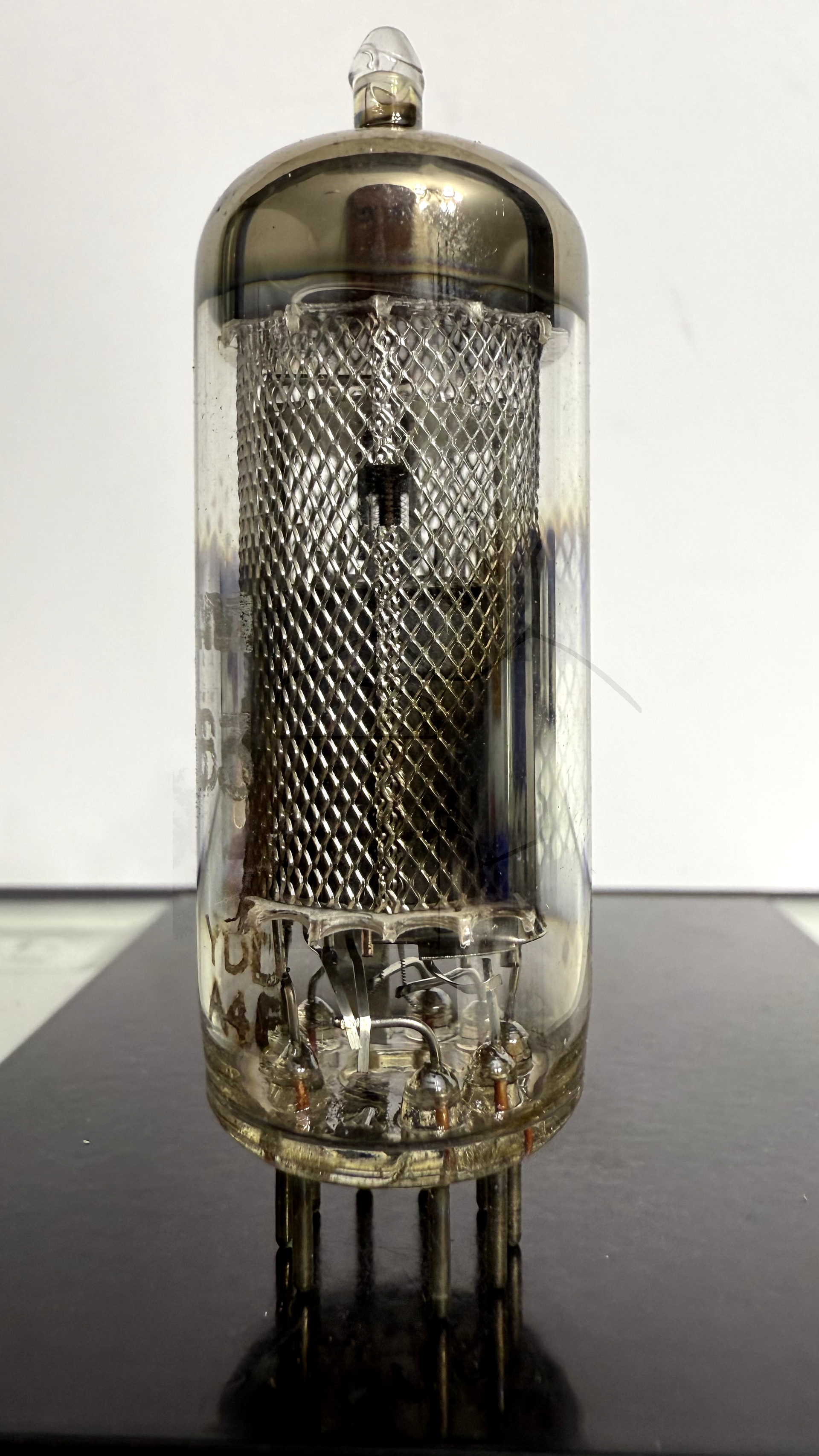

Röhre ECH83 #4135 Bild 2

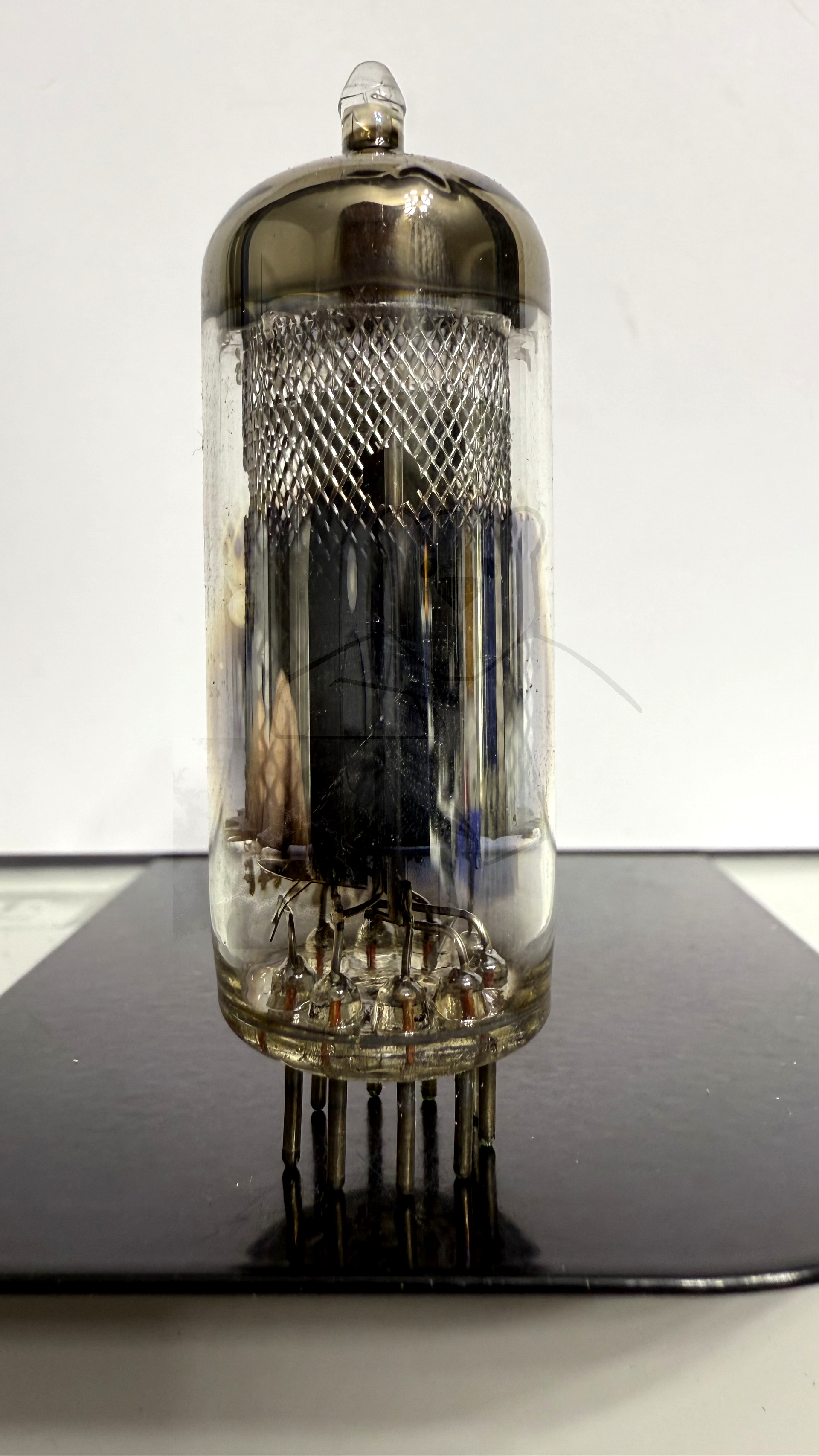

Röhre ECH83 #4135 Bild 3
Röhre ECH83 #4135 Verpackung Bild 1
Röhre ECH83 #4135 Verpackung Bild 2

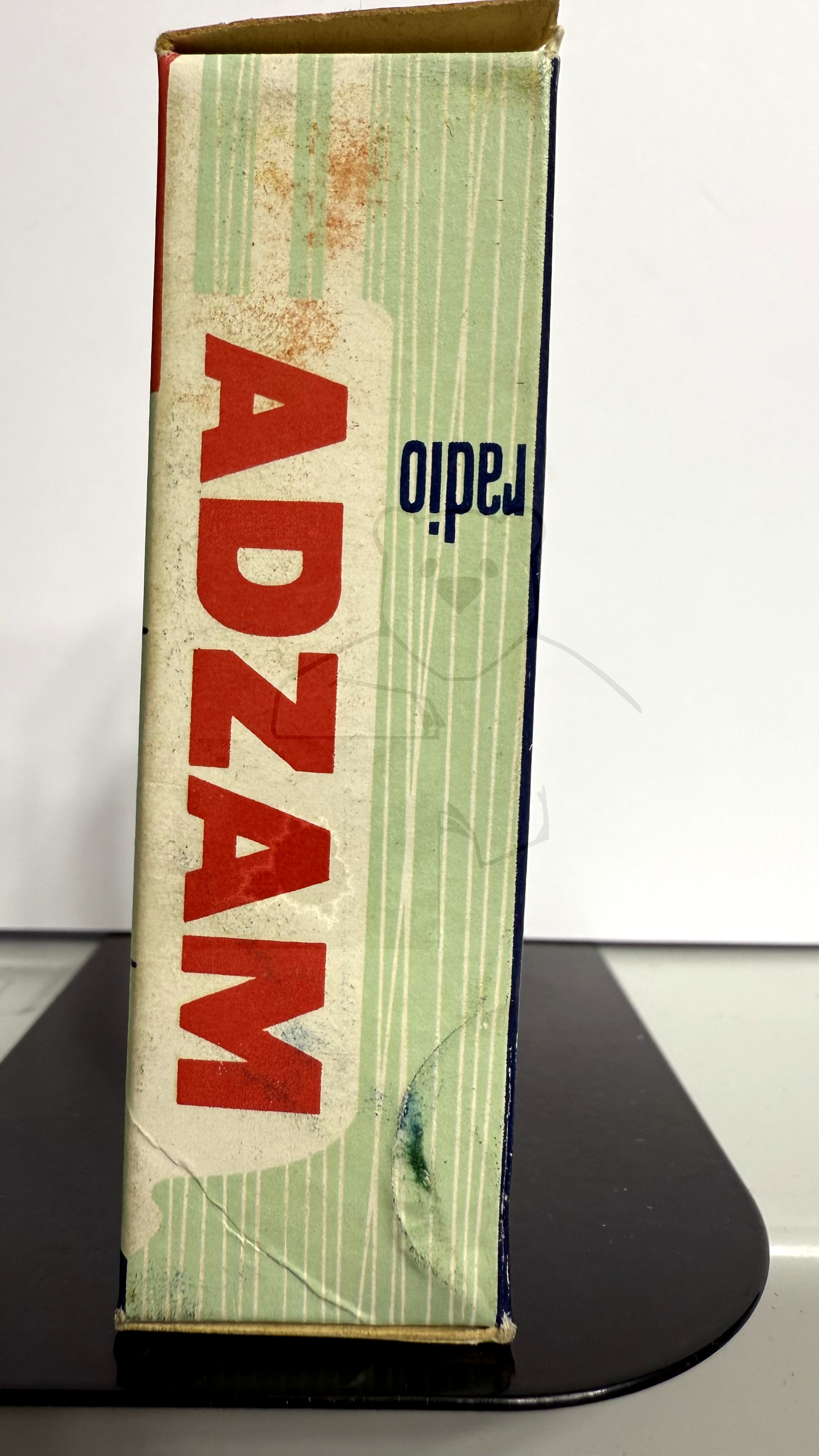

Röhre ECH83 #4135 Verpackung Bild 3

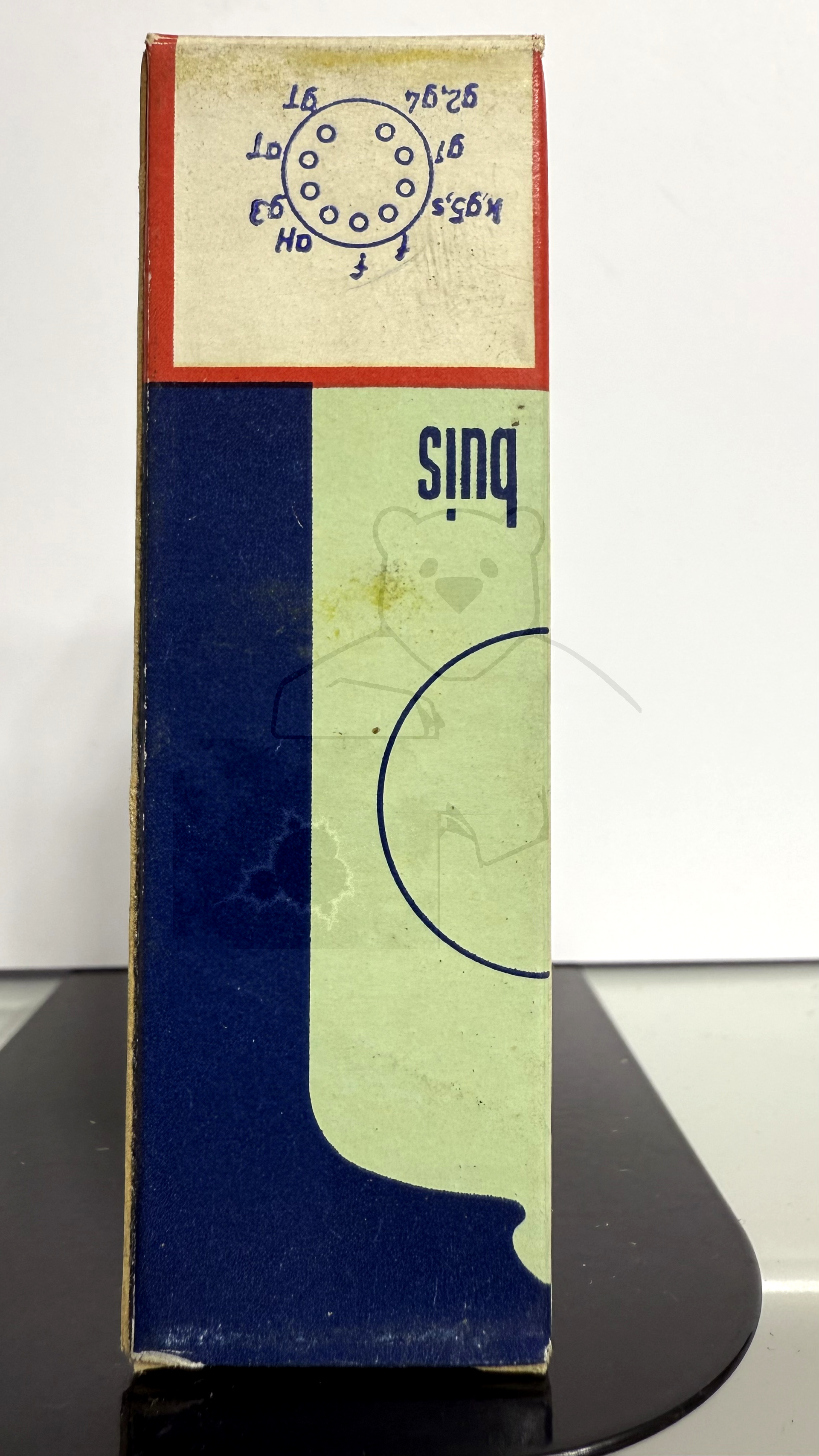

Röhre ECH83 #4135 Verpackung Bild 4
🔎 Alle Röhren vom Typ ECH83 in der Sammlung
- → ECH83 Inventar: 01251 Hersteller: → Siemens
- → ECH83 Inventar: 01418 Hersteller: → Valvo
- → ECH83 Inventar: 01461 Hersteller: → Siemens
- → ECH83 Inventar: 01506 Hersteller: → Tungsram
- → ECH83 Inventar: 01572 Hersteller: → Telefunken (Mit Raute im Boden)
- → ECH83 Inventar: 01679 Hersteller: → Unbekannter Hersteller
- → ECH83 Inventar: 01681 Hersteller: → Telefunken (Mit Raute im Boden)
- → ECH83 Inventar: 01692 Hersteller: → Lorenz
- → ECH83 Inventar: 04116 Hersteller: → Mullard
- → ECH83 Inventar: 04133 Hersteller: → Adzam
- → ECH83 Inventar: 04134 Hersteller: → Adzam
- → ECH83 Inventar: 04135 Hersteller: → Adzam
- → ECH83 Inventar: 05917 Hersteller: → Valvo
- → ECH83 Inventar: 06725 Hersteller: → Valvo
- → ECH83 Inventar: 07086 Hersteller: → Valvo
- → ECH83 Inventar: 07091 Hersteller: → Mazda
- → ECH83 Inventar: 07094 Hersteller: → Industria
- → ECH83 Inventar: 07095 Hersteller: → Mazda
- → ECH83 Inventar: 07102 Hersteller: → Valvo
- → ECH83 Inventar: 07103 Hersteller: → Valvo
- → ECH83 Inventar: 07104 Hersteller: → Valvo
- → ECH83 Inventar: 07105 Hersteller: → Valvo
- → ECH83 Inventar: 07106 Hersteller: → Valvo
- → ECH83 Inventar: 07107 Hersteller: → Valvo
- → ECH83 Inventar: 07108 Hersteller: → Valvo
- → ECH83 Inventar: 07118 Hersteller: → Philips
- → ECH83 Inventar: 07119 Hersteller: → Philips Miniwatt
- → ECH83 Inventar: 07120 Hersteller: → Philips
