đ Beschreibung der Röhre: ECH84 Inventarnummer: 01356
| Name | â ECH84 |
| Vergleichsname | 6JX8 |
| Hersteller | â Telefunken (Mit Raute im Boden) |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 304 |
| Ătz- Produktionscode | |
| Serien Nummer | B1202128? |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S23 |
đ Beschreibung der Systeme fĂŒr die Röhre: ECH84
| System 1 | System 2 | |
| Kathode | 3 | 3 |
| Gitter 1 | 9 | 2 |
| Gitter 2 | 7 | |
| Gitter 3 | 1 | |
| Gitter 4 | 7 | |
| Gitter 5 | 3 | |
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 8 | 6 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 3 | 3 |
| Funktion | â Breitbandverstaerker, Triode |
â Bildsynchronisation |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der ECH84
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: ECH84
Datenblatt ECH84 Mazda Belvu [www.tubedata.info].pdf (415 kB)
Datenblatt ECH84 Philips Version 1 [www.tubedata.info].pdf (269 kB)
Datenblatt ECH84 Philips Version 2 [www.tubedata.info].pdf (165 kB)
Datenblatt ECH84 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (1187 kB)
Pruefkarte ECH84 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (213 kB)
Pruefkarte ECH84 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (222 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: ECH84

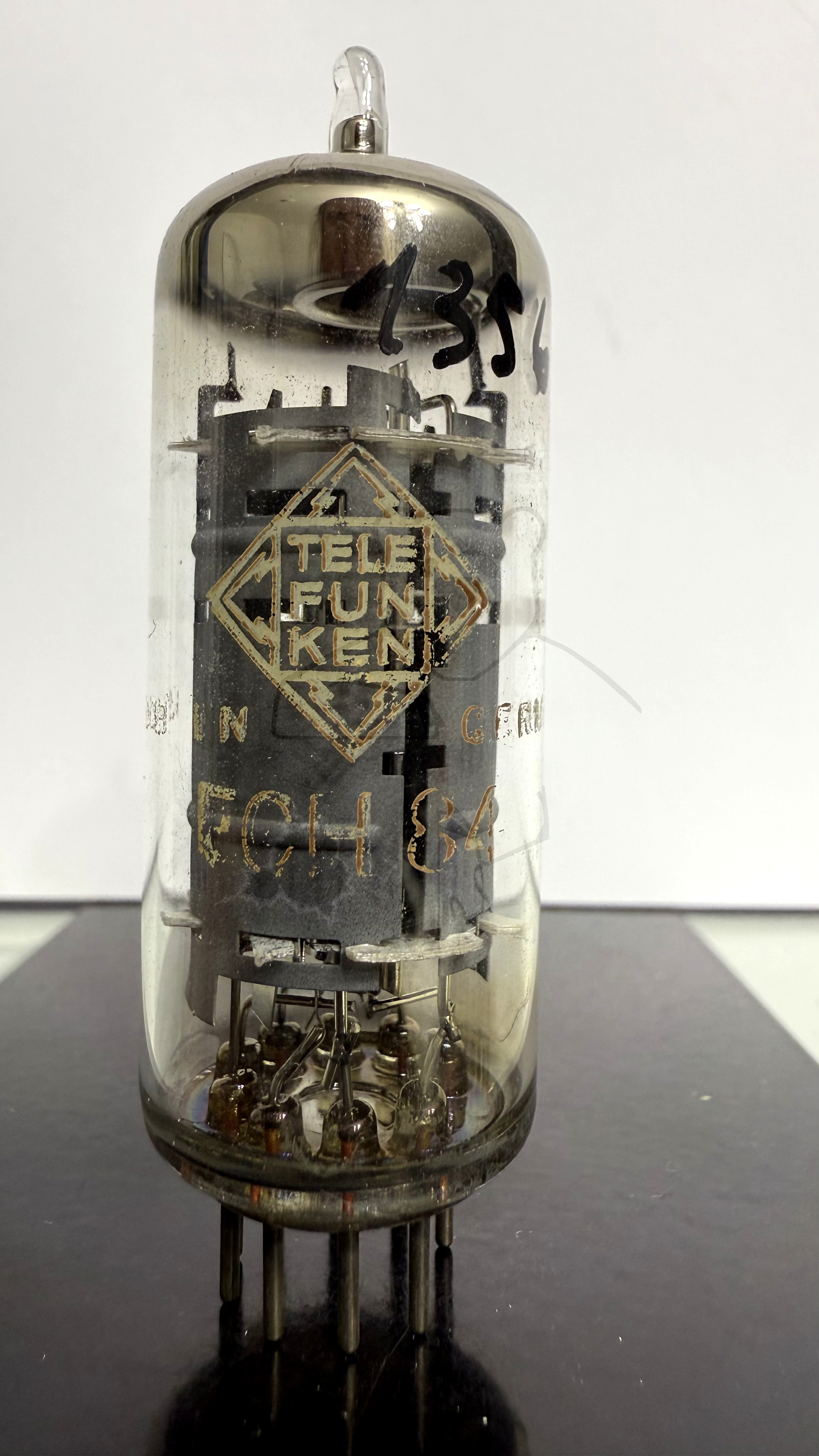

Röhre ECH84 #1356 Bild 1
