đ Beschreibung der Röhre: EBC41 Inventarnummer: 01258
| Name | â EBC41 |
| Vergleichsname | 6CV7 |
| Hersteller | â Siemens |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,23 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Rimlock, 8pol. â Liste aller Röhren mit: Rimlock, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S23 |
đ Beschreibung der Systeme fĂŒr die Röhre: EBC41
| System 1 | System 2 | |
| Kathode | 7 | 7 |
| Gitter 1 | 3 | |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 2 | 6 |
| Anode 2 | 5 | |
| Leuchtschirm | ||
| Heizung | 1, 8 | 1, 8 |
| Abschirmung | 4 | 4 |
| Funktion | â Niederfrequenzverstaerker, Triode |
â Demodulator |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EBC41
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: EBC41
Anwendung EBC41 [www.tubedata.info].pdf (487 kB)
Datenblatt EBC41 Mazda Belvu [www.tubedata.info].pdf (148 kB)
Datenblatt EBC41 Philips [www.tubedata.info].pdf (181 kB)
Datenblatt EBC41 Telefunken.pdf (71 kB)
Pruefkarte EBC41 - Karte 1 - Funke W19 Roehrenpruefer.pdf (147 kB)
Pruefkarte EBC41 - Karte 2 - Funke W19 Roehrenpruefer.pdf (148 kB)
Pruefkarte EBC41 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (198 kB)
Pruefkarte EBC41 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (186 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EBC41

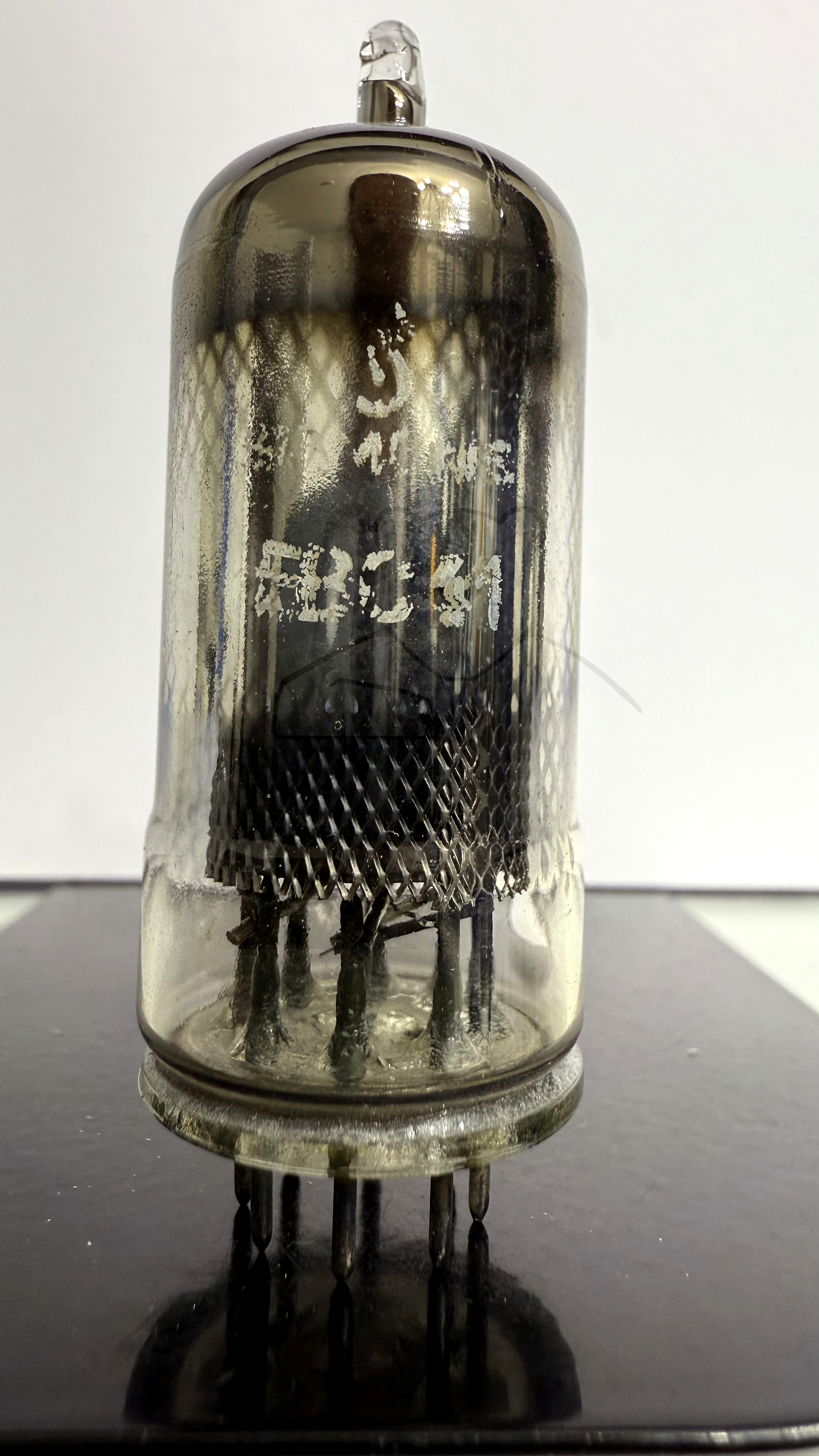

Röhre EBC41 #1258 Bild 1
